Этапы возведения опалубки для ленточного фундамента

Общие принципы и особенности монтажа несъёмной опалубки

Постройка фундамента с применением технологической методики несъёмной опалубки несложна, хотя и состоит из нескольких последовательных этапов, которые характеризуются специфическими особенностями. Рассмотрим их детально:

Подготовка земли на строительном участке

Создаваемый монолитный фундамент, в непосредственной зависимости от функционального предназначения строящегося здания, может непосредственно укладываться на выровненный грунт или в вырытую траншею. Хотя, независимо от избранного способа, при монтаже, под нижней поверхностью фундамента должна выполняться насыпка песчано-гравийной «подушки», толщиной более 11,0 см. Такой, тщательно утрамбованный, слой эффективно компенсирует расширение почвы и небольшие смещения её слоёв при изменениях температуры или изменения уровня грунтовых вод.

Установка конструкции несъёмной опалубки

Поскольку процесс конструирования (проектирование и монтаж) несъёмной опалубки очень прост, особенно из пенополистирольного материала, он доступен даже необученным специально работникам. Главное, чтобы работник обладал минимальными навыками строительно-технологического производства.

Несъёмная опалубка из нетяжёлых материалов устанавливается по принципу детского конструктора или классической кирпичной кладки.

Наборы деталей для создания такой опалубки от известных производителей содержат пенополистирольные листы, снабжённые специальными гребнями и пазами на торцевых поверхностях. Это нужно для плотного, качественного сцепления и фиксации листов.

Нюанс! Определённые разновидности несъёмной опалубки содержат в своей конструкции металлическую армирующую решётку, великолепно заменяющей внутренний арматурный остов. Кроме того, выпускаются модификации, в которых опалубка состоит из сочетания дерева, стекломагнезита и бетона!

Как собрать из пенополистирола

В данном случае опалубка не подлежит демонтажу, являясь сначала формой для отливки, а впоследствии — слоем утеплителя. Используются готовые блоки из экструдированного пенополистирола и дополнительные элементы к ним — перемычки, детали для продольного соединения и т.д.

Все они имеются в продаже и приобретаются заранее в нужном количестве, что значительно облегчает сборку и позволяет получить прочный и герметичный внешний кокон для бетонной ленты. Технология изобретена достаточно давно, но по разным причинам не использовалась, начинает набирать популярность только в настоящее время.

Тем не менее, результаты позволяют прогнозировать методике хорошие перспективы.

Сборка опалубки проста. Блоки соединяются между собой по принципу конструктора, фиксация производится с помощью перемычек. Процесс сборки, помимо создания формы для заливки, совмещает утепление и шумоизоляцию, что сокращает общее время работ и упрощает работу в целом.

Чем меньше операций, тем меньше возможность появления ошибок или нарушений технологии.

Основным недостатком методики можно назвать высокую стоимость блоков из пенополистирола, увеличивающую расходы на строительство.

Это главный фактор, препятствующий распространению технологии.

Изготовление опалубки своими руками

Первым шагом, перед тем как приступить к работе над самой опалубкой, является подготовка земельного участка. После выкапывания траншеи можно производить расчёт требуемого материала. Для этого нужно знать площадь боковой поверхности фундамента. В случае ленточного фундамента для этих целей можно провести онлайн расчет при помощи калькулятора. Использование листов из клееного дерева средней толщины позволит вам максимально быстро собрать конструкцию под требуемые размеры. Использование досок возможно, однако это способ обладает несколькими минусами:

• невысокая точность боковой поверхности фундамента при конечном результате;
• высокая вероятность прорыва раствора при чрезмерном давлении на один участок;
• длительная сборка.

Если вы решили строить опалубку из досок, тогда для проведения работ нужно использовать обрезную доску с толщиной от 40 мм. Доски с меньшей толщиной могут легко прогибаться от давления бетона, что сведет на нет все усилия и затраты. Доски же со слишком большой толщиной приведут к излишним затратам, хотя на несущую способность опалубки это не повлияет. Поэтому, какую доску использовать для опалубки, каждый строитель решает сам, опираясь на бюджет и на технические характеристики будущего фундамента.

Как правило, внутренняя полость опалубки, выполненной и досок, застилается слоем парниковой пленки, которая препятствует вытеканию бетона через щели между досок.

При использовании листов нагрузка распределяется равномерно, что позволяет избежать избыточного давления на конкретных участках. Важным компонентом является достаточное количество распорочного материала. Поговорим подробнее о нем.

Специальные приспособления и упоры, которые будут подпирать опалубку снаружи и стягивать изнутри, позволят избежать разрушения конструкции. Как правило, для укрепления опалубки ленточного фундамента используются шпильки, которые устанавливаются внутрь опалубки, закрепляются снаружи гайками и служат для удержания конструкции от давления бетона изнутри.

Вторым элементом для укрепления опалубки являются укосины, которые устанавливаются снаружи с шагом в 1-1,5 метра по всей длине опалубки с обеих сторон. Данные опоры придают дополнительную устойчивость всей опалубке.

Виды

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента:

• Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
• Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
• Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

Кроме того, существуют разновидности по глубине заложения:

• Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
• Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
• Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Возможные ошибки и советы по возведению

При формировании фундамента допускается ряд ошибок, которые ухудшают качество ленточной основы. Для устранения возможных проблем требуется следовать нескольким правилам:

1. Даже при небольшой массе забора глубина залегания не должна быть меньше 50 см, так как малозаглубленная лента будет подвержена воздействию почвы при вспучивании.
2. При наличии склонов или канав, а также других отрицательных факторов устанавливают мощное основание, которое будет обладать устойчивостью.
3. Не стоит экономить на качестве материалов, в частности это относится к бетону, так как это снизит прочность ленты.
4. На металлические трубчатые столбы устанавливают крышки, которые устраняют возможность попадания влаги внутрь.
5. Подушка требует обязательной утрамбовки.
6. Столбы вяжутся с металлическим каркасом до заливки.
7. Обязательно проводится гидроизоляция, в том числе при установке столбов.

Нюансы устройства опалубки для разных видов фундамента

В малоэтажном частном строительстве ленточное основание – наиболее часто встречающийся вариант. Однако он не единственный. Применяются также плитные фундаменты и столбчатые.

Опалубка для столбчатого фундамента

В этом случае помимо общей траншеи, выкапываются глубокие ямы для столбчатых опор. Они располагаются по периметру будущего здания так, чтобы под каждым углом или пересечение стен находилась опора.

Сама опалубка выполняется также из досок, фанеры или других листовых материалов по описанной выше технологии. Отличие – расположение ограничивающих элементов в виде вертикально расположенной четырехгранной призмы (столба прямоугольного или квадратного сечения) или цилиндра. Заливка производится сверху. Армирование столбчатого фундамента идет отдельно для каждой опоры с последующей обвязкой.

При этом столб имеет либо одинаковое по всей высоте сечение, либо увеличенную нижнюю ступень.

Обязательна отсыпка подушки под опоры фундамента, нижняя ступень может заливаться без опалубки, в грунт, но при этом армироваться. Для верхней части опоры монтируется опалубка, арматура верхней и нижней частей связывается. Простые по форме, имеющие ограниченную нагрузку, опоры могут бетонироваться без армирования.

Если поверх столбчатого фундамента планируется устраивать монолитный ростверк, для него опалубка выполняется отдельно, в виде короба.

Опалубка для плиты фундамента

Основное отличие этого вида ограничителей заключается в одностороннем расположении: щиты очерчивают форму будущей плиты по наружным сторонам.

Важно: при устройстве такого типа опалубки следует более внимательно относиться к расчету прочности конструкции, поскольку нагрузка на щитовые ограничители возрастает пропорционально размеру плиты. Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется

Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола

Пенопластовые блоки в качестве несъемной опалубки для плитных фундаментов не используется. Если необходимо сделать ограничители несъемными и одновременно использовать их для утепления основания, применяют плоские листы пенопласта или полистирола.

Подготовительные работы

При проектировании конструкции фундамента следует учесть, что ширина основания должна быть минимум на 15 см больше, чем стены дома.

Для строительства фундамента следует подготовить:

• штыковую и совковую лопату (несколько штук);
• уровень;
• шнур для разметки;
• ребристую арматуру (сечением от 10 до 14 мм);
• вязальную проволоку;;
• цемент, щебень и речной песок;
• пиломатериалы для опалубки;
• молоток, топор, гвозди и ножовку (для опалубки);
• оборудование: бетономешалку.

Перед тем как сделать ленточный фундамент своими руками, необходимо самостоятельно составить план работы для исключения простоев. Все необходимое для проведения работ нужно завести сразу на стройплощадку и организовать складирование в непосредственной близости к месту строительства.

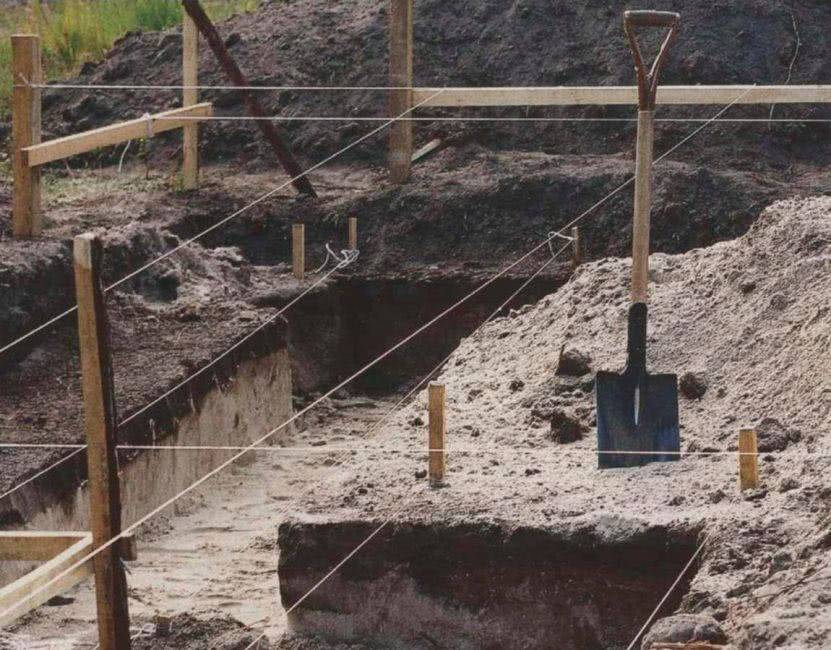

Разметка участка

Используя колья и шнур, зафиксировать расположение всех конструктивных элементов фундамента. Если выбранный участок изначально имеет неровный рельеф, требуется использование набора реек и строительного уровня. Все углы фундамента тщательно выверяют, делая их идеально прямыми. Контролируют отметки низовья при помощи теодолита по всем углам и в точках пересечения ленты.

Подготовка траншеи

Траншею под фундамент можно подготовить вручную или использовать услуги экскаватора. Полученное основание необходимо вручную тщательно выровнять, убрать неровности и обрушения.

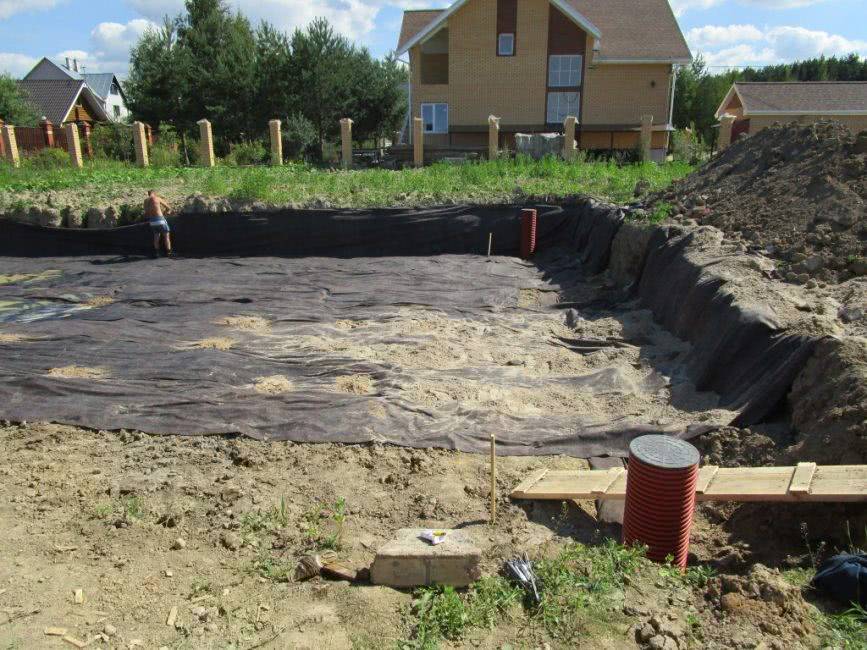

Устройство подушки

В готовую траншею необходимо уложить подушку из песка и гравия. Каждый слой должен быть примерно в 120-150 мм в высоту. После укладки каждый слой нужно утрамбовать, постоянно проливая водой.

Для изоляции на готовую подушку укладывают прочную полиэтиленовую пленку. В качестве альтернативы можно по подушке сделать проливку бетонного раствора и выдержать 7 дней для схватывания состава (проводится проливка более жидким составом бетона).

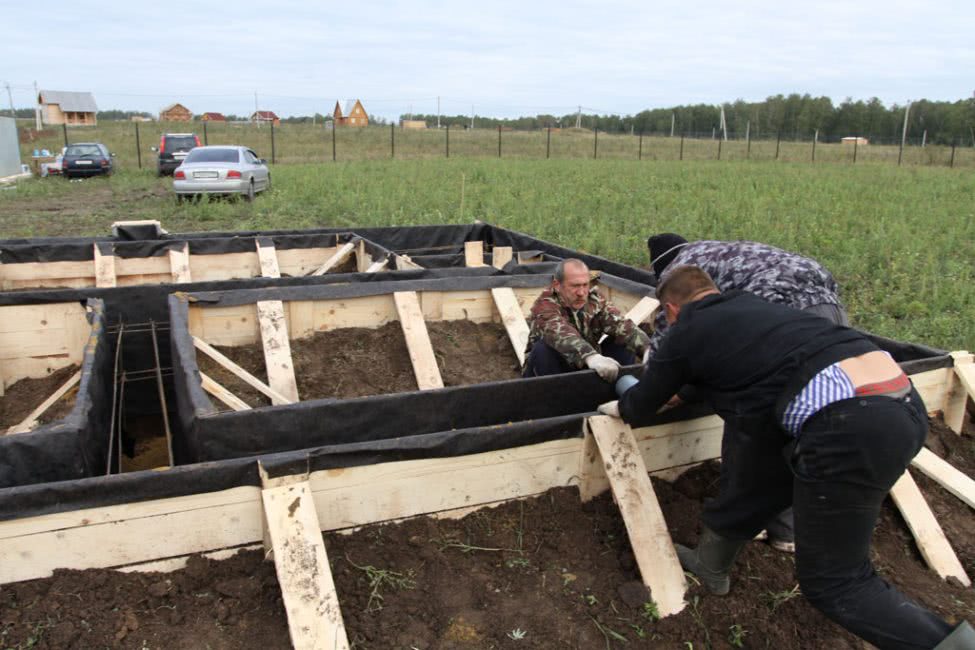

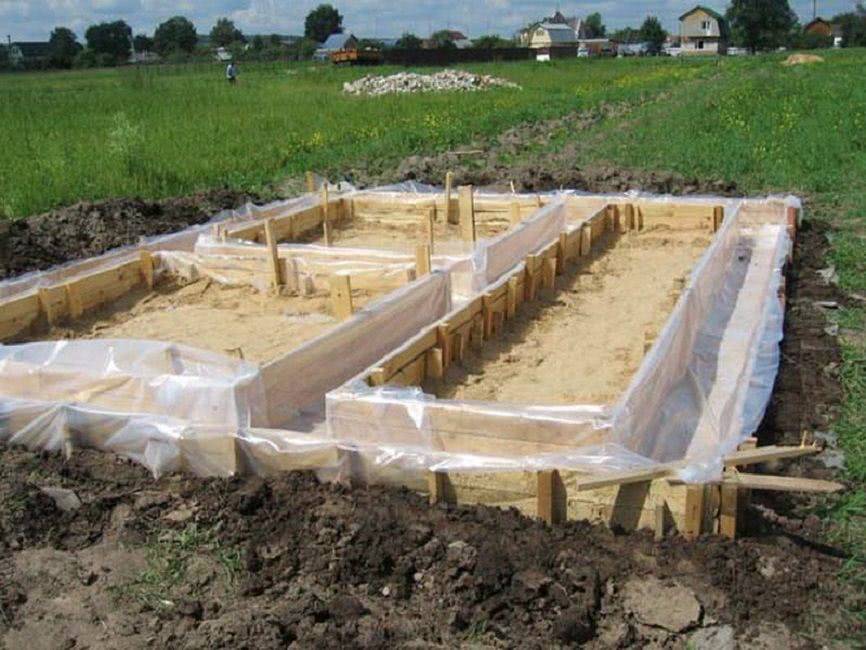

Установка опалубки

Сооружают опалубку из струганных досок (можно по одной стороне) толщиной около 40-50 мм или щитовой опалубки, которую необходимо очистить и тщательно смочить водой перед заливкой бетона. Кроме этих материалов, для опалубки можно использовать шифер, влагостойкую фанеру, листы ОСБ и другой листовой материал.

Возведение опалубки постоянно контролируют на вертикальность. По высоте каркас должен возвышаться на 30 см над поверхностью земли для обустройства небольшого цоколя. В опалубке укладывают асбестобетонные трубы под завод в дом канализации и водопровода.

Установка арматуры

Армированный каркас обустраивают на этапе сооружения опалубки. Арматуру монтируют и собирают в каркас сразу по всему периметру конструкции

Важно, чтобы у используемых прутиков металла диаметр был одинаков. Каркас вяжут в соответствии с проектной документацией и выбранной технологией строительства ленточного фундамента

Если проекта нет, то в стандарте каркас составляют вертикально в два ряда по ширине фундамента из арматуры, скрепляя горизонтально вязальной проволокой. Количество арматуры будет зависеть от глубины фундамента и может проводиться с шагом по 10, 15 или 25 см.

Каркас закладывают по всей высоте конструкции, жестко связывая его и сверху и снизу. Вместо связки можно воспользоваться сваркой, которую удобней делать не в траншее, а отдельными фрагментами на участке. Потом все соединяют уже на месте. Однако сварную конструкцию необходимо будет дополнительно прогрунтовать или покрасить масляной краской для антикоррозийности.

Заливка бетоном

В опалубку бетон заливают постепенно. Обычно каждый слой делают толщиной по 15-20 см и трамбуют специальной деревянной трамбовкой для исключения пустот в фундаменте. Нужно обязательно простукивать стенки в опалубке (желательно вибратором для бетона или деревянным молотком).

Бетонную смесь можно заказывать готовую с завода ЖБИ или приготовить на месте с помощью мощной бетономешалки. Обычно на одну часть цемента берется три части сеянного чистого песка и пять частей щебня. Состав может варьироваться в зависимости от времени года и сложности строения.

Нужно следить за тем, чтобы каждый слой был одинаковой консистенции и состава. При работе в зимнее время нужно использовать подогреватель бетона, обкладывать постоянно конструкцию минеральной ватой и пользоваться специальными морозостойкими присадками. К расслоению бетона может привести литье раствора с высоты более 1,5 метра. Поэтому лить бетон лучше всего с помощью желобов.

После его заливки в нескольких местах протыкают щупом для удаления воздуха. Для равномерного набора прочности, особенно в летний период, готовый фундамент рекомендуется закрыть пленкой.

Как устроена конструкция?

Форма для раствора может быть возведена из разных материалов. К ним относится древесина, металл, железобетон и даже пенополистирол. Устройство опалубки из каждого такого материала имеет свои преимущества и недостатки.

Деревянная

Этот вариант является самым экономичным – он не требует специального профессионального оборудования. Такую опалубку можно изготовить из обрезных досок или листов фанеры. Толщина доски должна колебаться в пределах от 19 до 50 мм в зависимости от необходимой прочности щита. Однако дерево довольно сложно установить таким образом, чтобы под давлением бетона не появлялись щели и зазоры, поэтому этот материал требует дополнительной фиксации вспомогательными упорами для усиления.

Металлическая

Эта конструкция – долговечный и надежный вариант, для которого нужны стальные листы толщиной до 2 мм. Существуют определенные преимущества такой конструкции. Во-первых, благодаря гибкости стальных листов можно возводить сложные элементы, и они останутся герметичны, к тому же обладают высокой гидроизоляцией. Во-вторых, металл подходит не только для ленточного, но и для других видов опалубки. Ну и, наконец, выступающую над землей часть опалубки можно задекорировать различными способами.

Из недостатков этой конструкции, кроме сложности обустройства и дороговизны материалов, стоит отметить высокую теплопроводность и значительный удельный вес, а также трудоемкость ее ремонта (понадобится аргонная сварка).

Железобетонная

Самой дорогой и тяжелой конструкцией является железобетонная опалубка. К ней необходимо дополнительно приобрести или можно взять в аренду профессиональное оборудование и элементы крепежа. Тем не менее этот материал встречается не так уж и редко за счет своей прочности и срока службы, а также возможности сэкономить на расходе бетонного раствора.

Из ЭППС (экструзионного пенополистирола)

Материал тоже из высокой ценовой категории, однако он набирает все большую популярность за счет разнообразия форм и размеров, небольшого веса и высоких тепло- и гидроизоляционных свойств. Его легко монтировать своими руками, и с такой работой справится даже новичок.

Также существует вариант возведения опалубки из листового волнистого шифера. Однако этот вариант сложно утеплить и укрепить должным образом, поэтому его используют довольно редко и только в том случае, если нет под рукой другого материала. А использование дорогостоящих пластиковых щитов, которые снимаются и переносятся на новый участок, оправдано только в том случае, если планируется возведение как минимум десятка различных фундаментов.

Конструкция мелкощитовой опалубки довольно стандартна для любого материала и состоит из нескольких основных элементов:

• щитов определенного веса и размера;
• дополнительных фиксаторов (стоек, распорок);
• крепежей (ферм, замков, схваток);
• различных лестниц, ригелей и подкосов.

Для крупногабаритной опалубки, возводимой при строительстве тяжелых многоэтажных конструкций, кроме вышеперечисленных, необходимы следующие дополнительные элементы:

• подкосы на домкрате, чтобы выставить щиты по уровню;
• подмости, где будут стоять рабочие;
• болты для стяжки щитов;
• различные рамы, стойки и связи – для устойчивости тяжеловесной конструкции в вертикальном положении.

Существуют также подъемно-переставные опалубки, применяемые для высоких башен и труб, а также балочные и балочно-щитовые варианты, различные сложные конструкции для возведения тоннелей и длинных горизонтальных сооружений.

В зависимости от конструктивных особенностей опалубка также разделена на несколько видов.

• Съемная. В этом случае щиты демонтируются после застывания раствора.
• Несъемная. Щиты остаются в составе фундамента и выполняют дополнительные функции. Например, пенополистирольные блоки утепляют бетон.
• Комбинированная. Этот вариант выполнен из двух материалов, один из которых по окончании работ снимается, а второй остается.
• Скользящая. За счет поднятия щитов по вертикали монтируется стена цоколя.
• Разборно-переносная. Она применяется профессиональными строительными бригадами. Такая опалубка из металлических или пластиковых листов может использоваться до нескольких десятков раз.
• Инвентарная. Состоит из листов фанеры на металлическом каркасе.

Назначение опалубки

Конструкция предназначена для того, чтобы не позволять жидкому материалу растекаться. Благодаря ограниченному пространству, бетон сохраняет заданную геометрию и положение в пространстве, равномерно высыхает и приобретает требуемую прочность.

Основные требования к опалубке для ленточного фундамента:

• высокая прочность, сопротивляемость давлению жидкой смеси внутри заданного объема и внешним воздействиям;
• стабильность размеров внутреннего пространства (геометрии будущих элементов основания);
• возможность беспрепятственной заливке жидкой смеси в форму, армирования монолитного фундамента.

Технические требования к опалубке собраны в ГОСТ 52085-2003, но они относятся к промышленно применяемым вспомогательным конструкциям. Для самостоятельного устройства опалубки обязательно соблюдение только основных условий.

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки. Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

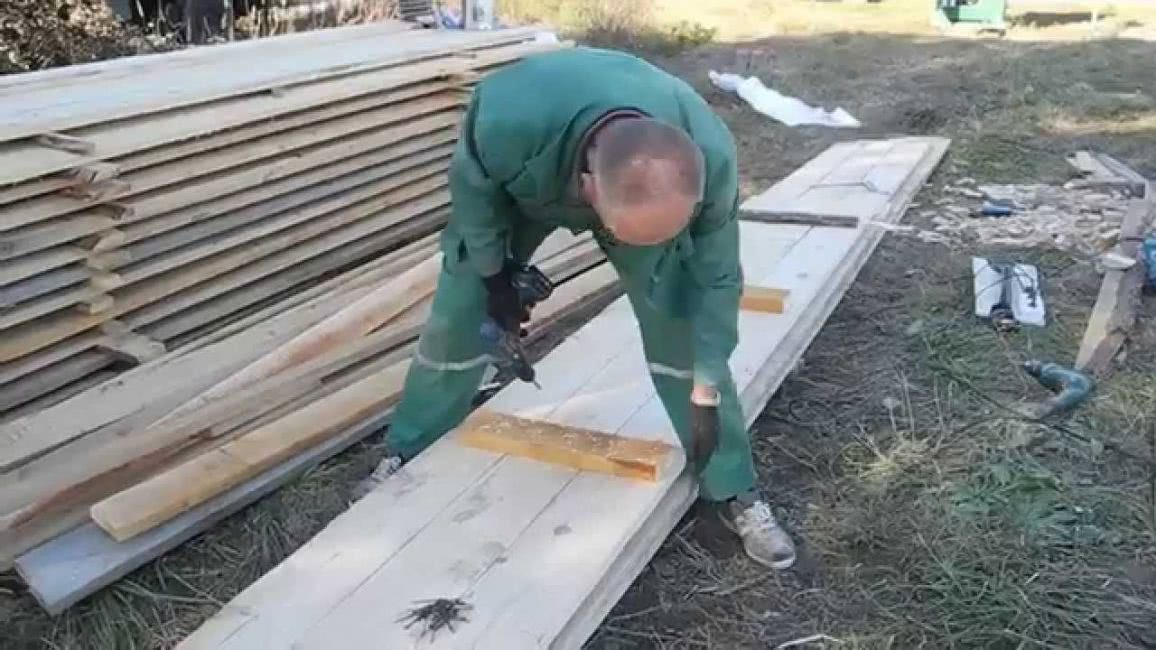

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

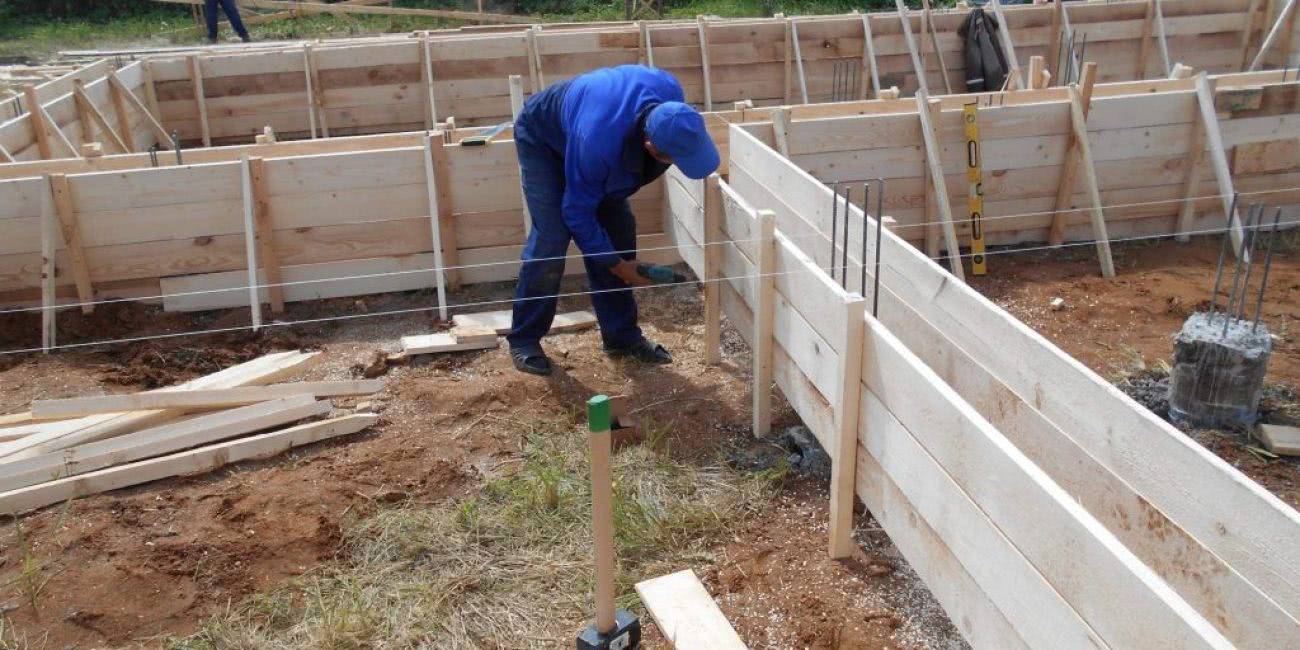

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Установку и фиксирование щитов необходимо контролировать уровнями, как по горизонтали, так и по вертикали. Шпильки в каркас необходимо устанавливать через трубки (втулки) большего, чем шпилька, диаметра. Это необходимо для последующего демонтажа.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

При установке конструкций опалубки, в местах, где планируется провести коммуникации (трубопроводы, кабели) через фундамент, необходимо установить трубы диаметром 100 мм.
