Конструкция «кровельного пирога»
Очень часто мы слышим от строителей или проектировщиков сочетание «кровельный пирог»
При укладке гибкой черепицы самостоятельно важно понимать, что именно от правильно смонтированного «кровельного пирога» будет зависеть долговечность и практичность кровли. Пирог выполняется слоями и включает в себя: стропильную систему, пленки, утеплитель, подкладочные ковры и так далее
Каждый слой укладывается последовательно и выполняет свою важную функцию.
«Кровельный пирог» для холодной (без утепления) и теплой (с утеплением) крыши будет разным. Нетрудно догадаться, что с холодной кровлей справиться гораздо легче. Примерная схема холодной кровли ниже:
1. Гибкая черепица 2. Подкладочный ковер 3. Основание (ОСБ плита) 4. Деревянная обрешетка 5. Стропильная нога
«Кровельный пирог» для утепленной кровли имеет гораздо больше слоев. Схема всей конструкции выглядит так:
Полезные советы от профессионалов
Сегодня некоторые специалисты оставляют множество различных рекомендаций по укладке кровельных конструкций из мембраны. Например, многие настоятельно советуют вместе с самой крышей устанавливать и снегозадержательные механизмы. Особенно такие элементы нужны около входа в дом и въезда в гараж.
Эти детали не позволяют скатываться большому количеству снега с крыши.
Также некоторые специалисты советуют периодически проводить проверки ливнестоков и воронок кровли, ведь нередко в них забивается лед, листва и другие ненужные предметы. Это может серьезно повредить покрытие, так как вся лишняя влага не будет уходить с поверхности материала. Поэтому если при сильных осадках вода не течет с поверхности конструкции, то стоит проверить водостоки.
Многие специалисты также оставляют немалое количество рекомендаций по ремонту кровельных крыш. Если кровля повреждена, то ее легко можно починить при помощи специальной заплатки. Для этого ее нужно вырезать из основы и закруглить все ее края. Затем стоит хорошо разогреть новую деталь и место повреждения. После этого рекомендуется уложить элемент при помощи обычного шпателя.
Монтаж мембранной кровли смотрите в следующем видео.
Основные способы и некоторые тонкости монтажа мембранной кровли
Монтаж с помощью теплосварки
Сегодня применяется несколько основных способов соединения кровельных полос.
Наиболее часто используемым является сварка с использованием горячего воздуха, позволяющая добиться максимальной прочности шва. Именно при этом способе предусмотрена сварка краев при помощи сварочного аппарата, поддерживающего необходимую температуру: от 400 до 600 градусов. Обеспечивается также оптимальное давление и стандартная скорость передвижения вдоль шва. Ширину шва можно регулировать в диапазоне 20-100 мм.
Для труднодоступных участков лучше использовать ручной способ сварки.
Можно воспользоваться другой методикой соединения рулонов, суть которой состоит в применении особых лент с двусторонним склеивающим основанием. Надо заметить, что при этом типе соединения степень механической прочности окажется намного ниже.
Балластное крепление
Применение балластного крепления целесообразно, если величина угла уклона кровли не превышает 15 градусов. Этот способ максимально экономичен для крыш плоского типа. Суть метода заключается в следующем: мембранная кровля укладывается на основание, а закрепление осуществляется только по периметру и в точках примыкания крыши к вертикальным поверхностям. Чтобы ветер не снес полотно, производится его крепление к основанию при помощи балласта. Необходимо как минимум 50 кг балласта на 1 кв. м.
Функцию груза может выполнять:
- щебень или крупная галька;
- тротуарная плитка;
- бетонные блоки;
- другие тяжелые предметы.
При использовании груза, способного повредить мембрану (гравия, битого камня), ее надо предварительно накрыть матами или нетканым полотном.
Естественно, этот способ может использоваться только при наличии довольно прочной кровельной конструкции, способной выдержать такую нагрузку.
yandex_partner_id = 182959; yandex_site_bg_color = ‘FFFFFF’; yandex_stat_id = 3; yandex_ad_format = ‘direct’; yandex_font_size = 1; yandex_direct_type = ‘vertical’; yandex_direct_limit = 1; yandex_direct_title_font_size = 3; yandex_direct_links_underline = true; yandex_direct_bg_color = ‘FCF3EE’; yandex_direct_title_color = ‘0066CC’; yandex_direct_url_color = ‘336740’; yandex_direct_text_color = ‘000000’; yandex_direct_hover_color = ‘0066FF’; yandex_direct_sitelinks_color = ‘FF3333’; yandex_direct_favicon = true; yandex_no_sitelinks = false; (”);
Механический способ крепления
Применение механического метода целесообразно в случае, когда нельзя допускать повышенной нагрузки на несущие конструкции, и в случае отсутствия на кровле парапетов и сливов.
Лучшим способом закрепления в этом случае является использование в местах швов особых саморезов.
При сложной конфигурации кровли оптимальным будет крепление к основанию при помощи специального монтажного клея. Крепление может осуществляться на деревянные, железобетонные поверхности, а также на профилированный лист. По краям кровли, на выступающих деталях применяются краевые рейки со специальным уплотняющим слоем. По главному периметру следует использовать телескопические крепежи, которые представляют собой пластиковые зонтики с металлическим анкером и большой шляпкой.
Последовательность работ

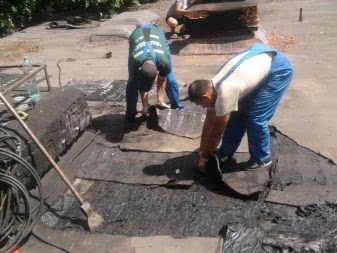

- В первую очередь необходимо подготовить основание: убрать мусор, демонтировать дополнительные элементы: антенны, переходные лестницы, вывески.
- Если есть необходимость, можно частично удалить старое кровельное покрытие, но в основном этого не требуется. Укладку можно осуществлять на любое основание, что является существенным достоинством кровли мембранного типа. Надо лишь выровнять плоскость крыши, заделать разрушенные участки, осушить влажные места.
- С помощью геотекстиля устраивается дренирующий слой.
- Проводится дополнительное утепление кровельной конструкции экструдированным пенополистиролом или базальтовой жесткой ватой.
- После этого можно переходить к укладке финишного рулонного покрытия
Технология установки мембранной кровли
Правильно выбранная технология монтажа мембранной кровли увеличит срок службы всей конструкции. Используют несколько методов, исходя из вида покрытия и основы крыши.
Видео описание
Технология монтажа мембранной кровли в видео:
Клеевой способ
Подходит для мембран вида ЭПДМ. Во время монтажа применяют специальные двусторонние клеевые ленты. Ими приклеивают стыки между полотнами. Для работы не применяют серьезного профессионального оборудования. На склеивание уходит немного времени.
У клеевого метода есть один серьезный недостаток – быстро нарушается герметичность швов. Со временем лента начинает отходить, что приводит к попаданию влаги под кровлю.
Балластный способ
В основе метода находится балласт из гальки, щебенки, тротуарной плитки или другого материала. Такой метод применят при монтаже на плоских крышах. Также не исключают возможность проводить работы на конструкциях, уклон которых не превышает 15о.
Применение этой технологии возможно только на крепких несущих конструкциях. Они должны выдерживать большой вес балласта.
Даже тонкий слой балласта имеет приличный вес, поэтому основание крыши должно быть прочным, чтобы выдержать нагрузкуИсточник mkmgrup.eu
Основные этапы монтажа:
- На основание крыши, которое заранее готовят к монтажу, укладывают мембранное покрытие.
- Склеивают стыки между пластами и закрепляют материал.
- Засыпают балласт на мембрану. Руководствуются правилом – на 1 м2 размещают не меньше 50 кг.
Перед монтажом мембранной кровли обращают внимание на углы балласта. Если имеются острые предметы, то на мембрану кладут нетканый материал
Он ставится защитой от возможных физических повреждений.
Использование теплосварки

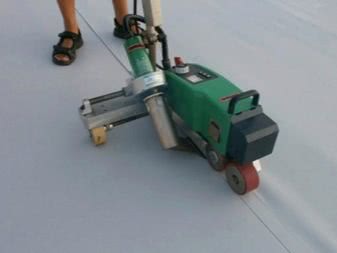

Стыки материала сваривают нагретым воздухом. Для работы применяют специальный сварочное оборудование, которое создает струю воздуха, нагретую до температуры в 600о. Этот способ подходит для закрепления ТПО и ПВХ мембран.
Части покрытия укладывают с нахлестом друг на друга, нагретым воздухом нагревают и склеивают края между собой. Когда материал остывает, получается цельное полотно с герметичными и эластичными швами.
Склеивание мембранных полотен специальным сварочным оборудованиемИсточник krovmontaj.ru
Во время укладки ПВХ мембран придерживаются ряду правил:
- Поверхность мембраны тщательно очищают от всех загрязнений. Только после очистки начинают запаивание швов.
- Строго соблюдают установленные температуры. Если увеличить температурный режим, материал начнет гореть. В результате этого он не будет склеиваться.
- Аппарат без задержек проводят по полотну. Следят за поддержанием оптимальной скорости передвижения. Если образуется толстый шов, появится вероятность разрыва мембраны рядом с этим местом.
- Полотно укладывают без натяжек. Нахлест рядом лежащих частей должен быть больше 5 см.
- Придерживаются оптимальной ширины шва – она должна быть больше 2 см. Если ширина получилась меньше указанного значения, делают заплату.
Производители и стоимость покрытия
На рынке представлены кровельные мембраны разных производителей. Среди российских компаний известна продукция «ТехноНиколь» и «Стройпластполимер». Первый производитель выпускает на рынок трехслойную ПВХ мембрану.
Характеристики мембран LogicroofИсточник strport.ru
«Стройпластполимер» выпускает две разновидности гидроизоляционной продукции. Первый тип имеет армированную часть и применяется в верхних слоях кровельного покрытия. У второго вида в составе 2 слоя. Его применяют в качестве гидроизоляционного материала. Цена у российских компаний начинается от 400 рублей.
Из зарубежных компаний известны такие производители, как «Sika», «Ruvitex», «Renolit» и другие. ПВХ мембраны – большая часть продукции, которую изготавливают иностранные компании. Стоимость зарубежной продукции за м2 начинается в пределах 15$.
Видео описание
В видео показано обустройство крыши дома с клиновидным утеплителем и ПВХ мембраны:
Использование мембранного покрытия увеличивает срок службы всей конструкции. Этот материал сочетают с другими элементами кровли, чтоб увеличить технические характеристики крыши.
Клеевое и механическое крепление мембран к основе
Мембранное полотно крепится к основанию при помощи клеевого состава при укладке на крышу сложной формы. Кроме того, данный вариант монтажа практикуется при обустройстве кровли, испытывающей высокие ветровые нагрузки. Применение монтажного клея позволяет монтировать мембранную кровлю на основание, выполненное из железобетона, профилированного листа, дерева. Полотна между собой свариваются или склеиваются.
Чтобы укрепить покрытие на выступающих элементах и краях крыши, применяются особые краевые рейки, снабженные уплотняющим слоем.

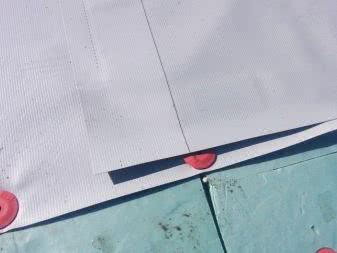

механический крепеж кровельных мембран

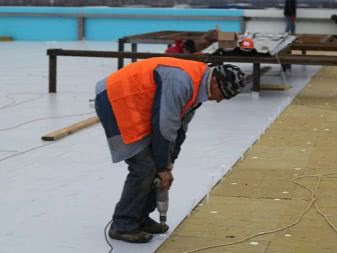

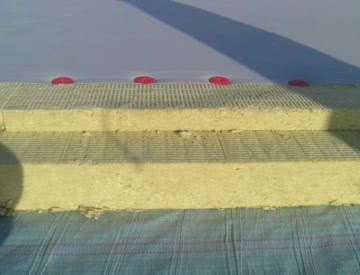

Механический крепеж мембранной кровли осуществляется при помощи саморезов из оцинкованной стали, которые устанавливаются в местах швов. Если кровля имеет уклон более 10 градусов, применяются дисковые держатели. По основному периметру мембранное полотно закрепляется посредством телескопического крепежа, который представляет собой зонтик из пластика с широкой шляпкой и прочным стальным анкером.
Крепежные элементы устанавливаются с шагом 200 мм, места примыкания к ендовам рекомендуется усиливать вторым рядом крепежа.
На плоских или скатных крышах различных типов в короткие сроки может быть смонтирована мембранная кровля, технология укладки которой подробно представлена на видео.
Как укладывать?

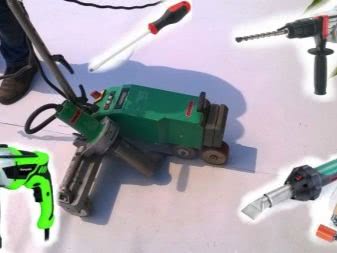

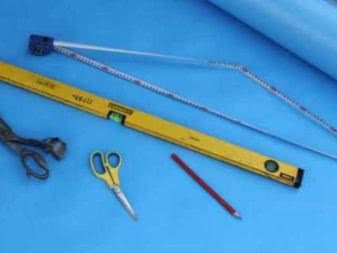

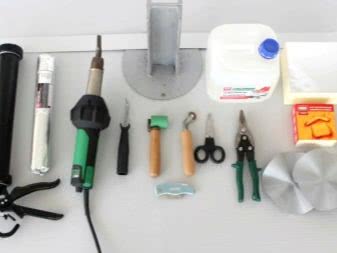

Для монтажа ПВХ-мембраны понадобятся следующие инструменты и материалы:
- клеящий раствор;
- саморезы;
- строительная рулетка;
- большие прочные ножницы;
- шуруповерт;
- щетка из проволоки (желательно, медной);
- оборудование для сварки;
- восковой мел;
- очиститель;
- силиконовый либо тефлоновый ролик;
- нить отбойная.
Самый простой способ укладки ПВХ-мембраны проводится в определенном порядке.
Для начала необходимо расчистить основание: убрать весь имеющийся мусор, разобрать детали (антенны, лестницы или вывески). Затем поверхность крыши следует разровнять, обсушить все мокрые участки, отремонтировать разрушенные фрагменты. При необходимости нужно демонтировать старое покрытие, если его целостность серьезно нарушена.
Далее оборудуется дренирующий слой – для этого целесообразно использовать геотекстиль, а также дополнительно утеплить все эту конструкцию базальтовой ватой или пенополистиролом.

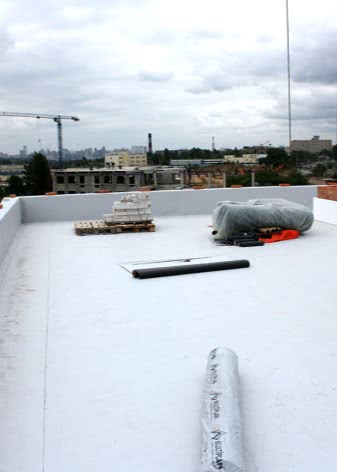

В соответствии со схемой конструкции далее начинается непосредственная установка ПВХ-мембраны. С этой целью материал раскладывается по покрытию, и при помощи особого крепежа фиксируется по периметру.
Традиционно для склеивания мембраны используется сварка разгоряченным воздухом, для этого требуется сварочный аппарат и профоборудование для кровельных работ повышенной термопластичности. Приваривание проводится при 400-650 градусах, воздействие такой высокой температуры приводит к практически моментальному склеиванию пластин между собой, в результате чего они формируют единый слой. В труднодоступных зонах, где возможность сварки ограничена следует использовать термопистолет с термоклеевыми стержнями.

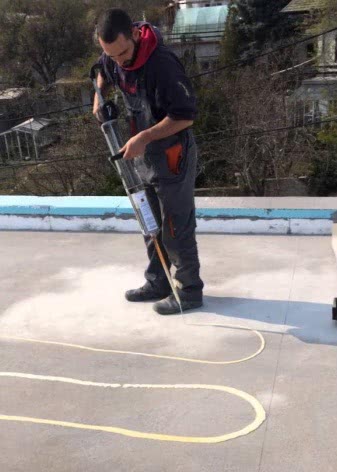

Гораздо реже используется способ нанесения ПВХ-мембраны с использованием клея, этот способ довольно неэкономичен, поскольку не дает требуемой степени фиксации материала на общей поверхности.
В качестве клеевого раствора используется такая смесь, крепость которой обязательно должна быть ниже прочности сцепления базовых слоев мембраны друг с другом. Как правило, клей размазывают не по всей площади, а лишь по периметру, а также в местах прилегания листов к инженерным коммуникациям.
Этот способ применяется в тех случаях, когда все другие варианты крепежа исключены.
На плоской кровле часто используют балластный способ нанесения гидроизоляции. Он предполагает фиксацию мембраны особыми крепежами с дальнейшим покрытием специальным балластом, в качестве которого используется гравийная засыпка, бетонные блоки или тротуарная плитка. При этом вес балласта должен составлять как минимуму 50 кг/м2 покрытия.
Главным фактором, который необходимо принимать в расчет при принятии решения о монтаже ПВХ-мембраны балластным методом, является способность перекрытий и основных несущих опор строения выдержать столь высокую нагрузку.
Монтаж
Технология кровли из мембраны зависит от типа выбранного покрытия и основания под кровлю. Рассмотрим основные методы монтажа.
Клеевой метод

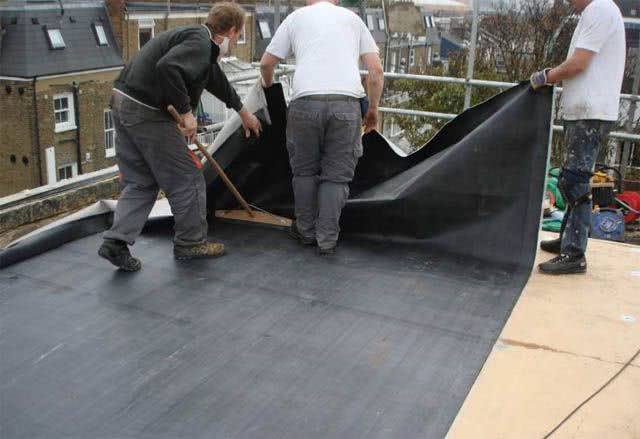

Данным способом монтируется мембрана ЭПДМ. Для этого применяются специальные двухсторонние клеевые ленты, которыми проклеиваются стыки полотен мембранного материала. Подобная технология монтажа удобна в частном строительстве, так как не требует применения специализированного оборудования. Склеивание полотен производится достаточно быстро и не требует особой подготовки.
Однако, данный метод не дает долговечного герметичного покрытия. На месте стыков клеевая лента с течением времени начинает отходить и пропускать влагу под кровлю.
Метод теплосварки
Сварка стыков мембран делается при помощи нагретого воздуха. Этим методом укладываются мембраны ПВХ, ТПО. Используется сварочный аппарат, который поставляет струю воздуха температурой 600°. Может применяться строительный фен с возможностью разогрева воздуха до минимум 550°.
Полотна мембраны укладываются с нахлестом друг на друга, края нагреваются горелкой и склеиваются между собой. После того как материал остыл, образуется единое полотно с прочно запаянными швами. Швы после использования горелки полностью герметичны и обладают той же эластичностью, что и остальное полотно.
Правила укладки
Технология укладки ПВХ мембран содержит ряд правил:
Перед запаиванием швов важно очистить поверхность мембраны от любых загрязнений, в том числе от жира и химических веществ; Полотна укладываются свободно, без натяжки. Величина нахлеста двух соседних полотен должна составлять не менее 5 см; Важно достаточно быстро проводить сварочный аппарат, не задерживаясь долго на одном месте и не занижая рекомендуемые значения температур. При очень толстом шве есть большая вероятность разрыва полотна в месте около шва; При слишком высокой температуре сварочного аппарата мембрана будет гореть и не склеиться; Оптимальная ширина шва – не менее 2 см
При меньшем значении необходимо установить сверху шва круглую заплатку из мембраны
При очень толстом шве есть большая вероятность разрыва полотна в месте около шва; При слишком высокой температуре сварочного аппарата мембрана будет гореть и не склеиться; Оптимальная ширина шва – не менее 2 см. При меньшем значении необходимо установить сверху шва круглую заплатку из мембраны.
При использовании строительного фена необходимо следом за насадкой, разогревающей стык полотен, проводить по ним валиком. При использовании сварочного аппарата этого не требуется, так как аппарат самостоятельно прикатывает свариваемую поверхность.
Балластный метод
В отличие от сварки, метод крепления мембраны балластом не требует использования специальной аппаратуры, что делает его приемлемым в условиях монтажа своими руками. Балластный метод возможен на плоских крышах и кровлях с уклоном до 15°.
Данная технология подразумевает наличие крепких несущих конструкций, так как закрепление ПВХ мембраны балластом связано с большим весом.
Монтаж заключается в следующем:

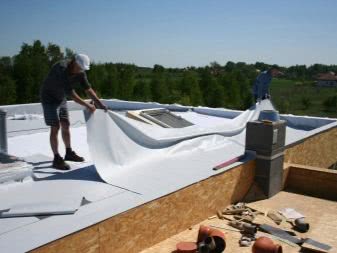

- Раскат рулонов мембраны на основании;
- Закрепление материала по периметру и в местах примыканий клеящей лентой;
- Засыпание поверх мембраны балласта: не меньше 50 кг на 1 кв. м.
Для балласта подойдет щебенка, галька, блоки бетона или тротуарная плитка
Важно учитывать, что если балласт имеет острые углы, которые могут повредить поверхность мембраны, то необходимо предварительно укрыть кровельное покрытие нетканым материалом
Балластное крепление ПВХ мембран удобно возможностью обустройства эксплуатируемой крыши.
Монтаж мембранного покрытия на профнастил
Достаточно распространен вариант укладки мембраны на крыши из профнастила, благодаря чему крыша из профлиста утепляется и звукоизолируется.
Монтаж в данном случае следует по данному алгоритму:
На профнастил укладывается пароизоляция с нахлестом полотен; Поверх пароизоляции укладываются плиты утеплителя в два слоя
Достоинства мембранной кровли ↑
Мембранное покрытие кровли имеет ряд преимуществ:
- свобода выбора размера полотна в максимальных пределах: длина – 60 м, ширина – 15 м;
- устойчивость к агрессивным факторам (огонь, мороз) и УФ- воздействию;
- высокая прочность;
- монтаж мембранной кровли – простой и легкий, благодаря эластичности и легкости материала;
- большой эксплуатационный срок (порядка 40-60 лет).
Как считается, единственный недостаток этого покрытия – это высокая стоимость мембранной кровли.
Мембранная кровля – технология монтажа
Существуют несколько основных технологий закрепления мембраны на плоскости. Ее выбор зависит от самого материала, его эксплуатационных особенностей и конструкции крыши.
Балластное крепление
Самый универсальный и экономичный – это способ балластного крепления. Мембрану, свободно лежащую на основе, закрепляют по периметру. Мембрану следует закрепить и в местах, где она примыкает к вертикальным поверхностям. Полотно на основании удерживается при помощи балласта: гравия, гальки, тротуарной плитки или бетонных блоков, если речь идет об эксплуатируемой кровле, балконе, террасе.
Слои кровельного пирога располагаются в следующей очередности:
- основание;
- теплоизоляция;
- мембраны типа ТПО или ЭПДМ;
- геотекстиль;
- балласт.
Эта технология пригодна для крыш, имеющих прочное основание, которое способно выдерживать дополнительную нагрузку порядка 700 Па, не считая веса непосредственно кровли.
Механический способ монтажа мембранного материала
Механическое закрепление мембраны рекомендуется в случаях, когда на несущие конструкции исключена дополнительная нагрузка, на крыше нет парапетов или организованных сливов. Из кровельных мембран для этих целей рекомендуются ПВХ- или ТПО- мембраны. Крепят покрытие на поверхности в местах швов при помощи специальных саморезов.
Основанием при механическом креплении может выступать профнастил, железобетон, дерево и другое. По краям, а также по периметру выступающих деталей крыши для закрепления мембран используют специальные краевые рейки, на нижнюю сторону которых нанесен уплотняющий слой.
Мембрану на саму крышу крепят при помощи телескопического крепежа, который состоит из пластиковых зонтов, имеющих широкую шляпку и анкеров из металла, или же дисковых держатели с большим диаметром. Последние рекомендуется использовать, если наклон крыши больше 10°.
Шаг механического крепежа, который устанавливают в участках нахлеста мембран, не должен быть больше 200 мм.
Способ приклеивания
Кровельную мембрану, наконец, можно полностью приклеить к основанию. Этот способ особенно подходит для крыш, которые подвержены различным механическим нагрузкам, скажем, ветровым или имеющих сложные очертания.
Склеенные друг с другом полотна крепят к основанию при помощи особого монтажного клея. Необходимо изначально выяснить, насколько клей совместим с материалами мембраны и теплоизоляции.
Кровельную мембрану рекомендуется проклеивать только в определенных участках (периметр кровли, зоны нахлеста полотнищ, проблемные места – ребрах, ендовы,стыки мембраны с вертикальными поверхностями), а не по всей площади.
Теплосварка мембранного кровельного покрытия: устройство и оборудование
Полосы мембранной кровли можно соединять несколькими способами. Для одного из самых распространенных – сварки горячим воздухом, необходимо особое оборудование для мембранной кровли. При монтаже этим способом – прочность шва гарантирована.
Суть устройства мембранной кровли этим способом – в сварке краев при помощи специального сварочного аппарата, способного поддерживать давление, оптимальную температуру подачи воздуха в пределах 400 – 600С. Есть возможность регулировки ширины сварного шва (20-100 мм) и скорости, с которой происходит перемещение вдоль швов .
Мембранная кровля – стоимость работ
Чтобы иметь полное представление о затратах на укладку этой кровли нужна смета на мембранную кровлю. В нее необходимо внести все данные о требуемых материалах и оборудовании, объемах и видах работ и т.д.
Простое сравнение цен на материалы, может порой ввести в заблуждение. К примеру, если просто сравнить цены рулонных материалов и полимерных мембран, результат не будет в пользу вторых. Но если учитывать, что их укладывают в один слов и без особых расходов на укладку, а более дешевый рулонно-битумный – в два и при этом используют газовые горелки, герметизирующие мастики и другие вспомогательные составы, в итоге окажется, что мембрана обходится ничуть не дороже.
2021 stylekrov.ru
Где используют мембрану?
В настоящее время мембранные кровельные материалы пока что не нашли широкого распространения на российском строительном рынке. Они применяются лишь в 1,5% случаев от общего количества использования мягких материалов для кровли. Для сравнения: в странах Европы мембранная кровля применяется в 8% случаев.

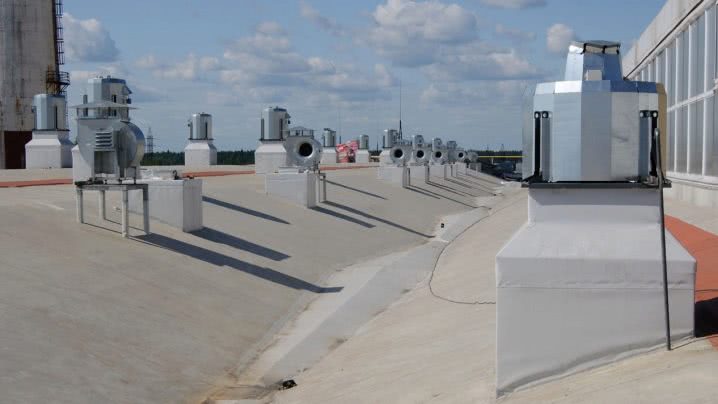

Наиболее часто этот кровельный материал используется при устройстве плоских кровель или при их небольшом уклоне.
Благодаря такому покрытию плоские кровли получаются намного легче скатных, обходятся дешевле и довольно просты в эксплуатации.
Кровли плоского типа создают дополнительное пространство на крыше, которое можно использовать для развлечений и отдыха. В последние годы появилась тенденция к покрытию кровли растительностью, и в этом случае мембранные материалы являются идеальным выбором.
