Как правильно армировать ленточный фундамент: схемы, расчет материалов, способы укладки

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

• При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
• Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

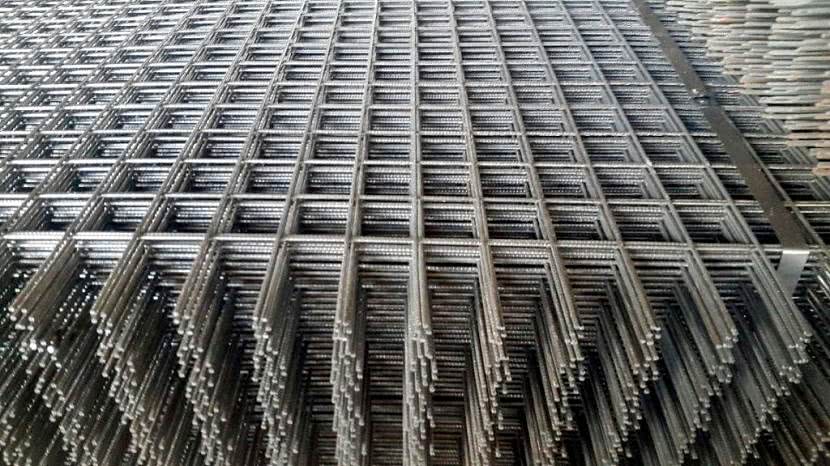

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовуюИсточник mega-les.ru

• Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).

• Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).

• Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

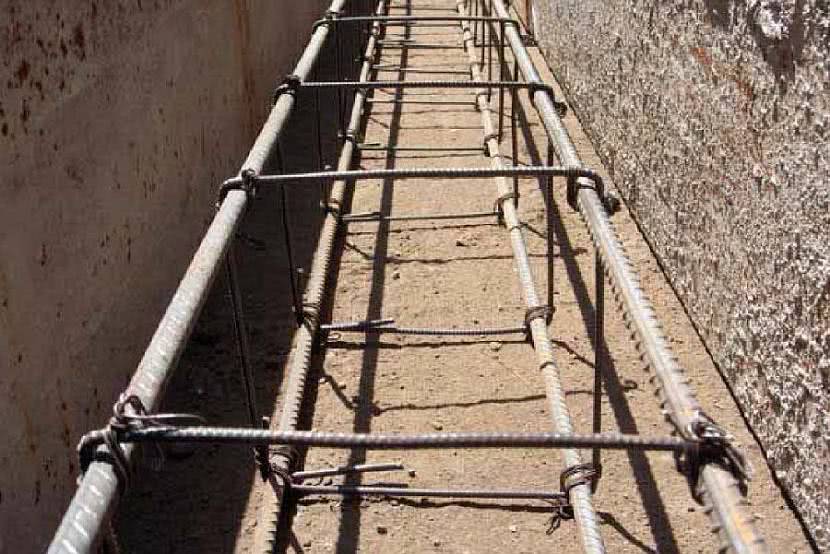

Готовый арматурный каркас ленточного фундаментаИсточник hobbymaniya.ru

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

• 176 метров стальных элементов класса A-III диаметром 12 мм.
• 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Соединяются поперечные и продольные элементы с помощью вязальной проволоки. Метод вязки выполняется следующим образом: на стыке проволока затягивается, а выступающие концы скручиваются плоскогубцами, специальным крюком, шуруповертом. Специалисты применяют специальные пистолеты, с помощью которых значительно ускоряется процесс.

Про различные способы вязки арматуры смотрите в видеоролике:

Как правильно производить монтаж

Процесс вязки арматуры состоит из следующих элементов:

• От бухты вязальной проволоки отделяется кусок длиной 25-30 см.
• Отрезок сгибается пополам.
• Образовавшаяся полупетля заводится под перекрестие арматурных стержней и диагонально обхватывает его.
• Крючок заводится в петлю, свободный конец придерживается рукой.
• Свободный конец перехлестывается с крючком, который совершает вращательные движения. В результате проволочная петля закручивается и прочно соединяет стержни. Обычно хватает 3-4 оборотов.

При продольном соединении стержней выполняются аналогичные действия, только охват петли получается не диагональный, а поперечный. Рекомендуется устанавливать не менее 2 скруток на каждом продольном соединении.

Стеклопластиковая арматура

Для вязки стеклопластиковых стержней могут быть использованы как вязальная проволока, так и пластиковые хомуты. Вес арматуры значительно ниже, чем при использовании металлических прутков, поэтому пластиковые хомуты выдерживают нагрузки и рекомендуются для неподготовленных строителей, не имеющих опыта вязки каркасов.

Все приемы вязки, применяемые для соединения металлических стержней, используются и при изготовлении стеклопластиковых каркасов. Никаких принципиальных отличий не имеется.

ВАЖНО!
Композитные разновидности арматурных стержней используются сравнительно недавно, поэтому изучены слабо. Специальных методов соединения каркасов пока не разработано, на практике используют стандартные технологические приемы.

Композитная арматура

Прежде всего, необходимо уточнить, что стеклопластиковая арматура так же относится к композитному типу, являясь одной из разновидностей. Помимо этого, существует углепластиковая и базальтопластиковая арматура, обладающая схожими качествами.

Их отличие состоит в том, что они всегда окрашены в темный (черный) цвет, тогда как стеклопластиковые прутки имеют светлую желтоватую окраску. Все приемы и способы вязки, используемые для традиционных металлических каркасов, применимы и для этих видов арматуры.

Единственным отличием всех композитных разновидностей можно считать невозможность выполнения сварных соединений. Кроме того, имеется возможность более широкого использования пластиковых хомутов взамен проволочных соединений, которая обусловлена малым весом материала.

Расчет необходимых материалов

Приведем пример расчета материалов для фундамента шириной в 40 см. Для него вполне достаточно будет уложить 4 продольных прута арматуры, то есть два в нижнем ярусе и 2 в верхнем. Если фундамент будет иметь размеры 6 на 6 м, в таком случае длина одного продольного прута будет составлять 6х4=24 м. Чтобы уложить 4 продольных ряда, понадобиться 24*4=96 м арматуры.

Для вспомогательной арматуры фундамента шириной 30 см и высотой 190 см, которая будет использоваться в качестве поперечной и вертикальной, понадобиться следующее количество гладкой арматуры: (30-5-5)*2+(190-5-5)=400 см или 4 м. Рассчитывать ее необходимо учитывая отступы с обеих сторон по 5 см.

Шаг установки хомутов составляет 0,5 м, в таком случае число соединений будет: 24/0,5+1=49 шт. Из этого следует, что общее количество вспомогательной арматуры при использовании 4-х продольных прутов (2 снизу и 2 сверху) будет составлять 4*49=196 м.

Также немаловажно просчитать необходимое количество вязальной проволоки: исходя из того, что каждое пересечение арматуры имеет 4 пересечения, тогда для этого понадобиться 8 кусков вязальной проволоки. Учитывая, что длина каждого отрезка составляет в среднем 30 см, тогда длина необходимой проволоки составляет 0,3*8*49=117,6 м. Таким образом, если подвести итоги, то для ленточного основания размерами 6 на 6 м, шириной 40 см и глубиной около 190 см, необходимо:

Таким образом, если подвести итоги, то для ленточного основания размерами 6 на 6 м, шириной 40 см и глубиной около 190 см, необходимо:

• 96 м основной арматуры диаметром 10-22 мм.
• 196 м вспомогательной арматуры 4-10 мм.
• 117,6 м вязальной проволоки для соединений.

Расчет арматуры ленточного фундамента с примером

Вводные данные:

• длина ленточного фундамента – 20 м;
• ширина – 40 см;
• высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

• «π» — это Архимедово число, равное 3,14,
• D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

• у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
• у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Какое расстояние между арматурой в ленточном фундаменте считается оптимальным

В соответствии с нормами в строительной сфере минимальное  расстояние (между прутьями  возводимой арматуры)  определяется в зависимости от следующих важнейших  факторов:

• Диаметра стержней;
• Расположения имеющейся конструкции относительно направления бетонирования;
• Размера заполнителя бетона;
• Выбранного наиболее оптимального способа укладки;
• Вида уплотнителя для бетона.

Кроме того, считается, что расстояние между  размещаемыми стержнями  продольной арматуры  не должно оставлять  меньше 25 см и более 40 см.  В качестве же шага в случае поперечной арматуры  наиболее оптимальное значение считается такое – не больше 30 см.  При этом шаг должен быть в  половину высоты рабочего сечения.

Понятно, что  размер арматуры для ленточного фундамента может варьироваться в каждом конкретном случае. Универсального рецепта того, как рассчитать арматуру для ленточного фундамента, нет. Однако можно следовать указанным выше рекомендациям для того, чтобы максимально оптимально  и грамотно определиться с тем, сколько надо арматуры на ленточный фундамент.

Проектные работы

При отсутствии строительной квалификации, проектирование целесообразно осуществлять силами специалистов. Правильно произведенные проектные мероприятия позволяют создать прочную ленточную основу, которая на протяжении длительного периода сможет обеспечить устойчивость здания.

Без наличия усиления в виде качественной арматуры фундамент не прослужит достаточно долго

При этом важно учесть следующие моменты:

• конструктивные особенности и массу будущего здания;
• почвенно-климатические характеристики этого региона;
• виды нагрузок, действующих на укрепленное основание.

По результатам анализа выполняются специальные расчеты. В результате принимается решение о глубине закладки бетонной ленты фундамента.

Для различных видов грунтов основа погружается в почву на разную глубину:

• мелкозаглубленная обеспечивает устойчивость строений на стабильных почвах;
• глубокопогруженная применяется на грунтах с повышенной концентрацией влаги.

Схемы распределения арматуры в конструкции каркаса ленточного фундамента

Как уже говорилось выше, арматура в конструкции фундамента способствует равномерному распределению основной нагрузки от веса здания и внешних динамических воздействий, сохраняет целостность конструкции под влиянием возникающих внутренних напряжений Поэтому, насколько качественно будет произведено крепление элементов каркаса, настолько прочен и долговечен будет фундамент, а значит, и всё строение в целом.

Обустраивая каркас ленточного фундамента, нужно учитывать некоторые нюансы:

• Наибольшие нагрузки выпадают на продольные прутья каркаса верхнего и нижнего (в особенности) пояса армирования. Поэтому, учитывая характеристики грунта и особенности будущего здания, для них выбирается арматура периодического профиля диаметром от 10 мм, а если длина ленты на любом из участков превышает 3 метра (а так чаще всего и получается) то не менее 12 мм.
• Продольная арматура должна быть расположена на расстоянии от донной части, боковых стен и верхней границы заливки цементного раствора на расстоянии от 30 до 50 мм. Например, если обустраивается фундамент шириной в 400 мм, расстояние между продольными прутьями в горизонтальной плоскости должно составлять 300 мм.
• Расстояние между двумя соседними параллельными прутьями продольного армирования не должно превышать 400 мм.
• Для поперечных и вертикальных элементов каркаса используются гладкие прутья диаметром 6÷8 мм (при высоте ленты 800 мм и более – не менее 8 мм). Такого сечения будет вполне достаточно, так как на них выпадает меньшая нагрузка.

Одна из самых простых схем армирования ленточного фундамента неглубокого заложения

• Расстояние между хомутами (поперечными арматурными отрезками и стойками) может варьироваться от 100 до 500 мм. Последнее значение является максимальным, поэтому превышать его – нельзя.  Лучше всего исходить из расчета, что шаг установки хомутов равен 0,75×h, где h – это общая высота фундаментной ленты.
• Количество ярусов продольного армирования и количество стержней будет зависеть от высоты и ширины ленточного фундамента. СНиП установлены минимальные соотношения площади сечения ленты и суммарной пощади сечения прутов продольного основного армирования.
• Если нагрузка на фундамент не будет слишком велика, то конструкция каркаса предельно упрощается и представляет собой в сечении прямоугольник без дополнительных, укрепляющих прутов. То есть в нижнем и верхнем армирующем поясе используются по два продольных прута, которые увязываются с вертикальными и горизонтальными перемычками или готовыми хомутами.

Повышенную сложность представляют участки, требующие дополнительного усиления – это углы и области примыкания фундаментных лент. Подробно об этом рассказывается в соответствующей статье.

Материалы для армирования

Наибольшие нагрузки испытывают продольные части армирующего каркаса ленточного фундамента, поэтому для их изготовления используются профильные прутки арматуры диаметром от 12 до 20 мм в зависимости от нагрузки (количества этажей будущего здания и материала, который будет использоваться для возведения стен). Для вертикальных и поперечных частей конструкции можно использовать гладкую арматуру диаметром от 8 до 12 мм (зависит от веса стен и высоты «ленты»). Для обвязки арматуры используется специальная мягкая вязальная проволока диаметром 0,8-1,2 мм.

Необходимые инструменты и приспособления:

• Специальный резак для арматуры (либо болгарка с дисками для резки металла).
• Приспособление (может быть изготовлено из обрезков металлических уголков, швеллера и труб подходящего диаметра) для угловых загибов арматуры и изготовления вертикальных прямоугольных хомутов; Г-образных и П-образных армирующих элементов. При желании данное приспособление в заводском исполнении можно приобрести в строительном магазине.
• Крючок, с помощью которого вяжут арматуру проволокой, или специальный вязальный аккумуляторный пистолет (можно взять на прокат – это значительно сэкономит время).

• Специальные «стульчики» или «лягушки» для поднятия армирующего пояса на 50 мм от нижнего края гидроизоляционного слоя (можно использовать куски кирпичей подходящих размеров).
• «Звездочки» для обеспечения зазора в 50 мм между опалубкой и армирующим каркасом.

Армирование углов и примыканий

Очень часто армирование углов и примыканий в ленточных фундаментах делается неправильно, т.е. концы арматуры просто укладываются друг на друга и связываются без усиления. На углах и примыканиях арматуру следует гнуть, чтобы угол получался без разрывов. Для сгибания арматуры она зажимается в тиски, а на свободный конец одевается отрезок трубы – это позволяет согнуть прут аккуратно.

Если концы плетей приходятся на угол, то правильно будет усилить их Г-образными накладками из согнутой арматуры. Примыкания усиливают такими же накладками.

На углах ленточного фундамента образуется повышенное напряжение, при небрежном армировании они могут со временем подвергнуться деформации, усиление устраняет эту опасность. Обвязка углов арматуры поперечными вертикальными и горизонтальными связками производится с меньшим шагом – в два раза чаще, чем в остальных местах фундамента.

Установка решеток в траншеи

Две решетки готовы, можно укладывать в траншею и опалубку. Но перед этим надо установить на дно подставки, которые обеспечивают нахождение армирующего каркаса в теле бетонной конструкции. То есть, обеспечивать расстояние от плоскостей фундамента – 5-8 см. Можно использовать готовые изделия из металла, изготавливают их своими руками из остатков арматуры, другого стального профиля, используют цельные кирпичи, камень подходящего размера.

Решетки устанавливаются строго вертикально по отвесу и крепятся между собой поперечными элементами каркаса. Начинать крепление нужно снизу, поднимаясь вверх.

Готовые подставки под фундамент

Установка арматуры по всему периметру ленточного фундамента

Опалубка готова, теперь можно переходить к самому ответственному процессу – армированию фундамента своими руками. Используют стальную и стеклопластиковую арматуру, мы остановимся на первом варианте, поскольку так будет намного дешевле. Нам потребуется приобрести следующие материалы:

• продольная арматуры толщиной 14-18 мм (среднее значение, ваш проект может быть другим);
• поперечные и вертикальные прутья диаметром 10-12 мм;
• вязальная стальная проволока;
• хорошие плоскогубцы или пассатижи для манипуляций с проволокой (или очень крепкие руки).

Важно: крепить арматуру необходимо именно вязальной стальной проволокой, поскольку она имеет низкий коэффициент растягивания и достаточно прочная. Это существенно упростит сбор конструкции, но на прочность фундамента проволока не влияет, она только фиксирует арматуру до заливки фундамента. ШАГ 1: делаем расчёты и закупаем материалы

Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

ШАГ 1: делаем расчёты и закупаем материалы. Высчитать, сколько надо материалов, очень легко. Поперечные прутья кладутся на расстоянии около 30 сантиметров (небольшие погрешности не страшны), продольная парная арматура через каждые 40 сантиметров высоты (не забываем первый раздел), а вертикальная – через 60 см. Длину стены делим на количество поперечин и количество «ярусов» продольной арматуры. Рассмотрим на примере фундамента 10х10 метров и высотой 120 см:

• 1000 см: 30 см = 33 (количество поперечных прутьев на 1 ярусе);
• 33 х 3 = 99 (количество поперечных прутков на 1 сторону);
• 99 х 4 = 396 (все прутки на 4 стороны).

Теперь 396 умножаем на ширину фундамента (пусть он будет у нас 70 см): 396 х 70 = 27720 см. 277 метров прутков надо купить. Аналогичные расчёты проводим для продольной арматуры:

• 1000 х 2 = 2000 (один ярус);
• 2000 х 3 = 6000 (сторона);
• 6000 х 4 = 24000 см (необходимо приобрести 240 метров).

И, конечно же, вертикальные элементы. Их будем ставить с обеих сторон фундамента с частотой через одну поперечную перемычку, то есть, через 60 см:

• 2 х 17 = 34 (штук на 1 сторону);
• 34 х 4 = 136 (штук на все основание);
• 136 х 120 см = 16320 см или 163 метра.

Подставляем параметры вашего строения в пример и получаем правильный расчет элементов для армирования ленточного фундамента дома. Не забудьте 5-8% на «всякий пожарный».

ШАГ 2: У вас на дне траншеи уже есть 5-6 см бетона для выравнивания? Пропускайте этот шаг. Если же нет, засыпаем 15 см песка, затем 5 см бетона, выравниваем все, не забываем о коммуникациях и месте под них. Если нет желания возиться, можно просто на дно положить плотную ПВХ пленку. Основная задача этого шага – выровнять землю и задержать немного воду, которая появится после заливки бетона.

ШАГ 3: вязка арматуры для ленточного фундамента. Делать ее можно в траншее или рядом, если там неудобно разворачиваться либо сама траншея слишком узкая по проекту. При «удаленной» сборке сразу необходимо будет продумать способы опускания металла вниз, чтобы не повредить структуру. Рассмотрим, как сделать армирование фундамента своими руками:

1. Начинаем с нижних поперечин. Выкладываем их с шагом 30 см, сверху на них кладем 2 продольные арматуры, на «перекрестках» вяжем их между собой проволокой.
2. Переходим на вертикальные перемычки. Вертикальный элемент ставим через 1 поперечный, связываем.
3. Крепим еще 2 яруса, отступая 40 см вверх.

Примеры неправильной вязки арматуры

Важно: оставляйте по 20 см после каждого соединения, поскольку арматура может немного двигаться при заливке фундамента под его нагрузкой. Не обязательно намертво зажимать вязальную проволоку, можно оставить ее, чтобы немного «играла», так будет правильнее.

4

Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом

4. Каркас опускаем в траншею (если сборка была не в ней), отступив по 5 сантиметров от опалубки, фиксируем его любым удобным способом.

Правильная схема армирования фундамента и примеры вязки арматуры

У вас получится 4 «блока», которые будут на длину и ширину одной стороны минус 5 см со всех сторон. Далее рассмотрим, как правильно их крепить между собой и армировать углы, на которые припадает большая часть всей нагрузки.

Расчет арматуры в строительстве

Девятнадцатый век стал известен в мире появлением новых технологий в строительной отрасли во многом благодаря применению бетона. Не только привычные одноэтажные частные дома, но и многоэтажные строения различного назначения стали появляться по всему миру. Чтобы разнообразить, улучшать свойства бетона, его качественные характеристики, начали использовать арматуру. Арматура – вспомогательная часть железобетонных конструкций, которая необходима для восприятия растягивающих усилий.

Различают стальной ее вид и неметаллический. Использование металлических стержней дало возможность снизить величину и объемы несущих частей зданий, их вес. Вместе с этим повысилась общая прочность конструкций.

История свидетельствует о получении первого патента на сооружение из бетона с металлическими прутьями в 1867 году, но в России в 1802 их применяли еще при строительстве перекрытия Царскосельского дворца. Постепенно вопрос стали широко изучать ученые всего мира, а затем применять на практике по странам Европы.

Применение нового метода строительства позволило улучшить функциональность бетона по причине того, что он качественно воспринимает сжимающие нагрузки, но разрушается при растяжении. Свойства положительно воспринимать растягивание позволило улучшить бетон, предотвратив трескание в его опасных зонах. Таким образом началась новая эра бетона. Как произвести правильный расчет арматуры для использования в возведении бетонных сооружениях?

Как выбрать бетон

Требования СНиП к бетону достаточно жесткие.

Регламентируются все рабочие параметры материала:

• Степень прочности на сжатие и осевое растяжение.
• Морозостойкость.
• Водонепроницаемость.

Для жилых домов малоэтажной кирпичной или подобной застройки оптимальный вариант — бетон марки М300. При использовании легких ячеистых или пористых материалов (пенобетон, керамзитобетон) допускается применение менее прочного и плотного бетона — марок М200 и даже М150.

Более прочные сорта используются для ответственных или многоэтажных объектов. Например, бетон М400 допускается применять для отливки фундамента по жилые здания высотой до 20 этажей.

Правила при армировании углов

Правила армирования углов:

• Стержни на углах должны гнуться таким образом, чтобы их концы смогли  заглубляться в стену  с минимальным перепуском в 40 см (это актуально в  том случае, когда диаметр прутов будет 10 мм);
• Места, в которых они перекрывают друг друга, требуется в обязательном порядке укрепить с использованием как поперечных, так и вертикальных стержней;
• В случае, когда длина прутка – недостаточная для того, чтобы загнуть её на стену,  требуется  дополнительное укрепление таких мест с помощью Г-образных прутов;
• Хомуты в углах необходимо соединять со следующим шагом  — в 2 раза менее.

В случае соблюдения этих нехитрых правил  и требований углы дольше смогут сохраняться в первоначальном виде.

Армирование стыков с усилителями

Требования к арматуре

Во время армирования ленточных фундаментов устанавливается вид и контролируемые значения качества арматуры. Стандартами допускается к применению горячекатаная строительная арматура периодического профиля, термически обработанная арматура или механически упрочненная арматура.

Строительная арматура

Класс арматуры выбирается с учетом гарантированного значения предела текучести при максимальных нагрузках. Кроме характеристик на растяжение, нормируется пластичность, стойкость к коррозии, свариваемость, устойчивость к отрицательным температурам, релаксационная стойкость и допустимое удлинение до начала разрушительных процессов.

Таблица классов арматуры и марок стали

Расчет ленточного фундамента производится в соответствии с рекомендациями ГОСТ 27751, рассчитываются показатели предельных нагруженных состояний по группам.

К первой группе отнесены состояния, приводящие к полной непригодности фундамента, ко второй группе отнесены состояния, приводящие к частичной потере устойчивости, затрудняющие нормальную и безопасную эксплуатацию зданий. По предельно допустимым состояниям второй группы производятся:

• расчеты по появлению первичных трещин на поверхности ленточного фундамента;
• расчеты по временному периоду увеличения образовавшихся трещин в бетонных конструкциях;
• расчеты по линейным деформациям ленточных фундаментов.

К основным показателям по устойчивости к деформации и прочности строительной арматуры относится максимальная прочность при растяжении или сжатии, определяемая в лабораторных условиях на специальных испытательных стендах. Технология и методы испытаний прописаны в государственных стандартах. В некоторых случаях производитель может пользоваться нормативно-технической документацией, разработанной предприятием. При этом нормативно-техническая документация должна в обязательном порядке утверждаться контролирующими органами.

Для бетонных конструкций эти значения могут ограничиваться максимальными показателями изменения линейности бетона. В качестве обобщенных показателей принимаются фактические диаграммы состояния арматуры при кратковременном одностороннем воздействии расчетных нормативных нагрузок. Характер диаграмм состояния строительной арматуры устанавливается с учетом ее конкретного вида и марки. Во время инженерного расчета армированного фундамента диаграмма состояний определяется после замены нормативных показателей фактическими.

Армирование углов фундамента – критерии выбора арматуры

Важно ответственно подойти к вопросу выбора стальных прутков для ленточной основы. Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Существует несколько моментов, которые следует знать, прежде чем приступать к укладке арматуры в угловых частях фундамента

Следует изучить, как обозначается арматурный прокат, и использовать стержни со следующими особенностями маркировки:

• обозначенные индексом C. Он свидетельствует о возможности соединения элементов электрической сваркой;
• маркируемые буквой К. Это подтверждает повышенную стойкость прутков к воздействию коррозионных процессов;
• с буквенно-цифровой аббревиатурой А2 или A3. Такую проволоку нельзя соединять дуговой сваркой, ее можно фиксировать только вязальной проволокой.
