Назначение байпаса в системе отопления: расчет, диаметр и особенности обустройства

Байпас на отопление

Байпас на отопление Байпас на радиаторе отопления используют исключительно для систем однотрубного типа. Только здесь применение байпаса оправдано. При отсутствии обводки первая батарея возьмёт в себя самое большое количество тепла, а самая последняя лишь слегка подогреется.

Байпас на отопление

Использование байпаса, соединяющего трубу подачи и выхода теплоносителя, поделит поток на 2 части. Первая часть направляется в радиатор отопления и начинает теплопередачу. Вторая часть потока, с изначальной температурой, движется к последующим радиаторам в последовательной системе.

Функции байпаса в системе отопления

Уточним, что байпас – это трубопровод, предназначенный для протока воды в обход определенного участка магистрали, где установлено какое-либо оборудование. В схемах отопления его можно встретить в двух местах:

• в однотрубных системах в качестве перемычки на радиаторах;
• на распределительном коллекторе водяных теплых полов.

Как известно, в однотрубной системе отопления теплоотдача первой батареи влияет на работу следующей и так далее. Это касается как вертикальной, так и горизонтальной схемы. Если установка байпаса в системе отопления не сделана, то радиаторы будут включены последовательно. В результате первый из них отберет максимальное количество тепла, второй – все что осталось, а на долю третьего выпадет только охлажденный теплоноситель.

Чтобы этого не происходило, подача и обратка возле каждой батареи соединяется перемычкой, чьей задачей является направлять часть теплоносителя в обход радиатора. В данном случае принцип работы байпаса состоит в том, чтобы передать одинаковую часть тепла ближним и дальним отопительным приборам и уменьшить их зависимость друг от друга. Как это реализовано, можно увидеть на рисунке:

В системе отопления байпас нужен для равномерного распределения тепла по батареям, а также для выполнения их ремонта или обслуживания. Если по каким-то причинам нужно отсоединить и снять отопительный прибор, то достаточно просто перекрыть 2 крана, установленные на входе и выходе теплоносителя. Тогда вода пойдет по обходному пути через перемычку.

А вот байпас для отопления на коллекторе водяного теплого пола играет уже другую роль. Здесь обводная линия – это часть смесительного узла с трехходовым клапаном. Задача узла – приготовить теплоноситель необходимой температуры для подачи в греющие контуры теплых полов. Ведь в этих контурах температура воды не превышает 45 ºС, в то время как в подающей магистрали она может быть и 80 ºС.

В обычном режиме трехходовой клапан пропускает горячую воду из системы к теплому полу в ограниченном количестве. Остальной теплоноситель проходит через этот автоматический байпас, смешивается с холодной водой из коллектора и возвращается назад, к котлу. Поскольку разница температур в магистрали и коллекторе значительна, то байпасная линия используется постоянно. Получается, что без нее нормальное функционирование напольного обогрева невозможно.

Контур насоса

Циркуляционный нагнетатель устанавливается с целью повышения скорости потока жидкости. В отличие от самотёчной гравитационной системы, теплопотери существенно меньше, последний радиатор в цепи получает больше тепла.

Монтаж обводящего канала производится на действующий контур или вновь создаваемый. Принципиальной разницы нет. Важный момент – обеспечение запорной арматурой. Из самых доступных – обратный клапан и кран.

На первый взгляд, установка клапана позволит обеспечить автономное регулирование. Но, при сбросе давления от насоса, вода движется самотёком. Пружина клапана создаёт противодавление, преодолеть которое движущаяся жидкость не сможет.

По этой простой причине, такой вид запорной арматуры применять, без внешнего электронного управления, не целесообразно. Установка шарового крана решает эти проблемы. Управление осуществляется вручную или через электронный блок.

В первом случае, необходимо отслеживать работу циркуляционного насоса и, при пропадании электроэнергии или поломке, регулировать кран. Во втором случае, автоматическая система сама подаст сигнал на привод щарового крана.

Установка байпаса – условия и способы

Чтобы установить обходную трубу байпаса в систему отопления полипропиленовых труб правильно, соблюдайте следующие рекомендации:

1. Диаметр обходной трубы берется меньшим, чем диаметр трубопровода;
2. Перемычка должна располагаться как можно дальше от основного стояка и как можно ближе к обслуживаемому устройству;
3. Байпас монтируется в горизонтальном положении во избежание появления воздушных пробок;
4. Устанавливать байпасный отрезок трубы можно только после слива теплоносителя.

Первый способ монтажа перемычки для радиатора – сварной. Включение полипропилена в систему отопления обеспечивает максимальную надежность схемы, но стальные трубы тоже можно использовать, правда, с меньшей эффективностью. ПВХ или металлические трубы для байпаса сверлятся в нужном месте, в отверстие вставляется труба перемычки, стык обваривается. В месте былого подключения радиатора устанавливается шаровый кран. Последний этап – установка радиатора на новое место, фиксация прибора и подключение его к отоплению.

Второй способ — муфтовый. Радиатор также демонтируется, перемычка крепится на месте при помощи заводских муфт, на краях байпаса врезается запорная арматура. Точно так же радиатор крепится и подключается в схему на новом месте.

Байпас в системе «теплый пол»

О том, как правильно установить байпас в схему «теплый пол», нужно рассказать более подробно, так как температура теплоносителя при таком решении не должна быть более 45 °С. Монтаж теплого пола предусматривает установку коллектора, а обводная перемычка на нем выполняет роль обходного отрезка отопительной трассы и узла смешения.

Смесительный узел в коллекторе – это трехходовой клапан с термодатчиком. Клапан делит поток теплоносителя на две части, одну из которых он направляет в трубы устройства «теплый пол», а вторую – через параллельную магистраль. При этом происходит смешение подачи и обратки, после чего рабочая жидкость поступает обратно рубашку котла.

Перед тем, как сделать байпас по малому контуру, нужно понимать, что перемычка через трехходовой клапан будет соединять подачу и обратку, то есть, коллектор должен быть обязательно включен в схему теплых полов. Работает байпас в такой схеме следующим образом: после запуска котла трехходовой перекрывает поступление холодной рабочей жидкости из теплотрассы в теплогенератор.

После того, как теплоноситель нагреется до заданной температуры (45-50°С), автоматический клапан откроется и пропустит некоторое количество горячего теплоносителя в трубу обратки. Такой прием позволяет избежать накопление конденсата в камере горения и на поверхности рубашки котла.

Металлический или ПВХ отрезок обводной трубы необходим в любой схеме отопления, так как его использование представляет собой экономичный вариант распределения тепла с высоким КПД при экономии твердого, газового, жидкого или электрического энергоносителя. Проще говоря, объем теплоносителя, который подается на радиаторы и другие приборы и устройства, при установке байпаса сокращается, не нарушая нормы расчета теплоотдачи как отдельных элементов системы, так и всей конструкции.

Как сделать байпас, не переваривая стояк (видео)

Популярные запросы

автоматизация бассейны и фонтаны бытовая техника ванная вентиляторы воздуховоды дачный туалет душевая кабина дымоходы запорная арматура инструмент канализация колодец конвекторы кондиционирование котельное оборудование краны и смесители наружный водопровод насосное оборудование обогреватели освещение очистка воды очистка воздуха печи проектирование работа с трубами радиаторы сварочные работы своими руками септики скважина солнечные батареи схемы отопления теплоноситель теплый пол увлажнение воздуха утепление фильтры электропроводка

Выбор редакции

Как правильно передать показания счетчика за электроэнергию

Регулятор давления воды в системе водоснабжения

Солнечные батареи для дома: оправдана ли стоимость комплекта?

Калькулятор площади трубы и расхода краски

Обзор лучших энергосберегающих обогревателей для дома

Пошаговая инструкция по установке байпаса

Желательно, чтобы систему отопления, включая байпасы, монтировали специалисты, которые могут правильно все рассчитать, произвести монтаж, пусконаладочные работы и опрессовку в соответствии с правилами и нормами, предусмотренными в данной сфере строительства. Однако если вы считаете, что и сами сможете со всем справиться и уверены на 100% в своих сила, тогда следует ознакомиться с инструкцией по монтажу.

Самое главное на начальном этапе произвести грамотный расчет байпаса. Затем потребуется приобрести готовые конструкции или сделать их самостоятельно. Для тех, кто делает систему отопления впервые, лучше воспользоваться первым вариантом. Это позволит снизит вероятность ошибки практически до нуля, так как готовые детали уже рассчитаны на ту или иную трубу и вам не придется ломать голову. После того, как вы определитесь с типом оборудования и приобретете все необходимое, можно приступать к монтажу.

Самое главное нужно помнить, что байпас никогда не устанавливают на стояк. Он должен быть смещен ближе к радиатору отопления не менее, чем на 2/3 длины трубы. Делать байпас вплотную к батарее тоже не надо, так как это спровоцирует его перегрев и изменение параметров потока, что дестабилизирует всю систему.

Нельзя на бесклапанный байпас устанавливать вентиль или задвижку. При всем своем удобстве, такое решение нарушает правила пользования отоплением в многоквартирных домах, так как устанавливать на стояки дополнительные элементы, способные изменить или нарушить поток жидкости, запрещено. Ведь это сложная система, в которой даже малейшие изменения параметров способны нарушить ее работоспособность. Сужение диаметра байпаса относительно остального трубопровода должно быть рассчитано правильно, что позволит не бояться снижения обогревательной способности радиаторов.

Если ваша система отопления монтируется из полипропиленовых труб, то для монтажа следует использовать специальный паяльник. При врезке байпаса в действующую систему отопления, необходимо вырезать участки трубы с приборами, устанавливать на срезы тройники и посредством них собирать систему уже с обходной трубой меньшего диаметра. После завершения монтажа байпаса осуществляют подключение устройства, которое с помощью него обойдено и их совместную опрессовку. Создав в системе давление, которое в 1, 5 раза выше расчетного, нужно подождать некоторое время, наблюдая за трубопроводом. Если течей и отпотевания нигде не обнаружено, то произведенную работу можно считать успешной.

Если вы производите установку каких-то сложных смесительных узлов или фильтрующих элементов на водопроводе, то стоит воспользоваться теми инструкциями, которые предоставляет производитель этого оборудования

В любом случае, монтаж байпаса должен производиться с очень большой осторожностью, так как ошибка может привести к ухудшению работы системы и необходимости все переделывать

Важно, чтобы непосредственно возле установленного вами байпаса находились какие-либо опоры или крепления для труб. Если этого не будет, то нагретая труба может изогнуться, что кардинально испортит весь внешний вид

Очень большой диаметр обходной трубы обеспечит постоянный поток теплоносителя именно по ней, а не по батарее, что может вообще нарушить всю систему отопления. Ну и немаловажным фактором является эстетическая составляющая. Старайтесь монтировать трубы аккуратно и ровно, размещая все элементы под прямыми углами. Это обеспечит красивый и стройный внешний вид всей отопительной системы, и она сможет сочетаться с любым интерьером даже без особой маскировки.

В целом же сооружение байпаса своими руками вполне доступно большинству людей, необходимо лишь немного заранее почитать инструкции и позаботиться о порядке проведения работ. В качестве итога стоит отметить, что такой элементарный и незаметный элемент отопительной системы играет очень важную роль в правильном функционировании отопления всего дома. Если расчет, подбор и монтаж выполнить грамотно, воспользовавшись советами специалистов, то дальнейшее использование всего отопительного либо водопроводного оборудования будет таким же легким и непринужденным, как это и обязано быть. Реальная экономия при использовании закольцованных систем отопления может составлять около 10% от всех энергетических затрат на эти цели.

Виды перемычек

Существует три типа байпаса, их можно различить по механизмам, отвечающих за запорную функцию, выглядит список так:

1. Для управления применяется механическое воздействие.
2. Нерегулируемые, статичные модели.
3. Элементы, снабженные автоматикой.

Каждый из представленных видов имеет свои особенности, касающиеся конструкции, способы применения также несколько отличаются. Чтобы подробно разобраться во всех мелких моментах и понять, какой нужен байпас, стоит рассмотреть каждый вариант исполнения по отдельности.

С ручным регулированием

Для регулировки в этой ситуации применяется шаровой кран, подобный тип обхода обрел широкую популярность потому, что в момент открытия проходимость трубы полностью соответствует общепринятым требованиям, а при необходимости путь можно без проблем отсечь.

Отсутствие гидравлического сопротивления благотворно сказывается на функционале магистрали, а с помощью дополнительного элемента получится регулировать напор жидкости.

Специалисты советуют обратить внимание на один нюанс, кран на байпасе со временем может прикипеть, чтобы избежать таких негативных последствий, необходимо периодически его проворачивать, не допуская простоя конструкции. Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса

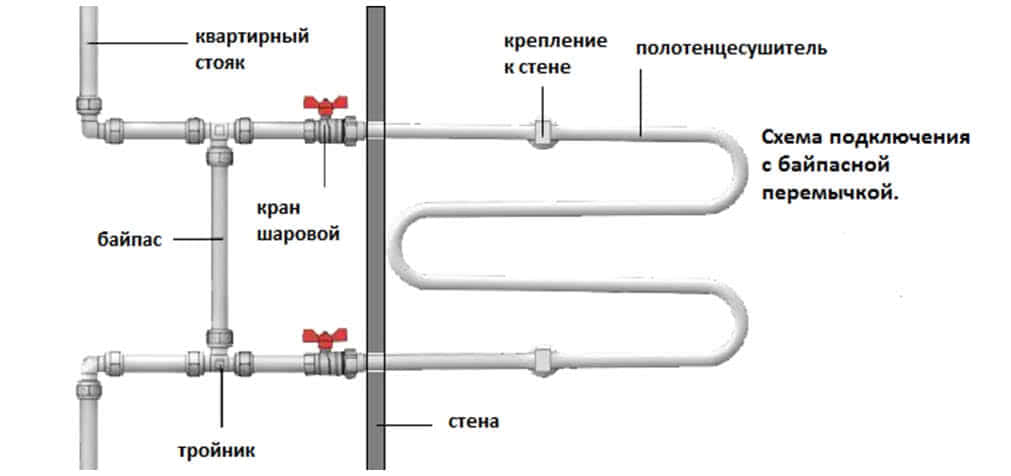

Зачастую тип подключения, который в дальнейшем будет регулировать ручной байпас, используют для подключения батарей в однотрубном контуре или при обвязке циркулярного насоса.

Автоматический

Из известных видов можно выделить:

1. Клапанный.
2. Инжекционный.

Подобные агрегаты получится заметить в магистрали гравитационного вида, поскольку для хорошей работы отопления не потребуется установка оборудования, отвечающего за принудительное передвижение теплоносителя. Клапанный тип приспособления служит для предотвращения беспрепятственного движения жидкости в обратную сторону.

Инжекционный байпас

Из недостатков стоит выделить повышенную чувствительность главного элемента к чистоте воды, внести неполадки в процесс циркуляционного насоса с байпасом могут такие неприятные загрязнения как:

1. Накипь.
2. Ржавчина.
3. Металлическая стружка.
4. Окалины.

Инжекционная модель функционирует по принципу гидроэлеватора, в момент запуска насосного оборудования некоторая часть диффузора патрубка входа заполняется жидкостью, где она ускоряется. В момент разряжения за счет сужения трубы теплоноситель с обхода затягивается и направляется уже с другой скоростью благодаря передаче кинетической энергии.

При выключенном насосе магистраль может плодотворно работать в естественном режиме, вода спокойно проходит через обвод, подобные конструкции намного реже засоряются, это обусловлено отсутствием точно подогнанных деталей.

Нерегулируемый

На такой составляющей системы отопления нет дополнительного оборудования, оно выглядит как обычная обходная труба. Режим становится неуправляемым, жидкость проходит через просвет в магистрали постоянно, подобные элементы были предусмотрены для подключения радиаторов.

В схеме с вертикальной установкой байпаса в системе отопления нужно учесть некоторые нюансы, диаметр сечения обхода должен быть немного меньше трубы контура. Горизонтальный тип врезки потребует соблюдения других требований, ведь горячая вода будет стремиться вверх, перемычку нужно создать с таким же диаметром как магистраль, а патрубок, подходящий к батарее меньшего сечения.

Система отопления многоэтажного дома

Система отопления многоэтажного дома довольно сложна и её внедрение очень ответственное мероприятие, результат которого будет влиять на всех находящихся в здании людей.

Существует несколько схем отопления многоэтажных домов, каждая из которых имеет как свои плюсы, так и свои минусы:

• Однотрубная система отопления многоэтажного дома вертикальная – надёжная система, благодаря чему пользуется популярностью. Помимо этого, на её реализацию требуется меньше материальных затрат, простота монтажа, детали могут быть унифицированы. Из недостатков можно отметить один, в отопительном сезоне бывают периоды, когда температура воздуха на улице повышается, а это значит, что в радиаторы (из-за перекрытия их), попадает меньше теплоносителя и он выходит из системы неостывшим.
• Двухтрубная система отопления многоэтажного дома вертикальная – эта система позволяет напрямую экономить тепло. При необходимости закрывается термостат, и теплоноситель будет продолжать поступать в нерегулируемые стояки, которые располагаются на лестничных клетках здания. Из-за того, что при такой схеме в стояке возникает гравитационное давление, часто отопление организуют, применяя нижнюю прокладку разводящей магистрали.
• Двухтрубная горизонтальная система – наиболее оптимальна как по гидродинамическим, так и по теплотехническим показателям. Эта система может применяться в домах самой разной этажности. Такая система позволяет эффективно экономить тепло, а также малоуязвима даже в тех случаях, которые не были учтены проектом. Единственный недостаток это высокая стоимость.

Прежде чем приступать к монтажным работам, необходимо спроектировать отопление. Как правило, проектирование отопительной системы многоэтажного дома выполняется на этапе проектирования самого дома. В процессе проектирования отопительной системы производятся расчеты, и разрабатывается схема отопления многоэтажного до расположения труб и отопительных приборов. В заключение работы над проектом, он проходит стадию согласования и утверждения в государственных инстанциях.

Как только проект согласован и получены все необходимые решения, начинается этап подбора оборудования и материалов, их закупки, а также осуществляется их доставка на объект. На объекте уже бригада монтажников приступает к монтажным работам.

Наши монтажники выполняют все работы с соблюдением всех нормативов, а также в чётком соответствии с проектной документацией. На заключительном этапе система отопления многоэтажного дома опрессовывается и производятся пусконаладочные работы.

Система отопления многоэтажного дома представляет особый интерес, ее можно рассмотреть на примере стандартного пятиэтажного дома. Необходимо выяснить, как в таком доме функционирует отопление и горячее водоснабжение.

Схема отопления двухэтажного дома.

В пятиэтажном доме подразумевается центральное отопление. в доме имеется ввод теплотрассы, есть водные задвижки, тепловых узлов может быть несколько.

В большинстве домов тепловой узел заперт, что делается для достижения безопасности. Несмотря на то что все это может показаться очень сложным, систему функционирования отопления можно описать доступными словами. Проще всего взять для примера пятиэтажный дом.

Схема отопления дома следующая. После водных задвижек располагаются грязевики (грязевик может быть один). Если система отопления открытая, то после грязевиков через врезки располагаются задвижки, которые стоят с обработки и подачи. Система отопления сделана таким образом, чтобы вода, в зависимости от обстоятельств, не могла браться с обратной стороны дома или с подачи. Все дело в том, что центральная система отопления многоквартирного дома функционирует на воде, которая перегрета, поступление воды осуществляется с котельной или с ТЭЦ, ее давление при этом составляет от 6 до 10 Кгс, а температура воды достигает 1500°С. Вода находится в жидком состоянии даже в очень холодную погоду благодаря повышенному давлению, поэтому она в трубопроводе не вскипает с образованием пара.

Когда такая высокая температура, то ГВС включается с обратной стороны здания, там температура воды не превышает 700°С. Если температура теплоносителя низкая (это происходит весной и осенью), то для нормального функционирования ГВС такая температура не может быть достаточной, тогда вода на ГВС идет с подачи в здание.

Теперь можно разобрать открытую систему отопления такого дома (это называется открытый водозабор), такая схема является одной из самых распространенных.

Общие сведения об устройстве

Нашим читателям, которые любят все мастерить своими руками, узнать подробнее о нем будет крайне полезно

Постараемся избегать сложных технических терминов, чтобы особенности этого важного конструкционного элемента были понятны большинству

Байпасом называют перемычку между подачей и обраткой, изготовленную в виде отрезка трубы. Обычно используют его для радиатора отопления, при ее этом диаметр должен быть меньше диаметра подачи на один размер. Чаще всего можно встретить трубы на 1/2″. Сегодня такое устройство стало несколько иным, хотя не забыты и его первоначальные возможности.

Современный байпас для отопления в сборе

Применение

Ниже рассмотрим основные варианты использования устройства:

Какие применяются байпасы для отопления и схема их подключения

Установку приборов на байпасе необходимо выполнять по направлению к теплоносителю, соблюдая следующую последовательность:

• фильтр – служит для задержки крупных и мелких частиц, которые могут появляться в открытой системе отопления, поступая в нее из водопровода. Цена детали низкая, зато оно выполняет очень нужную работу;
• обратный клапан – обеспечивает движение теплоносителя только в одном направлении. При его установке необходимо руководствоваться стрелкой на корпусе, которое указывает направление потока;
• циркуляционный насос – необходим для принудительного перекачивания теплоносителя по отопительной системе.

Байпас на отопление с запорными кранами

Рекомендуем элемент устанавливать горизонтально. Тогда в системе не будет скапливаться воздух, т.е. она не будет «завоздушиваться».

Использование в однотрубном отоплении

Такая система является морально устаревшей, однако она еще достаточно часто встречается в домах советской постройки. Иногда такое отопление работает на редкость эффективно, из-за чего зимой в квартирах становится невыносимо жарко.

Байпас в однотрубном отоплении частного дома

В подобной ситуации помочь может монтаж байпаса.

Процесс несложный, однако, при его проведении требуется соблюдать некоторые условия:

1. Байпас нужно размещать на максимальном расстоянии от вертикального участка трубы. Правильнее сказать, как можно ближе к радиатору отопления.
2. Обводная труба отопления может изготавливаться прямо на месте установки из собственно трубы, тройника, которые соединяются с помощью сварочных работ.

1. Установите между байпасом и входным отверстием батареи отопления терморегулятор или регулировочный вентиль. Это позволит вам контролировать температуру в доме».

Обводная труба и энергозатраты

Монтаж устройства позволит сократить расходы энергоносителя. При сравнении с работой отопительной системы, где установлен замыкающий участок и обычный проточный, в первом случае объем подаваемого в радиатор теплоносителя уменьшиться на треть. При этом теплоотдача отопительного прибора сократиться примерно на 10%.

Самостоятельная установка байпаса в системе отопления

Эти изменения на практике не будут выглядеть кардинальными, когда система действительно отличается переизбытком тепла. При правильном подборе типоразмера радиаторов обычно есть определенный запас эффективности, составляющий около 10-15%, полностью покрывающий уменьшение теплоотдачи.
