Перекрытия по деревянным балкам

Оглавление

Монтаж перекрытия

Монтаж балок перекрытий производится обычно в следующем порядке:

  • Перед укладкой готовой балки в стенную нишу ее торцы обёртывают двумя слоями рубероида, причём длина слоя гидроизоляции выбирается с запасом (но не менее 25 см). После этого она заводится в стену и укладывается там таким образом, чтобы внутренний край рубероида выступал наружу на 2-3 см.
  • Сразу после установки балки в предназначенный для неё паз она закрепляется на месте при помощи специального анкерного болта.
  • Далее переходим к теплоизоляции перекрытия, для чего можно выбрать обычную минеральную вату или схожий с ней природный материал (опилки, морские водоросли и т.п.). Пенопласт для этих целей использовать не рекомендуется, поскольку этот материал плохо пропускает воздух. Можно применить для утепления и обычный керамзит, но при этом необходимо учесть то обстоятельство, что последний даёт повышенную нагрузку на все элементы возводимой конструкции.
  • Укладка (засыпка) утеплителя производится сразу же после того, как вы закрыли балки с нижней стороны отделочным материалом выбранного вами вида. Сверху обычно делается настил из строганных шпунтованных досок, который является одновременно полом для верхнего этажа.
  • После того как вы проложили пустоты утеплителем, необходимо будет побеспокоиться о гидроизоляции самого перекрытия. Для этого вам потребуется гидроизоляционная пленка, которую нужно будет уложить и закрепить поверх утеплителя.

После закрытия всей этой конструкции чистовым полом ваше перекрытие будет полностью готово.

Достоинства

Преимущества конструкций:

  • универсальность строительного материала заключается в том, что его применяют для формирования опорного каркаса кровли, черновых полов и опалубки перекрытий;
  • вес деревянных двутавров (1 погонный метр колеблется в пределах от 3,2 до 5,8 кг) позволяет монтировать конструкции без привлечения грузоподъемных механизмов;
  • высокая скорость монтажа перекрытий сокращает сроки малоэтажного строительства;
  • прочностные характеристики не уступают показателям аналогичных конструкций из металла и бетона;
  • ДДБ перекрывают пролеты длиной до 15 м;
  • высокая звукоизоляция и низкая теплопроводность обеспечивают комфортные условия пребывания людей в доме;
  • простота изготовления балок позволяет наладить их производство в домашней мастерской;
  • пропитка антисептиками и огнезащитными составами значительно повышают безопасность эксплуатации конструкций;
  • форма поперечного сечения позволяет в продольных проемах балок прокладывать коммуникации различного назначения, что увеличивает объем и полезную площадь помещений;
  • цены на ДДБ существенно ниже стоимости аналогичных изделий из других материалов.

Как определить нагрузку, которая будет действовать на перекрытие?

Нагрузка на перекрытие формируется из собственного веса балки, дополнительных материалов (утеплителя, заполнителя, зашивки) и переменного веса – внутренне обстановки жилища, и веса людей, проживающих в доме. Также, очень много зависит от частоты эксплуатации помещения.

Чтобы учесть все нюансы и погрешности, специалисты проводят специальный расчет, позволяющий понять, какой вес будет воздействовать на устанавливаемые балки. Исчисление очень сложное и громоздкое, поэтому очень сложно выполнить его самостоятельно.

Однако, для этого существует упрощенный вариант:

К примеру, возьмем перекрытие для чердака, где никакой мебели не стоит, но куда помещаются ненужные вещи. В качестве утеплителя используется обычная минвата. Нагрузка обычно составляет 50 кг на один квадратный метр.

70х1,3 = 90 кг/кв.м, где 70 – норма нагрузки для такого вида перекрытия, кг/кв.м, 1,3 – коэффициент запаса.

Общая расчетная нагрузка, воздействующая на перекрытие, составит:

50+90=130 кг\кв.м. При округлении за норму берем 150 кг/кв.м. Увеличение происходит потому, что может быть использован более тяжелый утеплитель и обшивка.

В этом случае, общая нагруженность перекрытий составит:

50+150х1,3 = 245 кг/кв.м, округляем до 250 кг/кв.м.

Если на чердаке на будущее планируется отделка под мансарду, то стоит увеличить нагрузку до 350 кг на метр квадратный. Для определения нагрузки существуют всевозможные онлайн калькуляторы.

Выбор материалов для несущей конструкции

С материалом, идущим на устройство деревянных перекрытий, связано множество требований и ограничений, касающихся и качества древесины, и предельных нагрузок, и способов монтажа.

Требования к материалам

Устраиваются такие перекрытия по деревянным балкам, которые принимают на себя всю основную нагрузку и являются несущими элементами, от прочности которых зависит надёжность всей конструкции. Поэтому балки перекрытий должны отвечать следующим требованиям:

  • быть изготовленными из лиственницы, сосны или древесины других хвойных пород, обладающих высокой прочностью на изгиб;
  • иметь влажность не выше 14%, что достигается камерной сушкой либо в сухом проветриваемом месте в течение года после изготовления;
  • не иметь явных дефектов в виде больших глубоких трещин, множества сучков, свилеватости, косослоя и следов гнили.

Такие дефекты негативно сказываются на прочности балокИсточник metasold.com

Определение оптимального сечения

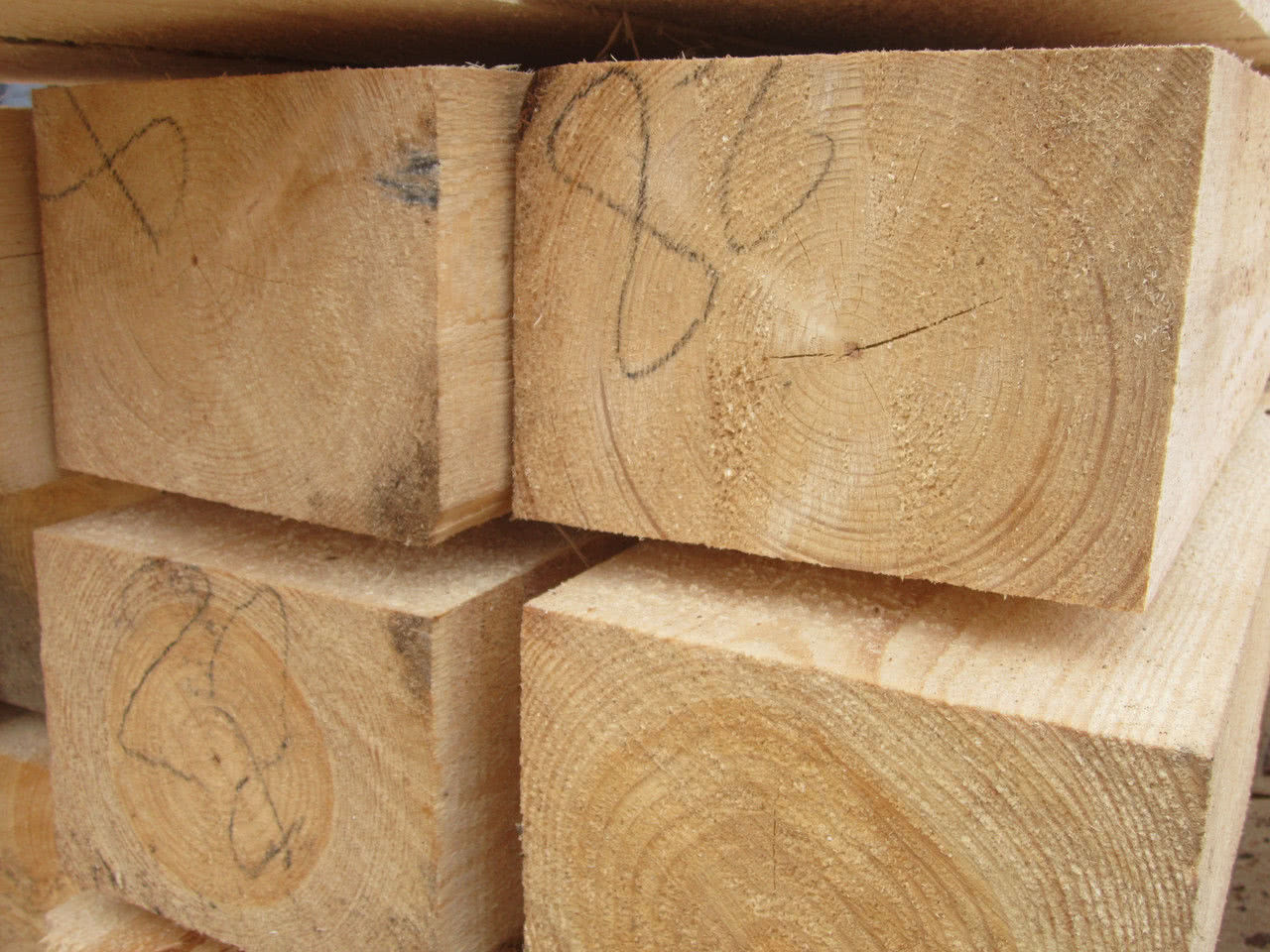

Балки или лаги для перекрытий делают из бруса, брёвен или толстых досок, установленных на ребро. Несущая способность каждой балки напрямую зависит от площади поперечного сечения, а всей конструкции – от длины пролётов без опор и шага между соседними балками. Все эти величины связаны между собой. Например, чем больше длина пролёта, тем больше должно быть сечение и меньше расстояние между горизонтальными опорами.

Для определения этих параметров нужно знать суммарную нагрузку, складывающуюся из веса самого перекрытия, отделочных материалов, установленной на этаже мебели и проживающих людей. Конечно, точно рассчитать её невозможно, поэтому при проектировании руководствуются значениями, указанными в строительных нормах и правилах (СНиП 2.01.07-85):

  • цокольное и межэтажное перекрытие по деревянным балкам рассчитывается на суммарную нагрузку 350-400 кг/кв.м;
  • перекрытия между жилым этажом и мансардой – на 250 кг/кв.м;
  • чердачные перекрытия – на 130-150 кг/кв.м.

Нагрузка на конструкцию зависит от её вида и использованияИсточник cf.ppt-online.org

В любом случае длина пролёта не должна превышать 6 метров. В противном случае при отсутствии опор в виде несущих стен и перегородок под лаги устанавливают опорные колонны.

Сечение балок в миллиметрах при самостоятельных расчётах подбирается по таблицам. Для межэтажных перекрытий с нагрузкой 400 кг/кв.м. рекомендованы следующие минимальные размеры бруса и бревна:

Сечение бруса

Шаг между балками из бруса, см Длина безопорного пролёта, см
200 300 400 500 600
60 100х75 200х75 200х100 200х150 225х150
100 150х75 175х100 200х125 225х150 250х175

Диаметр бревна

Шаг между балками из бревна, см Длина безопорного пролёта, см
200 300 400 500 600
60 110 140 170 200 230
100 130 170 210 240 270

Что это?

Знание устройства балки перекрытия и ее целевого назначения очень важно. Без учета подобных моментов совершенно невозможно построить дом выше одного этажа

Необходимость балок перекрытий нельзя ставить под сомнение. Общеизвестно, что на потолки вешают люстры и крепят декоративные конструкции, а по полу верхних этажей ходят люди, не говоря уже о нагрузке, создаваемой мебелью и бытовой техникой, а также другим имуществом.

Это все не может быть удержано строительными конструкциями, если не будет балок перекрытия. Они играют роль своеобразного особо прочного скелета, связывающего разные по высоте ярусы. Вплоть до конца XIX века единственным вариантом организации такого скелета были деревянные и металлические конструкции.

Сейчас для этой цели широко используется железобетон. Выкладка балок при строительстве должна производиться со скрупулезной тщательностью даже в том случае, если сооружают частный дом или дачу. Ничтожные с виду перекосы могут привести к обрушению всех конструкций. Разумеется, необходимы и точные расчеты. Давно уже никто не полагается всерьез на глазомер и интуицию строителей.

Крепление деревянных балок перекрытия с видео укладки

В качестве наката, на который укладывают изоляцию, рекомендуется применять щиты. Существует два типа щитов для накатов: ЩС — со сплошным опиранием щита на черепные бруски или полки клееных балок и ЩП — с опиранием на балки с помощью поперечных планок.

Наряду с деревянными щитами применяют накаты из ребристых или пустотелых гипсовых или легкобетонных блоков, которые несколько тяжелее деревянных, но невозгораемые и устойчивые к загниванию. Для достижения необходимой звукоизоляции от воздушного переноса по накату делают глинопесчаную смазку толщиной 20-30 мм, поверх которой укладывают засыпку из шлака или сухого прокаленного песка толщиной 60-80 мм.

Засыпка и смазка повышают звукоизоляцию перекрытия. Смазка закрывает щели между досками накаток и неплотности в местах примыкания к балкам, засыпка из пористого материала поглощает часть звуковых волн.

Над холодными подвалами, подпольями и в чердачных перекрытиях засыпка является теплоизоляцией.

Конструкция пола по деревянному перекрытию состоит из дощатого настила из строганных шпунтованных досок. Крепление деревянных балок перекрытия выполняется гвоздями к лагам из пластин, укладываемых поперек балок на расстоянии 500-700 мм.

Под всей площадью пола, благодаря лагам, создается сплошная воздушная прослойка, которая сообщается с воздухом помещения через расположенные в полу по углам комнат решетки. Это обеспечивает вентиляцию подпольного пространства и удаление из него водяных паров.

При укладке деревянных балок перекрытия в местах пересечения лаг с балками используют упругие прокладки из двух-трех слоев рулонного материала или полужесткого оргалита, что повышает изоляцию перекрытия от переноса звуков.

Для уменьшения высоты перекрытий между этажами деревянными балками пол укладывают непосредственно по балкам, однако отсутствие лаг ухудшает звукоизоляцию и затрудняет выравнивание пола по уровню во время его укладки.

Щели между стеной и полом закрывают деревянными брусками фасонного профиля. Брусок, прибитый к полу, называют галтелью, к стене — плинтусом. Подполье в этом случае вентилируют через щелевой плинтус или вентиляционные решетки в плинтусах.

Нижнюю поверхность деревянных перекрытий — потолок — обивают листами сухой штукатурки или оштукатуривают по драни.

Для опирания концов деревянных балок на каменные стены в последних, как правило, оставляют гнезда. При проникании в холодное время года в гнезда наружных стен из помещения влажного воздуха водяной пар будет конденсироваться при прикосновении с холодными стенками гнезда. Поэтому при опирании деревянных балок на каменные наружные стены предусматривают защиту концов балок от конденсационного увлажнения и загнивания — обрабатывают их антисептиком — 3% -ным раствором фтористого натрия на длину 750 мм, а боковые поверхности концов балок для изоляции от них кладки оклеивают в два слоя толем на смоле. Гнезда для балок делают таких размеров, чтобы вокруг их концов оставались зазоры шириной 20-30 мм. Зазоры плотно заполняют раствором, что предохраняет концы балок от доступа к ним водяного пара из помещения. Торцы балок толем не склеивают, что дает возможность влаге испаряться из древесины, причем водяные пары выходят из гнезда наружу сквозь кладку.

Глубину заделки принимают равной 180 мм. Между торцом балки и кладкой должен быть оставлен зазор не менее 30 мм во избежание соприкосновения торца балки с кладкой и в целях обеспечения испарения из него влаги.

Видео «Перекрытия по деревянным балкам» поможет вам лучше понять технологию процесса:

Устройство перекрытия по деревянным балкам

Установка деревянных балок перекрытия позволяет решить такие задачи:

  1. достичь необходимых показателей прочности и жесткости перекрытия;
  2. обеспечить соответствие звукоизоляции и сопротивления теплопередаче уровню необходимому для энергосбережения;
  3. выдержать соответствие установленным нормативам показателей паро- и воздухопроницания.

Выбор балки для межэтажных перекрытий:

Балки перекрытия из бруса. Чаще всего для изготовления балок выбирают брус прямоугольного сечения. Высота бруса должна находится в пределах 140-240 мм, а толщина 50-160 мм. При этом выдерживается правило: толщина балки составляет не менее 1/24 от ее длины. Профессионалы отмечают, что большая прочность присуща деревянной балке с соотношением сторон 7:5.

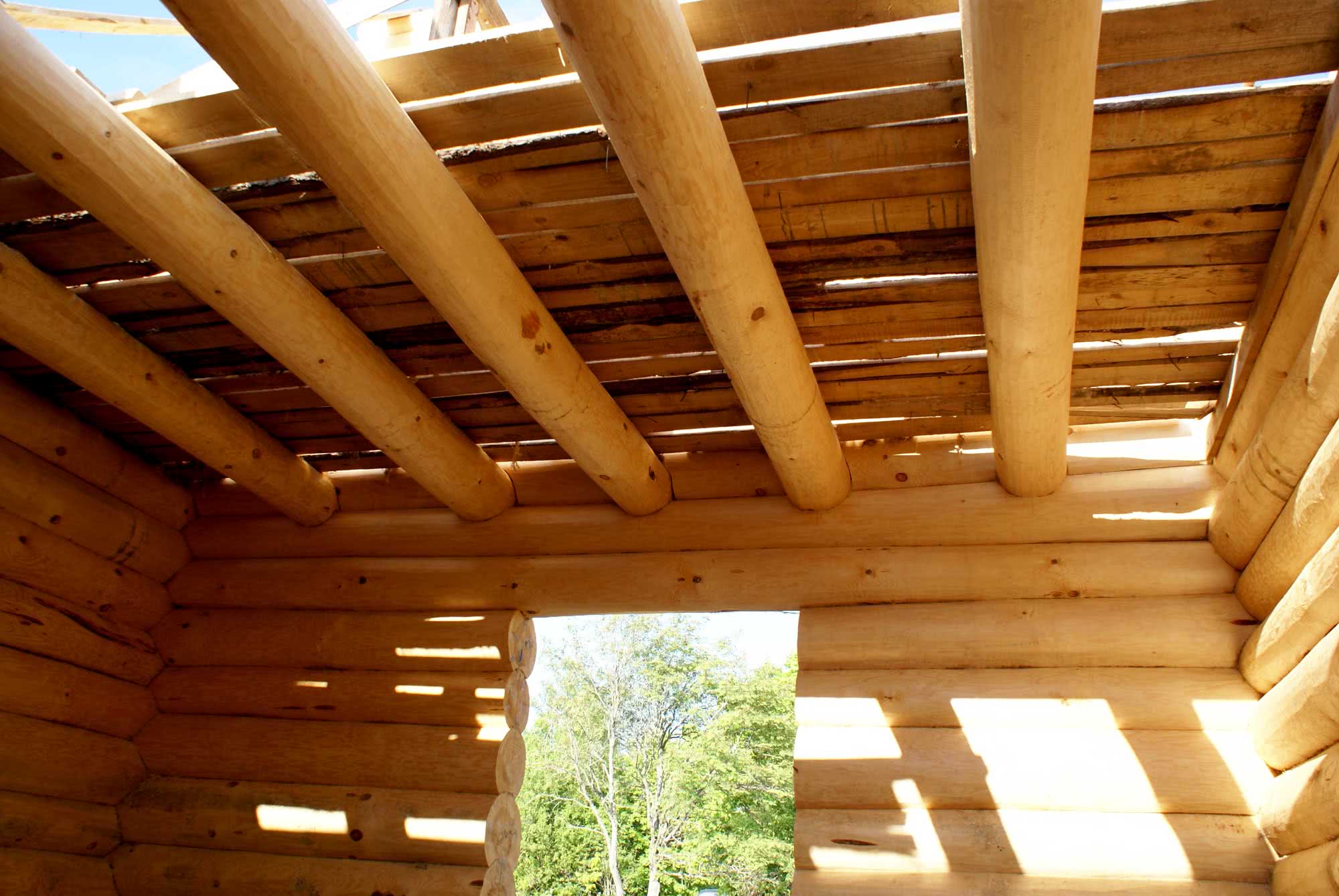

Балки перекрытия из бревна. Экономически более выгодное решение. Бревно обладает большой стойкостью к нагрузкам, но и низкой стойкостью к изгибу. Бревно пригодно для использования только если выдержано в сухих условиях не менее одного года.

Балки перекрытия из досок. Использование доски приводит к уменьшению потребляемого для устройства перекрытия количества пиломатериалов. Но, стоит отметить, что в данном случае понижается устойчивость перекрытия к огню, долговечность и звукоизоляция. Обычно доска используется при строительстве чердачного перекрытия. Чтобы усилить доски можно воспользоваться приемом — срастить вместе две доски по длине. Тогда суммарное сечение будет соответствовать уровню нагрузки. Такая конструкция может выдерживать нагрузку в 2 раза большую, нежели бруса или две доски, уложенные вплотную друг к другу. В данном случае крепление осуществляется саморезами или гвоздями, зафиксированными в шахматном порядке с шагом 20 см.

Рекомендуем! Подробное описание деревянных балок перекрытия — типы, виды, расчет балки на изгиб, прочность и нагрузку.

Сечение балок деревянного перекрытия

Напрямую зависит от величины предполагаемой нагрузки на балки. Нагрузку делят на постоянную, создаваемую полом, мебелью, и переменную, зависит от количества одновременно находящихся на перекрытии людей и предметов.

Способ монтажа деревянных балок перекрытия

Монтаж цельных деревянных балок Укладка цельных деревянных балок.

В данном случае балки укладываются без сращивания. Чтобы минимизировать прогиб, нужно укладывать их вдоль более короткой стены. Таким образом, количество балок увеличится, но длина каждой отдельной балки уменьшится.

Монтаж усиленных (срощенных) балок Укладка усиленными (срощенными) балками.

Этот способ монтажа предполагает монтаж стыка на внутренней стене постройки.

Укладка балок короткими прогонами Укладка короткими прогонами.

На жаргоне строителей их называют разменниками. По сути, это балки, уложенные перпендикулярно к продольным балкам. Служат для усиления перекрытия.

Схема укладки балок короткими прогонами

Материал подготовлен для сайта www.moydomik.net

Следует учесть, что устройство перекрытия по деревянным балкам будет надежным при условии правильного выбора породы дерева. Так, не подходят для этого вида работ лиственные породы. Причиной этому является плохая устойчивость на изгиб, а вот древесина хвойных пород подходит идеально. Главное, чтобы она была очищена от коры и обработана антисептическим раствором.

Плюсы деревянных балок перекрытия:

  • малый вес. Это позволяет уменьшить нагрузку на стены и фундамент дома, упростить транспортировку и облегчить процесс монтажа;
  • возможность выполнять работу вдвоем, своими руками, без привлечения специальной техники;
  • доступность и сравнительно низкая стоимость;
  • возможность уложить изоляцию;
  • высокая скорость проведения работ.

Минусы деревянных балок перекрытия:

ограничения по длине закрываемого пролета. Длина деревянных балок не превышает 6 000 мм, а закрывать они могут максимум 4 500 мм. без установки дополнительной вертикальной опоры;

потребность в дополнительной защите древесины от гниения, биологического разрушения и расколов;

зыбкость. Деревянная балка может «играть» при перемещении по ней людей и создавать дополнительный шум. Требуется устройство дополнительной звукоизоляции.

Какие слои конструкции существуют?

Монтаж сооружения конструкции необходимо выполнять по правилам. Пирог деревянного перекрытия состоит из:

  • балок;
  • подшивки;
  • лаг;
  • теплоизоляции;
  • пленки для гидро- и пароизоляции;
  • звукоизоляции.

Каждый элемент выполняет свою роль, поэтому слои перекрытия возводятся в определенном порядке, и к ним предъявляется ряд требований.

Балки

Это основа или опора деревянного перекрытия. Они служат «фундаментом» для остальных слоев «пирога» и крепятся на несущих стенах.

В период эксплуатации здания балки несут на себе всю нагрузку

Поэтому основное внимание следует обратить на расчет балок перекрытия

Подшивка

Подшивка или настил выполняется для потолочной поверхности с помощью плит ОСБ или фанеры. Иногда этот слой называют черновым покрытием.

Лаги

Чтобы не укладывать доски пола прямо на балки перекрытия, необходимо вначале смонтировать по балкам лаги. Затем уже сверху можно укладывать настил из досок. Монтаж лаг позволяет правильно выполнить межэтажное утепление по балкам.

Утепление

Теплоизоляция — это тоже обязательная часть пирога. Выбор материала для слоя зависит от назначения и типа перекрытия.

Основные критерии выбора утеплителя:

  • воздухопроницаемость — балки должны дышать;
  • теплопроводность;
  • влагостойкость;
  • пожаробезопасность материала;
  • срок эксплуатации
  • экологичность.

Укладка утеплителя производится между лагами.

Виды утеплителей для чердачного перекрытия:

  • насыпные;
  • рулонные;
  • напыляемые;
  • плитные.

Пленки для гидро- и пароизоляции

Проникновение потоков пара через утеплитель негативно воздействует на конструкцию деревянного перекрытия.

Чтобы этого избежать, укладывается слой пароизоляции и пленка гидроизоляции. Применяется специальная мембрана.

Основные параметры материала – низкий коэффициент паропроницаемости и способность пропускать пар только в одном направлении (из утеплителя в воздух). Чтобы конструкция работала правильно, между досками пола и мембраной необходимо оставить воздушную прослойку.

Мембрану следует укладывать на балки, а воздушный зазор обеспечивают лаги, уложенные перпендикулярно балкам.

Звукоизоляция

Основное требование – повышенный коэффициент звукопоглощения.

Для качественной укладки звукоизоляции следует выбирать размер лаг так, чтобы они на 15-20 см не доходили до стены. Затем уложить их на балки поперек, а воздушные проемы между стеной и балками заполнить звукоизоляционным материалом.

Подробнее об устройстве звукоизоляции для деревянных перекрытий читайте здесь.

Установка перекрытий

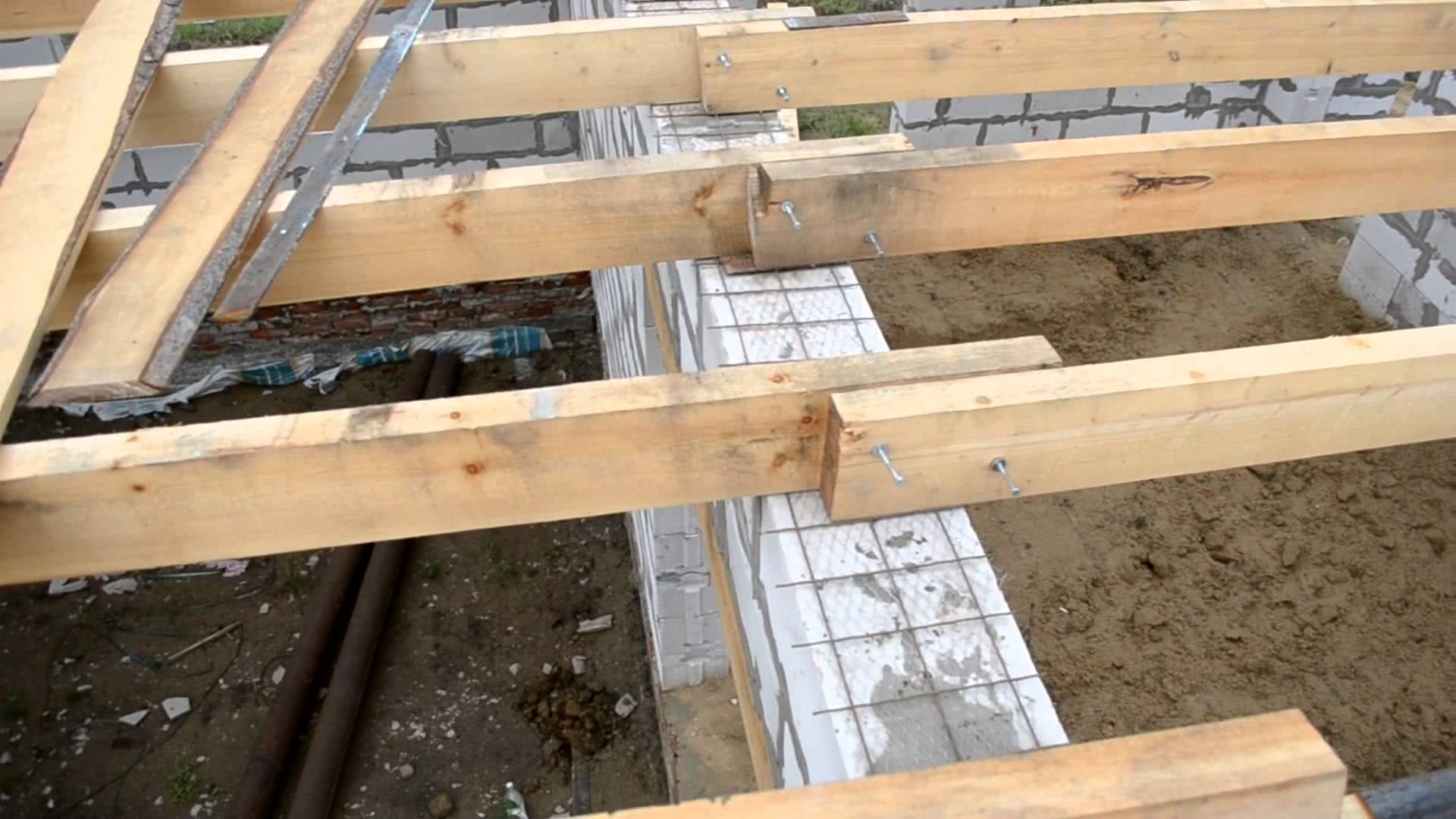

Монтаж балок перекрытия выполняется по размеченным маячкам для соблюдения параллельности и интервала. На начальном этапе производится установка крайних балок. Для этого их выпиливают нужной длины с выполнением скосов в торцах под углом 60º, тщательно обрабатывают антисептиком, а затем обвёртывают в толь внахлёст длиной 15 см и подвергают термическому нагреву. Такая обработка позволяет максимально долго сохранить целостность древесины и предотвратить её порчу, особенно при контактировании с ненатуральными материалами либо металлом. В некоторых случаях допускается обрабатывать только концы, которые будут входить в стену для соблюдения эстетичности и декоративности потолков.

Рисунок 4. Монтаж чердачного перекрытия на обвязку.

Правильность положения балок определяют при помощи отвеса и уровня. Перекосы при этом допускать крайне не рекомендуется, поскольку нагрузка будет распределяться неравномерно и снизится расчётный срок их эксплуатации.

Рисунок 5. Способ установки балок перекрытия при недостаточной толщине стен.

Промежуточные балки устанавливают по специально изготовленному шаблону, а положение контролируют при помощи длинной рейки. При необходимости под них устанавливают обрезки досок для обеспечения центровки и надёжной фиксации. Укорачивать балки под размеры отверстий в стене запрещено, а также стёсывать концы или подкладывать щепы. Торцевые части балок всегда оставляют открытыми. Если толщины стен не хватает, то концы балок заделывают цементным раствором.

Устройство перекрытия по деревянным балкам зависит от его типа и необходимости установки изоляционных слоёв. Для выполнения монтажа гидро-, паро- и теплоизоляции необходимо выполнить обшивку балок плитами ДСП толщиной 10-15 мм. При этом их нужно располагать относительно несущих частей перекрытия так, чтобы стыковочные швы приходились на балки. Затем в образованные ниши укладывают слой пароизоляции с нахлёстом 15 см и проклеиванием скотчем. Поверх него настилают теплоизоляцию, в качестве которой обычно выбирают минеральную или каменную вату. Укладка должна быть максимально плотной без минимальных зазоров. Сверху укладывают гидроизоляционный слой и производят обшивку досками с толщиной не менее 25-30 мм.

Рисунок 6. Укладка теплоизоляции.

Количество слоёв определяется из назначения перекрытия и в каждом конкретном случае от установки того или иного слоя можно отказаться. Но излишняя экономия в случае несоблюдения правил эксплуатации нужно быть готовым к порче древесины и необходимости ремонта перекрытий.

Рисунок 7. Обшивка перекрытия.

Как усилить деревянные балки перекрытия

Удобство работы и легкость материала приводят к тому, что углепластик приобретает популярность как эффективное средство для восстановления балок и строительных конструкций.

Ниже приведена схема армирования (усиления) балок перекрытия углеволокном.

Усиление на торцах деревянными или металлическими протезами

Технология позволяет усилить балку в местах стыка с несущей стеной. Это именно то место, где, за счет перепадов температур повреждение древесины происходит быстрее.

На схеме ниже показана технология усиление протезами из швеллера, прокатного профиля

Монтаж пруткового протеза

Прутковый протез системы Дайдбекова выполняется из двух спаренных ферм, которые изготавливаются из обрезков арматурной стали сечением (диаметром) 10-25 мм. Длина протеза должна быть на 10% больше двойной длины сгнившего конца балки, но не более 1,2 м.

  1. Установить временные опоры под перекрытие на расстоянии 1-1,5 м от несущей стены, состоящие из стоек и прогона.
  2. Разобрать перекрытие снизу на ширину 75 см и сверху – 1,5 м от стены.
  3. Отрезать поврежденный участок балки (0,5м)
  4. Завести заготовку протеза вертикально в междуэтажное перекрытие и повернуть в горизонтальное положение, сначала надвигая на балку, затем, в обратную сторону задвигая в нишу стены.
  5. Сместить и прибить гвоздями сдвижную планку.

Усиление балок шпренгельными затяжками

Тип усиления с изменением условий работы

Усиление деревянных перекрытий такими способами предусматривает существенную перестройку несущей конструкции балочных пролетов.

Изменение схемы работы

Если нет возможности усилить деревянные балки перекрытия, можно попытаться их разгрузить, т.е. распределить нагрузку с существующих балок на дополнительно установленные элементы.

Усиление перекрытий путем установки дополнительных балок

Если существующие лаги находятся в целости и сохранности, увеличить их несущую способность можно посредством увеличения их количества. Установка дополнительных деревянных балок позволит увеличить нагрузку на конструкцию. Устанавливая новые лаги нужно обязательно защитить их торцы рубероидом, чтобы избежать повреждения.

Надеемся, что из приведенных способов усиления деревянных балок перекрытия вы подберете именно тот, который решит вашу проблему наилучшим образом и с минимальными затратами.

Изготовление и габариты траверсы

Деревянные двутавры изготавливается совершенно по другой технологии, чем аналогичные металлические конструкции, хотя общее сходство у них есть.

И деревянные и металлические двутавровые балки имеют три основных элемента:

  • Верхнюю полку;
  • Нижнюю полку;
  • Перегородку.

Но в отличие от железных изделий, у деревянных перекрытий каждый из составляющих элементов изготавливается отдельно, и затем происходит сборка всей конструкции. Стенкой может быть ОСП или толстая фанера, а полки выполняются либо из цельного дерева, или из клееного бруса. Связываются между собой они с помощью пазов и крепятся посредством клеевого соединения. Обычно применяются габариты балок следующие: 200×80 и перегородка толщиной 27 мм.

Стандартные габариты двутавровой деревянной балки

В зависимости от нагрузки, разработаны различные технологии изготовления деревянных двутавров, при этом материал и размеры у них будут различные. Более наглядно это можно увидеть из ниже приведенной схемы:

На производстве при изготовлении деревянных перекрытий, как правило, используется специальное оборудование (станки фрезерные, циркулярные, установки для склеивания, пресса и др.)

Разновидности балочных перекрытий из дерева

Все балочные перекрытия из дерева делятся между собой по назначению и виду материала, из которого они изготовлены. По назначению они могут быть: межэтажными, чердачными, подвальными и цокольными. По виду материала балки могут быть изготовлены из цельной древесины или клееной.

деревянные перекрытия в доме из газобетона

Деревянные перекрытия

Межэтажный пролет должен быть прочным и надежным. Во внутренний объем между потолком и полом укладываются звуко- и пароизоляционные наполнители. Потолочная часть зашивается необходимым материалом, сверху укладывается пол.

Межэтажный пролет

Чердачное перекрытие может устанавливаться как элемент крыши, являясь частью ее стропильной конструкции. Может быть установлено, как отдельный независимый элемент. С целью сохранения тепла, обязательно оборудуется паро- и теплоизоляцией.

Чердачное перекрытие

Перекрытие подвала и цокольного этажа должно быть большой прочности и выдерживать высокую нагрузку. Эти пролеты оборудуются тепло и пароизоляцией, чтобы не допустить проникновение холода из подвала.

Деревянные перекрытия цокольного этажа

Балки отличаются между собой по видам, которые имеют свои преимущества и недостатки. Для изготовления цельных балок применяется древесина твердых пород. Существенным недостатком цельномассивных деревянных балок является ограничение по длине, которое не может превышать 5 метров.

Часто устанавливают такие деревянные перекрытия в доме из газобетона.

Цельные деревянные балки

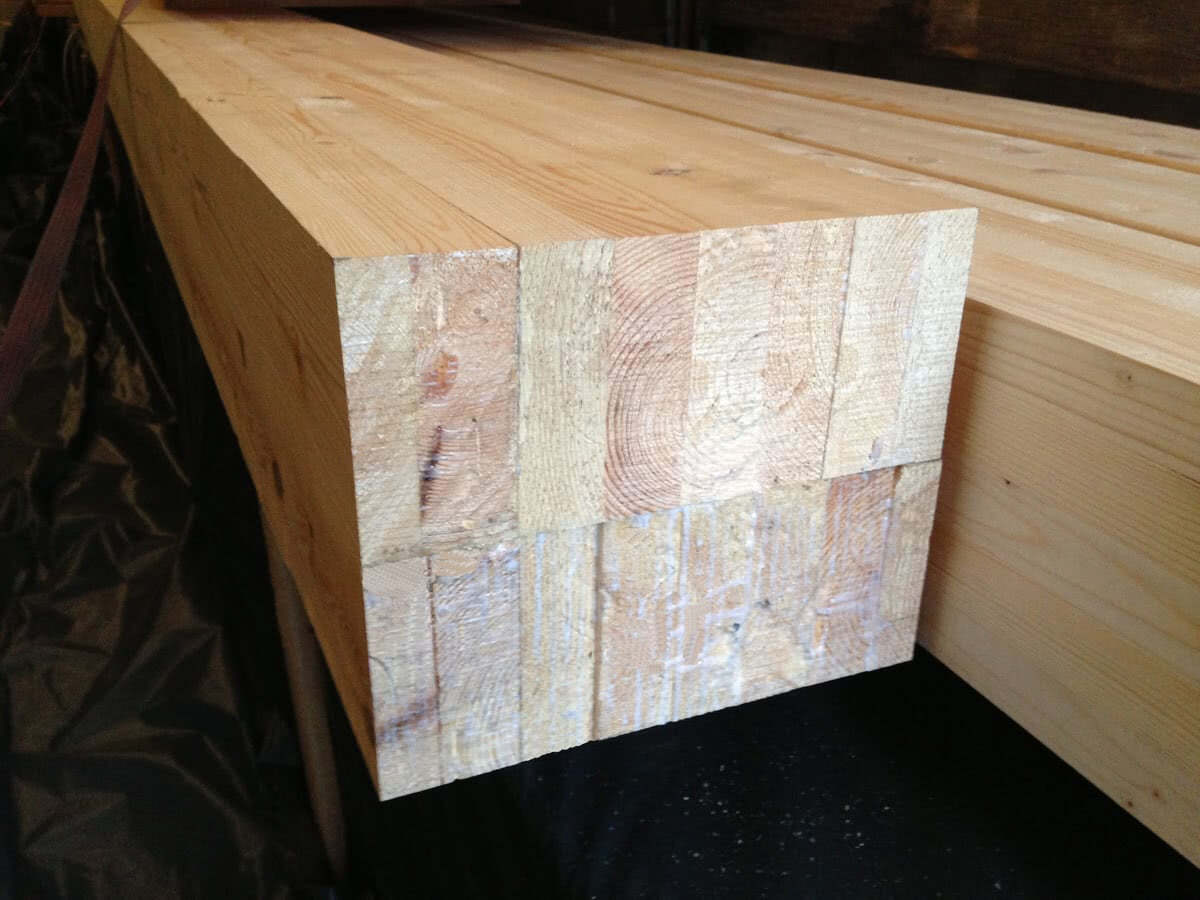

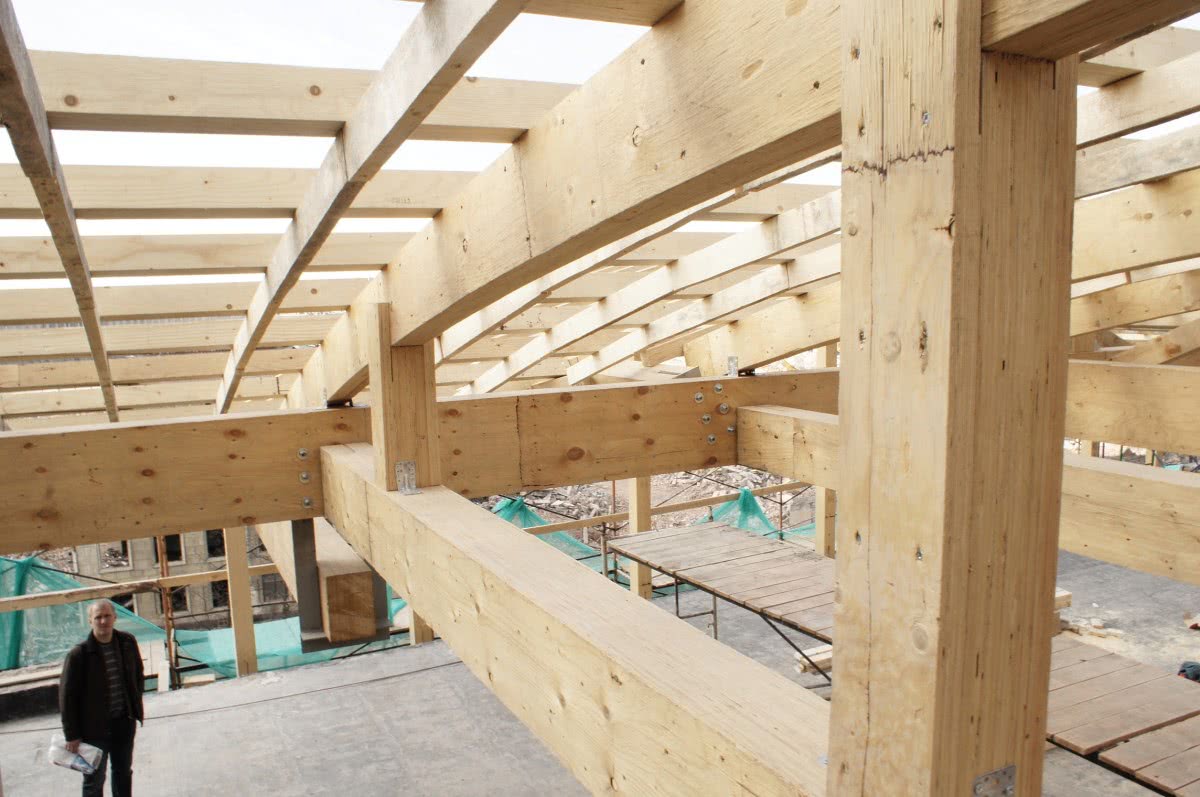

Балки из клееной древесины объединяют высокую прочность и эстетику. Их применение существенно увеличивает предельную длину, которая может составлять до 20 метров. Учитывая то, что клееные перекрытия выглядят красиво, их зачастую не закрывают потолком и они служат элементом дизайна.

Клееные балки

Они имеют еще несколько существенных преимуществ, к которым относятся:

  • способность перекрыть большие пролеты;
  • простота их установки;
  • небольшая масса;
  • большой период эксплуатации;
  • высокий уровень пожарной безопасности;
  • не поддаются деформации.

Деревянные части балок перекрытия могут иметь прямоугольное сечение, что характерно для бруса или доски, или же круглое, изготовленное из бревна.

Перекрытие из цельных бревен

Порядок расчёта

Определить шаг балок деревянного перекрытия, их размеры и количество помогает предварительный расчёт. Перед проведением таких операций необходимо:

  • провести замеры пролёта между несущими стенами жилого здания;
  • рассчитать нагрузку, которую будет испытывать перекрытие после монтажа;
  • провести расчёт сечения и шага балок по специальным таблицам.

Длина балок основания для устройства крыши состоит из размера пролёта и необходимой величины запаса в пределах 10–15 см для устройства надёжного перекрытия при опоре на стену. Длина пролёта – расстояние между внутренними частями противоположных стен в жилом доме или любой другой постройке. Самым популярным вариантом в частном строительстве считается расстояние от 2,5 до 4 м. При величине пролёта больше 6 м для монтажа перекрытия используются деревянные фермы.

Точные расчёты может выполнить только специализирующаяся на этом строительная организация. При самостоятельных вычислениях отталкиваются от следующих значений:

  • общая нормативная нагрузка на квадратный метр перекрытия при использовании утеплителя (минеральной ваты) составляет 130 кг/м2;
  • при использовании толстых досок и тяжёлого теплоизоляционного материала нормативная нагрузка увеличивается до 150 кг/м2, общая с учётом коэффициента безопасности 1,3 – до 245 кг/м2;
  • в мансардном помещении на перекрытие действуют временные нагрузки от установки мебели или перемещения людей – общая нагрузка составит 350 кг/м2;
  • общая нагрузка для междуэтажных пролётов не менее 400 кг/м2.

Все указанные величины считаются базовым значением для дальнейших расчётов.

Технические требования

Для балки очень важен такой показатель, как максимальная длина без опор. Простейший способ определить его – воспользоваться онлайн-калькулятором

Во внимание принимаются:

  • размеры пролетов;
  • способы закрепления конструкций;
  • величина нагрузки согласно проекту.

Важно знать, что для определения шага и сечения балок используются специальные таблицы. При подборе несущих участков учитывается их толщина: в деревянном доме она составляет от 0,1 до 0,2 м

Определяя длину балок, кроме расстояния, разделяющего стены, добавляются 0,2-0,25 м на двустороннее опирание. Простая деревянная балка в длину может составлять до 6 м. При изготовлении из клееного дерева этот показатель вырастает до 9 м.

Подбор перекрытий для каркасного дома куда сложнее, чем для деревянного жилища. Дело в том, что ошибки могут оказаться намного серьезнее. Строители, не имеющие опыта или работающие непрофессионально, могут совершить немало промахов. Необходимую информацию можно почерпнуть из СП 31-105-2002. Независимо от массы давящей нагрузки, категорически нельзя использовать сырую древесину, так как иначе можно столкнуться с трещинами. Дерево придется обязательно обеззараживать и обрабатывать смесями, препятствующими возгоранию.

Балки должны крепиться на верхние обвязки несущих стен или на прогоны. Нельзя уменьшать сечение элементов, запиливая вырез, чтобы стыковать изделия с обрезкой. Стальные опоры балок должны по высоте совпадать с самими балками. И металлические, и бетонные балки:

  • не должны иметь ржавых и жирных пятен;
  • соответствуют требованиям ГОСТ по отклонениям от плоскостности, прямолинейности;
  • соответствуют эталонам отделки;
  • содержат материал с определенной прочностью на сжатие.

Заключение

Во многих случаях межэтажные конструкции из бруса могут быть единственно возможным решением, особенно при строительстве каркасных и бревенчатых домов. Так же они всегда используются при возведении строений из пено и газобетона, поскольку несущие характеристики этого строительного материала не предусматривают перекрытий из более тяжёлых конструкций, к примеру, таких как железобетон.

Кроме того, деревянные перекрытия имеют достаточно долгий срок службы, который может быть долее 50 лет, а в случае необходимости его сравнительно легко можно отремонтировать. Для этого достаточно разобрать небольшой участок пола, извлечь повреждённые элементы и заменить их на новые. Такой ремонт может занять всего несколько часов и не доставит больших неудобств жильцам дома.
