Как сделать бетономешалку своими руками из бочки: пошаговая инструкция

Оглавление

Работа с бетономешалкой

Бетономешалка — инструмент очень простой, однако при работе с ней есть много мелочей, способных заметно облегчить процесс.

О них и поговорим.

Подготовка бетономешалки к работе.

Больше всего неудобств в работе с бетономешалкой вызывает налипание раствора на поверхности емкости.

Налипает он как снаружи, от брызг, так и внутри, вследствие непромеса. Скапливается в пространствах между лопатками и на выходном сужении.

Самый простой, и как правило самый популярный, но в то же время и самый вредный способ удалить такие налипания — это обстучать бетономешалку молотком, после того как налипший раствор засохнет. И наверняка не ошибусь, если предположу, что 90% мешалок постоянно звенят под ударами молотков и кувалд.

И что в результате?

1. Вмятины на корпусе, которые потом ещё больше собирают раствор.

2. Оббитая фирменная краска, и как следствие, ржавчина.

3. Невозможность дочиста выбить засохший раствор, особенно в местах крепления лопаток к корпусу.

4. Неизбежное постепенное разрушение центрального опорного подшипника, и выход бетономешалки из строя.

Всего этого можно избежать, и работать в удовольствие этим инструментом очень долго, если перед началом эксплуатации емкость бетономешалки обработать антикоррозийным, водоотталкивающим составом.

Лучше всего для этих целей подходят автомобильный антикор, и силикон, продающийся в строительных магазинах. Одной такой обработки, хватает на 2-3 месяца непрерывной работы, после чего её можно повторить.

Автоантикор всё же лучше. Сначала я покрывал сужение силиконом, внутри и снаружи, но потом применял только антикор. Причём именно тот, которым делают после продажную подготовку в автосалонах.

К антикору, да и к силикону, практически ничего не прилипает, а что всё же зацепится, то легко смывается водой, зато у них самих отличная агдезия и износоустойчивость, что позволяет им долго держаться на поверхности, в чрезвычайно экстремальных условиях.

Отдельный вопрос по шестерёнке, а именно можно/нужно её смазывать, или нет.

Некоторые производители говорят об этом в инструкциях, но не все, а те которые говорят, прямо запрещают это делать, и вот почему.

Шестерёнка открытая, и при наличии смазки на неё налипнет гораздо больше мусора, даже относительно крупные галыши могут прилипнуть и попасть на зуб.

В результате вместо предполагаемой пользы, получится гарантированный вред.

Переходим к установке.

Установка бетономешалки.

Правильная установка бетономешалки избавит Вас в дальнейшем от лишней суеты во время работы.

Мешалка — инструмент довольно тяжёлый, и постоянно вибрирующий, особенно при неполной загрузке, или приготовлении раствора.

На мягком грунте она норовит в него просесть, одной из своих трёх точек, и перекоситься, а на твёрдом основании — сместиться в ту или иную сторону. Поэтому бетономешалку сразу нужно установить твёрдо и фиксировано, но в то же время и мобильно.

То же касается и ванны, если Вы будете её использовать в качестве ёмкости для приёмки раствора. Кстати, старая железная ванна удобнее, чем квадратная строительная бадья.

Во-первых — её проще найти на шару, во-вторых — она легче, в третьих — её проще промывать, в четвёртых — из неё легче и чище вынимается раствор, нужно лишь немного подрихтовать края лопаты, т.е. сделать их чуть более скруглёнными.

Достигаются эти условия очень просто. Нужно сделать вот такие опоры:

Ещё одним обязательным условием, является твёрдая площадка с загрузочной стороны. Это может быть лист железа, или на худой конец, деревянный настил, на который будет насыпаться песок или ПГС.

Изготовление бетономешалки

Смешение компонентов происходит под действием крутящего момента барабана и силы тяжести (гравитационный способ). Ни о какой мешалке типа блендера или дрели и речи быть не может. Исходная смесь относится к трудно перемешиваемым.

Принцип действия

Для приготовления, в ходе перемешивания должен быть задействован сразу весь ее объем. Поэтому выгоднее, как по энергозатратам, так и по фактору производительности, перемешивать смесь в барабане под действием силы тяжести. К тому же, такую установку легче изготовить в домашних условиях

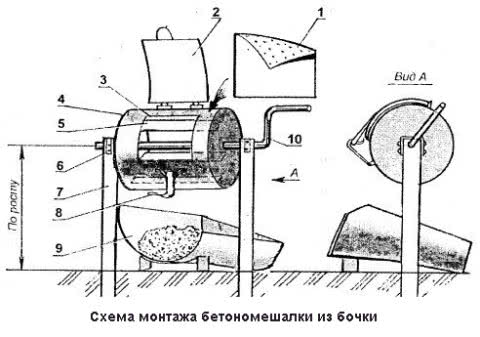

Изготовление установки, схема

Исходные материалы и оборудование

Чтобы сделать такое устройство потребуется как минимум некоторые навыки работы с металлоконструкциями, и умение их соединять.

Проще всего, конструкцию сделать сварную. Поэтому, помимо набора необходимых материалов, потребуется еще и сварочный аппарат и, естественно, человек, умеющий с ним обращаться.

В качестве исходных надежных материалов, позволяющих применять мешалку практически бессрочно, подойдут:

Достаточной толщины металлическая емкость в форме цилиндра. Это может быть бочка на 80-200 литров. Однако чем больше ее объем и, соответственно, масса загружаемой исходной смеси, тем тяжелее ее будет вращать.
Металлический пруток (арматура диаметром 8-12 мм), уголок с ребром от 25 мм для стойки и ручек.
Муфты, шарниры, подшипники.

Чертеж

Этапы изготовления

Устройства, чертежи которых в большом изобилии имеют в общем доступе, могут иметь индивидуальные детали, но в целом схожую конструкцию. Поэтому и процесс их изготовления делится на одинаковые этапы.

Рассмотрим один из наиболее простых вариантов:

Приготовить емкость. Это может быть старая железная бочка. Главное, чтобы она была достаточно прочная и герметичная, без трещин и дырок.
Изготовить небольшой люк в середине боковой поверхности бочки. Для этого нужно аккуратно вырезать в ней прямоугольник или квадрат со стороной около 30 см. Из этого отрезка нужно изготовить дверцу для люка, закрепив его на шарниры к бочке.

В ходе эксплуатации люк должен надежно и, главное, герметично закрывать бочку. Для этого лучше использовать резиновые уплотнители. Полоску резины можно приклеить по периметру люка. Сам же люк нужно закрывать перед работой на задвижку или обычный дверной шпингалет.

Далее барабан (бочку с люком) нужно закрепить на вращающуюся ось, которая в свою очередь устанавливается на надежный каркас (Смотрите, как показано на фото). Соединение оси, крепящейся к бочке, с рамой стойки может быть как с помощью плотно обживающих ее хомутов, так и посредством муфт с подшипниками.

Ручной агрегат своими руками

Стойка, на которой устанавливается барабан с закрепленной рукоятью и осью для вращения, изготавливается из прочного материала – металлических уголков, труб, арматуры, брусков или досок достаточной толщины.

Установка с электроприводом самодельная

Электропривод

Если планируется большой объем работ, например, заливка фундамента для двухэтажного коттеджа, то перед строителем возникает естественный вопрос — как сделать самому установку с электроприводом?

На конструкцию устройства внесение этой детали практически не повлияет. Только в месте, где расположена ручка для ручного вращения барабана, устанавливается электродвигатель, напрямую соединяемый с осью барабана или через редуктор.

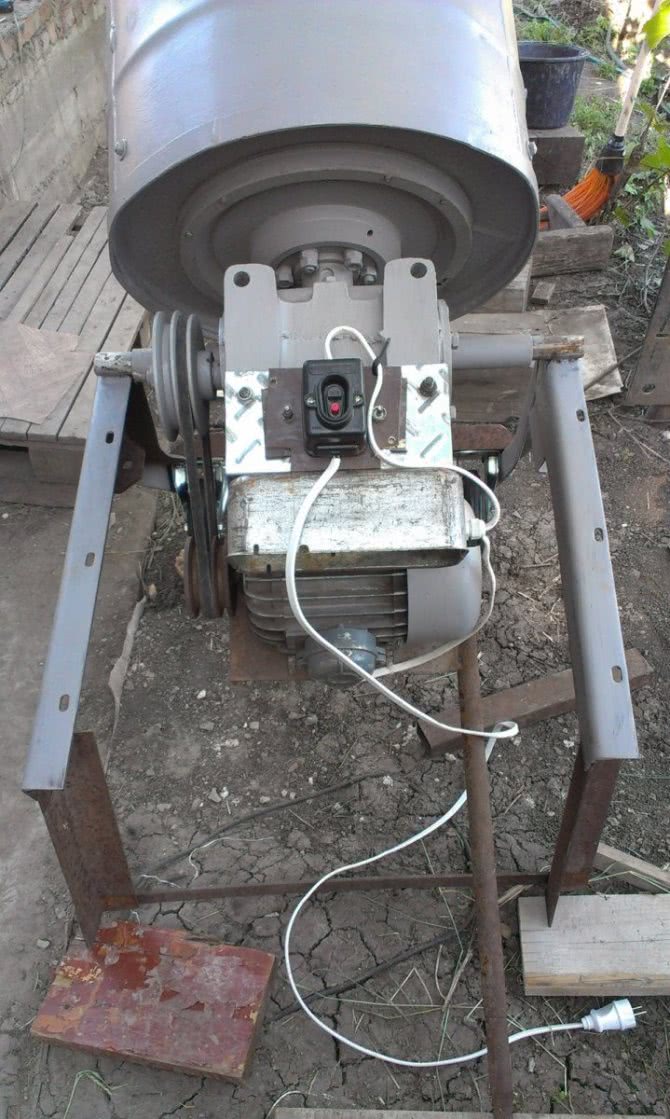

Установка с электроприводом своими руками

Электрический двигатель должен иметь достаточную мощность, хотя все зависит от объема барабана. Так для 200 литровой бочки, производящей 7-8 ведер готового материала за один цикл, необходимо устанавливать двигатель мощностью не менее 2 кВт. При этом, рабочая скорость вращения барабана должна находиться в пределах – 20-40 оборотов в минуту.

Электрический мотор

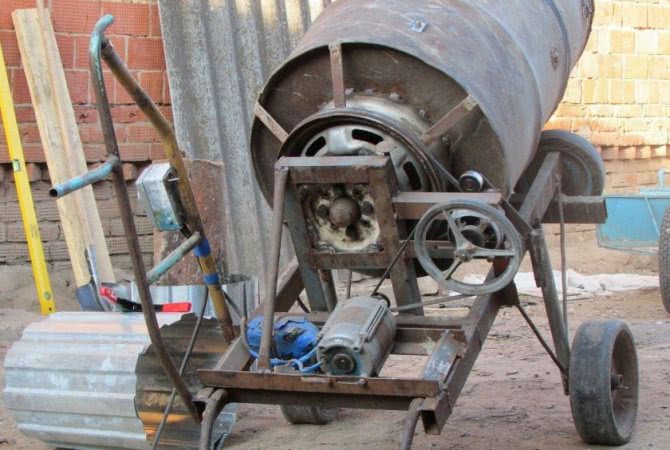

Мобильная установка

Виды мешалок и принцип действия

Для приготовления бетона на месте его потребления используются устройства одного из 2-х типов. В бетономешалке непосредственного действия перемешивание компонентов производится в неподвижной емкости вращающимися лопастями. Такие конструкции обеспечивают высокую однородность смешивания при приготовлении жестких растворов в сочетании с небольшой крупностью заполнителей. Эти массивные агрегаты применяются в производстве тротуарной плитки и различных кладочных камней. Для работы в построечных условиях они не слишком подходят.

Здесь применяются устройства другого типа. Гравитационные мешалки представляют собой вращающийся барабан грушевидной или цилиндрической формы с отверстием для загрузки компонентов и выдачи готового продукта. Емкость помещается на раме и оснащается собственным приводом и лопастями внутри. Ось барабана способна занимать различные положения относительно горизонта для использования силы тяжести в технологическом процессе.

Закладка компонентов и перемешивание производятся в наклонном положении.

Лопасти при вращении барабана захватывают содержимое, которое снова срывается с них и опускается вниз. Так происходит процесс взаимного проникновения и смешивания материалов.

Помимо принципа действия мешалки подразделяются и по объему. Они бывают от совсем небольших компактных устройств на 60 л до довольно производительных агрегатов объемом более куба. Паспортное значение указывает на объем загружаемых компонентов. В процессе смешивания цементное молоко заполняет пустоты между крупицами песка, а эта смесь помещается между зернами крупного наполнителя. Выход готового раствора на треть меньше объема закладки.

Типы, схемы, чертежи бетономешалок

Аренда самозагружающейся бетономешалки, автомиксера или оформление заказа на бетон с завода сильно бьёт по семейному бюджету. Вырисовывается высокая цена бетона и объёмы, которые за «раз не выработать». Если оформляется заказ на объём, то он должен соответствовать вместимости бетономешалки.

Место строительства на участке может находиться внутри плотной, жилой застройки и тяжёлой технике просто не проехать. Подобная самодельная бетономешалка решает проблемы тех, кто работает с раствором регулярно.

Модификации бетономешалок

По способу получения растворов, бетономешалки разделяют на гравитационные и принудительные.

Игрушка для настоящих мужчин, можно порулить, получить раствор, залить фундамент дома

С гравитацией всё понятно, здесь используется собственный вес (сила тяжести) и сила притяжения, заставляющие компоненты переваливаться и перемешиваться. На внутренних стенках наварены лопасти, дополнительно помогающие перемешиванию.

Электрический привод выручает, когда есть другая работа

Простота конструкции, небольшое потребление электроэнергии при эксплуатации можно отнести к достоинствам этих смесителей. О качественном бетоне, полученном в данных агрегатах, можно только мечтать, если надо сделать тротуарную плитку, шлакоблоки или опорные конструкции. Залить фундамент, сделать отмостки из этого бетона можно.

При интенсивном использовании они окупаются за пару недель.

Для наглядности изучения бетономешалки, работающей по принципу принудительного действия, на фото представлен миксер. Их способы получения растворов аналогичны. Внутри ёмкости подобной бетономешалки зафиксированной неподвижно, вращаются лопасти на валу.
Производительность бетономешалок данного принципа работы в несколько раз больше, чем у гравитационных модификаций и качество растворов лучше.

Самодельная бетономешалка из домашней мастерской

Принудительная бетономешалка своими руками: чертежи и конструктивные особенности при её сборке необходимо учитывать в каждом конкретном случае. Понятно, что самодельная бетономешалка обходится владельцам значительно дешевле.

По внешнему виду и дизайну домашние изделия будут уступать заводским агрегатам, но они позволяют решить проблему получения бетона необходимого качества в домашних условиях.

Она может быть такой

Вычертите схему бетоносмесителя принудительного перемешивания и определитесь с комплектующим оборудованием, инструментами.

Реализованная конструкция на практике

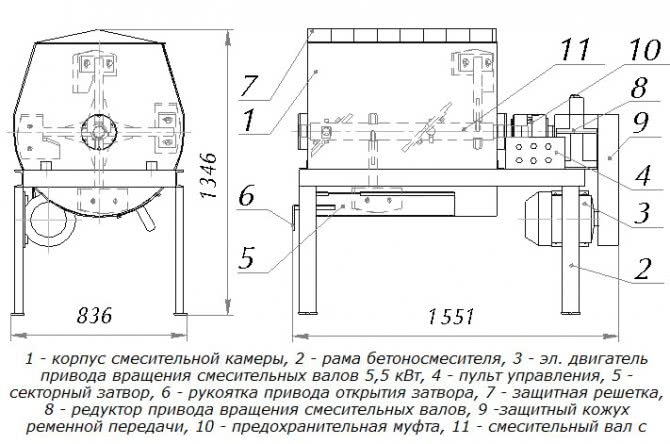

Чертеж бетоносмесителя принудительного действия даёт полную картину о размерах агрегата, а спецификация о комплектующих узлах и деталях.

Разобравшись с чертежами и схемами, можно приступать к закупкам необходимых составляющих, или что-то найти в домашней мастерской под названием «гараж».

Комплектующие узлы и детали
Инструменты
Ёмкость круглая, диаметром 1,2м и высотой 1,4м
Сварочный аппарат
2 вала с шаровой конструкцией. Шары необходимо приобретать D=50 мм, заводские, калёные. Они не будут деформироваться при эксплуатации
Болгарка
Шкивы на редуктор лучше брать на 3 ремня С-профиль. Можно и на один В-профиль, но есть вероятность, что он будет соскальзывать во время работы
Дрель
Обойма на подшипники D = 140 мм в количестве 2-х штук
Ключи
Редуктор можно найти в гараже. Если он сверху будет ржавый, то ничего страшного. Необходимо провести ревизию его внутренностей

Важно, чтобы валы были с чёткими «зубцами» и неизношенными подшипниками
Отвёртки
Электродвигатель на 3 кВт, можно и на 2,2 кВт, только при полной загрузке самодельный агрегат с принудительным действием будет «пробуксовывать» из-за недостаточной мощности двигателя
Пассатижи
МуфтаЛопасти из рессоры, трубаМеталлические уголкиШвеллер

Особых сложностей в конструкции бетономешалок нет. Домашние умельцы, которые давно перешли в разряд мастеров, могут рекомендовать оптимальные заменители большинству деталям, изготовленным на заводе.

Конструкции самодельных бетономешалок

Простая механическая

Бетономешалка открытого типа

Простая бетономешалка с принудительным механическим перемешиванием показана на рисунке. Ее достоинство по сравнению и описанной выше – больший объем. Привод не обязательно электрический; он может быть и ручным. Выгруз – боковой наклоном бадьи.

Главный недостаток общий для мешалок с цилиндрической бадьей: неважное перемешивание по углам. Второй недостаток – разбрызгивание раствора при оборотах более 35/мин. Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк

Его можно устранить, наварив после сборки миксера обрезанную часть бочки на место и прорезав в ней люк.

Продолжительность замешивания обычного раствора – 5 мин; сухого – 12 мин.

Комбинированная горизонтальная с гребенками

Бетономешалка с гребенчатым иксером

Эта мешалка также может быть и ручной, и электрической. Достоинств два, и весьма существенных: высокая однородность и, соответственно, качество бетона и быстрота замеса. Такая бетономешалка своими руками из бочки дает бетон отменного качества, не уступающий лучшим промышленным образцам, а скорость замеса определяется не временем, а количеством оборотов: 3-4 раза провернул, и раствор готов.

Недостаток один: сложность конструкции. Даже ручная состоит из нескольких десятков наименований деталей. Наименований, не штук. Особого внимания при изготовлении требует выгрузочный люк: карточные петли, шпингалеты и уплотнение для него должны быть очень прочными и надежными. Однако для случаев, когда требуется выполнить значительный объем работ в ограниченные сроки в местах, не обеспеченных электропитанием, это, пожалуй, незаменимый вариант. Бетономешалки такого типа выпускаются промышленностью.

Конструкция бетономешалки с наклоняемой бадьей

«Настоящая электрическая»

Электрическая бетономешалка самой распространенной конструкции, которую чаще всего копируют самодеятельные мастера, особых пояснений не требует. Схема ее представлена на рисунке. Различающихся в деталях конструкций описано множество, и подробные чертежи также легко доступны, поэтому дадим лишь отдельные пояснения:

Днище и горловину бадьи необходимо укрепить приваренными накрест планками.
Бадью лучше делать вращающейся заодно с осью: это усложняет конструкцию рамы, но избавляет от необходимости уплотнения вала в днище бадьи, отчего самодельные мешалки чаще всего и служат недолго.
Лучший миксер для такой мешалки – рамного типа, приваренный к оси.

Вибрационная

Многие домашние мастера, имеющие перфоратор на 1-1,3 кВт с ручным принудительным (не требующим прижатия рабочего органа к стене) включением ударного механизма, пытались делать вибрационные бетономешалки, но чаще всего конструкция оказывалась неудачной.

Типичные ошибки следующие:

Конструкция вибрационной бетономешалки

Неправильный выбор бадьи. Она должна быть обязательно круглой, достаточно высокой и не очень широкой: оптимальное расстояние от краев вибратора до стенок примерно равно его радиусу.
Плоский вибратор. Вибратор из металлического листа не возбудит в растворе нужной системы внутренних волн. Профиль вибратора должен хотя бы приблизительно соответствовать показанному на рисунке. Хороший вибратор получается из двух сложенных вместе тарелок или блюдец; желательно – металлических.
Слишком большой вибратор. Диаметр вибратора – 15-20 см/кВт. То есть, префоратор на 1,3 кВт потянет вибратор из тарелок в 25 см. Более широкий, даже если и будет видимо глазом дергаться, не «раскачает» раствор.
Неправильное расположение вибратора. Вибратор должен располагаться по оси бадьи на расстоянии примерно своего диаметра от днища. Уровень раствора над вибратором также должен быть примерно равен его диаметру.

При соблюдении указанных условий качество раствора получается отличным. Контроль продолжительности замеса – по поверхности раствора. Перестала булькать и шевелиться, пошли волночки – раствор готов. При не ахти каком хорошем цементе или песке до волночек дело может не дойти. В таком случае – 10 мин минимум.

Вывод

Бетономешалку своими руками сделать нетрудно, а скорость работы увеличивается намного даже с самой простейшей мешалкой. И, конечно, приятнее хлебнуть чайку из термоса пока месит, чем надрываться с лопатой. Не чайку и не из термоса – категорически не рекомендуется: качество работы катастрофически падает при самой совершенной технике.

Видео: оригинальный вариант растворомешалки из автопокрышки “на один раз”

***

2012-2020 Вопрос-Ремонт.ру

Вывести все материалы с меткой:

Перейти в раздел:

С какой скоростью мешать бетон?

Мы не будем подробно рассматривать процесс замешивания бетона – это тема отдельной статьи. Отметим лишь тот факт, что момент кручения играет далеко не последнюю роль.

Читать также: Стандарты обжима витой пары

Вот почему редуктор «стиралки» лучше обычного мотора от скутера или авто. Он выдерживает практически любую нагрузку и может работать на невысоких оборотах. 25 полных циклов (оборотов) в минуту достаточно.

Для обеспечения такого количества редуктор может иметь разную схему. Самый простой, типичный вариант, когда редуктор сделан из ремня и шкива. Бетоносмеситель своими руками с моторчиком от мопеда отличается мобильностью. Редуктор удобен и компактен, для функционирования не нужна электроэнергия. Даже если у вас большая территория, сделанный аппарат перемещается по ней без лишних забот и хлопот.

Редуктор в данном случае должен быть цепным, иначе конструкция будет плохо функционировать.

Бетономешалка: для чего нужна и как собрать?

Для чего нужна самодельная бетономешалка? В самом названии уже есть ответ. Это агрегат, который предназначен для смешивания песка и цемента с водой для получения бетона. Зачем нужен бетон, об этом сегодня знает каждый школьник. Не обойтись без этого материала, если вы собираетесь заняться постройкой дома, или, скажем, сделать бетонное крыльцо своими руками, облагородить территорию – чтобы был чистый двор и ровные дорожки.

Конечно, можно вооружиться корытом с лопатой и сделать бетон вручную. Но зачем нужен сизифов труд, когда для этого можно использовать специальную машину? Покупать бетономешалку, если вы не намерены брать строительные подряды, нет никакого смысла. Гораздо интереснее и экономичнее собрать ее своими руками. Тем более, что для этой цели сгодится старая двухсотлитровая бочка.

Приспособление, которое у вас получится в конечном итоге, надежное и простое в обращении. Все, что от вас потребуется, это засыпать в барабан ингредиенты в определенных пропорциях и добавить воды. Соотношение компонентов зависит от того, для чего вам нужен раствор. Обычно, чтобы получить качественный бетон, берут одну часть цемента и добавляют к ней по одной доле песка и отсева (мелкие камешки). Можно, а в некоторых случаях даже нужно, заменять составные части песчано-гравийной смесью (ПГС).

Комбинированная горизонтальная конструкция с гребенками

Бетономешалка с гребенчатым миксером.

В бетономешалках этого типа может использовать ручной замес и электропровод одновременно. Конструкционное исполнение устройства отличается сложностью. Загрузочный люк нужно сделать самому. Для его сооружения понадобятся петли-карты, шпингалеты, уплотнители. Устройство подходит для выполнения масштабных строительных работ в местах без подвода электричества.

Достоинства:

высокая однородность раствора;
качество бетона;
высокая скорость замеса (достаточно четырех поворотов корпуса).

Недостатки:

сложность исполнения в домашних условиях;
много узлов и деталей.

Из чего можно изготовить бетономешалку

Чтобы поправить фундамент дачного домика, залить цементом дорожки, изготовить забор на опорах, обязательно потребуется бетономешалка. Применение промышленной модели не является обязательным, так как это приведет к большим затратам. В данном случае удачным решением будет самостоятельное создание бетономешалки. Для такого агрегата не потребуются большие финансовые вложения.

Изделие, которое планируется изготовить в домашних условиях , должно отвечать следующим требованиям:

Как своими руками изготовить бетономешалку

Многие считают, что небольшой объем смеси достаточно перемешать самому обычным способом при помощи лопаты. Но в итоге выходит смесь очень низкого качества, поскольку перемешивать цементный раствор лопатой в корыте достаточно трудно. Этот процесс требует приложения больших усилий.

Испытание такой физической нагрузки под силу далеко не всем, поэтому легче создать бетономешалку из бочки , чтобы установить ее на свой рабочий участок. Если замешивать раствор в огромном количестве, то в конечном итоге весь состав перед использованием окажется сухим. Смесь начнет терять воду быстрее, чем ее можно будет успеть перемешать до нужной консистенции.

Свойства бетонного раствора, который замешивается с помощью дрели со специальной насадкой, тоже могут оказаться не теми, чтобы соответствовать всем требованиям. Это объясняется тем, что после применения дрели для создания раствора в нем остаются комки песка различных размеров.

Выделяют 3 способа, которые применяются для создания бетонного раствора с использованием бетономешалки:

Гравитационный.
Вибрационный.
Механический.

Насадка дрели должна не только вращаться, инструмент следует передвигать по кругу, а также вперед и назад. Нередко он выходит из строя из-за большого напряжения. Чтобы выяснить принцип действия бетономешалки из бочки, изготавливаемой для выполнения малых объемов работ, следует изучить весь процесс замешивания бетонной смеси.

Сборка электрического двигателя

Для изготовления бетономешалки с электрическим двигателем подойдет мотор с одной фазой.

Если есть дома двигатели от старых стиральных машин, можно использовать их в качестве электродвигателя для бетономешалки. Средняя скорость вращения должна быть 20 – 30 оборотов в минуту.

Мотор с бензинных мотоциклов тоже подойдет. Он будет удобен тем, что нет зависимости от электричества.

Вал должен вращаться через подшипники. Раствор используется в максимум в количестве 7 ведер.

Проявите сообразительность, учтите свои собственные предпочтения, и вы добьетесь необходимого результата и удобства использования.

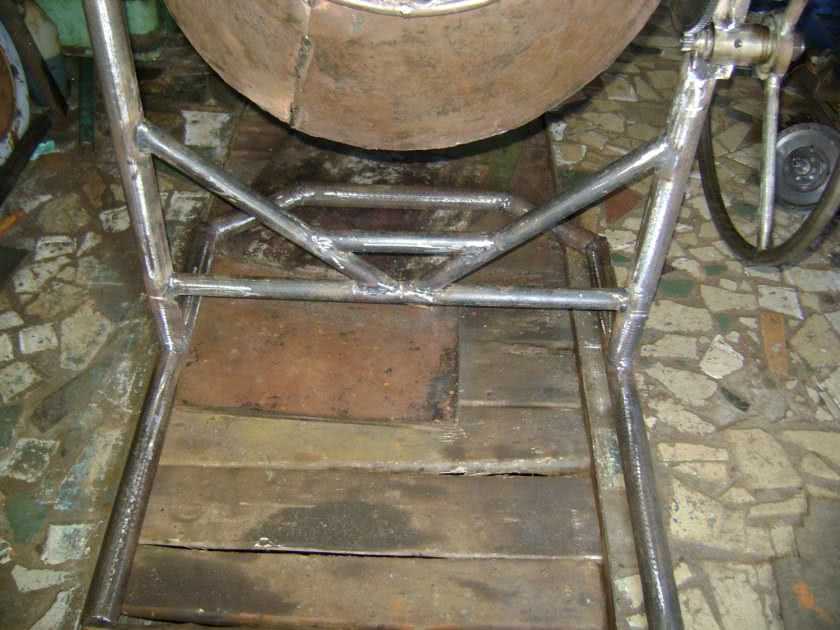

Сборка каркасных стоек

Именно с данного момента начинают строительство любой модели бетономешалки. Каркас выполняют из металлических труб, уголков или профильных труб. Для крепления используют сварку.

Инструкция, как собрать прочный и качественный каркас своими руками:

Трубы или металлические уголки режут при помощи болгарки согласно полученным результатов замеров.
Варят четыре стойки и поперечные перекладины.
На боковых стойках по направлению к центральной точке варят крепежи для вращающей бочки.

Проверяют устойчивость сваренного каркаса и прочность креплений. Иногда встречаются модели опорных стоек, выполненных в форме треноги с поперечными перекладинами на нескольких ярусах.

Как сделать бетономешалку – приступаем к изготовлению

Давайте разберем ключевые этапы работы.

Собираем каркас будущего агрегата. Он должен быть прочным, потому как ему придется выдерживать колоссальные нагрузки. Для основания лучше всего подойдет стальной уголок 130 мм. Раз уж решили обойтись без сварочного аппарата, то не лишним будет сказать, какие болты выбрать для сборки рамы. Оптимальным вариантом будут болты диаметром 27 мм. Угол наклона бочки к основанию должен составлять 35 градусов. Если вы не нашли подходящего двигателя, то можете сделать привод ручным. Конечно, придется прилагать определенные усилия, но это все равно будет лучше, чем мешать бетон лопатой в корыте.
Перед тем, как поставить бочку на редуктор (устройство, которое преобразует высокую угловую скорость вращения входного вала в более низкую на выходном валу), нужно к ее днищу прикрепить, скажем, зубчатый венец (стальной каленый диск с зубьями) от двигателя «Волги». Практика показала, что он оптимально подходит для этой цели: сделан из каленого металла и имеет зубья на внешней стороне.

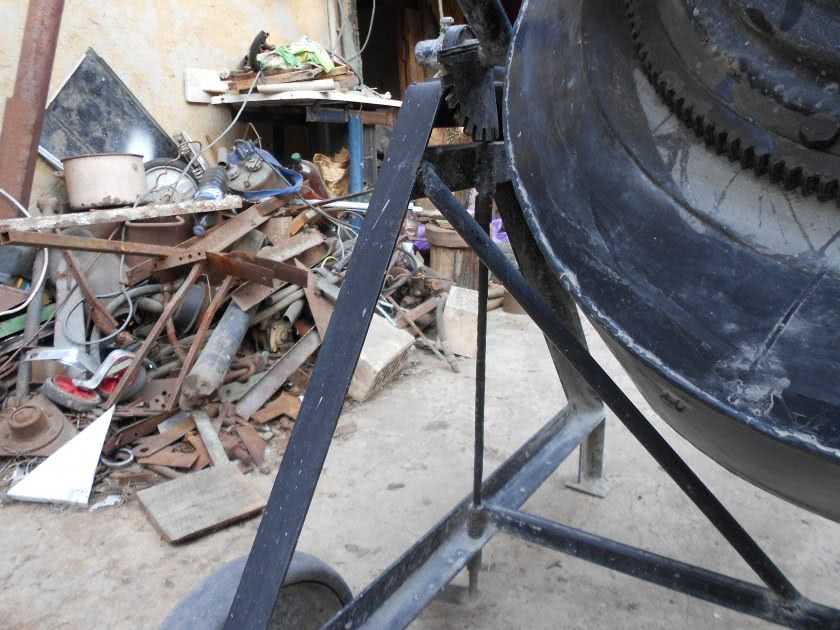

Если есть сварка, то прикрепить венец проще простого. Но мы ведь решили собирать бетоносмеситель без использования сварочного аппарата. Поэтому венец будем крепить к днищу бочки болтами. Переверните бочку вверх дном и приложите к днищу венец. Сделайте керном (специальным стержнем с заточенным концом) отметки на днище бочки. Просто вставьте в отверстие венца керн острым концом и ударьте молотком по тупому. Затем уберите венец и просверлите с помощью дрели отверстия строго по отметкам, сделанным керном. Положите венец обратно на днище бочки так, чтобы совпадали отверстия. Вставьте болты и закрутите на них гайки с помощью гаечных ключей.
Ставим на раму редуктор. Поступаем также, как и с венцом. Размечаем керном место под отверстия на раме, сверлим, прикручиваем болтами редуктор к раме, а на него устанавливаем саму бочку, предварительно не забыв сделать в ней лопатки для того, чтобы правильно замешивать бетон. Сделать их тоже несложно. Можно просто внутри бочки по длине закрепить с помощью болтов три уголка на равном расстоянии друг от друга. Малый шкив редуктора заменяем подходящей шестерней. Она-то и будет приводить в движение тяжелую емкость с бетоном. Чтобы долго не мучиться и не изобретать велосипед, малую шестерню можно взять от бендикса стартера (бендикс – вал якоря стартера) той же «Волги».

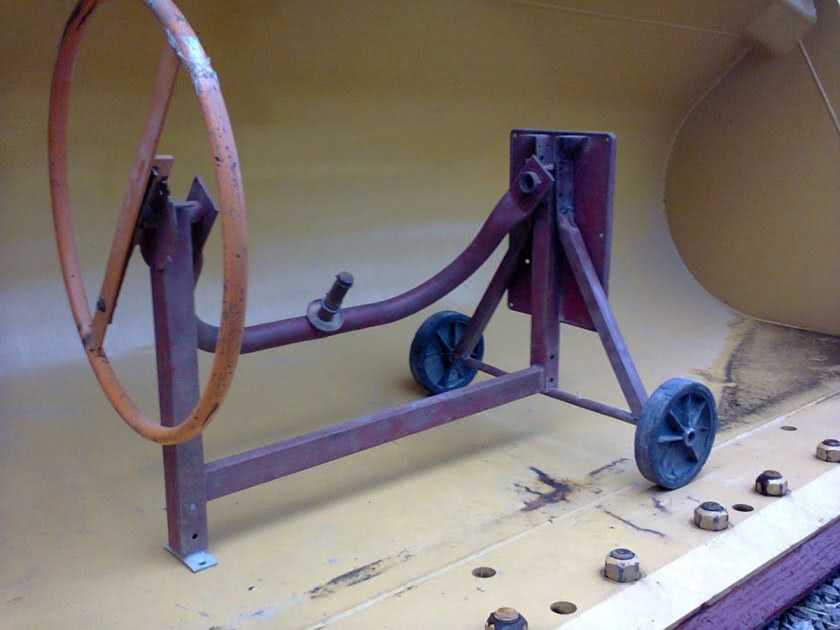

Для опрокидывания бочки с бетоном подойдет штурвал, а не просто ручка. Изготовить его не так уж и сложно. По сути можно взять втулку (обрезок трубы) и в нее радиально вкрутить стержни. Затем надеть на дополнительный редуктор и закрепить. Но если у вас такая конструкция вызовет сложности с разработкой чертежей, то можно просто брать лопатой готовый раствор из емкости. Только не забудьте ее перед этим выключить и дождитесь, когда она остановится.

https://youtube.com/watch?v=6aD8AxFADgo

Вибрационный способ

Это способ перемешивания, который очень распространен на больших производствах и предприятиях. Он демонстрирует отличные показатели в равномерности размешивания. Его применяют, когда нужно получить смесь с точными параметрами и качеством.

Суть способа заключается в том, что в неподвижной ёмкости вращается вибромиксер большой мощности.

Метод отличный, но очень энергозатратный — на каждые 20 литров смеси требуется мощность вибратора не менее 1,3 киловатта.

Ограничением вибрационного способа является сложность обработки «тяжелых» растворов со щебенкой или гравием.

В условиях мелкого хозяйства в качестве вибратора применяют перфоратор как можно большей мощности. Главное, чтобы вибрация перфоратора была независимой и без прижима патрона к стенкам тары.

Заключение

Приступая к созданию бетоносмесительного оборудования своими руками, следует учитывать, что от принципа работы собранного агрегата будет зависеть размер фракций наполнителей. Техника принудительного типа способна качественно перемешивать строительные растворы с мелкофракционными включениями. Максимальный размер частиц наполнителя для нее не превышает 5 см.

Установки гравитационного действия для домашней эксплуатации являются более универсальным вариантом. Они позволяют готовить составы с наполнителем разных размеров. Самодельные образцы вибросмесителей по производительности и качеству перемешивания вообще уступают гравитационным и принудительным аналогам. В любом случае, следует учитывать, что модели с электродвигателем для личной безопасности нужно оснащать защитой, например, дифференциальным автоматом.

Также стоит отметить, что несмотря на все плюсы самодельной бетономешалки и сам увлекательный процесс сборки, это может отнять много времени и сил. В современной мире, к сожалению, не каждый может себе это позволить. Особенно при проведении ремонта или строительстве. Или можно столкнуться с проблемой отсутствия материалов и подходящих инструментов, что сильно затрудняет выполнение задачи. В таком случае выгоднее приобрести бетономешалку. Например, в компании “Строительные ресурсы” представлены все типы бетоносмесителей для стройплощадок и ремонта в жилых помещениях. Соответственно найдется бетономешалка как для профессионального так и для бытового использования.
