Светодиодная лампа 220 в: устройство, как подключить, сделать, отремонтировать

Оглавление

Используем драйвер энергосберегающей лампы

Более надежна схема, когда используется драйвер из энергосберегающей лампы с минимальными переделками. В качестве примера на рисунке показана переделка энергосберегающей лампы мощностью 20Вт для питания мощного светодиода с током потребления 0.9А.

Переделка светодиодной лампы для питания светодиодов

Переделка электронного балласта для светодиодных ламп в данном примере минимальна. Большая часть элементов в схеме оставлена от драйвера старой лампы. Изменениям подвергся дроссель L3 и добавлен выпрямительный мост. В старой схеме между правым выводом конденсатора С10 и катодом диода D5 была включена люминесцентная лампа.

Теперь конденсатор и диод соединены напрямую, а дроссель используется в качестве трансформатора.

Переделка дросселя заключается в намотке вторичной обмотки, с которой и будет сниматься напряжение для питания светодиода.

Не разбирая дроссель, на него нужно намотать 20 витков эмалированного провода диаметром 0.4мм. При включении напряжение холостого хода вновь выполненной обмотки должно составлять около 9.5–9.7В. После подключения моста и светодиода, амперметр, включенный в разрыв питания LED элемента, должен показывать около 830–850мА. Большее или меньшее значение требует коррекции количества витков трансформатора.

Диоды 1N4007 или аналогичные, можно использовать от другой неисправной лампы. Диоды в экономках используются с большим запасом по току и напряжению, поэтому выходят из строя крайне редко.

Подготовка к ремонту и что для этого потребуется

Необходимо приготовить все, что нужно для работы. Некоторые предметы могут быть под рукой, другие придется купить, но это обойдется недорого. Список инструментов и приспособлений:

Небольшой паяльник с маленьким жалом. Контакты в светильниках мелкие, поэтому стандартный вариант не подойдет. Лучше всего купить специальную модель с разными типам наконечников (плоским и точечным). Не надо забывать и о материалах для пайки – припое, канифоли и т.д.
Паяльник с тонким жалом и зарядкой от usb
Набор пинцетов. В магазине инструментов продают наборы пинцетов для мелких работ, там есть приспособления подходящих форм и размеров.
Держатель для лампы или другого узла (так называемая «третья рука»). Хорошее решение – приспособление с увеличительным стеклом, чтобы упростить работу. Можно приспособить подручные элементы – срезать пластиковую бутылку или подобрать что-то еще.
Небольшая газовая горелка. Подойдут модели из табачных киосков, которые используют для разжигания сигар. Если найти такое приспособление не получилось, купить так называемую «турбозажигалку», которая не тухнет от ветра.
Набор отверток разного размера, чтобы снять и разобрать светильник. Чаще всего в качестве крепежа использованы винты с крестообразной головкой.

Набор инструментов для ремонта.

В некоторых светильниках используют винты с шестигранными головками, поэтому может потребоваться и набор ключей. Ремонт ЛЕД светильников – работа скрупулезная, так как в изделиях много мелких деталей, и если обращаться с ними неаккуратно, можно повредить.

Устройство светодиодных ламп для цепей переменного тока напряжением 220В

Светодиодные лампочки состоят из следующих компонентов:

Цоколя (Е27, Е14, Е40 и так далее) для вкручивания в патрон светильника, бра или люстры;
Диэлектрической прокладки между цоколем и корпусом;
Драйвера, на котором собрана схема для преобразования переменного напряжения в постоянного необходимой величины;
Радиатора, который служит для отвода тепла от светодиодов;
Печатной платы, на которую впаиваются светодиоды (типоразмеров SMD5050, SMD3528 и так далее);
Резисторов (чипы) для защиты светодиодов от пульсирующего тока;
Светорассеивателя для создания равномерного светового потока.

Классификация блоков питания

Блоки питания для светильников. Успейте купить со скидкой!

Разбирая вопрос о блоках питания, следует понимать, что подразделяются они на внутренние и внешние, в зависимости от характера их размещения. Внутренние будут располагаться в корпусе самого прибора, а внешние — на внешней стороне. Стоит отметить, что внешний блок питания не всегда идет в комплекте со светильником, в некоторых случаях его потребуется покупать отдельно.

Помимо этого, блоки питания подразделяются по конструкции. Они бывают:

изолированные;
неизолированные.

Изолированный будет отличаться тем, что его вход не имеет взаимосвязи с выходом. Именно поэтому можно говорить о более высокой безопасности при работе приборов. То есть не при каких обстоятельствах не будет достигнута опасная величина. Изолированный тип блока питания считается классической его конструкцией. Более привычным вариантом многие годы были обычные трансформаторы. Стоимость изолированного блока будет несколько выше, но это обуславливается его отличными способностями урегулировать скачки напряжения, которые нередко встречаются на практике.

Но наряду с этим такие блоки питания также будут иметь и свои положительные стороны. К ним прежде всего можно отнести невысокую цену, компактность, увеличенный КПД. Именно такого типа блоки устанавливаются на более дешевых осветительных приборах, которых большое множество на рынке.

Поскольку неизолированные блоки имеют невысокую электрическую безопасность, они бывают только внутренними. Основным же их недостатком является наличие различных сетевых помех. А все это может привести к скорому выводу из строя такие установленные светодиодные светильники.

Производители предлагают огромный выбор источников питания для светодиодных светильников различного типа. Будь то ленты со светодиодами, линейки, модули или лампы. И напряжение в таких устройствах будет соответствующее.

Но всегда можно изготовить собственными силами необходимый блок питания для выбранного устройства со светодиодами. Тем более что таким образом можно существенно сэкономить. Многим попросту не хочется тратить деньги на те модели, которые предлагают производители, поэтому, следуя инструкции и немного разбираясь в электроприборах, не составит особого труда изготовить блок стабилизации перепада напряжения индивидуально. Стоит понимать, что его наличие сможет значительно увеличить период функционирования самого светильника.

Низковольтное от 9В до 50В

Кратко расскажу, что использую для включения для блоков на 12В, 19V, 24В и для подключения к автомобильным 12В.

Чаще всего покупаю готовые модули на ШИМ микросхемах:

бывают повышающие, например, на входе 12V, на выходе 22В;
понижающие, например из 24В до 17В.

Не всем хочется тратить большую денежку на покупку готового прожектора для авто, светодиодного светильника или заказывать готовый драйвер. Поэтому обращаются ко мне, что бы из подручных комплектующих собрать что-нибудь приличное. Цена таких модулей начинается от 50руб до 300руб за модель на 5А с радиатором. Покупаю заранее по несколько штук, расходятся быстро.

Больше всех популярен вариант на линейной ИМС LM317T LM317, простой, надежный устаревший.

Очень популярны модели на LM2596, но она уже устарела и советую обратить внимание на более современное с хорошим КПД. Такие блоки имеют от 1 до 3 подстроечных сопротивлений, которыми можно настроить любые параметры до 30В и до 5А

Как выбрать блок аварийного питания для светильников

Тип источника света

БАП применяются наиболее часто для люминесцентных или светодиодных систем. Советуем использовать второй вид светильника, он имеет ряд преимуществ, о них не составит большого труда узнать на просторах интернета.

В аварийных светодиодных светильниках с БАП сам блок подцепляется в линию светодиодов через преобразующий драйвер.

Эффективность

Старые модели БАП потребляют гораздо больше электроэнергии для зарядки аккумулятора. В современных аналогах применяются импульсные зарядные устройства, которые экономят энергию, и качественные батареи с низкими показателями саморазряда.

Защита

На некоторых объектах, где применяется бесперебойное питание светильников, достаточно агрессивная среда: химические испарения, низкие или высокие температуры, грязь, влажность. В таком случае БАП монтируется внутри выносной коробки, имеющей класс защиты от пыли и влаги IP 65. Чаще всего они пригождаются в производственных и складских помещениях.

Обращайте внимание на температуру помещения. Под воздействием высоких градусов окружающей среды аккумулятор быстро изнашивается и приходит в негодность

А низкие температуры опасны для человека: может произойти возгорание и даже разрыв батареи из-за обильного выделения водорода. Потому выбирайте батарею по характеристикам, соответствующим условиям эксплуатации.

Авто-тестирование

На некоторых моделях для периодической проверки исправности используется автоматическое тестирование.

Они подразделяются на два типа:

Тест первого типа – аварийный блок отключается от рабочей сети на несколько минут, идет проверка аккумуляторной батареи и самого источника света. Периодичность – 28 дней.
Тест второго типа – более длительная проверка тех же электро-частей. Периодичность – каждые 364 дня, прогон один или три часа.

Характеристики блока управления

Блок питания – это электротехническая конструкция, основная задача которой преобразовать силу тока 220В в 12В или 24В в зависимости от требуемой величины рабочего напряжения. В большинстве случаев для питания светодиодных ламп используются импульсные блоки питания. Здесь ограничителями выступают резисторы. Есть распространенный аналог блока питания – драйвер, его недостаток заключается в отсутствии ограничителей тока.

При выборе блока питания для светодиодных лампочек требуется ознакомиться с характеристическими особенностями, которыми должно обладать устройство.

Рабочее напряжение осветительного прибора.
Суммарная мощность светодиодной ленты.
Необходимость защиты корпуса БП от пагубных воздействий окружающей среды.
Габаритные размеры конструкции.

Рабочее напряжение

Сравнительная таблица светодиодов

Рабочее напряжение светодиодных ламп в зависимости от модификации конструкции бывает – 12В, 24В и порой 36В. Рабочее напряжение управляемых светодиодных лент SPI составляет всего 5В. Для беспрепятственной работы выходное напряжение блока питания должно соответствовать установленным параметрам.

Существуют блоки питания, которые позволяют вручную регулировать силу выходного напряжения, их используют для реализации нестандартных проектов, а также, когда нужно компенсировать падение напряжения на длинных проводах.

Также существуют нестандартные модификации БП, оснащенные несколькими каналами. Каждое имеет разное выходное напряжение. Это может быть очень кстати, если запитать разные ленты на один источник.

Мощность осветительного прибора

Таблица мощности светодиодных лент

Выбрать блок питания по мощности необходимо следующим образом: мощность = суммарная мощность светодиодных ламп * коэффициент запаса КЗ (он равен 15-30%). Если пренебречь коэффициентом запаса при выборе, электрический прибор будет работать на пределе, его срок службы будет весьма ограниченным.

Для вычисления суммарной мощности светодиодной ленты требуется каждый метр ее длины умножить на мощность.

Габариты

Имеют большое значение размеры корпуса. Мощные БП могут быть габаритными, скрыть их будет практически невозможно, к тому же большинство из них оснащено встроенным вентилятором. Если потребуется подсоединить длинный участок ленты, можно пересмотреть схему подключения и использовать вариант эксплуатации нескольких меньших по размерам и мощности блоков.

PFC в характеристике трансформатора

Блок питания для светодиодной ленты 36W, 700mA, PFC

Порой на корпусе БП можно увидеть маркировку PFC, которая в переводе с английского означает коррекция реактивной мощности. Этот параметр указывает, на каком именно схемотехническом решении спроектирована данная модель, что позволяет уменьшить потребляемую мощность.

Таким модификациям свойственно высокое значение коэффициента мощности, они относятся к моделям высокого качества с низким пусковым током. Еще одно преимущество таких моделей заключается в том, что при большом количестве одновременно используемых БП нет необходимости устанавливать и эксплуатировать специальные пусковые автоматы.

Блок питания – это электротехническая конструкция, без которой не обойтись при установке светодиодных ламп дома, на работе, в гараже и т.д.

Как устроена светодиодная лампа?

Близкое знакомство с конструкцией LED-светильника может потребоваться только в одном случае – если необходимо отремонтировать или усовершенствовать источник света.

Домашние умельцы, имея на руках комплект элементов, могут самостоятельно собрать лампу на светодиодах, но новичку это не по силам.

Учитывая, что приборы со светодиодами стали основой систем освещения современных квартир, умение разбираться в устройстве ламп и ремонтировать их может сохранить весомую часть семейного бюджета

Зато, изучив схему и имея элементарные навыки работы с электроникой, даже новичок сможет разобрать лампу, заменить сломанные детали, восстановив функциональность прибора. Чтобы ознакомиться с подробными инструкциями по выявлению поломки и самостоятельному ремонту светодиодной лампы, переходите, пожалуйста, по этой ссылке.

Имеет ли смысл ремонт LED-лампы? Безусловно. В отличие от аналогов с нитью накаливания по 10 рублей за штуку, светодиодные устройства стоят дорого.

Предположим, «груша» GAUSS – около 80 рублей, а более качественная альтернатива OSRAM – 120 рублей. Замена конденсатора, резистора или диода обойдется дешевле, да и срок службы лампы своевременной заменой можно продлить.

Существует множество модификаций LED-ламп: свечи, груши, шары, софиты, капсулы, ленты и др. Они отличаются формой, размером и конструкцией. Чтобы наглядно увидеть отличие от лампы накаливания, рассмотрим распространенную модель в форме груши.

Вместо стеклянной колбы – матовый рассеиватель, нить накала заменили «долгоиграющие» диоды на плате, лишнее тепло отводит радиатор, а стабильность напряжения обеспечивает драйвер

Если отвлечься от привычной формы, можно заметить только один знакомый элемент – цоколь. Размерный ряд цоколей остался прежним, поэтому они подходят к традиционным патронам и не требуют смены электросистемы. Но на этом сходство заканчивается: внутреннее устройство светодиодных приборов намного сложнее, чем у ламп накаливания.

LED-лампы не предназначены для работы напрямую от сети 220 В, поэтому внутри устройства заключен драйвер, являющийся одновременно блоком питания и управления. Он состоит из множества мелких элементов, основная задача которых – выпрямить ток и снизить напряжение.

Добавляем конденсатор

Если увеличить напряжение питание на светодиодах, для того, чтобы свет был ярче, то светодиоды начнут нагреваться, из-за чего значительно понижается их долговечность. Для того чтобы этого избежать, нужно соединить встраиваемый или настольный светильник на 10 Вт с дополнительным конденсатором. Просто подключите одну сторону цоколя к минусовому выходу мостового выпрямителя а положительный, через дополнительный конденсатор, к плюсовому выводу выпрямителя. Вы можете использовать 40 светодиодов вместо предложенных 60, увеличив тем самым общую яркость лампы.

Видео: как правильно сделать светодиодный светильник своими руками

При желании аналогичный светильник можно сделать и на мощном светодиоде, просто тогда понадобится уже конденсаторы другого номинала.

Как видите, особой сложности сборка или ремонт обычного светодиодного светильника, сделанного своими руками, не представляет. И это не займет много времени и сил. Такая лампа подойдет и как дачный вариант, например для теплицы, ее свет абсолютно безвреден для растений.

JLCPCB — это крупнейшая фабрика PCB прототипов в Китае. Для более чем 600000 заказчиков по всему миру мы делаем свыше 15000 онлайн заказов на прототипы и малые партии печатных плат каждый день!

Anything in here will be replaced on browsers that support the canvas element

Собираем простую лампочку из светодиодов

Прежде чем решиться на
сборку светодиодной лампы своими руками, нужно тщательно продумать, где и как
будет крепиться и помещаться такая схема. Рассмотрим, какие основные материалы
для этого понадобятся, какие варианты корпусов для них можно применить и как
выглядит пошагово процесс сборки самодельного светильника.

Материалы для изготовления

Для изготовления
светодиодной лампы с заданными характеристиками своими руками потребуются
следующие материалы:

Светодиоды. Это могут быть как отдельные элементы, например, НК6 с силой тока 100 мА и падением напряжения в 3 В, так и готовые лед-полоски.
Диоды-выпрямители или мосты, например, 1N4007.
Предохранитель (можно извлечь из цоколя отработанной лампы).
Конденсатор, емкостью и величиной напряжения равными лэд-кристаллам в собранной цепочке.
Основа для крепления светодиодов. Это может быть пластиковая или картонная конструкция с хорошими электроизолирующими и пожаробезопасными свойствами.
Клеящее средство для монтажа диодов к каркасу.

Корпуса для светодиодных приборов

Для максимальной просты
и быстроты сборки светодиодной схемы можно использовать следующие варианты
корпуса:

Цоколь лампы
накаливания.
Корпус
люминесцентного светильника.
Галогеновая
лампочка.
Специально
изготовленный каркас.

Использование первого
метода предполагает извлечение колбы и спирали, а затем размещение внутри
схемы, а снаружи на плате диодных элементов. Собранную конструкцию можно
закрутить в любой патрон, однако эстетичность такого светильника будет не на
высоте. Поэтому подходит больше для закрытых плафонов.

Второй способ более
удобен и практичен. При этом сначала колбу нужно демонтировать, а плату из
цоколя извлечь. Далее возможны следующие варианты сборки:

Лед-кристаллы вставляются в заранее просверленные отверстия в крышке, размещаемой под колбой, а компоненты устанавливаются в цоколь.
Плата со светодиодами помещается внутри цоколя, при этом лэд-элементы крепятся в крышке из-под пластиковой бутылки или подходящего размера кружка из пластика.

Оба варианта имеют эстетичный вид и вполне позволяют использовать такую светодиодную лампу в открытой люстре. Применение галогенок для этой цели весьма ограниченно – ввиду невозможности потом вкрутить их в стандартный патрон. Такой метод применим для изготовления своими руками индикаторов и специальных приборов.

Пошаговая инструкция

Рассмотрим, как
изготовить своими руками простейшую светодиодную лампу на базе люминесцентного
цоколя типа Е27. Для начала необходимо подготовить следующие материалы:

Цоколь модификации Е27 от перегоревшей старой энергосберегающей лампы.
RLD2-1-драйвер.
НК6-диоды.
Фрагмент плотного картона, лучше пластика.
Моментальный клей.
Провода.
Ножницы, паяльная станция, плоская отвертка, плоскогубцы и прочие сопутствующие инструменты.

Сама инструкция по
сборке своими руками элементарной светодиодной лампы выглядит так:

Разбирается старая люминесцентная лампа. Для этого на цоколе находятся углубления с защелками. Их нужно просто поддеть отверткой, и трубка с платой отсоединится.
Далее нужно демонтировать светоизлучающие трубки и извлечь круглую пластинку с шестью отверстиями.
К пластике закрепляется аналогичного диаметра картонное или пластиковое основание – для надежного крепления светодиодов.
В основании прокалываются по два отверстия под каждый из шести монтируемых диодов. Если используется картон, то последние нужно приклеить, а если пластик – просто прижать лед-элементы за счет электродов.
К каждой паре из 3 светодиодов по 0,5 Вт подсоединяется параллельно по одному драйверу RLD2-1 в соответствии со следующей схемой.

Припаять входные контакты драйверов к клеммам цоколя и установить их внутрь.
При этом между ними и платой обязательно положить еще одну картонную или пластиковую прокладку для электроизоляции.
Вставить основание с диодами в цоколь.
Подключить к сети и проверить работоспособность светодиодной лампы.

Собранный своими руками
по такой схеме лед-светильник будет потреблять всего 3 ватта и выдавать
светимость порядка 120 Лм. Ее можно закрутить в любой подходящий по параметрам
электропатрон.

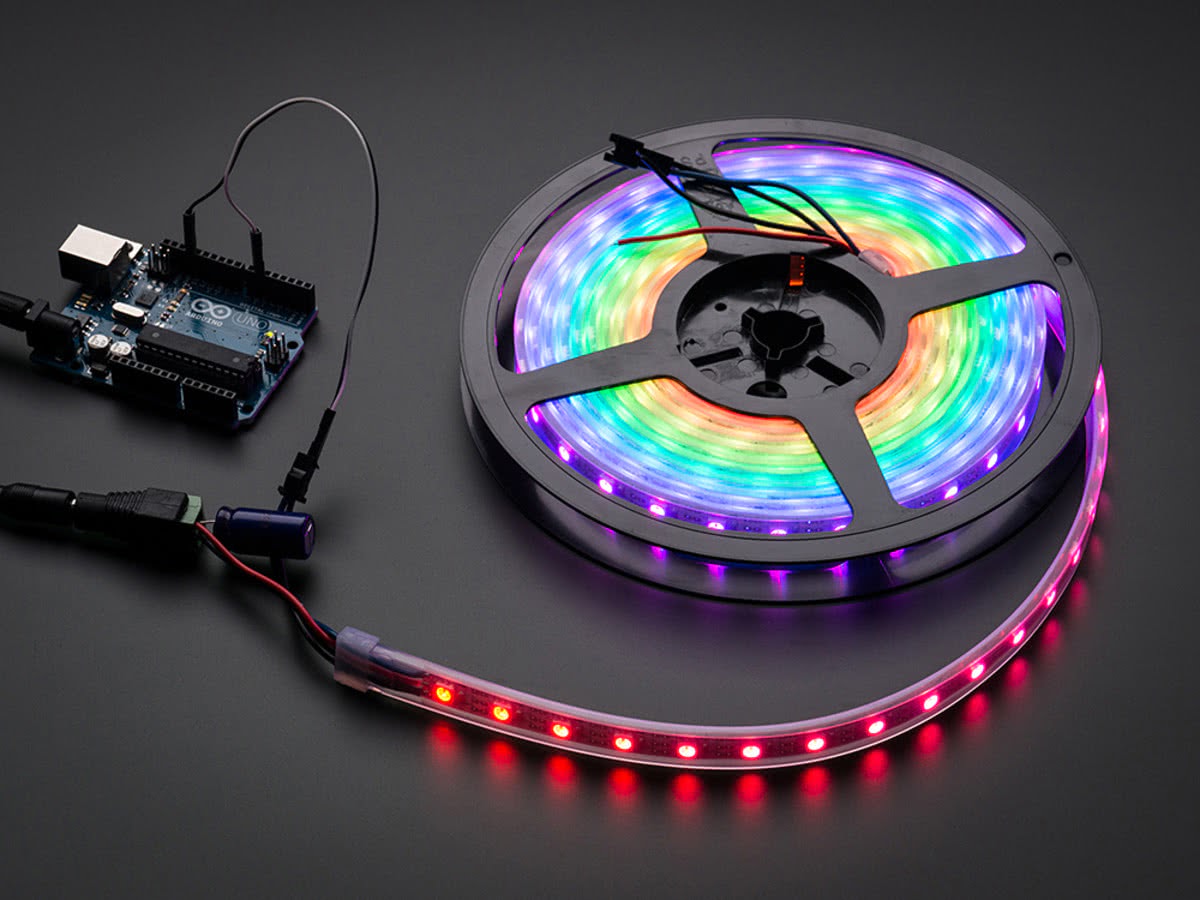

Маркировка светодиодных лент и их различия

Один из распространенных типов светодиодного освещения — лента. Ее мощность напрямую зависит от того, сколько подключено к сети питания рабочих диодов. В производстве допускаются диоды разных габаритов, отсюда и получилось две категории лент:

SMD 3028;
SMD 5050.

Теперь рассмотрим расшифровку маркировки. Цифры 30 и 28, к примеру, указывают на конкретный размер. То есть размер светодиода будет 3,0 мм на 2,8 мм. В случае с 5050, размер будет 5,0 на 5,0 миллиметров. Ленты с маркировкой SMD 3028 могут содержать 60, 120 и 240 световых диодов. На ленте SMD 5050 может располагаться 30, 60 и 120 диодов.

Трансформаторный блок

Сегодня уже довольно редко можно встретить применение трансформаторного БП. Схема их сборки и работы довольно проста и понятна.

Самый главный элемент здесь, безусловно трансформатор. В домашних условиях он преобразует напряжение 220В в напряжение 12 или 24В. То есть, идет прямое преобразование одного напряжения в другое.

Частота сети при этом, привычные нам всем 50 Герц.

Далее за ним стоит выпрямитель. Он выпрямляет синусоиду переменного напряжения и на выходе выдает «постоянку». То есть 12В, подаваемые к потребителю, это уже постоянное напряжение 12V, а не переменное.

У такой схемы 3 главных достоинства:

ее простота

незамысловатость конструкции

относительная надежность

Однако есть здесь и недостатки, которые заставили разработчиков задуматься и придумать что-то более современное.

во-первых это большой вес и приличные габариты

как следствие первого недостатка — большой расход металла на сборку всей конструкции

ну и ухудшает все дело низкий косинус фи и низкий КПД

Именно поэтому и были изобретены импульсные источники питания. Здесь уже несколько иной принцип работы.

Виды и типы светодиодных ламп.

Четкая классификация у светодиодных ламп отсутствует: изделия производятся слишком разных форм, цветов и конфигураций.

По способу применения:

Источники света общего назначения для освещения квартир и офисов. Характеризуются углом рассеивания от 20 до 360.
Изделия направленного света. Такие лампочки называют спотами. Они используются для создания подсветок или выделения интерьерных зон в комнате.
Изделия линейного типа, схожие с привычными люминесцентными лампами. Изготавливаются в виде трубок. Применяются в технических помещениях, офисах, залах магазинов и в других пространствах, где важна пожарная безопасность. Создают яркую, красивую подсветку, которая подчеркнет необходимые детали.

По назначению светодиодные лампы делятся на:

Изделия для уличного применения. Изготавливаются в пыле- и влагозащищенном корпусе.
Изделия для производственных целей, коммунальных служб. Дополняются антивандальным прочным корпусом. Изготавливаются с особыми требованиями к характеристикам освещения: стабильность, срок службы, условия эксплуатации.
Бытовые лампы. Характеризуются невысокой мощностью, стильным дизайном, электро- и пожаробезопасностью, качеством светового потока (индекс цветопередачи, коэффициент пульсации и др.).

Исходя из потребляемого напряжения тоже выделяют три вида ламп:

С питанием 4 В. Маломощные светодиоды, которые потребляют от одного до 4,5 В. Излучают свет разных длин волн от инфракрасного до ультрафиолетового.
С питанием 12 В. Такое напряжение безопасно для человека, поэтому эти источника света подходят для помещений с повышенной влажностью. Часто выпускаются со штырьковыми цоколями, что усложняет процесс подключения. Дополнительная трудность может быть в необходимости специального блока питания, который снизит напряжение сети до 12 В. Удобны для использования автолюбителям и туристам: они могут организовать освещение от аккумулятора.
С питанием 220 В. Самый распространенный вид. Широко применяются для бытовых нужд.

Типы цоколей.

Чтобы LED источники света подходили к уже применяемой схеме электроснабжения домов, их оснащают винтовыми цоколями. В качестве альтернативы светильникам галогенного типа выпускают лампы со штырьковыми цоколями. Основные типы представлены в таблице.

Тип цоколя	Назначение	Фото
Е27	Самый распространенный винтовой тип для бытовых источников света.
Е14	Винтовой цоколь для маломощных ламп.
Е40	Винтовой цоколь для мощных источников света ( в основном уличных).
G4	Штырьковые контакты для маленьких лампочек.
GU5.3	Штырьковый контакт для мебельных и потолочных источников света.
GU10	Аналогично GU5.3, но расстояние между контактами составляет 10 мм.
GX53	Штырьковый контакт для плоских светильников.
G13	Контакт, аналогичный люминесцентным трубчатым лампам.

Устройство LED-диодов

Устройство светодиодной лампы на 220 вольт не отличается большой сложностью и вполне может быть рассмотрено даже на любительском уровне. Классическая светодиодная лампа на 220 вольт включает в свой состав следующие обязательные элементы:

Несущий корпус с цоколем;
Специальную рассеивающую линзу;
Отводящий тепло радиатор;
Модуль светодиодов LED;
Драйверы светодиодной лампы;
Блок питания.

Ознакомиться со строением LED-лампы на 220 вольт (технология СОВ) можно на размещённом ниже рисунке.

Строение светодиодного осветителя

Этот светодиодный прибор изготавливается как единое целое и содержит в своей конструкции большое количество однородных кристаллов, распаиваемых при сборке с образованием многочисленных контактов. Для его подключения к драйверу достаточно присоединить всего одну из контактных пар (остальные кристаллы подключены параллельно).

По своей форме эти изделия могут быть круглыми и цилиндрическими, а к сети они подсоединяются посредством специального резьбового или штырькового цоколя. Для светодиодной системы общего пользования, как правило, выбираются светильники, показатель цветовой температуры которых составляет 2700К, 3500К или 5000К (при этом градации спектра могут принимать любые значения). Такие приборы довольно часто применяются в декоративных целях и для освещения рекламных баннеров и щитов.

Рассмотрим отдельные модули светодиодной лампы более подробно.

Драйвер

В упрощённом виде схема драйвера, используемого для питания лампы от сети 220 Вольт, выглядит, как это изображено на рисунке ниже.

Схема простейшего драйвера

Количество деталей в этом устройстве, выполняющем согласовательную функцию, относительно невелико, что объясняется особенностями схемного решения. Его электрическая схема содержит в своём составе два гасящих резистора R1, R2 и подключённые к ним по встречно-параллельному принципу светодиоды HL1и HL2.

Дополнительная информация. Такое включение ограничительных элементов обеспечивает защищённость схемы от обратных выбросов напряжения питания. Помимо этого, в результате такого включения частота поступающего на лампы сигнала возрастает вдвое (до 100 Гц).

Сетевое напряжение питания с действующим значением 220 Вольт подаётся в схему через ограничительный конденсатор С1, с которого оно поступает на выпрямительный мостик, а затем – непосредственно на лампу.

Источник питания

Типовая схема источника питания LED-лампы изображена на рисунке, представленном ниже.

Схема модуля питания с драйвером

Эта часть осветительного прибора выполнена в виде отдельного блока и поэтому может свободно извлекаться из корпуса (с целью её ремонта своими руками, например). На входе схемы имеется выпрямительный электролит (конденсатор), после которого пульсации с частотой 100 Герц частично исчезают.

Резистор R1 необходим для образования цепочки разряда конденсатора при отключении схемы от источника питания.

Как выбрать светодиоды?

Все зависит от того, где вы эти самодельные лампы будете использовать. Если вам надо яркий свет в гостиной, то необходимы сверхяркие приборы в большом количестве. А если для коридора, туалета, ванной или прихожей – достаточно несколько штук.

Все довольно просто – больше светодиодов, больше света. Иногда необходимы просто индикаторные лампы, показывающие работу устройства, или то, что напряжение подано. Такое иногда необходимо на предприятиях и на заводском оборудовании. В таком случае достаточно одного обычного светодиода красного или зеленого цвета. Можно даже использовать советские АЛ307, широко используемые в старых магнитофонах и другой аппаратуры.

Принцип работы и устройство ламп.

Конструкция LED лампы.

Светодиодный источник света состоит из нескольких элементов, соединенных в одном корпусе. Это цоколь, драйвер, радиатор, светодиод и светорассеивающая колба.

Цоколь – элемент, который вкручивается в патрон люстры или другого светильника. Чаще всего для бытового применения выпускают винтовой цоколь типа Е27 и Е14. Он изготовлен из латуни с никелевым антикоррозийным покрытием. Для других нужд выпускаются источники света со штырьковым цоколем.
Драйвер – элемент, который стабилизирует поступающее напряжение, преобразуя переменный ток в постоянный. Также он обеспечивает питание светодиода. Драйвер состоит из микросхем, импульсного трансформатора, конденсаторов. В недорогих LED изделиях драйвер может отсутствовать. Вместо него применятся простой блок питания, не обеспечивающий стабилизации тока и напряжения. Также драйвер не устанавливают в миниатюрных лампочках из-за нехватки места внутри корпуса.
Радиатор – элемент, который отводит тепло от светодиодов и обеспечивает для них оптимальный температурный режим работы. Обычно он составляет видимую часть корпуса осветительного прибора. Радиатор может изготавливаться из различных материалов: от дорогой керамики до дешевого пластика. Алюминиевые и композитные материалы занимают среднюю нишу: они достаточно бюджетны и качественно отводят тепло.
Рассеиватель – прозрачный «колпак», который помогает распределять свет в пространстве. Изготавливается в виде полусферы для рассеивания пучков света под широким углом. В качестве материала применяют поликарбонат или пластик. Кроме этого рассеиватель предотвращает попадание внутрь корпуса пыли и влаги. Для смягчения резкости света и уменьшения раздражающего влияния на глаза этот элемент изнутри покрывают люминофором. При этом достигается цветовая температура, аналогичная естественному освещению.
Светодиоды – главный рабочий элемент лампы. За счет работы диода и появляется свечение.

Принцип работы светодиодных ламп основан на физических процессах в полупроводниках. Свечение появляется после прохождения электрического тока через границу соприкосновения двух полупроводников (n и p), в одном из которых должны преобладать отрицательно заряженные электроны, а в другом – положительно заряженные ионы. Стоит отметить, что данные материалы пропускают ток только в одну сторону. При его прохождении в носители заряда осуществляют рекомбинацию – электроны переходят на другой энергетический уровень. В результате появляется видимое глазу световое излучение. Кроме свечения происходит еще и выделение тепла, которое отводится от светодиода при помощи радиатора.

Схема появления оптического излучения в LED-элементе.

На заре появления светодиоды могли испускать только определенную световую волну: зеленую, красную или желтую. Поэтому LED-элементы встраивались в электрические схемы в виде индикаторов. В процессе развития микроэлектроники были найдены материалы, позволяющие получить световую волну широкого спектра. Однако полностью эта проблема не решена: в свечении светодиодных ламп преобладает или синяя длина волны или красная с желтым. По этой причине они и делятся на холодные и теплые соответственно.

Драйвер для светодиода

Драйвер для разнообразных светодиодных светильников или уличного фонаря — преобразователь тока. Основная его функция заключается в том, чтобы получить 220V, а на выходе отдать необходимые 12V.

Для экономии бюджета можно сделать драйвер из энергосберегающей лампы. В люминесцентных лампах, чаще всего, просто перегорает нить накаливания, но сам элемент, обеспечивающий поджигание, остается невредимым. Из этого можно сделать выводы, что подойдет практически любая старая лампа, чтобы сделать драйвер для светодиодов.

По поясу аккуратно вскрывается лампа и откусываются проводки для извлечения электронной составляющей механизма. В соответствии со схемой, будущий преобразователь переделывается и драйвер готов к использованию.

Также широко применяется диммируемый драйвер, ведь с его помощью можно настроить яркость светодиодной ленты.

Изучаем устройство светодиодных ламп на 220в
