Технология бурения скважин под сваи для фундамента

Оглавление

Технология бурения с защитой стенок скважин

Применяется также технология бурения с защитой стенок скважин от обрушения путем заполнения ее специальным глинистым раствором устье скважины укрепляют короткой обсадной трубой;

Технология сооружения буронабивных свай с бурением скважин под

  • а)- 1 стадия — крепление устья скважины обсадной трубой;
  • б — 2 стадия — извлечение грунта под защитой глинистого раствора;
  • в — 3 стадия — установка в скважину арматурного каркаса;
  • г — 4 стадия — бетонирование скважины методом ВПТ.
  1. буровой станок;
  2. короткая обсадная труба;
  3. глинистый раствор;
  4. рабочий орган бурового станка;
  5. арматурный каркас;
  6. бетонолитная труба с воронкой;
  7. заслонка;
  8. забетонированный столб
  • устье скважины укрепляют короткой обсадной трубой;
  • производится извлечение грунта из скважины под защитой бентонитового глинистого раствора;

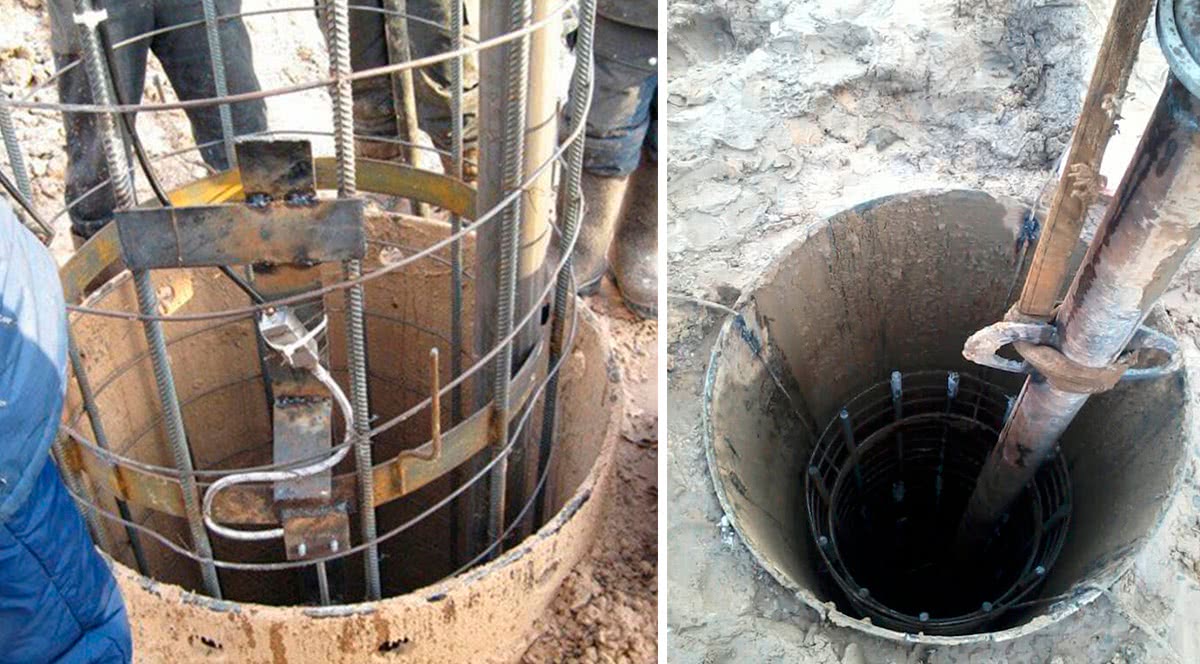

  • в скважину устанавливают арматурный каркас;
  • скважину бетонируют методом вертикально перемещающейся трубы (ВПТ).

Бурение скважин свай под защитой инвентарных обсадных труб наиболее часто применяют для фундаментов мостов.

Для крепления стен скважин используют инвентарные стальные обсадные трубы диаметром 1,2; 1,5; 1,7; 2,0 м. Они состоят из стыкуемых резьбовыми конусными пробками промежуточных секций длиной 2, 4 и 6 м и ножевой секции с режущей коронкой с зубьями.

При применении этой технологии сначала проводят подготовительные работы:

  1. срезку бульдозером с погрузкой в автосамосвалы с помощью погрузчиков и складирование в отведенное место растительного слоя грунта, планировку рабочей площадки и устройствоподъездов;
  2. разбивку и закрепление осей опоры и каждой сваи на базе геодезической разбивочной основы;
  3. доставку и сборку бурового, кранового и бетонолитного оборудования;
  4. подготовку площадки из железобетонных плит под буровую машину и другое оборудование, установку инвентарной опорной плиты бурового стола.

После выполнения всех подготовительных работ бурение скважин производят в следующем порядке:

Порядок работ

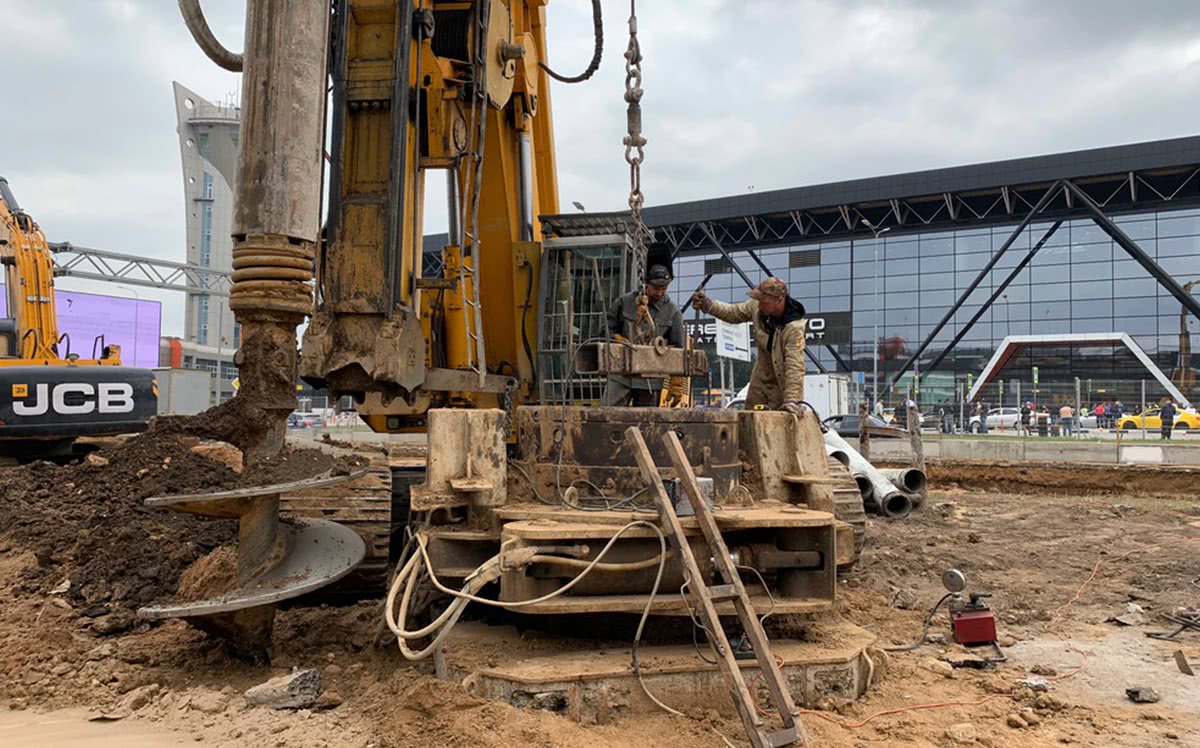

1 после установки буровой машины в рабочее положение с помощью стрелового крана устанавливают нижнюю часть обсадной трубы с ножевой секцией, последующие секции объединяют между собой конусными резьбовыми пробками (общая длина обсадной трубы назначается из условия возвышения ее над уровнем рабочей площадки на 1,5 м для возможности размещения обжимного хомута);
2 обсадные трубы погружают домкратами в грунт вращательно-вдавливающими движениями на проектную глубину;
3 удаляют грунт из полости обсадной трубы различными способами: в песчаных, глинистых грунтах пластичной, полутвердой и твердой консистенции применяют ударный грейферный или шнековый способ бурения, в водонасыщенных песках, плывунах и илах грунт разрабатывают желонкой с обратным клапаном (в процессе бурения непрерывно совершаются возвратно-вращательные и поступательные движения обсадной трубы);
4 грунт, извлекаемый из скважины, складируют в специальные емкости и затем вывозят в заранее отведенные места, грунт из скважин фундаментов русловых опор загружают на плашкоуты из инвентарных понтонов КС
5 по мере необходимости обсадную трубу наращивают очередными секциями при помощи стрелового крана, все секции заранее очищают от грязи (на строительной площадке организуется участок для очистки и мойки обсадных труб)
6 бурение производят на всю глубину, для контроля после установки станка на место бурения на его мачте, примерно в 1 м от поверхности земли (рабочего мостика), наносят линию условного нуля, от которого ведется отсчет
7 при разработке неустойчивых грунтов в скважине поддержи-вают уровень воды на 1…1,5 м выше уровня воды в реке дляпредупреждения наплыва воды и грунта в скважину
8 после достижения проектной отметки перед установкой арма-турного каркаса забой тщательно зачищают от бурового шлама
9 в ходе буровых работ постоянно следят за характеристиками проходимых грунтов, для контроля соответствия проектной геологии и выявления необходимости замены рабочего органа данные бурения заносятся в журнал бурения скважин; перед каждой установкой новой секции обсадной трубы, а также при изменении характеристик грунта лотом замеряют глубину скважины и определяют отметку дна;
10 в процессе бурения осуществляют постоянный контроль положения ножа обсадных труб относительно уровня разрабатываемого грунта

Наращивание обсадной трубы автокраном

По окончании бурения контролируют глубину скважины и качество зачистки забоя скважины путем медленного опускания рабочего органа и пробного забора бурового шлама со дна скважины.

Способы создания буронабивных свай

Каждый способ предусматривает предварительное формирование скважины. Если работы проводятся в условиях неустойчивого грунта, то дополнительно стенки закрепляют глинистым раствором (как правило, из бентонитовой или комковой глины).

Его нагнетают в лунку по буровой штанге или деревянному желобу с уклоном в 1 см на погонный метр. В результате на поверхности образуется прочная водостойкая корка. Следующие действия проводятся по аналогии с «сухой» технологией.

Технология изготовления буронабивных свай «сухим» способом

Актуален такой способ устройства буронабивного фундамента в устойчивом грунте. Почва может быть тугопластичной, глинистой с твердой или полутвердой консистенцией. В районах с грунтовыми или промышленными агрессивными водами применение не рекомендуется. Глубина скважины может составлять 30 м, диаметр 0,4-1,2 м.

Алгоритм действий выглядит следующим образом:

  1. Бурение. Метод выбирается вращательный. Техника оснащена шнековой колонной или ковшовым буром. При необходимости нижнюю часть скважины увеличивают специальным расширительным оборудованием или посредством взрыва под небольшим количеством залитого бетонного раствора. Последний вариант позволяет дополнительно уплотнить грунт.
  2. Армирование. Здесь могут быть использованы металлические трубы, отдельные стержни диаметром 12 мм или заранее собранный из прутьев каркас (узловые соединения оформляются вязальной проволокой). Выбор арматуры проводится в соответствии с нормативами в ГОСТе 34028-2016. Его размеры должны быть меньше окружности скважины примерно на 3-5 см. Длину рассчитывают с запасом относительно посадочного места в 30 см. Рассматривается также вопрос сплошного усиления будущей сваи либо частичного с выходом на ростверк. Выбор делают на основании планируемых нагрузок на основание со стороны почвы и здания.
  3. Бетонирование. Раствор заливают с помощью загрузочного бункера или оснастки автосмесителя. Для рабочей массы рекомендуется использовать бетон класса В15 с водонепроницаемостью от W6. Он должен соответствовать СНиП 2.03.01-84. Постепенно из скважины вытаскивают бетонолитную трубу. На ее приемной воронке монтируют вибраторы для уплотнения смеси. Последнее действие проводится в течение 5-10 минут каждые 0,5 метров залитого раствора.
  4. В завершение отливают головную часть конструкции. Это делают в специальном кондукторе.

Технология устройства буронабивных свай с обсадной трубой

Обсадные трубы используют для монтажа буронабивных свай в условиях любого грунта вне зависимости от расположения грунтовых или промышленных вод. Отдельные секции соединяют между собой путем стыковки с применением болтов или с помощью сварочного оборудования.

Допустимо устройство как временной, так и несъемной опалубки. Оставляют трубы в соответствии с нормативными документами, техническим обоснованием. Например, в случаях с оползнями, водонасыщенными почвами, на склонах, при высокой скорости подземных потоков (свыше 200 м/сутки).

Алгоритм действий по этой технологии выглядит так:

  1. Бурение. Для формирования скважины используют специальную установку с оснащением вращательного или ударного типа.
  2. Погружение обсадной трубы. Здесь задача выполняется двумя способами: гидродомкратами одновременно с бурением или путем забивания, вибропогружения.
  3. Армирование. Здесь варианты рассматривают по аналогии с «сухим» способом устройства свайного фундамента.
  4. Бетонирование проводится одновременно с удалением обсадных секций. Их перемещают вертикально, путем вращения или возвратно-поступательными движениями. В процессе дополнительно происходит уплотнение раствора.
  5. В завершение формируют головную часть кондуктором.

Существует технология устройства буронабивных свай с обсадной трубой, которая называется фундэкс. Здесь добавлены особенности инъекционного способа: без ударного или вибрационного воздействия на грунт, диаметр до 0,6 м. Этот метод актуален для строительства в сейсмически непостоянных районах, в условиях плотной застройки.

Сооружение буронабивных свай: порядок выполнения работ

Буронабивные сваи

На благополучных участках при строительстве небольших строений – дачных домиков, хозпостроек и пр. можно соорудить буронабивные сваи вручную: технология устройства опор в данном случае особо сложными операциями не изобилует, так что, имея комплект ручного бурения и пару крепких помощников, можно браться за работу.

У ручного способа бурения есть ряд существенных недостатков:

  • Это весьма трудоемкий процесс, так что, сэкономив деньги, вы проиграете в рудовых и временных затратах;
  • Бурение вручную скважин в твердых грунтах сопряжено с большими сложностями;
  • Бурить специалисты рекомендуют до глины (какой фундамент лучше на глинистой почве). Если она залегает глубоко, ручным буром можно и не добраться до нее.

Несколько облегчает задачу применение бензинового бура. С его помощью можно пробурить несколько скважин за день.

Но самым лучшим решением все-таки будет использование специальной техники, позволяющий в течение одного дня выполнить полный объем работ по бурению.

Однако в данном случае чрезвычайно важна высокая скорость выполнения дальнейших работ: если вдруг задождит, вся предыдущая работа пойдет насмарку — стенки готовых скважин обрушатся, и придется все начинать сначала. Повторная аренда техники негативно скажется на конечной стоимости фундамента.

Этапы работ

Итак, вы решили соорудить буронабивной фундамент своими руками.

Пошаговая инструкция по выполнению соответствующих работ будет выглядеть следующим образом:

  • В первую очередь производится разметка свайного поля (как сделать разметку фундамента под дом своими руками).
  • После выноса всех осей фундамента на местность можно приступать к бурению скважин. Диаметр бура выбирается по соответствующему размеру обсадной трубы с учетом припуска в 10 см на размер. То есть, если вы планируете использовать двухсотмиллиметровую трубу, отверстие под нее надо сверлить 300-миллиметровым буром.

Бурение скважин

  • В подготовленную скважину опускается обсадная труба и производится проверка ее на вертикальность. После того, как изделие приняло нужное положение, его надо зафиксировать – упорами из досок или подкладками, вставленными между стенками трубы и скважины.
  • В трубу устанавливаются 2-3 арматурных стержня периодического профиля. Прутки не должны соприкасаться со стенками трубы – расстояние между ними должно быть не менее 50 мм.
  • Производится заполнение трубы бетоном. Его консистенция должна быть более жидкой, чем, к примеру, при заливке ленточного фундамента (о том, какая марка бетона нужна для ленточного фундамента). Но количество цемента в смеси должно быть больше — примерно в два раза.
  • Из-за небольшого диаметра трубы вероятность образования воздушной пробки велика. Поэтому в процессе заливки необходимо периодически смесь уплотнять. Лучше всего это делать строительным вибратором. Если его нет – придется пользоваться обычной «толкушкой».
  • По окончании заполнения обсадной трубы бетонной смесью производится контрольная проверка ее вертикальности, а затем – обратная засыпка. Засыпают зазор между трубой и стенкой скважины послойно. Через каждые 20 см землю необходимо тщательно утрамбовывать.

После сооружения всех свай работу прерывают не менее чем на две недели. После указанного срока производится выравнивание опор. При необходимости сваи обрезаются при помощи мощной болгарки с диском, способным резать бетон и арматуру.

Расчет ленточного фундамента

При расчете монолитно-ленточной части основания можно использовать СНиП 3.02.01-87 или средние данные, которые наиболее часто применяются при возведении фундамента такого типа. Высота монолитной ленты, опирающейся на сваи, составляет 40-60 см. Из них 10-20 см будет находиться ниже уровня земли. Ширина ленточного основания определяется по таблице:

Пример: для нашего коттеджа из пеноблоков высота ленточного фундамента будет составлять 50 см, из них с заглублением 10 см (т.к. почвы достаточно плотные). Ширина ленточной части, исходя из таблицы, будет составлять 60 см. Длину ленты можно вычислить, сложив длины всех стен и периметра дома.

Буронабивные изделия без обсадной трубы

Само понятие «набивная свая» подразумевает большое количество методов изготовления этих изделий и их конструкции. Однако, для всех видов набивных свай характерно одно — технология установки. В грунте делается скважина, которая обязательно заливается бетоном.

Впервые такие сваи были предложены для использования в 1899 году, сегодня технология ее установки и способ заполнения скважины бетоном зависят от нескольких факторов:

  • механовооруженность строительства фундамента;
  • геологические условия;
  • гидрогеологические условия;
  • эксплуатационные требования к фундаменту.

Среди современных тенденций устройства набивных изделий является увеличение площади опирания сваи на грунт, с помощью повышения несущей способности, использование в строительстве жилых помещений коротких свай, создание организаций специализирующихся на устройстве набивных изделий.

Устройство сваи может производиться двумя основными способами: набивным и забивным. При забивном методе процесс устройства сваи происходит на строительной площадке, в процессе строительства фундамента. В данном случае срезаются оголовки забитых изделий, отчего происходит потеря железобетона. Порой эти потери составляют около одной пятой всего объема забитых в грунт изделий. Набивной метод может использоваться даже в условиях плотных городских застроек, а также при ремонте или реконструкции объекта.

Набивной метод это прекрасный способ избежать больших потерь, увеличив при этом надежность фундамента при его возведении в сложных условиях. Среди основных способов установки набивных свай по этому методу можно выделить:

  • пробивка скважины;
  • раскатка скважины;
  • установка буронабивного изделия.

Материалы

Несъемная опалубка:

  •  (самый экономичный вариант).
  • Трубы ПВХ (желательно оранжевые для внешней канализации).
  • Асбесто-цементные трубы.
  • Любые другие трубы, которые имеют подходящий диаметр, хорошею геометрия, достаточную прочность и жесткость (трубы дымохода и т.п.)
Рубероид ПВХ трубы А/Ц трубы Трубы дымохода

Материалы для столба с уширением. Несъемная опалубка: рубероид

  1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
  2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
  3. Несъемная опалубка: рубероид.
  4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
  5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.
Рубероид Бетон Арматура Мусорный мешок Скотч

Устройство буронабивного свайного фундамента

Конечно, применение механизированных средств позволяет значительно сократить время установки фундамента, однако, обладая соответствующей информацией можно самостоятельно произвести все работы. Для этого человеку необходимо в первую очередь отметить места будущего расположения свай на участке.

Организовать бурение можно при помощи специализированной техники, а можно вручную буром. Каждая скважина должна быть не менее 15 и не более 40 сантиметров.

Существует другая технология, согласно которой скважина у поверхности должна быть около двадцати сантиметров, а на дне около сорока. Глубина, на которую свая уходит в грунт около двух метров.

Главное условие — глубина отверстия должна быть больше той, на которую промерзает почва. Иногда скважины делают не глубокими, но усиливают угловыми колодцами большей глубины.

Если грунт плохой плотности, необходимо делать дополнительную опалубку. Чтобы усилить несущую способность основания дополнительно проводят вертикальное армирование — пруты толщиной 12 мм через каждый метр скручивают проволокой. Такой фундамент, независимо от рыхлости почвы, способен выдержать большие нагрузки.

Сравнение фундамента на забивных жб сваях с другими типами фундамента

Забивные ж/б сваи
  • Фундамент возводится за 1 день
  • Можно строить в день возведения фундамента
  • Максимальная нагрузка на одну сваю до 60 тонн (в зависимости от типа грунта)
  • Срок эксплуатации – более 100 лет
  • Подходит для любых типов грунтов и рельефа местности
  • Подходит для всех видов малоэтажного строительства
  • Стоимость возведения около 110 т.р. за фундамент 8х8 м.
Монолитная плита
  • Фундамент возводится за 5-7 дней
  • Можно строить через 20 дней от заливки (по СНИП)
  • Максимальная нагрузка на основание 3 тонны на м3 при толщине плиты 300 мм.
  • Срок гарантированной эксплуатации – более 100 лет
  • Нельзя строить на участках с уклоном (требуется комбинация со сваями)
  • Отсутствует возможность возведения цокольного этажа
  • Стоимость возведения около 300 т.р. за фундамент 8х8 м.
Ленточный фундамент
  • Фундамент возводится за 5-7 дней
  • Можно строить через 20 дней от заливки (по СНИП)
  • Максимальная нагрузка на основание 17 тонн на м3 при глубине плиты 1,6 м.
  • Срок гарантированной эксплуатации – более 100 лет
  • Нельзя строить на участках с уклоном (требуется комбинация со сваями)
  • Необходимость проведения доп. работ по гидроизоляции
  • Стоимость возведения около 180 т.р. за фундамент 8х8 м.
Буронабивные сваи
  • Фундамент возводится за 5-7 дней
  • Можно строить через 20 дней от заливки (по СНИП)
  • Максимальная нагрузка на одну сваю до 20 тонн при длине сваи 1,6 м.
  • Срок гарантированной эксплуатации – до 100 лет
  • Много скрытых работ, сложно проверить качество используемого бетона
  • Ограниченная область применения фундамента
  • Стоимость возведения около 150 т.р. за фундамент 8х8 м.
Винтовые сваи
  • Фундамент возводится за 1 день
  • Фундамент требует усадки грунта из-за его разрыхления при завинчивании сваи
  • Максимальная нагрузка на одну сваю не более 3 тонн. Требуется антикор. обработка
  • Срок гарантированной эксплуатации – не более 30 лет для свай выполненных по ГОСТу, иначе 15 лет
  • Ограниченная область применения фундамента
  • Стоимость возведения около 100 т.р. для свай не по ГОСТу и 150 т.р. для свай по ГОСТу за фундамент 8х8 м.

Виды свай и их применение

Сваи могут быть деревянными, металлическими и железобетонными:

  1. Забивные сваи. В основном они используются в многоэтажном промышленно-гражданском строительстве для уплотнения грунта. Использование забивных свай для строительства частных домов не оправдано экономически.
  2. Винтовые сваи. Используются для временных сооружений.
  3. Буронабивные сваи без расширения внизу. Из-за простоты изготовления очень часто используются при строительстве домов хозспособом, то есть когда заказчик своими силами, либо с помощью «дикой» бригады возводит дом.
  4. Буронабивные сваи с расширением (уширением) внизу. Эти сваи засчет нижнего расширения имеют площадь опоры в шесть раз больше, чем у обычной сваи. Они не могут быть вытолкнуты морозным пучением опять же из-за расширения внизу, которое находится ниже глубины промерзания. Могут применяться как для деревянных, так и для тяжелых каменных 2-3 этажных домов. Есть также опыт строительства пятиэтажных домов на сваях с расширением внизу.

Следует отметить, что на буронабивных сваях с расширением или без него строят также мосты, эстакады, причалы и, если для малоэтажного строительства сваи делают глубиной около двух метров, то для мостов бурят сваи до 30 метров глубиной. Такие сваи используют также при строительстве на вечной мерзлоте и при изготовлении фундаментов по так называемой технологии «стена в грунте». Но эта тема другой статьи.

Нормативные требования

На данный момент отдельный стандарт ГОСТ по установке именно буронабивных свай отсутствует, однако существует отдельный список норм и правил, которых должен придерживаться техник при установке любого вида фундамента свайного типа. Это СНиП 02.03, 02.01 и 03.01. Каждое из данных правил было введено в производство еще в конце XX века, однако общие их положения ввиду незначительных изменений в процессах установки свай не изменились и по настоящий момент.

Если придерживаться требованиям СНиПов, до процесса установки буронабивных свай необходимо произвести расчеты геологического, гидрометеорологического и геодезического характера. Уже после проведения точных вычислений стоит выбрать: подходящий тип буронабивных свай именно для вашей территории, размер самих свай или опор. Некоторые из геологических и гидрометеорологических данных вы можете вычислить самостоятельно, с помощью эксперта-техника либо обратиться за фактической информацией в ближайшие гидрометцентры.

Нормы СП предполагают влияние климатических факторов и на сам процесс установки. Здесь технику рекомендуется:

  • проводить размещение буронабивных свай во влажных почвах при термальных условиях внешней среды не ниже -10 гЦ;
  • провести весь спектр мер для предотвращения замерзания бетонного состава до процесса заливки в скважину;
  • обеспечить исправную работу техники в определенных условиях внешней среды.

В большей степени данные требования касаются, конечно же, условий среды при низких температурных значениях, так как большинство проблем возникает из-за процессов пучинистости почвы (для минимизации этих процессов следует использовать данные по промерзанию грунта на вашей территории). При высоких температурах, как правило, проблем с работоспособностью техники и заливкой раствора не наблюдается.

Кроме описанных рекомендаций, следует провести определенный комплекс мероприятий по подготовке территории для установки буронабивных свай.

Этот комплекс предполагает:

  • установку заграждений и предупреждающих табличек на границах проведения работ;
  • освобождение территории от всех ограничивающих передвижение или постройку элементов – они будут замедлять как процесс постройки, так и оказывать лишнее влияние и нагрузку на грунт (если объекты габаритные);
  • удаление травяного покрова и всевозможных кустарников с места строительства – отдельные растительные элементы могут препятствовать проведению работ;
  • обеспечение площадки водоотводными конструкциями – это как пригодится для будущей эксплуатации уже построенного дома, так и будет полезно в процессе самой застройки из-за не всегда благоприятных погодных условий или слишком высокого уровня грунтовых вод;
  • организовать территорию постройки таким образом, чтобы вся необходимая для бурения и заливки техника могла беспрепятственно попадать на объект и перемещаться по нему.

Утепление буронабивного фундамента

Проводят мероприятие по утеплению свайного фундамента только частично, выше нулевого уровня. Головная область расположена непосредственно над землей, поэтому изолятор с высоким водопоглощением исключается. Решением выступают синтетические материалы: пенополистирол, пенополиуретан.

По технологии бетонные конструкции сначала нужно просушить, на что требуется 28 дней. Дальше проводится гидроизоляция. Для этого используют составы рулонного (например, рубероид) или обмазочного типа на основе битумной смолы.

Поверх гидробарьера монтируют теплоизоляцию. Для крепления берут клей или пластиковые дюбеля с широкой шляпкой. Стыки между плитами заполняют монтажной пеной или жидким пенополиуретаном.

Буронабивные сваи считаются универсальными конструкциями из армированного бетона для фундамента под дома разной этажности. В частном секторе можно все сделать самостоятельно, для крупных проектов понадобится спецтехника. Независимо от способа монтажа технология работ ведется по общему алгоритму: бурение, армирование, бетонирование, формирование головной части сваи. В качестве опалубки чаще используют обсадную трубу.

Монолитный ростверк для фундамента — что это такое, устройство

Виды фундаментов для частного дома — какой лучше

Технология монтажа винтовых свай для фундамента

Технология монтажа фундамента ТИСЭ — пошаговая инструкция

Устройство буронабивного свайного фундамента

Конечно, применение механизированных средств позволяет значительно сократить время установки фундамента, однако, обладая соответствующей информацией можно самостоятельно произвести все работы. Для этого человеку необходимо в первую очередь отметить места будущего расположения свай на участке.

Организовать бурение можно при помощи специализированной техники, а можно вручную буром. Каждая скважина должна быть не менее 15 и не более 40 сантиметров.

Существует другая технология, согласно которой скважина у поверхности должна быть около двадцати сантиметров, а на дне около сорока. Глубина, на которую свая уходит в грунт около двух метров.

Главное условие — глубина отверстия должна быть больше той, на которую промерзает почва. Иногда скважины делают не глубокими, но усиливают угловыми колодцами большей глубины.

Если грунт плохой плотности, необходимо делать дополнительную опалубку. Чтобы усилить несущую способность основания дополнительно проводят вертикальное армирование — пруты толщиной 12 мм через каждый метр скручивают проволокой. Такой фундамент, независимо от рыхлости почвы, способен выдержать большие нагрузки.

Виды свай

Отличие между сваями и другими приспособлениями, применяемыми для изготовления фундамента, заключается в свойствах взаимодействия с почвой.

Из-за происходящих сил трения между почвой и стенкой передается нагрузка от сваи несколькими способами через нижний торец и боковую поверхность.

Учитывая, какая конструктивная часть включается в работу, буронабивные сваи разделаются на две категории:

  • стойки;
  • висячие.

Используя стойки, следует устанавливать их так, чтобы они упирались на плотную почву. Второй вариант предполагает висячую конструкцию, которая получает нагрузку от давления с рядом находящимся грунтом.

Невозможно выполнить буронабивной фундамент без классификации и правильных различных расчетов. Все они содержатся в СНиП – это установленные нормативы. В них находятся важные данные и все необходимые параметры.

Устройство буронабивных свай по технологии ТИСЭ

При строительстве зданий на водонасыщенных грунтах возможна деформация фундаментов, вызванная подвижками грунта под воздействием сил морозного пучения.

Технология ТИСЭ отличается устройством расширенной подошвы в основании сваи.

Оголовок устраивают с помощью специального бура с регулируемым открывающимся лезвием.

Основное достоинство таких свай в увеличении несущей способности фундаментов и повышении сопротивляемости силам морозного пучения.

Изготовление свай по технологии ТИСЭ.

При небольшом увеличении количества материалов и объемов работ, вы получите значительное повышение надежности всего здания.

Столбчатый фундамент своими руками

Как сделать столбчатый фундамент своими руками рассмотрим на примере дома, план стен которого приведен на рисунке ниже.

На плане дома по осям А, Б и В расположены несущие стены, на которые опираются перекрытия и крыша дома. По осям 1, 2, 3, 4 находятся самонесущие стены, которые, кроме собственного веса, не несут дополнительных нагрузок.

Нагрузка от дома, передаваемая через фундамент на грунт, не должна превышать определенных величин (расчетного сопротивления грунта) для различных типов грунтов. Допустимая нагрузка на грунт зависит не только от типа грунта, но и от глубины заложения подошвы фундамента. Слой грунта, расположенный ближе к поверхности имеет меньшую плотность и меньшую несущую способность, чем на глубине.

Расчетное сопротивление некоторых грунтов на глубине 0,4 м., т/м2 (JL – показатель текучести):

  • Песок средней крупности и плотности (не пучинистый)               — 22,5;
  • Суглинок полутвердый (0<JL <0,25; не пучинистый)                     — 15;
  • Суглинок тугопластичный (0,25<JL <0,5; слабо пучинистый)       — 14;
  • Суглинок мягкопластичный (0,5<JL <0,75; средне пучинистый)   — 13;
  • Суглинок текучепластичный (0,75<JL <1,0; сильно пучинистый) — 12;

Исходя из выше приведенных цифр, допустимая нагрузка на один столбик фундамента сечением подошвы 40х40 см. не должна быть выше, например: 3,6 т. – для песчаного грунта; 1,9 т. – для самого “мягкого” суглинка — текучепластичного.

План расположения столбчатых опор фундамента под стенами дома. Столбчатые опоры размещают в местах пересечения стен, а также в промежутках с шагом 1-2 метра

Столбчатые опоры фундамента размещают в местах пересечения стен дома или бани, а также в промежутках с шагом 1 – 2 метра. Большое расстояние между столбиками приводит к увеличению нагрузок на грунт и увеличивает напряжения в выше лежащих конструкциях – ростверке, стенах. А маленький шаг столбиков нивелирует преимущества столбчатого фундамента по сравнению с ленточным.

Глубина заложения столбчатого фундамента

Глубину заложения столбчатых опор фундамента выбирают исходя из следующих соображений:

  • Необходимости снижения касательных сил морозного пучения грунта, действующих на боковую поверхность столбчатой опоры. Чем меньше площадь боковой поверхности опоры, тем меньше силы, выталкивающие опору вверх.
  • Уклона грунта на участке строительства. Фундамент заглубляют для компенсации перепада высот и защемления опор в грунте для предотвращения сдвига по склону.
  • Толщины  плодородно-растительного слоя грунта на участке. Песчаная подушка фундамента должна опираться на минеральные слои грунта, не содержащие органических включений.
  • Уровня грунтовых вод. Подошва столбчатой опоры должна быть выше уровня грунтовых вод на участке.

Для решения всех этих задач считается достаточным размещать подошву фундамента частных домов и бань не глубже 0,3-0,4 м.

Столбчатый фундамент в разрезе. 1 – опорная плита; 2 – столбчатая опора; 3 – ростверк; 4 – фиксирующий выпуск арматуры; 5 – обратная засыпка; 6 – песчано-гравийная (щебеночная) подушка.

Столбчатые опоры, поз.2, обычно имеют квадратное сечение с размером одной стороны в пределах 0,3-0,5 м. Размер, как правило определяют из конструктивных соображений, по толщине стены, так, чтобы было удобно опереть на них стены.

Столбчатые опоры чаще всего отливают по месту из бетона.  Иногда выкладывают из полнотелого керамического кирпича или бетонных блоков.

Размер опорной плиты, поз.1, тоже квадратного сечения, определяют расчетом. Чем больше площадь опоры плиты на грунт, тем выше допустимая нагрузка на столбчатую опору.

Песчано-гравийная подушка, поз.6, снижает величину сил морозного пучения грунта, действующих на подошву фундамента. Чем выше пучинистость грунта на участке строительства, тем толще должна быть подушка.

Обратная засыпка котлована, поз.5, выполняется не пучинистым грунтом. Её назначение – уменьшить величину касательных сил морозного пучения.

Если засыпать пазухи котлована местным пучинистым грунтом, который достали из котлована, то по боковой поверхности столбчатой опоры будут действовать, так называемые, касательные силы морозного пучения грунта. Замерзший пучинистый грунт зажмет с боков, как в тиски, столбчатую опору и будет пытаться приподнять её вверх вместе с домом.
