Печи бутакова

Достоинства и недостатки печи Бутакова

Из недостатков стоит отметить следующее:

  • Высокая температура стального кожуха может стать причиной получения ожога
  • Выключенная установка быстро остывает, температура в помещении также быстро снижается.

Теперь немного о достоинствах:

  • Ящик для золы достаточно объемный и не требует частой чистки.
  • Печь Бутакова не габаритная, но вместительная.
  • Конструкция прочная, чему способствуют используемые материалы (чугун, сталь).
  • Долговечна, неприхотлива при эксплуатации.
  • Верхняя часть модели может применяться в качестве варочной панели.
  • Топливо может быть любым, начиная от дров и заканчивая торфом или бумагой.
  • Внешне эстетична.
  • Монтаж производится быстро.
  • Экологична.
  • Пожаробезопасна.

Обогревательные приборы Бутакова нашли широкое применение за счёт уникальности своей конструкции. При изготовлении такого оборудования используются недорогие и надежные материалы, так что такая нагревательная установка рассчитана на длительный период эксплуатации. При этом от пользователя требуется лишь периодически удалять накопившуюся золу с помощью специального контейнера. В него собираются все образующиеся во время горения шлаки, поэтому техническое обслуживание сводится к очищению специального контейнера.

Нагревательная установка неприхотлива в плане топлива — можно использовать древесные отходы, уголь, пелетки, обычные дрова. Единственное, что не стоит использовать смолистое дерево, что приводит к повышенному образованию сажи — всё остальное можно без проблем сжигать в этой топке.

Универсальные модели Бутакова обеспечивают удобную комбинацию обогрева и варочной системы. В качестве варочной поверхности можно использовать наружную поверхность обогревателя, которая напрямую контактирует с топкой. Такая панель будет очень горячей, в частности, температура может достигать 350 градусов Цельсия, поэтому такая установка вполне может заменить собой варочную плиту.

Печи отопительные и варочные «Гимназист»

Невысокая цена обогревающего оборудования — очень важный фактор, который и обусловил во многом популярность таких моделей. Невысокая себестоимость обусловливается простотой конструкции и отсутствием дорогих материалов. Используемые в процессе производства чугун и сталь рассчитаны на длительный период эксплуатации, поэтому в долгосрочной перспективе печи Бутакова становятся еще более привлекательными.

Безопасный монтаж печи и дымохода

Для установки понадобится асбестовая плита или лист железа

Чтобы установить дымоход на печь инженера Бутакова, потребуется ознакомиться с инструкцией по ее монтажу, в которой подробно описываются все установочные операции. Там же приводится схема подсоединения труб к выходным коллекторам агрегата

При их монтаже особое внимание уделяется вопросу пожарной безопасности, что в первую очередь проявляется в выборе подходящего места

Котел Бутакова, как правило, устанавливается прямо на пол жилого или производственного помещения. Он размещается на ровной поверхности, закрытой листом железа поверх десятимиллиметрового асбестового настила. На его основании имеются крепежные отверстия, позволяющие при необходимости зафиксировать корпус на настиле пола

При монтаже важно следить за тем, чтобы печная топка и корпус находились на удалении от стен и пола не менее чем на 380 мм. При невозможности обеспечить нужный зазор рекомендуется изолировать стенные поверхности на уровне 25 см выше верхней части котла

Для этого можно воспользоваться одним из следующих приемов:

  • закрыть слоем армированной теплоизоляционной штукатурки толщиной 25 мм;
  • разместить на защищаемых поверхностях 10 мм кусок асбеста со стальным листом поверху.

Для изоляции пола перед дверцей топки потребуется уложить металлический лист нужного размера.

Также важно определиться с точным местом монтажа дымоходной трубы в зоне перекрытия на потолочной поверхности. После его разметки на выбранном участке делается квадратное отверстие, утепляемое базальтовой ватой по металлическим листам

К готовому дымоходу печь Бутакова согласно чертежам подсоединяется посредством особого тройника, обеспечивающего оседание в нем остатков сгорания дров (сажи) и конденсата

Особое внимание уделяется качеству трубных сочленений, для чего все стыки системы отвода газов уплотняются термостойким герметиком

Ассортимент

Самое интересное в печах Бутакова — это названия, которые он использовал при создании модельного ряда отопительного оборудования — Студент, Гимназист, Инженер, Профессор, Доцент и пр. С каждым из них мы познакомимся отдельно.

  1. Гимназист. Параметры мощности — 6-7 кВт. Сейчас большим спросом не пользуется, приобретается в основном под заказ. Гимназист способен отапливать площадь до 20 квадратных метров, затрачивая при этом 20 литров топлива.
  2. Студент. Мощность печки Студент — 9 кВт, а ее вес всего 70 килограмм. Модель Студент достаточно старая, но самая распространенная. Отапливаемая площадь не превышает 100 квадратных метров. При этом Студент имеет чугунный колосник и выдвижной удобный зольник. Студент позволяет отапливать дом и готовить пищу.
  3. Инженер. Инженер весит 113 кг, но мощность составляет 15 кВт. Модель Инженер предназначена для отопления помещений до 250 квадратных метров. Максимальная загрузка топки — 40 литров. Печь Инженер отличается наличием стеклянного экрана на двери. Сама дверь бывает стальной и чугунной. Инженер пользуется внушительным спросом для частных домов.
  4. Доцент. Внушительные 164 килограмм веса дают 25 кВт мощности. Топка этой модели печки вмещает 100 литров топлива. Но и отапливать Доцент способен внушительную площадь — 500 квадратных метров.
  5. Профессор. Высокоэффективная печь Профессор весит 235 килограмм, но и выдает 40 кВт мощности. Модель Профессор справляется с отоплением помещений до 1200 квадратных метров. Чтобы обогреть такую площадь, Профессор потребует загрузить в топку 240 литров твердого топлива.
  6. Академик. Самый мощный представитель серии печей Бутакова. При весе 300 килограмм, мощность оборудования составляет 55 кВт. В отличие от модели Профессор, Академик отапливает до 1000 квадратных метров, затрачивая 200 литров горючего.

Преимущества и недостатки

Схема устройства печи Бутакова

Что объединяет модели Студент, Профессор, Гимназист и прочие печки в исполнении Бутакова? Их преимущества и недостатки.

К сильным сторонам печей советского разработчика относят:

  • Высокий уровень пожарной безопасности. В печах Студент и прочих моделях не происходит сгорание, а идет процесс тления. Потому открытый огонь отсутствует;
  • Функциональность. При своих небольших габаритах, та же модель Студент имеет отопительную и варочную возможность. За счет высокого КПД мощности хватает на эффективное выполнение каждой функции;
  • Экологичность. Топливо сгорает практически полностью, потому опасные для человека отходы отсутствуют;
  • Длительный срок службы. При своей привлекательной стоимости, оборудование Бутакова гарантирует продолжительную эксплуатацию.

Но есть у печей Бутакова определенные недостатки.

  1. Корпус печки активно нагревается, потому прикосновение к поверхности печи может привести к получениям ожогов. Нужно просто быть аккуратным при использовании печки.
  2. Когда завершается процесс топки, камера остывает достаточно быстро. Из-за этого падает температура внутри помещений. Но поскольку печь способна работать в течение 8-12 часов, это сложно называть серьезным недостатком оборудования Бутакова.
  3. При работе топки воздух внутри помещения сильно осушается. Чтобы избежать этого, нужна система увлажнения или эффективная вентиляция.

Идеальными во всех отношениях печки в исполнении Бутакова назвать нельзя. Но эти печи имеют свои неоспоримые преимущества, позволяют им на равных конкурировать с объективно более привлекательными для многих газовыми котлами.

Конструкция

В состав печи входят конвективные трубы, которые устанавливаются по схеме. В отличие от своих аналогов, печь Бутакова имеет большую теплоотдачу.

Аппарат состоит из простых деталей

  • зольника;
  • топливного отсека;
  • колосника;
  • дымохода;
  • трубы для циркуляции воздушного потока .

Для того чтобы использовать по максимуму тепловую энергию, топливный отсек изготавливается в форме параллелепипеда. Труба для этого отдела должна быть закреплена только вертикально. На трубе для циркуляции воздуха, на высоте 12 сантиметров от подножек нужно сделать горизонтальные срезы. Это необходимо для того, чтобы воздух поступал в генератор.

Также в печи должен быть зольник

, в котором собираются отходы горения. Одной закладки хватает, примерно, на 10 часов обогревания помещения. Также длительность работы зависит от определенноймодели отопительного агрегата .

История происхождения печи.


Печь Бутакова Популярный профессор политехнического университета и теплотехник из Урала Сергей Ефимович Бутаков создал целый ряд экономичных котлов, которые работают на твердом топливе. В зависимости от моделей они способны отапливать помещения объемом 100-1200 кубических метров. Эти устройства были успешно испытаны во многих регионах России, в том числе, и в холодной Сибири. Изобретения профессора получили всеобщее одобрение и смогли пройти государственную сертификацию

Сейчас многие компании предлагают печи Бутакова, но очень важно выбрать среди них те, которые смогут предоставить качественные изделия от опытных производителей

Путь профессора к созданию данных отопительных приборов не был легок. Он постоянно совершенствовал свои устройства. Благодаря этому, ученый смог добиться отличной работы печей, отсутствию неприятного запаха в помещениях при их обогреве, минимальному расходу топлива и многообразию его видов. Путем проб и ошибок Бутаков смог создать идеальный прибор для обогрева зданий, который день ото дня становится все популярнее и популярнее.

Модельный ряд

Весь модельный ряд печей Бутакова имеет красивый дизайн, который подойдет  практически к любому интерьеру.

Гимназист

Модель «Гимназист»

Отличительной особенностью этой модели является то, что она именно отопительно-варочная. В верхней части корпуса установлена специальная варочная плита (модификации «Гимназист-2»(с варочной плитой и общим весом 49 кг и мощностью 8 кВт) и «Гимназист-3»(с варочным кружком и общим весом 34 кг)), которая отсутствует у других моделей. Однако отсутствие варочных плит не говорит о том, что другие модели нельзя использовать для приготовления пищи и кипячения воды.

Выход дымохода находиться в верхней части корпуса, что позволяет сэкономить пространство в помещении. Однако у такой конструкции есть существенные недостатки: конденсат и сажа опускаются прямо в печь;

неудобно прочищать дымоход, т.к. каждый раз приходиться вынимать его из печи, что достаточно проблематично.

В модификации «Гимназист-1» реализована конструкция без варочной плиты.

Характеристики:

  • Мощность — 5 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 50-100 м³
  • Вес — 34 кг
  • Размеры — 400х500х500 мм
  • Толщина стенок — 2,5 мм
  • Объем топки — 60 л
  • Диаметр дымоходной трубы — 115 мм
  • Стоимость в зависимости от модификации — от 4800 до 6800 руб.

Модель «Студент».

Студент

Одна из самых распространенных моделей, идеально подойдет для дач и небольших частных домов, а также для хорошо утепленных частных домов большего размера. Отопительная печь профессора Бутакова Студент обладает увеличенным диаметром труб, а также меньшей толщиной их стенок, что позволяет увеличить теплообмен, т.к. «живое» сечение для движения воздуха по трубам увеличивается в этом случае с 35% до 70%.

Выход дымохода находиться в задней части корпуса и крепится через тройник. Такое конструктивное решение позволяет осуществлять чистку дымохода, не отсоединяя его от печи. Для начала очистки необходимо только отсоединить съемное дно тройника. К тому же конденсат и сажа осыпаются в тройник, а не в саму печь, как у «Гимназиста». Тройник оснащен задвижкой, благодаря которой можно регулировать тягу. Дно тройника снабжено специальным штуцером для удаления конденсата.

Характеристики:

  • Мощность — 9 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 150 м³
  • Вес — 57 кг
  • Размеры — 370х545х650 мм
  • Объем топки — 74 л
  • Диаметр дымоходной трубы — 120 мм

Существует 3 модификации этой модели:

  • дровяная с металлической дверцей, цена — 11900 руб;
  • угольная с металлической дверцей, цена — 12800 руб;
  • с чугунной дверцей со встроенным стеклом, цена — 13900 руб.

Инженер

Модель «Инженер»

Является самой популярной моделью из всего модельного ряда, т.к. идеально подходит для частных домов и дач, а также для малых производственных помещений. Также, как у «Студента», конструкция «Инженера» состоит из увеличенных в диаметре конвективных труб с меньшей толщиной стенок, что также значительно увеличивает теплоотдачу печи.

Характеристики:

  • Мощность — 15 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 250 м³
  • Вес — 75 кг
  • Размеры — 440х645х800 мм
  • Объем топки — 120 л
  • Диаметр дымоходной трубы — 120 мм
  • Стоимость — дровяная: 16000 руб; угольная: 16700 руб; со стеклянной дверцей: 17700 руб.

Доцент

Модель «Доцент»

Данная модель в основном используется для отопления складских и производственных помещений, а также крупных частных домов.

Характеристики:

  • Мощность — 25 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 500 м³
  • Вес — 143 кг
  • Размеры — 570х800х1000 мм
  • Объем топки — 250 л
  • Диаметр дымоходной трубы — 150 мм
  • Стоимость — от 28000 руб

Профессор

Модель «Профессор»

Самая мощная печь из всего модельного ряда.

Характеристики:

  • Мощность — 40 кВт
  • КПД — 85%
  • Размер отапливаемого помещения — 1000 м³
  • Вес — 57 кг
  • Размеры — 670х1110х1250 мм
  • Диаметр дымоходной трубы — 200 мм
  • Стоимость в зависимости от модификации — от 32500 руб.

Характеристики

Модель Гимназист — это экономичный вариант печи Бутакова. В ней отсутствуют прямые конвективные трубы, за счет чего увеличивается объем топки, а на дверке вместо панели конвектора установлен малый шибер для подачи воздуха. Также модель не имеет модификации с задним выводом патрубка дымохода.

Технические характеристики:

  • мощность — 6 кВт;
  • КПД — 85%;
  • площадь обогрева — 100 м²;
  • габариты — 370×530×660 мм;
  • масса — 52 кг;
  • объем топочной камеры — 65 л.

Модель Студент — усовершенствованный вариант Гимназиста, при тех же размерах корпуса она имеет увеличенную мощность:

  • мощность — 9 кВт;
  • КПД — 85%;
  • площадь обогрева — 150 м²;
  • габариты — 370×530×660 мм;
  • масса — 75 кг;
  • объем топочной камеры — 60 л.

Инженер — самая популярная модель печи Бутакова. Идеальный вариант для обогрева частных домов или небольших производственных помещений:

  • мощность — 15 кВт;
  • КПД — 85%;
  • площадь обогрева — 250 м²;
  • габариты — 440×630×770 мм;
  • масса — 113 кг;
  • объем топочной камеры — 120 л.

Доцент — в основном применяется для обогрева помещений производственного назначения или частных домов большой площади:

  • мощность — 25 кВт;
  • КПД — 85%;
  • площадь обогрева — 500 м²;
  • габариты — 570×820×1000 мм;
  • масса — 182 кг;
  • объем топочной камеры — 250 л.

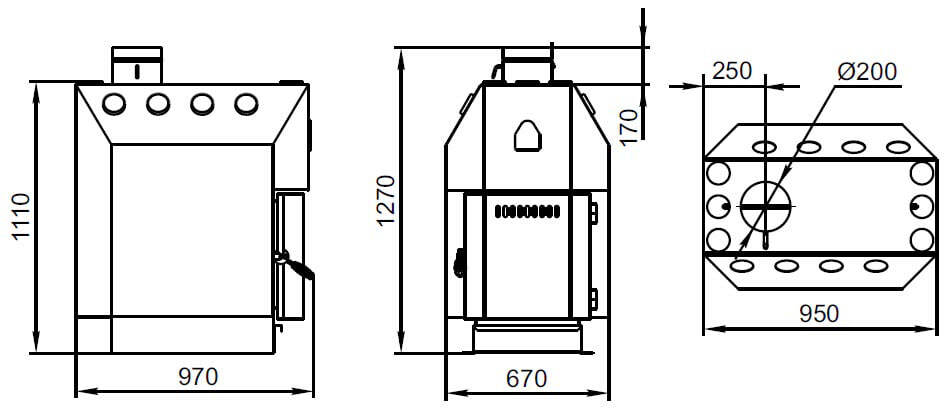

Профессор — так же, как и предыдущая модель, предназначена для отопления производственных помещений большой площади:

  • мощность — 40 кВт;
  • КПД — 85%;
  • площадь обогрева — 1000 м²;
  • габариты — 670×950×1110 мм;
  • масса — 280 кг;
  • объем топочной камеры — 500 л.

Академик — самая мощная модель, изготавливается по индивидуальному заказу:

  • мощность — 55 кВт;
  • КПД — 85%;
  • площадь обогрева — 1200 м²;
  • габариты — 8100×1120×1400 мм;
  • масса — 300 кг;
  • объем топочной камеры — 700 л.

Технические особенности печей

В серии Гимназист и Доцент, есть несколько конструкционных отличий. Но, также существуют общие характеристики и рабочие параметры, присущие каждой модели:

  • Принцип обогрева – печи относится к классу конвекционного оборудования. Обогрев осуществляется посредством конвекционных каналов, трубок, по которым забирается холодный и выводится горячий воздух. Особая конструкция конвекционных каналов, обеспечивает быструю теплоотдачу. Тепло поступает в помещение сразу после растопки, через 3-5 минут.

Возможность приготовления пищи – конвекционные печи не имеют особой варочной поверхности. Для приготовления или разогрева пищи, используется верхняя горизонтальная поверхность.

Принцип работы – печи Термофор, это оборудование длительного горения. Во время работы, используется принцип пиролиза или газогенерации.

Кроме общих характеристик и особенностей конструкции, которые есть у каждой модели, существуют существенные отличия. Чтобы не ошибиться при выборе, следует изучить описание печей от компании Термофор.

Печи Гимназист

Обогревательная печь длительного горения профессор Бутаков Гимназист, предназначена для обогрева помещений с максимальной площадью до 100 м³. Основной вид топлива, дрова, но допускается использование прессованных брикетов.

У серии Гимназист существует несколько отличий:

  • Объем топочной камеры 78 л. Режим газогенерации и большая вместительность топки, делает возможным продлить работу печи от одной закладки, до 6-8 часов.

Внутри конструкции присутствуют конвективные трубы, с возможностью подключения дополнительных воздуховодов, для отвода тепла и обогрева смежных помещений. Обогрев помещения выполняется комбинированным способом. Кроме конвекции, для обогрева помещения используется сильно разогревающийся металлический корпус печи.

Металлическая конвекционная отопительная печь Термофор Гимназист, весит всего 55 кг. Для удобства монтажа, предусмотрена специальная подставка.

Варочная панель у отопительно-варочной печи Термофор Гимназист, устроена как верхняя горизонтальная поверхность корпуса. Конвекционные каналы выходят так, чтобы не мешать установке посуды, при необходимости приготовить или подогреть пищу.

Модель

«Гимназист»

Максимальный объем отапливаемого помещения, куб. м

100

Мощность, кВт

6

Габаритные размеры (ШхГхВ), мм, труба вверх

370х530х780

Масса, кг

55

Проем топочной дверцы, мм

250

Объем камеры сгорания, л

78

Максимальный объем загрузки топлива, л

34

Максимальная длина полена, мм

440

Диаметр дымохода, мм

120

Рекомендуемая высота дымохода, м

5

Конвекционные трубы: диаметр, мм / кол-во, шт.

40/8

Печь Гимназист, подойдет для небольших помещений до 60 м², одновременного приготовления пищи и для обогрева основной и смежных комнат.

Печи Доцент

Дровяная отопительная печь Термофор Доцент, в отличие от серии Гимназист, предназначена для отопления больших площадей, общей сложностью до 250 м². Главные отличия модификации:

  • Возможность выбора комплектации – в серии представлены модели с дверцами, имеющими вставку из стекла и полностью глухие.

Вес конструкции – масса корпуса около 160 кг, объем топочной камеры 275 л.

Основной вид топлива – для топки используются дрова с влажностью не более 20%.

Принцип работы – в конструкции предусмотрены особые жиклеры для дожига отходящих газов, что увеличивает теплоотдачу на 10-15%.

Материал конструкции – основной корпус изготовлен из стали. Воздухогрейная отопительная печь профессор Бутаков Доцент, идет в комплекте с чугунной дверцей со стеклом. Преимущество решения – отсутствие деформации дверцы, даже спустя несколько лет эксплуатации. Есть возможность выбрать глухую дверцу, не имеющую стекла.

Модель

«Доцент»

Максимальный объем отапливаемого помещения, куб. м

500

Мощность, кВт

25

Габаритные размеры (ШхГхВ), мм

570х820х1000

Масса, кг

164

Проем топочной дверцы, мм

290х340

Объем камеры сгорания, л

275

Максимальный объем загрузки топлива, л

100

Максимальная длина полена, мм

600

Диаметр дымохода, мм

150

Рекомендуемая высота дымохода, м

6

Конвекционные трубы: диаметр, мм / кол-во, шт.

70/14

Печи компании Бутаков, серии Доцент, используются для полноценного обогрева больших помещений. Для этого, к конвективным каналам подключаются воздуховоды. Верхняя горизонтальная поверхность печи, как и в модификации Гимназист, предназначена для приготовления или подогрева пищи.

Обзор модели «Студент ДТ»

В целом данные печи «Студент» отзывы имеют хорошие. Эта модель отлично подходит для людей, которые желают спрятать дымоход. В этой печи выход для него имеется в задней части конструкции. Благодаря этому можно провести дымоход за перегородкой. Помимо прочего следует отметить высокую производительность данной модификации. Во многом это было достигнуто за счет равномерного распределения газонаправляющих щитков. При этом трубы всегда находятся в разогретом состоянии.

Дверца в этой модели изготовлена из стали. Непосредственно под ней располагается конвектор. Жиклеры вторичного воздуха находятся за топкой и много места не занимают. В установке печи «Студент ДТ» довольно просты. Как уверяют специалисты, дымоход нужен минимум длиною 5 метров. При этом его диаметр должен составлять 130 мм.

История создания

Печь работает на дровах, пеллетах и другом твердом топливе

Первый образец такой печи изготовлен в 2002 году на севере страны, в Новосибирской области. Всего лишь через два месяца после этого были получены нужные сертификаты, а уже к 2004 году выдан патент на изобретение. Ее разработчик – специалист в области теплотехники Е. Ю. Зубкевич, назвавший печку в честь своего родственника профессора С.Е. Бутакова.

Еще через год изобретатель заключил договор с фирмой Термофор, освоившей производство и выпуск продукции. По ряду причин в 2008 году сотрудничество с ней было приостановлено и владелец патента остался ни при делах. К настоящему времени производство этих печей налажено в промышленных масштабах.

Самостоятельное изготовление

Прежде чем приступить с сооружению устройства своими руками, необходимо изучить его схему:

Последовательность сборки этого агрегата ничем не отличается от монтажа газогенераторных печей. Основа устройства – металлическая бочка.

Чтобы получить качественный агрегат с безопасным, экономичным и эффективным обогревом, следуйте нижеописанной инструкции:

  1. Используя болгарку, нужно срезать верхушку бочки, выровнять острые края молотком и загнуть их вниз.
  2. В стальном листе необходимо вырезать круг диаметром 1,5-2 см. Это гораздо меньше, чем соответствующий размер самой бочки.
  3. В вырезанном элементе требуется проделать отверстие диаметром 10 см и приварить к нему стальную трубу такого же размера.
  4. К нижней части изделия потребуется прикрепить с помощью сварочного аппарата швеллерные отрезки и установить их так, чтобы они могли свободно передвигаться внутри бочки. В процессе функционирования агрегата металлические балки будут давить на топливо.
  5. Сверху трубы монтируется заслонка, а шпилька устанавливается строго вертикально.
  6. Этот элемент нужно зафиксировать сваркой. На краю задвижки, вырезанной из стали диаметром, схожим с соответствующим размером трубы, нужно просверлить отверстие. После монтажа шпилька должна прикрывать изделие.
  7. Заслонка прикручивается с помощью гайки. Установка этого элемента позволяет в дальнейшем следить за объемом поступающего воздуха, а также интенсивностью работы устройства.
  8. Бортик крышки нужно выровнять молотком. Края для плотной посадки и прилегания ее к основанию требуется загнуть наружу.
  9. В крышке нужно проделать отверстие диаметром 10,5 см. Для этого необходимо запастись зубилом.
  10. Трубу требуется приварить к блину и вывести через отверстие, проделанное в крышке, которое в дальнейшем нужно заварить.
  11. Для основания печи можно подготовить не слишком глубокую кирпичную площадку.
  12. В верхней части корпуса устройства требуется вырезать отверстие диаметром 15 см. Через него будет проходить дымовой канал, который в 1,5 раза длиннее, чем сам корпус. Сверху конструкции к дырочке приваривается отмеренный ранее отрезок трубы.
  13. Внизу устройства нужно сделать небольшое квадратное отверстие, затем приварить к нему дверцу. Это будет зольник – люк для сбора золы, куда и устанавливается ящик для удобства и простоты при очистке.
  14. Нижняя часть трубы для дымоотвода тщательно заваривается. Желательно, чтобы изделие стояло на ножках.
  15. К каналу приваривается колено, подсоединяется печь. Конструкция фиксируется хомутом. Под это приспособление предварительно размещается стеклотканевая основа для герметичности всех соединений.

Если нет бочки, то для основания печи можно использовать огнетушитель, с которого требуется снять корпус. Для этих целей также подойдет газовый баллон. Устройство собирается аналогично.
