Как соединить алюминиевые провода при монтаже

Оглавление

В чем их особенность

Алюминий имеет особенные свойства металла, которые могут вызывать затруднения при соединении. Вследствие окисления, на алюминии образуется оксидная пленка, которая препятствует прохождению электрического тока. Эта пленка расплавится только при температуре не менее 2000°С, а этот показатель выше температуры плавления самого алюминия. Более того, если зачистить оксидную пленку механическим путем, то спустя время она появляется повторно.

Если вы захотите спаять алюминий, то эта пленка будет препятствовать сцеплению припоя с жилой. Также при сварке пленка образует включения, которые негативно сказываются на качестве контакта. Кроме всего прочего, алюминий относится к категории металлов, которые отличаются высокой текучестью и хрупкостью. Как следствие контакт следует полностью защитить от возможных механических воздействий. Например, если соединить алюминий болтовым зажимом, то необходимо регулярно подтягивать контакт, так как алюминий, образно говоря, «вытекает» из-под контакта, который, в свою очередь, ослабевает.

Существуют ли тогда способы надежного соединения алюминиевого провода? Рассмотрим несколько распространенных методов и решим, как лучше всего выполнять эту работу.

Этот метод соединения очень прост. Необходимо зачистить провод от изоляции на 20 мм. После жилу рекомендуется зачистить мелкозернистой шкуркой. Далее оголенную жилу скручиваете в колечко и вставляете в зажимной винт, которые следует плотно закрутить.

Комплектация для винтового соединения

Минус такого метода соединения в том, что из-за текучести алюминия, время от времени контакт необходимо подтягивать. Поэтому место соединения должно быть в доступном месте.

В этом случае применяются специальные клеммники. За счет наличия специальной пружины, нет необходимости регулярно подтягивать контакт. Вставленный зачищенный алюминиевый провод надежно удерживается. Существуют клеммники как одноразовые, так и многоразовые. Одноразовые используются для соединения проводов, без дальнейшего разъединения. Провод вставляет в отверстие зажима, обратно его не вытянуть. Что касается многоразового соединения, то провод легко вытягивается, если нажать на специальный рычаг, удерживающий провод.

В редких случаях, алюминиевый провод можно соединить методом скрутки. Сразу стоит отметить, что этот метод очень ненадежный и даже несмотря на то, что в советское время его использовали сравнительно часто. Отчасти объясняется это тем, что в прошлом количество бытовых приборов и соответственно нагрузки на проводку было меньше. Теперь картина выглядит иначе.

Более того, срок такого соединения зависит от разных факторов, например, нагрузка по току, влажность и температура. Если температура повышается, то металл расширяется, из-за чего расширяется зазор между проводами. Это может привести к переходному сопротивлению, место контакта будет греться и после этого образуется окисление и, в конце концов, контакт полностью нарушится. Однако такой процесс продолжается долгое время, поэтому для временных соединений метод скрутки допустим.

При соединении алюминия таким методом, важно придерживаться таких правил:

  • Провода должны равномерно обвивать друг друга.
  • Если провод толстый, то витков должно быть не более трех, а для тонкого не меньше пяти.
  • Если соединяется медный и алюминиевый провод, то медный обязательно нужно залудить.
  • В качестве изоляции контакта рекомендуется использовать термоусадочную трубку.

Порядок проведения работ в земле и воде

Не так уж редко возникает необходимость в прокладке электропроводки под землей или под водой. Коротко остановимся на особенностях выполнения электромонтажных работ в этих условиях.

Провода могут прокладываться в воде, например, при монтаже погружного насоса. В этом случае нужна пайка концовок проводов. Далее соединение обрабатывается изоляционным материалом (термоклеем), а поверх надевается термоусадка. При соблюдении технологии стык получится очень надежным и безопасным. Однако стоит допустить небрежность, и дело закончится коротким замыканием.

Проводка в земле защищается таким же образом, как описано выше, однако, чтобы получить безопасное соединение, можно использовать более продвинутую методику. Концы кабеля следует прижать клеммной колодкой, а герметичную распредкоробку залить силиконом. Подземную магистраль рекомендуется разместить в прочном коробе или трубе, чтобы предотвратить акты вредительства со стороны грызунов. Поврежденные концовки кабелей лучше всего стыковать при помощи муфт.

Подключение проводов в подрозетнике

Особенности монтажа осветительных сетей без разветвительных коробок

Как и в розеточных группах, цель методики сводится к уменьшению контактов,  трудозатрат и повышению надежности. Можно для одноклавишных выключателей использовать двухжильные провода, но рекомендуется прокладывать кабель с тремя проводами. Это вызвано тем, что современные люстры, светильники имеют на корпусе клему для заземляющего провода, лучше выполнить все требования по безопасности.

Подключение сети с одноклавишными и двухклавишными выключателями

Для лучшего понимания на упрощенной схеме рассмотрим способы подключения, от распределительного щита до ближайшего выключателя прокладываем провод фазы, нулевую и заземляющую жилы тянем до осветительного прибора. Заземление крепится на корпус светильника, N – нейтральный провод на контакт патрона для лампы.

Фазный провод фиксируется на входящем контакте выключателя, с выходящего контакта прокладывается проводник на свободный контакт патрона для лампы. Все технология не хитрая, полное отсутствие лишних контактов и соединительных коробок. Если в осветительной группе несколько элементов в разных комнатах, в коробке первого выключателя делаем соединения и прокладываем линию дальше. Как и в розеточных группах соединения можно выполнить на клемах выключателя.  В классическом варианте, контакты  скручиваются, изолируются, упаковываются на дне посадочной коробки для выключателя.

На схеме показано подключение одноклавишного и двухклавишного переключателей в одной группе.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

Итак:

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов, как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Итак:

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Как поставить распределительную коробку

Современные распределительные коробки не всегда круглые. Стены домов теперь далеко не всегда из бетона. В монолите проще проделать круглое отверстие:

  • По центру сверлом по бетону выполняется отверстие небольшого диаметра.
  • При помощи коронки вырезается круговая щель. В ходе процесса много пыли, люди бывалые применяют специальные приспособления, включающие вакуумную камеру (лежащую по периметру) и строительный пылесос. Опасайтесь силикоза и прочих заболеваний дыхательных путей, вызванных излишками пыли в воздухе.
  • Остаток бетона выдалбливается любым методом. Неплохо подходит перфоратор.

Установка распределительной коробки

Глубина отверстия выбирается конкретной. Очевидно, что внутри должно хватить места для распределительной коробки. При покупке учтите, изделия отличаются по глубине и диаметру. Непродуманные мелочи способны привнести досадные задержки в ход выполнения работы. К примеру, расширить на 5 мм диаметр отверстия в монолите считают сложной задачей, предвидятся трудности с центрированием. В этом плане лучше опробовать распределительную коробку, соответствует ли коронке. К примеру, в сырой почве

Внимание! Сверлить землю не нужно во избежание электрического пробоя в инструменте и выхода из строя

В корпусе распределительной коробки имеются отрывные вводы для проводов. Не всегда там, где требуется. Пластмасса легко сверлится по месту нужным диаметром. Наибольшую сложность представляет случай, когда стальной канал неаккуратными строителями проложен с выпиранием из стены. Убрать кусок железа чрезвычайно сложно, внутри идёт провод, но металлическую трубку (гофр) требуется заземлить.

Соединение проводов

Перед тем как соединять провода в распределительной коробке советуем вам изучить правила их монтажа

Ведь важно не только качественно соединить провода между собой, но и правильно завести их в распределительную коробку, а также удобно расположить для возможного осмотра или ремонта

Правила монтажа проводов в распределительной коробке

Прежде всего давайте рассмотрим правила, предъявляемые к обустройству и монтажу проводки в распределительной сети. Ведь именно с этого фактора начинается любой монтаж.

Нормы монтажа проводки в распределительной коробке

  • Прежде всего следует помнить, что в одной штробе, коробе или трубе допускается прокладка проводов не более восьми групп.
  • Все соединения должны выполняться в соответствии с п.2.1.17 – 2.1.30 ПУЭ. Данные пункты предусматривают целый спектр ограничений. Прежде всего следует помнить, что провод перед любым контактом должен иметь запас, достаточный как минимум для одного повторного подключения.
  • Перед тем как соединять провода в распаечной коробке следует убедиться, что они не имеют натяжения. Либо что это натяжение не возникнет при температурных перепадах.
  • Любые места соединения проводов должны быть доступны для ремонта и осмотра. При этом эти места следует организовывать так, дабы осмотр не был затруднен элементами конструкции.
  • Любое соединение должно иметь изоляцию. При этом эта изоляция должна соответствовать уровню основной изоляции. Для достижения данных параметров лучше использовать изоленту, либо термоусадку.
  • Сами распределительные коробки должны изготавливаться из несгораемых или трудносгораемых материалов. как на видео. Особенно это касается монтажа проводки по сгораемым конструкциям, к которым предъявляться дополнительные требования.

Варианты соединения проводов в распределительной коробке

Прежде всего давайте рассмотрим способы соединения проводов в распределительной коробке. Ведь именно контактные соединения зачастую являются наиболее уязвимым местом любой электрической сети и любые недоработки проявляются очень быстро.

Согласно п.2.1.21 ПУЭ все соединения проводов и кабелей должны производится сваркой, пайкой, опрессовкой, винтовым или болтовым сжимом. Другие методы соединения, особенно это касается скрутки, не допускаются. Исходя из этого давайте рассмотрим каждый из возможных методов соединения по отдельности.

Соединение методом сварки

Наиболее надежным считается соединение проводов методом сварки. Оно имеет наименьшие переходные сопротивления в результате чего, повышенный нагрев практически отсутствует. Кроме того, со временем такое соединение не теряет своих свойств.

Сварка проводов в распределительной коробке выполняется при помощи специального сварочного трансформатора и угольного электрода. Стоимость таких изделий достаточно велика для простой замена проводки в квартире, поэтому часто можно встретить самодельные устройства. Обычно это трансформаторы до 600 Вт и напряжением 9 – 36В.

На втором месте по надежности стоит соединение методом пайки. Этот метод более доступен для домашнего использования ведь не требует специального оборудования кроме обычного паяльника.

Соединение проводов методом пайки

Пайка проводов в распределительной коробке осуществляется по обычной технологии и не предъявляет особых требований

Единственным моментом, на который стоит обратить внимание — это качество таких соединений. Ведь в случае нагрева олово достаточно быстро нагреется и контакт пропадёт. Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки

Дабы не допускать этого пайку достаточно часто совмещают с соединением методом скрутки.

Опрессовка проводов в последнее время приобретает все большую популярность. Ведь на рынке появилось большое количество достаточно дешевого инструмента для опрессовки проводов, да и цена на расходные материалы для такого метода достаточно низка.

Соединение проводов метод опрессовки

Но наиболее распространенным все равно остается метод винтового или пружинного зажима жил. Огромное количество шин и клемм, представленных сейчас на рынке, позволяют осуществить достаточно надежное соединение проводов.

Обратите внимание! Винтовыми клеммами следует зажимать одножильный провод. Если вы используете многожильный медный провод, то вам необходимо приобрести специальные наконечники, которые не дадут винтам обломать нити многожильного провода при зажиме. Эти наконечники крепятся к проводу методом опрессовки

Эти наконечники крепятся к проводу методом опрессовки.

Ошибки при ремонте. Ошибка №1- неправильно установленная коробка для розетки

Делая ремонта квартиры или отдельной комнаты, люди сталкиваются с ошибками, стоящие определённое количество денег.

Делают ошибки при ремонте квартиры или комнаты различные, но большинству виной – контроль или незнание. Данная ошибка не шибко большая и деньги соответственно небольшие.

Но зачем платить за одну работу дважды? Разберём на сайте «АлгоритмСинтез» ошибку, которая случается во время ремонта при замене проводов, розеток и выключателей.

Пример популярной ошибки, ремонтируя квартиру или комнату

Решили сделать ремонт в комнате. Ремонт планируется не просто переклеить обои, а затрагивает практически всю комнату – пол, стены, потолок, окна и двери. Если проводка старая, то резонно встает вопрос, надо заменить проводку.

При этом количество розеток надо добавить, где-то перенести в другое место. Если же проводка не старая и в полном порядке, при этом соответствует требованиям на сегодняшний день, нет необходимости её менять.

Провода проложены в бороздах, распределительные коробки и установочные коробки под приборы установлены, из коробок выпущены провода. Первый этап сделан довольно быстро, буквально за 1 день, комната небольшая около20 м2.

На второй этап установку приборов и подключение приглашайте, когда стены будут окрашены или оклеены обоями. Пригласили отделочников для выполнения ремонтных работ. Стены оказались кривые, и было принято решение их выравнивать. После выравнивания стен и всех шпаклёвочных работ видим наглядно две ситуации.

Два непредсказуемых варианта установленных коробок под розетки и выключатели

Первый вариант – установочная коробка оказалась утоплена в стену настолько, что нормально установить прибор не представиться возможности.

Второй вариант – установочная коробка намного выступает за плоскость стены, естественно, так оставлять нельзя.

Оба варианта предполагают переустановку коробки заново. Сделать без проблем могут сами отделочники, но потом обязательно добавят в список дополнительные работы. Это же не их вина.

Кто же виноват в данной ситуации? Наверное, и так понятно, тот, кто отважился руководить и взять ответственность за ремонт комнаты на себя.

Исключаем ошибки в процессе ремонта

Чтобы избежать многих ошибок при ремонте, необходимо всё сделать своевременно и соблюдать последовательность ремонта комнаты или квартиры.

1. Электрик прокладывает провода и хорошо фиксирует их в местах установки розеток или выключателей. Для определения на какой высоте будут устанавливаться розетки и выключатели, должен быть известен уровень чистого пола в комнате.

Если выполняются гипсокартонные перегородки или потолка, то необходимо будет вызывать дополнительно для прокладки проводов.

После зашивки гипсокартоном до шпаклевки ещё раз вызываем на предмет целостности и место выпуска провода в нужно месте.

2. Бригада отделочников выполняет ремонт всей комнаты, выравнивает пол, стены, потолок. Поверхность стен уже прошпаклёвана, но до шлифовки приглашаем электрика.

3. Электрик устанавливает распределительные коробки и коробки под розетки, выключатели и терморегулятор, если устанавливали электрический тёплый пол.

В таком случае он обязан установить коробки в уровень с плоскостью стен или буквально на1 миллиметр утопить. Вы обязательно должны проверить этот момент, тогда придётся избежать более затратных дополнительных работ. Также электрик делает распайку распределительных коробок и прозвонку всех проводов, убеждаясь, что всё в порядке и провод нигде не перебит.

Как правильно провести соединение проводов в распределительной коробке

Обратимся к ПУЭ, где четко прописаны требования к соединению проводов в распределительных коробках. Здесь несколько вариантов:

  • пайкой;
  • опрессовкой;
  • клеммами;
  • с помощью болтового или винтового соединения.

Какой из данный вариантов считается лучшим? Если учитывать два показателя: надежность и технологичность, то идеальный вариант – это скрутка с последующей пайкой концов. Можно воспользоваться только скруткой, и это тоже очень технологичный вариант, правда, у него заниженная надежность по сравнению с пайкой.

Теперь соединенные концы проводов надо обязательно заизолировать, для чего используется изолента. При этом все соединения необходимо в распределительной коробке установить таким образом, чтобы они равномерно распределились по внутреннему пространству устройства и не соприкасались между собой.

Опытные электрики после проведения монтажных работ проводят проверку всех соединений. Они подключают к каждому контуру нагрузку и проверяют, не греется ли какой-нибудь стык. Если соединение проводов стало теплым, то значит, площадь их соприкосновения небольшая или контакт неплотный. Поэтому такой стык надо обязательно переделать.

Монтаж электропроводки в доме, квартире, гараже, офисе и т. д. всегда выполняется с установкой распределительных (ответвительных) коробок. По одной минимум всегда устанавливается в каждом помещении.

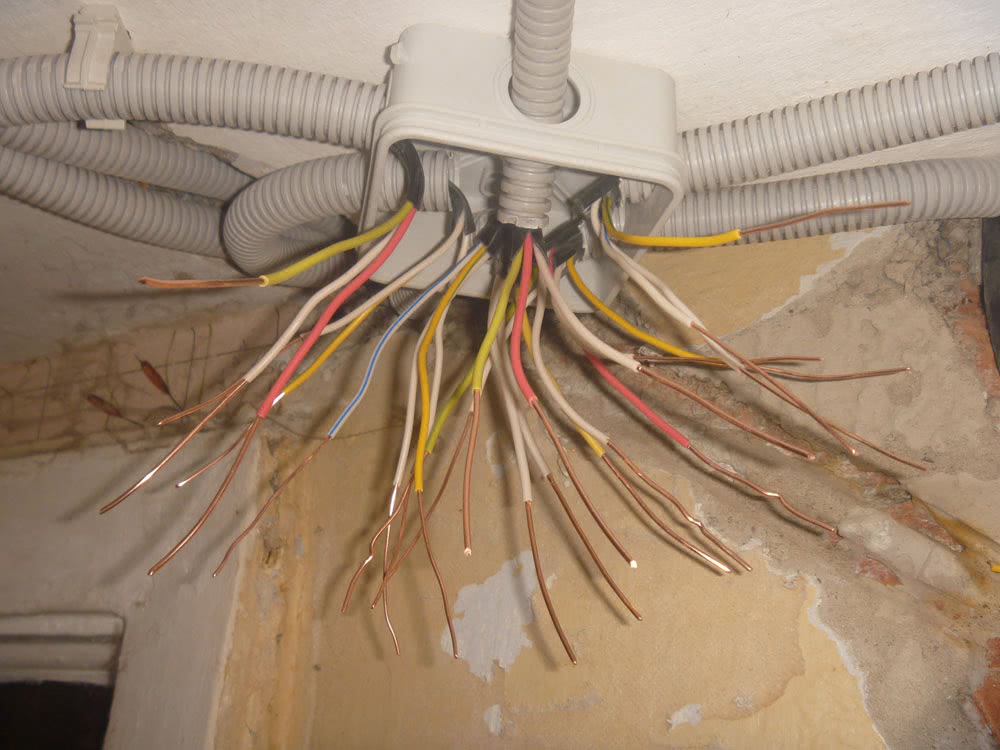

Из ответвительных коробок расходятся электрические кабели или провода к светильникам, выключателям и розеткам. Они состоят из пластикового корпуса с крышкой, бывают встраиваемые для скрытой электропроводки (на рисунке 3 и 4) и накладные- для наружной (на рисунке 1 и 2) .

Распределительные коробки из металла подлежат обязательному заземлению и устанавливаются только при прокладке электрических кабелей в металлических трубах. Например, в деревянных домах и строениях согласно правил и требований.

Ответвительные коробки различаются по размерам и форме. Большие коробки стоит использовать в местах, куда будет приходить большое количество кабелей или проводов. По форме лучше брать круглые, чем квадратные или прямоугольные, потому что не надо будет их ровнять по уровню. И можно использовать коронку для сверления отверстия в гипсокартоне, блоках, кирпиче и т. п.

Прежде чем приступить к установке коробки необходимо сделать штробы и закрепить в них кабели от места ее установки до розеток, выключателей и светильников. Или закрепить кабели за гипсокартоном или панелями, которыми обшиваются стены или потолок.

При открытой электропроводке накладная коробка крепится к потолку или стене на 2 самореза или дюбеля, только заводите электрические кабели через специальные уплотнители. В уплотнителях необходимо вырезать отверстие чуть-чуть меньше диаметра кабеля. На рисунке показан вариант с пылезащитными уплотнителями. Есть варианты влагозащищенные с резиновыми уплотнителями и резьбовыми заглушками.

Для монтажа встраиваемой коробки необходимо выбить или высверлить углубление, в которое затем необходимо вмазать коробку заподлицо. Гораздо проще ставится коробка в гипсокартон.

Правила монтажа распределительных коробок

Прежде всего давайте остановимся на правилах монтажа распределительных коробок. Ведь от этого зависит и надежность вашей электрической сети. Тем более, что эти правила вполне логичны и не потребуют серьезных капиталовложений.

  • Прежде всего следует помнить, что распределительная коробка должна быть выполнена из материала соответствующего поверхности установки. Так на сгораемые поверхности, например, дерево, следует устанавливать распределительные коробки из несгораемых материалов. Обычно это металл.
  • Если же распределительная коробка монтируется на несгораемую поверхность, например, бетон, то можно применять коробки из трудносгораемых материалов. Обычно в этих целях используют стандартные коробки из специального пластика во множестве предложенные в строительных магазинах.
  • Так же стоит помнить, что согласно п. 2.1.22 ПУЭ во всех местах ответвления и подключения проводников должен быть обеспечен запас провода обеспечивающий повторное подключение. Цена выполнения этого правила составит сущие копейки, а вот в случае необходимости выполнения пере подключения этот запас станет «золотым».
  • Так же стоит оговорить место расположения распределительных коробок. Вообще оно не нормируется, но обычно их располагают у входа в помещение со стороны дверной ручки. Высота расположения распределительной коробки обычно составляет 10-20 см от потолка. Это позволяет ее максимально оградить от случайного прикосновения и визуально скрыть.
