Где применяется?
Траншею длиной от тридцати и больше метров вручную выкопать сложно даже в легком грунте. Если работу необходимо сделать в течение одного дня, и на сложном для копания участке – например, через асфальтированное полотно или на песчаном грунте – то с этой задачей можно быстро справиться только с использованием ручного траншеекопателя.
Сфера применения ручных траншеекопателей довольно обширна:
- прокладка траншей под водопроводные трубы или канализацию;
- работы по укладке телефонных, электрических кабелей и интернета;
- укладка газопровода;
- устройство дренажных канав и ирригационных систем;
- подготовка грунта под стройплощадку;
- рыхление почвы;
- вырезка блоков земли при пересадке деревьев;
- удаление старого асфальта при дорожных работах;
- прокладка канавок под укладку бордюров;
- ландшафтный дизайн.
Ручной траншеекопатель отличается хорошей маневренностью, и его можно использовать не только в частных целях, но и в коммунальных предприятиях, когда надо проложить траншею или выкопать блок земли на небольшой площади или в труднодоступном для большой техники месте.
Траншея под фундамент без экскаватора
Копка траншеи под фундамент без экскаватора обходится значительно дешевле, чем с применением спецтехники.
Для этого потребуется нанять 3-4 человека. Ручная разработка грунта намного легче контролируется.
Из материалов вам потребуются:
- доски;
- колышки;
- шпагат.
Из инструментов надо подготовить:
- защитные очки и перчатки;
- карандаш и рулетку;
- пилу ручную или циркулярную;
- молоток;
- строительный уровень;
- лопаты;
- тачки.
На рытьё траншеи своими силами уйдёт несколько дней.
Разметка траншеи фундамента
При разметке траншеи фундамента необходимо учитывать такие факты, как:
- траншея должна располагаться от границы соседних участков на расстоянии не менее 3 м;
- разметка траншеи делается строго по размерам стенок фундамента.
Для более удобного выполнения работы можно сделать ширину траншеи на 10 см больше.
Для начала делается разметка по периметру. Для этого по углам вбиваются колышки из арматуры и между ними натягивается леска. Проверьте углы. Они должны быть равны 90 градусам. После этого размечаются границы стенок фундамента.
Планируя траншею под фундамент, определите месторасположение дренажного колодца. Он должен разместиться в нижней точке периметра фундамента, так как в него будет стекать вся вода из котлована. Найти эту низкую точку можно с помощью водяного уровня.
Разработка котлована и траншеи под фундамент дома
По разметке копается котлован с одинаковой глубиной по всей протяженности.
Обратите внимание
Дно траншеи необходимо делать с уклоном в сторону дренажного колодца.
Начинается копка траншеи фундамента со снятия верхнего слоя почвы. Плодородный слой почвы можно в дальнейшем использовать на участке для культурных растений. А вот последующие слои грунта надлежит аккуратно складывать возле траншеи и постепенно вывозить тачкой для дальнейшей утилизации либо для обратной засыпки.
При копании траншеи необходимо регулярно контролировать её глубину. Когда траншея готова, на дно укладывается слой геотекстиля. Сверху насыпается подушка из гравия и песка, толщиной 10-15 см. После укладки подушки устанавливается опалубка и заливается фундамент.
Подводя итог, можно отметить, что если соблюдать все правила при рытье котлованов и траншей под фундамент частного дома, то этот процесс пройдёт легко и без каких-либо осложнений. Для этого надо подготовить всё необходимое для работы, составить подробный план действий и запастись свободным временем.
Нанесение разметки на участок
Правильная разметка – основа качества работ по прокладыванию траншей. Варианты:
- с помощью измерительных приборов: теодолит, лазерные нивелир и уровень.
- ручной способ с применением шнура, рулетки, колышков и гидроуровня.
Разметка формирует геометрически правильную форму здания, переносит план дома на участок, определяет положение относительно границ территории.
Как сделать разметку самостоятельно:
-
Определите базовую линию. Это положение одной из стен домов относительно других объектов (забора, построек, границ участка).
Проводится на расстоянии не менее 3 метров под прямым углом от ориентира с помощью металлической рулетки. Вбивают 2 колышка, между ними натягивается шнур. Длина соответствует габаритам стены.
-
Постройте прямые углы по контуру будущего строения. Используйте готовые небольшие прямые уголки из деревянных досок или правило Пифагора. Отмерьте длину перпендикулярной стены и поставьте колышек, протяните шнур.
Проверка угла: на получившихся линиях из шнура отделите с одной стороны 3 м, с другой 4 м. Вбейте контрольные колышки, к одному из них привяжите шнур длиной 5 м. Другой конец протяните по диагонали ко второму колышку, длина шнура должна совпасть. Если получился прямоугольный треугольник со сторонами 3 и 4 м, диагональю 5 м, значит все верно. Если нет, надо корректировать угол, пока не совпадет. Остальные углы строить по той же схеме, обязательно проверять.
- Для ленточного фундамента установите «скамеечки»: два колышка, соединенные между собой шнуром на ширину траншеи. Контур получится объемный, из двух линий по границе.
- Границы несущих стен очерчиваются также, ориентируйтесь на план дома при нанесении разметки.
Какие инструменты понадобятся
Прокол под дорогой можно выполнить своими силами. Перед началом работ необходимо подготовить следующий набор материалов и инструментов:
- аппарат для выполнения сварочных работ и болгарку;
- кувалду;
- арматуру или прутья из стали, диаметр которых должен составлять 25 миллиметров и более, а длина должна превышать ширину дороги сантиметров на десять;
- обрезки стальной трубы необходимого диаметра и такой же длины, что и прутья;
- насос с пластиковой трубкой диаметром 12 миллиметров;
- бочку, рассчитанную на двести литров;
- воронку с двухметровым шлангом.
Кроме инструментов, понадобятся недюжинная физическая сила и терпение.
Какая техника используется при копке траншеи?
Копка траншеи лопатой (вручную) эффективна при малообъемных работах и на твердых грунтах (например, на суглинке). Способ оптимален при невозможности подогнать технику к строительному участку или необходимости вырыть траншеи в условиях обильной прокладки инженерных коммуникаций. Во всех остальных случаях, когда нельзя обойтись рытьем вручную, применяется такая техника:
- бара (траншеекопатель или грунторез);
- мотоблок;
- экскаватор (мини-экскаватор) и бульдозер.
Бара эффективна для работ по выемке узких траншей (до 40 см), глубина которых составляет до 2 м, например, при необходимости проложить газопровод или водопровод. Кроме прочего, бара стоит дешевле, нежели экскаватор. Она быстрее в работе и ею легче вырыть окоп на небольшой территории.
Мотоблоком, если не удастся полностью механизировать рытье траншей, то получится значительно упростить этот способ. Им проводиться рыхление грунта с его последующей выемкой лопатой. Способ полезен при осуществлении фундаментных работ, когда нужно сделать широкий подкоп на небольшую глубину.
Чтобы сделать подкоп правильно, удобно работать мини-экскаватором с бульдозером. Малогабаритность и маневренность позволяет быстро манипулировать бульдозером на небольших участках, например, дачах. Он удобен наличием гусениц, которые не повреждают асфальт. Работать бульдозером можно, если требуется сделать окоп, глубина которого 2.5 м, а ширина – 28-38 см.
Траншея под водопровод
Чтобы разработать подкоп под водопровод, необходимо правильно определить уровень промерзания грунта. Если делать окоп глубже, необходимо обеспечить его безопасность, например, установить подпорки по всей длине.
Рытье траншеи экскаватором
Чтобы выкопать траншею под водопровод, можно использовать окоп трех видов:
- прямоугольного сечения с отвесами;
- в форме трапеции с наклонными стенками;
- смешанные.
Первый вид предполагает минимум земляных работ, небольшую ширину выемки. Такой способ обустройства водопровода требует устройства крепления стенок, чтобы сохранить безопасность работников, так как существует риск обвала.
Второй тип может обходиться без крепления. Чтобы выкопать траншею требуется много пространства для маневренности, которая утрудняется по мере разработки все большей площади грунта.
Смешанный тип эффективен там, где глубина траншеи стыкуется с грунтовыми водами. В таком случае, сверху окоп укрепляется откосами, а внизу – отвесными стенками.
Чтобы правильно определить, какая техника нужна, необходимо ответить на такие вопросы:
- какую длину имеет водопровод;
- какой ежедневный объем работ;
- в каких условиях ложится водопровод.
Для рытья траншеи под водопровод эффективен мини-экскаватор. Его главное преимущество – маневренность, а недостаток – малая производительность: примерно 20 м/8ч. Чем крупнее техника используется, чтобы проложить водопровод, тем выше производительность, но хуже маневренность.
Траншея под газопровод
Подкоп под газопровод делается относительно неглубокий. Обычно глубина установки составляет 0.6 м. В перегруженных местах с обилием автомобильного трафика, допускается глубина не менее 0.8-0.9 м, а при работе с трубами высокого давления глубина выемки должна быть не менее 120 см.
Рытье траншеи барой
Главная задача траншеи – предотвратить повреждение проложенных труб. О каком бы типе инженерных коммуникаций не шла речь. Контроль правильности прокладки труб освидетельствует специальный акт госслужб.
Существует и технология определения дна выемки, в которую укладывается газопровод. Если диаметр трубы составляет до 1000 мм, то делается подкоп глубиной – 0.8 мм и больше. Если диаметр трубы – более 1000 мм, то бульдозером нужно прокопать выемку больше 1 м.
На то, какой будет сделан окоп, также влияет характеристика грунта на стройплощадке. Песчаные грунты требуют выемки глубиной не менее 1.2 м, скальные, каменистые грунты — от 0.6 м, а торфяники и грунты с высоким содержанием воды – 1.1 м.
Ширина траншеи зависит от того, какие инструменты решит применить застройщик, а также типа грунта. Чтобы узнать, какой она будет, необходимо прибавить к ширине ковша показатели движения грунта для разных местностей. Например:
- пески и супеси – ширина установки + 0.15 м;
- глина и суглинки – ширина установки + 0.40 м;
- скалы или мерзлый грунт – ширина установки + 0.4 м.
Если, чтобы выкопать траншею применяется бара, то ширина траншеи будет соответствовать ровно ширине ее рабочей установки.
Пошаговый порядок действий и технология копки
Универсальная схема:
- Снимается первый слой, ширина примерно 30 см. Плодородная земля отправляется для коррекции участка, устройства газона или огорода.
- Выкопанный грунт отбрасывать не менее чем на 1,5 метра от траншеи. Лучше вывозить сразу.
- Копать на безопасном расстоянии от соседних зданий и построек хозяйственного назначения, чтоб не задеть их фундамент.
- Начинать с внешнего контура траншеи. Укрепление стенок производится в том же порядке.
- После того, как углубление будет готово, сразу установить опалубку, чтобы грунт не успел поменять форму. Если такой возможности нет, оставить 20 см глубины не выкопанной, доделать, когда опалубка будет готова.
Не засыпайте грунт обратно, если ошиблись с глубиной. Он даст усадку, большой риск перекоса всего здания или фундаментной ленты.
Как правильно выровнять дно?
Первое, что нужно запомнить: нельзя засыпать грунт повторно, если образовались перекосы на дне траншеи. Земля уже наполнилась кислородом и при заливке фундамента просядет.
Чем застелить?
Процедура проводится, когда нет возможности выровнять дно лопатой, ставится заглубленный фундамент, проблемная почва, есть подземные воды. Если траншея неглубокая, строение планируется нежилое, применять дополнительную прослойку нет необходимости.
Способы:
- Если фундамент сборный, достаточно уложить на дно траншеи мокрый песок и ровно утрамбовать его, слой до 15 см (глубина изначально должна учитывать наличие прослойки для выравнивания). Сверху укладывается слой щебня примерно такой же ширины.
-
Монолитный фундамент требует гидроизоляции и опалубки, чтобы цементное молочко не впитывалось в почву, материал сохранял форму и не подмывался водой. Дно утрамбовывается и прокладывается песчаной подушкой. После по всей длине дна выкладывают листы рубероида с нахлестом друг на друга.
Нужно прикрепить его гвоздями к опалубке, по возможности замазать швы битумной мастикой. На верхней границе траншеи закрепить рубероид, чтобы в процессе заливки он не ушел в цемент. После установить арматурный каркас. Допускается дополнительный слой пленки перед рубероидом, но можно обойтись и без нее.
- Еще один способ гидроизоляции – применение дренажных труб. Используется при близости грунтовых вод с целью высушить траншею. Предварительно вода выкачивается, укладывается прослойка: песок, гравий, геотекстиль до края внахлест, труба перфорированной стороной вниз, еще слой геотекстиля, песок, гравий.
При критичной близости грунтовых вод траншеи укрепляются и гидроизолируются с участием специалистов.
Технология прокладки и правила сборки
Монтаж трубопровода из отдельных труб мерной длины или секций на лежаках над траншеей Прокладка газопроводных коммуникаций является непростым и трудоемким процессом, который проводится поэтапно и включает в себя несколько стадий. Обязателен подготовительный этап, включающий разработку проекта газопровода.
Проект должен разрабатываться только квалифицированными специалистами, на его основе в дальнейшем будет производиться монтаж. В проекте обязательно должны быть учтены особенности ландшафта и грунта того участка, на котором будут осуществляться монтажные работы, а также климатические условия местности.
Второй этап включает в себя непосредственно работы по установке газопроводной коммуникации. Далее выполняются пусконаладочные работы.
Заключающим этапом является контроль смонтированного газопровода. Необходимо испытать его на прочность и выполнить проверку герметизации всех элементов конструкции. Все гидравлические проверки можно проводить только после установки всех вспомогательных деталей.
Газопровод – взрывоопасное сооружение, поэтому в непосредственной близости нельзя производить никакого строительства. Для этого используются специальные столбики, которые отмечают охранную зону. Размер охранной зоны зависит от вида газопровода. В требующихся местах устанавливаются соответствующие предупреждающие знаки.
Основные выводы:
Проводить процесс монтажа должны только специально обученные люди
Газопровод – сооружение, создающее опасность. Для установки требуется строгое соблюдение техники безопасности, нарушение которой может привести к опасным последствиям. Подготовить необходимую техническую документацию для разрешения и установки газового оборудования. Проводить процесс проектирования и монтажа должны только специально обученные люди
Важно соблюдать все требования к материалам и составляющим газопровода

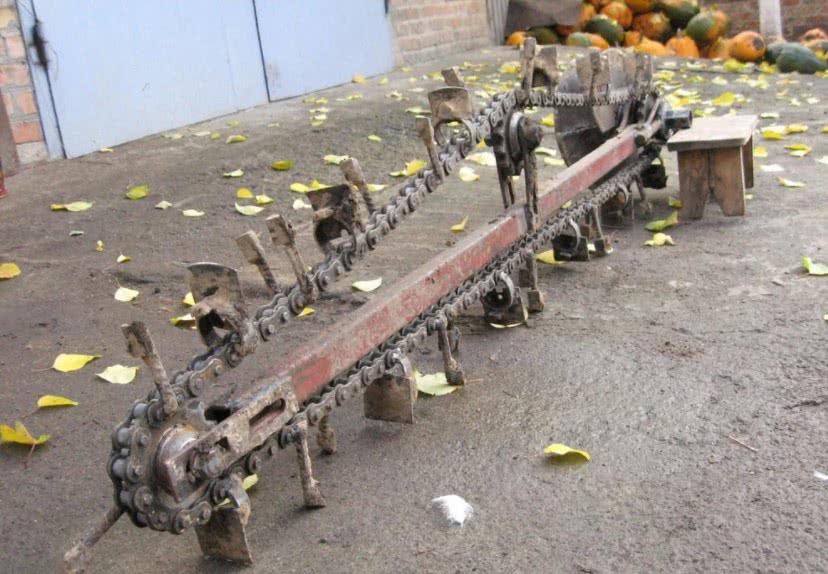

Как самому сделать траншеекопатель для мотоблока?
Навесное оборудование, которое предлагают производители, ценится дорого и компонуется лишь с определёнными мотоблоками. По этой причине, многие «Кулибины» решаются на изготовление навесного самодельного траншеекопателя собственноручно.
В основе конструкции – самодельная бара для мотоблока. Лишнего ничего нет. Каждая деталь механизма выполняет свою роль для облегчения труда оператора. В этих целях используются дорожные фрезы, самодельные зубья, цепь заводская, лопата отвальная или шнек, кожухи защитные.
Траншеекопатели можно комплектовать с мотоблоками фирм Нева, МТЗ, Каска, Агро мощностью не меньше 8 л. с.
Насадка на мотоблок для рытья траншей устанавливается так:
- На подвеске передней монтируется самодельная бара для мотоблока с режущими фрезами.
- Самодельный шнек или отвальная лопата крепится на подвеске задней, чтобы очищать траншеи и удалять грунт.
- Режущий механизм, цепная передача обязательно укрывается кожухом защитным во избежание травм.
Цена на услуги рытья
Чтобы рассчитать стоимость услуги ручной копки лопатой траншей, учитывают тип грунта, глубину и длину окопа, срочность заказа, а также сезонность. Ручной труд всегда оплачивается выше, чем механизированный, поэтому рытье лопатой обойдется дороже, чем заказ бульдозера. Выгоднее копать траншею в летний период, так как зимой грунт может серьезно замерзать, у работников уйдет больше сил и времени на копку.
Дополнительно стоит ориентироваться на необходимость обратной засыпки земли: если эта услуга нужна, то дополнительно придется заплатить средства. В среднем один куб ручной копки траншеи лопатой в Москве и Московской области обойдется в 1000 рублей. Зимой стоимость работ обойдется в два раза дороже.
Если заказывать большой объем работ, то можно сэкономить 100 рублей с каждого куба земли.
Цены за погонный метр отличаются в зависимости от города и региона. Например, в столице копка вручную с помощью лопаты за 1 погонный метр обойдется в 300 рублей. Такая траншея будет иметь глубину 100 см и подойдет для прокладки кабеля. В небольших городах по регионам России та же услуга будет стоить дешевле – от 150 рублей за погонный метр.
Сколько стоит работа?
Стоимость работ вручную по копке траншеи будет выше, чем при механизированном труде. Например, средняя цена за 1 куб вырытого грунта составит от 1000 до 2000 рублей при ручном труде. Если рытье будет происходить с помощью бульдозера – цена снижается в несколько раз. Ориентировочная стоимость копки бульдозером – от 300 до 400 рублей за 1 куб.
Стоимость монтажа канализационной системы зависит от диаметра трубопровода, а также способа устройства канализации. Например, использование труб из высокопрочного чугуна диаметром 200 мм обойдется в 32000 рублей за погонный метр с учетом материалов. При этом работа с трубами из железобетона обойдется на 20% дешевле.
Наиболее часто допускаемые ошибки при подземной прокладке труб
Подземная прокладка коммуникаций, естественно, во многом зависит от типа грунта в конкретном месте. И, зачастую, с ним возникает немало сложностей во время работы, поскольку состав почвы может просто не дать возможности углубить трубы на расстояние, заложенное в СНиПе. В частности, грунт может быть очень плотным, каменистым или заболоченным, так что вы просто не сможете добрать до нужной глубины. В таком случае зимой может возникнуть немало сложностей.
Однако даже в таком случае есть выход из положения – утепление труб водоснабжения в частном доме различными способами. В данном случае целесообразным вариантом будет вырыть траншею настолько глубоко, насколько получится, и хорошо утеплить трубы.
Правила разработки грунта в котловане или траншее при помощи экскаватора
Рытье котлована под основание дома или траншей под фундамент – это первоначальный этап при любом строительстве, жилым или промышленном. От того, насколько качественно он выполнен, зависит прочность и долговечность всей будущей конструкции.
Процесс рытья котлована экскаватором
Происходит разработка котлована в несколько стадий и не ограничивается непосредственно выкапыванием ямы, как думают многие далекие от строительства люди. Это актуально для фундаментов любого типа — плитных, ленточных, блочных. Для столбчатых и винтовых — земляные работы с применением техники не проводятся.
Как вырыть траншею под водопровод или прокладку кабеля своими руками
Очень часто на садовом участке или огороде появляется необходимость проложить водопровод или кабель.
Копать траншею вручную лопатой тяжело и долго, заказывать экскаватор дорого и хлопотно. Предлагаем читателям оригинальный вариант решения данной проблемы.
Траншея своими руками
Сначала бурим скважины (диаметр 12-15 см, глубина зависит от конкретного случая) на расстоянии 3-5 м друг от друга вдоль линии будущей траншеи.
При бурении в скважину подливаем воду. В скважины опускаем металлические емкости, имеющие продольные вырезы, приблизительно равные ширине траншеи. Диаметр емкостей несколько меньше, чем диаметр скважин. Затем узкой тяпкой на прочной и длинной ручке сгребаем землю вдоль линии траншеи и сбрасываем ее в емкости. Емкости периодически поднимаем наверх, чтобы освободить их от грунта (рис. 1).
В песчаном грунте работа над траншеей (без учета времени на бурение скважин) длиной 5 м и шириной 10 см при глубине 60-80 см занимает 30 минут, бурение скважины глубиной 1,3 м 20-30 минут.
Инструменты для траншеи своими руками
Инструмент для выполнения данной работы изготавливаем своими руками.
В первую очередь мастерим бур.
Для этого нам понадобятся: стальная труба длиной 50 см и диаметром 12-15 см, металлический пруток длиной 70 см и диаметром 14 мм, водопроводный тройник на 1/2 дюйма, стальная пластина 20 х 20 см и толщиной 3 мм (рис. 2).
В стальной пластине и тройнике сверлим отверстия диаметром 16 и 14,5 мм соответственно. Трубу в нижней части прорезаем под углом 50° до половины диаметра, а в верхней части делаем выемки для установки тройника с прутком.
Далее стальную пластинку забиваем в прорезь трубы таким образом, чтобы отверстие пластины совпало с осью.
Пруток вставляем в отверстие пластины, надеваем на него тройник, сам тройник размещаем в выемках трубы. С помощью сварки соединяем конструкцию в одно целое.
После этого срезаем выступающие части пластины и часть трубы ниже нее. А с обратной стороны вырезаем в трубе технологическое окно (примерно на три четверти длины и на половину диаметра трубы) и получаем конструкцию бура.
Затем к нашей конструкции добавляем штангу, которую вворачиваем в тройник. А на штангу наворачиваем крестовину с воротками. Такая конструкция позволяет наращивать дополнительные штанги.
Тяпку делаем из трубы диаметром 50 мм, разрезая ее вдоль оси. Длина черенка тяпки должна быть более 2 м.
Своими руками – Как сделать самому Как вырыть траншею под водопровод или прокладку кабеля своими руками Очень часто
Из чего складывается цена на услугу?
Не всегда есть средства для приобретения нового траншеекопателя или запчастей для создания навесного оборудования на мотоблок. Бывает, что траншеекопатель нужен единственный раз при прокладке траншеи под кабель или трубы. В таком случае лучше временно арендовать ручной траншеекопатель.
Договора на аренду спецоборудования могут заключаться на разных условиях:
- аренда траншеекопателя на количество рабочих смен;
- на рытье траншеи по заранее оговоренным объемам;
- эксплуатация оборудования самостоятельно, без услуг оператора.
Стоимость аренды спецтехники напрямую зависит от ее первоначальной цены, расходов на содержание, мощности двигателя и производительности. В зависимости от условий аренды, оплата может осуществляться за рабочую смену, или за каждый метр вырытой траншеи. При формировании стоимости аренды учитывается расход топлива, затраты на содержание и транспортировку оборудования, а также оплата работы оператора.
Стоимость аренды траншеекопателя без услуг оператора обходится немногим дешевле, но при этом на арендатора лягут проблемы по транспортировке и техническому обслуживанию арендованного оборудования. Кроме того, квалифицированный оператор сделает работу гораздо быстрее и качественнее.
Коротко о главном
Перед тем как копать водопроводную траншею, необходимо определиться с её параметрами: формой профиля, шириной и глубиной.
Сечение выбирается исходя из типа грунта – важно, чтобы он не осыпался в канал. Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта. Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта
Ширина остаётся на ваше усмотрение и подбирается из соображений удобства работы, а глубина соотносится с уровнем промерзания грунта.
При разметке необходимо учитывать расположение других подземных коммуникаций.
Существует несколько способов, как легко выкопать траншею: с помощью фрезы, обычной лопаты и садового или механизированного бура.
Расчет и планировка
Основной параметр, который определяет особенности предстоящего строительства, — глубина заложения магистрали. На данный показатель влияет несколько факторов, каждый из которых необходимо учитывать.
Перед тем как прокопать траншею под водопровод, необходимо рассчитать такие данные:
- длина трассы;
- количество поворотов и их конфигурацию;
- необходимость установки вентилей и ревизионных колодцев;
- конфигурацию канавы для труб водоснабжения водопровода;
- место расположения источника воды и накопительной емкости;
- тип и количество утеплителя;
- необходимость монтажа системы обогрева коммуникаций;
- структуру строительных материалов и смесей, используемых для подсыпки и засыпки;
- потребность в инструментах и оборудовании.
После окончания расчетов составляется подробная схема. На ее основании проводятся геодезические изыскания и последующая закупка необходимого имущества.
Сравнение методов рытья
Копка траншеи ручным способом относится к разряду самых трудоемких процессов, требующих значительного физического напряжения.
Чтобы упростить эту работу и выбрать подходящий вариант разработки, необходимо заранее оценить все достоинства и недостатки каждого из перечисленных способов и выбрать подходящий для себя метод:
-
Разработка грунта лопатой. Данный метод подходит для копки траншей ленточных и столбчатых фундаментов, прокладки инженерных коммуникаций. Ширина выемки составляет от 600 мм, данный минимальный размер необходим для удобного расположения землекопа в траншее. Основным достоинством ручной копки лопатой является возможность разработки земли на рельефе любой сложности, а также в стесненных условиях, на глинистых и песчаных грунтах.
Каменистую почву придется разрабатывать не только с помощью лопаты, но и использованием отбойного молотка. Кроме того, рытье грунта лопатой позволяет самостоятельно контролировать точные линейные габариты траншеи и получить ровные стенки с прямыми углами.
-
Использование траншеекопателя. Таким инструментом прокладывают узкие траншеи шириной от 150 до 250 мм под трубопроводы инженерных коммуникаций и дренажные системы.
Большим плюсом этого метода является большая маневренность механизма в условиях ограниченного пространства. Стенки получаются ровными и гладкими, что исключает неудобство во время прокладки труб.
Цепное оборудование механизма позволяет прокопать выемку любой глубины и в грунтах разной плотности. Однако на сыпучих и нестабильных грунтах производительность механизмов резко снижается, на каменистых почвах режущие части механизма быстро изнашиваются. Траншеекопатели отлично подходят для ровных поверхностей, в которых дно траншеи будет повторять верхнюю линию выемки. Большим недостатком траншеекопателя является его высокая стоимость.
-
Применение мотобуров для ускорения копки траншеи. Мотобур относятся к виду автономных малогабаритных бурильных машин с бензиновым двигателем. Основным рабочим органом является винтообразный бур — шнек, способный развивать при работе значительную скорость. Применение мотобура подходит для копки траншей любой конфигурации и протяженности.
Его принцип работы основан на сверлении в грунтах ровных цилиндрических скважин диаметром до 300 мм и глубиной до 2 метров. Отверстия просверливаются на протяженности всей выемки. Оставшийся недобранный грунт зачищается лопатой. Основной недостаток копки траншей данным способом заключается в неровных стенках и ограниченной ширине траншеи.
- Разработка траншеи бензопилой. Инструмент позволяет выкопать траншею небольшой ширины от 100 до 150 мм глубиной не более 1 метра. Такой метод отлично подходит для земляных работ по прокладке кабелей или водопровода неглубокого заглубления. При этом почвенному покрову наносится минимальный ущерб. Существует ряд ограничений по характеристикам грунтов: почва должна быть сухой и плотной, в мокрой и излишне рыхлой земле применение бензопилы нецелесообразно.
Критерии выбора
Даже самый дешевый ручной механизм для прокладки траншей стоит достаточно дорого, поэтому прежде чем приступить к покупке, необходимо подробнее узнать характеристики модели, а также определить, какие виды работ вы планируете осуществлять с помощью данного агрегата.
При выборе нужной модели обратите внимание на ряд факторов:
Какой объем работ предстоит выполнять. Машина самого малого типоразмера как правило менее мощная и подходит для небольших объемов, поскольку темп работы у нее более низкий. Оцените условия работы и качество грунта. Легкий траншеекопатель при обработке каменистых пород будет подскакивать и вибрировать, что заставит оператора прилагать больше сил, а чрезмерные вибрации механизма могут вывести его из строя. Чем мощнее траншеекопатель, тем он тяжелее
Такие механизмы способны работать на самых сложных грунтах
Обратите внимание на оснащение режущей части. На траншеекопателе цепного типа режущие зубцы могут иметь разную форму и крепятся на цепь болтами или наглухо привариваются к звеньям
Если предстоит копать траншеи различной ширины, то лучше выбирать механизм с болтовым креплением зубьев. Меняя зубья, можно выполнять разные виды работ. В то же время болтовые крепления, в отличие от сварных, требуют внимания и регулярного подтягивания. Определите, на каком ходу машина предпочтительнее для ваших условий. Колесный ход обеспечивает работу с большей скоростью. Однако колеса оказывают точечное давление на грунт и могут увязать в мягких и влажных почвах. Гусеничная ходовая отличается менее сильным давлением на грунт. При этом поверхность почвы менее подвержена повреждениям, а сам механизм обладает более мощной тягой. Гусеничная ходовая может иметь резиновое покрытие, что также способствует сохранению обрабатываемой поверхности. Выберите тип привода, исходя из его особенностей. Механический привод имеет более высокий КПД при меньшем риске перегрева. Однако, в связи со сложной конструкцией и большим количеством деталей, механический привод капризен в техническом обслуживании. Гидростатический привод надежнее в эксплуатации, благодаря меньшему количеству движущихся деталей, и не требует сложных ремонтов; Убедитесь в том, что рядом есть сервисные центры, в которых обслуживается понравившаяся вам модель.
Помимо перечисленных факторов, нужно учитывать, что чем сложнее модель и выше ее мощность, тем выше соответственно стоимость механизма. Так, например, траншеекопатель LASKI TR50/CH270/60 – легкая машина массой 135 кг, на пневматических колесах. Она создана для небольших объемов работ на несложных грунтах. Ее средняя цена не превышает 200 000 рублей.
Более сложная модель – гидрофицированный траншеекопатель ТКМГ-1200 с двигателем HONDA GX-690 – имеет массу +/- 820 кг и емкость топливного бака 20л. Его средняя цена на рынке техники составляет 568 000 рублей.
Любой отечественный образец ручной техники значительно уступает по качеству зарубежным аналогам. Если планируется большой объем работ или постоянная эксплуатация траншеекопателя, лучше выбирать портативную технику зарубежных производителей.
Прокладка канализационной трубы под фундамент дома
Рассмотрим прокладку канализации под основными видами фундаментов.
Ленточный фундамент
Устройство вывода канализации зависит от глубины заложения ленточного фундамента и толщины промерзающего слоя грунта.
Например, при мелком заложения монолита 1,2 метра проход трубы может быть расположен под фундаментом. Для этого под домом прокапывают вертикальный шурф диаметром больше канализационного стояка до низа фундамента. Навстречу с внешней стороны роют траншеи и ведут прокладку труб от септика (выгребной ямы) к железобетонному основанию дома.
Канализационная гильза
Шанцевым инструментом делают отверстие под фундаментом. В полученное отверстие вставляют металлическую, полимерную или асбестовую трубу (гильзу) диаметром больше, чем канализационная труба на 50 мм. Это делают для того, чтобы избежать воздействия различных деформаций на трубопровод. Гильза исполняет роль прокладки между трубопроводом и телом ленточного монолита.
Внешний подвод соединяют с внутренним выводом коленной секцией. Коленное соединение выполняют под углом большим, чем 90 градусов. Это предотвратит возникновение засоров в трубопроводе.
При глубоком заложении фундамента вывод канализации делают через проход в теле монолитного основания дома. Для прохождения канализации через монолит фундаментного основания используют метод наклонного бурения.
Если фундамент по своей структуре является бутобетонным, то есть не имеет внутреннего армирования, бурение тела монолита не вызовет особых трудностей. Бурение железобетона может осложняться столкновением буровой коронки с арматурным каркасом, что неизбежно вызовет повреждения арматурных связей.
В полученную скважину обязательно нужно заложить прокладку в виде гильзы, которая шире сточной трубы. Проложенная таким образом канализация обезопасит сточную трубу от деформаций и повреждений.
В случае каких-либо осложнений, связанных с промерзанием почвы, трубу внутри гильзы утепляют (оборачивают минеральной ватой).
