Как сделать лестницу на второй этаж своими руками

Оглавление

Используемые материалы

Чаще всего для изготовления лестниц используют струганную древесину без неровностей, шипов и прочих дефектов. Перед работой такой материал просушивают и обрабатывают морилкой. После этого дерево можно покрыть одним или двумя слоями специального лака. Качественная древесина для строительства лестницы – это древесина только лишь первого сорта с влажностью, не превышающей 10 процентов.

Древесина сосны светло-серая, высокопрочная, но легко поддающаяся обработке. Небольшая стоимость является одним из самых больших преимуществ. А также невысокой стоимостью обладает древесина березы. Отсутствие выраженного древесного узора позволяет воплотить в жизнь интересные дизайнерские задумки. Ясень же, наоборот, имеет ярко выраженный древесный рисунок из-за особой структуры волокон. Несмотря на высокую податливость при обработке, ясень более прочен, чем береза или сосна.

Твердая древесина дуба имеет светло-желтый оттенок и высокую стоимость из-за его высокой прочности. Классические дубовые лестницы прослужат очень долгое время и внесут немного роскоши даже в самый простой интерьер. Конкуренцию дубу может составить клен, который из-за отсутствия пор имеет еще более высокую прочность и долговечность. Однако, кроме высокой цены, такой материал обладает еще одним существенным недостатком: он очень сложен в обработке.

Кроме дерева, лестницы изготавливаются из таких материалов, как стекло, пластик, бетон и металл. Тем не менее такие лестницы редко изготавливаются самостоятельно, так как для крепления их элементов потребуются специальные инструменты. Например, для сварной металлической конструкции, кроме самого сварочного аппарата, необходима болгарка, специальные тиски, металлический стол, сверла по металлу и многое другое. Такие сложные в изготовлении лестницы лучше заказывать у профессионалов.

Расчёт ширины ступени

Лестничные ступени должны располагаться строго горизонтально и быть параллельными полу. Это требование не относится к лестницам типа стремянки, но для всех остальных оно обязательно. Ширина ступени должна быть достаточной для устойчивой фиксации на ней ноги. В обычных лестничных маршах это расстояние составляет, как правило, 27 сантиметров.

Если лестница соединяет верхний этаж и мансарду, жёстко придерживаться этого размера не нужно. Но учитывать этот габарит желательно. Уменьшение его до пятнадцати-двадцати сантиметров незначительно ухудшит эксплуатационные характеристики.

Схема и чертеж с размерами ступеней лестницы

Очень важно учитывать, что ступени не должны перекрывать друг друга по ширине. Иначе возникнет реальная угроза того, что человек запнётся за ступень, находящуюся выше той, на которой стоит его нога

Это реальная опасность, которой нельзя пренебрегать.

Основные формулы для расчета

Для получения дополнительных данных при составлении чертежа используют несколько основных формул.

  1. Теорема Пифагора. a^2+b^2=c^2. Позволяет высчитать длину лестничного пролета для прямых конструкций. Где a,b – высота проема и длина проекции лестницы (отведенные метры для конструкции по полу), c – длина лестничного пролета.
  2. Количество ступеней (K). Расчет производят, отталкиваясь от планируемой высоты ступени (h) и высоты проема (Н): K= H/h. Параметр h выбирается из рекомендуемого диапазона с учетом собственного удобства подъема ноги на нужную высоту.
  3. Формула комфортного перемещения. За основу берется среднестатистический шаг человека 600-640 мм (P), планируемая высота подступенка (h) и глубина проступи (t): Р=2h+t. Эту формулу применяют для поиска одного показателя габаритов ступени в связке с другим.

Расчет габаритов ступеней лестницы

Расчет длины пролета (с) можно осуществить еще одним способом. Определив количество и глубину ступени через умножение, получают требуемый параметр: с=К*t.
Высота прохода – немаловажный показатель для комфортного и безопасного движения. От высоты проема отнимается рекомендуемая цифра (1900-2000 мм). Остаток делят на планируемую высоту подступенка с учетом толщины проступи. Получают количество ступеней, которые могут находиться в зоне перекрытия второго этажа. Остальное количество должно быть расположено под проемом.

При расчетах рекомендуется сверять данные с техническими нормативами для лестниц. В случае необходимости корректируют высоту и глубину ступеней. Но также при расчетах и составлении чертежа конструкции не стоит забывать про толщину материала. Иначе проделанная работа будет выполнена некорректно.

Материалы для самостоятельного изготовления лестниц

Выбор материала диктуется не только личными предпочтениями обитателей дома, но и их характеристиками, общим дизайном интерьера, конструкцией перекрытий. Например, пол на деревянных балках может не выдержать веса бетонной конструкции, и она вряд ли гармонично впишется в деревенский интерьер бревенчатой избы.

Современные технологии позволяют делать лестницы из самых разных материалов, включая полимеры и стекло. Но в домашних условиях и без специального оборудования их использование невозможно. Для изготовления своими руками больше всего подойдут традиционные дерево, металл, бетон и их комбинации.

Дерево

Деревянные интерьерные лестницы самые доступные и популярные. Среди них есть как очень простые и недорогие, изготовленные из хвойной древесины, так и эксклюзивные, сделанные из дорогих пород дерева, украшенные резными декоративными элементами. Поэтому выбрать модель для самостоятельного монтажа сможет любой домовладелец в соответствии со своими финансами и практическими навыками работы с деревом.

Настоящее произведение искусства

Плюсы и минусы лестниц из дерева

Популярность деревянных лестниц обусловлена множеством положительных качеств как самой древесины, так и изготовленных из неё конструкций.

  1. Небольшой вес, позволяющий устанавливать такие лестницы в любом доме и на любых перекрытиях.
  2. Привлекательный внешний вид: дерево хорошо вписывается в любой интерьер от этно до ультрасовременного.
  3. Комфортность и безопасность: деревянные детали приятны на ощупь, не скользят.
  4. Простота изготовления: своими руками проще всего сделать именно деревянную лестницу.

К недостаткам можно отнести необходимость обработки древесины не только декоративными, но и защитными составами, предотвращающими гниение и возгорание. А также её свойство со временем высыхать, из-за чего возникает скрип при ходьбе от трения соприкасающихся элементов.

Защитное покрытие сохранит красоту лестницы и продлит срок службы

Кроме того, лестницы из дерева не рекомендуется устанавливать во влажных помещениях и рядом с источниками открытого огня – печами и каминами.

Из какого дерева лучше сделать лестницу

Древесину для изготовления межэтажной лестницы выбирают с учетом её свойств и стоимости.

Готовые деревянные элементы для лестниц

Металл

Металлические конструкции обладают двумя важными достоинствами:

  • у них очень высокая несущая способность;
  • они занимают мало места благодаря небольшому сечению несущих элементов.

Кроме того, металл – достаточно гибкий материал, позволяющий придавать себе любые формы и создавать весьма интересные и необычные конструкции.

Но для этого необходимы специальные инструменты и оборудование, умение работать ими, знание особых свойств металла. Поэтому среди самодельных лестниц металлические встречаются гораздо реже деревянных.

Металлический каркас межэтажной лестницы

Бетон

Самые долговечные, надежные и прочные лестницы делают из монолитного железобетона, заливая раствор в опалубку с установленным в ней металлическим арматурным каркасом. Из дополнительных плюсов можно выделить их пожаростойкость, отсутствие скрипа при ходьбе и возможность отделки самыми разными материалами от дерева и ковролина до плитки из натурального камня.

Бетонная лестница в кирпичном доме

Однако вес у таких конструкций очень большой, что ограничивает их установку в большинстве загородных домов. Ещё один минус – сложность изготовления: наличие мокрых и грязных работ, необходимость переноса тяжестей, устройства лесов и длительный период высыхания бетона до достижения эксплуатационных характеристик.

Поэтому бетонные лестницы лучше всего возводить во время строительства дома и до его внутренней отделки.

Комбинации материалов

Комбинирование различных материалов позволяет создавать своими руками универсальные лестницы самых разнообразных форм и стилей. Если для изготовления несущих элементов используются все те же дерево, металл и бетон, то ступени и ограждения можно делать из стекла, керамической плитки, кованых элементов, пластика и т.д.

Комбинированная лестница со стеклянным ограждением

Типы и элементы сооружений

Как известно, лестница служит для того, чтобы перемещаться с одного яруса здания на другой. Есть лестницы, позволяющие попасть с улицы в дом, а есть такие, что предназначены для перехода с первого этажа на второй или со второго на третий. Как правило, межэтажные лестницы внутри частных домой встречаются только тогда, если дом является коттеджем или особняком, но это необязательно. Например, лестница может вести на мансарду. В этом случае она тоже будет считаться межэтажной.

Лестница состоит из множества элементов. В зависимости от того, какой из видов лестницы выбран, различается и их набор. Например, для традиционной деревянной лестницы могут дополнительно использовать радиусный подступенок как выпуклый, так и вогнутый, дистанционная втулка или шар, служащий украшением для перил, а для минималистичной, где ступени словно парят в воздухе, можно обойтись одними забежными ступенями. Однако есть определенный набор элементов, который негласно считается основным, имеющимся практически в каждой лестничной конструкции.

Тетива

Тетива – это основная деталь конструкции лестницы. Именно на ее основе строится все остальное. Тетиву называют несущим элементом, на нее приходится вся нагрузка, которую берет на себя лестница. В тетиве имеются выемки под ступеньки. Как правило, лестница имеет две тетивы, однако, это не всегда так. Исключением часто служат варианты, когда лестница с одной стороны примыкает к стене.

Тетива может изготавливаться из различных материалов: дерева, металла, пластика. А также есть композитные и гнутоклееные элементы. В последние годы профессионалы пришли к выводу, что использовать тетивы все же не стоит, поскольку конструкция имеет множество недостатков, главное из которых заключается в том, что она не выдерживает больших нагрузок.

Косоур

Косоуром называют одну из разновидностей тетивы. В этом случае она делается только одна, и на нее приходится вся несущая нагрузка. Косоур может располагаться не только сбоку лестницы, но и посередине, что более предпочтительно. Он служит опорой для ступеней и подступенок, а также остальных важных деталей лестничной конструкции. При оформлении косоура важным является сохранение его формы: обязательно должны иметься выступы под ступеньки, при этом параллельный край может как повторять ступенчатые выступы, так и быть, сплошным.

Что примечательно, косоур имеет две системы прикрепления: с кобылками и «гребенка». «Гребенка» – это пресловутая ступенчатая конструкция, в то время как косоур с кобылками обычно крепится посередине и имеет площадки-поддержки на каждом выступе. Эти широкие площадки позволяют ступеням лучше фиксироваться.

Ступени

Ступени – это то, на что опирается нога при заходе на лестницу. Они могут состоять из проступи и подступенка.

  • Проступь – это горизонтальная поверхность, на которую непосредственно опирается нога.
  • Подступенок поддерживает проступь, укрепляя конструкцию, попутно закрывая пространство, которое находится под ней. А также подступенок не дает ноге «проскальзывать» между ступенями, если был сделан неосторожный шаг.

Конструкция лестницы может быть выполнена и без подступенка, но в этом случае следует учитывать, что всю нагрузку примет на себя проступь. Так, лестница не будет столь надежной. Подобные архитектурные решения рассчитаны на ситуации, когда по лестнице не планируется перемещать сверхтяжелые грузы. В ряде случаев по задумке архитектора лестница делается только из поступей, как на данном рисунке.

Перила

Перила отнюдь не являются непременным атрибутом лестниц, однако, их наличие крайне желательно, особенно если в доме проживают пожилые люди или дети. Перила выполняют защитную функцию, не давая упасть вбок с лестницы, а также для опоры во время подъема или спуска. Перила состоят из поручней и балясин. Поручни – это горизонтальные элементы, на которые можно непосредственно опираться. Балясины – это вертикальные столики, к которым и крепятся поручни.

В ряде случаев перила выполняются в форме сплошной детали, одних поручней или с балясинами, которые прикрепляются ни к лестнице, а к потолку. Все эти нововведения делаются по желанию заказчика или дизайнера интерьера. Если перила сделаны на лестнице с несколькими маршами, то балясины в некоторых случаях могут быть и опорными столбами. Таким образом, они поддерживают не только поручни, но и тетиву и ступени, в результате чего нагрузка на них многократно возрастает.

Нормы для проектирования

Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:

  • Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения.
    Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
  • Количество ступеней нечетное.
  • Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
  • Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
  • Высота перил 90-120 см.
  • Минимальная ширина лестницы — 80 см.

Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.

Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.

При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.

Как проверить комфортность и безопасность лестницы

Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.

Особенности лестниц

Для обустройства входа на второй этаж предусматривается строительство лестницы. Для частных домов и общественных зданий самым популярным видом является маршевая конструкция. Также для экономии места можно использовать винтовые разновидности, например, для чердачной лестницы.

Неким промежуточным вариантом можно назвать сложные маршевые конструкции. Их особенности заключаются в том, что помимо последовательного набора ступеней используются также более широкие площадки, разделяющие отдельные секции маршей.

Преимуществом таких конструкций является то, что можно сделать удобный разворот марша. К тому же площадка позволяет передохнуть во время подъема. Для разработки схемы данной лестницы на второй этаж, необходимо учитывать все доступные вариации:

  • Прямой марш. Это стандартная лестница, которая состоит из тетивы и проступей, одинаковых по размерам. При дополнении промежуточной площадкой последняя располагается между двумя прямо расположенными лестничными секциями.
  • Г-образный. Этот вариант часто используется в частных домах. В этом случае схема конструкции содержит поворот под 90 градусов. Разделительный элемент также представлен площадкой.
  • П-образный. Здесь есть три варианта исполнения. Для двухмаршевых конструкций площадка может строиться широкой, занимая всю площадь выхода на неё параллельно расположенных ступеней. Второй вариант – комбинирование с забежными ступенями. В таком случае выходы на площадку будут плавно подводиться с помощью поворотных элементов. Третий вариант – это обустройство тройного лестничного марша. Иными словами, комбинируется две Г-образные конструкции.
  • С произвольным поворотом. Для таких лестниц характерно наличие площадки нестандартной формы, например, треугольной или трапециевидной. Этот вид также может дополняться забежными ступенями. Разворот осуществляется на любой градус, будь то 30 или 120.

Примеры чертежей лестниц на второй этаж различной конфигурации

В качестве материалов для строительства таких изделий в многоэтажных зданиях зачастую используются железобетонные конструкции. В частных домах своими руками создать такую массивную модель не всегда удается. Здесь используются более простые в обращении материалы, такие как металл и древесина. Оптимальный вариант для внутренних работ – дерево. Именно поэтому наибольшей популярностью пользуются чертежи деревянной лестницы. Кроме того, подобным образом можно своими руками обустроить подъем по чердачной конструкции.

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

  • два швеллера устанавливались параллельно друг другу;
  • между ними наваривались контуры из металлического уголка;
  • в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

  • Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
  • Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
  • Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
  • Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
  • Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
  • Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
  • Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
  • Цена профиля не является неподъемной и вполне по карману обычной семье;
  • Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

  • Сварочный аппарат и пачку электродов к нему;
  • Болгарка и круги по металлу;
  • Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
  • Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Нормативные документы, в которых отражены требования, которым должны удовлетворять такие лестницы

Деревянная лестница приставная, в том числе сделанная своими руками, должна удовлетворять требованиям, отраженным в таких документах:

  • ГОСТ 24258-88 «Технические условия на средства подмащивания и временные конструкции»;
  • ГОСТ 26887-86 «Лестницы и площадки, используемые для монтажных и строительных работ».

Лестница будет устойчивее и безопаснее в использовании, если при ее изготовлении расположить боковины не параллельно друг другу, а сделать сходящимися кверху. Но в этом случае ступени будут неодинаковой длины, а значит, сделать расчеты и осуществить изготовление конструкции будет несколько сложнее. Взбираться вверх по такой конструкции или спускаться вниз правильнее и безопаснее, хватаясь или держась не за перекладины, а за тетивы.

Удобная лестница: какая она?

Под удобной лестницей обычно понимается безопасный, уверенный, без внутренней напряжённости подъём и спуск на верхний-нижний этаж. Но это образные и размытые критерии, часто очень индивидуальные.

Правильные расчёты помогу вам сэкономить время и деньги

Архитекторы, создавая лестничные конструкции, оперируют усреднёнными нормами длины шага, размера ступни, возрастными и физическими возможностями человека. Все показатели переводятся в формулы и оптимальные решения.

Формула удобства по длине шага

Шаг каждого человека различен, но, в среднем, для взрослого он составляет 63 см. Опираясь на этот показатель, выведена формула удобства лестницы: 2h + b = S. Здесь h обозначена высота подступенка,  b – ширина проступи, S – длина шага усреднённая, равная 63±3 см.

Из формулы следует практический понятный вывод: увеличивая подступенок на 1 мм – ширину проступи, следует убавлять на 2 мм.

Но при увеличении высоты подступенка происходит увеличение уклона, а проступь слишком узкая. Если уклон слишком мал, то излишне широка проступь.

В этом видео вы узнаете, как рассчитать лестницу:

Удобство и затраты сил на передвижение по лестнице

Уклон, который необходим для наименьших затрат усилий человека при подъёме либо спуске, определяется формулой b – h = 12 см. Так считают учёные института психологии труда им. М.Планка.

Удобство и безопасность

Ширина поверхности проступи считается определяющим фактором в обеспечении безопасности спуска. Если ширина ступени мала, то есть опасность того, что нога соскользнёт. При излишне широкой проступи человек вполне может не рассчитать движение и как бы зависнуть на краю. Формула b + h = (46±1) см определяет оптимальное соотношение размеров ступени и подступенка.

Виды лестниц, с точки зрения удобства эксплуатации

Межэтажные лестницы по устройству разделяются на три типа:

  1. Винтовые (спиральные) лестницы. Занимают очень немного полезной площади дома, эффектно смотрятся, но в эксплуатации неудобны, чаще используются как дополнительные и вспомогательные.
  2. Лестницы на больцах. В креплении используются больцы, специальные болты. Такой вид крепежа придаёт конструкции внешнюю лёгкость, но практичности и каких-либо дополнительных эксклюзивных свойств комфортности лестнице не добавляет.
  3. Маршевые. Традиционный вариант исполнения, оптимальный в эксплуатации. Лидирует в рейтинге по доступности изготовления и монтажа, возможности подбора индивидуальных решений, практичности и комфортности эксплуатации.

 Простая рекомендация для расчётов

Размеры лестницы в существующем строении рассчитываются с учётом имеющегося свободного пространства в доме и высоты между полом и перекрытием. Сначала выбирается желаемая форма межэтажного перехода.

Самым распространённым решением является одномаршевая конструкция, которая хорошо вписывается в помещение с высотой комнат от 2 до 3,5 м. Неплохо сразу определиться с использованием подлестничного свободного пространства. Соотношение высоты помещения и длины лестницы в самом удобном варианте для подъёма и спуска должно быть 1:2. Это означает, что при высоте помещения 2,5 м длина лестничного марша будет 5 м.

Виды лестниц

Они являются не только необходимым и функциональным, но и украшающим дом предметом интерьера и экстерьера.

По расположению бывают:

наружные;

Уличная

внутренние;

 внутри помещения

По способу использования  разделяются на: стационарные, приставные и складные (раздвижные).

По способу крепления ступенек конструкции делятся на:

  1.  На косоурах.
  • Ступени в этом случае крепятся к несущим балкам, которые называются косоурами, сверху, в специально устроенные выступы. Они как бы лежат на направляющих.
  • Таких балок, в зависимости от характеристик, может быть одна, две или три. Более трех косоуров при изготовлении конструкций практически не используется.
  • Направляющие-косоуры, в зависимости от геометрии, могут быть прямыми, ломаными и криволинейными.
  • На одном, центральном косоуре, обычно делают лестницу шириной не более 1 м.
  • Лестница на косоурах может выполняться с подступенками. Если такой элемент отсутствует, конструкция кажется более изящной и невесомой.
  • Косоуры чаще всего изготавливают из металла, дерева и бетона. Материал как несущих балок, так и ступеней и ограждений, зависит от стилистики помещения и требований, предъявляемых к  конструкции.

На косоурах

  1. На тетивах.

В таких системах ступени крепятся между направляющими-тетивами. Крепление осуществляется с помощью установки торцов ступеней в специально подготовленные пазы в боковых гранях опор.

Тетивы, также как и косоуры, могут иметь разные формы, позволяющие осуществить размещение лестницы максимально красиво и функционально.

На тетивах

  1. На больцах.

В этой конструкции ступени крепятся к стене и между собой с помощью специальных болтов — больцев. В случае, если стена не слишком прочная, в нее устанавливаются укрепляющие закладные.

Такой вид кажется наиболее привлекательным из-за скрытых креплений. Они производят впечатление легкости, изящества и хрупкости, хотя на самом деле эта конструкция не менее прочная, чем все остальные виды.

На больцах

  1. На вертикальной опоре.

Крепление ступеней осуществляется с помощью вертикальной стойки, на которую они монтируются под разными углами, в виде веера. С использованием опорного столба обычно устраиваются винтовые конструкции.

На опорном столбе

  1. Комбинированные. Они могут совмещать в себе элементы всех выше перечисленных типов.

На косоуре и вертикальной опоре

По конструкции разделяются на: маршевые и винтовые.

Рассмотрим их подробнее:

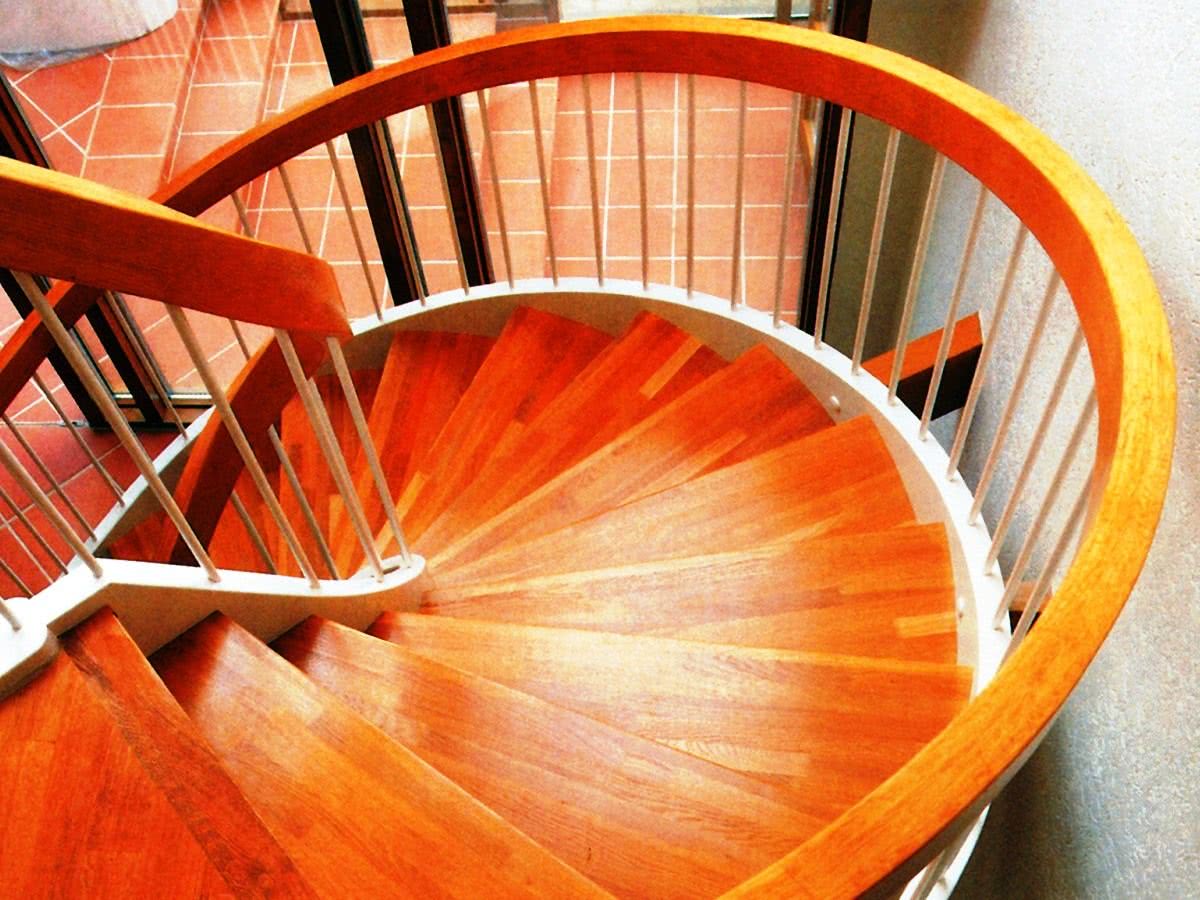

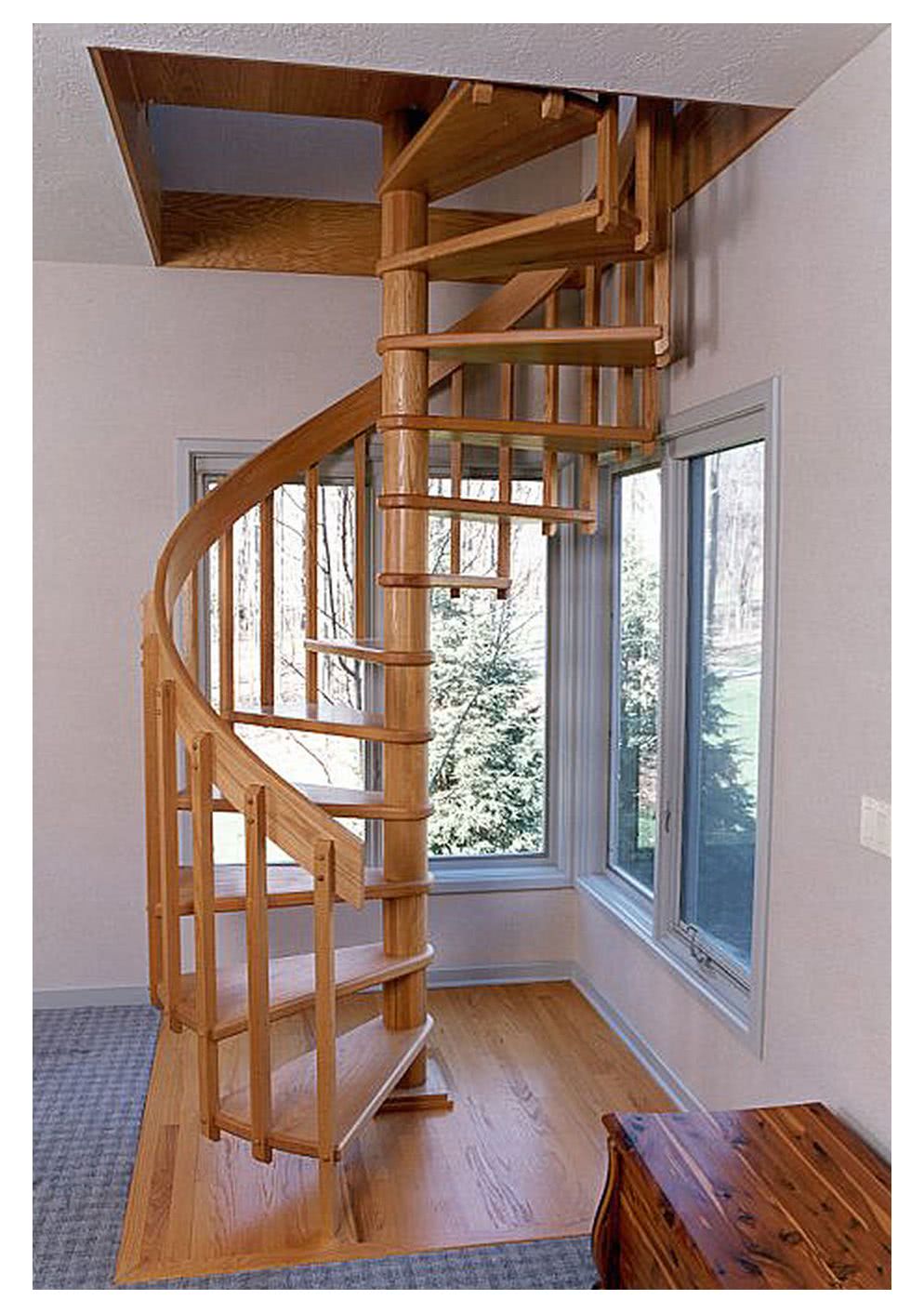

Винтовые.

Винтовая

Очень функциональная конструкция для размещения в местах с дефицитом площади. Она занимает мало места, всего 1,5-2 м2.

Ступени винтовых типов выполняются не в форме прямоугольника. Они заужены с одной стороны. Именно этой частью ступенька и прикрепляется к вертикальному столбу-опоре.

Она из-за своих габаритов и геометрии не подойдет для транспортировки объемных предметов

Пользоваться ею детям и пожилым людям следует с большой осторожностью, так как безопасной ее не назовешь

В винтовых и больцевых конструкциях интереснее всего обыгрываются сочетания самых разных материалов: дерева, стекла, металла.

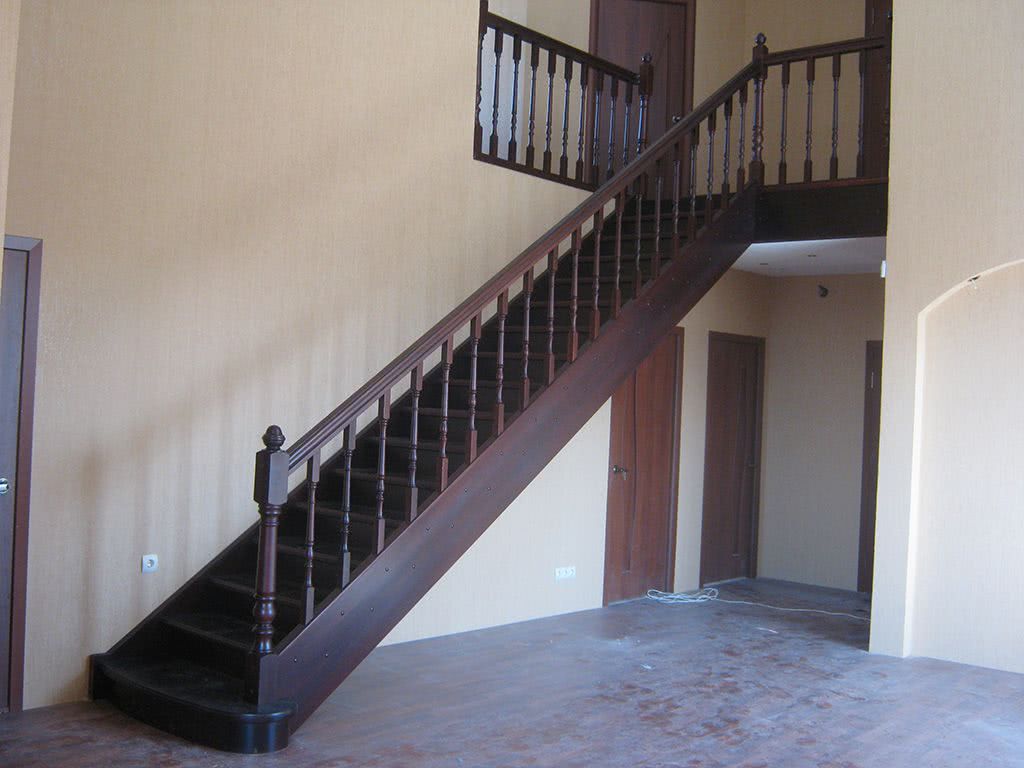

Маршевые.

Маршевая

Эти конструкции являются наиболее комфортными и безопасными. Они представляют собой один или несколько пролетов (маршей), соединенных между собой площадкой. Возможна установка с двух сторон ограждений и перил.

  • Вместо площадки также могут использоваться забежные поворотные ступени. Они добавляют этой массивной конструкции изящества, и позволяют немного сэкономить площадь.
  • Маршевые занимают довольно много места, однако подлестничное пространство также можно использовать с пользой.
  • Конструкция очень массивная, основательная, однако для ее изготовления требуется много строительных материалов, соответственно и цена изделия будет приличной.
  • По таким сооружениям можно передвигаться даже на большой скорости, и не бояться свернуть себе шею.
  • Если нужно поднять или спустить крупные и тяжелые предметы, по маршевой  это не вызовет никаких трудностей.
  • В свою очередь, маршевые подразделяются на: прямые и поворотные. Прямые маршевые системы, как правило, устанавливаются в просторных помещениях.

Маршевая

Рассмотрим подробнее поворотные маршевые типы как наиболее популярные и часто используемые конструкции для подъема. Чтобы лучше изучить поворотные, видео на эту тему будет представлено в дополнение к теоретической информации.

Сборка и монтаж деревянной лестницы

Монтаж лестницы на косоурах производят в следующем порядке:

  1. Устанавливают косоуры вплотную к верхней балке, плите перекрытия или столбам, фиксируют металлическими уголками.
  2. Внизу конструкцию опирают на доску или брусок, прочно закрепленные к полу металлическими анкерами.
  3. Несущие элементы для устойчивости соединяют между собой стальными тяжами с резьбой и гайкой или деревянными брусьями с клиньями.
  4. Монтируют подступенки на клей или саморезы.
  5. Укладывают ступени с выступом над вертикальной деталью в 2-3 см. Применяют клей, метизы, деревянные нагели.
  6. Устанавливают балясины на шпильки, деревянные шканты, зипболты или саморезы. Длина крепежа — 80-120 мм. Контролируют вертикальность баллюстрады по отвесу или уровню. После предварительной сборки обрабатывают верхний край для ровной укладки перил.
  7. Вырезают в поручне паз, равный ширине балясины.
  8. Устанавливают перила на саморезы.
  9. С внешней стороны на лестницу крепят отделку — доски, декоративные панели.

Сборка маршей на тетивах несколько отличается:

  1. В пазы на несущих брусьях, промазанные клеем, вставляют ступени и подступенки.
  2. Соединяют тетивы натяжными болтами с гайками. На пролет из 18 ступеней потребуется 3-4 метиза.
  3. Устанавливают лестничный марш аналогично косоурам.
  4. Нижнюю часть балясин подпиливают под углом, устанавливают непосредственно на тетиву или подбалясенник. Для более надежного соединения применяют планки, которые крепят в промежутки между опорами.
  5. Укладывают перила.

При монтаже все стыки и крепеж промазывают клеем. Замеры проводят очень тщательно. Ведь даже небольшая ошибка может привести к негодности всей детали или конструкции. При работе с режущими инструментами соблюдают меры безопасности.

Алгоритм расчета лестницы на второй этаж своими руками

В следующей таблице приведены значения, которые опытные профессионалы рекомендуют использовать при расчетах размеров деревянной лестницы на второй этаж:

Параметр Величина Примечание
Угол подъема по отношению к горизонтали 20 – 45 градусов Здесь указаны предельные значения. Лучше использовать диапазон от 25 до 36 градусов.
Высота одной ступени От 12 до 23 см Как и в предыдущем случае, средний уровень – самый комфортный.
Максимальная/минимальная глубина забежной ступени 40/10 При других размерах пользоваться лестницей будет неудобно.

Надежная опора на ступеньку будет обеспечена при глубине последней, не меньше длины стопы. Но и чрезмерное увеличение не нужно. Для предотвращения ошибок учитывают нормальную длину шага от 60 до 64 см. Проверяют правильность расчета следующей формулой: 2В+Ш=62 см, где В и Ш, высота и ширина ступеней соответственно.

Для создания чертежей лестницы на второй этаж своими руками из дерева используют традиционные инструменты, компьютеры, специализированное ПО. В любом случае можно применять следующий алгоритм действий:

Угол наклона и предназначение лестницы

На этом рисунке видно, что при ограниченном свободном пространстве приходится использовать слишком крутые подъемы. В таких случаях применяют трапы, иные специальные конструкции.

Выдвижная лестница применяется по мере необходимости. В сложенном состоянии она убирается под декоративное покрытие потолка

Это интересно: Лестницы на второй этаж в частном доме своими руками, схема
