Ручное устройство из угловой шлиф машинки
Множество работ производится популярным инструментом «болгарка». Из данного инструмента получится незаменимая хозяйству циркулярная пила, сделанная своими руками. Достаточно изготовить скользящий упор из подручного материала. Конструкция предполагает наличие двух небольших отрезков уголков, которые располагаются параллельно диску. Соединение происходит с использованием болтов, зазор регулируется поставочными шайбами.
Ленточный хомут устанавливается таким образом, чтобы расположение винта находилось снизу. Следом присоединяется полоса метала с отверстием, в другом случае, конструкция может быть единой, но так теряется толщина металла. Следующий шаг это пропил отверстий в корпусе, через которые крепится рукоятка для выполнения основных работ. Рукоятка, сделанная своими руками, представляет собой рог или скобу, за основу берется металлический прут или труба. Стоит учитывать и клепку, если концы будут расслаблены, возможен прогиб рукоятки во время механического воздействия на нее.
Стол для циркулярки своими руками (с чертежами)
В данном разделе предлагается модель универсального стола, на котором можно расположить циркулярку, имеющую любые технические показатели и размеры. Для изготовления конструкции понадобятся следующие материалы:
- лист фанеры, желательно с ламинированным верхним покрытием, толщиной не менее 10 мм и размером 800х800 мм;
- 4 полотна ЛДСП толщиной 16 мм (400х784 мм);
- бруски 50х50 мм;
- болты и саморезы.
Самодельная циркулярная пила своими руками, потребует подготовленные чертежи
Изготовление стола для циркулярки может выполняться в такой последовательности:
- Из листов ЛДСП собирается верхняя часть будущего стола, представляющая собой ящик без дна. Стороны крепятся между собой при помощи брусков, длина которых значительно больше, чем высота листов.
- Изготовленная конструкция переворачивается, бруски-ножки будущего стола в нижней части скрепляются дополнительными перемычками.
- Из фанеры вырезается столешница, в которой при помощи лобзика выполняется продольное отверстие – в него будет вставляться пильный диск.
В интернете несложно найти чертеж подобной конструкции, что значительно упростит изготовление. Можно модернизировать предложенный выше вариант стола для циркулярки своими руками, заменив бруски на металлический уголок или же выполнив так называемый ящик из досок. В нижней части конструкции неплохо сделать полку.
Изготовление торцовки из циркулярки своими руками
Укладка деревянного пола, замена наличников, обшивка фасада планкеном, вагонкой, создание элементов ландшафтного дизайна требуют наличия размерной доски. Процесс подготовки такой доски называется торцеванием. То есть отрезаются концы материала с целью получения нужного размера заготовки и придания спилам эстетичности.
Торцовка, изготовленная своими руками делает более быстрой и экономичной производимую работу
Чтобы изготовить торцовку из ручной циркулярки своими руками, понадобится подручный материал и инструмент б/у. Стандартные характеристики, которыми должна обладать будущая торцовка, такие:
- максимальная длина пропила – 350 мм;
- оптимальная оборотная мощность двигателя – 4500 об/мин;
- незначительный вес.
Верхняя часть электроинструмента крепится на шкворень с использованием большого подшипника – 150 мм (его не составит труда приобрести на рынке.) С внешней стороны к подшипнику приделываются ушки. Они служат для крепления инструмента к поверхности станины при помощи винтов М6.
Основными приспособами для циркулярки своими руками являются автомобильные амортизаторы (их удобно применять в качестве протяжки), кнопка плавного пуска и дополнительная защита, которая крепится к электроинструменту и станине.
Верхняя часть торцовки крепится на шкворень с использованием подшипника
К преимуществам самодельной торцовочной пилы можно отнести следующие:
- Конструкция легко разбирается, а электроинструмент может использоваться по прямому назначению.
- Небольшая стоимость. Без учета цены инструмента (б/у) затраты составят не более 500 рублей.
Среди существенных недостатков стоит выделить высокую шумность. Устранить этот недостаток практически невозможно. Кроме того, необходимо проделывать пробный запил (выбор и фиксирование тяги), чтобы обеспечить хорошее качество выполнения последующей работы.
Самодельные приспособления
Циркулярную пилу сделать не так сложно, проблемы могут возникнуть при подгонке узлов. Правильно подобрать все элементы, чтобы они работали безупречно, – это важная задача. Вал должен иметь саморегулирующиеся подшипники, если агрегат используется ежедневно. Сами подшипники лучше всего подбирать с двумя рядами шариков, которые будут регулироваться с помощью зажимной гайки.
Рабочая поверхность обязательно должна иметь «сетку»-разметку. Без этой системы координат точная работа по дереву довольно затруднительна. Нельзя пренебрегать защитным кожухом – во время работы он надежно предохраняет устройство от механических повреждений. Циркулярная пила при работе с различными материалами работает в разных режимах, поэтому желательно иметь устройство, которое управляет подобным процессом. На валу следует делать несколько желобов, чтобы была возможность переставлять шкивы, таким образом меняя скорость.

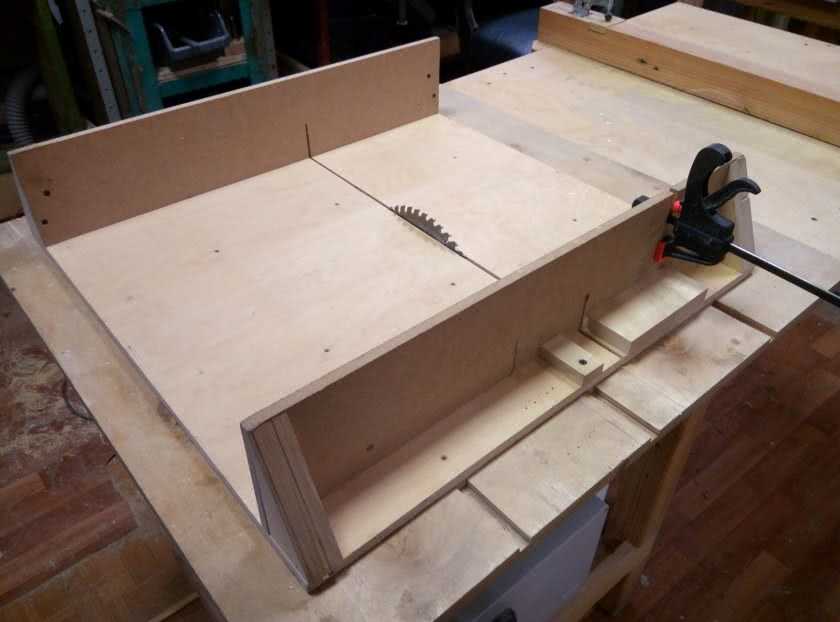

Когда приходится распиливать бруски или совершать несколько пропилов с разных направлений, требуется упор, который имеет конфигурацию «П». В его основании лежит доска толщиной 30 мм. К основанию прикручиваются боковины толщиной 12 мм. Таким образом, упор инсталлируется на брус, размер которого от точки разреза отвечает размеру до режущего диска. С двух боков он прижимается к брусу фиксаторами. Если брус слишком массивный, то его переставляют и делают еще один пропил.
Также существует кромочный упор, который востребован. Чтобы его сделать, требуется большое количество времени и хорошая квалификация мастера. Обязательно перед началом работы следует сделать схему-чертеж. Делается этот упор из фанеры (20 мм), также из этого материла изготавливается и упорная планка. Фазы изготовления:
- прорезаются продольные пазы для шпонок;
- шпонки монтируются на упорной планке;
- между сделанными пазами прорезается еще один паз, чтобы закрепить упорную планку;
- в основании делается еще одно отверстие, его размер соответствует пильному резаку циркулярной пилы;
Монтируются боковины-ограничители, причем обязательно должны быть фиксаторы, чтобы ее надежно закреплять. Чтобы поставить упор на заготовку, планка двигается в пазах и фиксируется через щель струбцинками. Лучше всего сразу закрепить линейку или рулетку на станине – это намного облегчает работу. Толкатель удобен для работы с небольшими заготовками – он позволяет закреплять деталь с двух сторон, что обеспечивает точность в работе
Важно также сделать:
- лифт;
- расклинивающий нож;
- подъемный механизм.
Конденсаторы рассчитываются по такой схеме: на 1000 ватт приходится 100 мкФ для конденсатора рабочего типа. Емкость пускового конденсатора надо заказывать в два раза большей. Следует помнить, что пусковой блок SB – это приспособление, которое автоматически возвращается в первоначальное положение. Это очень удобно, так как буквально через считаные секунды после старта можно начинать рабочий процесс.
Варианты конструкции
Исследуя вопрос, как сделать циркулярку своими руками, можно проработать несколько вариантов:
Обратите внимание!
-
Компрессор своими руками: подбор материалов и инструментов для сборки в домашних условиях + пошаговая инструкция по изготовлению и сборке своими руками
-
Самоделки для гаража своими руками: варианты изделий для обустройства гаража, подробные схемы и чертежи для создания своими руками
- Пресс своими руками — особенности конструкций, выбор материалов изготовления. Пошаговая инструкция по изготовлению своими руками + простые схемы и чертежи
- Циркулярка из болгарки, которую монтируют на станок, изготовленный из деревянного бруса и досок.
- Монтаж на станину ручной циркулярной пилы.
- Создание стационарной циркулярной пилы из старого деревянного стола и мотора стиральной машины.
- Изготовление станины из металлического профиля, с последующим монтажом мощного электродвигателя, взятого от любого промышленного оборудования.
Все эти варианты показали на практике свою жизнеспособность. Определить достоинства и недостатки этих схем можно лишь в сравнении, но для каждого из создателей конструкций своё детище, безусловно, является лучшим.
Если на циркулярке планируется распиливать толстые доски, слабый движок с этим вряд ли справится. Для толстого массива требуется мощный электродвигатель и станок из металла.
Используя болгарку в качестве рабочего узла, можно будет подрезать мелкие бруски, но для длительной работы, в ходе которой осуществляются длинные глубокие пропилы, она не годится, поскольку время непрерывной работы инструмента данного типа сильно ограничено.
Движок от стиральной машинки потребует создания редуктора. Практика показывает, что от циркулярки, оборудованной двигателем от стиральной машины, ждать высокой производительности и отличного качества реза не приходится.
Элементы конструкции созданного своими руками распиловочного станка по дереву
Чтобы сделать в домашних условиях стационарный станок для распиловки материалов, прежде всего нужно знать, из каких конструкционных элементов он состоит. Будь то выполненный своими руками станок из ручной циркулярки, болгарки или инструмент, собранный из разрозненных элементов, – набор основных деталей одинаковый.
Поверхность стола необходимо сделать ровной, для более качественного изделия на выходе.
Главными элементами стационарных циркулярных установок являются:
- Стол для соединения и закрепления механизмов. Если циркулярка мощная и массивная, лучше применять металлический стол. Подойдут варианты из ДСП, древесины, фанеры, главное, чтобы поверхность была гладкой.
- Вал. Наиболее ответственная деталь. При изготовлении ее отдельно пользуются токарным станком. Размеры следует вычислить точные, это позволит избежать биений.
- Кожух. Данный элемент обеспечивает безопасное пользование циркулярной пилой.
- Двигатель. При использовании болгарки или дисковой пилы он является частью электроинструмента.
На заметку! Если конструкция предполагается сборная, то при создании циркулярки своими руками двигатель от стиральной машины будет наиболее удачным вариантом.
В конструкции циркулярки обязательно должны быть подвижные части приводов, а в цепь электропитания нужно вмонтировать кнопку для остановки двигателя в аварийных ситуациях.
Циркулярки любого неподвижного типа состоят из основных частей.
Это интересно: Как построить крыльцо к деревянному дому — выкладываем по пунктам
Что понадобится для изготовления?
Рабочий орган заводской торцовки (двигатель, корпус, режущий диск) схож с обычной ручной циркуляркой. Поэтому ручная пила легко адаптируется под торцовку. Первое, что нужно – сама ручная пила. Остаётся добавить станину для крепления электропилы и размещения заготовок.
Возможны самые разные варианты конструкции, от простейших площадок для прямого пиления до сложных устройств: пиление под углами, с протяжкой для крупногабаритных заготовок. Поэтому может использоваться разный материал и детали.
Для станины лучше всего подходит фанера толщиной 10-20 мм. Её преимущества перед другими материалами:
- Не хрупкая, как ДСП, не гнется, как ДВП.
- Не коробится, как дерево.
- Легко обрабатывается и крепится в условиях любой домашней мастерской, в отличие от металла.
- Под крышей, без попадания влаги, служит достаточно долго.
Кроме фанеры, потребуется:
- Крепеж для соединения деталей станины (саморезы, шпильки, болты, гайки).
- Деревянные бруски или металлические уголки для соединений, шарнирного узла.
- Ось шарнира (шпилька, длинный болт, шайбы, гайки).
Из инструмента обязательно потребуются и могут потребоваться:
- Пилящий инструмент (ножовка, лобзик, циркулярная пила).
- Дрель или шуруповёрт (также рекомендуем почитать, как сделать циркулярку из дрели).
- Сверла нужного диаметра.
Размеры заготовок для станины будут зависеть от того, какую конструкцию выберет мастер и от габаритов собственно самой циркулярной пилы, на базе которой делается торцовка. Например, для торцовки заборного штакетника потребуется станина длиной по заготовке (1,2-2 м). Для мелких деталей подойдет более компактная станина.
На фото изображен пример так называемой обезьяны — отрезной циркулярки с абразивным диском по металлу, но она вполне служит примером того, какая маленькая станина может использоваться в такой конструкции.
Стоимость материалов и деталей рассчитать невозможно, так как они будут разными в каждом отдельном случае. У кого-то просто уже может быть все, что нужно для изготовления, и детали не будут стоить ничего. В случае покупки стоимость будет зависеть от того, какую конструкцию выберет мастер.
6 Как обеспечить безопасность и аварийную остановку
Штатный выключатель на инструменте неудобен для использования, когда пила находится под столом. Можно вынести ее в доступное место, припаяв более длинные провода. Но чаще идут другим путем. Клавиши на циркулярке фиксируют стяжкой, устанавливают на ребре жесткости простую кнопку для однофазного двигателя. К ней на входе подсоединяют сеть, на выходе инструмент. Чтобы не отрезать вилку шнура, ставят розетку. Теперь циркулярка управляется кнопкой, при необходимости быстро останавливается.
Распространенные причины травматизма:
- 1. Захламленность рабочего места, неустойчивость конструкции. Ничего лишнего на столе не должно быть, малейшее расшатывание устраняют.
- 2. Запрещается брать заготовки руками у диска. Работая с небольшими деталями, удобно придерживать их отрезком бруска.
- 3. Нельзя использовать циркулярку без защитного щитка. Дополнительно требуются очки, чтобы отскочивший сучок или стружка не попали в глаза.
Изготовление стола для ручной циркулярки – задача несложная, но требует аккуратности. Следует точно придерживаться размеров, чтобы детали надежно сопрягались, иначе грозит расшатывание, которое сложно устранить. Особенно важна одинаковая длина всех ножек, чтобы изделие получилось устойчивым.
Назначение циркулярной пилы
Перед тем, как приступить к сборке станка, нужно четко определить его предназначение. Для заготовки дров и простого распила больших кусков древесины хватит крепко закрепленного стола с прорезью для пилы. Данный вид распространен в деревнях и сельских местностях, станки не отличаются безопасностью и повышенным функционалом.
Для выполнения более разнообразного спектра столярных работ понадобится лучший вариант. Циркулярка должна быть оборудована координатным столом со специальными направляющими, это позволяет менять градус. Изготовка изделий малого размера требует повышенной безопасности. Устанавливается регулировка скорости, предусматривается смена дисков.

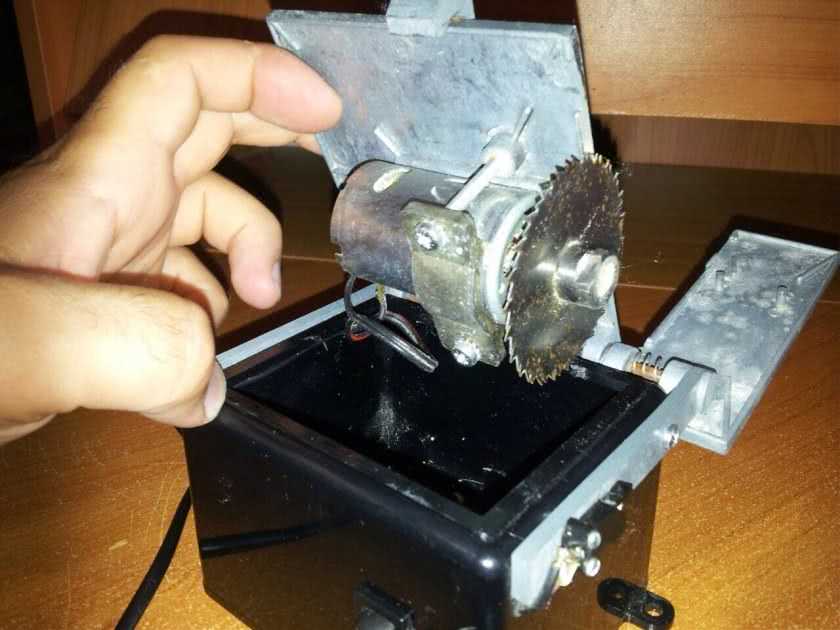

Циркулярка своими руками в действии
Крепление опорных ножек
Ножки стола изготавливаются из брусков подходящего сечения (чаще всего для этих целей используются те же заготовки 50х50 мм). Высота опор выбирается под конкретного человека, т. е. индивидуально.
При этом должен учитываться тот факт, что работать на циркулярном станке удобнее, когда столешница находится на уровне бёдер. Форма ножек перед окончательным их монтажом дорабатывается с учётом того, чтобы они сужались в сторону опорной части (площадь сопряжения с каркасным основанием должна превышать площадь опоры на пол).
Для повышения жёсткости и устойчивости конструкции в ней могут применяться стальные уголки, которые поджимаются таким образом, чтобы обеспечивать дополнительную «распорку» основания. Для их закрепления используются специальные болты с шайбами, устанавливаемые шляпками наружу.
Для чего нужна циркулярная пила
Перед началом работ, необходимо определить основные задачи распиловочного станка. Если вам нужно просто напилить дрова на зиму, или производить элементарные плотницкие работы вроде изготовления забора – достаточно крепкого стола с прорезью для диска пилы. Такие варианты популярны в сельской местности.
Циркулярка для работ с бревнами
В некоторых подобных «моделях» присутствует вал для закрепления ножей рубанка или фуганка. Как правило, из уголка или швеллера варится станина, на ней закрепляется электродвигатель от списанной заводской вентиляции, и при помощи шкива крутящий момент передается на диск. Подробно описывать технологию изготовления подобного станка не имеет смысла.
Другое дело, если вы хотите производить столярные работы. В этом случае необходим координатный стол с направляющими, которые фиксируются под разными углами.
Поскольку на такой стационарной пиле можно работать с заготовками малого размера – необходимо позаботиться о безопасности оператора. Желательно предусмотреть регулировку скорости вращения и возможность легкой смены дисков с разными диаметрами.
Циркулярка на моторе от стиральной машины
Не промахнешься при аварии
Требования к конструкции
Длительность и безопасность работы с самодельным оборудованием зависит от типов нагрузок, режимов функционирования и прочности агрегата. Знание особенностей деревообрабатывающих устройств даст возможность изготовить механизм, который будет надежен, но прост и долговечен.
Высокие обороты диска. Без этого условия невозможен качественный распил древесины, однако для мастера важнее гарантировать безопасность самодельной циркулярки, поэтому защитные устройства, которыми обычно оснащаются покупные модели, — образец для подражания
Если будущий автор считает, что без некоторых из них вполне возможно обойтись, то это мнение ошибочно, так как одно неосторожное движение нередко приводит к травмам.
Прочность абсолютно всех узлов. Важна не только способность выдерживать большие статические нагрузки, так как стол может начать вибрировать из-за разнонаправленных динамических воздействий
Они не опасны для мастера, однако оказывают влияние на качество реза: на поверхности пиломатериала остаются следы от зубьев, возникают трудности с выдерживанием линейных размеров.
Противопожарная безопасность — главное требование при работе с древесиной, поэтому соблюдение правил при установке всех электроприборов — обязательное условие.
Преимущества самодельной техники
Самодельная циркулярка считается достаточно популярным инструментом. Отличается простотой изготовления и имеет высокую степень надежности.
Итак, циркулярная пила своими руками имеет такие плюсы:
- универсальность;
- простота изготовления;
- экономия средств;
- надежность.
Сегодня можно найти много чертежей, которые позволяют конструировать стационарные или передвижные пилы разных размеров. Для этого можно применять дрели, болгарки и другие инструменты.
Некоторые мастера сочетают циркулярку с фуганком, располагая их на одном основании. Эти приспособления могут функционировать от общего двигателя. С помощью такого станка удается добиться идеальной зачистки деревянной поверхности. Потому комбинация фуганка с циркуляркой считается очень функциональным решением.
Подбор материала
Чтобы сделать циркулярный стол своими руками, необходимо припомнить столярные навыки, запастись большим терпением и незначительным числом материалов и приборов.
Материалы:
- фанера 15−20 миллиметров;
- брус 50×50;
- доска;
- выключатель;
- наружная розетка;
- отрезок кабеля;
- клей ПВА;
- лак;
- саморезы.
Приборы:
- электролобзик;
- шуруповерт;
- дрель;
- линейка.
Объем столешницы будет зависеть от участка мастерской. Вместе с этим, на маленьком столе будет некомфортно распиливать большие отрезки. Если деталь полностью умещается на рабочей плоскости, срез производится ровнее и аккуратнее. Высоту ножек выбирают в зависимости от роста мастера.
Основные параметры – расчет мощности, оборотов, передачи
Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.
Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается
Важно правильно подобрать передаточное число
Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов
На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.
Как сделать из циркулярной пилы?

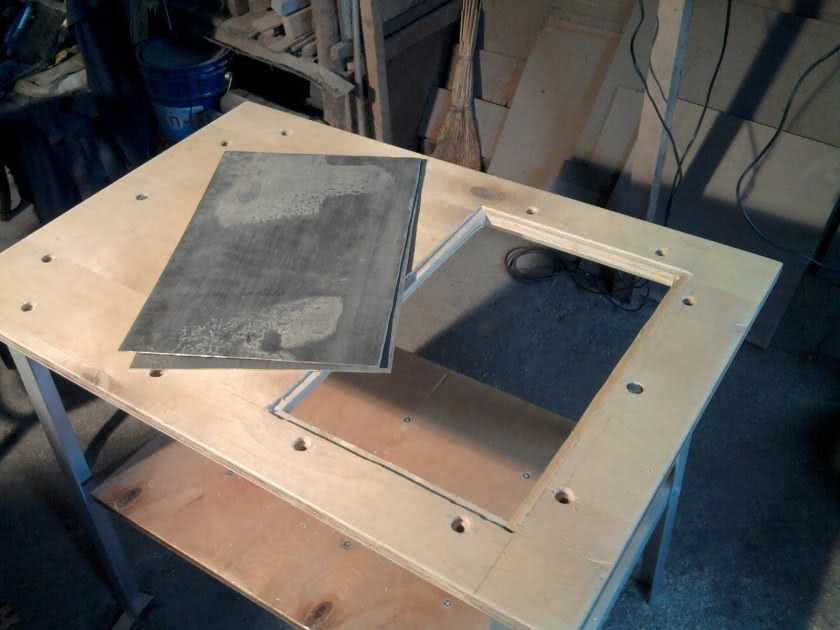

Вначале собирается стол – основа распиловочного агрегата, к примеру, с высотой ножек до 90 см и высотой подвеса столешницы порядка 95 см. С этой целью сваривается стальной каркас – для ножек это квадратная профтруба 50*50 мм с толщиной стенок не менее 3 мм. Для царги (усиливающей проставки) берётся прямоугольный профиль, к примеру, 40*20 и толщиной стенок не менее 2 мм.
Так называемый подстольник – основа с горизонтальными перекладинами – также варится по периметру из отрезков всё той же профтрубы 50*50 мм. Для дополнительного усиления используются диагональные (угловые) проставки, спиленные и приваренные под углом в 45 градусов. Они представляют собой отрезки профтрубы 40*20 мм. Их присутствие необходимо – только с их помощью можно соорудить по-настоящему усиленный стол, который не будет раскачиваться при сильных толчках, нередко сопровождающих пропускание распиливаемых заготовок в пределах направляющих.
Для столешницы применяют листовую сталь толщиной 2… 3 мм. Излишне напоминать, что такой верстак окажется тяжеловат – по сравнению с деревянным его аналогом, но, по крайней мере, он прослужит домашнему мастеру много лет – всю жизнь. Размеры столешницы для верстака редко превышают 2 м2 (1*2 м), с учётом поправки на отступы.
Для большего удобства столешница сверху – по периметру – обваривается стальным уголком, к примеру, 20*20 мм (толщина стенок – порядка 2 мм). Чтобы убрать 2-миллиметровый перепад, сформированный уголками, сверху кладут – с поправкой на размеры – ещё один лист стали с толщиной, равной толщине стенок окантовочных уголков. Получившийся стол обладает высокой прочностью и двух-трёхкратным запасом по допустимому весу и нагрузке.
После того как стол готов, снизу устанавливаются монтажные направляющие для привода. Изготавливаются они всё из той же стальной профтрубы квадратного или прямоугольного сечения. Для полноценной и правильной установки, возможно, только что изготовленный стол предстоит кантовать, чтобы добраться до его нижней стороны и разметить столешницу для фиксации заготовок.
Предпочтительно использовать болтовые соединения с потайными головками – те, в свою очередь, не возвышаются снаружи (сверху) над поверхностью столешницы. При необходимости монтаж направляющих дополнительно закрепляют сварочной прихваткой или короткими швами, наложенными по ходу размещения данных элементов.
Затем монтируется сама циркулярка, подводится сетевой кабель, устанавливаются выключатель (сверху на столешнице или на боковинах/фронтонах рамы стола). Перед установкой циркулярки в столешнице выпиливается технологическая щель – для самых больших дисков её длина может составлять не менее 30 см.
Установив циркулярку, смонтируйте направляющие. Они должны быть настраиваемыми. Для них высверливаются технологические щели, перпендикулярные ходу пильного диска – поближе к торцам столешницы. Для прижима и фиксации направляющих в нужном положении применяются гайки-барашки с болтами и гроверные шайбы.
Ход (раздвигание) направляющих должен вписываться в большинство типоразмеров заготовок древесины. Так, для доски и бруса общая ширина хода направляющих станка составляет порядка 30 см.
Если вам предстоит пилить фанерные листы, то направляющие можно в любой момент снять (они отсоединяемые), а фанерный лист выставить и закрепить по краям столешницы, используя, например, струбцины. Но такой станок должен обладать перемещающимся (хотя бы вручную) приводом, движущимся вдоль линии распила заготовки, при этом технологическая щель занимает больше половины длины столешницы. Для перемещения привода используется система роликов на закрытых с обеих сторон промподшипниках, двигаемая посредством штанги-ручника.
Основные параметры – расчет мощности, оборотов, передачи
Характеристики дисковой пилы, двигателя и максимальной толщины пиломатериала, который можно порезать, взаимоповязаны. На покупном циркулярном диске указываются максимальные обороты, на которые он рассчитан. Число оборотов, передающихся двигателем на вал, должно быть меньше. Мощность двигателя влияет на максимально допустимый диаметр зубчатой пилы. Диаметр должен быть не менее, чем в три раза больше толщины материала, иначе пилить будет трудно. Считается, что для распиловки материалов толщиной 100 мм, нужен мотор не менее 1 кВт мощности.
Передачу делают только клиноременной – при попадании посторонних предметов под пилу, заклинивании материала, ремень проскальзывает на шкивах. Травматизм в таких случаях практически исключается
Важно правильно подобрать передаточное число
Берем во внимание два показателя: обороты двигателя и максимально допустимое число оборотов дисковой пилы. Рассчитываем необходимые диаметры шкивов. На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов
На двигатель устанавливается шкив с большим диаметром, а на вал для циркулярки – с меньшим, чтобы увеличить число оборотов.
