Разновидности изделий
Существует несколько разновидностей фиксаторов, различающихся своей конструкцией и назначением. К наиболее распространенным типам относятся:
- Разрезная гроверная шайба, концы которой имеют разноплоскостный выход. Упругая деформация в области фиксации предотвращает развинчивание. Изделия отличаются прочностью, легко монтируются. Они используются в машиностроении, при сборке приборов. Есть несколько видов таких деталей: легкие, обычные, тяжелые и очень тяжелые. При выборе учитываются сечение резьбового элемента и зазор между торцами. Варианты с антикоррозийным покрытием хорошо переносят попадание влаги. При большой нагрузке изделие может со временем приобрести уплощенную форму. Если болт или винт сделан из мягкого металла, резьба при применении такой детали может деформироваться.
- Крепежи с наружными зубцами, используемые для подкладки под головки болтов или гаек. Их делают из углеродистой или нержавеющей стали. Зубцы улучшают пружинящий эффект и увеличивают соединение. Благодаря этому такие детали считаются одними из самых надежных. Ими фиксируют проводку к системам механизмов в автомобильной промышленности. Можно встретить и изделия с внутренними зубцами.
- Тарельчатые шайбы применяют в машиностроении в соединениях, для которых важна устойчивость к большим силовым нагрузкам при деформирующих воздействиях или температурных колебаниях. Они делаются из разных сплавов и могут иметь наклонные или параллельные кромки. Оба типа шайб могут снабжаться опорными плоскостями. Часто их монтируют в шарикоподшипники, тормоза, подъемные механизмы.
- Насечные и рифленые шайбы разного диаметра с цинк-ламельным антикоррозионным покрытием применяются для конструирования приборов и станков и в ряде других областей. Их используют и при возведении жилых домов. Многие такие крепежи могут использоваться повторно. Рифления и насечки могут иметь сложную многоступенчатую конфигурацию.
- Лапчатые шайбы имеют одновременно внутренние и внешние выступы. Последние загибаются в пазы гаек шлицев. Поскольку на поверхности имеются отверстия специально под лапки, сдвиг фиксатора исключен.
- Клиновые шайбы используются в условиях эксплуатации, сопряженных с вибрацией и динамической нагрузки. Они делаются из специальной стали повышенной прочности, устойчивой к средовым воздействиям, и могут иметь разную ширину. Иногда изделия имеют напыление, защищающее от коррозии.
Кольца
Родственными по отношению к стопорным шайбам являются стопорные кольца. Родство настолько близкое, что не всегда понятно, почему одни из них – шайбы, а другие – кольца. Кольца также применяются для стопорения на валах или отверстиях. Иногда их называют кольца Зегера. Среди нескольких конструкций стопорных колец в ассортименте ЦКИ представлены только эксцентрические кольца в нормальном исполнении.
Кольцо стопорное для вала эксцентрическое наружное DIN 471.
Кольцо стопорное для отверстия эксцентрическое внутреннее DIN 472.
Кольцо уплотнительное DIN 7603 A предназначено для резьбовых пробок. Для качественного уплотнения кольца должны быть мягкие, поэтому их изготавливают из чистых отожжённых металлов – меди или алюминия. В ассортименте ЦКИ имеются только медные кольца. При большом разнообразии диаметров они имеют только четыре толщины.
Понравился материал?
Как устанавливать и снимать?
Установка осуществляется разными методами. Сделать это можно вручную, механическим или автоматическим способом. Механический монтаж проходит с применением плунжера и конусной пробки, отцентрированной по торцу вала. При автоматическом методе установки задействуются особые прессы и пневматические цилиндры
Установочные инструменты – это важно – должны иметь закаленные рабочие поверхности. Это минимизирует потенциальный износ оборудования
Ручной способ установки может ограничиться использованием отвертки, если речь идет о стопорном кольце.
Если нужно надежно зафиксировать резьбовое соединение, стоп-шайбу помещают между головкой метиза и основанием, куда он будет вкручен. Завинчивание приводит к тому, что он сжимается и «старается» распрямиться. Так формируется сила трения, которая и не дает крепежу раскрутиться. Плоская шайба (для сравнения) под шляпку подкладывается с такой же целью и действует так же.
Она будет проблемой в случае, если шайбу нужно снять. Для многих это становится нерешаемым вопросом, но выход есть. Зависит выбор решения от тяжести изделия, которую фиксатор поддерживает. Чем оно тяжелее, тем сильнее оно будет держать ось. То есть в таком случае придется использовать зубило и молоток. Если нагрузка маленькая, то подойдет даже пинцет.
Основная задача – сдвинуть шайбу с места и уловить тот момент, когда усилие хотя бы кратковременно спадет. В этот момент нужно попробовать открутить фиксатор. Главное – использовать для этого тонкий и плоский предмет. Его нужно быстро вставиться в место разреза.
Если крепеж нужно быстро надеть снова, а шайба уже совершенно испорчена, можно взять кусок проволоки и свернуть его, а можно применить кусочек резиновой трубки. Но это полумеры, с применением стальной шайбы эти самодельные варианты не сравнятся. В качестве фиксаторов, которые обеспечат надежную эксплуатацию резьбовых соединений, находящихся под высокими нагрузками, стопорные детали незаменимы.
О том, как правильно устанавливать стопорные кольца поршневого пальца мотокос и бензопил, вы можете узнать из видео ниже.
Виды шайб
Часто шайба стопорная din применяется в качестве крепежного элемента, который исключает вероятность вывинчивания при нормальных условиях эксплуатации. Стоит учитывать, что существует довольно большое количество различных видов подобных изделий, классификация проводится по форме и типа применяемого материала. Примером можно назвать то, что часто используется пружинная сталь, которая характеризуется высокой упругостью. Все стопорные шайбы делятся на несколько основных групп:
- Гроверные.
- Зубчатые.
- Тарельчатые.
- Со специальными насечками и рифлением.
- С лапками.
- Клиновая.
Все разновидности типов стопорных шайб характеризуются своими определенными особенностями, которые должны учитываться. Примером можно назвать распространенный вариант исполнения с внутренними зубцами или гроверные. Их особенности следующие:
- Основная часть представлена кольцом, которое изготавливается из металла.
- По поверхности создаются надрезы, расположенные в разных плоскостях.
В большинстве случаев шайба изготавливается при применении подпружиненной стали. В процессе производства она подвергается упругой деформации, благодаря которой исключается вероятность самопроизвольного вывинчивания крепежных элементов
Практически все стопорные детали гроверного типа имеют квадратное поперечное сечение. При этом для существенного расширения области применения на поверхность может наносится антикоррозионное покрытие. Проблема большинства металлических деталей заключается именно в том, что длительное воздействие повышенной влажности становится причиной появления ржавчины, со временем она снижает эксплуатационные характеристики.
В продаже также есть разрезная шайба, которая имеет плоскую или коническую форму. При этом в зависимости от области применения зубья могут быть расположены внутри и снаружи. Эта группа делится на несколько подгрупп:
- Тарельчатые.
- С различным лапами.
- С выступами.
Применяется шайба стопорная с лапками в том случае, когда нужно обеспечить высокую надежность соединения. Многолапчатая поверхность входит в зацепление со специальными выемками, за счет этого исключается вероятность проворачивания крепежного элемента. Лапки могут иметь различную длину.
Виды шайб
Шайбы плоские круглые нормальные по ГОСТ 11371 — “классические” изделия какими их представляет большинство обывателей. Конструктивно представляет стальной круг с отверстием внутри под стержень крепежного изделия. Стандартом ГОСТ 11371 предусмотрено изготовление шайб для крепежа диаметром от 1 мм до 48 мм. Также при более высоких требованиях к площади опорной (прижимной) поверхности метизной промышленностью выпускаются увеличенные плоские круглые шайбы по ГОСТ 6958, уменьшенные по ГОСТ 10450.
Пружинные шайбы — особый вид крепежа. Часто их также называют “шайба Гровера” или просто “гровер”. Название гровер пошло от имени известного английского инженера, который его изобрел. Пружинная шайба выполнена в форме кольца с косым разрезом и разведенными краями. Такие метизы изготавливаются из сталей с высокими пружинистыми свойствами. При зажиме пружинная шайба создает усилие на гайку или головку крепежа, врезается в него косым срезом и препятствует его самопроизвольному отвинчиванию. Шайбы Гровера выпускаются по ГОСТ 6402, DIN 127, DIN 7980.
Шайбы с зубьями также предназначены для защиты резьбового соединения от самопроизвольного откручивания. После затяжки с требуемым усилием зубья деформируются (сжимаются), создают растягивающее усилие на крепеж и препятствуют его отвинчиванию. Шайбы с зубьями широко используются в машино- и автомобилестроении, в приборостроении и других отраслях. Метизы с внутренними зубьями производятся по ГОСТ 10462, с наружным — по ГОСТ 10463.
Еще один вид шайб предназначенный для стопорения шестигранного крепежа (болтов и гаек) — шайбы стопорные с лапкой. Специальные выступы после затяжки соединения загибаются вплотную к грани шестигранника и не дают соединению открутиться. Производятся в соответствии с ГОСТ 13463.
Все виды шайб выпускаются черными и с защитным антикоррозионным покрытием. Наиболее часто для защиты от коррозии применяют гальваническое цинкование.
Существуют и другие, менее распрос
траненные виды шайб — для пальцев, косы, тарельчатые и другие. На сайте оптового поставщика крепежа компании Машкрепеж можно детальнее ознакомиться с различными крепежными шайбами, посмотреть стандарты, воспользоваться метизным калькулятором.
Чем можно заменить пружинную шайбу гровера
Провести фиксацию гайки можно при применении самых различных элементов, их было выпущено достаточно много. Гровер, так по-другому называется пружинная шайба, часто заменяют следующим:
- Гайка самоконтрящаяся. Подобное изделие характеризуется тем, что в верхней части есть пластиковая ставка, которая отвечает за гашение вибрационной нагрузки и раскручивания. Стоит учитывать, что сложности при изготовлении изделия становятся причиной существенно повышения его стоимости, однако эффективность подобной гайки довольно высока.
- Шайба тарельчатого типа. Она также может устанавливаться вместо оригинального гровера, характеризуется меньшей стоимостью и большей надежностью.
- Встречается и коронная гайка. Она требуется в том случае, когда проводится сверление ответного крепежного элемента с последующим размещением шплинта. Надежность соединения в этом случае довольно высокая, однако оно характеризуется ступенчатостью.
- Фланец зубчатого типа. Фланец имеет насечки, которые сращиваются с гайкой. За счет насечек обеспечивается надежная фиксация соединения.
- Контрящая шайба. При ее изготовлении создается большое количество зубчиков, которые обеспечивают фиксацию.
- Пластины с усиками. В этом случае один из усиков выбирается в деталь, а остальные загибаются поверх витков. В продаже встречается просто огромное количество подобных вариантов исполнения, поэтому есть возможность подобрать наиболее подходящий.
- Проволочные замки. Этот вариант фиксации получил широкое распространение по причине низкой стоимости.
Как правило, выбор проводится в зависимости от эксплуатационных условий.
Зачем нужна шайба-гровер – виды гроверов, варианты и особенности применения
Шайба пружинная или, другое название шайба гровер, входит в состав крепёжных изделий. Он может устанавливаться под другим крепёжным изделием (болт, шуруп, саморез, винт), чтобы обеспечить надёжность резьбовых соединений от откручивания. Гровер под гайку прокладывается между гайкой и изделием.
История появления шайбы гровер
Шайба Гровера появилась в конце XIX века при бурном расцвете многих отраслей промышленности, особенно приборостроения и машиностроения. Это повлияло на потребность в более качественных резьбовых соединениях.
Обычный крепёж (гайки, болты) не мог справиться с нагрузками, которые появились в результате технического прогресса. В итоге прочность соединений крепёжных деталей значительно снижалась и приводила к неожиданным действиям.
Использование клёпаных соединений не стало выходом из существующей ситуации. Они не всегда были удобны в использовании, а если удавалось их применить, то впоследствии возникали трудности при обслуживании. Требовался крепёж, сдерживающий ударные нагрузки и выполняющие роль стопора.
Такими свойствами стала обладать шайба гровер, названная по имени изобретателя Д. Гровера. Как она выглядит, можно увидеть на фото гровера.
Принцип работы шайбы
На вид она выглядит очень просто, представляя собой разрезанный диск с разведёнными концами, которые находятся в разной плоскости. Такая форма шайбы подходит для предотвращения самопроизвольного откручивания другого крепежа за счёт упругой деформации, формирующейся под нагрузкой.
Например, когда подкладывается гровер под гайку, она пытается двигаться в обратную сторону, но кромка шайбы упирается в корпус и обеспечивает неподвижность крепежа. Таков принцип работы гроверов.
Соответствие шайбы ГОСТ 6402
Изготавливают гровер, как указано в ГОСТе (пружинная сталь 65Г), с последующей термообработкой. Это снижает внутреннее напряжение металла, увеличивает его прочность и противостояние к внешним воздействиям, а также снижает хрупкость изделия.
Шайбы Гровера могут выпускаться с покрытием или без него. Нанесённое покрытие улучшает антикоррозионные свойства, а хромовое покрытие ещё придаёт большей твердости шайбе и увеличивает срок службы.
Гровер диск выпускается в четырёх видах: лёгкие, нормальные, тяжёлые и особо тяжёлые. ГОСТ описывает все показатели, которыми должны обладать пружинные шайбы, а также представлена таблица размеров шайбы-гровера. На вид диска влияет профиль катанки.
Острая кромка диска также останавливает самопроизвольное отвинчивание за счёт упора в металл, поэтому, когда необходимо отвинтить крепёж, на гайке обычно остаются механические повреждения (царапины) от острой кромки как от резчика.
Второй раз использовать диск в сборке с крепежом не рекомендуется, и, когда эта рекомендация игнорируется, то крепёж откручивается в самый не подходящий момент.
Отношение к шайбе гровер за рубежом
Пружинная шайба гровер может иметь разновидности (пружина из двух витков, диск с насечкой, например, как пружина из двух витков, как шайба с насечкой)
Несмотря на важность в обеспечении безопасности в собранном крепеже, пружинные диски имеют недостатки, которые вызывают сомнения в их эффективности
Например, в Германии ограничили использование гроверов до определённого параметра прочности для крепежа и назначили переходный период, после которого должны полностью отказаться от их использования.
Это отношение к пружинным дискам в качестве стопорных элементов поддержало NASA в конце прошлого века. К такому заключению это агентство подошло после выхода статьи о шайбе Гровера, где сделан вывод, что диск имеет эффект стопара только в момент стягивания. Когда оказывается зажатой со всех сторон, то превращается в обыкновенный плоский диск без выполнения стопорных функций.
Окончательный вывод
Такие противоречивые мнения наводят на мысль нужна ли такая деталь в крепеже? По результатам анализов можно сделать следующий вывод. Пружинная шайба выполняет свои стопарные функции, имеет преимущества перед другими упругими шайбами из-за своей дешевизны.
Напрашивается вывод: если шайба гровер более дешёвая в сравнении с другими, но обладает стопорными свойствами, технологична при производстве, то зачем от неё отказываться?
Пусть она не попала в каталог лучших товаров, но далеко не всегда необходимо применять дорогостоящие материалы, если вибрационные нагрузки имеют единичные случаи.
Описание и назначение
Применение различных уплотнительных элементов практикуется для повышения надежности и стабильности винтовых соединений. Выбор материала для шайбы определяется тем, какие воздействия будет переживать соединение. Медная шайба оптимально подойдет там, где наблюдаются повышенная температура и давление в постоянном режиме либо периодически. Потому ее широко применяют в машиностроительной отрасли, когда собирают механизмы, рассчитанные на высокое давление. Прежде всего речь идет о топливной и гидравлической аппаратуре.
Привлекательность медных шайб для подложки на бензопиле и для сливной пробки автомобиля связана также с:
- высокой химической устойчивостью их материала в агрессивной среде;
- превосходной коррозионной стойкостью;
- сохранением уплотнительных функций при действии повышенной температуры, а также при существенных колебаниях теплового режима;
- стойкостью к вибрации;
- прочностью и стабильностью основных свойств при значительном давлении.
Такие крепежные изделия могут использоваться и в автомобильных механизмах, все части которых постоянно нагреваются, при этом оказываются еще увлажнены. Столь высокая ответственность означает, что эти шайбы соответствуют очень мощным требованиям. Ключевое значение имеет соответствие ГОСТу, заданному для конкретного типа продукции. Информация о соответствии приводится на фирменной упаковке набора и в сопроводительном сертификате качества. Достижение необходимых свойств зависит прежде всего от характеристик исходного сырья.
То, как выглядят шайбы, четко расписано в ГОСТ 18123-82. Согласно этому нормативу на поверхности не должно быть отклонений от гладкой формы. Не допускается наличие любых заусенцев и растрескиваний. Нормативам не соответствуют также шайбы с признаками коррозии либо с металлическими потеками. Шероховатость более 3,2 мкм также позволяет не принять изделие.
Процесс контроля подразумевает прежде всего визуальную проверку. При необходимости точное исследование проводят через лупу. Шероховатость оценивают индикаторными эталонами по ГОСТ 9378-75 либо с помощью специализированных измерительных устройств.
Стандартизация [ править | править код ]
РФ
Согласно ГОСТ 6402—70, пружинные шайбы могут изготавливаться четырёх типов :
- Н — нормальные с квадратным поперечным сечением;
- Т — тяжелые с квадратным поперечным сечением;
- ОТ — особо тяжелые с квадратным поперечным сечением;
- Л — легкие с прямоугольным поперечным сечением.
Отличие типов состоит в размерах поперечного сечения шайбы и величине силы, необходимой для её упругой деформации.
Шайбы могут изготавливаться из проволоки (марок 65Г, 70, 30Х13 по ГОСТ 11850—72); также возможно изготовление из бронзы (марки БрКМц 3-1 по ГОСТ 18175—78) или других цветных сплавов.
Твердость стальных шайб должна быть 40—48 HRC, бронзовых — не менее 90 HRB.
ГОСТ 19115-91 описывает вариант [ источник?
] гровера — шайбы пружинные путевые.
ЕС
Гроверы были стандартизированы через DIN 127. В 1960-е годы выяснилась низкая эффективность этой шайбы, и были приняты другие стандарты, например, DIN 128 (изогнутая и волнистая формы). Эти и многие другие стандарты DIN были отозваны, так как гроверы плохо работают с болтами и гайками из твёрдой стали. По состоянию на начало XXI века, единственный уцелевший стандарт на пружинные шайбы — DIN 6976 (пружинная тарельчатая шайба, не гровер) .
Шайба пружинная, или как ее еще называют – гровер, нашла свое широкое применение во всех областях, особенно машиностроительной. Рассмотрим же более подробно особенности ее конструкции, требования к качеству, производство, а также ситуации, в которых без нее не обойтись и, наоборот, когда применение такого крепежного элемента недопустимо.
Пружинная шайба – знакомимся с назначением изделия
Начнем с истории, тем более, что она не уходит своими корнями слишком далеко. Все началось в конце XIX века, когда стремительное развитие машиностроения потребовало новых, более качественных резьбовых соединений. Ведь стандартные виды гаек и болтов попросту не могли выдержать всех нагрузок, колебаний и вибраций, приходящихся на подвижные части узлов и механизмов.
Причем последствия несли самый различный характер, в результате ослабления или даже развинчивания крепежных элементов значительно снижалась прочность соединений, возникали усталостные разрушения.
Однако заменить данный вид крепления на клепанные тоже не было выходом из положения. Во-первых, не всегда их удобно применить, что в значительной степени тормозило прогресс и разработку новых элементов.
Во-вторых, даже если это и получалось где-то, то впоследствии возникали сложности с техническим обслуживанием таких механизмов. В общем, потребовалось принципиально новое резьбовое соединение, которое сможет выдерживать ударные нагрузки и выполнять роль, так сказать, стопора, чем и стала гроверная шайба.
Как известно, все самое гениальное представляет собой невероятно простые вещи, это правило относится и к такому изделию. Данная шайба имеет вид одного витка пружины, откуда, собственно говоря, и пошло название.
При этом работает она безотказно, благодаря тому, что ее зазор расходится в направлении, противоположном вращению гайки,что препятствует ее отвинчиванию. Таким образом, при прямом ходе крепежный узел движется без препятствий.
Однако вращению в противоположном направлении препятствует кромка гровера, которая как бы впивается в металл и обеспечивает стопорение гайки.
Шайба-гровер – производство и материалы
Пружинная шайба-гровер (ГОСТ 6402-70) должна соответствовать требованиям, которые описаны в вышеуказанной документации. Итак, в основном изготавливаются эти элементы из стали, однако допускается также бронза и иные цветные металлы, но о них более подробно поговорим немного ниже.
Твердость стальных изделий колеблется в пределах от 40 до 48 HRC (единицы измерения методом Роквелла в рамках шкалы С). В случае, если материалом выступает Ст 70, то этот параметр может достичь 50 HRC, а гровера из бронзы должны иметь твердость не менее 90 HRC.
Где используют
Шайбы нужно для надежного сочленения листов мягких материалов (панели, фанера, гипсокартон, дерево). При этом их желательно монтировать с двух сторон метизов. Бытовым применением их функции не ограничиваются. При высоких требованиях к соединениям шайбы используют в промышленных отраслях:
- станкостроение;
- авиастроение;
- машиностроение;
- изготовление приборов;
- ремонт жилых и коммерческих помещений;
- строительство домов и временных сооружений;
- возведение металлоконструкций и т.д.
Список того, зачем нужны шайбы, этим не ограничивается. Практически в любой строительной и производственной задаче можно найти им применение. Иногда для этого приходится создавать метизы по чертежу, а не закупать готовые. Под заказ возможно изготовление любой партии — шайбы.
Что это и для чего нужна?
Шайба-гровер пружинная нужна для принудительной фиксации гайки, навинченной на болт, при этом она применяется всего один раз – для каждого конкретного соединения. Это значит, что её применение оправдано лишь в случае однократного монтажа на болтах. После демонтажа, поскольку она теряет значительную часть пружинящего эффекта, повторное её навинчивание даже на тот же самый гаечно-болтовой стык не рекомендуется. Поскольку тел, обладающих идеальной упругостью в природе не существует, всякое тело при длительном или чрезмерном сжатии отчасти теряет своё свойство. Это похоже на то, как мяч подскакивает не до того уровня, с которого он упал: колебания тела на пружине – шайба Гровера как раз является витком такой пружины – в конце концов исчезнут. Многократное перетягивание гроверной шайбы превращает её в обычную пресс-шайбу, равную по площади месту соприкосновения гайки с гранью закрепляемой детали, которую та удерживает на месте.
Пружинящая шайба как подвид стопорной прокладки нашла в первую очередь применение в машиностроении, далее – распространилась и на производство электрики, электроники, всевозможной автоматики. Её используют для закрепления критически важных частей машин, механизмов и электрических компонентов. Например, чтобы не развинтились несущие конструкции вагона, кузова автомобиля, системного блока настольного компьютера, применяется эта шайба. На неё фиксируются электроконтакты выключателей, рубильников, автоматов-предохранителей, телефонных клеммников в АТС. Везде, куда подходят колодки с проводами, где нужен надёжный контакт силовой или сигнальной линии, применяется хотя бы одна гроверная шайба – на один такой провод с С-образным контактом, отдалённо напоминающим простейшую колодку.
Пружинная шайба (гровер)
Один из недостатков резьбового соединения – самопроизвольное раскручивание под влиянием вибрационных, динамических нагрузок. Особо актуально такая проблема стоит в автомобиле- и станкостроении, при производстве оборудования. В конструкциях, содержащих движущиеся части. Одно из недорогих решений такой проблемы – установка под болт или гайку пружинной шайбы. Другое, часто используемое, название такого крепежа – “гровер”, в честь ее английского изобретателя Джона Гровера.
По конструкции крепеж выполнен в виде кольца с разрезом наискось под углом около 70 град и разведенными в стороны краями. Материалом для изготовления метизов служит квадратная проволока с высокими пружинными свойствами. При затяжке за счет сжатия гровера на соединение действует дополнительная продольная сила, препятствующая самопроизвольному раскручиванию. Кроме этого, раскручиванию препятствует и угол разреза, который упирается в торец крепежной детали. Гроверы хорошо работают при изменяющихся продольных нагрузках на соединение, но не защищают от самораскручивания при поперечных.
Пружинные шайбы производятся в соответствии со стандартами ГОСТ 6402, DIN 7980, 127. При затяжке закладных, стыковых, клеммных болтов, ввинчивании шурупов-глухарей в ж/д скреплениях применяются специальные двухвитковые пружинные шайбы по ГОСТ 21797.
Размеры и вес
Размерные параметры шайб определяются в зависимости от применяемой системы стандартизации — по DIN или ГОСТу, разница незначительная, но маркировка может отличаться. Куда более важна ширина полей, определяющая разницу во внешнем и внутреннем диаметре. Масса во многом зависит от материала, из которого изготовлено изделие, например, большая стальная шайба точно будет массивнее силиконовой или фторопластовой. Размер определяется внутренним рабочим диаметром.
Самые востребованные варианты стоит рассмотреть более подробно.
- Плоские по DIN 125. Размер варьируется от M3 до M24 при весе 0,12-32,3 г. У нержавеющих внутренний диаметр представлен вариантами M5,3-M12. Масса от 0,5 до 6,27 г.
- Пружинные или гроверы по DIN 127. Выпускаются в размерном диапазоне M4-M16 с массой 0,38-8,93 г. Нержавеющие варианты более тяжелые, весят от 0,5 г.
- С внутренними зубцами по DIN 6798 J. Производятся в размере M3,2 с весом изделия 2,33 г.
- Кузовные DIN 9021. Увеличенные (с широкой площадкой) имеют размеры M3-M20 и вес 0,34-76,92 г. В нержавеющем исполнении тоже встречаются. Самый ходовой размер M10,5 при весе 15 г.
- С наружными зубцами DIN 6798 A. Выпускаются в размере M8,2 при весе 2,33 г для изделия из нержавеющей стали.
Плоские стальные и оцинкованные шайбы нормируются в России по ГОСТу 11371-78 или ГОСТу 18123-82. Кузовные и увеличенные должны соответствовать ГОСТу 6958-78. Гроверы выпускаются с внутренним диаметром от 4 до 48 мм, весом от 0,12 до 14,5 г. Стандарт для них — ГОСТ 6402-70.
Шайба стопорная клиновая INFIX

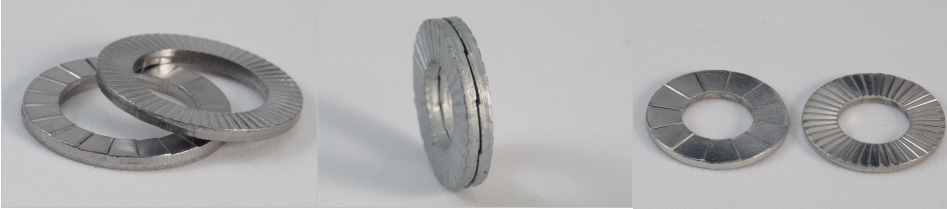

Эффективное решение проблемы самопроизвольного откручивания – клиновые шайбы INFIX, которые гарантируют надёжность резьбового соединения в условиях вибрации и динамических колебаний.
Система клиновых шайб INFIX состоит из двух одинаковых шайб, каждая из которых имеет на одной стороне клиновые выступы, а на другой – радиальную зубчатую насечку. При сборке болтового соединения шайбы устанавливаются клиновыми сторонами друг к другу. Угол клина α больше угла подъёма резьбы β.
В процессе затяжки клиновые выступы становятся в упор и шайбы не могут повернуться по клиновым поверхностям в направлении затягивания. Радиальные зубцы вдавливаются в сопрягаемые поверхности, и между ними образуется жёсткая связь. При отвинчивании, в том числе и самопроизвольном, клиновые поверхности шайб создают дополнительное осевое усилие, увеличивающее необходимый для откручивания крутящий момент.
Преимущества:
- не требует предварительной подготовки и очистки деталей
- возможно многократное использование без потери качества
- легкий монтаж-демонтаж
- сертифицированная система закрепления
- предназначены для систем, работающих в условиях вибрации и динамических нагрузок
Подробнее об этих шайбах вы можете прочитать в статье на нашем сайте или посмотреть обзорный ролик на канале ЦКИ в YouTube.
