Особенность конструкции и принцип управления задвижки с электроприводом

Оглавление

Монтаж задвижек с электрическим приводом

Установка электрифицированной арматуры проводится квалифицированной бригадой монтажников. Перед началом работ задвижку необходимо расконсервировать, удалить лишнюю смазку, снять заглушки и проверить работоспособность. Параметры (Ду, Ру), указанные в паспорте изделия, должны соответствовать аналогичным данным трубопровода.

Установка задвижки проводится в вертикальном либо горизонтальном положении. Монтировать арматуру штоком вниз не рекомендуется, т.к. во внутренней камере устройства будет собираться шлам и грязь, что может привести к заклиниванию шпинделя. Для электроприводной арматуры диаметром более 100 мм дополнительно устанавливают неподвижную опору.

Способ подключения задвижки к трубопроводу зависит от материала корпуса. Чугунную арматуру присоединяют при помощи фланцев. В этом случае на торцах труб должны быть приварены подобные ответные элементы. Болтовое соединение и установленные между фланцами прокладки обеспечивают герметичность узла. Запрещается проводить монтаж арматуры на несоосных участках трубопровода, и компенсировать дефекты приварки ответных элементов установкой дополнительных прокладок.

Соединение трубы и корпуса стальной задвижки в большинстве случаев проводится электросваркой. При монтаже арматуры затвор должен находиться в промежуточном положении. Патрубки, вваренные в корпус запорного устройства, обязаны иметь длину не менее 30 см. Для замены дефектной задвижки ее вырезают с телом трубопровода. Подготовку кромок на патрубках арматуры проводят на токарном станке.

После окончания монтажа изделия собирают схему управления задвижкой. Она состоит из силовой части и элементов автоматики. Последние подают управляющий сигнал от ключа (кнопки) или системы защит и блокировок. Электрическая часть расположена в электрошкафу, который установлен возле задвижки. После подключения привода проверяются все виды управления, включая перевод на ручной дублер.

Гидравлические (пневматические) испытания изделия проводятся в составе трубопровода или системы. Запрещается устранение выявленных дефектов подтягиванием болтов. После проведения всех проверок монтаж считается завершенным.

Ремонт и профилактика

Любая задвижка рано или поздно нуждается в ремонте, поскольку в конструкции имеются подвижные элементы, которые требуют периодичной замены. Рассмотрим основные причины неисправности водопроводных задвижек:

  1. Разгерметизация между трубопроводом и корпусом арматуры.

Такая неисправность может появиться вследствие неправильного монтажа запорной арматуры или при деформации уплотнителя. Такую поломку можно определить при зрительном осмотре системы.

  1. Разгерметизация между штоком и сальником.

Причиной такой поломки является износ сальника. Также можно определить зрительно, при выявлении потеков на стенках задвижки, которые направлены от крышки арматуры.

  1. Разгерметизация между корпусом и заслонкой.

Причина такой поломки может заключаться только в постоянном перемещении сильно загрязненного потока. В этом случае грязные частицы влияют на уплотнительные кольца, приводя к постепенной их деформации. Помимо этого, загрязняющие вещества могут накапливаться на внутренних стенках задвижки и в дальнейшем препятствовать плотному закрытию крышки. Выявление причины такой поломки происходит достаточно сложно. Поэтому придется обеспечить вмешательство опытного специалиста.

Для того чтобы обеспечить правильную работу запорной арматуры потребуется проведение ремонтных работ, которые подразумевают либо полный демонтаж запорного элемента, либо частичная его разборка.

Для того чтобы выполнить частичный ремонт арматуры необходимо выполнить разборку крышки сальника, а также снять крышку самого корпуса

Но важно помнить, что ремонтные работы любого типа должны начинаться с перекрытия трубопровода вентилем, который располагается выше задвижки

Для того чтобы выполнить полный демонтаж задвижки необходимо выполнить несколько следующих действий:

  1. В первую очередь, выполняется снятие маховика, который содержит в своем составе ходовую гайку. Ее также необходимо снять;
  2. Крышку корпуса нужно освободить от стопорных винтов путем вывинчивания;
  3. Далее нужно разобрать соединение фланцевого типа;
  4. Далее следует очередь штока. В этот момент можно произвести очистку заслонки и седла, а также заменить в этой области уплотнители;
  5. После замены или ремонта всех отдельных запчастей стоит начать обратную сборку арматуры, которая выполняется в строгом обратном порядке.

После того как все ремонтные работы будут окончены обязательно необходимо сделать проверку устройства на уровень работоспособности. В таком случае необходимо сделать тест на возможность полного перекрытия арматурой потока.

Назначение

Задвижки – тип трубопроводной арматуры с запирающим (регулирующим) элементом, который перемещается перпендикулярно оси потока рабочей среды. Задвижки – арматура двухпозиционного действия. Они могут применяться только для включения или отключения трубопроводов. Использование задвижек в качестве регулирующих устройств запрещается.

Устанавливаются задвижки как на горизонтальных, так и на вертикальных трубопроводах. Задвижки со встроенным электроприводом целесообразно устанавливать на горизонтальных участках трубопроводов шпинделем вверх. В местах установки задвижек должен быть обеспечен свободный доступ для их обслуживания и ремонта без вырезки из трубопровода, для монтажа и демонтажа.

Выпускаются задвижки с затворами клинового и параллельного типа. В основном задвижки оснащены затворами клинового типа. Особенностью задвижек данного типа является зависимость усилия прижатия рабочих поверхностей затвора к рабочим поверхностям седел от усилия на приводе.

Клиновые задвижки: особенности

Школа трубопроводной арматуры. Видеоурок 7. Клиновая и шланговая задвижки.

Watch this video on YouTube

Главное достоинство клинового приспособления для перекрытия потока жидкости в водопроводной трубе – расположение седел под малым уклоном. Таким образом, подвижный элемент принимает форму жесткого, двухдискового или упругого клина. В любом случае в закрытом состоянии клин плотно входит между седлами, обеспечивая абсолютную герметичность системы. Выбирается же тип запорного элемента в зависимости от области применения.

Клин, состоящий из двух дисков, не требует максимальной точности при изготовлении (в отличие от жесткого элемента), при этом обеспечивая достаточную герметичность. Главный недостаток такого элемента – более сложная конструкция, влияющая на стоимость готового изделия.

Упругий клин сочетает в себе достоинства первых двух видов: простота конструкции и обеспечение герметичности в случае неточности при подборе устройства.

Параллельные задвижки: конструкция

В отличие от клинового устройства в параллельных водопроводных запорных устройствах для перекрытия трубы поверхности седел расположены параллельно друг другу. Надежность такой системы несколько ниже, однако ее вполне достаточно для большинства сфер применения.

Главное достоинство параллельного приспособления (в сравнении с клиновым) – простота конструкции (детали, расположенные параллельно гораздо проще изготовить, а значит, вероятность погрешности и ошибки минимальна).

Параллельные водопроводные приспособления могут быть как с выдвижным, так и с не выдвижным шпинделем. Первый вариант является более долговечным, так как резьбовое соединение не контактирует с перемещаемой средой, второй – более компактный.

Диаметр проходного отверстия и длина устройства могут быть различными, поэтому вы всегда сможете подобрать оптимальный вариант для своей системы.

Задвижка Лудло

Задвижка Лудло – это параллельное двухдисковое устройство с распорным клином, повсеместно используемые во всем мире более 150 лет. Название устройства произошло от имени компании, которая впервые поставила его на рынок – Ludlow Valve Manufacturing Company.

Такие устройства изготавливаются исключительно из чугуна и отличаются предельной долговечностью (более 100 лет). В нашей стране производство налажено с 80х годов прошлого столетия в Санкт-Петербурге.

Шланговые задвижки

Строение шланговой водопроводной задвижки кардинально отличается от устройства запорной арматуры остальных видов. В конструкции элемента нет седел и затвора, перекрывание среды происходит за счет пережима эластичного шланга, находящегося в корпусе запорного элемента.

Основное достоинство такой системы – исключение контакта стальных деталей с перемещаемой средой, что положительно влияет на долговечность приспособления. Главное – при выборе шланговой арматуры – правильно подобрать марку резины. Выбор зависит от области применения, чаще всего такие приспособления используются на трубах, по которым перемещаются агрессивные и вязкие жидкости.

Шиберные устройства

Устройство шиберной задвижки практически идентично параллельной. Единственное отличие – использование одного шибера вместо двух седел для перекрытия трубы. Такое устройство является наименее надежным из всех представленных, поэтому используется только в системах, не требующих абсолютной герметичности (например, канализация и другие системы с большим количеством примесей).

Задвижка клиновая фланцевая. Задвижка с обрезиненным клином трубопроводная — видеообзор UKSPAR.

Watch this video on YouTube

Разновидности арматуры запорного типа

Различают следующие типы запорной трубопроводной арматуры:

  • краны;
  • вентили (клапаны);
  • задвижки;
  • заслонки.

Классификация кранов

Запорные краны преимущественно предназначены для бытовых трубопроводов с малым давлением.

Устройство запорной арматуры-крана следующее:

  • корпус;
  • запорный элемент;
  • рукоять;
  • набор уплотнительных прокладок.

Элементы, входящие в состав запорного крана

Классификация устройств может быть произведена по нескольким признакам:

  • типу запорного элемента;
  • методу установки.

Элементом, перекрывающим поток проходящей среды, может быть:

  • шар. В соответствие с этим кран носит название шаровой (рисунок выше);
  • конус в виде пробки (пробковый кран).

Запорный кран пробкового вида

Крепиться к трубопроводу краны могут:

муфтовым способом. Фиксирующие гайки наворачиваются на подготовленную на трубе резьбу;

Кран, устанавливаемый на резьбу

  • фланцевым способом. В качестве фиксирующих элементов выступают фланцы, соединяемые между собой болтами;
  • методом сварки.

Устройства, устанавливаемые на фланцы и методом сварки

Каждый кран имеет свое условное обозначение. На маркировке, нанесенной на корпус устройства, в обязательном порядке отражаются:

  • диаметр условного прохода (DN);
  • условное давление, на которое рассчитано устройство (РN);
  • материал, примененный для изготовления крана;
  • предприятие-изготовитель;
  • дополнительные справочные материалы (дата изготовления, номер партии и так далее).

Условные обозначения основных параметров крана

Если знать маркировку, то всегда можно самостоятельно подобрать запорное устройство.

Использование вентилей

Запорный клапан (вентиль) состоит из корпуса с двумя концами для крепления устройства и седла, перекрываемого затвором.

Клапан для перекрытия трубопровода

Основная отличительная особенность вентиля от крана – это высокий класс герметичности, что позволяет использовать устройство на газопроводах.

Клапан, как и кран, может присоединяться к трубопроводу при помощи муфт, фланцев или сварки.

Выпускаются вентили, приводимые в действие:

  • маховиком (ручное управление);
  • электроприводом (электронное управление), в том числе и с помощью дистанционного пульта управления.

Маркировка запорной арматуры – вентиля также содержит:

  • условное обозначение модели устройства;
  • проход;
  • обозначение типа присоединения к трубопроводу;
  • давление;
  • материал исполнения;
  • климатическое исполнение;
  • документ, на основании которого вентиль изготовлен.

Обозначение параметров вентиля

Предназначение и разновидности задвижек

Наиболее часто используемым элементом любых трубопроводов является задвижка. Устройство представляет собой корпус и крышку, между которыми располагается затвор.

Простейший вид запорной арматуры

Назначение запорной арматуры — задвижки – любые трубопроводы, диаметр которых варьируется от 15 мм до 2000 мм.

Преимуществами устройства, по сравнению с другими видами запорной арматуры, являются:

  • простота обслуживания и конструкции;
  • небольшие размеры;
  • малое сопротивление.

Задвижки могут изготавливаться из следующих материалов:

  • стали;
  • чугуна;
  • цветных металлов и сплавов из них.

Управление задвижками происходит:

  • ручным способом (вращением рукояти);
  • электроприводом;
  • гидроприводом.

Задвижки с электроприводом или гидроприводом преимущественно устанавливаются на промышленные трубопроводы.

Обозначение запорной арматуры (задвижки) определяет:

  • вид и наименование устройства;
  • условный рабочий диаметр;
  • максимальное давление в системе;
  • тип привода;
  • положение устройства в рабочем состоянии;
  • категорию размещения;
  • климатическое исполнение;
  • тип соединения устройства с трубопроводом.

Обозначение параметров задвижки

Назначение заслонок

Запорным элементов в заслонке является диск, который вращается вокруг оси.

Разновидность запорной арматуры для трубопровода

Заслонки преимущественно используются на трубопроводах, имеющих большой диаметр и находящихся под небольшим давлением, так как класс герметичности устройства достаточно низкий.

Заслонка может управляться:

  • маховиком, приводящим в действие ось вращения (ручное управление);
  • гидроприводом;
  • электроприводом.

В большинстве случаев корпус запорного устройства изготавливается из чугуна, а поворотный диск – из стали.

Устанавливаются заслонки:

  • методом сварки;
  • фланцевыми крепежами.

Заслонки могут использоваться в трубопроводах с химическими жидкостями и канализационных системах. Для водоснабжения или отопления практически не применяются.

Марка запорной арматуры  — задвижки, а так же номер партии, диаметр, давление и область определения обозначаются на корпусе устройства аналогично ранее приведенным схемам.

Конструкция и схема работы задвижки

Такая арматура состоит из трех основных узлов

  • Корпуса-тройника, который изготавливают из стали или чугуна и монтируют на фланцы или сварочный шов.
  • Запорного узла, состоящего из направляющей и затвора со штоком. Причем направляющая может быть частью корпуса, а шток принадлежит и к запорному, и к управляющему узлу. И все эти детали изготавливают из конструкционной или легированной стали. А затвор покрывают антикоррозийным покрытием или резиной.
  • Узла управления, в который входит винтовой шток затвора, маховик и резьбовая втулка, трансформирующая крутящий момент в поступательное перемещение. Причем узел управления монтируется в верхнем отводе корпуса-тройника в собственном кожухе, который похож на стакан. Для соединения корпуса и кожуха используют пару фланцев.

Схема работы такой арматуры выглядит следующим образом:

  • Оператор или привод электромотора вращает (закручивает) маховик узла управления.
  • Резьбовая втулка переводит момент вращения в движение штока вниз.
  • Опускающийся шток сдвигает затвор, положение которого контролирует направляющая.
  • Сдвигающийся запорный узел перекрывает прямоточный участок корпуса-тройника, останавливая движение жидкости в трубопроводе.

Если оператор  или мотор привода повернет маховик в другую сторону, то весь процесс пойдет в обратном направлении — шток потянет запорный узел вверх, открывая перекрытый участок корпуса.

Водопроводная система с солнечным подогревом

В последнее время все более популярными становятся системы с солнечным подогревом. Их работа основана на принципе замкнутого контура, в котором циркулирует вода. В этот контур подключена солнечная панель. Принцип работы системы с солнечном подогревом показан на следующем рисунке.

Принцип функционирования системы солнечного подогрева. В активной схеме применяется система электронного управления и насос.

  1. Панель системы солнечного теплообмена.
  2. Трубопроводный контур замкнутого типа; по нему циркулирует вода, подогретая энергией солнца, что, в свою очередь, нагревает воду, размещенную в расходном баке.
  3. Подогретая вода.
  4. Труба для подачи холодной воды.
  5. Подогретая солнцем вода.
  6. Горячая вода, подаваемая к крану.
  7. Теплообменник.
  8. Насос.
  9. Водонагреватель, устанавливающий нужную температуру воды.
  10. Расходный бак, содержащий питьевую воду.
  11. Вода, которая «поделилась» теплом в водообменнике, передается обратно к солнечной панели для повтора цикла.

Тепло, которое аккумулируется водой в солнечной панели, передается к воде в теплообменнике, который смонтирован в напорном баке. Далее теплая вода передается в систему водонагрева.

Солнечные панели для домашней водопроводной системы.

Такие водопроводные системы с солнечным подогревом обычно продаются как полностью готовая система, что без проблем подключения к домашней системе водоснабжения.

Это интересно: Как выбрать в доме место для камина так, чтобы была хорошая тяга?

Сфера применения и преимущества

Трубопроводные задвижки производятся в диапазоне диаметров от 15 до 2000 мм. Они предназначены для монтажа в системы с температурой рабочей среды до 550 градусов и давлением до 25 МПа включительно. Сфера использования задвижки непосредственно зависит от материала, из которого изготовлен ее корпус. Наиболее распространенные стальные конструкции могут применяться:

  • в сфере жилищно-коммунального хозяйства для установки на трубопроводы центрального водоснабжения и отопления;
  • в нефтегазовой и энергетической промышленности на транспортных магистралях;
  • в производственных сферах на трубопроводах подачи парообразных, жидких и сыпучих веществ.

Также производятся задвижки в корпусах из нержавеющей стали, за счет устойчивости которой к коррозийным воздействиям они получили широкое распространение в химической и фармацевтической промышленности.

Конструктивные особенности задвижки не позволяют использовать ее в качестве регулирующей арматуры, запорный элемент всегда должен находиться в крайних положениях – “закрыто” либо “открыто”, в противном случае значительно ускорится износ уплотнительных поверхностей и, как следствие, рабочий ресурс конструкции.

Фланцевые задвижки с выдвижным шпинделем имеют следующие эксплуатационные преимущества:

  • простота компоновки, надежность и ремонтопригодность;
  • минимальное гидравлическое сопротивления;
  • небольшая габаритная длина;
  • возможность комплектации механизированными приводами гидравлического, электрического либо пневматического типа;
  • простота установки и возможность быстрого демонтажа за счет фланцевого соединения.

Высота клиновой задвижки

Есть у конструкции и недостатки, основной из них – большая габаритная высота за счет шпинделя, длина которого идентична диаметру пропускного отверстия в корпусе. При открытии затвора шпиндель полностью выходит из корпуса, что требует наличия свободного пространства над трубопроводом.

Задвижка с невыдвижным шпинделем отличается от рассматриваемой нами конструкции тем, что ее шпиндель при открытии затвора совершает исключительно вращательное движение, тогда как выдвижной шток движется вращательно-поступательно. В сравнении с фиксированной арматурой конструкция с выдвижным шпинделем требует значительно меньших затрат времени на открытие.

К недостаткам задвижек также относится достаточно быстрый износ уплотнительных поверхностей на седлах и затворе за счет их постоянного трения, что требует частого планового ремонта, выполнить который без монтажа арматуры с трубопровода невозможно.

Принцип работы и особенности конструкции

Задвижки в большинстве случаев выполняются в полнопроходной конфигурации, предусматривающей одинаковое сечение пропускного отверстия корпуса по отношению к диаметру трубопровода, на который устанавливается арматура.

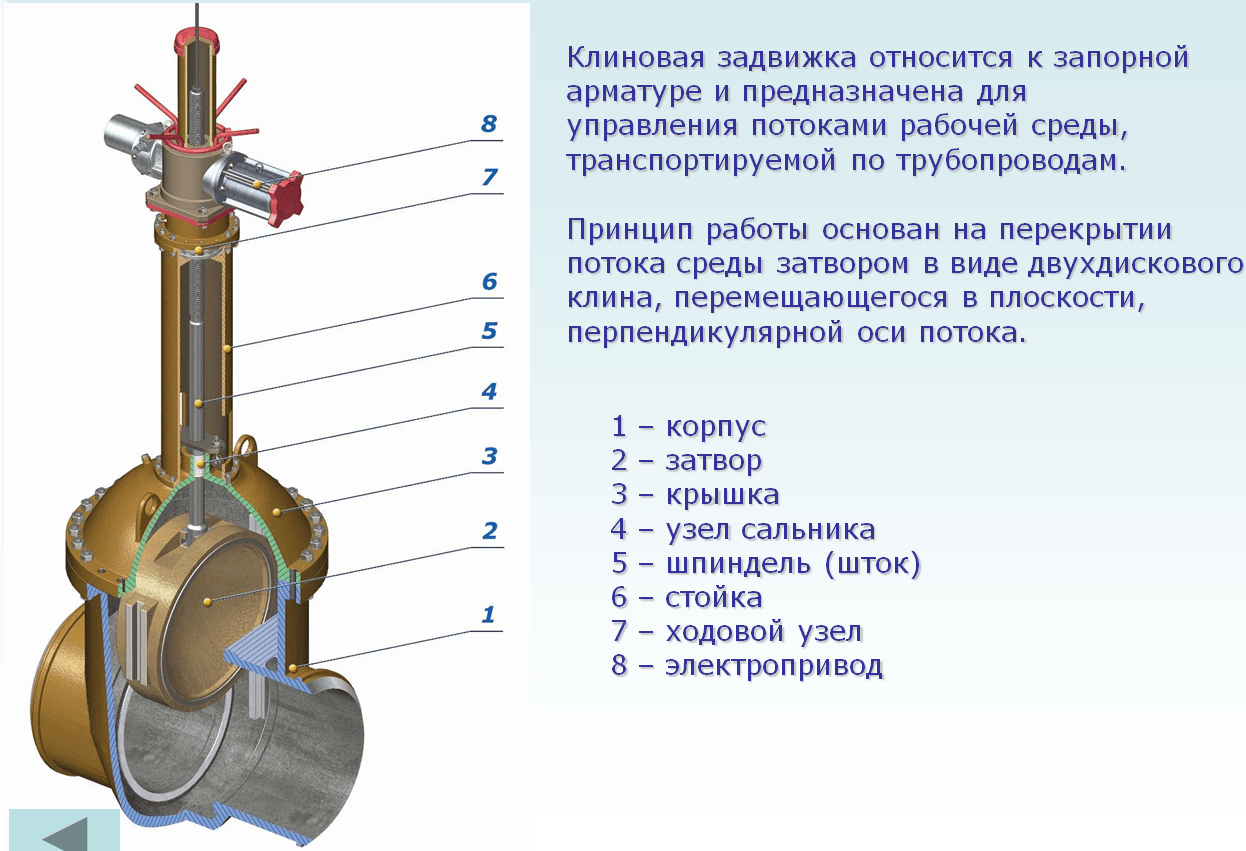

Клиновая задвижка двухдискового типа в разразе

Конструкция клиновой задвижки состоит из следующей элементов:

  1. Корпус (стальной, чугунный либо нержавеющий).
  2. Клиновидный запорный механизм.
  3. Два седла, в которые затвор упирается при перекрытии пропускного отверстия.
  4. Привод ручного либо механического типа.
  5. Шпиндель зафиксированный ходовой гайкой, направляющей его перемещение внутри корпуса.

При активации привода шток, вращаясь вокруг своей оси внутри ходовой гайки, опускается в низ и перемещает запорный механизм, который перекрывает пропускное отверстие. Герметизации отсечения рабочей среды достигается за счет покрытия затвора и седел эластичным материалом. В зависимости от типа покрытия выделяют несколько видов арматуры, наиболее часто встречается  задвижка с обрезиненным клином и конструкции с затвором покрытым фторопластом.

Нижняя часть корпуса задвижки цельносварная, к ней винтами крепится крышка, из которой выходит шпиндель. На боковых частях корпуса расположены оборудованными фланцами присоединительные патрубки. Фланец представляет собой круглую стальную пластину, по периметру которой размещены посадочные отверстия под крепежные винты.

При монтаже арматуры на трубопровод наваривается ответный фланец, имеющий аналогичные размеры и шаг между винтами, что и фланец задвижки. Между пластинами размещается уплотнительная прокладка из резины либо паронита и фланцы стягиваются крепежами друг с другом. За счет уплотнительной прокладки обеспечивается максимальная герметичность соединения.

Конструкция

Схема

Конструкция задвижки состоит из корпуса и крышки, образующих полость, в которой находится рабочая среда под давлением и внутри которой помещен затвор (на чертеже он клиновой). Корпус имеет два конца для присоединения задвижки к трубопроводу (применяются присоединительные концы фланцевые и под приварку).

Клиновая задвижка

Внутри корпуса расположены, как правило, два седла, параллельно или под углом друг к другу (см рис.13), к их уплотнительным поверхностям в положении «закрыто» прижимаются уплотнительные поверхности затвора. Затвор перемещается в плоскости, перпендикулярной оси прохода среды через корпус, при помощи шпинделя или штока. Шпиндель с ходовой гайкой образует резьбовую пару, которая при вращении одного из этих элементов обеспечивает перемещение затвора в нужном направлении. Такое решение наиболее распространено, и применяется при управлении вручную или электроприводом.

Седло

Для задвижек из углеродистой стали седла изготавливаются из материала с высокой плотностью, обладающего хорошей уплотнительной способностью. В качестве материала для уплотнительных поверхностей используется сталь с 13% содержанием хрома или сверхтвердые сплавы, наплавляемый на уплотнительную поверхность.

Седла могут вворачиваться или ввариваться в корпус задвижки, либо производится наплавка коррозионно-стойкого уплотнения непосредственно в сам корпус. Выдвижной шпиндель и клин задвижек соединяются Т-образным пазом. Верхняя часть паза плотно сопрягается со шпинделем для обеспечения надежного и прочного соединения. Упругая конструкция клина позволяет избежать спаек с седлами, возникающими при возрастании температуры.

Сальниковое уплотнение

Конструкция камеры сальникового уплотнения предохраняет набивку сальника от воздействия рабочей среды, когда клин поднят в верхнее положение. Сальниковая набивка изготавливается из терморасширенного графита, имеющего хорошую уплотнительную способность и стойкость при высоких температурах. При обтяжке сальникового уплотнения фланец и втулка сальника центруют шпиндель и предотвращает его от заедания во время движения. Собранная крышка крепится на корпусе задвижки при помощи шпилек с навернутыми на них шестигранными гайками. Герметичность данного соединения достигается при помощи установки прокладки, состоящей из терморасширенного графита и нержавеющей стали.

Сальниковое уплотнение

Бугельный узел

Конструкция бугельного узла позволяет надежно закрепить втулку шпинделя, изготовленную из латуни и установленную на опорных подшипниках. Применение опорных подшипников значительно снижает крутящий момент на шпинделе при операциях открытия-закрытия и увеличивает срок службы втулки.

Наиболее распространенной является конструкция, в которой гайка представляет собой полый цилиндр с внутренней трапецеидальной и наружной метрической резьбой. С помощью наружной резьбы гайка ввинчивается в перемычку бугеля и стопорится винтом, завинчиваемым в «полтела» одновременно в гайку и в бугель. В клиновых задвижках при некоррозионной среде ходовая гайка устанавливается в гнезде клина. В клиновых задвижках больших диаметров прохода с целью экономии цветного металла гайка из латуни ввинчивается в обойму, изготовленную из черного металла. Гайки, расположенные внутри полости арматуры, находятся в среде, что является эксплуатацией в тяжелых условиях и приводит к сравнительно быстрому износу и выходу из строя. Замена их затруднительна, поэтому их применение ограничено.

Технические условия по ГОСТ 5762, ГОСТ 9698: номинальный диаметр DN 50-1200 мм, номинальное давление PN 25-250 кг/см^2, температура рабочей среды от -60 до +600 С.

При конструировании узлов невращаемой ходовой гайки направление резьбы выбирается таким образом, чтобы закрывание арматуры происходило при вращении маховика по часовой стрелке. Это правило предусмотрено требованиями Госгортехнадзора.

Материальное исполнение

Основные материальные исполнения: углеродистая, легированная холодостойкая, жаростойкая нержавеющая, нержавеющая сталь со специальными свойствами и другое.

Принцип работы и устройство

Представленное оборудование работает в разной рабочей среде (вода, пар, масло нефть и т. д.). При выборе того или иного агрегата нужно учитывать, для какой среды разработан конкретный механизм. Некоторые модели электроприводов для задвижки приводят конструкцию в два положения (открыто или закрыто). Но есть агрегаты, рассчитанные для работы в промежуточных положениях. Спектр положения их заглушек шире.

Изделие имеет корпус и фланцы. Соединение бывает параллельным, либо под углом. Дополнительную герметизацию обеспечивают уплотнители.

Задвижки оснащаются асинхронным электрическим двигателем (АСВ) с ротором короткозамкнутого типа. Мотор сочленен с червячным редуктором. Электропривод включает в себя выключатель ВП-700, а также ручной дублер.

Механизм оснащен поворотным диском. Он подает или перекрывает подачу внутренней среды (пар, вода масло и т. д.). За это отвечает контрольный блок и датчики. Запорный механизм приходит в движение только после получения соответствующего сигнала.

Движение заглушки обеспечивается штоком или шпинделем. Деталь образует вместе с гайкой резьбовую пару. Если шпиндель не выпирает, это оборудование не устанавливают на ответственном объекте. Ходовый механизм находится внутри, что усложняет его ремонт и обслуживание.

Механизм срабатывает из-за изменений температуры, давлениия или расхода жидкости трубопровода. Сигналом для перемещения заглушки может быть состояние насосов, вентиляторов.
