Топ 5 лучших конденсационных газовых котлов. плюсы и минусы, в чем отличие от конвекционных

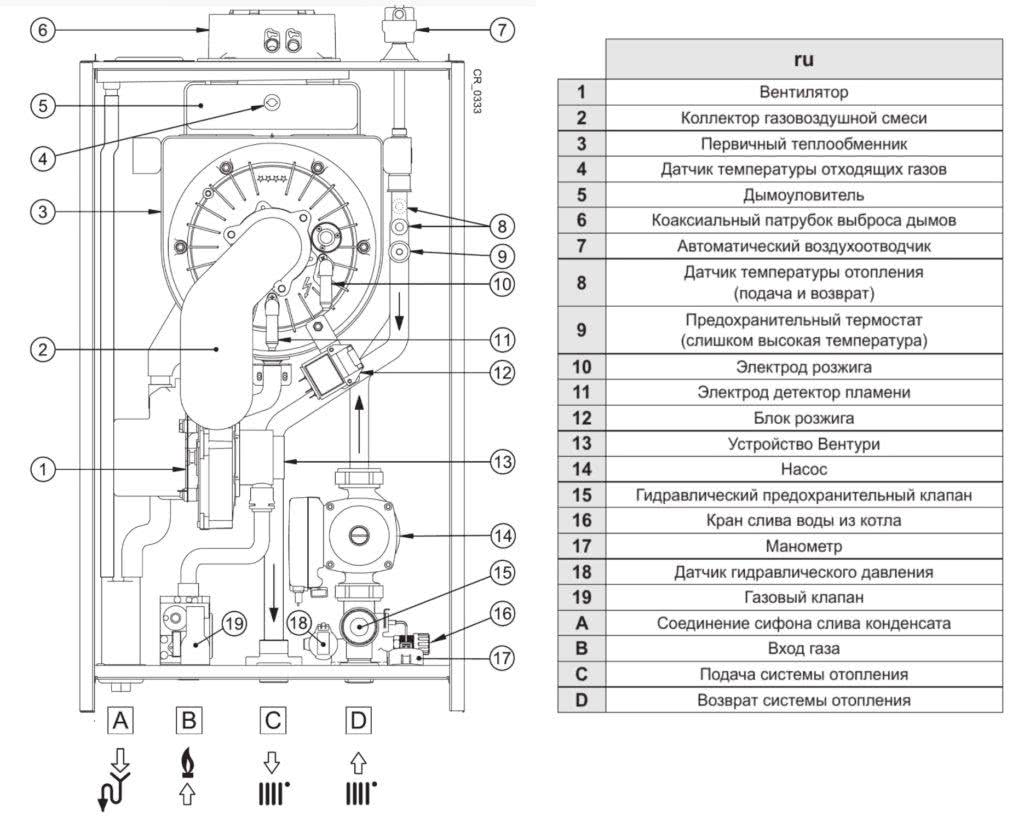

Устройство

Как уже было отмечено выше, от обычных конвекционных печей конденсационные модели отличаются наличием специальной камеры для конденсатного состава.

Устройство конденсационной камеры позволяет:

• Произвести осадку водяных паров в специальной емкости с образованием энергии тепла.
• Передать энергию обратному току в теплоносителе, функционируя как теплообменник.

После конденсационной камеры теплоноситель переходит в начальный теплообменник, нагреваясь до заданной температуры.

Затем идет в следующий – пластинчатый теплообменник и производит нагрев воды для бытового применения. Далее жидкость устремляется в кран с тремя ходами, где подогревается до требуемого температурного режима за счет добавления в горячую струю нужного количества «обратной» воды.

Осуществляется вывод готового теплоносителя из устройства котла и производится циркуляция по системе отопления, после чего следует повтор цикла и т.д.

Виды конвекционных котлов

По типу отвода дыма различают турбированные и дымоходные типы. Приборы принудительной тяги ставятся в котлах, где воздух поступает с улицы и удаляется за пределы строения. Процедура обеспечивается вмонтированными вентиляторами через воздуховоды малого диаметра. Организованный отвод дает возможность ставить котел в любом месте дома и отводить продукты посредством горизонтальных труб.

Используется дымоход:

• раздельного вида;
• коаксиальный вариант.

Естественная тяга предполагает забор кислорода из комнаты, где стоит котел, и вывод продуктов горения без применения вентиляторов.

В зависимости от количества подключаемых отопительных веток котлы бывают:

• одноконтурными;
• двухконтурными.

Выбор типа котла зависит от потребностей дома и уже существующего обогревательного оборудования. Если есть центральная магистраль горячего водопровода, ставится одноконтурный котел. Двухконтурный агрегат работает так, что пока греет жидкость в водопроводе, энергоноситель в системе остывает. Такой котел не справится одновременно с отоплением и нагреванием жидкости, если потребность в горячей воде большая.

Украинские производители выпускают двухконтурное оборудование, в котором дополнительный контур имеет форму змеевика и располагается вокруг теплообменника. Этот вид нагревания воды не регулируется автоматикой, и горячая жидкость получается только в отопительный сезон.

Одноконтурный

Схема отопления с одноконтурным котлом Такой тип используется только для обогрева помещения, а если нужно получить горячую воду, подсоединяется емкостный косвенный водонагреватель. Газовый конвекционный котел отапливает строение за счет нагревания энергоносителя в теплообменнике. Подогретая жидкость поступает в систему трубопроводов и батарей, отдает тепло и возвращается по ветке в регенератор. Повторяется нагрев и продвижение воды в отопительной магистрали.

Радиаторы ставятся последовательно, при этом экономятся трубы. Первые батареи на пути энергоносителя нагреваются сильнее, последние не получают требуемого тепла. В конечных радиаторах наращивается количество секций, чтобы увеличить обогрев. Иногда на первых отопительных приборах ставится контрольная арматура для ограничения температуры.

Двухконтурный

Схема двухконтурной системы В этом варианте подключается отопительная ветка и контур ГВ. Нагревательная магистраль образует замкнутую систему, при работе которой горячая жидкость не поступает в водопровод. При открытии водопровода срабатывает клапан, который направляет воду в систему ГВ, но перекрывает ход теплоносителя в отопительный контур. После закрытия крана клапан переключается, вода поступает в отопительную систему.

В двухконтурном котле используется камера горения:

• открытая;
• закрытая.

В агрегате с открытой камерой воздух нагнетается естественным способом из котельной. В других помещениях оборудование не устанавливается, т. к. при недостаточном проветривании в комнате ощущается недостаток кислорода и скопление продуктов горения. Такие котлы стоят меньше и применяются там, где есть отдельные котельные.

В котлах с закрытой камерой воздух подается и выводится принудительно, поэтому нет опасности задымления помещения. С котлом лучше работает накопительный бойлер, чем проточный, если в водопроводе ослабевает или пропадает напор. Стоимость агрегата с бойлером выше аналогичного оборудования с проточным типом подогрева жидкости.

Способы установки

Напольный котел Напольный или настенный вариант выбирается в зависимости от мощности и обогреваемой площади. Настенные агрегаты обеспечивают отопление помещения не больше 200 м2 и отличаются производительностью не больше 14 л/мин. Если потребности строения выше, устанавливается напольный агрегат.

Напольный

Оборудование монтируется на полу или специальном фундаменте, а элементы обвязки приобретаются отдельно от котла.

Выпускаются виды агрегатов:

• жаротрубные стальные котлы;
• газовое чугунное оборудование.

Первый вид имеет повышенную мощность и высокое значение КПД. Теплообменник выполняется в форме цилиндра со сварным соединением, содержит в составе стальные коллекторы для передвижения воды. Газовая камера сгорания получает приготовленный газо-воздушный состав от дутьевой горелки.

Чугунное оборудование чаще производится с секционными теплообменниками, имеет дутьевые или трубчатые горелки. Мощность котлов средняя, вес намного ниже жаротрубных котлов. Чугунный теплообменник служит длительное время при соблюдении определенного температурного режима. Для монтажа первый и второй тип котлов поставляется в разобранном виде из-за значительной массы.

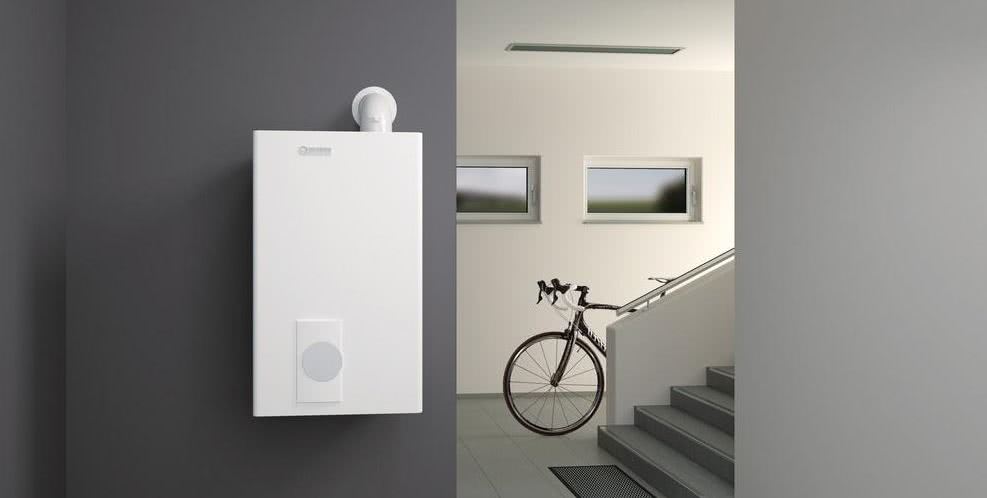

Настенный

Настенная модель Подвесной газовый конвекционный котел монтируются на вертикальном ограждении или для него сваривается металлическая рама. Теплообменник делается из стали или меди, горелки чаще выполняются трубчатого типа. Настенное оборудование компактно размещается в помещении, котлы поступают в продажу со всеми необходимыми элементами и деталями обвязки. Продажный комплект представляет собой своеобразный котельный узел с управлением от пульта.

Настенный вариант с открытой камерой покупают не часто, хотя он стоит дешевле и не зависит от поставок электричества. Закрытые настенные котлы приобретают чаще, популярные модели компактные, имеют привлекательный вид. Производители применяют передовые технологии, оборудование снабжено современной электронной начинкой. Это может стать недостатком, т. к. электроника не выдерживает перепадов напряжения и зависит от электросети.

Особенности монтажа такого котла

При монтаже газового котла необходимо соблюдать многие важные моменты, которые должны обеспечить безопасную и точную работу тепловой установки:

• Место монтажа агрегата должно быть одобрено газовыми службами и соответствовать всем нормам.
• Проект подключения системы должен быть составлен изначально в бумажном варианте, а затем согласован с сотрудниками газовой компании.
• Специалисты из профильной службы должны установить счетные приборы для контроля над расходом топлива.
• Перед тем, как устанавливать котел, рекомендуется проверить его полную комплектацию.
• Сначала стоит разметить на поверхностях все точки, куда будет вмонтировано оборудование.
• Далее последовательно подключить все системы.
• После этого проводится первое испытательное заполнение контура теплоносителем.
• Затем осуществляется пробная протопка котла.
• Если при первом пуске есть какие-либо неполадки или чувствуется запах газа, лучше вызвать специалиста, чтобы он провел обследование системы.

Устройство и принцип работы

В конвекционных агрегатах температура обратки и подающей ветки различаются незначительно. Это предупреждает появление капель воды с растворенными кислотами на деталях теплообменника, дымохода и топки. При радиаторном отоплении линия подачи нагревается до +80°С, а в возвратной магистрали – до +60°С, что исключает выпадение конденсата. Иногда ставится автоматический смеситель для подмешивания жидкости подающего контура в обратку.

Работа начинается с подачи газа и срабатывания пьезоэлектрического элемента розжига. Искра зажигает запальник, горящий все время эксплуатации, затухание прибора грозит взрывом. От запальника включается базовая горелка, которая нагревает энергоноситель до требуемой температуры. Автоматика отключает основную горелку при достижении показателя, а падение значения ведет к повторному включению пламени.

Горелка и теплообменник определяют тип котла. Первый элемент выполняется из нержавейки, а регенераторы и рекуператоры делаются из материалов:

• нержавейка;
• медь;
• углеродистая сталь.

Дымоход газового котла

Если дымоход выполнен по всем правилам, то много конденсата на его стенках образовываться не должно. Тем не менее, все элементы дымохода должны быть выполнены из кислотоустойчивых материалов. Кирпич таковым не является, поэтому кирпичные дымоходы быстро выходят из строя. Их необходимо обсаживать вкладышем из нержавеющей стали либо из специальной кислотостойкой керамики.

Котлы с закрытыми топками чаще всего оборудуются коаксиальной трубой (труба в трубе). Как уже говорилось, котлы мощностью до 30 кВт, можно подключать к трубе, которая проходит сквозь стену. А вот для более мощных котлов потребуется устанавливать вертикальный коаксиальный дымоход, который обойдется вдвое дороже, чем обычный вкладыш из нержавейки.

Разница между конвекционным и конденсационным котлами

На выходе из камеры сгорания дымовые газы еще имеют относительно большой запас тепла. Конструкция конденсационного котла позволяет усвоить его существенную часть. При этом выхлоп сильно остывает. В специальной камере обильно образуется влага.

Особенности отопителя нового поколения:

1. КПД составляет 98-99%. По отечественным нормам — 110-130%.
2. Возможна работа только с низкотемпературными системами («теплый пол» и т.п.).
3. Скопившуюся за счет конденсации паров жидкость запрещается сбрасывать в общую автономную канализацию, т.е. в условиях загородного участка она утилизируется отдельно либо сначала нейтрализуется щелочью. В противном случае бактерии в септике погибнут. В централизованную канализацию отведение разрешено.

Тот факт, что КПД по отечественным нормам превышает 100%, объясняется следующим: в СССР за максимум принимали не абсолютный запас тепловой энергии в топливе, а ту его часть, которую, как тогда считалось, теоретически можно усвоить. Конденсационные котлы превысили этот порог, поэтому их КПД больше сотни. Отчасти данная технология получила развитие благодаря появлению новых видов нержавеющей стали, устойчивых к воздействию конденсата. Последний представляет собой кислотный раствор, хотя и менее едкий, чем в случае с твердотопливными аналогами.

Конденсационные котлы стоят намного дороже конвекционных. Но благодаря высокой экономичности срок окупаемости у них невелик.

Когда отдать предпочтение конвекционному котлу

От правильного выбора зависит насколько теплым и комфортным будет дом, безопасность отопительной системы и затраты на ее обслуживание. Итак, установить конвекционный котел целесообразно в случае:

• Если в помещении имеется, или в ближайшее время будет подключен магистральный газ.
• Происходит замена отопительной системы в старом доме и требуется такая же.
• Если затяжные зимы – обычное явление.
• По какой-то причине нет возможности создать грамотную систему отвода конденсата и его нейтрализации.
• Отопительная системы оснащена только радиаторами (без теплых полов).
• Бывают перебои с электричеством.

Если отопление дома производится не теплыми полами или другими низкотемпературными системами отопления, большой выгоды от установки котлов конденсационного типа при российских холодных зимах не будет. В пользу традиционных говорит и доступность запчастей, дешевое обслуживание.

А повышенный расход газа можно и нужно компенсировать хорошим утеплением дома. Расход топлива в большей мере зависит от величины теплопотери помещения и правильно оборудованной отопительной магистрали. Грамотная автоматика также повысит экономичность установки.

Принцип работы и устройство отопительного прибора

Внутри агрегата находятся следующие основные узлы:

• газовая горелка;
• запальник (не во всех моделях);
• устройство розжига;
• теплообменник;
• система автоматики.

Большинство котлов дополнительно комплектуется:

• циркуляционным насосом;
• расширительным бачком;
• группой безопасности: состоит из манометра, предохранительного клапана и воздухоотводчика.

Работает котел следующим образом:

1. Нажатием специальной кнопки открывается клапан подачи газа в запальник. Топливо вспыхивает при контакте с искрой, которую вырабатывает пьезоэлемент механизма розжига. Через 2-3 секунды кнопку отпускают. В моделях с электронным включением запальника нет.
2. Температура поступающей в теплообменник котла рабочей среды анализируется термодатчиком. По достижении ею установленного минимального показателя прибор посылает сигнал в контроллер, и тот открывает клапан подачи газа в основную горелку. Топливо вспыхивает от запальника или электронного розжига.
3. Конвекция заставляет горячие продукты распада газа подниматься вверх. Они омывают теплообменник, нагревая его, и устремляются в дымоход.
4. Температура рабочей среды на выходе из устройства анализируется вторым термодатчиком. Как только она достигнет установленного максимума, сенсор просигнализирует контроллеру и тот перекроет подачу газа в основную горелку.
5. Когда теплоноситель снова остынет, повторяются пункты 2-4.

В большинстве моделей предусмотрены функции:

1. Защиты от замерзания. При остывании теплоносителя до +5°С прибор запускается автоматически с минимальной производительностью, достаточной для поддержания температуры рабочей среды выше указанной отметки.
2. Контроля микроклимата в помещении. Посредством выносного термостата прибор поддерживает на нужном уровне температуру воздуха в комнате.

В систему автоматики также входят датчики:

• тяги: блокирует поступление газа при нарушении процесса дымоудаления;
• пламени: действует аналогично при затухании основной горелки.

Срабатывание сенсора тяги может означать, что дымоход нуждается в очистке. Расшифровка представлена на сайте bigkotel.ru.

Котлы верхнего ценового сегмента оснащаются погодозависимой автоматикой. При подключении термодатчиков, расположенных на улице, отопитель своевременно меняет тепловую производительность сообразно колебаниям погоды.

Нагревательный элемент

Конвекторы электрического типа комплектуются различными нагревательными элементами. Самое недорогое решение – стальные изделия, встречающиеся в самых дешевых приборах. Высокая температура накала спирали (до +160 градусов) позволяет помещению быстро прогреваться. Однако спирали этого типа имеют низкую степень безопасности: такие явления, как скапливание пыли или случайно попавшая вода могут спровоцировать возгорание устройства. Популярность спиральных конвекторов объясняется, прежде всего, их дешевизной. Отдельные производители дополнительно оснащают корпус приборов специальными вентиляторами, что в комбинации с высокотемпературной спиралью увеличивает интенсивность обогрева.

Более дорогие модели комплектуются безопасными низкотемпературными спиралями, нагревающимися лишь до +100 градусов. Элементы данного типа имеют вид рассеивающих радиаторов из алюминия с вмонтированной стальной трубой. Специальная нагревающая нить находится внутри этой трубки. Благодаря алюминиевому корпусу эффективность обогрева заметно увеличивается. В отдельных моделях вместо одной используется две трубки, что позволяет осуществлять регулировку работы нагревательного блока.

Разная степень расширения, которую демонстрируют алюминий и сталь, провоцирует постепенное уменьшение надежности соединения нагревательной трубки и корпуса. В итоге это может привести к полному разрушению связи между ними. Вследствие этого возникает опасность локального перегревания трубки и поломки нагревательного элемента. Производителями конвекционного оборудования ведется постоянный поиск решения этой проблемы.

Особой уникальности отличаются нагревательные приборы RX-Silence, разработанные и запатентованные фирмой NOIROT (Франция). Инновационность конструкции этих конвекторных котлов заключается в полной герметичности силуминового корпуса, где для уплотнения нихромовой нити нагрева используется порошковая засыпка магнезии. Коэффициент расширения используемых материалов имеет весьма схожие значения, что дает возможность заметно уменьшить расход электроэнергии и увеличить продолжительность эксплуатации конвектора до 15-17 лет.

Что такое конвекция?

Явление конвекции проходили в школе в рамках учебной программы по физике. Это перенос энергии струями жидкости или газа. Как известно, тёплый воздух всегда поднимается, а холодный опускается. Ещё одним ярким примером является вода, которая греется в чайнике. Когда посуда стоит на зажжённой горелке, то более тёплая жидкость со дна поднимается, что обеспечивает её равномерный прогрев в целом. Такой процесс называется естественной конвекцией. Конвекция бывает и принудительной.Это работа вентилятора, насосов, и др. под воздействием которых происходит перенос жидкостей и газов.

14 Правила установки

Когда конвектор был приобретен, можно будет его установить. Прежде чем сделать это, потребуется иметь определенный набор инструментов:

• дрель;
• лопатку;
• труборез;
• гаечные ключи и ключ разводного типа;
• отвертки;
• перфоратор;
• кран для газа;
• спецсиликон;
• саморезы;
• дюбели.

Необходимо подобрать место, где он будет располагаться. Лучше всего делать это согласно ГОСТу. Согласно ему монтаж должен обязательно осуществляться под окном. После этого следует подготовить помещение. То есть окружающее пространство вокруг места установки должно быть застелено. Установка делается по такому алгоритму.

1. Следует определить дырку для вхождения трубы с газом. Требуется оставить зазор для подвода трубы и фитинга.
2. По размеру вытяжной трубы проделываем сквозную дырку с применением перфоратора.
3. Делаем отверстия для креплений, на которых будет крепиться нагреватель, и забиваем туда дюбели.
4. Осуществляем подключение устройства к вытяжной трубе и заделываем стык специальным силиконом.
5. Закрепляем нагреватель на стену, применив саморезы.
6. Все дыры заделываем с использованием пены, чтобы холодный воздух не заходил в помещение.

14.1 Грамотная установка устройства

Для подключения конвектора к централизованной газовой сети понадобится получить разрешение соответствующей инстанции.

Следующий вопрос, который потребуется решить, заключается в выборе места для установки оборудования.

В различных источниках можно встретить рекомендации по монтажу газового конвектора под окном. Это неправильные советы, так как вывод продуктов сгорания осуществляется на улицу, и при открытом окне газы неизбежно будут проникать в помещение. Оптимальное место установки настенной модели — на стене, на расстоянии не менее метра от окон и дверей.

Этапы монтажа:

1. Разметка стены. Отмечают местонахождение будущего отверстия для коаксиальной трубы.
2. С помощью перфоратора пробивают сквозное отверстие. Его диаметр должен превышать сечение трубы на 10 см.
3. Фиксируют на стене полотно негорючего материала.
4. Высверливают отверстия для крепежей кронштейнов.
5. Устанавливают кронштейны с помощью дюбелей.
6. Навешивают конвектор, одновременно заводя трубу в отверстие.
7. Заполняют пустоты в отверстии негорючим утеплителем или монтажной пеной.
8. Магистральный газ должен быть подведен к прибору со стороны улицы. Устанавливают на газовую трубу кран, перекрывающий подачу топлива.
9. Подсоединят магистраль с трубке конвектора.
10. Герметизируют места соединений.

Схема обвязки

Под данным термином понимается комплекс труб и оборудования. С его помощью теплоноситель подается к радиаторам.

Существует 3 основных схемы обвязки одноконтурных котлов:

1. С естественной циркуляцией теплоносителя. Такая система не зависит от подачи электричества. Для безопасности рекомендуется устанавливать расширительный бак и устройство сброса воды. Последнее необходимо для слива теплоносителя из отопительных труб. Естественная циркуляция обеспечивается установкой расширительного бака в верхней части системы отопления, а газового котла — в нижней. Для создания необходимого напора воды используются трубы Ø от 32 мм.
2. С принудительной циркуляцией. Наиболее распространенная схема обвязки. Для обеспечения движения теплоносителя по системе отопления в конструкцию включается циркуляционный насос. Для его функционирования необходимо электричество.
3. С бойлером косвенного нагрева. Для организации горячего водоснабжения одноконтурный котел соединяется с бойлером. Этот агрегат содержит собственный теплообменник, выполняющий работу второго контура.

Качество обвязки может гарантировать только специалист, поэтому не рекомендуется заниматься монтажом самостоятельно.

Какой лучше масляный или конвекторный

Принцип действия, преимущества и недостатки конвекторов мы уже описали, а теперь ознакомимся с основными техническими характеристиками масляного радиатора. Такие приборы чаще всего используются для нагрева воздуха в частном доме, на даче или в городской квартире. Для начала работы необходимо подключить устройство к источнику электроэнергии и выставить необходимую температуру на термостате.

Такой обогреватель состоит из металлического корпуса, выполненного в виде радиатора. В средину ёмкости залито минеральное масло, которое нагревается и передаёт теплоту от нагревательного элемента. В устройство вмонтирован реостат, который позволяет отключать прибор при наборе определённой температуры.

Обогреватель оборудован защитой от случайного опрокидывания. В таком случае происходит отключение нагревательного элемента.

К преимуществам масляных радиаторов относятся:

• Бесшумность;
• Невысокая стоимость;
• Возможность перемещения прибора по квартире, для прогрева нужной комнаты.

При выборе радиаторного обогревателя в магазине, особенное внимание обращают на мощность устройства. В данном случае 1 кВт потребляемой электроэнергии рассчитан на 10м2 полезной площади помещения. Диапазон потребляемой мощности находится в пределах от 1 до 2,5 кВт

В некоторых моделях имеется таймер включения, что позволяет прогревать помещения в нужное время

Диапазон потребляемой мощности находится в пределах от 1 до 2,5 кВт. В некоторых моделях имеется таймер включения, что позволяет прогревать помещения в нужное время.

А теперь ознакомимся со сравнительными характеристиками этих двух обогревателей:

• Первый важный нюанс выбора – экономичность. Здесь необходимо отдать преимущество конвекторам, ведь они потребляют на 25% меньше электроэнергии;
• Второй параметр – время разогрева. При включении конвектор сразу нагревает воздух, его КПД может превышать 95%. У второго прибора сначала нагревается тэн, затем масло, металлический корпус и наконец воздух в помещении;
• Следующая важная характеристика – простота эксплуатации (перемещения). Конвекторы имеют небольшие габаритные размеры, их можно не только поставить на полу, но и повесить на стене. Масляные радиаторы массивны, их вес может доходить до 25 килограммов, для установки на стену они непригодны. У агрегата есть колёсики для более комфортного перемещения, а если нужно занести агрегат на 9 этаж в доме с неработающим лифтом;
• Период эксплуатации. Согласно техническим характеристикам, конвектор может прослужить не менее 5 лет, но на практике выходит больше. Качественные масляные радиаторы тоже имеют огромный моторесурс, но дешёвые китайские модели могут давать трещины в металле, что приводит к вытеканию масла с корпуса;
• И последняя характеристика – цена прибора. Здесь безусловным лидером будут масляные обогреватели.

Вывод: При сравнении этих двух обогревателей рекомендуется отдавать предпочтение конвекторам.

Достоинства и недостатки

Преимущество конвекционного газового котла заключается в простоте конструкции и низкой стоимости. Используются недорогие материалы, т.к. нет выпадения конденсата и коррозии металла. В конвекторах есть возможность удешевления системы забора и отвода продуктов горения за счет использования естественной тяги.

Неэкономичность конвекционных газовых агрегатов сочетается с преимуществами:

• оборудование выпускается настенного и напольного типа;
• в некоторых моделях предусмотрен теплообменник из чугуна, который служит долго;
• конденсат, образующийся в процессе работы, уходит в трубу и не действует на внутренности;
• монтируется и ремонтируется просто;
• некоторые модели не используют электричество;
• работает бесшумно;
• в продаже большой выбор двухконтурных и одноконтурных вариантов.

Минус в том, что отопительная система проектируется с учетом температуры энергоносителя на выходе, которая не должна быть меньше +57°С, иначе на стеках теплообменника, топки и дымоотвода появляются капли жидкости, нарушающие целостность элементов.

Достоинства и недостатки

Достоинствами одноконтурных настенных газовых котлов являются:

• компактный размер и привлекательный внешний вид;
• отсутствие дополнительного теплообменника упрощает конструкцию и делает агрегат более надежным;
• отсутствие шума во время работы, позволяющее устанавливать котел в кухонных помещениях или в санузлах;
• экономичный расход топлива;
• стабильная работа, отсутствие потерь тепловой энергии;
• возможность подключения внешнего бойлера-накопителя, обеспечивающего подачу горячей воды в больших количествах.

Недостатками одноконтурных газовых настенных котлов являются:

• существующие ограничения в размерах и мощности делают невозможным использование агрегатов в больших домах или крупных помещениях;
• для полноценной подачи ГВС требуется дополнительное оборудование (бойлер);
• большинство моделей чувствительно к качеству воды и стабильной подаче электроэнергии;
• несмотря на ограниченный функционал, уход и обслуживание котлов нисколько не меньше, чем при использовании двухконтурных моделей.

Недостатки одноконтурных настенных моделей не считаются слишком существенными, поэтому многие специалисты относят их к особенностям конструкции.
