Мембранный бак для системы водоснабжения: что нужно знать

Место установки

Установка открытого бачка осуществляется в наиболее высокой точке системы отопления. При этом существуют несколько вариантов установки:

На подаче. Классический вариант подразумевает установку резервуара над котлом. При такой схеме горячая вода (теплоноситель) не только идёт по контуру, но и проникает в бачок, создавая характерный шум, напоминающий закипающую воду в чайнике.

Внимание! При ошибочных расчётах теплоноситель может закипеть и в баке

• На обратке. Такой способ позволяет избежать проблем с кипением, благодаря сниженной температуре жидкости.
• Комбинированно. Этот способ подразумевает установку двух расширительных баков — одного в месте подачи теплоносителя, а второго на обратке. Такая комбинация позволяет избегать, образующихся в системе, воздушных карманов.

Фото 2. Схема отопительной системы с расширительным баком. В данном случае он устанавливается на обратку.

Как правильно установить

При монтаже открытого расширительного резервуара есть несколько действенных рекомендаций, применяемых опытными специалистами для надёжного результата:

• Врезание аварийной сливной трубки, во избежание перелива теплоносителя через верх бака.
• Утепление корпуса бака.
• Размещение резервуара прямо над котлом и соединение с ним вертикальной подающей магистралью.
• Утепление трубки, соединяющей резервуар с общей системой. Это поможет избежать взрыва из-за того, что увеличенному объёму теплоносителя некуда будет деваться.
• Утепление отводящей сливной трубки, чтобы при её замерзании избежать перелива воды через край или уберечься от вредных паров антифриза.
• Установление трубки (гибкого шланга, находящегося внутри бака) до самого дна. Это будет способствовать использованию пространства бака по максимуму.

Разновидности расширительных бачков

Далее мы рассмотрим виды расширительных баков для отопления. Все они имеют схожую конструкцию, отличаясь внутренним устройством, объемом и формой. Давайте рассмотрим их устройство и выясним некоторые отличительные особенности.

Расширительные баки для открытых систем

Расширительный бак для системы отопления открытого типа представляет собой простой бачок без какой-либо внутренней начинки. Его задача – принимать в себя расширяющийся и увеличивающийся в объеме теплоноситель из отопительного контура, препятствуя его повреждению. Отсюда же удаляется воздух, образующийся в процессе работы отопления. Установленный в самой верхней точке контура, он вмещает в себя до нескольких литров жидкости. С целью предотвращения попадания в теплоноситель посторонних частиц и пыли, бачок закрыт крышкой. При этом он не является герметичным.

Вы можете изготовить самый простой расширительный бак для отопления своими руками – в этом нет ничего сложного. В системах отопления открытого типа в качестве таких бачков используются различные металлические баллоны, пластиковые бочонки и многое другое. Также вы можете сварить его из листового железа, придав ему любую форму (например, прямоугольную – это самый простой и компактный вариант). Подключение расширительного бака к системе осуществляется обычной трубой небольшого диаметра.

Бачки для закрытых систем

В отоплении закрытого типа используются несколько иные бачки. Они построены по замкнутой схеме, теплоноситель в них не сообщается с атмосферным воздухом. Общий принцип работы расширительного бака в системе отопления таков – нагреваясь и расширяясь в объеме, теплоноситель под собственным давлением поступает внутрь бачка, заполняя часть его объема (он ограничен мембраной или резиновым баллоном/мешком). При остывании теплоноситель вытесняется в обратном направлении – внутрь отопительного контура. Еще одна суть расширительного – поддерживать в системе определенное давление.

Мембранный бак для отопления – это и есть не что иное, как расширительный бачок закрытого типа. Но используемые в их конструкции мембраны могут быть двух типов – в виде диафрагмы или в виде резинового баллона (мешка). Мембранные баки для систем отопления разделены надвое прочной резиновой (иногда из альтернативных материалов) мембраной. Вторая половина заполняется воздухом или чистым азотом. При поступлении теплоносителя мембрана изгибается, сжимая газовое наполнение. Как только теплоноситель остынет и его объем уменьшится, мембрана выдавит его обратно в контур.

Некоторые пользователи и специалисты называют такие баки вакуумными, но это не совсем правильная терминология – никакого вакуума тут нет и в помине.

В верхней торцевой части мембранных расширительных баков для отопления мы можем увидеть клапаны для точной настройки давления. Сюда подключаются насосы и манометры. Если бак создаст излишнее давление в системе (при правильно выбранном объеме), начнет срабатывать предохранительный клапан. Если это произошло, следует немного стравить газ из газовой части. В противном случае подсоединяем сюда насос и начинаем накачивать воздух до достижения рекомендуемого производителем давления (указывается в техпаспорте).

Для того чтобы проверить давление в расширительном баке котла для отопления частного дома, воспользуйтесь обыкновенным автомобильным манометром.

Кстати, корпуса расширительных бачков для отопления частных домов и многих других построек делаются пластиковыми или металлическими. Что касается имеющихся внутри мембран, то они нередко делаются съемными – это необходимо для проведения оперативного ремонта без замены всей конструкции целиком.

Встроенные бачки

Также существуют расширительные баки для котлов, которые устанавливаются внутрь обогревательного оборудования – это бачки для двухконтурных котлов, у которых вся обвязка находится непосредственно на борту. В большинстве случаев их объем варьируется от 6 до 8 литров, чего вполне достаточно для обогрева квартир и частных домовладений (и для корректной работы отопления). Например, такие бачки устанавливаются в котлах Baxi, Buderus, Protherm и во многих других.

Для чего нужен расширительный бак для БКН

Говоря простым языком это необходимо для защиты оборудования горячего водоснабжения от гидравлических ударов. Возникает такая потребность если потребность в ГВС удовлетворяется бойлером косвенного нагрева, подключенным к твердотопливному котлу.

Контролировать интенсивность горения и теплоотдачу котла на твёрдом топливе несмотря не все используемое оборудование достаточно проблематично. При нагревании вода расширяется и создает избыточное давление в системе, что и приводит к гидроударам. Мембранный бак нивелирует перепады давления и защищает водопроводные краны, трубы и сам бойлер от повреждения. Происходит это следующим образом:

• Устройство бака состоит из емкости, разделенной внутри с помощью мембраны на два отдела. В первой герметичной части закачан газ или воздух, создающий давление. Второй отдел подключен к системе водоснабжения.
• При нагреве воды она увеличивается в объеме, что и приводит к нагрузке в системе ГВС. Жидкость воздействует на мембрану, продавливая её. Чем выше давление в системе, тем больше воды впускает расширительный бак.
• После остывания и уменьшения теплоносителя в объеме, мембрана, на которую оказывает давление закачанный газ, выдавливает воду из расширительного бака.

Внутри бойлера косвенного нагрева находится нагревательный элемент, подсоединенный к системе отопления. При перегреве теплоносителя повышается температура ГВС, увеличивается нагрузка на трубы и важные конструкционные элементы, что приводит к порче дорогостоящего сантех оборудования.

Принцип работы расширительного бака с группой безопасности БКН заключается в предотвращении высокого давления в системе ГВС и возникновения гидроударов. Присутствуют обратный и сбросный клапаны, помогающие при аварийных ситуациях.

Подключение группы безопасности и расширительного бачка необходимое условие для длительной работы БКН, а также проведения бесплатного сервисного обслуживания. Производители оборудования часто отказывают в гарантийном ремонте если в обвязке к бойлеру не установлено предохраняющее оборудование.

Какое значение давления считают нормой

Стабильное количество атмосфер в магистрале способствует сокращению уровня теплопотерь и тому, что циркулирующий теплоноситель имеет практически ту же температуру, до которой он был нагрет котлом.

О том, каким должно быть давление, необходимо говорить с учетом того, о какой системе отопления идет речь. Варианты:

Давление в системе отопления частного дома. При открытом способе устройства отопления расширительный бак является сообщающим звеном между системой и атмосферой. Даже при участии циркуляционного насоса количество атмосфер в баке будет равно атмосферному давлению, и манометр покажет 0 Бар.

Давление в системе многоэтажного дома. Характерная черта устройства отопления в многоэтажных зданиях — высокий статический напор. Чем высота дома выше, тем и количество атмосфер больше: в 9-тиэтажном здании — 5-7 Атм, в 12-тиэтажках и более высоких — 7-10 Атм, при этом величина напора в подающей магистрали 12 Атм. Поэтому необходимо наличие мощных насосов с сухим ротором.

Давление в закрытой системе отопления. Ситуация с закрытой магистралью несколько сложнее. В данном случае искусственно увеличивается статическая составляющая для повышения эффективности работы оборудования, а также исключения проникновения воздуха. Необходимое давление в системе отопления частного дома рассчитывается путем умножения на 0,1 перепада между наивысшей и низшей точками в метрах. Это показатель статического напора. Прибавив к нему 1,5 Бар, получаем необходимое значение.

Таким образом, давление в системе отопления в частном доме при устройстве закрытого контура должно находится в пределах 1,5-2 атмосфер. Критичным считается показатель за пределами диапазона, а при достижении отметки 3 велика вероятность аварии (разгерметизация магистрали, выход из строя агрегатов).

Да, большой напор позволяет улучшить работу оборудования, но следует учитывать технические характеристики установленного котла. Некоторые модели выдерживают 3 Бар, но большинство рассчитано на 2, а в некоторых случаях на 1,6 Бар

Важно, настраивая оборудование, добиться показателя в холодной системе на 0,5 Бар ниже заявленного в паспорте значения. Так удастся избежать постоянного срабатывания клапана сброса давления. Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя

В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы

Еще одним параметром, влияющим на величину напора в любой магистрали отопления, является температура теплоносителя. В смонтированный и закрытый контур закачивается определенное количество холодной воды, что обеспечивает минимальное давление. После нагревания произойдет расширение субстанции и увеличение количества атмосфер. Поэтому регулируя температуру нагревания воды, вы можете контролировать напор в контуре. Сегодня компании, занимающиеся отопительным оборудованием, предлагают использовать оборудование с гидроаккумуляторами (расширительный бак). Они не дают увеличиться напору, аккумулируя энергию внутри себя. Как правило, они включаются в работу при достижении отметки в 2 атмосферы.

Важно регулярно проверять гидроаккумулятор, дабы вовремя его опорожнять. Нелишней будет и установка предохранительного клапана, который можно задействовать при давлении 3 Атм и заполненном баке, чтобы избежать аварии

Плюсы закрытой системы отопления

Обычный открытый расширительный бачок является более простым вариантом, если в полной мере справляется со своей задачей. Он гораздо дешевле, чем расширительный бачок системы отопления закрытого типа. Кроме того, открытую конструкцию можно сделать и самостоятельно. Иногда для этого используют лист металла или даже пластиковые канистры.

Поэтому многие могут задаться вопросом, а есть ли смысл устанавливать закрытую конструкцию. Оказывается, что есть, так как она имеет ряд значительных преимуществ:

1. Закрытая (герметичная) система отопления исключает возможность испарения воды. Кроме того, можно заливать и другие теплоносители (антифриз). Это необходимо, если в доме проживают не постоянно, а время от времени.
2. В открытой системе бак должен располагаться на чердаке или в другой самой высокой точке относительно всей конструкции. Это требует дополнительных работ по изоляции расширительного бака, чтобы в зимнее время теплоноситель не замёрз. Вопроса, куда ставится бачок, тоже не возникает, так как он может устанавливаться в любом месте помещения. Идеальный вариант — система обратки перед входом в котёл. Таким образом бачок в меньшей степени подвергается температурному воздействию от разогретого теплоносителя. Но в то же время месторасположение конструкции не должно создавать дисбаланс в интерьере помещения в том случае, к примеру, если бачок находится в коридоре.
3. Трубы и радиаторы системы при открытом типе подвержены коррозии и повышенному газообразованию. Происходит это из-за постоянного контакта теплоносителя с воздухом.
4. Закрытая система гораздо быстрее прогревает теплоноситель. Регулировки температуры очень точные и чувствительные. Теплопотери в области расширительного бака вовсе нет, в отличие от открытой системы.
5. Температурная разница теплоносителя при выходе из котла и при входе с обратки намного меньше, чем в системах открытого типа. Это существенно влияет на срок службы системы.
6. Для создания закрытой конструкции необходимо закупать трубы меньшего диаметра, что влечёт меньшие финансовые и трудовые затраты. Возможно это при монтаже конструкции с принудительной циркуляцией.
7. В бачке открытого типа необходимо постоянно следить за уровнем теплоносителя. Нужно регулировать уровень, чтобы не было перелива при заполнении, а также чтобы жидкость не опустилась ниже критической точки. Такие проблемы можно решать установкой дополнительных элементов, таких как патрубки перелива, поплавковые камеры и прочее. В закрытой конструкции этих проблем нет.
8. Главным преимуществом расширительного бака отопления закрытого типа является возможность подключения различных батарей, конвекторов, тёплого пола, а также бойлера.

Из минусов можно считать необходимость установки систем безопасности: манометра, термометра, предохранительной системы и автоматических воздухоотводчиков. Хотя это сложно назвать недостатком, поскольку эти элементы обеспечивают безопасность и являются необходимыми согласно государственным нормам.

Заполняем систему снизу

Итак, вернемся к закачке жидкости в систему. Используем емкость подходящего объема (хорошо подходит пластиковая бочка объемом 200 л). Опускаем в нее насос, создающий требуемое для закачки жидкости давление не выше 1,5 атм (типовое значение в диапазоне 1-1,2 атм). Такое давление требует создание насосом напора величиной 15 м (у погружного «Малыша» он достигает 40 м).

Заполнив бочку водой, запускаем насос, следя за уровнем жидкости, должным располагаться выше его входного патрубка для предотвращения «завоздушивания». Уровень снижается – доливаем воду. Закачивать антифриз следует из емкости меньшего объема (ведра), чтобы не погружать в жидкость корпус погружного насоса (и потом не мыть) – достаточно погрузить входной патрубок. Доливать антифриз придется часто, отключая периодически насос.

Заполнение системы выполняется при открытых кранах Маевского на установленных радиаторах отопления с подставленными емкостями для сбора воды. Когда жидкость пойдет из всех воздухоотводчиков, закрывают краны, продолжая процесс закачки.

Контролируем давление по манометру (подойдет прибор котла). Когда его величина превысит гидростатическое, равное давлению в столбе жидкости высотой от нижней до верхней точки системы (высота 5 м дает статическое давление 0,5 атм), продолжаем заполнять систему, отслеживая по манометру момент достижения давлением требуемой величены.

Закачивание антифриза насосом «Малыш».

Заполнив систему, выключаем насос, открываем воздушные краны (давление неизбежно упадет), после чего подкачиваем воду. Процесс повторяем несколько раз, вытесняя воздушные пузыри.

Завершаем заполнение осмотром системы на наличие подтеканий. После выключения насоса в шланге, подсоединенном к выходному патрубку, жидкость находится под давлением. Если закачивался антифриз, сначала отсоединяем шланг от входного патрубка насоса и сливаем жидкость в емкость, стараясь не облить корпус механизма.

Правила обслуживания гидробака

Суть ревизии заключена в проверке давления в воздушной камере. Манометр должен быть исправен, и иметь точность измерения 0,1 бар. Можно пользоваться автомобильным прибором для проверки давления в шинах. Удобно, когда шкала содержит градацию и в атмосферах. Тогда не придется производить перерасчет, если в инструкции указано давление в других единицах.

Если в результате накачивания давление воздуха в расширительном баке не поднимется, это может свидетельствовать о том, что груша или мембрана вышла из строя, и требует замены. В процессе осмотра проверяют ниппель и клапаны. Они должны быть герметичны.

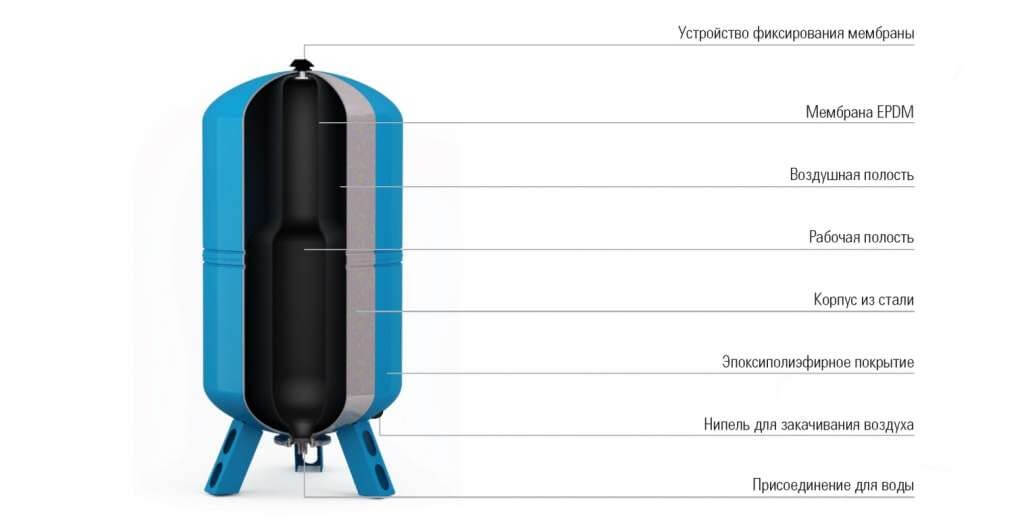

Расширительные баки закрытого типа и гидроаккумуляторы имеют примерно одинаковую конструкцию: прочная металлическая оболочка, разделенная внутри резиновой мембраной на две секции.

В одной секции находится вода, в другой воздух. При увеличении давления воды воздух сжимается, размер секции с воздухом уменьшается, а мембрана прогибается, вода вытесняет воздух. У прибора с одной стороны имеется подключение к системе водоснабжения, с другой – золотник для подкачки воздуха.

Но названия приборам присваивается не из-за конструктивных особенностей, а по предназначенияю.

Предназначение

• Расширительные баки предназначены для компенсации расширения воды вследствие нагревания в схемах отопления, а также горячего водоснабжения (ГВС).
• Гидроаккумуляторы предназначены для аккумулирования объемов воды под давлением в системах водоснабжения, в которых имеется напорный насос, для уменьшения частоты включения этого насоса и для сглаживания гидроударов. Дополнительная функция – запас воды пищевого качества до 1/3 от общего объема бака.

Нюанс в том, что и для горячего и для холодного водоснабжения применяется один и тот же прибор, но называться он может по разному, в зависимости от того что делает в конкретной схеме — либо накапливает (аккумулирует) запас воды, либо берет ее излишек при тепловом расширении.

• Особенность конструкции гидроаккумулятора чаще в том, что внутри находится не мембрана, а груша из пищевой резины, которая и закачивается водой. Вода с корпусом бака не контактирует.
• Расширительный бак для системы отопления выполнен с мембраной из технической резины, которая делит корпус на два отсека, а теплоноситель (не всегда вода) контактирует и непосредственно с корпусом.

Как различать

На вид все мембранные баки схожи между собой. Бытует мнение, что для системы отопления – красные, а водоснабжения – синие. Но оно не до конца верно, так как отдельные производители применяют другие цвета.

На самом деле приборы можно различить между собой только по техническим характеристикам, которые указаны на шильдиках на самих приборах:

• Все приборы для водоснабжения, в том числе и для ГВС – невысокая температура – до 80 град С, но повышенное давление – до 12Атм;
• расширительные баки для отопления – повышенная температура – до 120 град С, но низкое давление до 4 Атм.

Как работают схемы аккумуляции воды

Гидроаккумулятор в схеме водоснабжения сглаживает скачки давления, которые возникают при заборе воды из системы, т.е. при открытии крана, и уменьшают количество включений насоса, которое не должно быть более 50 раз в 1 час.

При заборе воды в объеме чашки, гидроаккумулятор отдаст этот объем, давление в системе понизится, но не на столько, чтобы реле давления включило насос. При заборе большего объема (например в объеме ведра), давление упадет на столько, что включится насос и наполнит прибор.

Расширительный бак в системах горячего водоснабжения и отопления принимает лишний объем воды возникающий при ее нагревании.

Если бы не было подобного устройства, то в нагревающейся замкнутой схеме очень быстро бы поднялось давление выше критического, так как жидкость практически не сжимается. Это приводило бы к сбросу воды с аварийного клапана давления, который обычно настраивается на давление в 3 атм.

Давление в бачке

В некоторых котлах (обычно в газовых) в паспорте указано, какое давление необходимо выставить на расширителе. Если же такой записи нет, для нормальной работы системы давление в баке должно быть на 0,2-0,3 атм ниже, чем рабочее.

Система отопления невысокого частного дома обычно работает при 1,5-1,8 атм. Соответственно, в баке должно быть 1,2-1,6 атм. Измеряется давление обычным манометром, который подключается к ниппелю, который расположен в верхней части емкости. Ниппель спрятан под пластиковой крышкой, ее откручиваете, получаете доступ к золотнику. Через него можно также стравить излишки давления. Принцип работы такой же как у автомобильного золотника — чем то тонким отгибаете пластину, стравливая воздух до необходимых показателей.

Где располагается ниппель для подкачки

Также можно давление в расширительном баке увеличить. Для этого нужен будет автомобильный насос с манометром. Его подключаете к ниппелю, накачиваете до необходимых показаний.

Все вышеописанные процедуры проводятся на баке отсоединенном от системы. Если он уже установлен, снимать его не надо. Проверить давление в расширительном баке системы отопления можно на месте. Только будьте внимательны! Проверять и корректировать давление в расширительном баке для отопления надо при неработающей системе и слитом из котла теплоносителе

Для точности измерений и настройки бака важно чтобы на котле давление было нулевое. Потому воду спускаем тщательно

После чего подключаем насос с манометром и корректируем параметры.

Виды мембранных баков

Существуют закрытые и открытые типы конструкций, главными отличиями которых я считаю монтаж, расположение, принцип работы, технические характеристики и непосредственное строение, оно сказывается на габаритах готового изделия.

Некоторые типы оборудования не только оснащены мембраной, но и обладают высокими показателями герметичности, визуально корпус напоминает овальную капсулу, оптимальный объем 50 литров. Хорошо зарекомендовали себя агрегаты для водоснабжения wester wav и фирмы cosmo.

Закрытый

Именно этот тип устройства повлиял на то, что расширительные баки стали называть мембранными, подобный отличительный элемент конструкции сделан из термостойкой резины и выполняет разделительную функцию по отношению к корпусу, который делится на части:

1. Жидкостную.
2. Воздушную.

Первая половина капсулы сохраняет в себе воду, а вторая соответственно отвечает за давление, если оно превышает допустимое значение, срабатывает установленный клапан и лишний воздух выпускается.

Открытый

Корпус этой модели устройства бака в системе водоснабжения достаточно прост, в него входит люк для осмотра и такие патрубки как:

1. Контрольной трубы.
2. Подачи воды.
3. Сливной.
4. Циркуляционный.

Принцип действия открытого бака я вижу несколько похожим с закрытым типом, происходит контроль жидкости в системе и давление, лишняя вода при необходимости собирается в резервуаре.

Какой лучше

Открытые баки имеют достаточно простую конструкцию, для их управления не предусмотрено большое количество элементов, формы зачастую стандартные. Эти особенности являются основными преимуществами оборудования. Агрегаты закрытого типа стоят дороже, это обусловлено более сложной конструкцией мембранных баков, они никогда не контактируют с воздухом.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

• контролирует уровень теплоносителя в контуре отопления;
• если в системе температурный режим понизился, он компенсирует объем теплоносителя;
• когда меняется давление в системе, бак выполняет функцию буферной зоны;
• излишки теплоносителя удаляет из системы в канализацию;
• выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

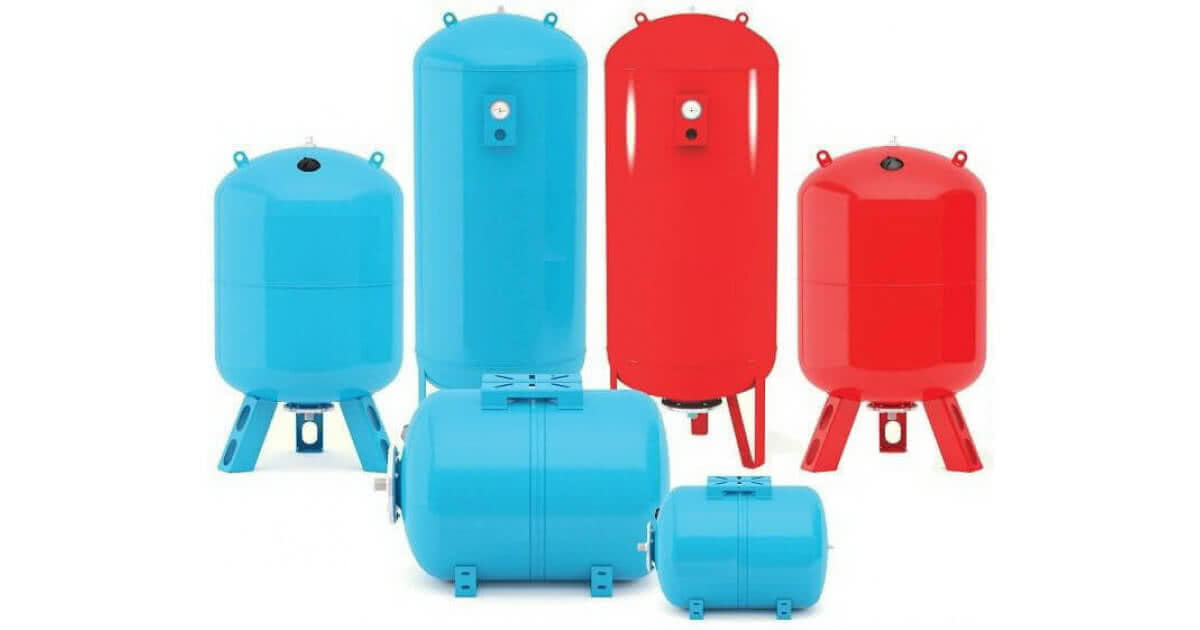

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

• простота самостоятельной установки;
• устойчивость к коррозии;
• работа без регулярной доливки теплоносителя;
• отсутствие контакта воды с воздушной средой;
• работоспособность в условиях повышенной нагрузки;
• герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.

Чем хороши в хозяйстве очень большие расширительные баки?

Привожу абстрактный пример. У нас бак 100 литров полного объема. Накачиваем его одним баром. Включение насоса ставим на 3 бара, а выключение на 4. При этом в баке минимальный остаток воды будет больше полбака (более 50 литров). Работать наш бак будет на диапазоне где-то 12 литров. То есть насос включается каждые полторы минуты. Я думаю, что насос выдержит такой ритм, но зато мы получаем супер комфортный водопровод, в котором горячая вода в душе не «гуляет» у нас за счет изменения давления. Имею ввиду довольно распространенный случай, когда горячая вода остывает с уменьшением давления в водопроводе, а потом опять горячеет по мере работы насоса на повышение давления.

Для чего нужен расширительный бак?

В процессе нагрева вода имеет свойство расширяться – при повышении температуры увеличивается объем жидкости. В контуре отопительной системы начинает расти давление, которое разрушительно может воздействовать на газовое оборудование и целостность труб.

Расширительный бак (экспанзомат) выполняет функцию дополнительного резервуара, в который давлением выдавливает образовавшиеся в результате нагрева излишки воды. Когда жидкость остывает и давление стабилизируется, она по трубам возвращается обратно в систему.

Расширительный бак выполняет функцию защитного буфера, он гасит гидроудары, которые постоянно образуются в системе отопления из-за частого включения и выключения насоса, а также исключает вероятность возникновения воздушных пробок.

Чтобы уменьшить вероятность образования воздушных пробок и не допустить повреждения газового котла гидроударом, расширительный бачок следует монтировать перед теплогенератором, на обратке

Существует два разных варианта исполнения демпферных емкостей: открытые и закрытые типы. Они отличаются не только конструкцией, но и способом, а также местом монтажа. Рассмотрим особенности каждого из этих типов подробнее.

Расширительный бак открытого исполнения

Бачок открытого типа монтируют в верхней точке системы отопления. Изготавливаются емкости из стали. Чаще всего они имеют прямоугольную или цилиндрическую форму исполнения.

Обычно устанавливают такие расширительные баки на чердаке или мансарде. Возможен монтаж под крышей

Обязательно нужно уделить внимание теплоизоляции конструкции

В структуре емкости открытого типа имеется несколько отводов: для ввода воды, отвода остывшей жидкости, подвод контрольной трубы, а также выводная трубка для отвода теплоносителя в канализацию. Подробнее об устройстве и видах бака открытого типа мы писали в другой нашей статье.

Функции бака открытого типа:

• контролирует уровень теплоносителя в контуре отопления;
• если в системе температурный режим понизился, он компенсирует объем теплоносителя;
• когда меняется давление в системе, бак выполняет функцию буферной зоны;
• излишки теплоносителя удаляет из системы в канализацию;
• выводит воздух из контура.

Несмотря на функциональность открытых расширительных баков, они уже практически не используются. Поскольку имеют множество недостатков, например, большой размер емкости, склонность к коррозии. Их установка производится в системы отопления, которые работают только с естественной циркуляцией воды.

Экспанзомат закрытого типа

В системах отопления с закрытым контуром обычно монтируется расширительный бак мембранного типа, он оптимально подходит для любого типа газового котла и обладает большим количеством преимуществ.

Экспанзомат – это герметическая емкость, которая посредине разделена эластичной мембраной. В первой половине будут размещаться излишки воды, а во второй – обычный воздух или азот.

Закрытые расширительные баки для отопления, как правило, окрашены в красный цвет. Внутри бачка расположена мембрана, она выполнена из резины. Необходимый элемент для поддержания давления в расширительном бачке

Компенсационные баки с мембраной могут выпускаться в виде полусферы или в форме баллона. Что вполне подходит для использования в системе отопления с газовым котлом. Рекомендуем детальнее ознакомиться с особенностями монтажа баков закрытого типа.

Достоинства мембранных типов бачков:

• простота самостоятельной установки;
• устойчивость к коррозии;
• работа без регулярной доливки теплоносителя;
• отсутствие контакта воды с воздушной средой;
• работоспособность в условиях повышенной нагрузки;
• герметичность.

Газовое навесное оборудование обычно комплектуется расширительным баком. Но не всегда дополнительный резервуар с завода настроен правильно и может сразу же включатся в работу отопления.
