Разновидности подрозетников: материалы, конструкция и размеры

Особенности

Изготовление плит из железобетона предполагает формирование неплотных щелей для упрощения труда мастеров электромонтажа. Ремонтники осуществляют подводку к ним нескольких силовых кабелей. Они подключают пару розеток скрытой установки в соседних квартирах. Порой они не утруждают себя элементарной прокладкой со звукоизоляционным результатом.

Съемщикам необходимо своими силами ликвидировать это несовершенство стандартной постройки, иначе их уют станет стабильно разлаживаться и не всегда лишь гулом от соседей. Посредством воздушного протока в квартиру постоянно втягиваются дурные запахи, аллергены, дым от табака, микробы. Звукоизоляцию розеток можно сделать собственными силами или воспользоваться услугами специалистов.

При подробном рассмотрении выясняется, что задача разрешается одним из следующих способов:

  • переноской вмонтированной электророзетки на более подходящее место;
  • сменой встроенной розетки на накладную;
  • укладыванием звукоизоляционной основы под розетку.

Скрытой, внутренней или вмонтированной называют розетку, встраиваемую в стену. Снаружи оказывается только накладная декорационно-защитная консоль. Вмонтированные розетки применяются при демонтаже скрытой проводки. Их штробирование является трудоемким мероприятием, хотя и смотрятся они опрятнее. Можно переместить скрытую розетку, просверлив еще одно отверстие рядом со старым и выполнив под провод канавку.

Накладная розетка закрепляется поверх стеновой поверхности под наружную проводку. Ее мини-корпус поднимается на 5 см, но это не всегда нужно в новостройках. Когда ремонт не предполагается, выгоднее и дешевле произвести звукоизоляцию уже имеющейся скрытой электророзетки. Это выполнить не так тяжело, как кажется: розетка и короб извлекаются из гнездового отверстия, в щель помещается звукоизоляционная основа, и конструкция устанавливается на место.

Типовые размеры

Ну и последнее, о чем хотелось бы рассказать – какие бывают размеры подрозетников. Стандартные габариты 68 на 45 мм, но при этом учтите, что внутренний диаметр будет 65 мм, а глубина – 40. У узких монтажных коробках глубина может быть 25 мм, а вот размеры углубленных изделий могут достигать 80 мм. Диаметр также может различаться и составлять не 65, а 60 мм, что востребовано в некоторых случаях.

Габариты квадратных подрозетников отличаются, в зависимости от производителя. Чаще всего используют размер 70*70 мм, однако могут быть и 60*60, как показано на фото ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, какие бывают виды и размеры подрозетников. Как вы видите, для собственных условий можно выбрать подходящий вариант из широкого ассортимента товара!

Похожие материалы:

  • Размеры и виды кабель-каналов
  • Почему розетка вываливается из стены
  • Какие бывают клеммные колодки

Сборка подрозетников

Металлические, пластиковые подрозетники выпускаются многими производителями. Их выбор зависит от вида розеток, и определяет выбор деталей конструкции, необходимой для объединения элементов в блоки:

  • Несъемные элементы в конструкции подрозетника — соединительные тоннели. Они есть в каждой модели оборудования. Это позволяет соединять в блоки коробки, при наличии такой необходимости. Минус у подрозетников такого типа один — те элементы соединения, которые не эксплуатируются, необходимо удалять, причем, делать это нужно механическим способом. А удалять их нужно по той причине, что они могут стать помехой в процессе установки блока либо отдельно взятой коробки
  • Съемные элементы — они покупаются по отдельности, и могут стать неплохим вариантом в тех случаях, когда устанавливаются металлические подрозетники одинарного типа. Важный момент — необходимо с высокой точностью рассчитать число требуемых соединителей. Такие элементы можно использовать для установки провода, который проводится по блоку. Примечательно, что такую работу можно выполнять сразу же после того, как подрозетник будет установлен.

Установка подрозетника

Установка коробки на участке посадки, в случае со стенами сплошного типа, выполняется с применением смесей на основе гипса. Подойдет алебастр, другие подобные материалы. Работы должны выполняться поэтапно: перед их началом отверстие нужно как следует смочить, и только после этого можно переходить к нанесению заранее подготовленного раствора. Далее провода аккуратно выводятся сквозь подрозетник. Сам элемент устанавливается на одном уровне со стеной.

Остатки алебастровой смеси удаляются с поверхности стены. Далее необходимо дождаться полного высыхания смеси, и только после этого можно продолжать работу.

Металлический подрозетник для дерева

Очень часто в квартирах при перепланировке устанавливают гипсокартонные перегородки. Так вот, сегодня мы рассмотрим как устанавливать в них подрозетники. Какие потребуются инструменты.

Обычный подрозетник имеет размер 68 мм на 45 мм, где 68 — это диаметр, а 45 — глубина. При установке блоком расстояние между центрами высверливаемых отверстий — 71 мм.

В зависимости от производителя и решаемых задач размеры подрозетников немного варьируются:

  • Диаметр может быть 68 мм или 60 мм, в редких случаях — до 72 (это «внешняя» кромка для Легранда, в стандартный цилиндр 68 мм сам подрозетник влезает);
  • Глубина зависит от типа устанавливаемой «начинки» и в минимуме составляет 40 мм, в максимуме — может достигать 60 и даже 75−80мм.

Следует также знать, что кроме стандартных компоновок существует подрозетники для гипсокартона — они стоят чуть дороже из-за небольших лапок, закреплённых на болтах. За счёт этих держателей корпус фиксируется на обратной стороне листа ГКЛ.

Подрозетники стандартных размеров 65×45

При сверлении в кирпиче и бетоне следует делать отметку глубины на самой коронке, чтобы не пробурить отверстие слишком глубоко. Особенно опасны в этом смысле межкомнатные перегородки, толщина которых может составлять всего 80−90мм.

Для гипсокартона используется отдельная коронка. Сверлить коронкой по бетону в гипсокартоне не следует — материал слишком сильно разрушится. Если нет отдельной оснастки для ГКЛ — лучше воспользоваться ножовкой и вырезать отверстие по разметке.

Специальные электромонтажные коробки классифицируют по нескольким категориям:

  • Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
  • Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
  • Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Считается, что любой подрозетник имеет стандартные размеры. Здесь диаметр приравнивается к 68 мм, а его глубина — к 45 мм. Но мастеру нужно знать, что речь идет о внешних габаритах изделия. Внутреннее сечение коробки будет равно 65 мм, а внутренняя глубина — всего 40 мм.

Есть на рынке и более мелкие установочные детали. Их глубина приравнивается к 25 мм. В самых объемных подрозетникахпараметр может достигать 80 мм. При этом диаметр иногда меняется на 60 мм. Мелкая глубина подрозетников особенно кстати, если нужно установить две точки питания в одну тонкую стену с обеих ее сторон. Стандартные элементы здесь просто не войдут или будут выпирать над уровнем плоскости перегородки.

Под формирование посадочного гнезда в стене нужно брать коронку сечением 70 мм для перфоратора. Эти параметры позволяют свободно установить любой диаметр стандартного подрозетника с применением нужного количества фиксирующего раствора. У мастера остается по 0,5-1 см от окружности монтируемого элемента.

Гипсокартонные конструкции заняли достаточно серьезные позиции как в квартирном строительстве, так и в промышленном. Вместо кирпича часто изготавливают перегородки из гипсокартона. Плохо это или хорошо решать каждому для себя. Лично мне они не очень нравятся в жилых помещениях.

Если есть перегородки из гипсокартона, то в них нужно делать электропроводку, в частности устанавливать подрозетники и распределительные коробки. Как выбрать подрозетники для гипсокартона вы можете прочитать в статье о выборе подрозетников. А сейчас приступим к установке подрозетника в гипсокартон.

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Разметка стен и подготовка отверстий


Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

  • до центра отверстия розетки 30 см;
  • до центра выключателя 90 см;
  • для стиральной машины один метр;
  • для кухонного стола 1м 20 см;
  • не ближе, чем 20 см до дверного проема;
  • расстояние до газовых коммуникаций не менее 50 см.


Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону

Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Установка блока подрозетников

Для того, чтобы установить сразу блок подрозетников, нам понадобится тот же инструмент и еще более широкая коронка на дрель, диаметр которой 70 – 80мм, если он идет с четырьмя коробками тогда диаметр лучше выбрать на 80.

Размечаем справа от линии, чтобы он вошел в диагональное отверстие, это и экономит время, и шнур фактически не сгибается, не повреждается шурупами. Если блок готовый, тогда там отмерено уже готовое расстояние между коробками, если нет, то нам следует отмерить это вручную.

Отмеряем горизонталь тщательно, на блоке это будет очень хорошо видно невооруженным глазом, после чего также обводим блок, главное, чтобы межосевое расстояние между центрами было не менее 71 мм, это можно сделать и вручную, без обвода.

Затем сверлим отверстия, вынимаем остатки цемента и кладки, выбываем перегородки, заводим провод в элемент, меряем, чтобы он был строго по горизонтали. На блоке этого сложнее добиться, поэтому сверлим с запасом, и большей коронкой, диаметр которой 70-80 мм.

На блоке узкая часть уже установлена вертикально, и специальные переходы между подрозетниками выполняют свою работу. В одиночном они удаляются, чтоб занимать меньше пространства.

Два принципиально разных вида розеток

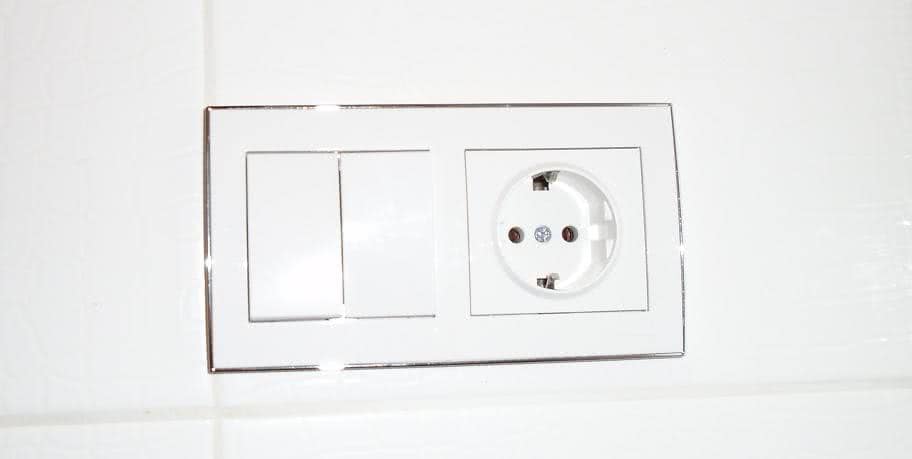

Одной из самых важных конструктивных особенностей является модульность — модульность либо есть, либо ее нет.
По простому, модульность — это возможность поместить несколько электроточек в одну общую рамку, корпус

Совсем
не важно, какая электроточка будет стоять рядом с соседней. Это может быть розетка и выключатель, две розетки и
два выключателя, выключатель и терморегулятор теплого пола

Конфигурация установочных мест может быть различна,
главное, чтобы они все были модульными и одного производителя, часто даже одной коллекции. Именно поэтому
рекомендуется покупать все электроустановочные изделия за раз.

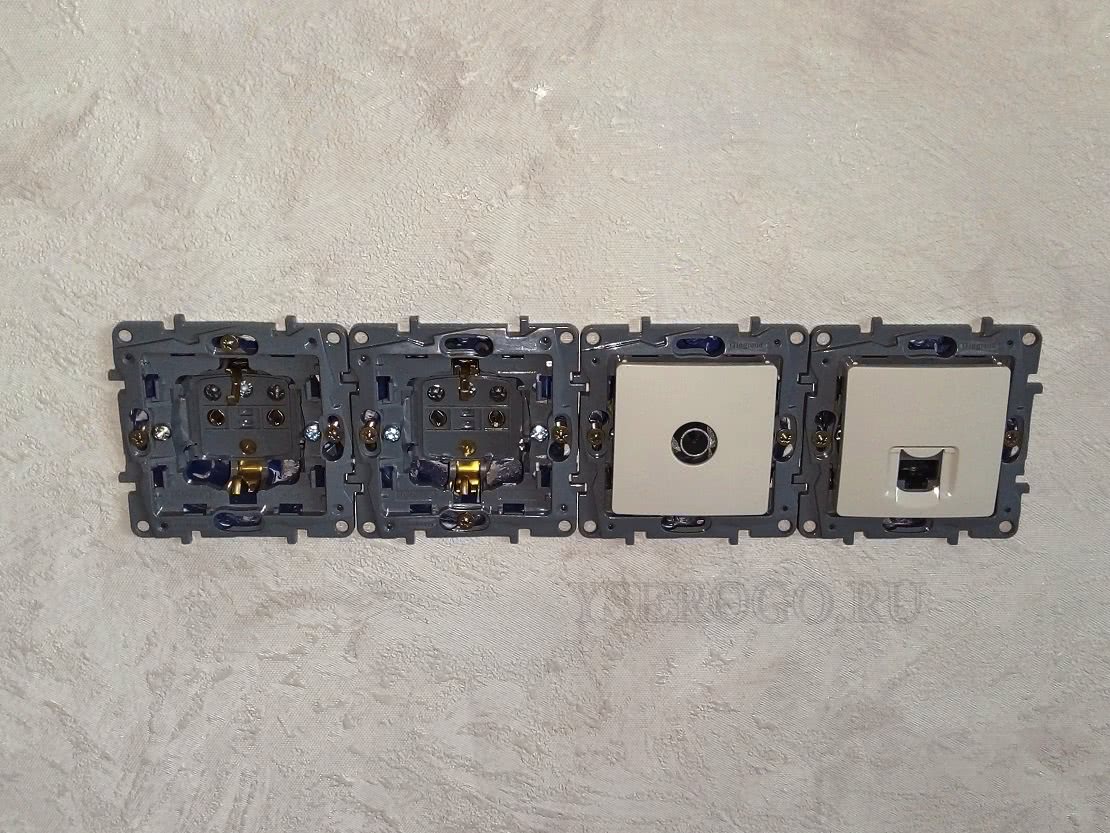

Типичные представители модульных розеток, все розетки находятся в общей рамке. В любом из
посадочных мест с легкостью может расположиться одно, двух или трех-клавишный выключатель (если таковые имеются в конкретной коллекции).

Розетки и выключатели, не обладающие модульностью, конечно могут устанавливаться рядом по несколько штук,
но внешне они не будут вписываться в эстетический вид. Более того, если в стене установлено несколько
подрозетников подряд по современным стандартам — не модульные розетки попросту не влезут. Каждая розетка будет
закрывать своим корпусом часть пространства соседней.

Однако простые розетки дешевле стоят и при одиночной установке вполне прекрасно себя чувствуют. Другое дело
эстетичный внешний вид — качественную, дорогую электрику делают, как правило, модульной. Иногда, простые
розетки незаменимы, например когда нужно поставить двойную розетку в один подрозетник — такие модели простых
розеток достаточно распространены.


Двойные розетки в одном подрозетнике достаточно часто встречаются среди немодульных установочных изделий.
Они достаточно практичные, однако такие розетки не объединить общей рамкой с другими установочными изделиями,
например с выключателем.

Отличить простую розетку/выключатель от модульной довольно просто — у простой середина и края крышки являются
одним целым, в то время как у модульных четко различима середина и рамка, часто есть третья, средняя рамка.

Для модульных электроточек важны ровно установленные ряды подрозетников, ряды могут быть как горизонтальные,
так и вертикальные. Так же имеет значение расстояние между подрозетниками — обычно они имеют возможность
стыковки друг с другом, расстояние заданно производителем.

Отличительные признаки влагозащищенных устройств

На строительном рынке розетки с функцией влагозащиты представлены в широком ассортименте. Устройства соответствуют основным техническим требованиям и способны обеспечить защиту от влажности и пыли.

Такие свойства объясняются отличительными особенностями и характерной конструкцией, включающей:

  • корпус из прочного полимерного ластика;
  • клапан в виде крышки для влагозащиты;
  • клеммник в изолированном виде;
  • заземление с контактной группой.

Корпус и крышка влагозащитных розеток определяют способность противостоять проникновению влаги и воздействию пониженных температур. Клеммник изготавливают из сверхпрочного пластика или керамики с высокими показателями прочности. Группа контактов выполнена из латуни (легированных сплавов), позволяющих получить безопасное и надежное соединение с разъемами электроприборов.

Водостойкая розетка обладает дополнительными антикоррозийными свойствами и способна осуществлять работу в экстремальных условиях. Прекрасно работает при непосредственном взаимодействии с каплями и струями воды. Обычно такое устройство отличается защитной крышкой. Предусмотрено и углубление корпуса под штепсель.

Розетка с крышкой некоторым образом защищена от непосредственного попадания капель воды, а углубление позволит предупредить боковое попадание воды. Часто крышки этих розеток изготавливают из сплошного или прозрачного (ПВХ) пластика, силиконового материала, каучука. Крепление к корпусу осуществляется посредством защелок, пружин или самим материалом (если крышки выполнены из резины).

Кроме перечисленного, крышка с корпусом способны обеспечивать дополнительную влагозащиту, предупреждая попадание абразивных частиц с пылью, негативно влияющих на состояние электроконтактов между розеткой и сетью.

Чтобы сопоставить степень защиты от пыли и влажности относительно оболочек изделий, был разработан параметр IP (Ingress Protection).

Размеры подрозетников

Все что касается размеров подрозетников, то здесь все просто, самый распространенный размер подрозетника — 70мм в диаметре. В абсолютном большинстве случаев, у них у всех одинаковые размеры. И большинство современных розеток и выключателей, предназначены именно для этих размеров.


Виды подрозетников

Важно не забывать про такой параметр, как глубина подрозетника. Но и в этом случае все просто, если вы планируете в подрозетнике, помимо самой розетки или выключателя, коммутировать несколько проводов (например использовать подрозетник вместо распаячной коробки), то вам понадобиться подрозетник поглубже

По возможности используйте глубокие подрозетники, с ними потом легче работать и устанавливать в них розетки.


Коммутация проводов в подрозетнике вместо распаечной коробки

Какие могут быть ошибки при монтаже розеток

Чтобы понимать, как закрепить выпадающую розетку, надо в первую очередь обратить внимание, болтается она сама по себе или вместе с подрозетником. Это две разные неисправности и устранять их надо каждую своим способом. Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать

Правильно установленная розетка монтируется по определенной технологии и если один из шагов сделать неправильно или взять неподходящие материалы, то вскоре может оказаться, что работу надо переделывать.

Ошибки могут быть на следующих этапах монтажа:

  • В стене высверливается отверстие, которое должно быть чуть больше внешнего диаметра подрозетника – для того, чтобы между ними можно было натолкать замазки или цемента. Бывают случаи, когда подрозетник заходит в стену вплотную и создавалось впечатление, что он там засел намертво. Дальше производился окончательный монтаж, но через некоторое время вся конструкция вылетала из стены, потому что все сцепление держалось на нескольких точках.
  • Внутренняя поверхность отверстия покрывается замазкой и в него вставляется подрозетник. Если замазки мало, она уложена не по всей площади соприкосновения или просто приготовлен плохой раствор, то крепление раскрошится.
  • Монтаж внутренностей розетки. Эта конструкция держится внутри за счет раздвижных усиков, которые отжимаются болтами. Соответственно, если плохо закручены болты или крепления скользят по внутренней поверхности подрозетника, то вся розетка вскоре начнет болтаться и вывалится наружу.
  • Установка наружной, видимой части розетки. Чаще всего этот этап монтажа никак не может повлиять на ее выпадение в будущем, но иногда бывает, что внутренняя часть установлена не заподлицо к стене, а немного глубже. В таком случае, при закручивании крепежных болтов внутренняя часть сдвинется в подрозетнике или сместит его самого.

Пример правильной установки подрозетников в этом видео:

А вот здесь смотрим как установить розетки в подрозетник:

Когда выпадает внутренняя розетка из стены, основная тому причина видна сразу – выпадающий подрозетник или плохое зацепление крепежных усиков. В обоих случаях есть свои нюансы, которые надо учитывать при устранении неисправности.

Это интересно: Подключение электрической плиты в квартире — познаем в общих чертах

Подключение интернет-розеток, разбираемся в распиновке

На самом деле разбираться там практически не требуется, все элементарно нарисовано! На клемной колодке интернет гнезда имеются
цветные наклейки, вот по ним и следует ориентироваться. Цветной квадратик (оранжевый, зеленый, синий или коричневый) означает подключение
проводника со сплошным цветом. В каждой паре, вместе со сплошным цветом присутствует белый проводник с соответствующей цветной полоской — на
клемнике подобный контакт показан бело-оранжевым, бело-зеленым и т.д. квадратиком.

Единственная непонятка: для оранжевой и зеленой пар имеется два варианта расключения — A и B. Для подключения интернета, маршрутизатора (роутера)
и прочего сетевого оборудования используется вариант B.
Вариант A предназначен для соединения двух компьютеров без сетевого оборудования.

Цвета проводников перепутать сложно. Главное определиться с вариантом подключения A или B.

В других конструкциях установочной электрики, расположение контактов и способ обжима могут быть иными, но цветовая маркировка и два варианта — те же самые.

Если кабель обладает всего 4 жилами, то используются только оранжевый, зеленый и их сочетания с белым на розетке. То есть если UTP-кабель имеет оранжевую,
бело-оранжевую, синюю и сине-белую жилы, то синие цвета кабеля устанавливаются в «зеленые» места на розетке.

Цифры в цветных квадратиках на клемнике обозначают соответствующий номер контакта на интернет-штекере (коннекторе), который вставляется в устанавливаемую
розетку, и, по-большому счету эта не нужная информация для монтажа розетки.

Оцените публикацию:

  • Currently 3.00

Оценка: 3.0 (9 голосов)

Технологии монтажа

В бетоне и кирпиче

Если Вам необходимо установить подрозетник в бетонной либо кирпичной стене, тут нужно действовать следующим образом:

  1. Сделать разметку на поверхности с помощью строительного уровня и маркера в соответствии со схемой электропроводки в доме. Высота установки розеток может быть выбрана на свое усмотрение, нормами СНиП и ГОСТ данный момент не оговаривается. Все что нужно – поставить крестик в подходящем месте (центр будущего отверстия), прислонить подрозетник по центру и обвести маркером.
  2. С помощью перфоратора и подходящей коронки просверлить штробу на 4-5 мм глубже, чем высота стакана, который Вы собираетесь установить. Если нет специальной фрезы под рукой, просто по кругу высверлите дрелью с победитовым сверлом группу отверстий и выбейте сердцевину зубилом и молотком. Еще один способ – аккуратно сделать квадратное отверстие болгаркой с алмазным диском.

  3. Когда у Вас получится сделать круглую штробу, вычистите ее изнутри, после чего примеряйте подрозетник, чтобы он хорошо заходил в посадочное место и в дальнейшем не возникли трудности с установкой. Сразу же вырежьте в нем отверстие под ввод провода и заведите жилы внутрь.

  4. Разведите раствор для того чтобы вмазать подрозетник в бетонной либо кирпичной стене. Хороший раствор может получиться из гипсовой шпаклевки, алебастра и воды.
  5. Смочите отверстие и шпателем набросайте внутрь раствор, как показано на фото. После этого аккуратно закрепите стакан заподлицо со стеной, при этом чтобы шурупы по бокам были расположены строго параллельно полу (иначе розетку не получиться установить ровно).
  6. Замажьте края и удалите лишний раствор, чтобы стакан был чистым и подготовленным к дальнейшим электромонтажным работам, после того как шпаклевка схватится.

Вот таким простым способом можно самостоятельно установить подрозетник в стене из кирпича, бетона, пеноблока либо даже газобетона. Обязательно просмотрите видео инструкции, предоставленные ниже, чтобы увидеть наглядно всю сущность монтажа.

В гипсокартоне

Крепить подрозетник в гипсокартонной перегородке на порядок проще. Тут уже не нужно разводить раствор и выбивать сердцевину штробы зубилом. Как мы говорили ранее, существует специальный стакан с прижимными лапками, которые запросто фиксируют подрозетник в гипсокартоне.

Для того чтобы самому установить стакан в гипсовой стене, нужно выполнить следующие действия:

  1. Нанести разметку на поверхности по аналогии с предыдущей технологией. Подробно разметку гипсокартонной стены мы рассмотрели, когда рассказывали о том, как установить розетку в гипсокартоне.
  2. Вырезать в дне отверстие под провода и вставить изделие внутрь штробы.
  3. Закручивать винтики по бокам до тех пор, пока коробка плотно не зафиксируется внутри.

Вот и все, что Вам нужно сделать для установки подрозетника в гипсокартонную стену своими руками. Как Вы видите, все очень просто и установить изделие сможет даже новичок в электрике

Обращаем Ваше внимание на то, что если гипсовая перегородка будет дополнительно облицована кафелем, нужно действовать немного иначе. На видео ниже предоставлена технология крепления стакана под керамической плиткой

В дереве

Ну и последний из вариантов крепления – в деревянной стене. Если Вы решили провести скрытую проводку в деревянном доме, что очень странно и небезопасно, нужно будет сделать штробы в дереве под установку металлических подрозетников.

В этом случае можно использовать специальную коронку по дереву и стамеску, но мы все же настоятельно рекомендуем осуществить монтаж открытой электропроводки, т.к. в этом случае штробить деревянные стены либо вагонку не придется.

Правила группировки

О том, какое расстояние между подрозетниками в группе должно быть выбрано, поговорим чуть ниже. Для начала же разберемся с тем, какие, собственно, технологии могут использоваться для монтажа гнезд подключения в блоке.

В доме в одном и том же месте можно, конечно же, установить и несколько отдельных розеток, просто расположив гнезда неподалеку друг от друга на одном уровне от пола. Однако используют такой способ монтажа электрики достаточно редко. При применении такой технологии смонтировать гнезда подключения абсолютно ровно и аккуратно, скорее всего, не получится.

Поэтому в большинстве случаев перед установкой электрики группируют подрозетники в единую конструкцию. В последующем такой блок просто вмонтируется в стену за один прием. Подобным образом монтажники добиваются аккуратного вида установленных в доме гнезд. Собираются розетки обычно в группы по 2-5 шт. Для помещений промышленных предприятий могут использоваться блоки и из большего количества гнезд подключения.

Размеры и виды

Специальные электромонтажные коробки классифицируют по нескольким категориям:

  • Форма. Чаще встречаются круглые изделия. Реже — квадратные. Второй вариант используется при монтаже нестандартных точек питания.
  • Тип стены, в которую монтируется деталь. Здесь выделяют такие виды подрозетников — для бетонной, кирпичной, блочной стены или изделия под гипсокартон. Последние оснащены специальными фиксирующими лапками. Помимо панелей из ГКЛ такие подрозетники ставят в стены и перегородки из ДСП, фанеры, СМЛ листов.
  • Тип детали. Есть одинарный подрозетник, а есть блочный элемент из 2-5 коробок, соединённых между собой общей рамкой. При помощи блоков можно монтировать одновременно несколько розеток или выключателей, расположенных в ряд по вертикали/горизонтали. У любых блочных коробок и одинарных элементов межосевое расстояние всегда равно 71 мм, что соответствует стандартам.

Дополнительно подрозетники классифицируют по размерам.
