Виды крепежа для теплоизоляции
Дюбеля, используемые для крепления различных типов утеплителя, подразделяются по материалу изготовления и своей конструкции. Дюбель для утеплителя может быть как пластиковым, так и стальным, а также оснащенным термоголовкой. Пластиковые зонтики кроме этого подразделяются на:
- полипропиленовые;
- нейлоновые.
Есть у этих изделий различия и по методу крепления, когда сердечник вкручивается в утепляемую поверхность, и когда просто забивается молотком.
Особенности пластикового крепежа
Изделия из пропилена отличаются от всех прочих тем, что имеют в зонтике конусовидные дырки, способствующие лучшей адгезии изделия с утеплителем. Нейлоновые крепежные элементы называемые – рондоли, применяются при креплении легких и мягких материалов.
Производятся подобные изделия из полипропилена высокой прочности, полиамида либо нейлона. Основным преимуществом таких грибков является:
- хорошая устойчивость к агрессивным средам;
- небольшая стоимость;
- сниженная теплопроводность, в результате чего не создаются мостики холода;
- способность выдерживать значительные температурные перепады;
- длительность эксплуатации – они не ржавеют и не гниют;
- могут выдерживать нагрузку, равную почти 400 кг/м2.
Пластиковые грибки могут применяться при креплении теплоизоляции на бетонных и кирпичных стенах. Из недостатков отмечается невозможность после утепления производить финишную отделку поверхностей материалом с большим удельным весом.
Крепеж из металла – преимущества и недостатки
Сердечник такого изделия, выполненный из оцинкованной стали или в редких случаях из полиамида, вставляется в полипропиленовую гильзу, имеющую в нижней части распорки. Его размеры превосходят остальные модели грибков. Но способность выдерживать нагрузки также высокая – до 750/м 2, что позволяет производить финишную отделку любыми материалами, как легкими, так и тяжелыми. Из недостатков отмечается следующее:
- высокая стоимость;
- образование в местах входа металлического стержня в базовую поверхность мостиков холода, конденсата;
- слабая устойчивость к воздействию влаги, вследствие чего могут проявляться ржавые пятна на поверхности штукатурки.
Крепежные изделии с термоголовкой
Грибки с термоголовкой представляют собой металлический сердечник, который покрыт прочным полиамидом. Верхняя часть металлического гвоздя оснащена пластиковой деталью, которая исключает образование мостиков холода в точках прохождения крепежа. Подобные изделия чаще всего используются при проведении утепления деревянных конструкций. Все достоинства, присущие металлическим и пластиковым грибкам, распространяются и на крепеж с термоголовкой, за исключением цены, которая значительно превышает стоимость всего остального крепежа подобного вида.
Прочие преимущества и конструкция грибка
Кроме этих достоинств этот тип крепежных деталей для утеплителей способен противостоять коррозии и быть комфортным в процессе монтажа утеплительного материала. Такие крепления не подвержены термическим воздействиям и пожару по причине невозможности возгорания материала.
Применение дюбелей в форме грибков распространяется на утеплители с различной технологией утепления, разной плотностью и структурой.
Более того, в этих несложных по конструкции элементах заложен неплохой потенциал, позволяющий производить крепление утеплителей на поверхностях из разных материалов – древесине, пластике, камне, кирпиче и бетоне.
Устройство этой детали крепежа достаточно простое и состоит из трех компонентов:
- Шляпка широкого диаметра
- Прочный сердечник
- Гильза
Место соединения шляпки с гильзой может иметь различную переходную конфигурацию или непосредственный прямой стык.
Разновидности грибков для крепления утеплителя
Хотя конструкция крепежного грибка достаточно проста, все же есть классификация этих деталей. Они различаются по типу материала, из которого изготовлены, о чем уже упоминалось выше. А также они различаются по способу крепления:
- Грибковые дюбеля с сердечником
- Крепежные грибки с резьбой, которые можно вбить в материал утеплителя или стену
Отличия могут касаться и разновидности материала. Крепежные детали для утеплителей из пластика могут изготавливаться из полипропилена или на основе нейлона.
Современные технологии в области утепления шагнули далеко вперед. Одним из достижений можно считать — пенополиуретановый утеплитель, который не только весьма удобен и легок в монтаже, не требует обрешетки, экономить пространство, но главное отлично держит тепло.
Более экономный вариант и весьма удобный в монтаже – утеплитель для стен пеноплекс, узнайте в этой статье больше о его технических характеристиках, плюсах и минусах. Отлично подходит для утепления балконов и лоджий.
Расчет длины грибка
Качество крепления будет зависеть в полной мере от корректной длины грибка. Расчет этой величины делать совершенно несложно, но даже если нет желания производить подсчеты по формуле, можно направиться более простым путем.
К толщине укрепляемого утеплителя можно прибавить 5 см, рассчитанные на глубину входа в утепляемую поверхность. Еще 1 см можно добавить из расчета на толщину дополнительных изоляторов и покрытий.
Более корректный расчет можно провести по формуле:
S=X1+X2+X3+X4
Символом S здесь обозначена рациональная подсчитываемая длина грибка. Символы X1, X2, X3, X4 обозначают соответственно толщину слоя утеплителя (X1), толщину слоя штукатурки, гидроизолятора или клеевой основы (X2), глубину входа в утепляемую поверхность(X3), резерв для возможного уклона утепляемой поверхности(X4).
На заметку. При расчете длины грибка необходимо учитывать и дополнительные параметры, например – плотность утепляемой поверхности. Чем она слабее, тем короче можно использовать дюбели.
Принцип действия крепления утеплителя
Главную роль в обеспечении функциональной практичности этого вида крепежных элементов для утеплителей играет физический принцип, основанный на силе трения. Благодаря ей обратное движение грибка уже просто невозможно. В процессе его установки диаметр гильзы расширяется и назад выйти уже не может.
Кроме этого качеству крепления способствует и наличие распорных деталей на корпусе грибка. Обычно они выглядят как небольшие выступы на теле гильзы, обращенные в сторону шляпки. Они свободно входят в любую подготовленную поверхность, но их острые края, направленные в обратную сторону не дают им возможности выходить обратно.
Удержанию утеплителя способствуют и специальные отверстия на шляпке грибка, которые плотно фиксируют утеплитель, буквально вдавливаясь в него.
Такое простое устройство крепежной детали в виде грибка, тем не менее, способно обеспечить многолетнюю надежную эксплуатации укрепленного этим средством утеплителя.А облегчение монтажа и приемлемая цена на грибки для крепления утеплителя сделали их весьма популярными.
Видео-инструкция крепления пенопласта грибком
Пенопласт относится к весьма толстому утеплителю, крепление которого может быть надежным только с использованием специального дюбеля-зонт. Пример крепления можете увидеть в видео-ролике.
Особенности
Тарельчатый дюбель можно визуально разделить на три условные части – шляпку, рядовой зонд стрежня и распорную зону. Отличительной чертой шляпки тарельчатого дюбеля является ширина диаметром от 45 до 100 мм. Это конструктивное решение позволяет надежно фиксировать утеплитель к фасаду здания. Шляпка имеет шероховатую поверхность и снабжена конусообразными технологическими отверстиями для повышения сцепления с утеплителем. Под шляпкой идет рядовая зона стрежня, заканчивающейся распорной зоной, которая отвечает за крепление всей теплоизоляционной системы к фасаду и состоит из нескольких секций. Длина секции зависит от размеров самого тарельчатого дюбеля и составляет в среднем 60 мм. В состав тарельчатого дюбеля также входит распорный гвоздь или шуруп, который фиксирует дюбель за счет расширения распорной зоны.
Конструкция
Высокая сложность утеплителя, а, вернее говоря, комбинации тепло- и гидроизоляционного слоя породила 2 основных вида крепления, которые так и разделяются на группы по назначению.
- дюбель для фасадной теплоизоляции и утепления стен;
- крепеж для кровельной теплоизоляции.
Первый имеет всем известный вид: из-за широкого прижимного диска его называют тарельчатым или грибом. Конструкция это может быть цельной – собственно дюбель с головкой, а может быть разборной. Последняя состоит из нескольких элементов:
- гильза с распорной частью. При креплении гладкая нераспорная часть оказывается в толще утеплителя, а распорная – в прочном материале стены или потолка;
- головка в виде прижимного диска – составляет единое целое с дюбелем;
- стержень – при забивании распирает гильзу.
По сути, кроме как большим объемом головки дюбель для утеплителя ничем не отличается от обычного.
Диаметр диска колеблется от 45 до 90 мм. В некоторых случаях на дюбель надевают дополнительный диск – рондоль, диаметром до 140 мм.
Устройство дюбеля для крепления утеплителя
Преимущества и недостатки
В абсолютном большинстве случаев используется пластиковый крепеж.
- Во-первых, утеплитель – материал легкий и рыхлый, и не создает высокой нагрузки.
- Во-вторых, металлический стержень при повышении прочности соединения, к сожалению, создает собой холодовый мостик. Теплопроводность металла намного ниже пластика и он буквально проводит сквозь теплоизоляцию холод. Чтобы этого избежать, выпускаются стальные гвозди для дюбеля с термоизолированной головкой.
Второй вид дюбеля, для теплоизоляции кровли – телескопический. Представляет собой полый пластмассовый стержень с широким прижимным диском. Монтируется он несколько необычно: устанавливается в тело теплоизолятора, а, вернее говоря, кровельного пирога, а гвоздь или анкер проходит насквозь стержень и погружается в плотный материал – бетон, профнастил.
Факторы подбора
При выборе изделия необходимо обращать внимание на ряд факторов
- Главный из них – достаточная длина. Она складывается из толщины теплоизоляция и других слоев, толщины клеевого состава, величины отклонения стены от вертикали и минимально возможного углубления.
- Нагрузка на вырыв – каким бы легким ни был теплоизолятор, вес у него все же есть, а каждое крепление рассчитано на определенную нагрузку. Учитывать при этом нужно рабочую нагрузку, а не максимальную. Так, максимальная нагрузка для полипропиленового дюбеля составляет 60–150 кг. Однако рабочая может достигать лишь 25%, что приравнивается к 15–37 кг.
1 Назначение крепежных дюбелей
Тарельчатые дюбеля очень вытребованы в строительстве, их часто используют для крепления утеплителя к фасаду зданий. Указанные элементы способны одинаково эффективно удерживать как твердые, так и мягкие плиты теплоизоляционного материала на стене, а также обеспечивают надежную фиксацию неплотного и хрупкого покрытия.
Дюбеля прочные и «выносливые», их можно использовать для монтажа утеплителя на поверхности из бетона, кирпича, газобетона, пенобетона или строительного камня. Такая универсальность делает крепежные элементы все популярней среди покупателей.
1.1 Строение и материал производства
Тарельчатые дюбеля на фасадные панели с утеплителем имеют уникальную конструкцию наружной шляпки – она довольно-таки широкая и имеет множественные конические отверстия. Благодаря такому строению крепежные элементы обладают важным преимуществом – они дают возможность прочно зафиксировать плиты утеплителя на стене здания или сооружения.

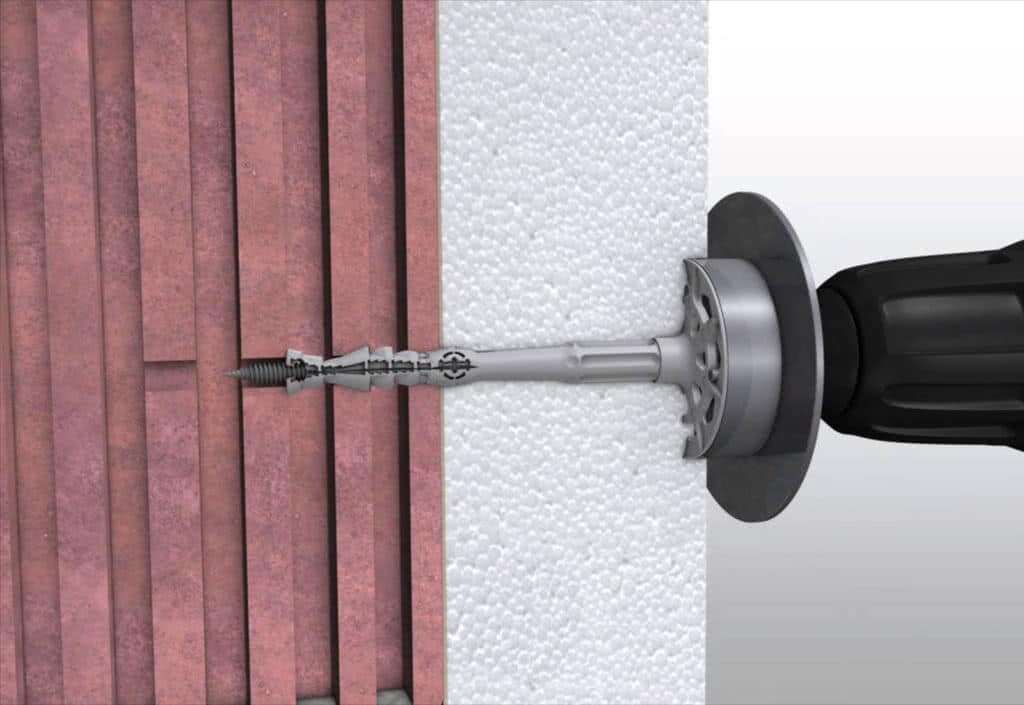

Тарельчатый дюбель в разрезе
Длинная зона расклинивания, характерная для дюбелей, гарантировала им отменные показатели несущей нагрузки. Диск тарельчатого крепежного элемента отличается шероховатой поверхностью, на которую нанесены специальные технологические отверстия – такое решение обеспечивает плотное прижатие плиты утеплителя к стене дома.
Надежное крепление достигается также за счет 60 мм распорной зоны, включающей три секции – специально продуманное устройство элемента полностью исключает его вытягивание из отверстия.
Для производства дюбелей используются ультрасовременные прочные материалы в различной комбинации:
- полиэтилен низкого давления;
- оцинкованная сталь;
- стеклонаполненный полиамид на минераловатные утеплители Техноблок.
Основным компонентом при изготовлении крепежных элементов, предназначенных для фиксации плиты утеплителя, служит полиэтилен низкого давления. А вот распорный гвоздь, входящий в состав дюбеля, может быть произведен из оцинкованной стали либо специализированного стеклонаполненного полиамида.
Стоит отметить, что фиксация элемента происходит за счет распора гвоздем, шурупом или винтом.
1.2 Виды тарельчатых дюбелей
Тарельчатые дюбеля в зависимости от сферы использования бывают нескольких типов, различия между ними состоит в их конструкции.
На современном рынке доступны крепежные элементы следующих видов:
Крепление пенополистирола тарельчатым дюбелем
- дюбеля с металлическим сердечником;
- дюбеля с пластиковым стержнем;
- дюбеля с термоголовкой.
Дюбеля с металлическим сердечником используются для крепления слоя утеплителя к бетонной кладке, полнотелому кирпичу, а также при монтаже системы теплоизоляции вентилируемых фасадов (создавая фасадный декор из пенопласта с покрытием, например).
Металлический стержень способен выдерживать колоссальные нагрузки, благодаря чему такие дюбеля часто применяют при сборке тяжелых конструкций. Кроме того, такие крепежные элементы незаменимы при работе с пустотелыми и тонкостенными поверхностями.
Дюбеля с пластиковым стержнем – это идеальное средство для крепления термоизоляционного слоя (пенопласта, полиуретана, стекловаты) к пенобетону, бетону, древесине или плитам фундамента. Крепежные элементы с пластиковым сердечником менее выносливы, нежели с металлическим основанием, что объясняет их доступную цену.
Дюбеля с термоголовкой используются для фиксации плиты утеплителя к штукатурному фасаду. Специальный наконечник предотвращает отпотевание анкерной части крепежного элемента через декоративный или армирующий слой поверхности.
Советы по применению
При выборе тарельчатых дюбелей следует обратить внимание на некоторые нюансы:
если будет происходить монтаж пеноплекса, то выбор следует остановить на разновидностях с шершавой шляпкой;
стоит обратить повышенное внимание на качество антикоррозийной обработки, если существует риск попадания осадков внутрь теплоизоляционной конструкции;
при утеплении высотных зданий следует приобретать самые дорогие модели тарельчатых дюбелей с металлическим распорным гвоздем и пластиковой термоголовкой, которая предохраняет конструкцию от попадания внутрь влаги;
- к предпочтительным эксплуатационным характеристикам, помимо выдерживания общей массы конструкции, собственного веса и размеров, а также следует добавить температурный диапазон эксплуатации;
- в северных широтах при экстремальных погодных условиях нежелательно использовать в монтаже наружного утеплителя тарельчатый дюбель из пластика с пластиковым распорным стержнем. Дело в том, что при экстремально низкой температуре и перепадов влажности существует серьезный риск их растрескивания и в дальнейшем разрушения всей системы термоизоляции. В такой ситуации предпочтение стоит отдать тарельчатому дюбелю с металлическим стержнем и термокрышкой или фасадному тарельчатому дюбелю со стержнем из стеклопластика.
- разметка зоны монтажа утеплителя;
- сверление отверстий сквозь утеплитель;
- установка дюбеля в посадочное отверстие до полного утопления шляпки в утеплитель;
- установка гвоздя для распора и забитее его до необходимого уровня.
- Перед началом работы необходимо подготовить исходную поверхность. Для этого устраняются все впадины и выпуклости до получения ровной поверхности. Затем, утеплитель крепится к рабочей поверхности при помощи специальной клеящей смеси. Если поверхность довольно ровная, то для формовки можно использовать зубчатый шпатель.
- Чтобы первый ряд утеплителя не опускался под массой последующих, в нижней части крепится стартовая планка. На нее будут опираться листы. Затем, после полного высыхания клеящей смеси (примерно 2–3 дня) листы окончательно крепятся тарельчатыми дюбелями. Вначале в ранее намеченных местах при помощи перфоратора проделываются отверстия.
Крайне необходимо, чтобы опорные точки, в которых будет производиться крепеж, находились на стыках листов – так можно будет не допустить появления дополнительных отверстий для нежелательного теплообмена, в то же время по окончании установки не будут загибаться края у плит.
Затем, теплоизоляционный материал прошивают тарельчатым дюбелем до основания шляпки. Расширительный гвоздь забивается таким образом, чтобы шапочка максимально плотно прилегала к термоизоляционному материалу
Важно, чтобы дюбель углубился в основание хотя бы на 1,5 сантиметра.
Затем, все стыки аккуратно нужно законсервировать при помощи термоотражающего металлизированного скотча. Если остаются щели более 0,5 сантиметра, то их можно задуть посредством строительной пены
Но эту процедуру следует выполнять с предельной осторожностью, поскольку некоторые виды пены могут растворить полимерный теплоизолятор.
Тарельчатые дюбели крепятся только один раз. Если допустить ошибку в расчетах и вытащить дюбель из стены, то он разрушится
Чтобы избежать этого, необходимо очень серьезно относится к подготовке посадочного места. Внутри не должно быть трещин, сколов, песка, пыли и прочего мусора. Отверстие сверлится под диаметр выбранного крепежа. Глубина должна быть на 0,5–1 см более чем длинна выбранного элемента.
После крепления теплоизоляционного материала в нем остаются довольно глубокие отверстия, которые необходимо заделать при помощи малярного шпателя.
О том, как правильно крепить теплоизоляцию к стенам с помощью дюбеля, смотрите в следующем видео.
Расчет длины дюбеля и схемы фиксации
Фиксация дюбеля
Чтобы надежно закрепить утеплитель к стене, необходимо правильно рассчитать длину дюбеля. Для этого существует формула L=H+I+K+W, где:
- L – конечный результат расчетов;
- H – толщина утеплителя;
- K – толщина штукатурки или клея, на который крепится теплоизоляция;
- I – углубление анкера в зависимости от материала, из которого сделана стена, но не менее 50 мм;
- W – запас с расчетом на кривизну стены.
Чтобы понять, какой длины брать крепеж, необходимо рассмотреть пример. Если используется пенопласт толщиной 30-50 мм, слой клея 5-10 мм, стена достаточно ровная, тогда достаточно дюбеля длиной 100-110 мм. Если перекос поверхности достигает 5 см, то его необходимо учесть при выборе длины крепежа. Если выбирается утеплитель толщиной до 10 см, то нужно брать дюбель 210 мм.
Когда стена сделана из полых материалов, грибковый крепеж должен входить в нее на 8-10 см. Не во всех случаях длиннее означает надежнее. Следует учитывать и толщину стен. Например, в квартирах она не слишком большая, поэтому неправильно выбранный дюбель может выпирать с обратной стороны.
Существует несколько способов закрепить утеплитель. Самым надежным способом фиксации считается крепление на 5-6 грибков. 4 забиваются по углам, отступая 5-10 см от края, а 1-2 – в центре. Иногда применяют вариант, где дюбель загоняют на стыке двух плит. Так шляпка одного зонтика держит одновременно 3 плиты. Дополнительно забивают 1 крепеж в центре каждой плиты.
Порой для экономии плиту утеплителя фиксируют лишь на 1 дюбель. Этот вариант возможен только для пенопласта при условии отсутствия облицовки. Для минеральной ваты такой способ не подходит, поскольку она склонна набирать влагу и, соответственно, увеличивать свой вес. Также стоит учитывать высоту крепления изоляции. Если пенопласт находится на высоте более 8 м, нужно на 1 м² фиксировать на 7 дюбелей. Когда высота превышает 20 м, для пеноплекса используют 9 крепежей. Такое количество обусловлено повышенной ветровой нагрузкой на здание и давлением верхних рядов теплоизоляции на нижние.
Обычно для фиксации утеплителя, который укладывают на глухой стене, на 1 м² приходится 5-6 дюбелей с шагом 50 см. По периметру проемов у деформационных швов, у парапета, в углах здания устанавливают дополнительные крепежи. Шаг в этом случае составляет 300 мм.
Тонкости и нюансы монтажа теплоизоляции
Основные методы монтажа теплоизоляции для различных материалов, таких как пенопласт, пеноплекс или пенополистирол — идентичные. Все работы сводятся к общему алгоритму, который имеет несколько этапов:
- Подготовка поверхности, на которую будет производиться монтаж материала.
- Установка листовой теплоизоляции на клеевой раствор.
- Закрепление панелей крепёжными элементами.
- Доработка стыков панелей.
- Установка гидроизоляционной пленки.
- Обшивка утеплённой поверхности декоративными материалами.
Все работы нужно начинать с подготовки рабочей поверхности, с удаления старой краски, обоев или штукатурки, а также с устранения недостатков стены. Далее, выбранный материал для утепления помещения сажается на специализированный раствор, который не должен содержать в своем составе толуола и ацетона. Смесь для приклеивания нужно распределять равномерно по всей площади устанавливаемого элемента.
Для дополнительной фиксации и предотвращения смещения листов первый уровень от потолка закрепляют на металлический профиль. По истечении указанного срока для схватывания клеевого раствора можно приступать к установке крепёжных грибков. При сверлении отверстий для них используется диаметр сверла, который соответствует диаметру ножки грибка. Отверстие в глубину должно превышать его длину на десять миллиметров, чтобы остатки мусора по окончании сверления не помешали установке крепежа.
Строительные стандарты, нормы и правила
Если обратить внимание на действующее законодательство в строительной сфере, то в нем установлены нормативы и требования к установке теплоизоляции:
- При монтаже теплоизоляции внутри помещения или на фасадах жилых одноэтажных зданий снаружи на один квадратный метр поверхности утеплителя требуется располагать 4 элемента для крепления по углам и один по центру.
- На углах стен потребуется дополнительно закрепить на 6 крепежных элементов.
- При условии, что высота фасада составляет от 8 до 20 метр, потребуется уже 7 крепежей по краям и один в центре.
- При монтажных работах на высоте свыше 20 метров правила требуют крепить на 9 элементов один квадратный метр утепленной поверхности.
Оптимальным вариантом считается укрепление грибков на стыках панелей пенопласта либо аналогичного материала, поскольку такой метод оптимизирует количество отверстий в утеплителе, которые вследствие не скажутся на общей эффективности таких мер.
Если крепёжный элемент нужно закрепить на металлической поверхности, например, на профнастиле, то к ножке дюбеля крепится саморез и вместе с утеплителем придавливается к стенке, после чего саморез закручивается в металл. Глубина закручивания самореза должна быть не менее 15 миллиметров. Далее стыки утепляющих панелей дополнительно проклеиваются алюминиевым армирующим скотчем, а угловые стыки между стенами, потолком или полом заделываются монтажной пеной.
Расчет нужного количества крепежных элементов
Для качественной и долговечной установки утеплителя нужно использовать крепёж, изготовленный по ГОСТу, но не забывая также про расчет требуемого количества таких деталей. Для этого поможет следующая формула:
D = T + K + I + Z, где:
- Т — Толщина устанавливаемого утеплителя.
- К — Толщина слоя клеевого раствора, применяемого при фиксации панелей
- I — Глубина закручивания самореза в стену, не менее 45 миллиметров.
- Z — Возможный наклон стены относительно вертикали, этот параметр опционален.
Длина анкер-дюбеля для применения на кирпичных или бетонных стенах должна быть не менее 60 миллиметров. А если кирпич или пенобетонный блок полый, то в этом случае не менее 100 миллиметров.
При выборе грибка для монтажа теплоизоляции, нужно учитывать особенности конкретного утеплителя и поверхности.
