Подключение проходных выключателей: пошаговая инструкция

Рассматриваемые устройства не имеют нейтрального положения, обеспечивающего разрыв электрической цепи. Они способны направлять поток электроэнергии в одном или другом направлении, замыкая разные контакты. Поэтому принцип их действия основан на выполнении ими функции концевых переключателей, изменяющих состояние электрической цепи на разных участках ее протяженности. При этом они не дублируют друг друга, а работают автономно, хотя являются элементами одной схемы. Помимо удобства использования, такой способ управления обеспечивает экономию электроэнергии.  статью: → «Схема проходного выключателя: принцип работы».

Применение проходных выключателей делает доступным оборудование осветительных сетей, состоящих из одной или более линий и управляющихся из двух или нескольких точек. Каждый вариант подключения будет рассмотрен схематично и описан пошагово, что позволит пользователю оценить преимущества данной системы подключения и произвести коммутацию самостоятельно.

Достоинства Недостатки
Возможность управления из нескольких мест Необходимость применения дополнительных устройств
Доступность подключения нескольких линий Сложность монтажа и коммутации
Удобное управление на значительных расстояниях
Экономия электроэнергии

Как сделать проходной выключатель своими руками

Несмотря на то, что на первый взгляд обычный и проходной переключатели имеют незначительные отличия, их стоимость существенно отличается. Купить проходной выключатель можно в 1,5-2 раза дороже простого. Поэтому многие мастера стремятся изготовить коммутирующее устройство самостоятельно.

Чтобы получить проходной одноклавишный выключатель, необходимо воспользоваться обычными одноклавишным и двухклавишным устройствами одного размера и производителя.

Процесс переделки простого выключателя в проходной состоит из следующих этапов:

  • у накладного одноклавишного выключателя снимается клавиша, оснащенная клипсами;
  • аккуратно выдавливается сердцевина выключателя;
  • отжимаются зажимы корпуса на внутреннем механизме выключателя;
  • одна из клемм вынимается из гнезда;
  • переустанавливается один контакт напротив другого;
  • на контакты устанавливается коромысло;
  • корпус собирается обратно.

Использование проходных выключателей будет удобным, если в доме есть длинные коридоры

Также можно осуществить сборку одного выключателя из двух простых. Их следует расположить рядом друг с другом таким образом, чтобы при воздействии на верхнюю часть клавиши включался один, а на нижнюю – другой. Клавиши следует соединить пластиной, которая клеится сверху. Обязательно необходимо установить перемычку между двумя соседними контактами.

Схема подключения к распределительной коробке

Особый интерес представляет схема подключения дублирующего выключателя в распределительной коробке. Частично мы затрагивали этот вопрос выше.

Разберем подробней.

В нее входит четыре трехжильных провода:

  • с АВ освещения распределительного щитка;
  • на первый переключатель;
  • на второй переключатель;
  • на источник освещения.

При соединении проводов нужно смотреть на цвет. При использовании ВВГ-кабеля применяются следующие маркировки:

  1. Белая — фазный.
  2. Синяя — нулевой.
  3. Желто-зеленая — земляной.

Возможен и второй тип маркировки — белый, коричневый и черный соответственно.

При сборке действуйте следующим образом:

  1. Соедините ноль кабеля вводного АВ и нулевой провод, который идет на лампу в одну точку с помощью ваго-клемм.
  2. Объедините заземляющие жилы (если они предусмотрены).
  3. Подключите желто-зеленый провод к корпусу светильника.
  4. Подключите фазные провода. Для этого фазу со ввода объедините с фазой клеммы первого проходника.
  5. Общий провод второго проходника с помощью отдельного зажима объедините с фазой провода, идущего к осветительному устройству.

При этом принцип объединения не имеет значения. Даже в случае ошибки в цветовом обозначении схема будет работать правильно. После этого можно подать напряжение и проверить исправность схемы.

При использовании такого подключения запомните несколько моментов:

  1. Убедитесь, что фаза приходит на общий провод 1-го выключателя.
  2. Этот же фазный провод должен уйти с общего провода 2-го выключающего устройства в сторону лампы.
  3. Два других проводника объединяются друг с другом в распределительной коробке.
  4. Нулевой и земельный провод подаются напрямую на лампы.

Ошибки, совершаемые при монтаже проходных выключателей

Среди допускаемых начинающими электриками ошибок следует отметить наиболее часто встречающиеся, которые могут повлиять на качество работы по установке и подключению устройств для управления осветительными приборами из нескольких мест.

  1. Попытка произвести все соединения в одной распределительной коробке. Такой вариант возможен при коммутации простой однолинейной схемы с двумя устройствами. При более сложных подключениях следует развести участки соединений по двум или даже по трем коробкам, чтобы избежать большого количества скруток в одном месте. В противном случае это может привести к короткому замыканию в случае недостаточной изоляции и к сложности последующего обслуживания или ремонта.


Большое количество скруток в одном месте могут привести к КЗ и усложнить ремонт

  1. Использование проводов с разным материалом токоведущих жил. Такое соединение недопустимо, потому что в процессе эксплуатации непременно произойдет окисление и контакт будет утрачен.
  2. Устройство счалок в желобе кабель-канала или под слоем штукатурки при скрытой проводке. Это может привести к утечке электротока из-за нарушения изоляции в результате намокания стены или скопления конденсата в коробе. В результате может происходить пробитие тока на стену или постоянное срабатывание защитной аппаратуры (УЗО).
  3. Неправильное оформление счалок при коммутации проводов. Скрутка должна быть плотно стянутой и иметь в длину не менее 25 мм. При этом условии контакт будет надежным и долговечным. А самым правильным решением будет применение клеммников.

Навигация по записям

Преимущества и недостатки схемы ПВ с 2 мест У таковой схемы включения есть преимущества и недостатки.

Если говорить о лицевой стороне, то отличие единственное: едва заметная стрелочка на клавише вверх и вниз. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.

Верно и обратное. Двухклавишный проходной выключатель: схема подключения Чтобы с нескольких мест управлять освещением двух ламп или групп ламп с одного выключателя есть двухклавишные проходные выключатели.

У переключателей точно так же, как изображено на рисунках, входная общая клемма под фазу либо ноль находится с одной стороны корпуса, а 2 выходные — с другой. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет. С схемой управления системами освещения с трех мест Вы можете ознакомится на следующем фото: Однолинейная схема подключения данным способом выглядит так: Как видно из вышеприведенного фото, основное различие в управлении освещением между управлением из 2-х и 3-х мест это наличие перекрестного выключателя и большее количество соединенных проводов в распределительной коробке. Какой лучше использовать кабель для подключения проходных выключателей Для данной фурнитуры большинство специалистов сходятся во мнении что лучше применять трехжильный медный кабель с сечением 1.

Как подключить проходной выключатель — схема управления светильником из 3 мест

Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. Чем отличается проходной выключатель от обычного? Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Вы заходите в спальню и у двери включаете свет. Четыре ПВ подключаются с помощью перекрестных выключателей, как было описано выше. Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во-вторых, возможно, потребуется что-то еще, и это станет понятно из конкретных вариантов подключения устройств.

Область применения проходных переключателей Монтаж и подключение проходного выключателя будет полезно при управлении системами освещения в следующих случаях: при наличии больших коридоров или проходных комнат; при управлении осветительными приборами при входе в комнату и непосредственно возле кровати; при монтаже освещения в больших промышленных и индустриальных зданиях; при необходимости управлять освещением в соседней комнате; при наличии лестниц, соединяющих несколько этажей в большинстве случаев в коттеджных помещениях и так далее. Основное отличие между вышеуказанными проводами это тип изоляции и характер токопроводящих жил. На схематичном изображении отображено, что если свет включен, то нажатие на любую из кнопок приведет к его отключению. Управление светом осуществляется с помощью переключателей: на один источник освещения обыкновенную лампочку, или несколько ламп приходится один переключатель.

Вид сзади на проходные переключатели разного вида На фото представлен вид электроустановочных изделий сзади. Как все должно быть организовано, смотрите на рисунке.
Подключение проходного выключателя управление освещением из 3 х мест

Недостатки

1

Если у вас перегорела лампочка и ее нужно заменить, при такой схеме не сразу можно понять, свет включен или выключен.

Будет неприятно, когда при замене, лампа просто может взорвать перед глазами. В этом случае самый простой и надежный способ отключить автомат освещения в щитке.

2

И чем больше у вас светоточек, тем большее их количество будет в распредкоробках. Подключение кабеля напрямую по схемам без распаечных коробок уменьшает количество соединений, но в разы может увеличить либо расход кабеля, либо количество его жил.

Если у вас проводка идет под потолком, то придется оттуда опускать провод к каждому переключателю, а потом обратно поднимать его вверх. Лучший вариант здесь, применение импульсных реле.

А если вам вообще не хочется прокладывать провода и штробить стены, можно ли в этом случае смонтировать проходные выключатели? Можно, при этом все затраты будут  в районе 800-1000 рублей. Как это сделать, читайте в статье «Беспроводной проходной выключатель.»

Источники — https://cable.ru, Кабель.РФ

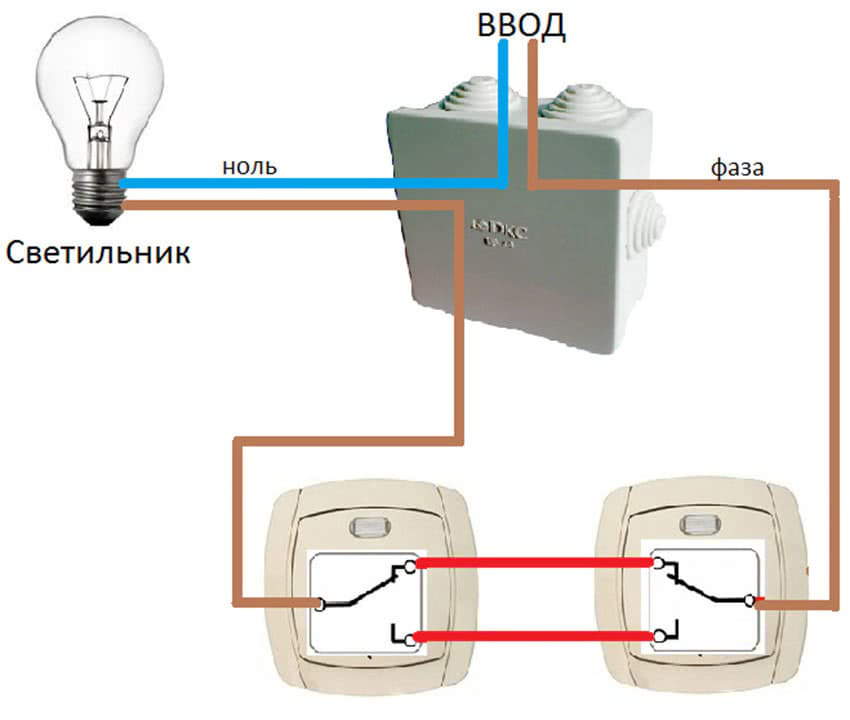

Схема подключения проходного выключателя с 2х мест

Схема проходного выключателя с двух мест выполняется при помощи двух проходных одноклавишных устройств, которые работают только в паре. У каждого из них на месте входа есть один контакт, а на месте выхода – пара.

Перед тем как подключить проходной выключатель, схема подключения наглядно отображает все этапы, следует обесточить помещение при помощи соответствующего выключателя, находящегося в щите управления. После чего необходимо дополнительно проверить отсутствие напряжения во всех проводах выключателя. Для этого следует использовать специальную отвертку.

Для выполнения работ понадобится: плоская, крестовая и индикаторная отвертки, нож, бокорезы, уровень, рулетка и перфоратор. Для установки выключателей и прокладки проводов в стенах помещения следует выполнить соответствующие отверстия и штробы, согласно плану расположения приборов.

В отличие от обычных выключателей, проходные переключатели имеют не два, а три контакта и могут переключать «фазу» с первого контакта – на второй или третий

Прокладывать провода необходимо на расстоянии не менее 15 см от потолка. Они могут располагаться не только скрытым способом, но и быть уложены в лотки или короба. Такой монтаж дает возможность быстрого выполнения ремонтных работ в случае повреждения кабеля. Концы проводов обязательно заводятся в монтажные коробки, в которых также выполняются все соединения с помощью контакторов.

Порядок установки проходных выключателей на 2 точки: схема подключения

Все действия по установке коммутирующих устройств выполняются на основании схемы подключения из 2 мест проходных выключателей, которую можно найти в интернете. Она отличается от монтажа обычных выключателей, поскольку здесь присутствуют три провода вместо двух привычных. В этом случае два провода применяются в качестве перемычки между двумя выключателями, расположенными в разных местах помещения, а третий используется для подачи фазы.

В качестве источника освещения в такой схеме могут использоваться любые типы ламп – от обычных ламп накаливания до люминисцентных, энергосберегающих и светодиодных

К распределительной коробке должно подходить пять проводов: питающий от автомата, три кабеля, идущих на выключатели, и подключаемый провод, направленный к осветительному прибору. При построении схемы подключения одноклавишного проходного выключателя используются трехжильные кабеля. Провод «ноль» и заземление выводятся непосредственно на источник света. Коричневый провод фазы, который поставляет ток, проходит через выключатели, согласно схеме, и выводится на лампу освещения.

Переключатели подсоединяются в разрыве фазного провода, а нуль, пройдя распределительную коробку, направлен на осветительный прибор. Пропуск фазы через выключатель обеспечит безопасность во время ремонта и обслуживания светильника.

Установка проходного выключателя состоит из такой последовательности действий:

  • выполняется зачистка концов проводов от изоляции;
  • при помощи индикатора необходимо определить фазовый провод;
  • при помощи скрутки фазовый провод следует соединить с одним из проводов на первом выключателе (здесь задействуют провода белого или красного цвета);
  • выполняется соединение проводами между собой нулевых клемм переключателей;
  • подключение отдельного провода второго выключателя к светильнику;
  • в распределительной коробке провод от светильника соединяется с нулевым проводом;

При установке проходных выключателей самостоятельно, необходимо позаботиться о технике безопасности

Устройство, контролирующее две группы светильников

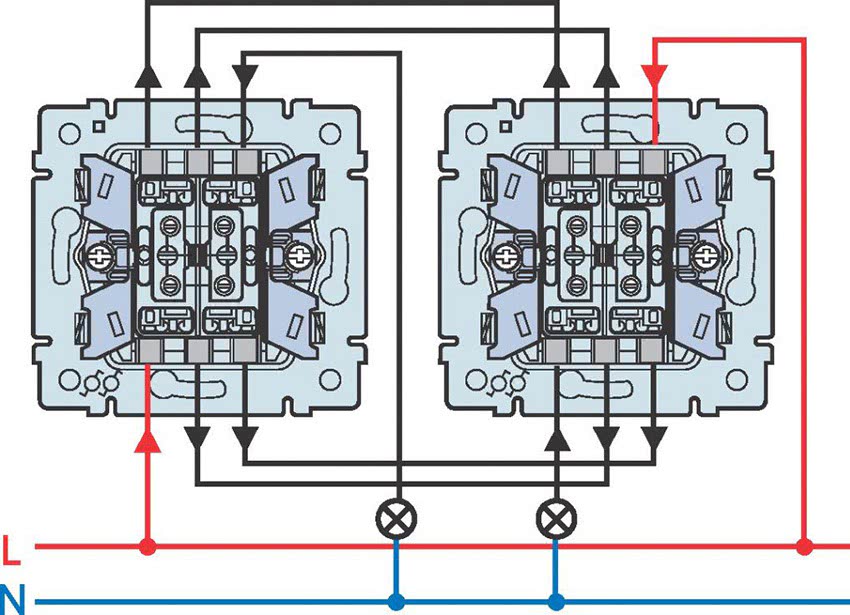

Схема подключения двухклавишных проходных выключателей

Устанавливать двухклавишный проходной выключатель целесообразно в большом помещении, где необходимо управлять несколькими осветительными приборами. Его конструкция представляет собой два одинарных выключателя в общем корпусе. Монтаж одного устройства для контроля двух групп позволяет сэкономить на прокладывании кабеля к каждому из одноклавишных выключателей.

Монтаж двойного проходного выключателя

Такой прибор используется для включения света в ванной и туалете или в коридоре и на лестничной площадке, он способен включать лампочки в люстре несколькими группами. Для монтажа проходного выключателя, рассчитанного на две лампочки, понадобится большее количество проводов. К каждому подводится шесть жил, так как в отличие от простого двухклавишного выключателя, проходной не имеет общей клеммы. По существу, это два независимых выключателя в одном корпусе. Схема коммутации выключателя с двумя клавишами выполняется в следующей последовательности:

  1. В стене устанавливаются подрозетники для устройств. Отверстие для них вырезается перфоратором с коронкой. К ним по штробам в стене подводятся два провода с тремя жилами (или от распредкоробки один шестижильный).
  2. К каждому осветительному прибору подводится трехжильный кабель: нулевой провод, заземление и фаза.
  3. В коммутационной коробке фазный провод подключается к двум контактам первого выключателя. Два устройства соединяются между собой четырьмя перемычками. Ко второму выключателю присоединяются контакты от светильников. Второй провод осветительных приборов коммутируется с нулем, приходящим с распределительного щита. При переключении контактов общие цепи выключателей попарно смыкаются и размыкаются, обеспечивая включение и выключение соответствующего светильника.

Подключение перекрестного выключателя

Двухклавишные выключатели также используют при необходимости управлять освещением из трех или четырех мест. Между ними устанавливается двойной выключатель перекрестного типа. Его подключение обеспечивают 8 проводов, по 4 для каждого концевого выключателя. Для монтажа сложных соединений с множеством проводов рекомендуется использовать коммутационные коробки и выполнять маркировку всех кабелей. Стандартная коробка Ø 60 мм не вместит большое количество проводов, потребуется увеличить размер изделия или поставить несколько спаренных или приобрести распределительную коробку Ø 100 мм.

Провода в распределительной коробке

Важно помнить, что вся работа с электропроводкой и монтажом приборов выполняется при отключенном напряжении. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:. В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

В этом видео рассказывается об устройстве, принципе подключения и установке проходных выключателей:

https://youtube.com/watch?v=9cG_VmdR4uk

В этом видео показан эксперимент, в котором испытывались различные способы соединения проводов:

Монтажная схема подключения

Принцип подключения проходных выключателей

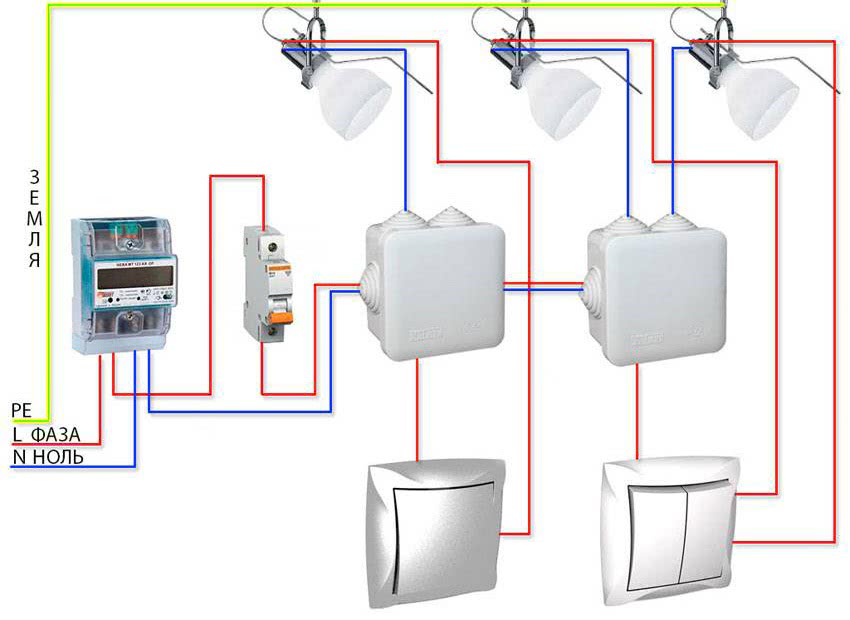

Схема подключения двухклавишного выключателя с подключением через распредкоробку

В статье все правильно написано, но я столкнулся стем, что электрик, который раньше устанавливал выключатели не оставил запасных проводов в коробке и когда один алюминиевый провод подломился пришлось повозиться с наращиванием этого провода. Советую оставлять запас хотя бы на два ремонта.

Я сам учился на электрика и иногда подрабатываю, в роли электромонтера. Но с каждым годом, или даже с каждым месяцем, создается всё больше вопросов по электрике. Работаю по частным вызовам. Но Ваша опубликованная инновация, мне в новизну. Схема интересная и обязательно мне пригодится в ближайшем будущем. Всегда стараюсь воспользоваться советами «бывалых» электриков.

Как подключить проходной выключатель

   Если вы решили создать для себя более комфортные бытовые условия, устанавливая проходные выключатели, то приготовьтесь к большой работе. Сначала необходимо подробно узнать, как подключить проходной выключатель, существующие схемы управления и методы монтажа. Это теоретическая часть. Далее запастись необходимыми инструментами и материалами.

   Из инструментов понадобится перфоратор с коронкой для сверления посадочных мест под выключатели. Этим же перфоратором пробиваются штробы, в которых будут укладываться новые провода. Приобретите плоскогубцы, кусачки, бокорезы, различные отвертки. После прокладки проводов необходимо будет провести штукатурные работы — понадобится алебастр или цемент с песком.

   Обратите внимание на то, как правильно штробить стены под проводку.

   В статье подробно описан процесс штробления, а также подбора инструментов и материалов.

  Имеется видео инструкция

   Основные материалы — это, конечно же, провода, выключатели, соединительные коробки.

   В зависимости от вашей схемы управления осветительными приборами, провода могут быть с различным числом жил. В простейшем случае понадобится трехжильный медный провод. Если же схема более сложная, то без пятижильного провода не обойтись. При отсутствии такого — используйте два трехжильных.

Распределительная коробка проходного выключателя, скрутка проводов — Фото

   Сечение жил зависит от электрической нагрузки. Чем больше будет включаться ламп, тем больше требуется нагрузочная способность проводниковых материалов. Сечение жилы в 2,5 квадрата определенно подойдет.

  • Сперва размечаем трассу для прокладки штроб. Линия прохождения должна быть строго параллельна потолку и полу. Отводы вниз делаются под прямым углом.
  • Перфоратором высверливаем гнезда для выключателей и пробиваем штробы для укладки проводов.
  • В соединительных коробках производится скручивание жил в соответствии с разработанной схемой.
  • Далее подключается проходной выключатель.
  • Собрав всю схему, необходимо ее проверить перед подачей напряжения.

   Главная задача — не допустить короткого замыкания. Можно воспользоваться мультиметром и при выкрученных лампочках «прозвонить» цепь. Только после этого можно проверять работоспособность новой системы освещения.

При положительных результатах штукатурим и красим необходимые места.

   Конечно, такая работа представляет определенные трудности. Незнакомому с электротехникой человеку ее не выполнить. Здесь необходима помощь специалистов-электриков. Только они смогут сделать эту работу согласно правилам безопасности.

Что такое проходной выключатель: отличия от стандартных приборов и предназначение

Поверхностное изучение проблемы не позволит сделать правильный вывод. Кому-то подобные устройства кажутся излишними. Впрочем, аналогичные доводы можно привести против применения пультов дистанционного управления, других устройств для повышения уровня комфорта. Между тем, не только для удобств предназначен выключатель переходной. Что это такое – показано на следующем рисунке:

Функциональная схема

На первой картинке изображена типичная ситуация. Для освещения лестничного пролета вполне достаточно одной лампы. Ее включают с нижней площадки. Поднявшись на верхнюю площадку (Картинка № 2), размыкают электрическую цепь. Это действие выполняют с применением другого выключателя. При движении в обратном направлении применяют аналогичный алгоритм действий.

Понятно, что подобные решения значительно повышают уровень безопасности. Их применяют не только на лестницах, но и в длинных коридорах

Особенно важно хорошее освещение при наличии поворотов, мебели, других препятствий на маршруте. Такое оснащение необходимо при отсутствии окон

Современные пользователи напомнят о наличии устройств, которые выполняют аналогичные функции с применением датчиков движения, звуков.

Такой прибор можно установить скрытно, внутри светильника

Тщательное сравнение с проходным выключателем позволит выявить следующие недостатки:

  1. Датчики движения обладают определенной диаграммой направленности, что усложняет выбор подходящего места для его закрепления.
  2. Регистратор звука способен срабатывать на посторонние шумы. Чувствительность нельзя уменьшать чрезмерно для сохранения работоспособности.
  3. Эти устройства чувствительны к перепадам напряжения. Некоторые ложные срабатывания происходят при возникновении эфирных (сетевых) электромагнитных помех.
  4. Такие изделия стоят дороже, чем проходные выключатели.
  5. По причине повышенной сложности они рассчитаны на меньший срок службы.

Перечисленных аргументов достаточно для правильных выводов. Не умаляя значение современных решений, следует отметить действительные преимущества дешевых, надежных и долговечных проходных выключателей. Отдельно надо отметить улучшение эргономических показателей жилых помещений с помощью этих относительно простых электротехнических изделий.

В спальне – общий свет можно включить на входе и выключить, не вставая с кровати

Для увеличения свободного пространства гостиную часто объединяют с кухней, столовой и прихожей. С применением проходных переключателей не сложно организовать удобное освещение в каждой зоне, подачу питания на общую для всего помещения люстру.

Эти устройства пригодятся при оснащении мест отдыха и других частей придомовой территории

Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

“Надо не забывать, что для монтажа на открытом воздухе приобретают электротехнические изделия с высоким классом защиты от неблагоприятных атмосферных и погодных воздействий.”

Одноклавишный выключательПереключатели проходные (1 и 2) в схеме управления лампой освещения из двух мест

Приведенные выше схемы поясняют, чем выключатель отличается от переключателя. Первый – разрывает и соединяет электрическую цепь. Второй – изменяет путь прохождения электрического тока.
