Как вывести трубу от печи через стену: схема, инструкция, фото

Оглавление

Основные этапы установки

Выполняя монтаж дымовыводящей трубы через стену, необходимо соблюдать определенную последовательность.

В том месте стены, где планируется проход трубы, не должно быть внутренних коммуникаций и проводов.
Производится разметка на стене и готовится отверстие нужных размеров.
Проводится монтаж патрубка, который фиксируется в подготовленном отверстии. Проход в стене выкладывается огнеупорным изоляционным материалом, а сверху закрывается кожухом или штукатурится.
Дымовая труба соединяется с отопительным устройством, стыкуя трехсекционное колено с тройником, используя переходный элемент.

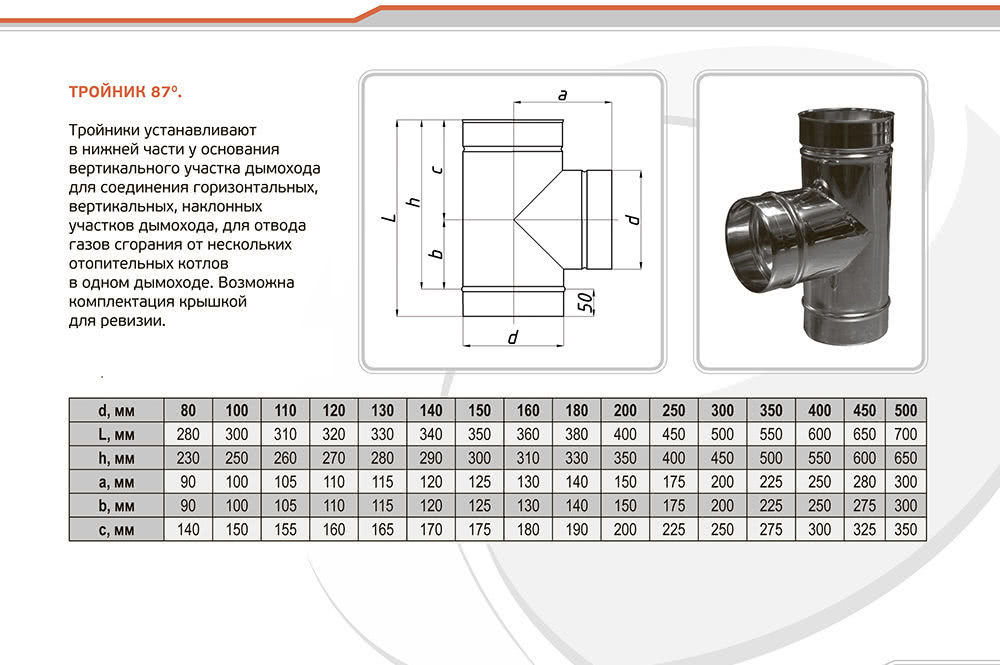

Тройник для дымохода и его размеры

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Проход дымохода в каркасном доме

Чтобы после выхода из стены изменить вектор дымохода на вертикальное направление, берется тройник, снабженный очистным стаканом, который фиксируется кронштейном. Горизонтальный участок, устанавливаемый в стенной проход, специалисты не рекомендуют делать свыше одного метра, поскольку это может снизить тягу. Если условия не позволяют выполнить это требование, то для компенсации увеличивается общая длина дымохода.
Нужно учитывать, что труба, имеющая проход сквозь стену, может направляться под наклоном, угол которого определен технической характеристикой отопительного устройства

Этому обстоятельству нужно обязательно уделить внимание, чтобы не ухудшить производительность оборудования.
Дальше продолжается монтаж оставшейся части трубы, идущей вертикально вверх вдоль стены. Чтобы она надежно держалась, внизу предусмотрена подставка, на которую опирается дымоход

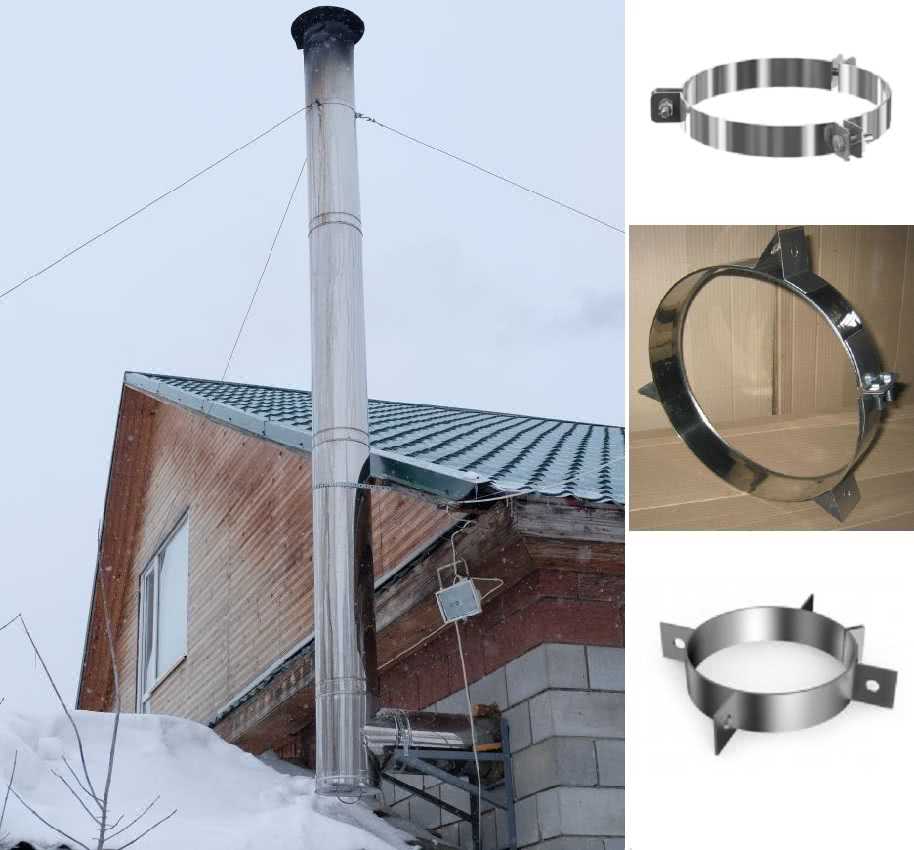

Установка креплений дымохода

Крепежные элементы, предназначенные для фиксации дымоотвода к стене, имеют шаг в 60 – 100 см. После того, как удается вывести трубу на проектную высоту, сверху крепится конусообразный элемент, защищающий от возможного попадания мусора. В зазоре между стеной и дымоходом крепится слой минерального теплоизолятора, например, базальтовой ваты. Сверху дымоход также утепляется и обшивается кожухом из огнестойких и устойчивых к коррозии материалов.

Виды дымоходов для бани

Существует два принципиально разных вида дымохода:

Внутренний дымоход

Устройство внутреннего дымоотвода в бане используют традиционно для кирпичных печей. Трубу складывают в этом случае также из кирпича. Устанавливают классическую заслонку регулировки тяги. Выводят канал вертикально от печи через потолочное покрытие, затем на улицу через кровлю.

Этот тип устройства вывода дыма предполагает два технологических отверстия, которые нуждаются в теплоизоляции и качественной гидроизоляции. Сделать сложную работу самостоятельно получается не у каждого любителя собственной парилки. К недостаткам бюджетной бани относят громоздкость кирпичной печи и конструкции трубы. В небольших парилках такое сооружение может занимать до половины площади.

Внутренний дымоход с колодцами и лежанкой можно сделать и в бане. Теплая стена позволит сохранить максимум тепла, что будет не лишним в северных широтах. Здесь лучше нанять профессионала и обустроить переходы согласно требованиям. При этом внутренний дымоотвод в бане позволит сэкономить средства на отоплении.

Значительно проще установить в бане готовую печь на твердом топливе и своими руками вывести трубу через стену в бане.

Почему так важен дымоход для газового котла

Важнейшим элементом отопительной системы, работающей на газе, является устройство для удаления продуктов сгорания топлива. Это подтверждается и отношением работников газовой службы, предъявляющим особые требования к таким конструкциям. Дымовые газы в подобных котлах не имеют специфического запаха, но незамедлительно отравляют организм человека

Поэтому дымоотводящим каналам должно уделяться повышенное внимание как на этапе выбора конструкции и материалов, так и при регулярной эксплуатации системы отопления

Продукты сгорания топлива в газовом котле очень опасны для человеческого организма, поэтому дымоход должен работать чётко и без сбоев

Обустройство дымоходов должно соответствовать требованиям СНиП 2.04.05–91 и ДБН В 2.5.20–2001. Планируя установку котла и дымохода, нужно в первую очередь изучить требования указанных документов и строго соблюдать их от этапа проектирования до ввода в эксплуатацию. Проект устройства нужно обязательно согласовать с газовой службой.

Исходные данные при выборе дымохода для газового котла следующие:

Температура выходящих газов составляет порядка 150 oC, поэтому можно использовать трубы из любого материала. Конструктивно дымоход лучше строить из двустенных сэндвич-труб с базальтовым утеплителем, что позволит снизить конденсацию печных газов.
При использовании газового котла обязательно устройство оборудования вытяжной вентиляции диаметром не менее 100 мм.
Обязательна разработка и утверждение проекта устройства отопления и вентиляции.

Естественным решением будет выбор двухстенной трубы из нержавеющей стали аустенитного класса, устойчивой к воздействию химически активных веществ, особенно для внутренней трубы. Проверить это можно магнитом — хорошая нержавейка его не притягивает. Наружная труба может быть изготовлена из оцинкованного листа.

Сэндвич-труба представляет собой двухстенную конструкцию из металлических труб, заполненную утеплителем

Вентиляционный канал из помещения котельной монтируется одновременно с дымоходом. Для него можно использовать пластиковые трубы.

По окончании работ по монтажу дымохода и вентсистемы необходимо получать акт ввода в эксплуатацию в ВДПО (Всесоюзном добровольном пожарном обществе).

Выбирая котёл для отопления, нужно учитывать реальные условия его установки.

В первом приближении мощность котла должна составлять не менее 1 кВт на 10 квадратных метров площади.
Если кроме отопления котёл планируется использовать для ГВС, нужно устанавливать двуконтурные агрегаты с бойлером косвенного или прямого нагрева. Контур ГВС для одной или двух точек разбора может быть устроен отводом от магистрали отопления в одоконтурном котле.
Следует учитывать, что все настенные котлы энергозависимы, поскольку их система управления работает от электроэнергии, при перебоях с её подачей потребитель остаётся без тепла.
Самым надёжным в этом отношении будет газовый котёл в напольном исполнении с ручными регулировками режима горения.
Для настенных энергозависимых котлов возможно использование источника бесперебойного питания, поддерживающего работу котла в течение нескольких часов после отключения электроэнергии.
Самыми безопасными считаются котлы с топками закрытого типа и коаксиальным дымоходом.

Выбор изоляционных материалов

Итак, как правильно установить печь в доме с дымоходом через стенууже понятно, поэтому нужно рассмотреть вопрос об утеплении наружной части конструкции. Если используется сэндвич-система, то эту процедуру можно не проводить (кроме места прохода элемента сквозь стену). Утеплитель должен быть огнеупорным. Разрешено применять такие материалы:

Каменная вата. Это оптимальный вариант для деревянного дома. Материал прост в использовании, не содержит вредных веществ, не горит и не тлеет. Вата не только не горит, но и предотвращает распространение открытого пламени.

Утепление конструкции на улицеИсточник teplo.guru

Асбест. Многие мастера отказываются от его использования. В составе материала присутствуют токсические вещества-канцерогены. Однако, он обладает высокими изоляционными качествами и никак не контактирует с человеком.
Суперсил. Современный утеплитель, который не горит, обеспечивает хорошую изоляцию. Недостатком материала считается его высокая стоимость.
Базальтовый картон. Для него характерен длительный срок эксплуатации. Изолятор относительно дешёвый, устойчивый к воздействию высокой температуры. В составе материала нет токсичных веществ, а по качествам он лучше минеральной ваты.

Утеплённая конструкция может выглядеть не очень презентабельно, но без этого этапа не обойтись. Без утепления внутри конструкции будет собираться конденсат. Он не только ухудшит влагу, но и будет негативно воздействовать на металл.

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).

Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!

Цитата мудрости: Ничто так не учит, как осознание своей ошибки. Это одно из главных средств самовоспитания.

Монтаж

При установке коаксиальных устройств имеется ряд правил, которые нужно соблюдать, и для коллективных систем эти правила выглядят следующим образом:

Дымоход можно монтировать только вертикально, а его край должен находиться минимум на 1,5 м выше уровня кровли;
Все продукты сгорания поступают в общую трубу посредством отдельного отвода, выведенного из каждого котла;
Дымоотводные каналы нельзя проводить через жилые помещения;
Дымоход цокольного уровня можно располагать на высоте не менее 2 м над уровнем земли;
Край дымохода нужно устанавливать не ближе 1 м от окон, дверей или балконов;
Выводить дымоход в оконные приямки цокольных помещений запрещено.

К индивидуальным дымоходам предъявляются иные требования:

Выведенный на крышу дымоход должен располагаться на расстоянии не менее 0,5 м от конька;
Выходное отверстие не может быть расположено ближе 1,5 м относительно топочной камеры;
Диаметр дымоотводного канала не может быть меньше диаметра выходного патрубка котла;
Дымоход можно располагать на расстоянии не менее 0,5 м от окон и дверей (если дымоход находится под ними, то минимальное расстояние увеличивается до 1 м);
Горизонтальный вывод дымохода нужно располагать на высоте более 2 м относительно уровня земли;
Между краем дымохода с дефлектором и глухой стеной должно быть не менее 2 м расстояния (при наличии окон и дверей в стене расстояние увеличивается до 5 м, а если дефлектор отсутствует – до 8 м);
Для защиты дымохода от воздушных завихрений можно использовать диафрагму из тонкого металлического листа, которая располагается на расстоянии 0,4 м от оголовка;
Минимальное расстояние от дымохода до газовой трубы составляет 0,2 м.

Соблюсти эти требования довольно просто, поэтому все монтажные работы можно выполнить самостоятельно. В первую очередь нужно подобрать подходящее место для установки отопительного оборудования.

Дальше нужно выполнить расчеты и составить проект, в котором должны учитываться следующие моменты:

Расстояние между патрубком напольного газового котла и отверстием в стене должно составлять больше 1 м, а в случае с настенным оборудованием это расстояние можно уменьшить до 0,5 м;
Коаксиальный дымоход для газового котла не может иметь более двух изгибов;
Максимальная длина горизонтальных участков дымохода составляет 1 м, а вертикальных – 5 м;
Для систем с принудительной тягой, проходящих через стену, вертикальная часть дымохода не требуется;
Горизонтальную трубу нужно устанавливать под углом в 3 градуса к котлу (конденсационный уклон) или от котла;
Общая длина дымоотвода не может превышать 3 м (вертикальные участки могут быть удлинены до 5 м);
При подготовке прохода в стене нужно оставить 10-мм зазор (если стена или перекрытие выполнены из горючих материалов, зазор нужно увеличить до 50 мм);
Стыковать элементы дымохода в стенах и перекрытиях нельзя.

Когда все аспекты конструкции продуманы, можно приступать к их реализации. После установки котла необходимо высверлить в стене отверстие на том месте, где оно должно располагаться. К котлу при помощи хомута прикрепляется коаксиальная труба. Каждый участок дымоотвода соединяется с остальными посредством хомутов, а к стенам конструкция крепится посредством кронштейнов. Горизонтальная часть трубы заводится в отверстие, а свободное пространство между ними заполняется негорючим материалом. Стыки деталей оснащаются жаростойкими уплотнителями.

Если дымоход проходит сквозь горючие материалы, то в точках соприкосновения нужно выполнить утепление коаксиального дымохода от газового котла. Выходящий на улицу кусок трубы в таком случае желательно увеличить до 0,6 м, чтобы деревянные стены не контактировали с разогретым дымом – несмотря на пожаробезопасность коаксиальных дымоходов, минимальные меры пожарной безопасности все же должны приниматься.

В любом случае, снаружи конструкция заполняется монтажной пеной и закрывается декоративными элементами. Когда сборка дымохода завершена, ее нужно проверить на предмет герметичности и эффективности тяги.

Почему при монтаже дымохода через деревянную стену следует обратиться к специалистам

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Делать выход лучше с использованием готовых проходных узлов. Устанавливать их герметично могут специалисты, имеющие определенные навыки Даже зная, как проводят дымоход через деревянную стену от камина или металлической печки, не стоит рисковать, а доверить работу профессионалам. Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами

Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора

Важно очень строго выдерживать расстояние от стены, древесину вблизи дымохода обрабатывают специальными составами. Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора. При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Продумывая боковой дымоотвод, важно оценивать мощность теплогенератора. При соблюдении правил дымоход будет безопасным, при небольших затратах можно будет установить камин или дополнительную печь

Монтаж сэндвич-дымохода через стену

При выводе дымовой тубы через стену есть два способа. Первый вариант (на фото слева) — поднять его в помещении ближе к потолку, и там вывести. Второй — сделать вывод на уровне дымового патрубка от котла. В этом случае почти весь дымоход оказывается на улице.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Подготовка места под установку печи и установленный в стену ППУ с куском трубы

В стене проделывают отверстие. Его размеры определяются СНиПом -расстояние от трубы до негорючих стен должно быть не менее 250 мм со всех сторон, а до горючих — 450 мм. Получается солидная дыра, особенно если говорить о стенах из горючих материалов. Есть один момент, при помощи которого можно уменьшить размеры отверстия под проход сэндвича: сделать размеры по нормам негорючих стен и обшить проем негорючим материалом.

Пример организации прохода сэндвич трубы через стену

Проем может быть круглым или квадратным, лишь бы выдерживались противопожарные нормы. Квадратные отверстия делать и обшивать проще, потому чаще делают их.

Вот так выглядит заделанный листом металла проход трубы через стену

В данное отверстие вставляется проходной узел — короб из негорючего материала. В него заводится сэндвич труба дымохода, фиксируется по центру. Все зазоры закладываются жаростойким утеплителем, дыра с двух сторон закрывается негорючим материалом. Обычно это лист металла.

Со стороны помещения вставляется проходной узел. В данном случае он из минерита, но может быть и металлический

Один важный момент: разрабатывать дымоход надо так, чтобы внутри стены не было стыка двух труб. Все стыки должны быть видимыми и обслуживаемыми.

Далее надо сделать или установить готовый опорный кронштейн, который будет держать весь вес трубы. Конструкция может отличаться в деталях, но основная идея одна — опорная площадка, которая при помощи упоров передает вес на стену.

Самодельная опорная площадка для наружного сэндвич дымохода из уголоков 50*50 мм и 40*40 мм

Сделанная своими руками опорная площадка из перфорированного уголка

Конструкция из П-образного металлического профиля

Подобную конструкцию можно сварить из профильной трубы небольшого сечения 25*25 мм или 25*40 мм.

Как видите, к трубе, которая проходит через стену, подсоединяется тройник. В нижней части находится съемный стакан, в котором скапливается конденсат. Некоторые модели имеют внизу штуцер с небольшим краном. Это еще удобнее — не надо снимать стакан, можно подключить к штуцеру шланг, вывести его в какую-то емкость (он очень токсичен, так что сливать его возле дома не надо) и сливать простым поворотом крана.

Далее туба выводится на требуемый уровень. Так как в данном случае расстояние до конька явно будет больше чем 3 м, можно чтобы высота дымохода была немного ниже конька — не ниже, чем на 10° по отношению к горизонтальной линии, проведенной от уровня конька.

Вывести дымоход желательно выше конька

Но так как данный дом находится в низинке, для обеспечения тяги трубу подняли даже выше конька. К стене она крепилась хомутами из нержавейки, с шагом немногим более метра. На крыше поставлены растяжки из стального прута диаметром 6 мм. Для установки растяжек есть специальные хомуты «с ушками», к которым и крепятся растяжки.

Крепление растяжек к дымоходу из сэндвич туб

Еще один важный момент, про который многие забывают: в месте установки трубы, на крыше надо установить секцию снегозадержателя, иначе, по весне трубу может снести снегом (если труба не выведена в сторону фронтона, как на фото).

Сделать самому или заказать?

При неуверенности в собственных силах или отсутствии минимальных навыков строительства лучше предпочесть услуги профессионалов. Работа по проведению дымохода не отличается особой сложностью: стоимость работ по Москве рассчитывается от высоты дома и составляет около 2 000 руб. за 1 м. Общая стоимость монтажа зависит и от выбора материала (диаметр, тип, дополнительные конструкции и пр.).

Современные стройматериалы позволяют выполнить все работы своими руками: внешняя часть собирается из отдельных модулей. Изделия «сэндвич» не требуют дополнительной теплоизоляции. Перед тем как сделать трубу в бане через стену, нужно рассчитать ее высоту, учесть приобретение сопутствующих материалов и требования безопасного проведения горячей конструкции.

Материалы для изготовления дымоходов

Среди материалов, из которых возможно изготовление дымохода существует некоторое разнообразие. Основными материалами являются:

Кирпич

Для изготовления красивого и качественного кирпичного дымохода вам потребуются навыки квалифицированного каменщика. Да и себестоимость данной конструкции может сильно ударить по вашему семейному бюджету.

Стальные трубы

Такие трубы требуют хорошего отопления. При самостоятельных работах будет очень сложно добиться качественного и красивого внешнего вида конструкции.

Сэндвич трубы

Самый оптимальный вариант, который отличается своей недорогой ценой, простотой монтажа, прекрасным внешним видом и своей долговечностью.

Такой вид труб отличается значительным весом. Не стоит забывать о хрупкости такого материала.

Цемент

Такой вид дымоходом обычно используется при производстве промышленных печей, поэтому мы не будем рассматривать этот вариант.

В недалеком прошлом дымоходы изготавливались из кирпича. Но современные технологии за короткое время шагнули далеко вперед, и строительство кирпичного дымохода практически не используется в современном мире.

Перед тем как приступить к монтажу дымохода через имеющуюся стену необходимо определиться с материалом, из которого изготовлена стена. Только после этого можно приступать к приобретению необходимых материалов.

При строительстве дымохода через стену, изготовленного из сэндвич трубы стоит помнить, что такая конструкция отличается большой пожаробезопасностью, превосходная теплоизоляция изделия способствует минимальному образованию конденсата, а гладкая внутренняя и внешняя поверхность значительно снижает затраченное время при работах по очистке внутренних и внешних поверхностей.

При изготовлении дымохода через деревянную стену необходимо помнить, что необходимо минимизировать контакт горячей поверхности дымохода с деревянной конструкцией.
