Технические характеристики электронного котла галант

Оглавление

Надежные электрические котлы для отопления дома на 220 вольт

При подготовке рейтинга наилучших бытовых электрокотлов 220, учитывалось немалое количество разнообразных факторов — компания, мощность, возможность одновременной подачи тепла на отопление и ГВС, высоко экономичность процесса получения энергии.

Среди лучших дешевых настенных котлов 220в выделяются:

  1. ЭВАН Warmos-IV-5. Бюджетный аппарат российского производства, с широким набором функциональных возможностей. Несмотря на свою низкую мощность 5 кВт, котел очень хорошо работает в системе «теплый пол», а функция «антизамерзание» делает его незаменимым для частных домов площадью до 60 м2, которые можно нагреть незадолго до приезда жильцов. По состоянию на 01.11.2019, цена агрегата — 15520 руб.
  2. РусНИТ 209К котлы электрические российского производства, с конструкций хорошо адаптированной к сельским условиям проживания. Котел со 100 % автоматизацией технологического процесса, плавной регулировкой температуры греющей воды в интервале от 40 C до 80 C, способен качественно и быстро нагреть площадь помещения до 100 м2. По состоянию на 01.11.2019, цена агрегата — 12890 руб.
  3. Thermotrust ST 9 лучшая цена шведского бренда с полной сборкой в России. Модель мощностью 9 кВт рассчитана на подключение к бытовой электросети 220 В, работает с КПД выше 93.0 %. Вопреки своей бюджетной цене генератор оборудован блоковыми нержавеющими ТЭНами. По состоянию на 01.11.2019, цена агрегата — 11814 руб.

Лучшие настенные электрокотлы по критерию «цена — качество»

  1. Protherm скат 9 кr 13 относится к новинкам 2019 года. Словацкий аппарат с мягким стартом и полной автоматикой безопасности технологического процесса. Широкая линейка мощностей от 6 до 28 кВт, что дает возможность создать различную систему обогрева индивидуального дома либо квартиры, используя их в качестве основного или резервного источника теплоснабжения. К ним, возможно, подключить различные компоненты для управления, накопления и обмена информацией — электронные термодатчики, программаторы, электромагнитные клапаны и устройства для использования дифтарифного счетчика, чтобы использовать дешевую электроэнергию в ночное время суток. По состоянию на 01.11.2019, цена агрегата — 32340 руб.

  2. Vaillanteloblockve 9- очень стильный теплогенератор из Германии. Все управление производится одной кнопкой, а информация поступает на двухсегментный монитор. Непосредственно под глянцевым защитным кожухом скрыт мощный потенциал — теплопроизводительность — 9 кВт. По состоянию на 01.11.2019, цена агрегата — 37709 руб.
  3. STOUT SEB-0001-000018. Эти котлы российского производителя обеспечивают лучшее соотношение цены и функционала, способны обогреть дом до 200 м2. Именно благодаря интегрированному синоптическому терморегулятору, возможно, оптимизировать температурный режим, тем самым уменьшив удельные расходы на потребление электрической энергии. По состоянию на 01.11.2019, цена агрегата — 34900 руб.

Рынок электрокотлов медленно, но все наращивает свои обороты

До настоящего времени потребители осторожно относятся к такому выбору. К тому же ходит много слухов, что аппараты дорогостоящие и часто ломаются. Может, это было и так, на заре их развития, но сегодня технология их производства далеко шагнула вперед, оставив многие недостатки первых моделей позади

Может, это было и так, на заре их развития, но сегодня технология их производства далеко шагнула вперед, оставив многие недостатки первых моделей позади.

Самый маленький и самый большой

«Очаг-03» считается самым миниатюрным отопительным оборудованием от рассматриваемого производителя. Вес его вам может показаться смешным – всего пятьсот грамм. Но несмотря на это, агрегат развивает мощность в 3 кВт, а этого достаточно для нагрева семидесяти литров теплоносителя или помещения в 25 квадратных метров. Удельное сопротивление начинает расти с увеличением температуры носителя, со временем котел электродный «Галан» «Очаг» развивает свою максимальную мощность. За месяц постоянной эксплуатации данное оборудование потребляет примерно 500 кВт.

Компания в настоящее время предлагает своим клиентам две комплектации: «Стандарт» и «Люкс». Последняя помимо собственно котла и блока управления включает недельную регулируемую программу климат-контроля.

Что же касается наиболее мощной модели отопительного оборудования компании «Галан», то это «Вулкан-25». Такое оборудование подойдет не только для использования в квартире или доме, но и для небольшой котельной. В отличие от предыдущего варианта, номинальное напряжение составляет 380 В, поэтому вам понадобится отдельный источник питания. По сути, котел электрический отопительный «Галан» «Вулкан-25» может обогреть помещение в 850 кубических метров при месячных затратах в 3 000 кВт. Объем теплоносителя для такого котла должен быть не меньше 150 л и не больше 300 л.

Схема подключения и установка электродного котла Галант

Перед тем как устанавливать электродный котел нужно сделать контур заземления, который желательно проверить на соответствие требованиям ПУЭ. Электрический нагревательный котел для отопления потребляет значительный ток, поэтому целесообразно проложить кабель нужного сечения и соответствующий автоматический выключатель. Владельцу, как правило, не нужно ничего рассчитывать самому, подробная инструкция по подключению и установке отопительного прибора входит в комплект поставки.

Для подключения к отопительным контурам применяются следующие схемы:

  1. стандартное подключение;
  2. параллельное подключение;
  3. модульное подключение отопительного агрегата;
  4. подключение «теплого пола».

Самое распространенное — стандартное и параллельное подключение электродных котлов отопления. Начинать установку нужно с выбора места расположения агрегата. Проблема, какой купить котел для отопления дома, решается очень просто. Мощность котла должна обеспечить отопление жилища.

Например, нужен электрокотёл для отопления дома 30 квадратных метров, следовательно, его мощность должна быть не менее 3 кВт, если же требуется обогреть помещение в 90 -100 м2, то соответственно значение мощности требуется не менее 9 кВт. Цена на электрокотел 9 квт будет больше, чем на котел 3 кВт.

Если в доме планируется установка «теплого пола», то нужен котел для отопления и для горячей воды. Это может быть электродный котел, но его мощность должна быть достаточной для отопления и для нагрева воды в контуре «теплого пола». В таких случаях подключение трубопроводов отопительной системы производится через коллектор и используется дополнительный циркуляционный насос.

Виды электронных отопительных котлов Галант

Существующий рынок электрических котлов Галант для индивидуальных отопительных систем предлагает три вида их исполнения, которые отличаются своими техническими характеристиками.

Серия Очаг

Серия котлов Очаг выпускается в четырех модификациях:

  1. Очаг-2.
  2. Очаг-3.
  3. Очаг-5.
  4. Очаг-6.

Серия Очаг

Они имеют маленькую мощность от 2 до 6 кВт, рассчитаны на обогрев небольших помещений объемом от 80 до 250 метров кубических. Весят эти котлы около килограмма. При этом объем теплоносителя в общей системе отопления может составлять от 20 до 70 литров.

Габаритные размеры серии котлов Галант Очаг в длину имеют от 25 до 33,5 см, в диаметре 35 мм. Работают от обычной сети напряжением 220 Вт.

Серия Гейзер

Серия котлов Галант Гейзер выпускается двух модификаций:

  1. Гейзер-6.
  2. Гейзер-9.

Рассчитаны эти отопительные котлы для обогрева помещений внутреннего объема от 250 до 340 кубических метров.

Гейзер Крос

Для обустройства отопительных котлов Гейзер необходима трехфазная сеть напряжением 380 Вт.

При правильной теплоизоляции котлы Галант Гейзер расходуют от 2,5 до 4 кВт электроэнергии в час. Весят они около 5 килограмм, изготавливаются длиной порядка 40 сантиметров. Объем теплоносителя в отопительной системе, где установлены эти нагреватели, может быть от 50 до 200 литров.

Серия Вулкан

Самым большим электронным обогревателем Галант является его модификация, именуемая Вулкан. Эти нагревательные приборы весят 5,7 килограмма, имеют мощность 25 кВт, работают от трехфазной сети 380 Вт, обогревают помещения до 850 кубических метров.

Разновидности оборудования

Электронные котлы Галан представлены тремя линейками моделей:

  • Очаг;
  • Вулкан;
  • Гейзер.

Электродный котел Галан Очаг 6, 5 и 3

Цифры в конце названия модели означают мощность устройств, которые внешне очень похожи. Вес котлов Очаг от 0,9 до 1,1 кг, а длина зависит от модели:

  • Галан Очаг 6 имеет длину в 335 мм;
  • Галан Очаг 5 – 320 мм;
  • Галан Очаг 3 – 275 мм.

Это самые компактные аппараты, которые работают от напряжения в 220 вольт и могут отапливать помещения площадью в 80–250 м2.

Купить котлы модели Очаг можно на официальном сайте компании Галан, где оборудование мощностью в 6 кВт стоит 4 050 рублей, а в 2 кВт – 3900 рублей.

Отопительные котлы Гейзер

Оборудование с высокой мощностью (от 6 до 15 кВт) и средними габаритами способно обогреть помещение площадью до 200 м2. Устройства Гейзер имеют вес в 7 кг и работают от однофазной и трехфазной системы электропитания. При эксплуатации котлов рекомендуется использовать около 300 литров жидкости. Цена на котел мощностью в 15 кВт – 8 000 рублей, а на нагреватель в 6 кВт – 7 100 рублей.

Электродное оборудование Вулкан

Самая мощная система, с помощью которой можно обогревать сразу несколько домов, общий объем которых составляет не более 800 кубометров. Оборудование можно устанавливать в небольшие помещения, поскольку у него небольшие габариты и вес в 7 кг. Работают устройства от трехфазного тока и имеют мощность от 25 до 50 кВт. Их стоимость выше других моделей. На официальном сайте отопительный котел Вулкан 25 можно купить за 8 200 рублей, а цена на модель Вулкан 50 – 13 200 рублей.

К особенностям электродных котлов относится их надежность, что объясняется тем, что ломаться в таком оборудовании практически нечему. Даже если произойдет утечка теплоносителя, токи упадут до нуля и устройство просто выключится. Обо всем остальном позаботится встроенная в систему отопления автоматика.

Модели ТЭНовых котлов Галан

Работающие на основе ТЭНов устройства представлены двумя разновидностями:

  1. Очаг Турбо, Гейзер Турбо, Вулкан Турбо – созданы на основе электродных моделей, от которых отличаются конструкцией и габаритами. При мощности от 3 до 30 кВт они способны обогреть помещение объемом до 750 м3. Работать могут как от однофазной, так и от трехфазной электрической сети. Цена ТЭНовых моделей от электродных отличается незначительно и колеблется от 6 500 до 13 800 рублей.
  2. Моноблоки Галакс и Стелс – похожие на обыкновенные котлы отопления устройства, которые в своей конструкции имеют подвесной металлический прямоугольный шкаф. Модели Стелс имеют оборудованный нагревательными элементами бак и блок управления. Котлы мощность в 9 кВт стоят 24 900 рублей, а в 27 кВт – 27 100 рублей. В моделях Галакс дополнительно установлена аппаратура для контроля расхода теплоносителя, предохранительный клапан, насос для принудительной циркуляции, манометр. В связи с этим их стоимость выше – Галакс мощностью в 30 кВт стоит 37 500 рублей, а цена на модель мощностью в 9 кВт – 33 000 рублей.

Все отопительное оборудование Галан комплектуется автоматикой, с помощью которой потребитель может задавать нужную в помещении температуру воздуха и температуру радиаторов, менять ее автоматически в соответствии с потребностями в определенное время суток, включать и выключать устройство специальным контактным термостатом.

ТЭНовые котлы Галан

Выглядят такие устройства практически так же, как и электродные, однако, принцип их работы отличается. Весь процесс нагрева воды происходит в небольшой колбе, а управление ТЭНовым оборудованием осуществляется с помощью электронного блока.

Несмотря на то что ТЭНовые котлы нагревают помещение медленнее, чем электродные, они безопаснее. В таких устройствах электричество и теплоноситель не контактируют, поэтому в случае утечки — током не ударит. Для ТЭНовой системы отопления можно использовать любой вид незамерзающей жидкости и не нужно следить за уровнем соли в теплоносителе.

Принцип работы и технические характеристики

ТЭНовые приборы, как известно многим, нагревают воду благодаря использованию нагревательных элементов, как одного, так и несколькими. А электродные работают пропуская разряды электрического тока через теплоноситель.

Электродные котлы

Котлы для отопления галан созданы с применением современных технологий, и это позволяет им обладать достаточно высокой мощностью при компактных размерах. Галан для повышения качества своей продукции постоянно занимается ее усовершенствованием, поэтому вот примерные технические характеристики:

  • площадь отапливаемого помещения — от 80 до 1650 метров в кубе;
  • номинальная потребляемая мощность — от 2 до 50 кВт;
  • номинальное напряжение — 220 и 380 вольт;
  • объем теплоносителя — от 20 до 500 литров;
  • в качестве теплоносителя могут использоваться как специальные жидкости, так и вода;
  • 1 класс защиты от поражения электротоком.

Теплоносителем для ТЭНовых может быть обычная вода, или специальная жидкость Аргус-Галан.

Низкозамерзающий теплоноситель

Конечно, обычная вода удобна тем, что дешевая, очень доступная, экологически чистая и обладает очень хорошими теплофизическими свойствами. Но, вместе с тем использование воды предполагает под собой возможность коррозии рабочих элементов и регулярный ремонт, вероятную необходимость следить за свойствами воды и ее замену.

Для электродных вариантов обычная вода не подойдет – электрического сопротивления будет недостаточно, а вот примесей, способных засорить систему, в избытке. В течение первых 3-4 лет устройство полностью выходит из строя. Для них лучше использовать именно спецжидкость, или специальным образом подготовленную дистиллированную воду.

Как правильно подготовить воду для теплоносителя

Если вы предпочитаете выбрать воду, то ее нужно соответственно подготовить. Обыкновенная вода «из-под крана» не подходит для электродных аппаратов, только дистиллированная. Для измерения сопротивления нужно взять амперметр.

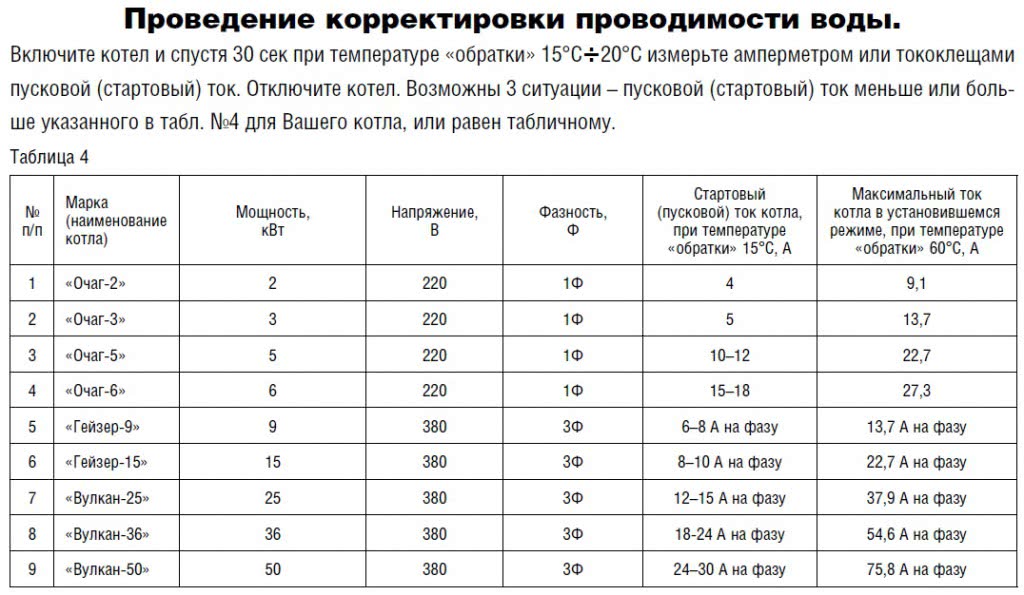

Таблица корректировки электрической проводимости воды

  1. При запуске замеряется пусковой ток амперметром, и показания сверяются с таблицей (она представлена в руководстве по установке и эксплуатации).
  2. Если результаты не соответствуют необходимым, и ток меньше расчетного, добавляют солесодержащий раствор – 1 ч.л. соли на 100 литров за один этап.
  3. При превышении расчетных показателей используют только чистую дистиллированную воду, что позволит скорректировать удельное сопротивление жидкости. Именно это – важнейший показатель для качественной работы электродов.

Покупка и доставка

Реализуем отопительные приборы от проверенных брендов, а также российские чугунные радиаторы отопления, системы теплых полов, трубы и арматуру. Принимается наличная и безналичная оплата, есть скидки на крупных заказах и для постоянной клиентуры. Доставка заказов по Москве и области осуществляется в минимально возможные сроки. Для дополнительных консультаций, помощи в выборе отопительного оборудования и компонентов систем, а также для непосредственного оформления заказа, обращайтесь к менеджерам компании. На сайте указаны номера контактных телефонов, можно воспользоваться опцией обратного звонка, а также написать менеджерам через форму обратной связи.

Модельный ряд

выпускает электрические котлы двух типов — электродные и ТЭНовые. Они отличаются мощностью и типом питающего напряжения — одно- и трехфазные. Ими можно отапливать жилые и производственные помещения.

Для удобства покупателей модельный ряд поделен на серии.

  • Очаг. Однофазные бытовые устройства мощностью от 2 до 6 кВт.
  • Гейзер. Подключаются к трехфазной сети. Мощность 6, 9 и 15 кВт.
  • Вулкан. Питание трехфазное, 380 вольт. Мощность 25, 36 и 50 кВт.

К модельным наименованиям серий ТЭНовых котлов добавлено определение «Турбо».

Кроме того, котлы отопления опционально оснащаются набором приборов управления.

  • Эконом. Прилагается электромеханический регулятор температуры.
  • Стандарт. Электронный регулятор температуры.
  • Комфорт. Добавлен еще и электронный программатор температуры.

Котлы электродного типа

Котел «Галан» — это труба, по оси которой установлен электрод из нержавеющей стали, подключаемый к фазной линии. На ней два патрубка — один входящий, для поступления холодной воды, другой выходящий, через который в систему отопления выбрасывается нагретый теплоноситель. Она же играет роль второго электрода, подключаемого к контуру заземления здания.


Электродные электрокотлы «Галан»

Поскольку процесс нагрева идет очень интенсивно, а труба довольно узка, нагретая жидкость может двигаться только в одну сторону. Естественные нисходящие конвекционные потоки в ней отсутствуют. Поэтому конструкторы котла назвали его проточным, хотя правильнее применить определение «насос с пульсирующей подачей среды». Именно из-за пульсации давления к выходному патрубку рекомендуется подключать металлическую, а не металлопластиковую трубу, которая в таких условиях расслаивается.

Таблица. Технические характеристики крайних по производительности устройств сведены в таблицу.

Очаг 2 Вулкан 50
Тип Электродный
Мощность (кВт) 2 50
Питающее напряжение Переменный, 220 в, 50 Гц Переменный трехфазный, 380 вольт
Номинальный ток (А) 9,1 37,9
Отапливаемый объем (м3) До 75 1750
Габариты (мм) 320×110×80 650×200×250
Вес (кг) 1,5 11,5

Степенью нагрева управляет электронный блок. Он монтируется отдельно и может быть заменен более совершенным устройством. Основной датчик установлен в «обратке». В прямой магистрали — аварийный, не допускающий повышение температуры свыше 85°С. Схема подключения тепловых магистралей и электрических линий приведена на рисунке ниже

Обратите внимание, что в состав дополнительного оборудования, кроме автоматического выключателя, включено УЗО. Это обязательное требование техники безопасности, поскольку корпус котла является частью электрической цепи

Котлы на ТЭНах

ТЭНовые отопительные котлы «Галан» изготавливаются в тех же корпусах, что и электродные. Модельный ряд делится на серии по тому же принципу. Водонагреватели «Очаг» внешне отличаются лишь количеством подведенных проводов. У «Гейзера» и «Вулкана» корпус перевернут, а оба патрубка выведены на боковую сторону.


ТЭНовые электрокотлы «Галан»

Особенностью их устройства является наличие нескольких ТЭНов, что позволяет ступенчато управлять мощностью (производителем не предусмотрено, но переделка возможна). Они оснащаются теми же блоками управления, что и котлы электродного типа.

Технические характеристики приведены в таблице

Очаг Турбо 7,5 Вулкан Турбо 30
Мощность (кВт) 7,5 30
Питающее напряжение Однофазный переменный ток 220 в 50 Гц Трехфазный, 380 в 50 Гц
Количество ТЭНов 3х2,5 6х5
Количество ступеней мощности 1 1
Номинальный ток (А) 13,7 45,5
Объем отапливаемого помещения (м3) До 200 До 750
Габариты (мм) 540×160×95 520×200×250
Вес (кг) 5 13

Схема подключения и установка электродного котла Галант

Перед тем как устанавливать электродный котел нужно сделать контур заземления, который желательно проверить на соответствие требованиям ПУЭ. Электрический нагревательный котел для отопления потребляет значительный ток, поэтому целесообразно проложить кабель нужного сечения и соответствующий автоматический выключатель. Владельцу, как правило, не нужно ничего рассчитывать самому, подробная инструкция по подключению и установке отопительного прибора входит в комплект поставки.

Для подключения к отопительным контурам применяются следующие схемы:

  1. стандартное подключение;
  2. параллельное подключение;
  3. модульное подключение отопительного агрегата;
  4. подключение «теплого пола».

Самое распространенное — стандартное и параллельное подключение электродных котлов отопления. Начинать установку нужно с выбора места расположения агрегата. Проблема, какой купить котел для отопления дома, решается очень просто. Мощность котла должна обеспечить отопление жилища.

Например, нужен электрокотёл для отопления дома 30 квадратных метров, следовательно, его мощность должна быть не менее 3 кВт, если же требуется обогреть помещение в 90 -100 м2, то соответственно значение мощности требуется не менее 9 кВт. Цена на электрокотел 9 квт будет больше, чем на котел 3 кВт.

Если в доме планируется установка «теплого пола», то нужен котел для отопления и для горячей воды. Это может быть электродный котел, но его мощность должна быть достаточной для отопления и для нагрева воды в контуре «теплого пола». В таких случаях подключение трубопроводов отопительной системы производится через коллектор и используется дополнительный циркуляционный насос.

Характеристики электродных котлов отопления

Электрические электродные котлы отопления обладают некоторыми положительными свойствами:

  • Прежде всего, это высокий КПД, стремящийся к 100%.
  • Довольно маленькие размеры при высокой мощности, если сравнивать с другими видами котлов.
  • Не требуется наличие такого элемента, как дымоход.
  • Котел может сам поднять давление в системе отопления.

Электродный котел занимает очень мало места

  • Нет опасности аварии, когда недостаточно теплоносителя в котле. Он просто остановит свою работу, так как не будет электроцепи между электродами.
  • Благодаря малой инертности есть возможность эффективно управлять температурными режимами в то время, как котел работает с автоматикой. В результате – работа котла становится менее затратной, так как температура в помещениях всегда будет на том уровне, который задан контроллеру.
  • Перепады в напряжении не страшны ионному котлу – просто изменится его мощность.
  • Это еще и выгодно, и практично – ионные котлы отопления, технические характеристики их позволяют устанавливать их как дополнительный источник тепловой энергии, а также есть возможность ставить несколько таких котлов одновременно.
  • Такие котлы являются безопасными для экологии.

Но стоит выделить несколько недостатков электродных котлов:

  • Электродный котел отопления потребляет только переменный ток, а при постоянном будет электролиз воды.
  • Нужно соблюдать высокие требования к электролитическим характеристикам носителя тепла. Если они изменятся – качество работы котла, то есть, выработка тепла, будет снижено.
  • Такой котел требует обязательного заземления, собственно, как и любой котел с ТЭНом.
  • Температура нагревания носителя тепла не должна быть более 75 градусов, так как энергопотребление котла значительно повысится.
  • На электродах может появиться накипь, вследствие чего мощность котла может стать ниже.

Накипь приводит к разрушению ТЕНов

  • Необходимо оснащать отопительную систему насосом циркуляции.
  • Из-за переменного тока электроды изнашиваются, поэтому придется их менять.
  • Если отопительный контур завоздушиться, процесс коррозии только ускорится.
  • Если ваша система одноконтурная, то нагретую воду нельзя будет использовать для бытовых целей.
  • Работы по устройству и наладке таких котлов требуют привлечения специалистов.
  • Теплоноситель для электродных котлов отопления в процессе работы будет иметь разную электропроводность, которую нужно будет контролировать. Для этого потребуются знания и оборудование.

Вывод

Электродные котлы от Галант являются отличной альтернативой ТЭНовым, однако, не лишены некоторых недостатков, которые необходимо учитывать при выборе. С помощью этого оборудования можно реализовать отопление как в частном доме или квартире, так и на предприятии.

Из видео в данной статье можно подчерпнуть дополнительную информацию по этой теме.

Способ нагрева жидкости протекающим через нее электрическим током был известен давно, практически с момента активного изучения электрических явлений. Физика процесса нагрева подробно описана в трудах по электротехнике. Этот простой способ обогрева впервые применили военные для обогрева помещений подводных лодок и кораблей. Компания «Галант» одна из первых разработала электрический котел Галант, который нашел широкое применение для отопления частных домов, квартир и производственных помещений.

в дистиллированной воде растворить

По своему устройству электрокотлы Галант предельно просты. Одним электродом служит корпус, который обязательно нужно заземлить, а второй электрод, подключаемый к фазе, находится внутри котла и изолирован от корпуса.
