Как правильно подключить щиток в гараже

Монтаж электрощитка

Самое простое решение – приобрести готовый электрощиток в гараж. Такие приборы уже отвечают всем требованиям. Однако следует знать, какое именно устройство подойдет для установки в своем гараже.

Они имеют множество отличий:

• Электрощитки выполняются в нескольких вариантах. Они могут представлять собой закрытые короба или открытые панели. Зависит выбор таких электрощитков от предпочтений владельцы гаража.
• В базовой комплектации такого оборудования имеется специальный счетчик электроэнергии.
• Для каждого помещения необходимо подбирать индивидуальный счетчик в электрощиток.

Выбор электрощитков тоже имеет несколько тонкостей:

• Внешне электрощиток представляет собой ящик с дверцей. Обычно он выполняется небольших размеров. В него встраивается выключатель входного варианта. Он нужен, чтобы имелась возможность в любую минуту обесточить определенную ветку сети.
• В электрощите имеются предохранители и счетчик. Их должно быть столько же, сколько и разводок в гараже.
• Довольно комфортно и безопасно устанавливать предохранители автоматического типа. В случае необходимости они обесточивают нужные ветки самостоятельно.
• С установкой электрощитка редко возникают сложности. Обычно прибор крепится на металлическую платформу. Кроме того, существуют и альтернативные варианты. К примеру, в качестве платформы может использоваться плита из асбестоцемента.
• Необходимо устанавливать электрощиток в гараже в месте, которое располагается рядом со входом в гараж.
• Кроме того, необходимо оборудовать подход к электрощитку таким образом, чтобы он был максимально удобным. Лучше не ставить рядом с прибором громоздкие предметы и не складывать коробки.

Внимание! При соединении магистралей с разводками следует соблюдать все правила, которые имеются в инструкции по безопасности. Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации

При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше

Собирать электрощиток требуется своими руками только в том случае, когда есть уверенность в собственной квалификации. При этом следует просмотреть несколько фото разводки и подключений в приборе. Затем можно начинать работы по установке. При отсутствии квалификации лучше купить готовый прибор. Однако при выборе изделия следует выполнять рекомендации, данные выше.

Проектирование рабочей схемы электрощитка

Когда необходимо изготовить электрощиток для гаража, обязательно принять к сведению и учесть максимальное значение допустимого тока нагрузки, на которое рассчитана сама электросеть. В ряде случаев, как вариант решения проблемы последующей эксплуатации, придется отказаться от ряда приборов, потребляющих ток. К сведению принимаются следующие моменты:

Каждый потребитель обязательно должен быть подключен к сети энергоснабжения через электрощиток. Данное правило актуально в том случае, когда принимается решение подключить к сети сразу несколько частных домовладений. Самым оптимальным решением для обеспечения защиты послужат выключатели автоматического типа, которые при необходимости легко демонтировать. Дополнительно к распределительным автоматам необходимо предусмотреть и установку вводного устройства, выбрать который можно, опираясь на показатели работы сети питания. Если необходимо подвести напряжение однофазного типа, агрегат необходимо устанавливать на 220В, при подводе трехфазного — на 380В. При необходимости подключения к сети промышленного аппарата необходимо подвести трехфазную сеть. Осуществляется подобный подбор предохранительных элементов исключительно по типу потребителей, параметров номинального тока и напряжения. Все указанные данные можно запросто обнаружить, просмотрев паспорт к продаваемому оборудованию. Как показывает практика эксплуатации, ток отключения агрегата не должен быть больше, нежели чем номинальный. На бытовые розетки устанавливаются исключительно автоматы дифференциального типа, другие же потребители могут без проблем быть подключены посредством использования стандартных элементов. Допускается также подключение электрических приемников, отнесенных к одной категории через установленный общий автомат. К примеру, это касается непосредственно элементов освещения. На практике, сварочный аппарат является наиболее энергоемким потребителем среди всех используемых в работе

Именно по этой причине важно предусмотреть дополнительные затраты мощности, рассчитать актуальный запас. В частности, стоит отметить, что элементы освещения, бытовые розетки должны подключаться исключительно через предохранитель, рассчитанный на 16А, в то же самое время сварочный агрегат потребует установку элементов не менее чем 50А

Ориентироваться при последующем монтаже оборудования стоит исключительно на проведенные расчеты, если установлено, что приемников одной категории установлено несколько. Также важно принимать к сведению и паспортные данные оборудования, завяленные производителем. Стоит обязательно предусмотреть установку в конструкцию дополнительно одного резервного автомата, рассчитанного на 16А. При этом одним из обязательных условий (и выгодных с точки зрения обслуживания дома), устанавливается счетчик электрической энергии, в соответствии с заявленными требованиями коммунальных служб. Важно предусмотреть в конструкции и элемент заземления, что регламентировано требованиями принятого в настоящее время свода ПЭУ. В таком случае, необходимо проследовать рекомендации и применять систему TN. Конкур заземления в этом случае выполняется исключительно из прутков круглого сечения диаметром порядка 15 миллиметров. Это решение принимается в том случае, когда контур для системы полностью отсутствует. Разработчику необходимо определиться в будущем и с вопросом выбора корпуса для последующего щитка. В настоящее время в продаже предлагаются специальные шкафы, как открытого, так и закрытого типов. Учитывая, что гараж в соответствии с принятыми нормами относится объектам повышенной опасности, стоит отдать предпочтение конструкциям именно закрытого типа. Связано это также с тем, что в воздухе могут витать пары вредных смесей, способные навредить отдельным элементам системы и приборам, устанавливаемым внутри
Также необходимо обратит внимание на степень защиты агрегат, которая должна иметь показатель соответствующий IP20. Стоит отследить тот факт, что шкаф должен оснащаться установленными рейками DIN

Устройство заземления

Заземление для гаража – крайне важный элемент электропроводки. Повышенная влажность и обилие металла делают небезопасной работу с электроинструментом, не имеющего подключения к заземлению.

Схема размещения электродов в грунте может быть любой. Это может быть треугольник, Т-образная схема и т.п. Т-образное размещение в условиях гаража применяется чаще всего. Два электрода можно вбить в дно смотровой ямы, а два других – в углы либо со стороны ворот, либо у задней стенки.

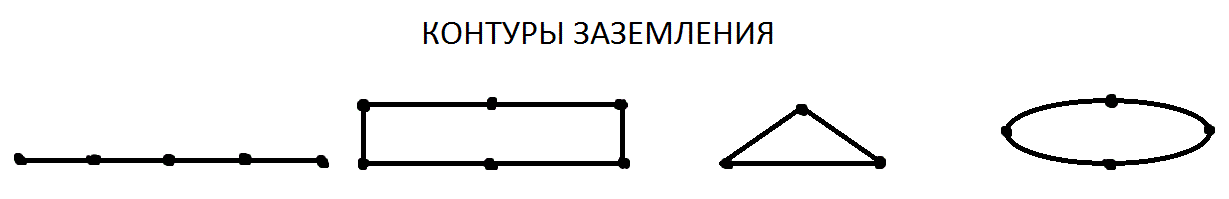

Контуры заземления

В качестве электродов можно использовать металлические уголки длиной 2-2.5 м. Сечение – от 50х50 мм. Как вариант, можно вбить металлическую трубу со стенками толщиной не менее 3.5 мм. Диаметр трубы должен быть не меньше 32 мм. Оптимальное расстояние между электродами – 1.2 м.

Для соединения электродов между собой и подключения к электрощиту применяют медный и алюминиевый провод. Для первого сечение должно быть не менее 6 кв.мм., Для второго – не менее 16 кв.мм.

Чтобы провод имел наиболее плотный контакт с контуром заземления, к уголкам можно приварить болт, либо воспользоваться накидной клеммой.

Обустройство электрического щитка в гараже – это не только необходимость следования нормам закона. Правильно собранный щиток это еще и собственная безопасность, и гарантия от пожара из-за проводки. Поэтому к проектированию электрощита и его монтажу желательно подойти со всей полнотой ответственности.

Зачем устанавливать электрический щит в гараж

Электрощиток для гаража

При монтаже и регистрации устройства гараж становится помещением, которое необходимо полноценно обустроить, чтобы оптимизировать его функциональные возможности. При выборе оборудования заранее должна продумываться и планировка, площадь помещения. Обусловлено это тем, что именно эти факторы определяют объемы потребляемой электроэнергии. Для максимального комфорта помещение делят на несколько зон:

• Основная часть, предназначенная для хранения автомобиля.
• Дополнительная зона, предназначенная для хранения инструментов, а также размещения рабочей зоны и ремонтной ямы.

Многие автовладельцы сами проводят шиномонтаж и прочий ремонт, следовательно, освещение в помещении требуется полноценное. Для осуществления большого количества работ, требуется установка качественного щита.

Правильный выбор оборудования и инструмента

При выборе электрощитка в гараж, следует обратить внимание на несколько факторов:

1. Место расположения устройства. Если оно будет на улице следует выбирать влагоустойчивые модели.
2. Материал блока – пластик или металл. Щиток, расположенный на улице, лучше выбирать железный, так как он более устойчив к повреждениям.
3. Дизайн дверцы —прозрачная или металлическая. Зависит от условий содержания электрощитка.
4. Способ установки — конструкция будет встраиваемая или навесная. В зависимости от состояния стены гаража и веса щитка.
5. Сколько модулей необходимо. Их рекомендуется устанавливать в запасе, чтобы всегда можно было подключить дополнительные элементы. Например, в случае с трехфазным УЗО понадобится 4 модуля.
6. Нужно ли оснащать гаражный щиток зарядным устройством.

Конструкция электрощитка

Электрощиток – это необходимое в каждом гараже устройство, без которого не обойтись в том случае, если вы хотите оснастить это помещение электричеством. Такое  устройство позволяет правильно распределить электроэнергию между всеми приборами.

Его можно собрать своими руками. Однако стоит это делать самостоятельно лишь в том случае, если вы имеете представление об электрике и работах, связанных с ней. Ведь если вы оберете его неправильно, то ваш гараж может даже сгореть.

Чтобы правильно собрать прибор, необходимо знать, как он устроен. Его схема достаточно проста:

1. Устройство представляет собой коробку со встроенным внутри выключателем. Этот выключатель отвечает за вашу безопасность. Он позволяет обесточить гараж в необходимый момент.
2. В щитке также всегда имеются счетчик электроэнергии и предохранители. Количество последних должно совпадать с количеством разводок в гараже.
3. Лучше, если предохранители будут автоматическими. В этом случае при угрозе они сами обесточат ваш гараж.

Как видите, щиток устроен достаточно просто. Но при это его монтаж простым назвать нельзя. Это очень ответственная работа от которой зависит ваша безопасность.

Дифференциальные автоматы

Предназначены для автоматического отключения электроснабжения в случае перегрузки для защиты от возгорания. Также позволяют быстро отключить электропитание при необходимости доработки электропроводки. Принято разделять помещение на группы потребителей, для каждой из которых устанавливается свой автомат. Как минимум устанавливают по одному автомату на освещение и розеточную группу.

Если потребителей много, и соответственно имеется несколько розеточных групп, для каждой из них устанавливают отдельный автомат. Номинал автомата определяют исходя из максимальной нагрузки и сечения провода.

Что собой представляет электрощиток

Распределительный электрощит — небольшая панель, которая используется для установки оборудования, отвечающего за оснащение помещения электричеством. Многие считают такие устройства очень удобными, так как в них можно установить все необходимые рубильники и электротехнические механизмы. Это упрощает отключение гаражного помещения от электричества, так как для этого достаточно воспользоваться несколькими рычажками.

При изготовлении щитов пользуются легкими материалами, которые упрощают их установку в гараже. Большинство моделей оснащается специальными защитными дверцами, которые замыкаются на ключ. Они помогают предотвратить случайный контакт с оборудованием, находящимся внутри. Некоторые современные модели имеют дверцы, которые закрываются герметично. Это защитит распределительный щит от осадков, если он установлен снаружи гаража.

Зарядные устройства

Лучше выбирать электрощиток, который можно подключать к зарядному прибору. Нередко в гаражах используется устройство для зарядки. Особенности таких электрощитков:

• Он должен относиться к приборам силового вида. При отсутствии такой возможности электрощиток с зарядкой может быть подключен к трансформатору, отвечающему за подвал.
• Электрощиток с зарядкой, выполненный своими руками, часто представляет собой устройство, которое следует выполнять по той же схеме, что и автотрансформатор ЛАТР 2. Он может работать только с нагрузкой 2 А. Мощность такого устройства составляет 500 Вт. При этом напряжение трансформатора не превышает 250 В.

Трансформатор, заводской или самодельный, который используется для зарядки аккумулятора имеет несколько преимуществ:

• Развязка выполняется гальванической. В этом случае напряжение делят на первичное и вторичное.
• Постоянное увеличение выходной силы электричества. Сам транформатор способен выдавать лишь 2 А. Именно поэтому его необходимо увеличить.

Работают трансформаторы типа Т-1 по следующему принципу:

• Напряжение посредством трехполосного тумблера подается на выпрямитель ВД-1.
• Затем оно стабилизируется. Проходя по тумблеру, напряжение подается на используемые клеммы.

• Необходимо, чтобы силовой тумблер находился на выходе от тумблеров. С помощью этого устройства можно отключить подачу тока к клеммам в любой момент.
• Клеммы, выводящие 12 В, нужны, чтобы обеспечить стабильность работы прибора и дополнительных двигателей, которые имеются в автомобиле.
• Клеммы, способные выдавать 27 В, могут применяться не очень часто. С их помощью возможна одновременная зарядка нескольких аккумуляторов. На таких клеммах сила тока будет ниже, чем в случае с предыдущими.

Схема электрощитка в гараже при использовании трансформатора Т-1 имеет такие особенности:

• К расположенным отдельно друг от друга выводам подсоединяется первичная обмотка. Они должны быть отделены от тех выводов, к которым ведется обмотка вторичного вида.
• Выводы, соединенные со вторичной обмоткой, должны быть совмещены с магистралью, предназначенной для освещения подвала.
• Кроме того, следует помнить, что вторичная обмотка трансформатора оборудуется выходом в 24 В. Такое условие является необходимым, поскольку система должна непрерывно обеспечиваться током силой в 15 В.
• Сетевая нагрузка распределяется между клеммами двух видов.
• Напряжение легко сделать нормальным с помощью особых диодов.

Внимание! Когда осуществляется соединение проводов в электрощитке, следует избегать скрутки. Для этого необходимо использовать специальные приспособления – клемники

За счет их применения обеспечивается надежность контактов.

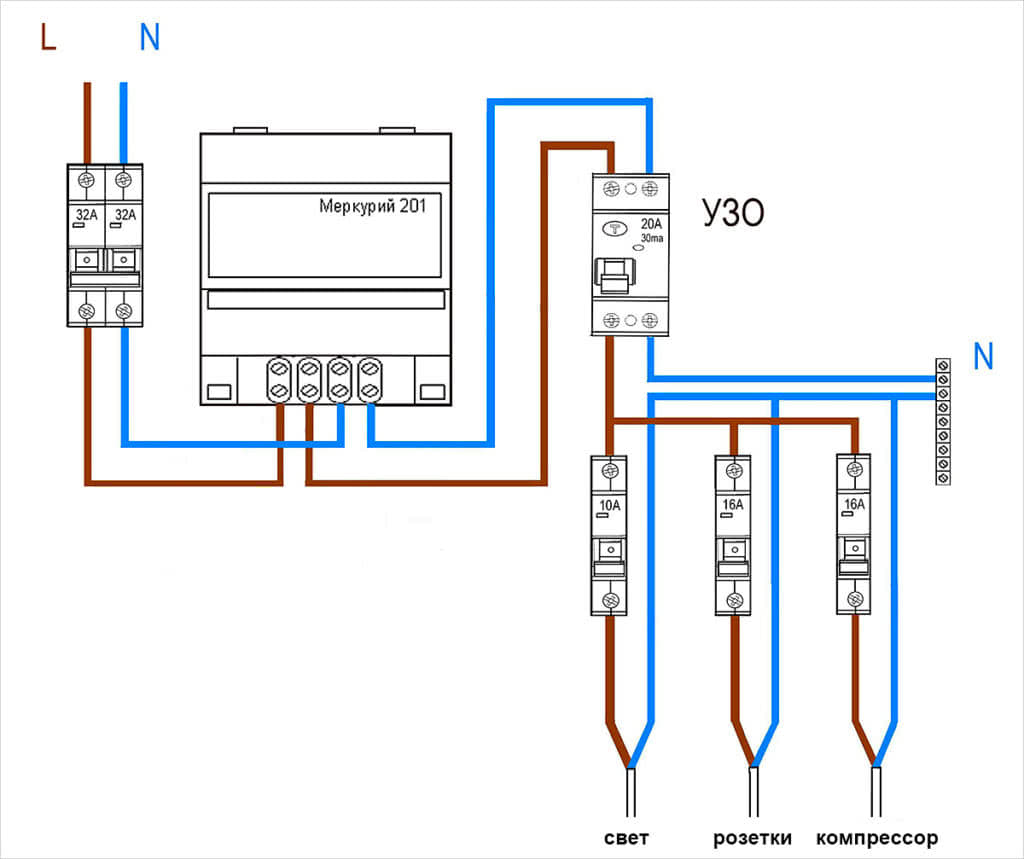

Схема щита

Собрать электрощит для гаража, на самом деле, не так и сложно. Тогда его цена будет значительно дешевле розницы. Как собрать электрощит для гаража, рассмотрим более подробно, ведь здесь есть нюансы, которые следует учесть.

• Если вы станете применять трансформатор Т-1, то нужно знать, что схема электрощитка в гараже будет заключаться в том, что вы должны подключить к различным выводам обмотки.
• Те выводы, к которым нужно подключить вторичную обмотку, должны быть соединены в обязательном порядке со специальной магистралью, она предназначена для освещения подвала, гаража. Вторичная обмотка приспособления оснащается выводами в двадцать четыре вольта.
• Это делается для того, чтобы система могла обеспечивать постоянный ток, сила которого будет равняться пятнадцати вольтам, поэтому нужно учитывать это обязательно.

Монтаж электрического щита. Особенности работы

Теперь собираем электрощит в гараж. Сразу хочется сказать, что, не имея опыта в этой сфере работы, не стоит выполнять ее самостоятельно, ведь можно столкнуться с проблемами, причем, достаточно серьезными.

Нужно понимать, что приспособления бывают различные, например, есть такие электрические щиты, которые представляют собой панели открытого типа, есть такие, которые напоминают закрытые шкафы, поэтому нужно выбрать оптимальный вариант.
Хотя специалисты утверждают, что выбор электрических щитов зависит только от личных предпочтений, и разницы между ними нет. В базовой комплектации приспособлений данного типа есть счетчик, который нужно выбирать индивидуально, помните об этом.
Так можно правильно подобрать и установить оборудование, которое будет отвечать именно вашим требованиям

Щит имеет специальный выключатель, он, в свою очередь, предназначен для мгновенного обесточивания.
Это так важно, когда возникают критические ситуации, например, для предотвращения пожара. Кроме того, в щите есть счетчик электроэнергии, предохранители, о них также нужно помнить

Важно учесть, что их количество должно быть равно количеству разводок в вашем гараже, учитывайте это обязательно.
Чтобы не знать ни о каких проблемах, и, как утверждают сами специалисты, лучше всего использовать исключительно автоматические предохранители, они смогут сами отключать тот или иной участок разводки от сети, если, конечно, будет возникать такая необходимость.
Так что, вам нужно внимательно изучить все рекомендации специалистов, чтобы все было сделано правильно и грамотно, и вы не сталкивались никогда с теми или иными проблемами. Говоря в целом о монтаже электрического щита, который выглядит, как шкафчик, знайте, что с ним проблем обычно не возникает, осуществить работу смогут все желающие.

Внимание: Крепить его нужно за металлическую платформу, которая специально подготовлена

Также нужно учесть и то, что вешать щит нужно правильно, лучшее место – это ближе к электрическому вводу, ведь таким способом можно будет без проблем подбираться к щиту, что немаловажно. Также не забывайте, что его дверцы не должны загораживать посторонние предметы, и когда возникнет необходимость, вы должны быстро открыть ее

Также не забывайте, что его дверцы не должны загораживать посторонние предметы, и когда возникнет необходимость, вы должны быстро открыть ее.

Как только вы станете подключать магистрали электрической разводки, ознакомьтесь с указанными в инструкции правилами техники безопасности, чтобы все сделать правильно. Но если вам это не под силу, то нужно обязательно вызвать профессионального и опытного электрика, и все будет хорошо.

В гараж электрощит собрать можно без особых проблем. Надо просто следовать указаниям выше.

Следите за правильностью соединений и качественным контактом. Тогда проводка вам не доставит проблем.

Электрощит в гараже

Щит электрический для гаража представляет из себя панель, которая не только компактная, но и удобная, кроме того, она отличается доступностью к регулировке освещения и подачи электропитания.

• Именно такая панель способна обеспечить надежный прием тока, распределяя его в дальнейшем по помещению, т.е. по гаражу, так что не тяжело догадаться, что электрощит необходим.
• Хочется добавить, что такой щит принято изготавливать из специальных материалов, они снабжены специальной дверцей, ее можно запереть на ключ, не нужно объяснять для чего это стоит сделать. Вообще, такой щит является удобным прежде всего тем, что рубильники размещены в нем компактно.
• Как только вы пожелаете покинуть гараж, его можно полностью обесточить, точно зная, что пока вас не будет, не сможет произойти замыкание или еще что-то.

Освещение гаража

Электрический щит для гаража обеспечивает регулировку освещения в помещении. Если говорить о качественном освещении (см. Как сделать освещение в гараже самостоятельно), то знайте, обязательно нужно использовать четыре точки освещения.

Внимание: Такой тип освещения способен выполняться двумя парами, поэтому лучше всего позаботиться действительно о качественном освещении в гараже. Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором

Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения

Чтобы освещать подвал, как правило, необходимо пользоваться особым трансформатором. Он сможет подавать правильно электрическую энергию, качественно и тщательно освещая все необходимые зоны помещения.

Внимание: Не забывайте, сколько бы пар в плане осветительных приборов вами не было использовано, они должны включаться правильно, т.е. отдельными выключателями, это важнейшее условие

Также нужно помнить, что не один трансформатор потребуется, важно приобрести и установить специальный электрический счетчик, он, в свою очередь, рассчитан, как правило, на более высокие нагрузки. Важно правильно подобрать счетчик, он должен выдерживать ту нагрузку, которая вам необходима

Например, если у вас есть в наличии сварочный агрегат, но старого образца, то он обычно дает нагрузку в пятьдесят ампер, естественно, счетчик должен выдерживать это.

Зарядные устройства

В обязательном порядке нужно знать и о том, что каждый гараж должен оснащаться специальным зарядным устройством, причем, оно может быть не только заводского производства, но и сделанное своими руками.

• Расположить самодельное устройство можно в самом электрическом щите, а что касается питания зарядного устройства, то оно будет идти исключительно от отдельно установленного трансформатора. Но если такой возможности нет, то не стоит расстраиваться, ведь всегда при желании можно с легкостью организовать подключение зарядного устройства к тому приспособлению, которое будет отвечать за освещение помещения, поэтому проблем возникать не должно.
• Единственное, о чем нужно помнить, так это о вашем опыте в этой сфере работы, если его нет, то не стоит заниматься подобными работами самостоятельно, всегда стоит обратиться за помощью к специалистам, они помогут справиться с такой работой.
• Не забывайте о правильном расположении и силового тумблера, он должен располагаться на выходе от тумблеров, именно он дает возможность автоматического отключения тока от клемм, если возникает такая необходимость.
• Помните, что клеммы, выводящие двенадцать вольт, и созданы для обеспечения стабильной работы аккумуляторов, различных электрических моторов, расположенных в автомобиле, и переносок.
• Говоря о клеммах, выдающих двадцать семь вольт: они обычно не используются и вовсе, они предназначены для производства зарядки сразу двух аккумуляторов, нужно не забывать, что сила тока таких клемм будет вдвое меньше, нежели во всех предыдущих вариантах, а значит, нужно учитывать это.

Внимание: При подключении проводки надо использовать не скрутки, а пользоваться специальными клеммниками. Они обеспечат надежное соединение и хороший контакт

Схемы подключения и расположение потребителей

Электроснабжение гаража – предмет ответственный. От его организации зависит работа без сбоев, отказов приборов-потребителей, а также безопасность людей.

На функционирование проводки, ее устройство распространяется действие правил устройства электроустановок (ПУЭ). Это главный документ для каждого электрика, его же требованиями руководствуются те, кто решил заняться электрификацией гаража, мастерской самостоятельно.

Различают 2 независимые области реализации энергоснабжения:

• подключение по установленной схеме;
• упорядоченное расположение потребителей.

Первый вариант учитывает расчет, размещение на чертеже электрических приборов с использованием стандартизированных обозначений, в зависимости от вида подключения (3 фазы, одна) и напряжения в сети. Обязательно предусматривается заземление (не путать с нейтральным проводником), неплохо установить также устройство защитного отключения: оно срабатывает при контакте человека с токонесущими элементами, разрывая цепь.

УЗО на входе удобно тем, что его можно настроить на величину тока, меньшую опасного предела (0,1 Ампер)

Так, при неосторожном касании патрона или розетки умный блок мгновенно выключит питание, обезопасив человека от поражения электротоком

Разводка по потребителям предусматривает распределение по группам, каждой из которых присваивается свое значение тока и отдельный автоматический выключатель. Такой способ позволяет, при необходимости, отсечь «лишних» абонентов, например, при поиске причины неисправности или во время ремонта участка сети. Практика показывает, что, кроме прочих преимуществ, эта схема оптимизирует нагрузку на магистраль.

Главным выключателем производится подключение к внешнему источнику питания, а уже внутри локальной сети выполняется распределение на розетки и освещение или внутреннюю проводку и отдельно выведенное гнездо для энергоемкого сварочного трансформатора. Различают промышленную (380 Вольт, 3 фазы) и бытовую (220 Вольт, одна фаза) сети.

От этого условия зависит схема подключения, размер (сечение) проводников, конструкция выключателей. Выполняя чертеж, не обязательно скрупулезно следовать требованиям по соблюдению масштаба и точности обозначений. Главное, чтобы все было ясно самому исполнителю работы.

Со смотровой ямой

В гараже с предусмотренной проектом и реализованной в натуре ямой для осмотра днища, ходовой потребуются дополнительные «точки раздачи» электричества – розетки, осветительные приборы, точечные или сгруппированные в панели. А значит, это учитывают на схеме, при расчете нагрузки и определении сечения кабеля, закупке оборудования

Не важно, воспользуются при устройстве проводки услугами знакомого электрика или выполнят работу самостоятельно, но неучтенных, упущенных моментов быть не должно

Без смотровой ямы

Гараж без смотровой ямы проще и в строительстве, и с точки зрения электроснабжения: потребители сосредоточены в наземной части, там же размещаются розетки, осветительная арматура, специальные разъемы (например, с заземлением). Все абоненты обязательно отражаются на схеме, с выделением отдельного отсекающего автомата на каждого.
