Как строить фундамент и дом на участке с уклоном? особенности проектов коттеджей на неровных участках

Какой вид фундамента выбрать

Для строительства дома в местности со сложным рельефом существуют несколько типов оснований. Фундамент на склоне необходимо соорудить так, чтобы он мог выдержать плохие погодные условия и большие нагрузки. Наиболее подходящими признаны:

• свайный;
• свайно-винтовой;
• столбчатый.

Плитный фундамент может быть использован при строительстве на сложном грунте, но при отсутствии значительного уклона поверхности. По мнению ведущих специалистов, строительство дома на склоне требует сооружения свайно-винтового или свайного основания

Сделать такой фундамент на склоне своими руками довольно просто, но необходимо уделить особое внимание его заглублению и правильно созданной, сделанной строго по уровню плоскости

Свайное основание надежно стоит на склоне за счет значительного заглубления

Сваи, оснащенные лопастями, вкручивают на определенную глубину, которая во многом зависит от качества и особенностей грунта

Нужно точно определить глубину залегания грунтовых вод и с особым вниманием отнестись к изменению крутящего момента во время вкручивания свай

Для того, чтобы свайно-винтовое основание дома было прочным, его после установки скрепляют, используя балки или железобетонную конструкцию. Ростверковый крепеж повышает долговечность и надежность такого остова дома.

Использовать для сооружения свайного основания можно сваи, изготовленные из металла или железобетона. Такой конструкции не страшно промерзание грунта.

Столбчатый фундамент под склоном является не менее надежным сооружением. Это связано с тем, что габариты каждого столба, его высота и сечение выбираются в зависимости от особенностей участка, на котором ведется строительство. Как и свайный опорный остов дома, эта опорная конструкция отличается высокой прочностью и надежностью. Кроме прочих особенностей, столбчатый остов относится к числу наиболее экономичных. Столбы строят самостоятельно, определяя их количество в зависимости от площади будущего дома.

Столбчатое основание из труб на склоне является устойчивым и надежным

Столбчатый фундамент под склоном может быть сделан:

• из кирпича;
• бетонных блоков;
• древесины;
• труб.

Возможно строительство дома, в качестве основания которого будет возведена опорная конструкция ленточная или плитная. При сооружении плитной используется особая технология, в соответствии с которой данный фундамент здания на склоне, точнее его нижняя часть или подошва, схожа с лестницей. Такое основание называется лестничным плитным остовом.

Как выбрать лучший вариант фундамента?

Решая, какой фундамент на склоне лучше, а какой – хуже, важно помнить о том, что такие конструкции возводятся по тем же технологиям, что и фундаменты для дома, расположенного на относительно ровной поверхности. Поэтому ленточные фундаменты обустраивают только на относительно пологих склонах с минимальными углами возвышения рельефа

В ином случае ленточный фундамент на склоне потребует от устроителя достаточно больших расходов, связанных с такими земляными работами, как подсыпание грунта, террасирование, выравнивание рельефа и так далее

Поэтому ленточные фундаменты обустраивают только на относительно пологих склонах с минимальными углами возвышения рельефа. В ином случае ленточный фундамент на склоне потребует от устроителя достаточно больших расходов, связанных с такими земляными работами, как подсыпание грунта, террасирование, выравнивание рельефа и так далее.

Иное дело столбчатый фундамент — на склоне участка с пологим или крутым рельефом этот вариант уляжется безо всяких проблем. Однако под каждым столбом придется построить опорную стену, усиливающую стойкость фундамента к поперечной деформации. Без таких «подпорок» столбы попросту соскользнут вниз.

Но даже самая надежная опорная стена не сделает конструкцию столбчатого фундамента прочнее дорогостоящего ленточного варианта, способно выдержать вес кирпичной кладки. Столбчатые основания, к сожалению, сгодятся только для деревянных или каркасных строений.

А вот свайный фундамент уляжется на любой склон практически идеально. Ведь именно сваи позволяют обустроить подошву фундамента на любой глубине. И только сваи дают возможность построить дом на самом крутом склоне.

Единственным недостатком свайного варианта является относительно небольшая несущая способность фундамента. Разумеется, такое основание выдержит и деревянный, и блочный дом, но не более того.

Все способы укрепления склонов базируются на одном и том же принципе – армирование слоёв грунта для повышения их прочности и стабильности. При угле наклона не более 7 % достаточно засадить склон деревьями и кустарниками. Вероятность оползней на склонах при таком укреплении значительно снижается, так как переплетённые корни деревьев будут удерживать покатую поверхность и препятствовать нарушению целостности грунта на склоне. Другой вариант укрепления – металлические распорки, вкопанные по всей поверхности ската. При выборе метода укрепления склонов нужно учесть ориентацию по сторонам света, причём не только участка, но и наклона, общий угол наклона, глубину залегания грунтовых вод и предполагаемый способ гидроизоляции, специфические особенности рельефа, глубину промерзания земли и почвенный состав.

Строительство ленточного основания на склоне

Основание в виде бетонной ленты пользуется большой популярностью у частных застройщиков, что объясняется простотой возведения и незначительными расходами. Однако к строительству ленточного основания на участке с уклоном следует подходить с особой ответственностью.

Как и любой строительный процесс, возведение фундамента проходит в несколько этапов.

Планирование участка

На первом этапе необходимо составить подробный план участка под строительство, расположенный на склоне какой-либо возвышенности, и обозначить расположение будущего фундамента. Главной задачей является определение нижней точки грунта, так как она будет определять глубину заложения ленточного основания. Вниз от этой точки отмеряют предполагаемую высоту фундамента и добавляют около полуметра на подушку из песка и щебня. При планировании следует учитывать, что по всей длине лента основания должна лежать на одном уровне, а ее верхняя часть немного возвышалась над уровнем грунта.

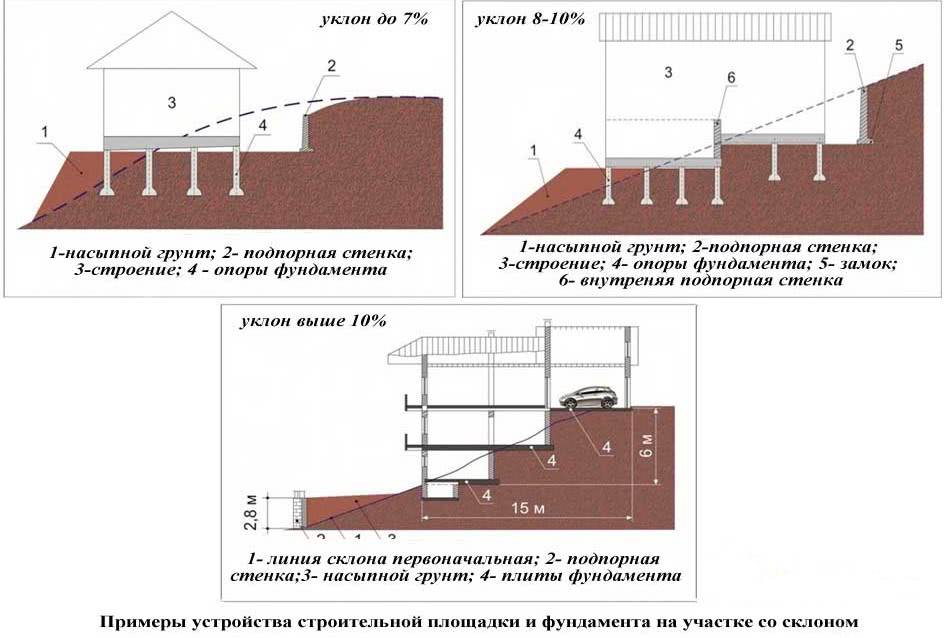

Способы уменьшения уклона участка

В большинстве случаев участок на склоне требует некоторого уменьшения перепада высоты, при этом степень сложности работ зависит от величины уклона.

Незначительный уклон, не превышающий 3%, не требует выполнения сложных работ, для этого достаточно подсыпать грунт в нужных местах и укрепить его с помощью силикатов.

Уклон до 8% можно выровнять подсыпкой ленточного основания грунтом, который поднимается с подгорной части.

Перепады до 10% считаются проблемными, однако в этом случае можно построить цокольный этаж, расположив его непосредственно в склоне.

Если крутизна склона превышает 10%, то на таком участке требуется возведение сооружений для защиты от оползней.

Земляные работы

Копка траншеи – это один из основных этапов строительства фундамента на склоне, но именно с него начинается весь процесс. На этом этапе необходимо точно следовать выполненным расчетам, особенно тем, что касаются глубины закладки фундамента. Это объясняется тем, что на разных отрезках этот параметр будет различным.

Сооружение опалубки

Наличие перепадов высоты на участке несколько затрудняет строительство опалубки, так как независимо от степени уклона верхняя часть основания должна быть строго горизонтальной. По этой причине опалубка в нижней точке склона будет значительно выше, чем в самой высокой точке. Также важным моментом является выбор правильной доски для опалубки.

Делаем опалубку

На дне подготовленной траншеи обязательно делают подушку из песка и щебня, причем каждый слой хорошо утрамбовывают. Высота подушки должна составлять около 0,2 метра.

Армирование фундамента

Ленточное основание на склоне требует наличия усиленного армирующего пояса, для изготовления которого используют стальные прутья. Пренебрежение этим этапом становится причиной деформации фундамента и, как следствие, разрушение всего строения.

Создание дренажной системы

Чтобы обеспечить эффективный отвод влаги от фундамента и дома, нужна отличная дренажная система. Однако самостоятельно выполнять этот этап не рекомендуется, так как требуется проведение специальный исследований. Поэтому созданием дренажной системы должен выполнить опытный специалист.

Заливка бетона

Фундамент на склоне необходимо заливать в один прием, чтобы не допустить расслоения бетонной массы в процессе высыхания, которое может привести к быстрому разрушению основания.

Залитый бетонный раствор тщательно утрамбовывают с помощью специального устройства, что позволяет удалить пузырьки воздуха. Готовый фундамент оставляют примерно на месяц при правильном уходе, чтобы раствор полностью просох и затвердел.

Пошаговая инструкция по монтажу

Когда сооружается ленточный фундамент на склоне своими руками, нужно очень тщательно следить за выполнением каждого этапа работ, так как даже незначительные элементы способны повлиять на показатели прочности и стойкости всей конструкции.

Основные этапы создания ленточного фундамента:

1. Расчет конструкции с учетом всех важных параметров, разметка участка, установка ограничивающих кольев в углах будущей траншеи.
2. Процесс рытья траншеи на установленную глубину, тщательное выравнивание ее по горизонтальному уровню, просыпка песчаной подушки, трамбовка, проверка горизонтали уровнем, выравнивание повторно и коррекция при необходимости, засыпание слоя щебня, снова трамбовка, проверка ровности.
3. Прокладка слоя гидроизоляции.
4. Далее нужно сделать опалубку, смонтировать арматурный каркас, залить бетон.
5. Лента выдерживается до полного набора прочности (28 дней), первые 10 дней по поверхности бетона разбрызгивается вода. Демонтаж опалубки через 10 дней.
6. Покрытие ленты слоем утеплителя и гидроизоляции, продолжение строительных работ.

Правильно рассчитанный и выполненный ленточный фундамент на склоне способен обеспечить нужные геометрические и эксплуатационные характеристики зданию, снизив до нуля влияние на параметры будущего строения неровностей площадки. Выполнять все этапы работ нужно в правильном порядке, в строительстве использовать только качественные материалы. Все работы можно провести своими руками, при наличии определенных знаний и инструментов.

Что нужно учитывать, выбирая фундамент для дома на участке с уклоном?

Традиционно при определении вида основания коттеджа нужно провести полные геологические изыскания и изучение местности

Для участков с уклоном выше 5% это очень важное мероприятие. Принято считать, что изменение уровня территории между крайними точками участка до 3-5%, приемлемо для определения участка как «ровного»

Все, что выше данного показателя, считается уже уклоном. Проведение изыскательных работ на неровных территориях позволяет определить основные параметры будущего фундамента.

Особенности выбора фундамента для дома на участке с уклоном заключаются в получении полной информации в разных направлениях, которые помогут обосновать тот или иной тип основания вашего коттеджа:

• состояние почвы – для определения ее прочности и предрасположенности к пучинистости. Качество грунта очень сильно влияет на определение типа фундамента. Некоторые варианты основания можно строить только на прочных и монолитных почвах. При изысканиях изучается нижний слой, который не подвержен тектоническим сдвигам;
• уровень залегания грунтовых вод – он не равномерный на участках с уклоном и может привести к постоянному заболачиванию, или к необходимости увеличения слоя гидроизоляции;
• направление и давление сдвигов почвы – данный параметр очень важен, так как фундамент будет первой конструкцией, которая воспримет на себя все силы селевого потока или межслойного сдвига грунта. Даже, если этого не видно невооруженным глазом, верхний слой почвы практически всегда находится в движении из-за сезонных перепадов температур, излишней или недостаточной влаги. Оценить возможные нагрузки – задача специалиста;
• метеорологические исследования – для определения уровня осадков в теплое время, толщины снежного покрова зимой, а также глубины промерзания. Все эти факторы влияют на прочность и выносливость грунта. Кроме этого снег и вода могут оказать разрушительное действие на сам уклон и вымыть почву из-под фундамента. Потому вместе с фундаментом производится проектирование и строительство дополнительных систем дренажа и укрепления почвы;
• топографические съемки – помогут определить неравномерность уклона, изменения рельефа. План территории с высотами позволит обосновать выбор фундамента для домов на участке с уклоном, их размеры, тип и количество земляных работ.

Это интересно: Как сделать ремонт шифера на крыше: разъясняем суть

Какие виды подходят для склона

Оптимальные типы фундамента для уклона:

1. Ленточный фундамент – наиболее распространенный вариант, надежный и долговечный, простой и быстрый. Требует подсыпания, хотя бы минимального выравнивания рельефа, подходит больше для склонов с небольшим уклоном или там, где другой выбор не актуален (тогда выбирают ступенчатый ленточный тип, который демонстрирует большую стойкость к нагрузкам и прочность).
2. Столбчатый фундамент – при обустройстве конструкции на уклоне обязательно подстраховывают каждый столб опорной стеной, повышающей стойкость основания к поперечным деформациям. Подходит для возведения каркасных и деревянных зданий.
3. Плитный фундамент – предполагает выполнение особого армирования, которое задерживает грунт в процессе перемещения. Редко применяется для склонов, так как требует выполнения масштабных работ, выравнивания площадки, обходится недешево.
4. Свайный фундамент – подходит для всех типов построек, для самых крутых склонов. Практичный и эффективный вариант, но требующий привлечения специальной тяжелой техники. Конструкция получается надежной и долговечной, экономичной. Сваи делают из металла, дерева, железобетона, любого размера и формы.
5. Комбинированный фундамент – когда сооружают по несколько элементов свайного и ленточного основания, к примеру.

Рассматривая столбчатый или ленточный фундамент, обычно выбирают последний ввиду простоты и дешевизны сооружения, хорошего качества основания.

Ленточные фундаменты по конструкции делят на: сборный и монолитная лента. По глубине погружения конструкция может быть заглубленного или мелкозаглубленного типа.

Монолитные конструкции демонстрируют лучшую устойчивость к осевым растягивающим нагрузкам и несущую способность. Обычно выбирают заглубленный тип, который выдерживает сдвиги грунта и пучения, когда на почву вокруг дома влияют перепады температур. Глубина погружения тем больше, чем больше угол наклона.

Принципы возведения ленточных фундаментов на участках с уклоном

Приступая к проектированию фундамента будущей постройки, стоит учитывать, что чем выше будет уровень перепада высот поверхности, тем более сложным и трудоемким окажется необходимый комплекс производимых работ. Современные технологии возведения фундамента на поверхности со сложным рельефом предоставляют несколько вариантов его устройства, из которых наиболее применимыми являются заглубленные и малозаглубленные основания ленточного типа. Их обоюдное использование для строений на склонах не создает проблем при дальнейшей эксплуатации постройки и обеспечивает высокую надежность конструкции.

Строительную площадку защищают с нагорной стороны склона, с целью недопущения ее затопления дождевыми водами. Для этого возводится временный земляной вал, или роется водосборная канава, которые после заливки фундамента и изготовления отмостки заменяются капитальными ливнестоковыми лотками. Дальнейший объем производимых работ зависит от степени уклона рельефа земляной поверхности.

Участки с незначительным уклоном

При небольших неровностях или малом перепаде высот, составляющем не более 10-20 см, участок допустимо принимать за горизонтальный. Выемку грунта под котлован или траншею следует начинать с наиболее возвышенной части площадки. Заглубление производится на едином уровне и не меняется по всему периметру фундамента. При этом необходимо учесть глубину залегания плодородного слоя. Если его нижняя граница в какой-то части разрабатываемого участка превышает расчетное заглубление фундамента, то необходимо увеличить глубину траншеи в самой высокой точке, которая рассчитывается по формуле:

В некоторых случаях можно обойтись срезанием части поверхности небольшого естественного уклона или подсыпкой грунта в низине строительной площадки. При этом предварительно убирается плодородный слой и производится ее укрепление тщательной трамбовкой с использованием силикатов.

Участки со средним уклоном

При перепаде высот более 20 см начинать разработку траншеи под фундамент с наивысшей части площадки было бы неверно, так как в этом случае подошва фундамента в самой нижней точке может оказаться на поверхности грунта или даже выше. За базовый уровень, от которого следует отталкиваться, принимают наиболее низинную часть участка.

Рытье траншеи в пониженной части производят на расчетную глубину, учитывающую возможное воздействие сил морозного пучения, но не менее, чем на толщину плодородного слоя. Весь остальной периметр выемки под фундамент делается на этом уровне. В ситуациях, когда разница высот на участке больше, чем заглубление фундамента, размер отрываемой траншеи принимается равном величине перепада. Но в данном случае расход бетона при заливке основания постройки значительно увеличится. В целях экономии средств, ширина фундаментной подошвы может быть несколько уменьшена, но до разумных пределов.

По окончании работ проводят обратную засыпку готового фундамента непучинистым грунтом, который тщательно и послойно утрамбовывают. Вокруг строения поверхность грунта планируют в сторону естественного уклона и делают отмостку.

Участки с большим уклоном

Перед началом работ строительную площадку разбивают на части для возможности устройства горизонтальных террас в разных уровнях, при этом высота уступов не должна превышать полуметра. Для каждой зоны сооружают противооползневую стенку. Начинают рытье траншеи с низинной части, предварительно удалив растительный слой почвы. Далее заглубление на каждом уровне производят по проектному расчету.

Ступенчатое возведение ленточного фундамента требует обязательного устройства качественного дренажа, так как естественное перемещение грунтовых вод со стороны нагорного склона после возведения сооружения станет затруднительным. Возможное же накопление излишней влаги будет иметь чрезвычайно негативные последствия. В связи с этим, дренажную систему проектируют заранее. Ее устраивают по всему периметру дома с заглублением до нижнего уровня траншеи, с учетом песчаной подушки.

Данный вариант устройства фундаментов целесообразно производить только на участках с большим уклоном, так как стоимость таких работ чрезвычайно высока. Доверить их проведение можно только высококвалифицированным специалистам.

Столбчатый

Столбчатые опоры для здания можно делать:

• из кирпича;
• бетона;
• готовых ж/б блоков;
• деревянных балок и бревен;
• асбестоцементных и металлических труб.

Число опор зависит от размера будущей постройки. На откосах, как правило, сооружаются ступенчато-столбчатые фундаменты. Сначала формируются несколько террас для монтажа опор. На них потом укладываются плиты перекрытия.

Технология сооружения конструкции практически та же, что и при возведении столбчатого фундамента на ровном месте. Разница заключается лишь в том, что необходимо будет разровнять участок грунта, далее оградить его парой стенок.

На полученной площадке рассыпается почва и тщательно трамбуется. Этот грунт не сползает из-за того, что его удерживает ранее поставленная нижняя стенка. Верхний ограничитель пресекает сползание уплотненной почвы с получившейся террасы. Эта площадка играет роль фиксатора столбиков.

Ступенчато-столбчатое основание сооружается на крутом откосе, если перепад высот между оконечными точками фундамента составляет более 1 м. Ступени подобной конструкции обладают одной и той же глубиной залегания. Высота же у этих элементов различная.

Строительные площадки с большим уклоном

Уклон площадки условно считают большим, если перепад высот между крайними частями мелкозаглубленного фундамента намного больше его рациональной глубины заложения (до 1,0 м и более). В этом случае наиболее экономичным решением будет ступенчатое заложение фундаментов (см. рис. 2в). Такое решение имеет свои преимущества и недостатки, усложняет и удорожает производство работ и поэтому целесообразно только при больших уклонах.
В нижней части строительной площадки фундаменты устраивают в уровне поверхности грунта, в верхней части — с заглублением по расчету. Переход с одного уровня на другой осуществляют одним или несколькими уступами. Длина каждого из уступов должна быть не менее чем в два раза больше его высоты (рис. 5), а высота — не более 60 см (см. Справочник проектировщика — «Основания, фундаменты и подземные сооружения», п. 5.4.).

Рис.5. Схема обеспечения устойчивости уступа: L — расстояние между выемками; Δh — высота уступа

В нашем примере при разнице в высотах 1,0 м и глубине заложения фундаментов 0,3 м высота уступа получится равной 0,7 м, что больше рекомендуемой. Чтобы выполнить требования норм, примем заглубление всех фундаментов равным 0,4 м.
Высоту фундаментов верхнего уровня в нашем примере увеличиваем до 1,2 м. На нижнем уровне высоту увеличиваем на разницу между перепадом высот и заглублением: 1,2 + (1,0-0,4) = 1,8 м.
Место перехода фундамента с одного уровня на другой для каждого дома зависит от расположения внутренних его частей в плане и величины уклона участка. Так как на фундаменты нижнего уровня расход бетона значительно увеличивается, следует проектировать дом так, чтобы максимально использовать фундаменты верхнего уровня, вплоть до их устройства на поверхности с последующей отсыпкой грунта.
Уклон отсыпаемого грунта, образующего призму перехода уровней, должен соответствовать углу внутреннего трения в материале отсыпки. С внешней стороны дома переход удобно выполнить ступеньками.
Вокруг фундаментов обратную засыпку производят непучинистым грунтом, за пределами траншей — любым грунтом, в том числе вынутым ранее. Мероприятия по отведению от дома ливневых и паводковых вод (планировка, отмостка, лотки) необходимы те же, о которых мы рассказали раньше.
В зависимости от геологических условий площадки строительства и примыкающей нагорной территории иногда требуется устройство дренажа. Устроенные фундаменты могут стать препятствием естественному перемещению грунтовых вод вниз по склону, что приведет к накоплению влаги и отрицательным последствиям для дома. В зависимости от характера напластования грунтов и величины уклона может потребоваться устройство дренажной завесы с нагорной стороны или дренажной системы вокруг дома на глубину нижнего уровня выработок под фундаменты. Дренажную систему при разработке траншей и котлованов делают до отсыпки противопучинной подушки. Контактный тел: 353-55-75

Л. Гинзбург, кандидат технических наук. Журнал «Дом» №5/2005 г.

Как сделать фундамент на склоне?

Технология строительства фундаментов на склонах зависит от типа конструкции основания. То есть, ленточные, столбчатые и свайные фундаменты обустраиваются по разным технологиям. Поэтому ниже по тексту мы рассмотрим основные этапы строительства каждого варианта фундаментов на склоне.

Ленточный фундамент

Этот вариант предполагает строительство монолитного цоколя, одна сторона которого погружается в склон глубже, чем другая. То есть, по сути, одна из граней ленточного основания является подпорной стеной склона.

Разумеется, такая конструкция потребует больших объемов заливки. Поэтому ленточное устройство фундамента на склоне с большим уклоном оправдано только в том случае, если поверх основания возводится тяжелое строение из бетона или кирпича.

Технически процесс сооружения ленточного основания выглядит следующим образом:

• Часть склона срезается, под углом в 90 градусов к плоскости ростверка будущего фундамента.
• Вдоль этого среда монтируется подпорная стена, под основание которой закладывают траншею под ленточный цоколь.
• Далее, в траншею монтируют ленточную опалубку, в тело которой, на правах внешней стороны, входит и плоскость подпорной стены. Опалубку монтируют и заливают бетоном.
• После отвердения ленточного монолита под нижней стеной (по уклону склона) обустраивают опорную насыпь, тем самым нивелируя разницу между высотой цоколя сверху и снизу склона.

Столбчатый фундамент

Поэтому, в данном случае, строительство фундамента для дома на склоне практически не отличается от аналогичной процедуры, проводимой на относительно ровной площадке. То есть, для обустройства такого основания на склоне придется построить относительно ровную площадку, ограниченную двумя подпорными стенами.

Пространство между верхней и нижней подпорной стенкой засыпается уплотненным грунтом. Причем верхняя (по высоте уклона) стена будет сдерживать расположенный выше грунт, а нижняя – препятствовать сползанию насыпной террасы.

В итоге, столбчатые опоры обустраиваются на террасированной площадке, в особых шурфах, заглубленных до устойчивого горизонта грунта.

На практике процесс обустройства столбчатого фундамента на склоне выглядит следующим образом:

• В самом начале обустраивается верхняя (по уклону) стена, которая заливается как лента с трапецеидальным поперечным сечением.
• Затем, по точно такой же технологии, строится нижняя подпорная стена.
• Далее, между стенами обустраивают насыпную террасу, в которой отрывают шурфы, расположенные по периметру основания.
• В шахтах шурфов выкладываются или заливаются столбы, поверх которых обустраивают балочный или монолитный ростверк.

Альтернативное решение предполагает первичное строительство на пока еще не террасированном столоне опорных столбов фундамента. А засыпка грунта под террасу происходит после монтажа вертикальных опорных элементов.

Свайный фундамент

Этот вариант фундамента можно построить на любом склоне. Причем такая конструкция исключает этап земляных работ в принципе. Сваи просто высверливаются в тело холма на разную глубину, таким образом, чтобы верхний срез каждого опорного столба находился в общей для всех свай горизонтали. По окончанию этого этапа, поверх «леса» из свай монтируют монолитную плиту ростверка – своеобразную террасу, на которой и будет покоиться дом.

Поэтапная схема обустройства свайного фундамента выглядит следующим образом:

• В самой верхней точке будущего основания в грунт ввинчивают первую сваю, видимая часть  которой (торчащая из грунта) равняется наименьшей высоте цоколя.
• Следующей монтируется нижняя угловая свая, видимая часть которой равняется наибольшей высоте цоколя. И между сваями натягивается трос, визуализирующий горизонталь ростверка. Разумеется, верхний срез нижней сваи подстраивается под аналогичную точку верхней опоры, с помощью гидроуровня.
• Третья, четвертая и все следующие сваи ввинчиваются или вбиваются в землю таким образом, чтобы верхний срез каждой ходил до горизонтали
• Завершив обустройство свайного основания можно приступать к заливке монолитного ростверка, который обустраивается в особой опалубке, состоящей из подпорного днища и бортиков.

Разумеется, и ростверк и забивные сваи армируются с последующей перевязкой каркасов.

https://youtube.com/watch?v=eOKt7hcmqyc

Столбчатый фундамент на склоне

Самый дешевый из всех типов фундаментов –столбчатый, и его можно сделать на любом склоне. Дешевизна определяется маленькими трудозатратами, небольшим объемом стройматериала и тем, что для строительства такой основы вам потребуется всего один помощник.Столбы можно делать из любого подручного материала – кирпича, бетона, ж/б блоков, бетонных, асбоцементных или металлических труб. Опоры устанавливаются на расстоянии не больше 1-1,5 метров друг от друга, а также в точках пересечения несущих стен и по углам здания.

Особенности свайного и столбчатого фундаментов:

1. На них можно строить легкие дома из бруса, рубленный дома, каркасно-щитовые строения.
2. Оптимально подходят для домов, строящихся на склоне.
3. Дешевизна строительства.
4. На основания не влияет глубина промерзания грунта.
5. Многолетняя эксплуатация.
6. Возможность монтажа в любое время года.
7. При высоком уровне грунтовых вод столбчатый и свайный фундаменты закладывать не рекомендуется.

Ленточный фундамент на склоне

Если уклон участка небольшой, а дом предполагается тяжелый, то ленточный фундамент будет оптимальным вариантом. Единственный недостаток – дороговизна. Строительство ленточного основания на склоне израсходует около 30% строительной сметы. Варианты:

1. Мелкозаглубленный или заглубленный.
2. Монолитный или сборный.
3. Железобетонный, кирпичный, каменный.

Рядом с обрывом ленточное основание можно заливать только в том случае, если угол между дном котлована и дном обрыва составляет не больше 30. На очень крутом склоне необходимо делать ступенчатый ленточный фундамент с горизонтальным основанием траншеи, что значительно удорожит такую конструкцию. В любом случае обрыв необходимо укрепить дополнительной насыпкой земли.

Строительный секрет,как вычислить угол 90 без теодолита: На углу площадки забейте колышек и привяжите к нему две веревки длиной 3 и 4 метра. Если развести концы на 5 метров друг от друга, то образовавшийся угол будет в 90⁰.

Ступенчатый фундамент – отличный способукрепления основания на склонах

Мелкозаглубленный фундамент потребует намного меньше раствора и заделки ступеней, так как его делают на участках с небольшим уклоном. Для заглубленных ленточных фундаментов на сильном склоне ступеней понадобится больше – в зависимости от глубины траншеи и крутизны склона. Такое основание позволяет доступно организовать ступенчатые подвальные помещения в доме именно за счет крутизны участка. Для ступенчатого варианта горизонтального основания не требуется – нужно только верхние чести лент соединить мощной рандбалкой. В таком доме подвал будет размещаться или в пределах одной ступени склона, или сам подвал нужно будет строить ступенчатым.Над подвалом нужно делать сплошное перекрытие.

Общий градус уклона ступенчатойосновыповторяет естественныйрельеф площадки, и с точки зрения строительства здания это очень экономно. Верхняя траншея на откоседелается с минимально возможной глубиной, поэтому большого объема земляных работ не будет. Для укрепления склона делаются удерживающие сооружения (подпорные стены, анкеры, нагели, контрфорсы, опояски, и т.д.), требования к которым описаны в СП 116.13330.2012. Также на участке проводится террасирование – поступенчатое выравнивание площадки.

Фундамент из плит

Плитный фундамент обустраивается из любых железобетонных плит – цельных или решетчатых. Это – самый дорогой тип основание, так как к цене самих плит прибавляется стоимость бетонной подушки, которая заливается на дно траншеи.Плит на крутом склоне потребуется много, и все щели между ними также необходимо заделать бетонным раствором. И в любом случае для предотвращения сезонного сдвига плит делается ростверк по всему периметру и по внутренним лентам основания. Но правильно выполненный плитный фундамент может выдержать любые нагрузки – как от тяжелого здания, так и от подвижек грунта.

Главные преимущества плитных фундаментов:

1. Легкий монтаж и простое строительство.
2. возможность укладки плит на крутых склонах, в любых типах грунтов.

Недостаток:

1. Дороговизна строительства – для укладки плит понадобится автокран, для рытья траншеи – экскаватор, для устройства бетонной подушки и заливки швов – много раствора. И силами одного-двух человек здесь не обойтись – придется нанимать бригаду строителей.

Вывод: Даже на самом геологически сложном участке можно построить дом. Правильный выбор фундамента – половина успеха, которая обеспечит долговечность и надежность любого здания – от деревянного до малоэтажного.
