Самостоятельное создание свайно-ростверкового фундамента
Имея технические навыки, возможно возвести ростверк фундамент своими руками. Технический регламент содержит следующие этапы.
Подготовка: составление и расчет проекта с учетом нагрузки на грунт, величины заглубления свай, материалов; геологическая разведка; расчистка участка от мусора и верхнего слоя почвы; разметка «пятна застройки».
Рытье траншеи
Важно! необходимо следить за ровностью стен с помощью нивелира.

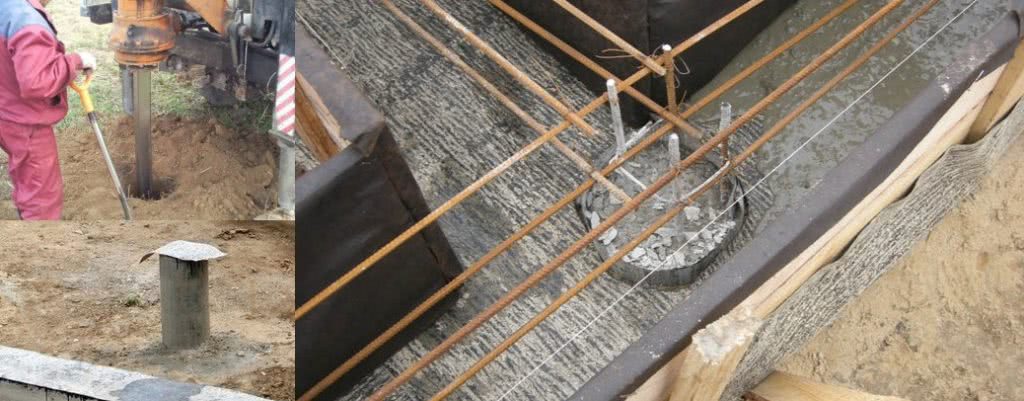

Бурение скважин под сваи, отсыпка песковой подушки и гидроизоляционного слоя.
Сборка прямоугольной деревянной опалубки с подпорками и перемычками.
Армирование четырьмя связанными металлическими стержнями, закрепление ее армированными ростверковыми элементами.
Залитие бетонным раствором – сначала скважин, потом – железобетонной плиты.
Время отстойки и схватывания бетона занимает 7-10 дней, потом опалубка снимается.
Как правильно произвести расчет
Точные расчеты по чертежам ростверкового фундамента лучше поручить выполнять строителям- расчетчикам, которые не понаслышке знают, что такое железобетонный свайный ростверк и руководствуются СниПом ІІ — В.1–62. Они учитывают такие значения:
- прочность свай;
- прочность ростверкового блока;
- несущая способность конструкции;
- сила сопротивления почв;
- скорость усадки;
- глубина погружения опорных колонн, их поперечный диаметр и количество;
- масса несущих стен;
- полезная нагрузка на фундамент (от жильцов и домашних предметов), для частных домов 150 кг на кв. метр;
- общая нагрузка (включая предполагаемую массу снега, в среднем она берется за 180 кг на кв. метр);
- коэффициент запаса прочности, типовое его значение 1,1.
Зная общую нагрузку, определяют ее показание в расчете на 1 сваю, тем самым можно определить требуемое количество опор для равномерного ее распределения, а также габариты возводимого ростверка.
Полы по грунту
Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.
Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.
Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.
Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.
На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.
Монтаж свайно-плитного фундамента
Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.
Дальнейшие этапы работы:
- Выемка грунта.
- Установка свай.
- Монтаж плиты.
Разметка фундамента и обустройство котлована
Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.
Пример залитого СПФ
Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.
Технология изготовления свайного поля
Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.
Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров
Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам
Установка свай после выемки грунта.
Обустройство свайного поля включает этапы:
- создание отверстий на проектированную глубину;
- опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
- армирование;
- бетонирование с подвижностью П4, уплотнение смеси.
В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.
Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.
Монтаж плиты
Поэтапная модель установки свайно-плитного фундамента.
Плита изготавливается поэтапно:
- Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
- Укладка гидроизоляционной пленки толщиной 0.15 см.
- По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
- Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
- Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.
В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.
Ростверк
При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:
- Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.

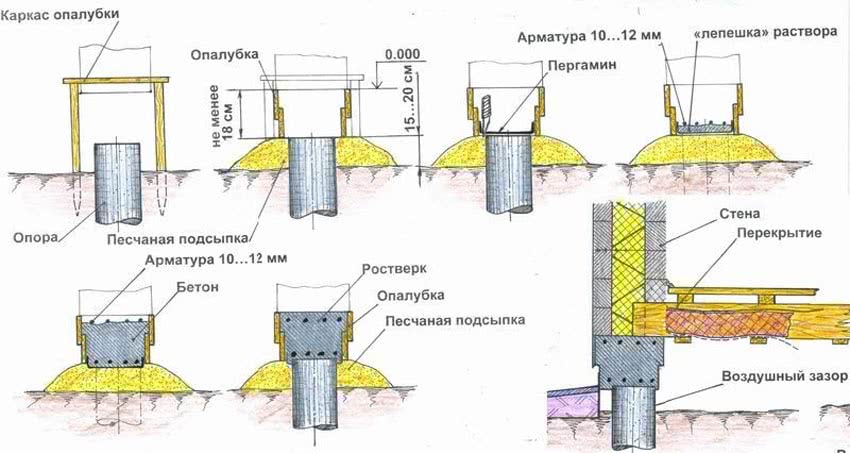

- Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.
Свайно-ростверковый фундамент.
При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.
Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.
Преимущества и недостатки свайно-ростверкового фундамента
Выбор в пользу фундамента на сваях определяется геологическими условиями местности и особенностями возводимого здания. При сопоставлении плюсов и минусов, характеризующих данный вид основания, перевес в пользу первых очевиден. К достоинствам свайно-ростверкового фундамента относятся:
- Возможность применения не только на стабильных грунтах, но и на вспученных и слабых, а также при резких перепадах рельефа, высоких грунтовых водах, вечной мерзлоте.
- Высокая экономичность расходных материалов и меньшие финансовые затраты по сравнению с другими типами оснований.
- Отличные технические характеристики: прочность, надежность, а также устойчивость к химическим, физическим и биологическим воздействиям.
- Независимость монтажа от погодных условий, в частности от низкой температуры воздуха.
- Подготовительный этап не требует выравнивания грунта, рытья котлована.
Так как сваи могут держать строение практически на любых грунтах, их нередко используют в регионах с обильными паводками. Вода не доходит до постройки и не разрушает ее. В этом случае материал основания и стен сохраняет свои качества, а период эксплуатации дома может доходить до нескольких десятков и сотен лет.
Отрицательные моменты ограничивают применение фундамента с оголовком. Во-первых, такой тип основания не подходит для каменистых почв. Во-вторых, усложняется строительство и обустройство цокольных и подвальных помещений. В-третьих, для расчетов и самого процесса монтажа ростверка необходимо обладать профессиональными навыками. Кроме того, заниматься устройством свайного фундамента с ростверком вручную не всегда возможно. Нередко эта работа требует специальной строительной техники.
Фундамент на сваях буронабивного вида
Что такое буронабивной фундамент? Это, по сути, определенное количество сооружений из свай. Главным его плюсом можно выделить легкость изготовления – его можно изготавливать вручную, на том месте, которое выделено под застройку. Никакими особенными процессами, закладывание фундамента не отличается, единственным серьезным моментом является бурение скважины, использующуюся часто как опалубку.
Вариантов сооружения столбов два – связать с помощью ростверка, который распределит тяжесть конструкции по всему периметру или оставить их в начальном положении.
Существует всего два способа установки буронабивных элементов, исходя из заданной технологии и проекта будущего здания:
- скважины не укрепляются с помощью растворов, так называемый «сухой» метод;
- второй вариант – применяется опалубка (постоянная или временная).
Если позволяют условия грунта, они достаточно плотные, не «плывут», бетон заливают в саму скважину. Для того, чтобы избежать нарушения плотности раствора, утечки цементного молочка, прежде чем заливать яму цементом, ее внутренние стенки укладывают специальными материалами, к примеру, плотной пленкой. Это делается для того, чтобы дополнительно обеспечить всю поверхность скважины от проседания стенок и создать гидроизоляционный слой.
Если выбрать второй вариант, с применением опалубки (она бывает пластиковая или металлическая), то временный вид убирается спустя необходимое время, когда цементный раствор полностью застыл и стал твердым
Прежде чем пользоваться подобным методом, очень важно обеспечить дополнительную гидроизоляцию сваям. Очень хорошим преимуществом в данном методе является то, что при временной опалубке реально сделать промежуток из песка между фундамент на буронабивных сваях и самой землей
Это отлично помогает против нюансов пучинистого грунта – опорные столбы конструкции не выталкиваются.
Буронабивной фундамент с ростверком создается с целью «разгрузить» конструкцию, равномерно распределить вес, улучшить показатели устойчивости. Всего существует два основных способа изготовления данного сооружения:
- в первом случае, обязательно оставляется зазор между конструктивными элементами и грунтом, который должен составлять около 2 см. Для чего это нужно? Ответ прост – уменьшаются негативные воздействия внешних факторов на пучинистый тип грунта, к примеру, оставив зазор, можно не боятся наводнения и затопления;
- углубленный метод применяется при стройке огромных и мощных домов или возможного использования нижних ярусов под подвальное помещение.
Данный фундамент ростверк с буронабивными сваями, плюсы и минусы которого помогут определится с выбором варианта основы для здания, требует особо внимания при воздвижении. Его сильные стороны:
- высокий уровень несущих конструкций;
- возможность возводить его для разных видов грунта;
- подземные воды и резкое повышение их уровня по окончанию постройки не помеха для строительства и дальнейшей эксплуатации;
- подготовительные действия участка сведены к минимуму;
- работы с землей очень мало.
Существует также определенное количество недостатков, которые очень важно учесть при возведении здания:
- практически полная невозможность строительства помещения под подвал;
- дорогостоящая установка свай, которая производится специальной техникой на профессиональном уровне.
Фундамент ростверк на сваях, расчет которого должен производится очень внимательно, имеет свои особенности:
- первым делом, проводится оценка земли;
- очень тщательно высчитать коэффициент тяжести, которая придется на фундамент;
- подсчитать необходимое количество и параметры свай для сбора конструкции.
Общие правила устройства фундаментной подушки
Для чего необходим этот элемент, мы выяснили. Теперь рассмотрим основные правила строительства, с чего следует начать, чтобы возвести надежную основу для несущей конструкции.
Укладка материалов выполняется послойно, с периодическим уплотнением. Для ручной трамбовки устраивают слои в пять – десять сантиметров, при использовании виброплит этот показатель на пять сантиметров увеличивается.
Многих интересует вопрос, зачем закладывать подушку под всем фундаментныам основанием. Данная мера позволит обеспечить равномерность осадки здания.
Размеры ширины подушек по отношению к аналогичному значению ленточного фундамента делаются больше на тридцать сантиметров.
Металлический ростверк для фундамента
Металлический ростверк надежен и подходит для массивных домов. Свайно-ростверковый фундамент с металлическими элементами выполняется преимущественно на винтовых опорах, но его можно соединять и с буронабивными, забивными сваями при помощи припусков арматуры. Металлический ростверк делается из двутавра, швеллера или квадратного профиля. По стоимости и простоте использования лучше всего подходит швеллер.
Размер швеллера зависит от диаметра свай:
- швеллер 12, 14 и 16 используется для опор 108 мм, при этом, чем тяжелее строение, тем больше должна быть металлоконструкция;
- швеллер 16, 18 и 20 используется для опор 108 и 133 мм.
Для 2-х этажного коттеджа оптимальный вариант — швеллер 20, для одноэтажного — 16 или 20, для хозпостройки или бани — 14, 16. Металлический ростверк относительно земли может располагаться выше, быть мелко- или глубоко заглубленным. При устройстве заглубленного свайно-ростверковогофундамент металлоконструкции необходимо обрабатывать антикоррозийным составом или покупать оцинкованные изделия. Ростверк связывается с оголовками винтовых свай или выпускной арматурой бетонных опор посредством сварки, образуя узел обвязки. Сварные швы обрабатываются грунтовкой.
Главное преимущество металлического ростверка — прочность, конструкция образует жесткую и надежную связку. Среди недостатков можно отметить трудоемкость, необходимость сварных работ, подверженность коррозии.
Что такое свайно-ростверковый фундамент
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.
Так выглядит свайно-ростверковый фундамент вынутый из земли
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Различают свайные фундаменты с высоким и низки ростверком
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Как работает ростверк и что он дает
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.
Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Ленточный фундамент на сваях
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.
Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Расчёт
Чтобы произвести расчёт, надо собрать всю информацию о территории, на которой планируется возведение конструкции.
Для расчётов нужны сведения о:
- физико-географических условиях;
- геологическом строении;
- гидрологических условиях;
- физических свойствах грунта.
На основе этой информации:
- определяются параметры ростверка;
- вычисляются нагрузки;
- рассчитывается глубина заложения;
- определяется необходимое количество опор;
- вычисляется диаметр свай или столбов.
Эту работу желательно поручить специалистам, так как минимальный промах в расчетах ведёт к плачевным последствиям.
Типы фундаментов по способу погружения свай в грунт
Выбирая опоры для фундамента, учитывают стоимость материала, необходимость найма спецтехники, сложность работ, требуемую несущую способность опор и т.д. По способу погружения опор в почву различают такие виды основания:
-
Буронабивные сваи – опорные элементы изготавливают непосредственно на строительном участке. Для увеличения прочности конструкцию усиливают армирующим каркасом.
Жесткость системы достигается благодаря прочной связи ростверка с опорами. Как правило, с такими опорами устраивают железобетонный ленточный ростверк (монолитный или сборной).
Буронабивные сваи с лентой отличаются высокой несущей способностью. Метод подходит под строительство коттеджей из пеноблоков, кирпичей и бруса на твердых и слабых грунтах.
- Свайно-набивное основание с ростверком – отличается от предыдущего типа способом устройства скважин. Данный метод предполагает использование вместо буровых машин конусных или металлических оболочек. Приспособления для пробивания извлекают или оставляют внутри шурфа в качестве несъемной опалубки. Последний вариант обходится застройщику дороже, но позволяет получить более крепкие и долговечные опоры под свайно-ростверковый фундамент.
-
Винтовые сваи (металлические и железобетонные) – столбы, усиленные оголовками с лопастями. Благодаря винтовой части опоры можно вручную ввинтить в грунт, при этом почва уплотняется лопастями и служит дополнительной опорой. Сваи из металла комбинируют с обвязкой из двутавровых балок, швеллера или профильной трубы.
Под легковесные деревянные постройки можно выбрать ростверк из брусьев. Металлические винтовые сваи легче, дешевле и проще в монтаже, чем железобетонные конструкции, но они уступают по сроку службы и несущей способности.
Железобетонные винтовые столбы не подвержены разрушающему действию коррозии и имеют срок службы от 100 лет. Усиленный железобетонным ростверком, такой фундамент отлично подойдет под строительство кирпичных малоэтажных сооружений.
- Железобетонные опоры – заводские изделия, усиленные арматурным каркасом внутри ствола. Для монтажа нанимают сваебойные установки. Из-за абразивного воздействия грунта на поверхность опоры во время установки застройщик не имеет возможности организовать гидроизоляцию нижней части фундамента. Комбинируют железобетонные сваи с ленточным (монолитным или сборным) ростверком.
Ростверк: назначение и виды
При строительстве жилых домов, бань, беседок обычно возводится ленточный фундамент, который обладает высокими техническими характеристиками. В силу ряда обстоятельств (высокий уровень грунтовых вод; глубокое промерзание почвы на участке застройки; мокрые или слабые грунты), ленточный тип фундаментного основания применять не рекомендуется. В случаях, когда ленточный фундамент устроить не представляется возможным, возводятся фундаменты другого типа: столбчатый, свайный, монолитная плита.
Столбчатые и свайные основания состоят из отдельных элементов (опор), которые обеспечивают устойчивость возведенного здания, но в силу обстоятельств, отдельные опоры могут подвергаться неравномерной осадке, отклонению по оси и иметь прочие нарушения, ослабляющие несущую способность всего фундаментного пояса.
Типы ростверка
Конструкция ростверка
Фундамент с ростверком – вот решение, которое позволит повысить жесткость конструкции основания, увеличит прочность, жесткость и несущую способность.
Ростверк представляет собой плиты (балки), уложенные непосредственно на поверхности земли или над землей. Сваи или столбы с помощью балок соединяются в единую конструкцию, которая приобретает пространственную жесткость. Отдельные опоры удерживаются в определенной точке, не подвергаясь колебаниям, сдвигам, выпучиванию и разрушению от непредвиденных обстоятельств (затопление паводковыми водами, неравномерная осадка от сил морозного пучения).
Главная задача конструкции – равномерное распределение нагрузки от стен к фундаментным опорам, которые в свою очередь передают нагрузку на грунт, обеспечивая устойчивость построенному зданию. Сам ростверк не оказывает непосредственного воздействия на грунт в части распределения нагрузок от здания.
Повышенный ростверк
Различают три типа ростверка:
- Возвышенный – этот тип незаменим при строительстве зданий в условиях холодного климата, при угрозе значительного подтопления строений (например, в момент весеннего половодья). Пояс балок практически висит в воздухе, не касаясь грунтового основания, надземная конструкция опирается только на опоры (столбы или сваи).
- Повышенный – этот тип также именуется наземным. Конструкция практически касается поверхности земли или даже несколько утоплена в грунт. Для этой конструкции обязательна предварительная планировка участка, в некоторых случаях под ростверк этого типа укладывают специальную песчаную подушку. Повышенный ростверк является самым оптимальным вариантом фундаментного основания, при котором удается распределить нагрузку наиболее равномерно.
- Заглубленный – конструкция такого типа заглубляется в грунт на значительную глубину, практически подземный пояс напоминает прочный заглубленный свайно-ленточный фундамент.
Ростверки любого типа могут возводиться из монолитного бетона, сборных железобетонных элементов и металлических балок.
Основные виды свайно-ростверкового фундамента
Конструктивное исполнение свайно-ростверкового фундамента может отличаться. Для его устройства могут использоваться опоры разного типа. Предлагаем познакомиться с основными видами, чтобы вам было проще сделать выбор в пользу основания конкретного типа.
ФОТО: vitoslavica.ru Исполнение свайно-ростверкового фундамента может отличаться.
По типу обвязки
Для изготовления ростверка может использоваться стальной швеллер либо монолитный железобетон. Наибольшее распространение получил второй тип. Такая конструкция способна выдержать значительную нагрузку. Если возводится хозпостройка, гараж либо каркасное строение, можно использовать металлическую обвязку.
ФОТО: superfundamentufa.ru Железобетон способен выдержать значительную нагрузку.
По типу свай
В зависимости от типа используемых опор, свайно-ростверковый фундамент может быть:
- Винтовым. Аналогичен основанию на винтовых сваях, но имеет расположенный на опорах ростверк. Сваи металлические, имеют большой диаметр. Их нижняя часть выполняется заострённой с лопастями для удобства закручивания.
- Буронабивным. Опоры формируются внутри асбестоцементных труб, используемых в качестве несъёмной опалубки. Оптимальный вариант при устройстве основания своими руками.
- Забивным. Допускает использование пустотелых опор, а также цельных, изготовленных из стали, дерева, железобетона. Монтируются в предварительно подготовленные скважины, глубина которых равна трети длины опоры.
ФОТО: vitoslavica.ru Буронабивные сваи достаточно популярны.
По способу погружения в грунт
Свайно-ростверковый фундамент, в зависимости от способа погружения опор в грунт, принято делить на:
- забивной. Для забивания свай используется спецтехника;
- набивной. Сначала бурятся скважины, затем в подготовленные ямы заливается бетон;
- винтовой. Для вкручивания опор используется спецоборудование.
ФОТО: sdmco.ru Забивные сваи погружаются в грунт с помощью спецтехники.
Что такое свайно-ростверковый фундамент
Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.
Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки. В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.
Так выглядит свайно-ростверковый фундамент вынутый из земли
Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи. Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.
Различают свайные фундаменты с высоким и низки ростверком
Высокий ростверк находится выше уровня земли. Чаще всего его делают из металла — швеллеров большого сечения или квадратных металлических труб. Еще делают такой ростверк из бетона, но его устройство сложнее: приходится придумывать, как залить ленту на расстоянии от земли.
Как работает ростверк и что он дает
Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.
Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай. Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.
Ленточный фундамент на сваях
Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.
В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.
Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)
Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.
В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.
При воздействии сил пучения на ленту, «пятки» свай, да и они сами, не дают возможности грунтам сдвинуть фундамент. Потому ленточно-свайные фундаменты — отличный выбор на сильно пучнистых почвах. Затраты при этом гораздо выше, чем при строительстве обычного свайного фундамента, но намного ниже, чем при строительстве ленты ниже глубины промерзания.
Самостоятельная установка фундамента
Возведения свайного фундамента и ростверка должно осуществляться с учётом СНиП. Изначально необходимо создать проект несущих конструкций и разработать чертежи, сделать необходимые виды, проставив на них размеры и расстояние между важными узлами здания, согласно фото и видео. Следующим этапом является разметка будущего очертания строения прямо на грунте. Он включает в себя:
- Установка первого колышка в один из углов, при этом, основным здесь является расстояние от границ участка до одной из стен.
- От установленного колышка откладывают расстояние в одну сторону по длине фундамента.
- Опять же, от первой метки отмеряют расстояние по ширине фундамента перпендикулярно первому отрезку.
- Обязательно контролируют угол между двумя линиями. Он должен обязательно получиться под 90 градусов.
По аналогичному принципу размечают все остальные стороны, пока не образуется правильный прямоугольник. Проверить это можно, замерив расстояние по диагоналям. В том случае, если свайный фундамент имеет сложную форму, то его желательно разбить на небольшие прямоугольники. Посмотреть весь процесс можно на фото или видео.
Формирование ростверка
После построения внешних очертаний фундамента со сваями и ростверка, подобную процедуру проделывают и с внутренними. Для этого нужно отмерить расстояние, и также очертить контур, ширина которого составляет минимум 40 см.
Далее переходят к непосредственной установке свай. Их количество, а также расстояние между ними должно быть указано в расчётах, произведённых с учётом СНиП. После того, как сваи установлены, нужно создать деревянную опалубку, которая будет сложить основанием для ростверка. Для дополнительной прочности и долговечности в середину опалубки укладывается металлическая арматура, которая прочно соединяется между собой.
На этом подготовительные работы окончены и можно переходить к заливке бетонной смеси. Осуществляя данную процедуру по СНиП, желательно уплотнять бетон штыкованием, как показано на видео, а также следить, чтобы вся арматура оказалась внутри ростверка.
Для достижения максимальной прочности свайного фундамента следует использовать цемент необходимой прочности (обычно не менее М200), а также учитывать все указания СНиП. После заливки бетонной смеси, необходимо дать набрать ей прочность в течение, как минимум месяца. В этот период фундамент со сваями ни в коем случае нельзя нагружать.
После выполнения всех этапов и рекомендаций, а также соблюдения действующего СНиП, должен получиться прочный свайный фундамент с ростверком, который будет отличаться надёжностью и долговечностью.
