Газогенератор на дровах своими руками: процесс изготовления

Ценная информация по газогенераторам

Иногда ожидания владельцев частных домов, задумавшихся о приобретении или самостоятельном изготовлении газогенератора, оказываются слишком радужными по сравнению с реальной ситуацией.

Бытует мнение, что КПД газогенератора, составляющее около 95%, значительно превышает КПД обычного напольного газового котла, который достигает 60-70%. Эти цифры в целом верны, но сравнивать их некорректно.


В изготовлении самодельного газогенератора используются отслужившие газовые баллоны, бидоны, кухонная утварь и т.д. Практически бесплатное устройство экономно расходует не самое дорогое топливо при довольно высокой производительности

Первый показатель отражает эффективность производства горючего газа, а второй – количество тепла, полученного при работе котла. В обоих случаях сгорает древесина, но результат этого процесса качественно различается. Если в дальнейшем полученный путем пиролизного сгорания древесины горючий газ будет использован для обогрева жилища, такое сравнение можно будет провести.

Стоит помнить также, что самодельные газогенераторы, хотя они и могут работать с высокой отдачей, редко бывают столь же эффективными, как и промышленные модели. Этот момент следует учесть еще на этапе проектирования агрегата и расчетов стоимости проекта и его ожидаемой эффективности.

Если необходимость создания газогенератора обусловлена только желанием улучшить систему отопления дома, стоит обратить внимание на похожее устройство – пиролизный котел, который работает на очень схожих принципах. Главное его отличие от газогенератора состоит в том, что полученный газ немедленно сжигается, а полученная энергия используется для подогрева теплоносителя в системе отопления дома. В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха

Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

В таком устройстве монтируют дополнительную камеру сгорания, в которую необходимо организовать отдельную подачу воздуха. Если же нужно обогревать дом с помощью газогенератора, понадобится еще выбрать конвектор для отопления. Это увеличит расходы на модернизацию или обустройство отопления. Необходимо просчитать, стоит ли в таком случае овчинка выделки?

Важный момент – правильное обслуживание газогенератора в процессе его эксплуатации. Реклама утверждает, что это универсальное устройство, в котором сгорает все: от опилок до свежесрубленного дерева.

Но реклама умалчивает о том факте, что при загрузке влажного сырья количество полученного горючего газа может сократиться на 25% или больше.


Лучшее топливо для бытового газогенератора – древесный уголь. При его сжигании не тратится слишком много энергии на испарение избыточной влаги, что позволяет получить максимальное количество горючего газа

Оптимальным топливом для газогенератора, по мнению специалистов, является древесный уголь. При его сгорании на испарение влаги уходит минимальное количество энергии, что позволяет ускорить процессы пиролиза.

Владельцы автотранспорта могут рассчитывать на газогенератор не только для обогрева, но и для работы своего транспортного средства. действительно, в Европе немало автомобилистов вполне успешно приспособили свой транспорт для работы на дровах. Но чаще всего это компактные и прочные устройства, изготовленные из тонкой и прочной нержавеющей стали.

Стоимость таких агрегатов, даже изготовленных самостоятельно, совсем не маленькая. В российских реалиях газогенераторы для автомобилей изготавливают из подручных средств и устанавливают на грузовой автотранспорт.

Эффект от их работы невысок, обычно наличию такого агрегата сопутствуют такие явления как длительный розжиг, необходимость постоянной работы двигателя на высоких или средних оборотах, что способствует его скорому износу.


Для автомобиля лучше всего использовать качественный газогенератор, выполненный из прочной нержавеющей стали, имеющий относительно небольшой вес и компактные размеры

Интересный вариант использования газогенератора в частных домовладениях – использование горючего газа для домашней электростанции. Реализуют такой проект с помощью дизельного двигателя внутреннего сгорания.

Преимущества самодельного генератора

Самодельный генератор выигрывает у покупного более доступной стоимостью. Безусловно финансовая сторона важна, но устройство, сделанное своими руками – это прибор только с необходимыми и заявленными требованиями.

Стоит учесть, что выбранная конструкция непосредственно сказывается на КПД. Так в асинхронных генераторах потери КПД не превышают 5%. Лаконичность конструкции его корпуса с защитой мотора от влаги, грязи снижает потребность в частом техническом обслуживании. Асинхронный генератор более устойчив против скачков напряжения за счет выпрямителя на выходе, что предотвращает поломки подключенного оборудования.

Самодельный генератор работает вне зависимости от удаленности ЛЭП, обеспечивая электроэнергией в любых условиях. Он преобразует энергию, используя доступный вид топлива

Такое устройство эффективно питает сварочные аппараты, лампы накаливания, компьютерную и мобильную технику с чувствительностью к перепадам напряжения. Имеет хорошую производительность и моторесурс.

Прибор – хорошая альтернатива обычным источникам электропитания, выручает при аварийном отключении электричества, экономит средства. Мобилен, малогабаритен, с простой конструкцией, легко поддается ремонту – можно своими силами заменить вышедшие из строя детали, узлы.

Кроме прочего, самоделка обладает небольшими размерами, поэтому с легкостью устанавливается даже в небольших помещениях.

Разместить самодельный генератор можно в небольшом помещении, за счет компактной конструкции прибор не требует много места для своей установки

В зависимости от от используемого типа топлива генератор требует лишь соблюдения мер предосторожности в процессе использования. В процессе эксплуатации самодельного генератора необходимо соблюдать технику безопасности: следить за электрическими кабелями, не допускать их перекручивания, не трогать оголенные провода руками и т.п

В процессе эксплуатации самодельного генератора необходимо соблюдать технику безопасности: следить за электрическими кабелями, не допускать их перекручивания, не трогать оголенные провода руками и т.п

Схема силовой установки и инструкция создания

Если желание создать газовый генератор своими руками побеждает любые опасения, перед началом работы нужно разобрать схему установки, а также позаботится о подготовке составляющих частей. Итак, рассмотрим, как создать газогенератор горизонтального и вертикального типа. Принципиального отличия в конструкциях нет, однако, способ генерирования газа все же имеет свои особенности.

Газген 100 кВт., изготовленный самостоятельно

Вертикальный газогенератор

Схема силовой установки показана на картинке. Вертикальным называется, потому что в процессе горения выделяемый газ поднимается вертикально вверх, откуда происходит его забор по трубе к фильтрам и радиатору. Как видим, собрать конструкцию несложно.

Для этого потребуется:

  1. Металлическая бочка – будет служить топкой для сжигания топлива (кокса, угля или древесины), а также совмещать другие элементы:
  • топка – располагается в самом верху, служит для процесса сгорания топлива, имеет герметичную крышку;
  • колосниковая решетка – располагается внизу, куда выпадают отходы от переработанного топлива – зола и пепел;
  • воздухораспределитель – находится вне корпуса, подает кислород, усиливающий горение;
  • патрубок – служит газоотводом и распределителем его в очистительный отсек (фильтр).
  1. Радиатор – охладит полученный в результате пиролиза газ.
  2. Два фильтра – один потребуется для очистки подаваемого кислорода в топку (именно кислород позволяет увеличить температуру горения до 1000 °С), другой же фильтрует непосредственно получаемый газ, очищая его от смол, примесей и продуктов распада.
  3. Вентилятор – можно обойтись и без него, однако его цель – охлаждение конструктивных деталей, нагреваемых во время процесса горения топлива.
  4. Трубы – необходимы для соединения всех частей газогенератора между собой.

При работе может потребоваться сварочный аппарат, а также навыки по работе с ним. Газогенератор может работать не только на коксе и древесине, но и на навозе, что значительно удешевляет его стоимость.

Когда все нужные детали собраны, можно приступать к сборке, следуя следующей инструкции:

  1. Собираем корпус – берем или готовую металлическую бочку или варим ее из листового металла. На дно устанавливаем колосники, по типу обычной угольной печи. Большую часть будет занимать топка, где будет происходить процесс горения и пиролиза (разложение древесного угля на газ и смолы). Топку закрываем герметичной горловиной, отделяемой ее от корпуса. Устанавливаем воздухораспределитель за пределами корпуса так, чтобы подаваемый кислород не мог проникать обратно (понадобиться односторонний клапан).
  2. Устанавливаем радиатор и фильтры.
  3. Соединяем конструктивные части, как показывает чертеж.
  4. Пробуем на практике получившееся изобретение.

Устройство может использоваться как на открытой местности, так и в цокольных этажах помещений. С его помощью можно не только обеспечивать дома переменным током, но и выполнять другие работы по дому.

Если навыков по созданию подобного агрегата недостаточно, рекомендуется посмотреть видео, где более подробно рассказывается о всех особенностях и нюансах.

Сюжет «Главной Дороги» об изготовлении газгена

Горизонтальный газогенератор

Газогенератор на дровах своими руками имеет свои особенности. Отличается по способу выведения газа, который перемещается в нижней части корпуса горизонтальными потоками.

Наиболее подходящим топливом являются дрова и прессованные опилки. Устройство силовой установки немного проще: корпус с бункером горения, колосниками, воздухораспределителем и газоотводом располагаются на одной линии. Итак, для того, чтобы сделать газовый генератор горизонтального типа, необходимо подготовить:

  • Корпус, в который будут помещены бункер, воздуховод и газораспределительная камера.
  • Камера сгорания, оснащенная герметичной горловиной.
  • Фильтры, где будут оседать продукты сгорания топлива, давая на выходе чистый газ.

Принцип сборки идентичен вертикальному газогенератору, поэтому если возникнут сложности, рекомендуется воспользоваться подсказками видео ресурсов, где подробно рассказывается о каждом шаге создания агрегата.

На видео показано изготовление газогенератора своими руками

Цена на топливо растет постоянно

Высокая стоимость бензина и дизеля, а также дорожающий газ вынуждают переходить на более экономичные виды топлива.

Принцип действия здесь прост. Двигатель работает не на бензине, солярке или обычном газе (метане, пропане), а на газе, выделяемом при горении дерева.

Аппараты, которые позволяют выработать такой газ, носят название газогенераторов.

Кроме бытовой сферы, они пользуются большой популярностью и давно применяются в промышленности.

Что касается способов изготовления, то они различаются. В данной статье рассмотрим наиболее популярные из них.

Принципиальная схема работы газогенератора.

Способ №3 — Самодельные станции

Также многие умельцы создают самодельные станции (обычно на основе газогенератора), которые после продают.

Все это указывает на то, что можно и самостоятельно изготовить электростанцию из подручных средств и использовать ее для своих целей.

Далее рассмотрим, как можно сделать устройство самостоятельно.

Рекомендуем: Градирни открытого и закрытого типов: их конструкция, режимы работы, фото

На основе термоэлектрогенератора.

Первый вариант – электростанция на основе пластины Пельтье. Сразу отметим, что изготовленное в домашних условиях устройство подойдет разве что для зарядки телефона, фонаря или для освещения с использованием светодиодных ламп.

Для изготовления потребуется:

  • Металлический корпус, который будет играть роль печи;
  • Пластина Пельтье (отдельно приобретается);
  • Регулятор напряжения с установленным USB-выходом;
  • Теплообменник или просто вентилятор для обеспечения охлаждения (можно взять компьютерный кулер).

Изготовление электростанции — очень простое:

  1. Изготавливаем печь. Берем металлический короб (к примеру, корпус от компьютера), разворачиваем так, чтобы печь не имела дна. В стенках внизу проделываем отверстия для подачи воздуха. Вверху можно установить решетку, на которую можно установить чайник и т. д.
  2. На заднюю стенку монтируем пластину;
  3. Сверху на пластину монтируем кулер;
  4. К выводам от пластины подключаем регулятор напряжения, от которого и запитываем кулер, а также делаем выводы для подключения потребителей.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Что такое умные розетки, их виды, устройство и принцип работы

Работает все просто: разжигаем дрова, по мере нагрева пластины на ее выводах начнется генерация электроэнергии, которая будет подаваться на регулятор напряжения. От него же начнет и работать кулер, обеспечивая охлаждение пластины.

Остается только подключить потребители и следить за процессом горения в печке (подкидывать своевременно дрова).

На основе газогенератора.

Второй способ сделать электростанцию – это изготовить газогенератор. Такое устройство значительно сложнее в изготовлении, но и выход электроэнергии – значительно больше.

Для его изготовления потребуется:

  • Цилиндрическая емкость (к примеру, разобранный газовый баллон). Она будет играть роль печки, поэтому следует предусмотреть люки для загрузки топлива и очистки твердых продуктов горения, а также подвод воздуха (потребуется вентилятор для принудительной подачи, чтобы обеспечить более лучший процесс горения) и вывод для газа;
  • Радиатор охлаждения (может быть изготовлен в виде змеевика), в котором газ будет охлаждаться;
  • Емкость для создания фильтра типа «Циклон»;
  • Емкость для создания фильтра тонкой очистки газа;
  • Бензиновая генераторная установка (но можно просто взять любой бензиновый мотор, а также обычный асинхронный электродвигатель 220 В).

После этого все необходимо соединить в единую конструкцию. От котла газ должен поступать на радиатор охлаждения, а после на «Циклон» и фильтр тонкой очистки. И только после этого полученный газ подается на двигатель.

Это указана принципиальная схема изготовления газогенератора. Исполнение же может быть самым разным.

К примеру, возможна установка механизма принудительной подачи твердого топлива из бункера, который, кстати, тоже будет запитываться от генератора, а также всевозможных контролирующих устройств.

Создавая электростанцию на основе эффекта Пельтье, особых проблем не возникнет, поскольку схема простая. Единственное, следует принимать некоторые меры безопасности, поскольку огонь в такой печке практически открытый.

А вот создавая газогенератор, следует учитывать множество нюансов, среди них — обеспечение герметичности на всех соединениях системы, по которой проходит газ.

Чтобы двигатель внутреннего сгорания нормально работал, следует побеспокоиться о качественной очистке газа (наличие примесей в нем недопустимо).

Газогенератор – конструкция громоздкая, поэтому для него необходимо правильно подобрать место, а также обеспечить нормальную вентиляцию, если он будет установлен в помещении.

Поскольку такие электростанции не новь, и любителями они изготавливаются уже сравнительно давно, то и отзывов о них накопилось немало.

В основном, все они положительные. Даже у самодельной печи с элементом Пельтье отмечается, что она полностью справляется с поставленной задачей. А что касается газогенераторов, то здесь наглядным примером может выступить установка таких устройств даже на современных авто, что говорит об их эффективности.

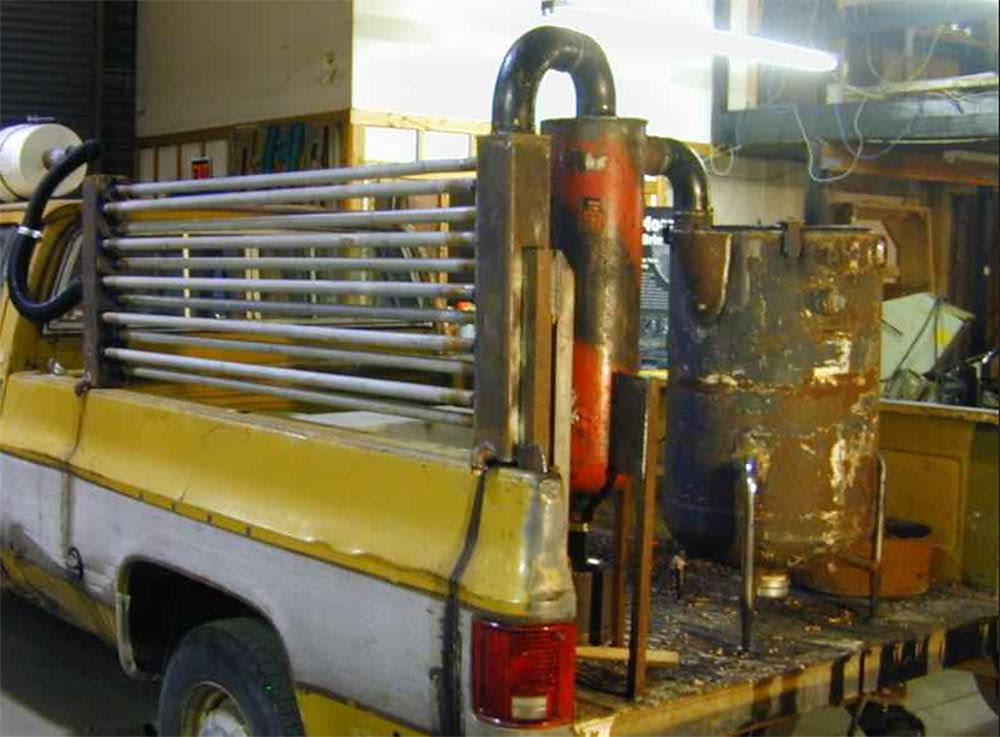

Автомобильный генератор газа

Отличием генератора газа для транспортного средства является его компактность и увеличенная надежность – хотя даже такие характеристики не позволяют ехать на машине с большой скоростью. Впрочем, разгон до 80–90 км/ч вполне возможен. Материалом изготовления автомобильного газогенератора чаще всего выступают металлические емкости. Серийное производство предусматривает использование нержавеющей стали, благодаря чему уменьшается масса генератора и улучшаются эстетические параметры. Кустарное производство таких приборов приводит к получению эффективных, но не слишком аккуратных на вид и тяжелых дровяных печей, газ от которых передается к газовому двигателю авто.

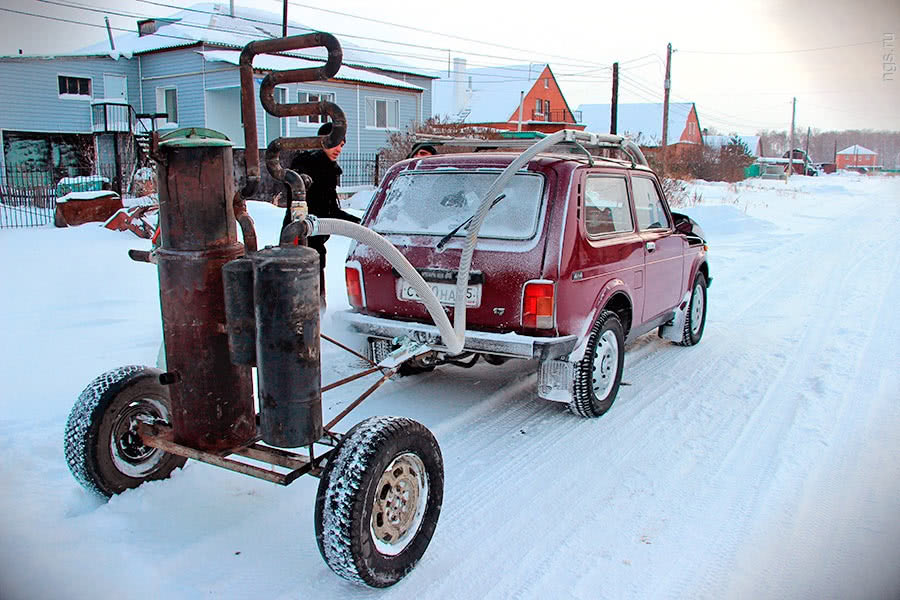

Автомобиль «Нива» работающий при помощи газогенератора

Неплохим вариантом для создания генератора газового топлива для небольшого автомобиля может стать старый пропановый баллон. Для внутренней части схемы устройства предусматривают использование ресивера от грузовика объемом 20 или 40 л. Для колосниковой решетки выбирают тонкий металл, для патрубков – обычные трубы для отопления.

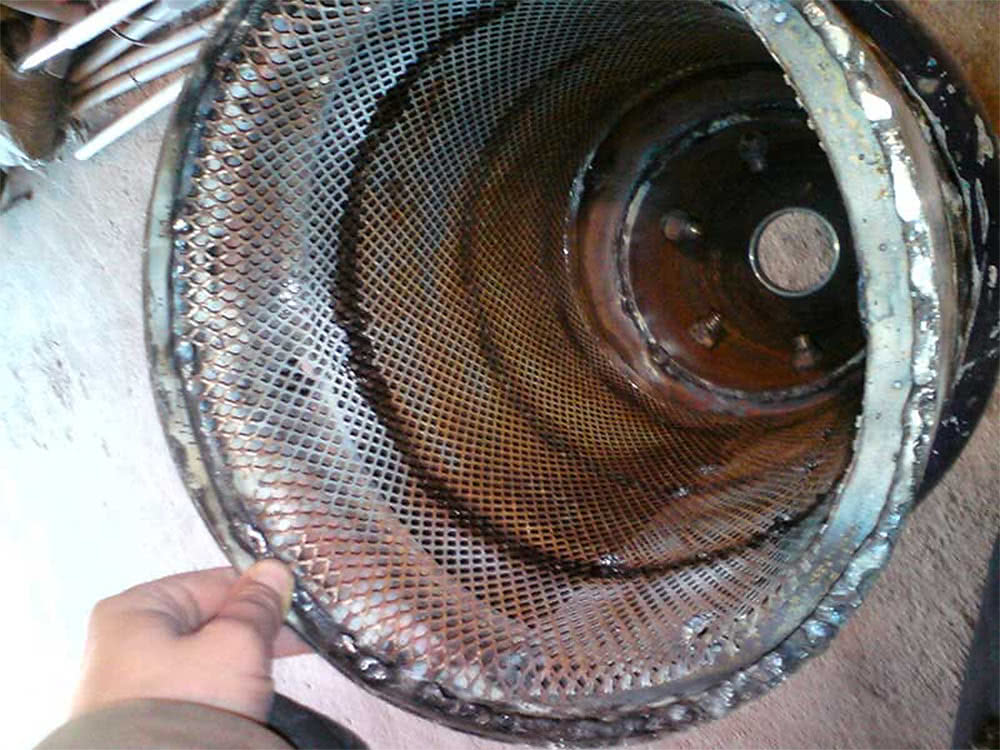

Колосниковая решетка автомобильного газогенератора

Крышку с крепежом делают из верхней части баллона или листовой стали. Уплотняют ее с помощью обработанного графитовой пропиткой асбестового шнура. Грубый фильтр делается из старого огнетушителя или соответствующего по длине куска трубы. В нижней части фильтрующего элемента устанавливают конусообразную насадку, через которую будет отгружаться зола. Сверху трубу или огнетушитель накрывают крышкой со встроенным в нее патрубком.

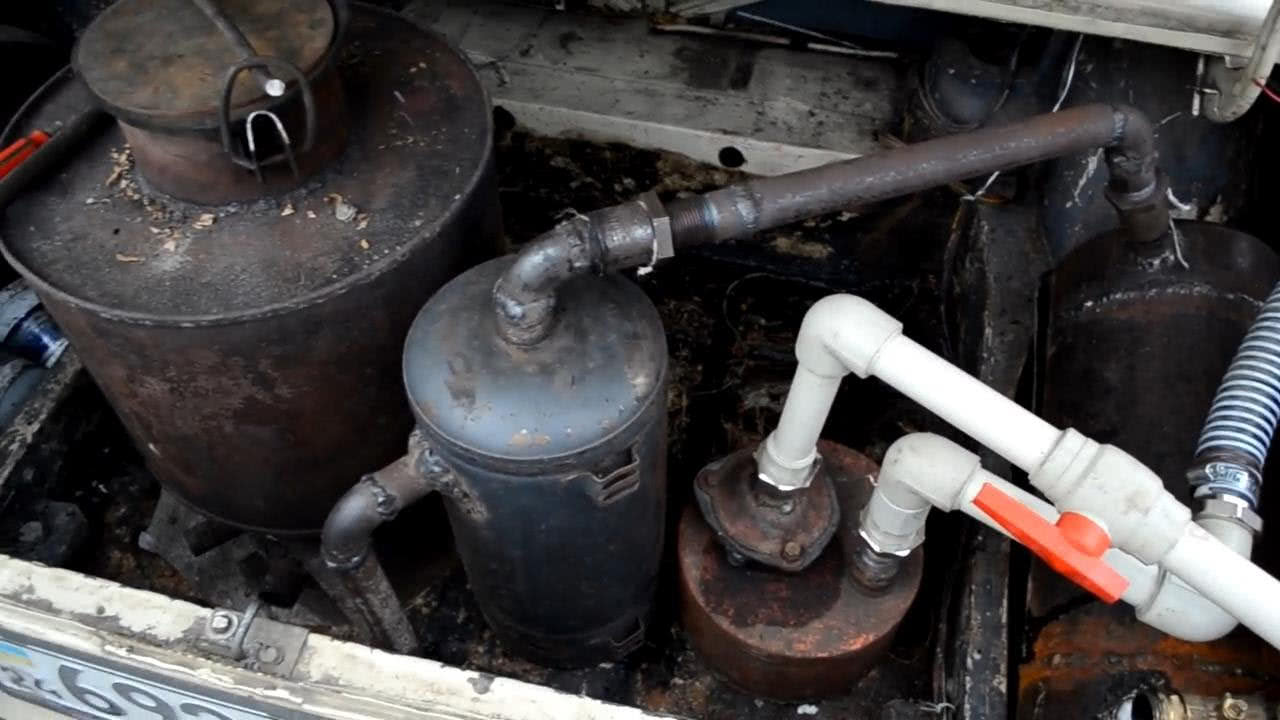

Газовый генератор с фильтром

Наличие охладителей, в качестве которых часто применяются биметаллические отопительные радиаторы, требуется по двум причинам:

  • слишком горячий газ имеет небольшую плотность и не может обеспечить эффективную работу ДВС;
  • при контакте раскаленного газа с нагретыми элементами двигателя может произойти вспышка.

Еще один важный элемент конструкции – смеситель, позволяющий регулировать пропорции газовоздушной смеси. Если не менять концентрацию топлива, в двигатель будет поступать газ с теплотой сгорания 4.5 МДж/м3, что в 7,5 раз меньше, чем у обычного пропана. Изменяя пропорцию с помощью специальной заслонки, газовоздушную смесь приводят в соответствие с обычным газом.

Ознакомьтесь с серией видео по созданию газогенератора для автомобиля «Москвич».

Установка на автомобиль

Перед тем как устанавливать газогенератор работающий на дровах, требуется выбрать подходящее место. На грузовых авто, установка размещается между кабиной и кузовом, на автобусах – сбоку (со стороны водителя). Для легкового автомобиля допускается два варианта – монтаж в багажнике или на отдельном прицепе.

https://youtube.com/watch?v=Of8z2_rVGvg

Газогенератор в багажном отделении выглядит аккуратнее и не нарушает дизайн транспортного средства. Но пользоваться таким устройством неудобно, а места для перевозки грузов практически не остается. Отдельная установка прибора на прицепе позволяет не только сохранить пространство в багажнике, но и упрощает ремонт оборудования. Кроме того, прицепной газогенератор можно при необходимости отсоединить, переведя машину на бензин или баллонный газ. Недостаток варианта с прицепом – увеличение общей длины транспорта, создающее проблемы при парковке, и дополнительные расходы на приобретение прицепа.

Один из способов размещения дровяного газогенератора в авто

Виды газовых установок

Современный рынок силовых установок предлагает оборудование, работающее на газе трех основных типов:

  1. Прямого способа генерации;
  2. Обратного;
  3. Горизонтального.

Первые подходят для сжигания угля и полукокса. В таких агрегатах кислород поступает снизу, а забор газа выполняется сверху агрегата. Но так как в этих моделях влага из топлива не поступает в зону горения, то ее приходится подводить специально. Это позволяет повысить мощность устройства.

Агрегаты обращенного процесса – это идеальный вариант для сжигания отходов из древесины. В них подача воздуха осуществляется непосредственно в зону горения, а газ отбирается снизу.

Устройства поперечного способа отличаются высокоскоростной подачей воздуха черед фурмы в нижней части корпуса. Причем здесь же, только с противоположной стороны производится и отбор газа. Эти агрегаты отличаются минимальным временем пуска и хорошей приспосабливаемостью к смене режимов.

Схема силовой установки – для народных умельцев

Собрать такой агрегат собственноручно не так уж и сложно. Однако, прежде чем приступить к изготовлению газогенератора своими руками нужно ознакомиться с принципом действия агрегата, а также подобрать наиболее подходящую под ваши условия схему.

Конструкция установки и схема подключения

Для простейшего прибора вполне сгодятся предметы, которые несложно найти в каждом доме:

  • Бочка;
  • Трубы;
  • Радиатор;
  • Фильтры;
  • Вентилятор.

Этот набор может быть дополнен и другими элементами. Что и в какой последовательности собирать можно найти в интернете. Причем это не обязательно чертежи и фото, а чаще всего видео, на котором подробно показано и доступно объяснено, как собрать газогенератор своими силами на навозе, дровах и другом топливе. Если схема выбрана, то можно приступать непосредственно к сборке.

Инструкция по созданию

Любой агрегат состоит из корпуса, внутри которого располагаются основные узлы и механизмы. Не чуждо это и для газогенератора, собранного своими руками. Он также имеет корпус, в который помещены:

  • Бункер;
  • Отсек сгорания;
  • Воздухораспределительная часть;
  • Колосниковая решетка;
  • Патрубок;
  • Фильтры.

Корпус агрегата обычно выполняется из листового металла. Для удобства установки ко дну привариваются ножки. По форме конструкция может быть, как овальной, так и прямоугольной.

Делаем самостоятельно, этапы работ:

Бункер изготавливается из малоуглеродистой стали и крепится внутри агрегата. Он оснащается крышкой с уплотнителем из асбеста или другого материала. Низ устройства занимает камера сгорания. Для ее изготовления выбирают специальные марки стали, наиболее устойчивые к высоким температурам. К камере присоединяется горловина, которую от корпуса также отделяют изоляционным материалом.

Специалисты, которым не один раз приходилось собирать газогенераторы своими руками предлагают камеру сгорания выполнять из газового баллона.

Воздухораспределительная камера обычно располагается вне корпуса прибора. Причем на выходе из нее устанавливается обратный клапан, предназначенный для недопущения выхода газа через это отверстие. Перед коробкой располагают вентилятор.

Колосниковая решетка в газовом генераторе, собранном своими руками выполняется из чугуна, при этом средняя часть должна быть подвижной для упрощения процесса обслуживания. Но недостаточно только собрать генератор, нужно еще и правильно отрегулировать подачу воздуха в него, а также отвод газов.

Устанавливать такое оборудование можно как на улице, так и в цокольном помещении, обеспечив его хорошую вентиляцию.

Немного о газогенераторе

Газогенератор представляет собой специальную установку, цель которой преобразовывать газ в электричество, путем его сгорания в камерах под высоким давлением. Почему именно газ? Тут все просто. На самом деле его теплоемкость несколько выше, нежели у бензина и дизельного топлива, а цена намного меньше стоимости последних. Газовый генератор крайне удобен для дома, поскольку не выделяет токсических веществ. Даже самый маломощный агрегат способен обеспечить все потребности в электричестве, встречающиеся в быту, расход топлива при этом минимален.

Пользователи газогенераторов подчеркивают, что его необходимость в тех местах, где есть перебои с электричеством, катастрофическая. Однако, наиболее доступные и дешевые модели имеют заоблачную для многих стоимость – от 35 000 рублей. Естественно, окупаемость агрегата со временем наступает, но не у каждого есть такая сумма. Поэтому, те кто дружат со строительством и знакомы с принципами создания генераторов, могут сделать газген своими руками.

Собрать газогенератор несложно только тогда, когда имеется общее представление и есть под рукой схема или чертежи. При его создании всегда имеются риски, что установка не сможет быть исправной и приносить ожидаемую пользу. Рентабельность саморучного создания агрегата напрямую зависит от навыков создателя, а также от качества комплектующих. Если есть хоть малейшая доля сомнения, от затеи лучше отказать, отдав предпочтение заводской установке с гарантией качества. Как говорится, и овцы целы, и волки сыты!

Возможно, покупка уже готового генератора убережет от пустой траты денег, а также оградит от негативных последствий, возникающих при работе.
