Почему многие хотят подключить плиту своими руками?
Следует остановиться на этом вопросе отдельно. Сейчас провести подключение печки могут не только государственные, но и частные бригады. Но цены на их услуги порой оставляют желать лучшего. Именно поэтому многие полагаются исключительно на собственные силы. Ведь поначалу может казаться, что нет ничего сложного в вопросах подключения печки в квартире. Но не тут-то было, ведь вам придётся иметь дело со всей системой газоснабжения. Поэтому рекомендуем лишний раз подумать, прежде чем браться за выполнение такой работы.
Если хотите сэкономить — обращайтесь к представителю местных газовщиков. Конечно, подстроиться под их график будет не каждому удобно, зато сбережёте лишнюю копеечку в семейном бюджете.
Сильфонная подводка для газа: что это такое, основные характеристики

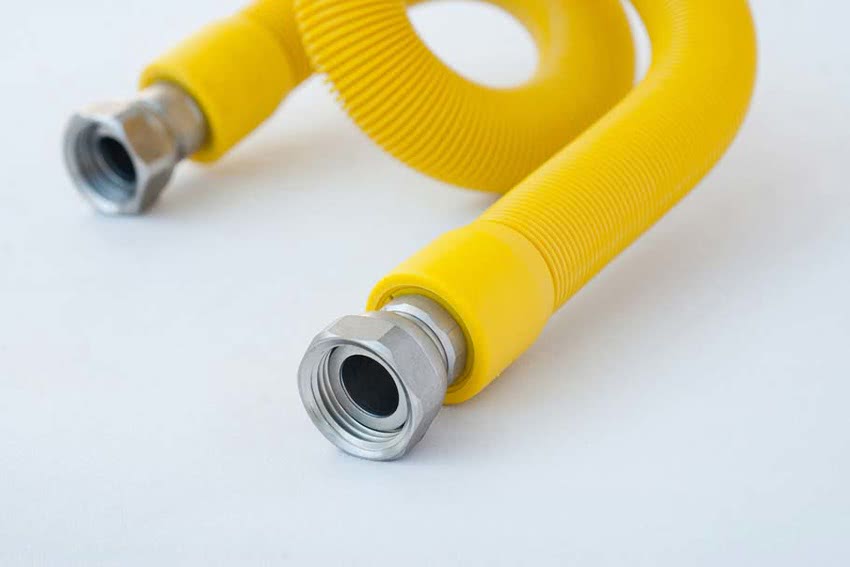

Сильфонная гибкая подводка представляет собой металлический гофрированный рукав, для изготовления которого используется качественная нержавеющая сталь. Благодаря этой особенности шланг можно растягивать и увеличивать его длину. На концах устройства обычно присутствуют 2 гайки, которые применяются для подключения газового оборудования к трубе подачи топлива, или гайка и штуцер. При производстве штуцеров также используется нержавеющая сталь, которая не подвержена коррозии и появлению ржавчины.
Чтобы подключить гибкую подводку для газа сильфонного типа к оборудованию и непосредственно к газовой трубе, применяются накидные гайки. В обязательном порядке рекомендуют между входной трубой и изделием установить металлическую прокладку, изготовленную из меди или алюминия – иногда для этой цели используется специальный пластик.
На концах шланга имеются два штуцера, которые изготовлены из нержавеющей стали
Если выбирать шланг для газа сильфонного типа, изготовленный не европейскими, а, например, китайскими или турецкими производителями, то следует учесть, что вместо нержавеющей стали они используют углеродистую сталь, которая является более хрупкой и в большей степени подвержена деструкции. Поэтому при покупке подводки для газа рекомендуется отдавать предпочтение изделиям с такой маркировкой:
- шлангу из нержавейки: AISI 316;
- стальному штуцеру: AISI 304 или 303.
Специалисты советуют при выборе шланга в обязательном порядке проверить, чтобы и штуцер, и гофра были изготовлены из одного и того же материала. Это связано с тем, что каждый материал имеет определенную плотность и прочность. Если же между собой сварены разные виды металла, может возникнуть электрохимическая реакция, способная разрушить сварное соединение, что приведет к потере прочности устройства.
Не следует приобретать изделия, где штуцер прикрепляется к гофре с помощью клеевой смеси. Не стоит также покупать шланги, в которых штуцер припаян с применением олова или серебра. В таком случае изделия не будут служить долго, а также под сомнение можно поставить их прочность
Поэтому при покупке следует обращать внимание на то, что цена газового шланга не должна быть подозрительно низкой
Сильфонная подводка способна выдерживать давление до 6 атмосфер
Основные технические характеристики сильфонных шлангов для газа
Как и любое другое изделие, сильфонный газовый шланг отличается специфическими особенностями и параметрами, которые и выделяют его среди других вариантов. Среди основных характеристик стоит отметить следующие:
- Изделия можно эксплуатировать в широком диапазоне перепадов температур – от -50 до + 250 °С, причем при любом показателе температуры в этих пределах шланг не теряет своих качеств.
- Максимальное давление, на которое рассчитан рукав, – 6 атмосфер. Нужно учитывать, что по нормам максимальное давление, при котором газ может поступать в жилые помещения, составляет 0,03 атм. Из этого можно сделать вывод, что запас прочности изделия – 200%.
- Благодаря гофрированной поверхности изделие можно удлинять в 2 раза относительно первоначального размера. Эту способность обеспечивает и использование качественного нержавеющего материала, который прошел предварительный отжиг.
- Продолжительный период эксплуатации. Срок службы сильфонного газового шланга составляет 20-25 лет, хотя некоторые производители дают гарантию на 30 лет.
Полезный совет!Несмотря на то, что изделие можно растягивать, не рекомендуют выполнять его увеличение в 2 раза: чем больше растянут шланг, тем в большей степени снижается его жесткость. Поэтому максимальное растяжение, которое допустимо применять к изделию, – 50%.
Сильфонные шланги оснащены гофрированной оболочкой, защищающей внутренний рукав от повреждений
Очень важным моментом при выборе металлического газового шланга сильфонного типа является наличие сертификата качества, подтверждающего, что изделие предназначено для работы со взрывоопасными веществами. В паспорте обязательно должен указываться тот факт, что изделие прошло испытания и соответствует всем требованиям безопасности
Необходимо обратить внимание на сроки изготовления и период эксплуатации шланга
Как выбрать оптимальный вариант?
Выбор шланга для подключения плиты к газопроводу – задача непростая и очень ответственная, ведь вы рискуете сохранностью своего жилища и жизни, а также.
Чтобы из всего многообразия, описанного выше, выбрать подходящий вариант, необходимо определиться с несколькими параметрами:
Длина шланга. В подключенном состоянии он должен немного провисать – настолько, чтобы плиту можно было отодвинуть для уборки или если за неё что-нибудь упадет. Установка шланга натянутым недопустима – это опасно. Самые популярные размеры – от 1 до 2 м, но существуют изделия от 40 см, а максимальная длина отечественных шлангов достигает 4,5 и даже 7 метров.
Тип соединения. На одном конце шланга, который прикручивается к плите, всегда будет гайка со внутренней резьбой – «мама», а вот на другом конце, со стороны газового крана, может быть либо такая же гайка, либо штуцер с наружной резьбой – «папа»
Обратите внимание, какой разъём у вашего газового крана.
Диаметр соединения. Чаще всего используются полудюймовые гайки, но встречаются и на ¾ дюйма, и более экзотические варианты
Перемеряйте резьбу на своём оборудовании.
Металл соединения. Избегайте контакта белого металла (стали) с желтым (латунью) – это небезопасно.
Диаметр сечения шланга для полноценной работы всех конфорок должен быть не менее 1 см.
Посмотрите, какой выход на вашей плите. Если он угловой – отлично, если же направлен в стену – это может быть опасно. Шланг, накрученный напрямую на такой выход, может заламываться, когда плита задвинется к стене, а это чревато не только слабым напором газа, но и утечкой. Чтобы избежать такой ситуации, приобретите дополнительно металлический штуцер-уголок. Если на плите 2 выхода, понадобится ещё и заглушка.
Оцените свои финансовые возможности. Помните, что дорогие шланги будут не только безопаснее и красивее, но и прослужат в разы дольше.
Если шланг может касаться микроволновки, посудомоечной машины или другого электрооборудования, изоляция обязательна. Выбирайте ПВХ рукав или сильфонный шланг с полимерным напылением.
Для использования на даче, с газовым баллоном, можно приобрести и недорогой резиново-тканевый шланг – он будет удобнее и скорее найдется с нужным диаметром
Обращайтесь только в специализированные магазины и требуйте сертификаты качества на товар – это ваше право и гарантия безопасности.
Не верьте предложениям купить фирменный рукав за полцены – скорее всего это низкокачественная китайская подделка. Но и не отказывайтесь от покупки только из-за того, что она сделана в Китае – многие бренды переносят своё производство сертифицированных товаров в эту страну, не снижая контроля и стандартов качества.
Посмотрите, как соединен штуцер с оплеткой. Пайка или цельнолитое изделие – отлично, клей – плохо.
Ознакомьтесь с гарантийным сроком и сроком эксплуатации в паспорте изделия, сопоставьте их с типом шланга и ценой.
Кроме того, покупая дорогой фирменный сильфонный газовый шланг, опасайтесь подделки. Внимательно осмотрите изделие – оно должно быть аккуратным, с незаметными швами, без изъянов, даже мелких.
Обязательно должна быть желтая маркировка. Даже на резиновых шлангах на видном месте клеится желтая бирка, на других же она может присутствовать в оплётке, окраске верхнего слоя, на упаковке. Без такой маркировки легко перепутать шланги для газа и для воды, а вторые начнут «травить» газ если не сразу, то через месяц
Загляните в технический паспорт и проверьте соответствие описания действительности. Требуйте сертификат качества или хотя бы его копию. Слишком низкая цена должна насторожить, но и нормальная рыночная цена не является гарантией качества.
Какой лучше выбрать шланг для газовой плиты
@sovet-ingenera.com
Наибольшее предпочтение отдают металлическим газовым рукавам. Однако это не прерогатива. Большинство жителей выбирают материал – резиновый армированный. Его отличает прекрасная гибкость, изделие не боится изломов. Продукция резиновая служит дольше остальных типов.
Для надёжности, достоверности производства проверяют на товаре
- Наименование продукта от какого производителя, действительный ли его товарный знак.
- Обозначение типа товара.
- Условное рабочее давление.
- По какому стандарту выполнен продукт: ГОСТ Р, ТУ, ОТТ, зарубежные знаки соответствия Евросоюза – DIN, ISO.
Виды шлангов: преимущества и минусы, размерность, описание
Какой шланг для газовой плиты лучше? Расскажем, какие они бывают. Исходя из этого, каждый хозяин выберет для бытового газового устройства оптимальный вариант.
На рынке существуют разные газовые шланги, отличающиеся размером, цветом, материалом изготовления.
Какой бывает длина газовых шлангов
Размерный ряд подводок (наиболее распространенные варианты) таковы:
- от 30-ти до 80-ти см;
- от 1 м до 7 м.
Таким образом, максимальная длина газового шланга для плиты – 7 м.
Кислородный
Такой шланг для газовой плиты использовался в недалеком прошлом, поскольку иных методов подключения посредством гнущейся подводки не существовало.
Кислородный газовый шланг редко используется для современных плит.
Сегодня подобное изделие считается второплановым, его не рекомендуют к установке в современных квартирах, так как:
- если на шланг попадает масляный раствор, при нагреве изделие может потерять целостность, это опасно газовой утечкой;
- у него непривлекательный черный цвет, а перекрашивать изделие – недопустимо.
Кислородный шланг имеет свои недостатки и преимущества.
Имеется и ряд позитивных особенностей:
- легко монтировать;
- низкая стоимость;
- предполагаемый размер труб под них может быть разным.
Резинотканевый
Самая бюджетная вариация для домашних газовых приборов. Состоит из текстильного армирования и резины. В данном случае нет необходимости в установке диэлектриков. Придерживаться особых эксплуатационных условий также не нужно.
Резинотканевый газовый шланг пользуется популярностью благодаря низкой стоимости.
Иные преимущества такого шланга:
Имеющиеся недостатки такого типа изделия:
- малый эксплуатационный срок службы (не более пяти лет);
- низкий уровень жесткости;
- плохая переносимость резких скачков температуры.
С оплеткой из металла
Наиболее распространенный вариант. Производится из полимеров, сверху покрыт вулканизированной резиной и армирован специальными стальными нитями.
Газовый шланг с оплеткой из металла имеет высокий срок эксплуатации.
Преимущества:
- прост в монтаже;
- надежен;
- отличается эксплуатационной неприхотливостью;
- имеется обширный выбор диаметров и длин;
- эксплуатационный период больше, чем у резиновых шлангов.
Шланг с оплеткой из металла наиболее популярен на рынке.
Минусы:
- высокая электро пропускная способность материала;
- внутри-полимерный материал подвержен разрушениям; из-за наличия верхнего слоя их можно не заметить вовремя.
Армированный из ПВХ
Считается более современным, нежели все предыдущие варианты шлангов: особенность состоит в том, что изделие не проводит ток. И, например, резина разрушается легче, нежели ПВХ. Особо прочными такие шланги делает наличие 2-х поливинилхлоридных слоев. Верхний – обычно желтый, внутренний – черный.
Современные мастера используют только армированный газовый шланг из ПВХ.
Преимущества:
- большой размерный разброс – от 40 см до пяти метров;
- оптимален в использовании при повышенных нагрузках;
- выгодное соотношение: цена – эксплуатационный срок.
Сильфонный
Такой шланг на фоне иных аналогов отличается максимальной безопасностью и долговечностью.
Это гофрированный рукав, выполненный из нержавеющей стали, армированной проволоки и полимерных материалов. На оконечностях изделия вмонтирован штуцер (из стали либо латуни) с резьбовой частью + имеются специальные прокладки.
Сильфонный шланг имеет массу преимуществ и один недостаток – это стоимость.
Преимущества:
- упругость;
- хорошая гибкость;
- эксплуатационный период – до тридцати лет;
- прочность;
- возможность увеличения размерности – почти вдвое.
Незначительным минусом такого шланга называют высокую стоимость. Но специалисты утверждают, что она оправдана и «перекрывается» существенным эксплуатационным сроком.
Особенности
Торговые сети и специализированные магазины продают огромное количество строительно-ремонтных принадлежностей, в том числе и шлангов. Но внешнее сходство и «мнение соседа по подъезду» не позволяют сделать правильный выбор. Можно встретить на одном и том же прилавке:
- сильфонный шланг;
- изделие из ПВХ с упрочнением полиэфирными нитями;
- «простой» рукав из резины.
Еще в начале 1990-х вопрос выбора не стоял. Тогда любые газовые приборы жестко присоединялись к подающим магистралям посредством стальных труб. Появление газовых шлангов позволило сделать соединения более эстетичными, вписать их в любой дизайн. Гибкая подводка газа занимает меньше места. Наконец, она позволяет отобрать идеально подходящую мебель, а не приспосабливаться всецело к характеристикам трубы.
Но важно понимать, что газовый шланг — очень ответственный элемент. Если он непрочен, ненадежно соединяется с трубами, баллонами, плитами или котлами, ждать проблем долго не придется. Ошибки при подключении грозят взрывом, пожаром
Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам
Ошибки при подключении грозят взрывом, пожаром. Категорически нельзя использовать для подачи газа неспециализированные шланги. И даже при использовании подходящей конструкции желательно обращаться к профессионалам.
Разновидности газовых шлангов
Резино-тканевый шланг для газового оборудования
Газовые подводки бывают сильфонные, армированные, из ткани и резины. Все они отличаются длительностью и условиями эксплуатации, техническими характеристиками. Выбор зависит от конкретной ситуации.
Резино-тканевый шланг
Бытовые часто изготавливаются из резины и ткани. Такой вид изделия дешевый и простой. Рукав мягкий, гибкий, но укреплен текстильной нитью. Используется приспособление при температуре от -10 до +50 градусов. В монтаже и применении шланг неприхотлив. Однако резина через некоторое время начинает затвердевать и растрескиваться, что чревато просачиванием газа.
Чтобы увеличить срок службы изделия, в состав резины вводятся эластичные компоненты. Достоинством гибких подводок для газа считается хорошая эластичность и непроводимость электричества. Они быстро монтируются, можно выбрать приспособления разного размера и диаметра.
Однако есть некоторые недостатки:
- неустойчивость к механическим влияниям;
- недостаточный уровень жесткости;
- небольшая защита от температурных перепадов.
Использовать резиновые шланги не рекомендуется, так как они подвержены естественному износу. Если изделие и подключают, то не к магистральной трубе, а к баллону. Менять его следует каждые 2 года. Специальных креплений на концах изделия нет, поэтому его просто надевают на выходной штуцер. Для закрепления используются металлические хомуты. Если крепления есть, при установке требуются паронитовые прокладки.
Резиновый армированный шланг
Резиновый армированный шланг
Для изготовления шланга для газа часто применяется вулканизированная резина, укрепленная стальной оплеткой желтого цвета. Внутренний слой трубки состоит из полимеров. Он является проводником электричества, а также способен быстро разрушаться. Изделие такого типа обладает следующими достоинствами:
- небольшая цена;
- способность выдерживать температуру до 50 градусов;
- широкий диапазон диаметров: 12-25 мм и больше;
- легкость монтажа (на концах трубки присутствуют штуцеры и накидные гайки), простота эксплуатации.
Сильфонный металлический шланг

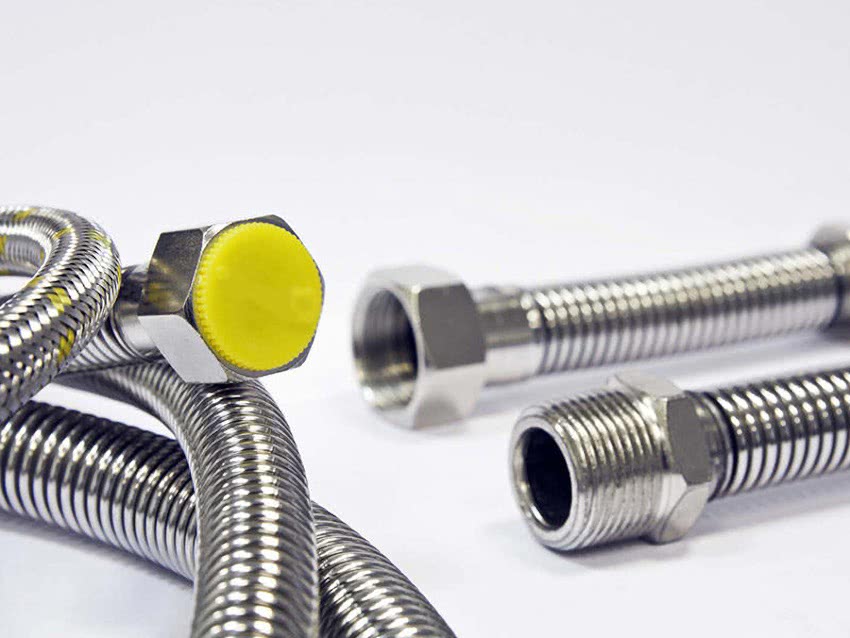

Сильфонные шланги из нержавейки считаются самыми надежными
Самым надежным считается сильфонный шланг для газа. Это гибкий металлический элемент, в составе которого присутствуют полимерные материалы, нержавейка. Рукав герметичный, способен выдерживать высокое давление, так как укреплен проволокой. Он обладает достаточным запасом прочности и жесткости.
На концах приспособления находятся соединительные штуцеры из стали и латуни. С их помощью шланг подключается к трубе. Изделия легко сгибаются, меняют размеры, при этом они сохраняют работоспособность, упругость и прочность. Даже при изгибе внутренний диаметр трубки не меняется. Линейное расширение и сжатие компенсируется за счет строения изделия.
Армированная часть защищена от пробоя электроимпульса и блуждающих токов. Диэлектрическая вставка монтируется еще на этапе производства. Изделие имеет такие технические характеристики:
- диаметр трубки: 12-25 мм и больше (под заказ);
- максимальное рабочее давление: 6 атм;
- длина: 30-200 см.
При монтаже требуется установка медных или алюминиевых прокладок.
Гофрированные
Гофрированный шланг из металла имеет широкий диапазон рабочих температур
Гофрированный шланг изготавливается из металла. Он легко меняет форму и длину. Первоначальные технические свойства не меняются даже при частом изменении формы или растягивании. Гофра может эксплуатироваться в широком температурном диапазоне: от -50 до +250 градусов.
Другие
Раньше для подключения бытовых приборов к газовой трубе часто использовался кислородный шланг. Он стоит дешево, прочный, хорошо справляется с большим давлением, даже если показатель достигает 20 атм. Сейчас такое изделие практически не применяется. Иногда он устанавливается временно.
Шланги из поливинилхлорида имеют такие достоинства:
- применение без диэлектрика (изделие не проводит электричество);
- возможность подключения к баллону или центральной магистрали;
- нормальная функциональность при высоком давлении (до 0,63 МПа);
- много вариантов длины (до 5 м);
- высокая прочность, устойчивость к растрескиванию;
- длительный срок эксплуатации: до 20 лет.
История подсоединения газовых плит
Во времена, когда в домах поселились кухонные плиты, использующие природный газ, домохозяйки вздохнули посвободнее. Готовка пищи ускорилась, а ещё отпала необходимость пользоваться неудобными печками на керосине или электричестве.
Каждая печь соединялась с домашним газопроводом посредством стальной трубы. Конструкция получалась жёсткой и надёжной. Она препятствовала сдвижению газовой плиты даже ни на сантиметр. А поскольку подвод голубого топлива в каждую кухню был строго в определённом месте, то планировка помещения исходила от этого параметра.
Газовая плита стояла в чётко определённом месте. И если её нужно было передвинуть по комнате для переделки интерьера, то требовалось обращение в несколько инстанций. Разрешение на перенос получали в городском газовом хозяйстве, у пожарников и коммунальщиков. Причём могли и отказать на законных основаниях.
Кислородный рукав Источник store.fubag.ru
Но примерно лет 30 назад ситуация изменилась. Для бытовых нужд появилась возможность использовать рукава для кислорода. Они изготавливались по технологии, которая применяется для автомобильных покрышек. Сплетается основа из сверхпрочных кордовых нитей, а затем заливается резиной. Достоинством конструкции была относительная гибкость, и способность выдерживать внутреннее давление до 20 атмосфер.
Но кислородный шланг для газовой плиты имел существенные недостатки:
- Его нельзя было красить.
- Самый минимальный диаметр патрубка был 16 мм.
- Он начинал растрескиваться при попадании на него масла.
Была попытка создать вариант гибкого шланга для газа с более приемлемыми показателями для бытовых целей. Появились патрубки с резиново-тканевой основой. В них заменили кордовую нить на специальную текстильную. Но срок службы газового шланга для плиты так и не увеличилась.
Поскольку таким патрубком можно было пользоваться не больше 10 лет, его запретили для использования в квартирах. Но выпуск их не прекратился. Ими продолжают пользоваться на дачах, подключаясь к газовым баллонам.
Резиновый шланг с тканевым вплетением Источник allegroimg.com
Сильфонный газовый шланг: лучший для газовой плиты
Если спросить у специалиста, какой должен быть шланг для газовой плиты, скорее всего, он предложит приобрести для установки именно сильфонный вариант. Именно этот тип шланга считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению. Помимо газовых плит, он применяется для подсоединения колонок и газовых котлов, используемых для индивидуального отопления. Сильфон – это упругая гофрированная оболочка, защищающая внутренний слой от механических и других типов повреждений.
Большой спрос на сильфонные шланги обусловлен высокими техническими характеристиками и надежностью устройств. Изделия легко переносят высокое давление, которое создается газовым потоком в трубе. Удобство подключения обеспечивается двумя штуцерами, предназначенными для подсоединения к газовой трубе и непосредственно к прибору. Все составляющие шланга производятся из высококлассной нержавеющей стали, что гарантирует максимальный срок эксплуатации.
Полезный совет!Для более безопасного соединения при подключении шланга дополнительно используется специальная прокладка из пластика или мягкого металла.
Сильфонный газовый шланг считается наиболее надежным для подключения варочной поверхности к центральному газоснабжению
Цена на газовый шланг для газовой плиты этого типа значительно выше стоимости других вариантов изделия, но продолжительность эксплуатации как минимум на 10 лет больше, чем срок службы остальных устройств. Так, минимальное время, на протяжении которого можно спокойно использовать сильфонный шланг, – 25 лет, хотя некоторые фирмы дают 30 лет гарантии. На конечную цену обычно влияют производитель и размер изделия.
О том, сколько стоит газовый шланг для газовой плиты (в зависимости от характеристик), можно узнать из данной таблицы:
| Диаметр разъема, дюйм | Длина, м | Цена, рубли |
| 1/2 | 0,4 | от 250 |
| 0,8 | от 290 | |
| 1 | от 320 | |
| 1,5 | от 400 | |
| 3 | от 780 | |
| 4 | от 950 | |
| 5 | от 1150 | |
| 3/4 | 0,6 | от 350 |
| 1 | от 450 | |
| 2 | от 700 | |
| 2,5 | от 900 | |
| 3 | от 1050 |
Основные преимущества и недостатки использования сильфонных шлангов
Простые модели сильфонного шланга представлены в виде гофрированных изделий, которые отличаются наличием круглого сечения. Если выбрать более дорогой вариант, то дополнительно для защиты будет присутствовать металлический рукав или полимерное покрытие. Модернизированный вариант сильфонного шланга имеет встроенный термозащитный клапан, который при критическом повышении температуры самостоятельно перекрывает поступление газа. Конечно, такая опция будет влиять и на то, сколько стоит рукав, но убытки, которые можно получить в случае утечки газа, будут значительно выше. Другие преимущества сильфонных шлангов:
- легко гнутся и растягиваются;
- выдерживают нагрузку до 6 атм.;
- эксплуатируются в большом температурном диапазоне от -50 до +200 °С;
- изготавливаются из качественных материалов, соответствующих всем нормам ГОСТа;
- соответствуют техническим требованиям бытовой эксплуатации;
- максимально возможный срок службы – до 30 лет со дня монтажа;
- выдерживают влияние электрического тока до 1,5 кВт;
- большой выбор длины шлангов для подключения газовой плиты – от 0,4 до 5 м;
- совместимость с большинством видов газового оборудования и различной фурнитурой;
- наличие покрытия, которое защищает основу шланга от воздействия различных бытовых химических средств, применяемых для уборки и дезинфекции кухни.
Простые модели сильфонного шланга представлены в виде гофрированных изделий
Дополнительную безопасность шлангу обеспечивает электроизоляционный полимерный слой, защищающий не только от механического воздействия, но и от высокочастотных токов, которые создаются некоторыми бытовыми приборами, например, микроволновой печью. В связи с прочностью шланга производители гарантируют целостность подсоединения даже при условии природных аномалий, таких как землетрясение, когда нарушается устойчивость здания.
К относительным минусам можно отнести только цену, которая в несколько раз превышает стоимость аналогичных изделий из других групп. Однако присутствие большого количества положительных характеристик, к которым относится и значительный срок эксплуатации, перекрывают этот недостаток.
Полезный совет!При установке плиты или варочной поверхности со встроенной функцией электроподжига специалисты рекомендуют между краном подачи газа и сильфонным шлангом для большей гарантии безопасности дополнительно установить диэлектрическую вставку.
