Подушка под плиту фундамента: типы подложек для монолитных оснований, какой песок выбрать, материалы для почвы из глины, технология закладки своими руками

Оглавление

Что собой представляет изолирующий геосинтетический материал, виды

Для производства геотекстиля используются нити-волокна — полиэтиленовые, полиэфирные и другие. А вот для их скрепления применяются самые разные технологии. В итоге полученный строительный материал получает те или иные характеристики, позволяющие использовать его для различных целей.

Виды по способу производства:

тканый — технология производства похожа на производство обычной ткани. Синтетические волокна скрепляются методом плетения под 90 градусов относительно друг друга. Разные производители используют свою рецептуру, в которой доля тех или иных волокон может меняться. Такой материал очень устойчив к растяжениям и разрывам, влагонепроницаем. Такой вид особенно удачно применяется на строительных площадках, где рельеф требует гибкости. Кроме того, при высоких температурах показатели плотности существенно увеличиваются. Это позволяет применять его для изоляции в условиях близкого пролегания грунтовых вод;
нетканый — нити-волокна скрепляются между собой без переплетения. Плотное полотно нитей получается в результате иглопробивной или термоскрепляющей технологий.

Все виды имеют преимущества перед теми материалами, которые использовались в строительстве ранее:

долговечность — практически для всех видов материалов заявляется гарантийный срок от 20 лет и выше;
стойкость к сильнейшим колебаниям температурного режима;
биоустойчивость — нет процессов плесневения, гниения;
непривлекательность для грызунов;
устойчивость к заиливанию;
отличная разделительная способность — при отсечении технологических оснований не прорастают корни растений;
влагоустойчивость;
светостабильность;
экологичность.

Функционал

Любой фундамент нуждается в качественной гидроизоляции. Постоянное соприкосновение конструкции из железобетона с влагой постепенно снижает эксплуатационные характеристики и разрушает фундамент. Геотекстиль под плиту фундамента — синтетический современный изолят, который защитит фундамент строения от агрессивного воздействия грунта и содержащихся в нем веществ.

Функционал геосинтетиков:

укрепление — полотно создает армирующую поверхность, позволяющую равномерно распределить нагрузки, создаваемые строением. После устройства геотекстиля несущая способность грунтовой основы повышается в несколько раз. Необходимые для строительства конкретного объекта показатели плотности напрямую зависят от веса дома, равномерности нагрузки;
дренирование — отсечение подземных водоносных горизонтов от железобетонных частей основания;
отсечение технологических слоев — предотвращает перемешивание, не допускает образование ила в песке.

Правила выбора

Выбор конкретного типа текстиля проводится после геологических изысканий грунта на объекте, определения типа фундамента, других условий, влияющих на эксплуатацию.

Прежде чем идти в строительный магазин за геотекстилем, нужно подобрать соответствующий тип фундамента, определить технические задачи, которые предполагается решать.

Назначение геосинтетического материала при строительстве основания

Гидроизоляция строительных конструкций – один из важных элементов защиты зданий и сооружений от воздействия окружающей среды. Особого внимания в этом вопросе заслуживает гидроизоляция всех типов оснований, ведь контакт влаги с железобетоном или металлом непременно приводит к снижению эксплуатационных характеристик фундаментов.

Геотекстиль – термически обработанное полотно из волокон полиэстера, которое обладает всеми необходимыми функциями, чтобы защитить подошву основания от воды и химических реакций.

Преимущественные характеристики материала:

отличается долговечностью (до 50 лет);
не впитывает почвенную влагу;
стойкий по отношению к температурным перепадам в диапазоне от –60 до +100 ос;
не повержен образованию грибка, плесени;
не дает прорастать корням растений;
защищает фундамент от грызунов;
экологически безопасное сырье.

Геотекстиль эффективен при строительстве плитного фундамента на различных грунтах:

Песчаные, которые несмотря на высокую несущую способность и низкую степень пучения, отличаются проницаемостью для грунтовых вод.
Глинистые – слишком подвижные, чтобы гарантировать стойкость конструкции, поэтому нуждаются в усилении.
Заторфованные – представляют собой слишком слабое основание и в этом случае строителю необходимо воссоздать устойчивую опору.

Функции полотна

Назначение геотекстиля для плитного фундамента заключается в следующем:

Армирование – делает основание конструкции упругим и одновременно отвечает за распределение нагрузок. Армирующий геотекстиль в несколько раз увеличивает несущую способность почвы под подошвой фундамента. Если на плите планируется строительство сложной конструкции с неравномерным давлением на основание, то имеет смысл использовать геотекстиль плотностью от 350 до 600 г/м2.
Дренажирование – отводит грунтовые воды от подошвы фундамента, препятствуя проникновению влаги в структуру материалов над геотекстилем. Чтобы служить водоотводящим барьером, материал должен иметь плотность не ниже 200 г/м2.
Разделение подушки и грунта – не дает развиваться процессу заиливания песка, а также перемешиваться различным материалам между собой. В результате подушка не теряет свои дренажные свойства и несущую способность в процессе эксплуатации.

Процесс укладки

Обратимся непосредственно к процессу укладки геотекстильной ткани. Стоит заметить, что сама технология здесь практически не меняется.

Для правильной укладки геополотна требуется четко и поэтапно следовать инструкции:

Перед установкой прослоек необходимо произвести транспортировку и последующую укладку материала, заранее подготовить грунт и все соединения текстиля. Кроме того, при надобности можно произвести отсыпку и разравнивание поверхностного слоя грунта на полотно, при этом следует его впоследствии уплотнить;
На данном этапе необходимо подготовить грунт. Подготовка заключается в уплотнении и последующем выравнивании грунта;
Далее надо рулоны с текстильным материалом перенести на место проведения строительных работ. Делается это перед началом укладки. Текстиль необходимо распределить по всей длине основания, расстояние распределения при этом должно быть шириной полотна;
Во время выполнения укладки следует произвести ручную раскатку рулонов, раскатывать их можно только звеном;
Напоследок следует учесть то, что при проведении строительных работ с плотным грунтом полотна необходимо соединить методом сшивания пользуясь мешкозашивочной машинкой, что часто применяется в строительстве. Ну или на крайний случай можно использовать бытовые образцы.

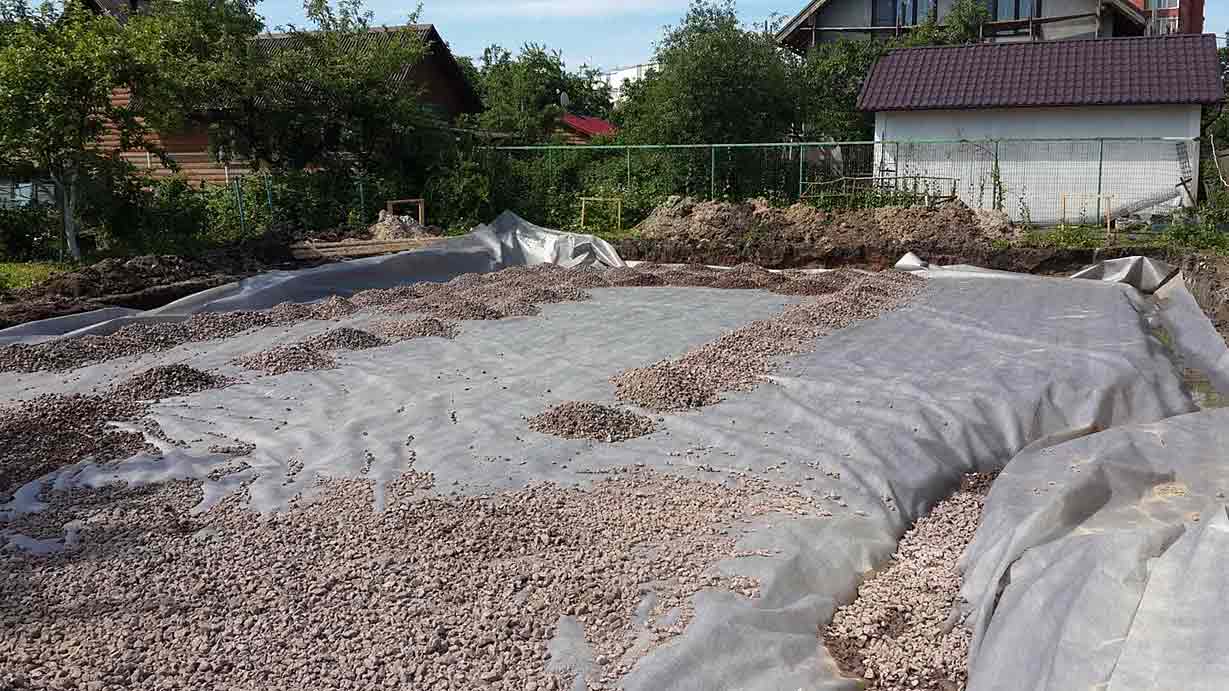

Укладка рулонного геотекстиля в котлован

Конкретно под фундамент ткань лучше стелить более широко, оставляя запас примерно в 1-2 метра. Это позволит ей лучше стыковаться с грунтом и гасить все нагрузки. Также рекомендуется складывать текстиль в несколько слоев, если его плотность вас не устраивает или грунты слишком слабые.

Стоит учесть, что наличие серьезных швов тоже недопустимо, особенно если главная задача текстиля — это недопущения прохождения грунтовых вод. В таком случае надо укладывать ткань внахлест или стараться комбинировать слои.

Общие сведения

На самом деле геотекстиль нужен не только в строительном деле. Его повсеместное использование можно наблюдать в ландшафтном дизайне и даже легкой промышленности. Европейцы, например, без использования геотекстильных сеток вообще не мыслят постройку здания или даже прокладывание обычной дороги.

Конкретно геотекстиль для фундамента наиболее часто используют при возведении загородных домов или коттеджей. При использовании геотекстиля всегда учитывается его плотность, так как от плотности зависит сфера применения, где будет использоваться тот или иной геотекстиль для фундамента.

Как правило, геотекстиль для фундамента применяют при постройке любого здания или сооружения, так как без него постройка быстро «просядет» и разрушится.

В случаях, когда необходимо возводить постройку на плотном и плохо поддающемся бурению грунте (а на таком грунте возможно не просто проседание здания, но и полный провал под землю), поступают следующим образом:

Необходимо не столько укрепление конструкции, сколько укрепление грунта. Для этого применяют различные по эффективности методы, однако, наиболее приемлемый по эффективности и стоимости — геотекстильный;
Способ укрепления всегда необходимо выбирать наиболее простой. В данном описываемом случае весь процесс укрепления заключается в том, что необходимо в котлован, роющийся под фундамент, заложить щебень для фундамента, заранее обернутый полотном.

Данный метод укрепления грунта, если его плотность мешает проведению строительных работ, хорош тем, что он сочетает в себе две функции: дренажную и армированную. Благодаря обеспечению дренажем и армированию возведенное здание будет достаточно надежно и прочно, чтобы не просесть в землю.

Схематическое изображение расположения геотекстильного слоя под фундаментом

Геотекстиль действует очень интересным образом. Его тканевое основание из плотного полиэстера не может похвастаться серьезной прочностью или возможность стать надежным основанием. Однако если постелить такой материал в несколько слоев, то лежащий под ним грунт изменит свои характеристики.

Например, пучинистый и довольно слабый песчаный известняк станет намного плотнее. На него уже можно будет укладывать серьезные бетонные блоки и заниматься постройкой основания для крупных зданий. При этом геотекстиль не только укрепит грунт, он также будет препятствовать проникновению грунтовых вод.

Использование георешеток позволяет увеличить плотность грунта, при этом сам фундамент станет значительно стабильнее. В дополнении к этому, если обычного укрепления не достаточно, применяют геотекстиль для отмостки.

Как уложить геотекстиль под фундамент

Подготовительные работы

Перед тем, как укладывать геотекстиль, необходимо выкопать траншею под фундамент, разровнять и хорошо утрамбовать ее дно.

Укладка материала

Рулоны геотекстиля раскатывают по длине фундамента. Это выполняют вручную. Рекомендуется стелить полотно максимально широко, с запасом 1,5 ± 0,5 м. Это позволит ему лучше гасить почвенные нагрузки. На слишком слабых грунтах материал можно уложить в несколько слоев.

Скрепление геотекстиля

При применении геотекстиля в фундаменте на плотных грунтах материал можно соединить посредством сшивания. Для этого используют мешкозашивочную, реже – бытовую машинку. Другой способ соединения – уложить полотно внахлест.

Засыпка

Поверх геотекстиля укладываются остальные слои основания.

Геотекстиль представляет собой рулонный стройматериал на основе полимеров, предназначенный для укрепления грунта, обеспечения дренажа и разделения строительных слоев. Его применение защищает основание зданий и продлевает их сроки эксплуатации, максимальный эффект наблюдается при настилании его на глинистые, плывущие или слабые грунты, почвы с высоким содержанием органики

Монтаж не представляет сложности, но требует выполнения ряда правил: важно выбрать марку нужной плотности, разворачивать его на ровной поверхности с нахлестом и фиксацией швов. Укладывать геополотно нужно на этапе земляных работ и подготовке к бетонированию

Описание материала, назначение и функции

Основу представляют полиэстровые, полиэфирные и пропиленовые волокна и их комбинации. В зависимости от способа изготовления различают тканые и нетканые полотна, последние, в свою очередь, разделяются на иглопробивные и прошедшие термообработку. Термоскрепленный геотекстиль считается самым прочным, при одинаковой плотности с другими марками он прослужит дольше. Все виды объединяет:

Способность выдерживать высокие механические нагрузки без разрыва и деформаций. Именно она позволяет геотекстилю защищать основание от корней растений.
Хорошая эластичность без потери прочностных свойств.
Высокая устойчивость к биологическим угрозам, щелочам, кислотам, и другим активным веществам.
Экологическая безопасность, отсутствие в составе токсинов.
Влагостойкость, пропускание влаги без накапливания. Благодаря этому свойству геотекстиль советуют укладывать в системах дренажа вокруг или под зданием: они защищают трубы от заиливания, не препятствуя движению воды.

Материал одновременно выполняет несколько функций, его рекомендуют купить при строительстве фундаментов на любых типах грунта за исключением скальных. В частности, его рекомендуют уложить с целью:

1. Армирования грунта. При необходимости усиления несущих способностей слоев почвы и снижения нагрузки на фундамент геотекстиль советуют укладывать по всему дну строительного котлована. При этом площадь настилаемого материала превышает размеры постройки (от 1 м и выше в каждую сторону)

С учетом последнего условия крайне важно выбрать вариант не только с нужной плотностью, но и правильно рассчитать его количество, настил впритык задачу армирования не выполняет

2. Дополнительной защиты от грунтовых вод и обустройства дренажа. Полотно геотекстиля свободно пропускает влагу, задерживая мелкие частицы ила, его настил вокруг щебня с помещенными внутри трубами предохраняет их и увеличивает эффективность водоотвода. Горизонтально развернутое по дну полотно при этом прерывает движение влаги по капиллярам, то есть снижает объем, поступающий к фундаменту. Не следует рассчитывать, что геотекстиль способен заменить полноценную рулонную гидроизоляцию, их функции разные, но защиту песчаных подушек или бетона от прямых потоков грунтовых вод он обеспечивает. Чем выше плотность марки, тем сильнее она будет.

3. Укладки разделительных и фильтрующих слоев. Размещение геотекстиля под песчаную подушку фундамента предотвращает ее размывание и заиливание, защищает ее от провалов в грунте. Также этот материал рекомендуют укладывать между песком и щебнем с целью избегания их смешивания, последнее особенно актуально при проведении трамбовки песка без виброоборудования.

Как выбрать для фундамента

Промышленность выпускает геотекстиль нескольких типов, классифицируемый по признакам:

материал – полипропиленовое, полиэфирное, натуральное волокно (шерсть, хлопок);
размер нити – мононить безразмерная либо короткие обрезки (штапель);
способ скрепления полотна – иглопробивной, гидропробивной способ, термоскрепление.

Для строительных технологий более пригоден гидропробивной геотекстиль из полипропиленовой мононити. Реже применяется иглопробивной полиэфирный геотекстиль тоже из бесконечной нити. Штапельные, тканые модификации не обладают достаточной прочностью и в строительстве не используются.

Вторым названием материала является «дорнит», оно произошло от названия дорожного института ДорНИИ, в котором геотекстиль был создан по аналогии с французским нетканым синтетическим материалом. Однако в настоящее время торговая марка Дорнит, запатентованная фирмой Пластэкс – это полиэфирный штапельный синтепон, для строительства непригодный, разве что для дренажных труб.

Рекомендации специалистов, какой дорнит выбрать лучше для этапа котлована, в принципе сводятся к определению дренирующих свойств и плотности полотна. Европейская продукция Terram, Typar обходится в полтора раза дороже (таможня, транспортировка, наценки в точках реализации), что необоснованно увеличивает смету строительства.

Подстилающий слой

Специалисты рассматривают фундамент, как единую конструкцию с основанием (грунтом), на которое он опирается, передает нагрузки. Поэтому вычисление несущей способности плиты, ленты или столбов производится по расчетному сопротивлению грунта в пятне застройки. На торфяниках, насыпях или пылеватых песках возможно проседание конструкции коттеджа.

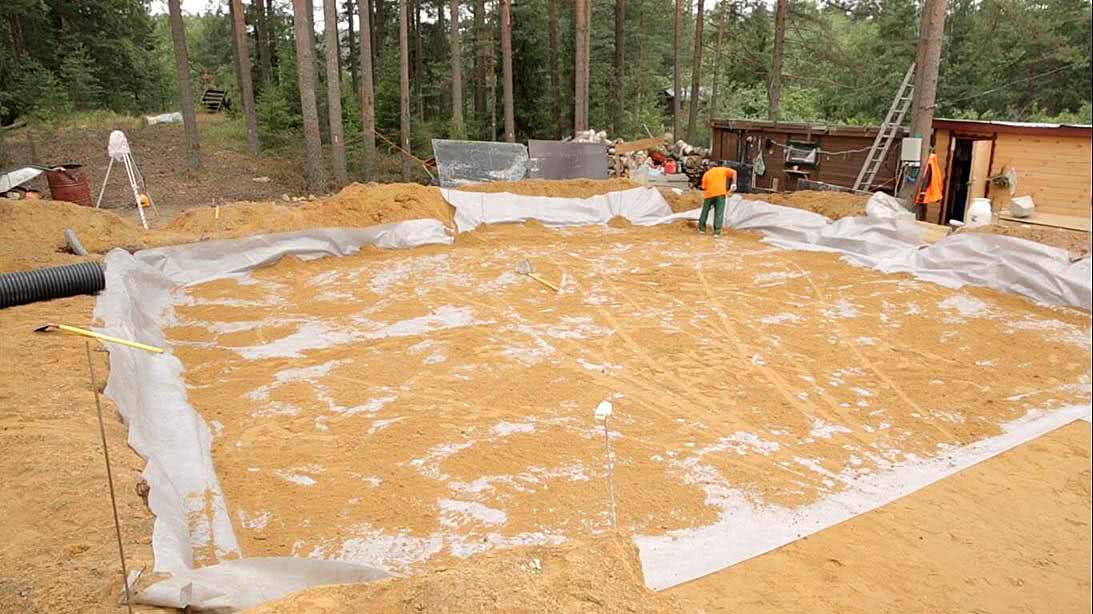

Геотекстиль уложенный под подушку плитного фундамента.

Для ликвидации вспучивания грунта под малозаглубленными фундаментами 40 – 80 см слой почвы заменяют нерудными материалами. Простейшим способом увеличить несущую способность указанных почв, предотвратить взаимное перемешивание их с щебнем и песком является укладка геотекстиля под нерудный материал:

полотно армирует грунт;
исключает перемешивание продуктов с высокими дренажными характеристиками;
обходится относительно дешево для ленточного фундамента.

Геотекстиль уложенный под ленточный фундамент.

Плотность дорнита в подстилающем слое должна быть выше 300 г/м³, поэтому необходимо использовать полотна из пропиленовой мононити.

Дренажная система

Понять, зачем нужен нетканый материал в дренажной системе, достаточно просто. При сборе подземных стоков щели, отверстия дренов постепенно заиливаются. Если использовать дорнит в качестве фильтра, дренирующие свойства остаются прежними, трубы получают увеличение эксплуатационного ресурса.

Дрены укладывают в оболочке из природного фильтра (обычно щебень) для увеличения притока жидкости из более плотных грунтов. Поэтому между камешками так же накапливается ил, примеси. Щебень укладывают на геотекстиль, трамбуют, засыпают смонтированные дрены этим же материалом, укрывают оставшимся полотном сверху.

Внимание: Для дренажа лучше выбирать иглопробивное синтетическое волокно (полиэфир, пропилен) с плотностью от 200 г/м³. Прочность здесь менее важна, зато стоит материал значительно дешевле

Защитный слой

Чтобы защитить фундамент от намокания и промерзания, бетонные поверхности гидроизолируют, оклеивают пенополистиролом. После чего эти материалы сами нуждаются в защите от механических повреждений при засыпке пазух траншей. Выбор для укрытия поверхностей геотекстиля средней плотности (100 – 150 г/м³) является бюджетным вариантом увеличения ресурса конструкций.

Технологии применения геотекстиля для разных типов фундаментов

Различие в устройстве фундаментных конструкций вносит свои коррективы при укладке геотекстильных материалов в каждом отдельном случае. Поэтому следует рассмотреть то, как правильно укладывать геотекстиль под фундамент для каждого типа по отдельности, а так же отдельно упомянуть про условия защиты отмостки, как элемента общей конструкции.

Монолитный фундамент ленточного типа

После того, как будут вырыты траншеи, на их дно необходимо засыпать выравнивающую песчаную подушку, хорошо утрамбовать и застелить по всей длине слоем полимерного текстиля плотностью не менее 300 г/м 2 . Такая защита надежно закроет доступ влаге к нижней части монолитной фундаментной конструкции, а так же дополнительно укрепит подстилающий слой грунта или песчаной подушки.

Далее устанавливается опалубка и по ее стенкам со стороны бетона закрепляется гидроизоляционный геотекстильный слой, края которого должны выходить за верхний край опалубки. В качестве материала рекомендуется применять не пропускающего влагу термоскрепленный тип полотна с плотностью 200-250 г/м 2 . Более плотная ткань будет стоить дороже, а результат не улучшится. Соединение стыков соседних полотен лучше всего сделать с использованием термообработки.

После окончания этих работ можно приступать к монтажу армирующего каркаса и заливке бетона в ленточный монолит. После твердения монолита опалубку снимают и проверяют отсутствия нарушений целостности гидравлической изоляции. В случае наличия порывов их следует тщательно заклеить.

Фундамент из сборного железобетона

Главное отличие защиты фундамента из сборного железобетона от устройства монолитных конструкций заключается в том, что геотекстиль приклеивается к ж/б блокам на битумную мастику или другой водостойкий состав. При этом выполняется тщательная проработка всех швов между соседними полотнами.

Края нижнего слоя необходимо вывести за края бетонных блоков на 150 мм и после сборки фундамента заворачиваются вверх и так же приклеиваются, чем обеспечивается плотная укладка геотекстиля под фундамент и на стены.

Плитные конструкции

Если монтируется монолитная плита, то геотекстилем покрывается все дно вырытого котлована. Плотность материала в этом случае должна быть не менее 350 г/м 2 . После засыпки и уплотнения подстилающего слоя его поверхность необходимо полностью застелить геотканью с плотностью 200-250 г/м 2 .

Для одновременного распределения нагрузки и защиты бетона, в плитной конструкции от воздействия влаги рекомендуется использовать текстиль в виде термопрессованной пленки.

Нетканое полотно в отмостке вокруг дома.

Свайные основания

При устройстве фундамента на сваях, геополотно применяют только при наличии цоколя. После установки свай по всей площади, между ними снимается верхний слой грунта, расстилается слой геотекстиля, который покрывают слоем песка, щебня, гравия или цементного раствора.

Устройство отмостки

Правильно сделанная отмостка вокруг здания обеспечит защиту цоколя и фундамента от проникновения осадков и, как следствие, возможного его разрушения. Для устойчивости этого защитного слоя рекомендуется применение геотекстиля по поверхности подстилающего слоя, заводя его по стене дома выше уровня поверхности отмостки.

Самые популярные виды геотекстиля

Среди геотканей отечественных производителей, можно выделить 3 марки:

Стабитекс состоит из 100% полиамида. Отличается высокой устойчивостью к растяжению. Укладка из этого материала обеспечивает надёжное армирование грунтового основания;
Геоспан имеет отличные характеристики и невысокую стоимость;
Дорнит обладает высокой упругостью и стойкостью к механическим повреждениям.

Рекомендуем посмотреть видео о выборе толщины текстиля в зависимости от используемого основания.

Весь отечественный геотекстиль обладает хорошими характеристиками и невысокой ценой по сравнению с зарубежными аналогами.
