Виды гофр для электрических кабелей: советы по выбору и правила расчета размера гофры. 145 фото современных гофр

Назначение и принцип действия гофры из металла

Металлическая гофра

Металлическая труба гофрированная для электропроводки, используется для:

• Защиты электрических кабелей от механических повреждений: от стяжки или нагрузки грунта, особенно если они предназначены для подключения компьютеров, телефонов.
• Прокладки проводов по сгораемым конструкциям: за подвесными потолками, в деревянном доме (см.  Основные требования к электропроводке в деревянном доме).
• Защиты проводки при параллельной прокладке или пересечении ее с трубо- или газопроводами.
• Защита проводов в сильноагрессивных и запыленных средах.
• Прокладка скрытой проводки, которую со временем понадобится заменять.

Монтаж гофрированной трубы

Металлические гофрированные трубы обладают устойчивостью к внешним нагрузкам.

Это объясняется несколькими факторами:

• Их поверхность по площади больше, чем у труб с гладкими стенами.
• Это уменьшает давление на квадратный сантиметр поверхности, и повышает несущую способность изделия.
• Часть вертикальной нагрузки гофрированные трубы передают окружающему бетону или грунту. В этом случае, большое значение играет плотность прилегания наружной поверхности трубы и земли. При монтаже их с пустотами, возможно получение деформации изделий.

Прокладка кабеля в гофре

Гофра на трубе получается за счёт деформации стальной ленты специальными роликами. На меньшем диаметре трубы материал более тонкий, он легче изгибается. Это позволяет не применять соединительные фитинги. Утолщенные участки придают трубе большую жесткость.

Условия прокладки

Разделение может происходить по условиям эксплуатации проводки. Она бывает закрытого и открытого типа. Первый тип в свою очередь делится на три категории по условиям пожарной безопасности.

Электропроводку можно закладывать в тела негорючих материалов: бетон, кирпич, блоки и прочее монолитное сооружение. Термостойкость гофры в этом случае не обязательно должна быть максимально возможной.

Гофра с проводами может находиться внутри полостей строительных конструкций, которые собраны из негорючих материалов.

Доступность воздуха в полостях требует использования только или ПВХ гофры, или ПВД. Эти два материала относятся к категории полимеров, не распространяющих горение.

Гофрированные термостойкие шланги открытого типа делятся на пять групп в соответствии с условиями эксплуатации:

1. Монтаж по поверхностям внутри зданий из негорючих материалов. Используется любой тип гофры.
2. По возгораемым материалам. Можно устанавливать шланги из поддерживающих горение полимеров только в том случае, если изоляция самого электрического кабеля выполнена из негорючего материала, а монтаж проводится на удалении от плоскости в пределах 10 см.
3. Наружная установка, она же уличная. Для этого лучше использовать термостойкую гофру из категории тяжелых труб. Обычно это или ПНД, или ПЭВД.
4. Проведение проводки в помещениях с высокой пожарной опасностью. Используются гофры, изготовленные только из не распространяющих горения материалов.
5. Во взрывоопасных помещениях. Пластиковые гофры для прокладки электропроводки запрещены.

При строительстве частотного дома нельзя забывать о собственной безопасности и выбирать оптимальный тип термостойкой гофры или иной способ организации каналов для прокладки кабеля.

Самозатухающая гофрированная труба

Основное отличие такого изделия – использование для ее изготовления самозатухающего ПВХ, предотвращающего возгорание кабеля при непредвиденном коротком замыкании. Это препятствует распространению огня, и прокладываемый кабель будет безопасным, что увеличивает уровень пожарной безопасности всему зданию.

Гофрированная самозатухающая труба

Наиболее востребованные диаметры таких труб: 20 и 16 мм. Гофра для электропроводки самозатухающая, может прокладываться при температуре от (-5°) до (+60°). Механическая прочность изделия выше 125 Н / 5 см.

Преимуществами монтажа трубы являются:

• Оптимальный вариант для устройства временной проводки.
• Установка трубы своими руками выполняется легко и удобно, без лишних затрат средств и времени.
• Безопасность использования.
• Не боится химизации воздуха.
• Экологически чистый материал.

Создавая сложные контуры из такого шланга, следует учитывать его характеристики:

Не расширяется при нагреве.
Пластичность, малый радиус изгиба.
Небольшой вес.
Несколько цветов, которые присутствуют в линейке всех производителей.
Высокая продольная и кольцевая жесткость, что очень важно для наружной, внутренней, подземной укладки.

Из-за гибкости материала, гофрированная труба для электропроводки самозатухающая из ПВХ, нуждается при монтаже в большом количестве элементов крепежа.

Различие по прочности

Основное разделение термостойкой гофры на виды проводится по прочности изделия, соответственно отучаются условия эксплуатации разных видов.

С помощью легкой тонкостенной гофры прокладывают электропроводку под подвесными или натяжными потолочными конструкциями, внутри каркасов, в местах, где на нее не будет давления.

Тяжелые гофрированные трубы с повышенной прочностью используют для укладки в стены, потолки или напольные основания, покрываемые ремонтными растворами. Нередко укладка проводится в землю.

Выпускают сверхтяжелые армированные гофры. Это термостойкие шланги, внутрь которых вставлена металлическая проволока в виде спирали.

Их применяют на участках, где присутствуют большие механические нагрузки и предъявляются высокие требования безопасной эксплуатации кабелей и проводов.

На рынке можно найти термостойкую гофру с протяжкой. Тонкий тросик внутри гофрированной трубы обеспечивает легкое протягивания электрического кабеля по внутренней полости изделия.

Производители сегодня предлагают двойное изделия, у которого внешний слой – гофра, внутренний – гладкая труба. Все без исключения виды имеют внутренний диаметр в пределах 11-40,2 мм, внешний 16-50 мм.

Монтаж электропроводки в гофротрубе

Эта процедура включает несколько этапов.

Подготовка материалов. Сначала отрезается необходимый кусок металлической гофрированной трубы для кабеля

При этом очень важно не дать стальному тросику протяжки уйти внутрь трубного изделия, ведь он всегда слегка натянут. Если вы упустите, он упрётся в складку трубы

А чтобы достать тросик, вам придётся делать разрез на другом её участке. Чтобы избежать такой неприятной ситуации, перекусывая протяжку, удерживайте её пальцами, а по завершении данной операции вытяните её немного наружу и загните вдоль трубы.

Подготовка жгута проводки заключается в скреплении проводов или кабелей изолентой через равные промежутки.

Особое внимание уделите качеству крепления жгута к тросику протяжки. Оно должно быть исключительно надёжным, иначе в случае обрыва придётся выполнять работу заново

Электрики делают это двумя способами: жгут обвивают стальной проволокой, стягивая её пассатижами. Более эффективным креплением является прокол тросиком протяжки вешней изоляции кабелей жгута с последующей обмоткой мест проколов изолентой. Делать это необходимо для того, чтобы концы кабелей электропроводки не упирались во время протягивания в изгибы гофры. Чем место соединения жгута и тросика протяжки будет длиннее, тем надёжней оно получится.

Затягивание жгута в гофрированную металлическую трубу. Проще эту работу делать вдвоём. Один напарник крепко держит тросик, а второй натягивает на жгут гофру. Впрочем, надёжно зафиксировав протяжку, справиться можно и в одиночку. Но, так или иначе, без крепких рук, способных непрерывно с немалым усилием тянуть гофру, обойтись будет очень сложно. Кроме того, для выполнения данной операции потребуется свободное пространство

И помните, во время работы со жгутом и гофрой необходимо соблюдать предельную осторожность, чтобы не допустить обрыва протяжки

Чтобы процесс протяжки кабеля внутрь гофры был быстрым и беспроблемным, выбирайте рукава, оснащенные зондом

Крепление гофрированной металлической трубы для электропроводки. После затягивания жгута полученную конструкцию следует закрепить на стене или потолке. В качестве элементов крепежа можно применять монтажную алюминиевую полосу либо специальные клипсы, подбирать которые следует по диаметру трубы. В предприятиях торговли их можно купить поштучно. Крепёж располагайте примерно через равные промежутки. Так вы не допустите провисов гофры, вес которой добавит протянутый внутри неё жгут кабелей электропроводки.

Подсоединяя выключатели и розетки, а также вводя жгуты в коробки ответвлений, конец гофры тоже лучше прятать внутрь, чтобы не остались голые участки проводки. С этой целью приобретайте коробки, розетки и выключатели с резиновыми уплотнителями, которые вырезаются под диаметр гофры. Это особенно актуально при наружной прокладке коммуникаций.

Размеры

В зависимости от того, где будет производиться разводка электрических проводов, необходимо правильно подобрать тип термостойкой гофры. К примеру, для проводки систем слаботочки (телефон, компьютерная сеть, сигнализация и видеонаблюдение) используются шланги диаметром 16 мм.

Для проводки электрических кабелей между распределительными коробками лучше использовать трубки с диаметром 20-25 мм. Для подключения кабеля к электрическому распределительному щиту – 32 мм. Если проводится межэтажная разводка с прокладкой нескольких кабельных участок в одной термостойкой гофре, то не ниже 40 мм.

Специалисты не рекомендуют проводить закладку проводов в один гофрированный шланг. Между ними возникает магнитное поле, которое приводит к их нагреву. Поэтому в таких шлангах лучше всего укладывать многожильные провода и кабели со специальной изоляционной термостойкой оплеткой.

Размерные параметры

Диаметр рукавов варьируется в пределах 16-65 мм. При покупке следует учитывать внутренний и наружный диаметр. Если внутрь заводится несколько проводов, то просвет в трубе должен быть более 1/2 радиуса.

Размеры гофры для кабеля подбирается в зависимости от того, с какой целью укладывается кабель:

• к точкам освещения – 16 мм;
• к розетке или выключателю – от 20 мм;
• от центральной распредкоробки или щитка – от 25 мм;
• подключение электрощитков – от 32 мм;
• монтаж сквозь перекрытие – от 40 мм;
• слаботочная проводка – от 25 мм.

Внутренний диаметр гофрорукава определяется путем двукратного увеличения суммы сечений кабелей, что упростит монтаж и исключит перегрев проводки.

Разновидности гофрированных труб

Прежде чем приобретать ту или иную разновидность металлической гофры для размещения проводки, следует разобраться с их модификациями и основными характеристиками.

На рынке представлен широкий ассортимент металлических рукавов для кабелей

Чисто внешне любая металлогофра представляет собой трубу с ребрами жесткости. Последние позволяют ей не только переносить ощутимые нагрузки, но и иметь достаточную для прокладки электросетей гибкость. Описанные характеристики гофры для электрической проводки делают возможным ее использование не только в сфере энергетики, но и в областях народного хозяйства.

Металлические гофрированные трубы для прокладки кабелей подразделяют на три основных вида:

• Р3-Ц, Р3-ЦХ, Р3-ЦА (выполненные из оцинкованной стали);
• Р3-СЛ, Р3-СЛ-Х (выполненные из белой жести с напылением оловом);
• Р3-ЦП (с дополнительной изоляцией из поливинилхлорида).

Литера «Х» в маркировках означает наличие хлопчатобумажного уплотнения, а «А» – асбестоцементного. Литера «П» в аббревиатуре последнего типа гофр указывает на присутствие внешнего слоя из полифинилхлорида.

В продаже можно найти трубы для электропроводки с торцами под приварку, фланцами на концах. Помимо этого, многие производители выпускают модификации под высокое давление или во взрывозащищенном исполнении. Следует отметить, что последние два варианта предназначены исключительно для использования в условиях объектов промышленного назначения. Для исполнения домашней проводки они используются не только по причине излишне высокой цены, но и в виду принципиальной нецелесообразности и ненужности.

Стандартная металлическая гофра для электрической проводки изготавливается из высококачественной стальной ленты методом накрутки ее спиралью. При сильном нажатии стыки такой гофры могут расходиться, но, тем не менее, именно такая трубка чаще всего находит применение для монтажа проводки в квартирах, домах и уличных условиях.

В ситуациях, когда требуется герметичный рукав, рекомендуется приобретать изделие, имеющее дополнительную изоляцию из ПВХ.

Герметичная металлическая гофра имеет дополнительный слой

В данном случае наличие верхнего слоя станет надежной гарантией невозможности попадания к стальной основе пыли и всевозможной грязи. Подобная металлическая гофра для электропроводки с дополнительной изоляцией оптимально подходит для использования в ванных комнатах или хозяйственных постройках, где повышенная влажность и температурные перепады являются нормой.

В продаже можно найти гофру из металла с различными диаметрами: 16, 20, 25, 50, а также 63 миллиметра. Это показатели внешнего диаметра трубы. Что касается внутреннего диаметра, данный показатель зависит от целой совокупности параметров и указывается в маркировке через математический знак дроби.

При выборе гофры для проводки ориентироваться следует, в первую очередь, на внутренний диаметр, поскольку он показывает то сечение, которое в итоге будет доступным для прокладки кабелей. Специалисты рекомендуют при выборе гофры делать небольшой запас по внутреннему диаметру.

Гофрированная труба для электропроводки поступает в продажу бухтами, длины которых могут варьироваться от 15 до 100 метров.

Что такое гофра и где она применяется

Электромонтажная гофра – это гофрированная труба для прокладки электрического кабеля с целью его защиты или защиты конструкций. Прокладку электрического кабеля в гофрированных трубках применяют в различных ситуациях при открытой или скрытой электропроводке.

Скрытая прокладка

Скрытая прокладка — это монтаж электропроводки внутри конструкций стен, полов и потолков, за отделочными материалами. Она условно подразделяется на следующие типы монтажа:

Прокладка внутри негорючих конструкций производится в штробах стен и потолков, в стяжке пола или одновременно с устройством несущих конструкций (например, при бетонировании). В этом случае гофру применяют для удобства монтажа, защиты от передавливания кабеля и возможности замены электропроводки без нарушения отделочного материала, штробления  или демонтажа конструкций стен, потолков или полов. При укладывании гофры с кабелем внутри конструкций из негорючих материалов ПУЭ разрешает использование любого типа гофрированных трубок.

Прокладка за отделочными материалами или в фальш-пространствах имеет цели, аналогичные прокладке в негорючих конструкциях (защита от механических повреждений, возможность замены проводки при необходимости), но с выполнением требований при монтаже, как при прокладке по горючим материалам. Дело в том, что отделочные материалы часто способствуют горению, поэтому для такого монтажа требования являются достаточно строгими

Важно при таком монтаже использовать не распространяющие горение или металлические гофры

Подземная прокладка осуществляется при  производстве работ по благоустройству территорий для разводки электрических силовых линий к осветительным приборам и различному оборудованию (насосы поливочных установок, системы открывания ворот и дверей), при прокладывании слаботочных сетей для охранных систем или телефонных линий и в прочих ситуациях. Главное требование при такой укладке гофры с электрическим кабелем – водонепроницаемость и высокая стойкость к механическим деформациям (жёсткость).

Открытая прокладка

Открытая прокладка осуществляется по несущим и ограждающим конструкциям, отделочным материалам и при монтаже на улице к фасадам зданий или по воздуху.

Прокладка по горючим материалам конструкций подразумевает монтаж электрической проводки в гофре к перекрытиям и стенам с горючей отделкой или выполненных из дерева, пластика и других, способствующих горению материалов. По соображениям пожарной безопасности, применяют негорючие (металлические) гофрированные трубки. При таком монтаже согласно ПУЭ запрещено использовать пластиковую гофру из самозатухающих и не распространяющих горение материалов.

Прокладка по негорючим конструкциям и материалам выполняется любыми гофрированными пластиковыми трубками не распространяющими горение. Возможно применение металлических гофр для улучшения эстетичности монтажа или при применении в особых условиях (агрессивные среды, вероятность механического повреждения).

Прокладка вне зданий и сооружений используется для монтажа освещения или прокладки силовых и слаботочных сетей для различных целей по фасадам зданий и ограждений, а так же по воздуху между зданиями. Гофра используемая в этом случае так же не должна распространять горение и должна быть устойчивой к воздействию осадков, ультрафиолетового излучения и быть прочной.

Прокладка кабеля в пожароопасных или взрывоопасных помещениях осуществляется исключительно с использованием металлических гофрированных труб в сочетании с электрическим кабелем, не распространяющим горение.

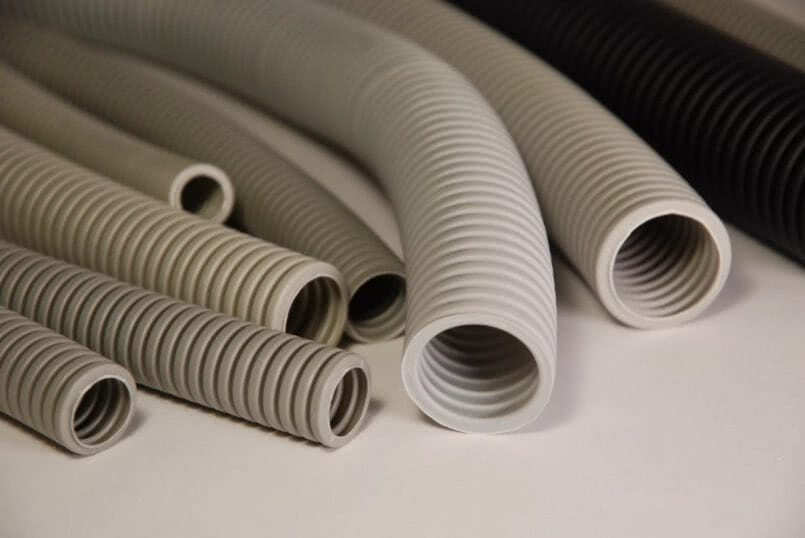

Виды и размеры гофры

Отличительные особенности, которые имеют гофрированные трубы для электропроводки, представлены в таблице:

Гофрированный шланг с зондом

Гофрированная труба различной длины в продажу поступает в бухтах: 15, 20, 25, 50 и 100 метров. Каждая бухта запечатывается герметично в специальной термоусадочной пленке. Материалом для нее служит полиэтилен, как на фото.

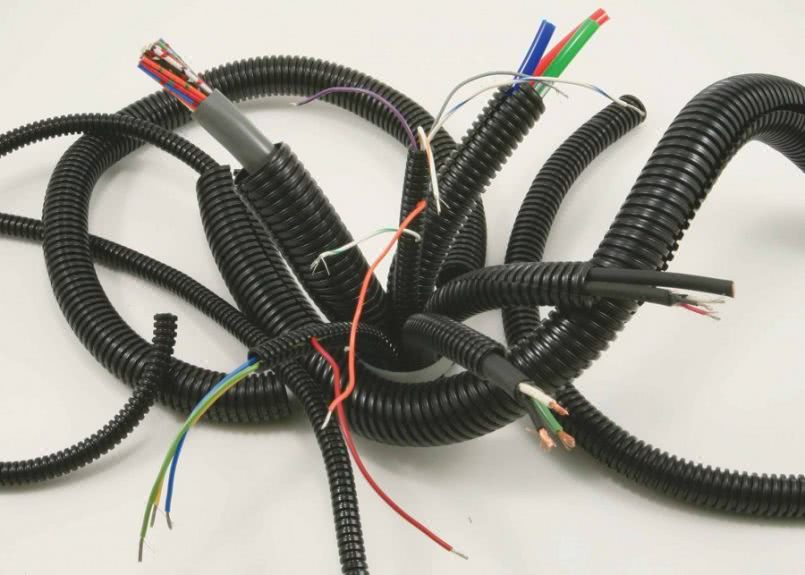

Гофрированные шланги для проводки

Жесткая труба выпускается длиной по 2-3 метра.

Жесткая гофрированная труба

Диаметры шлангов колеблются от 16 мм до 63 мм.

Для прокладки электропроводов должны использоваться такие диаметры гофр:

• Для проводов телефонной связи, сигнализации, осветительных приборов -16 мм.
• Для выключателей и розеток — 20 мм.
• При подсоединении щитков к распределительным коробкам — 25 мм.
• Прокладка проводки между этажами – 50 мм.

Для определения нужного диаметра изделия необходимо:

• В кусок трубы поместить провод или одновременно несколько, при необходимости.
• Половина объема внутри гофры должна оставаться свободной.
• Это составит диаметр гофрированной трубы.

Правильно подобранное изделие, позволяет монтировать телевизионные или компьютерные сети.

Как выбрать надежные гофрированные трубы

На российском рынке представлены гофрированные трубы из ПВХ и ПНД разных производителей, нередко встречается и продукция неизвестных торговых марок

К использованию подобного оборудования нужно относиться крайне осторожно: соответствие его ключевых параметров (степени горючести, кольцевой жёсткости, прочности на сжатие и изгиб, устойчивости к воздействию окружающей среды) требованиям стандартов и нормативов всегда вызывает вопросы

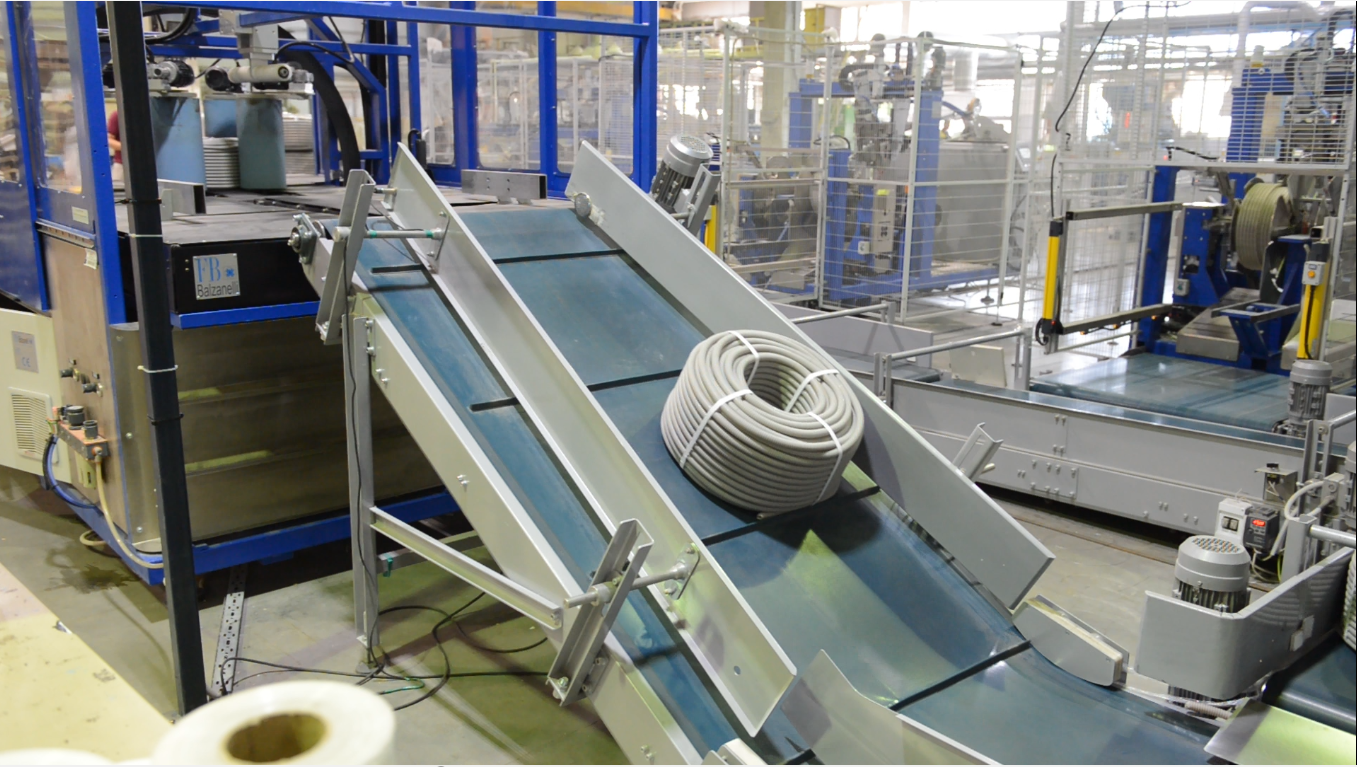

Линия по производству гофротруб IEK на предприятии IEK GROUP

Выбирая гофрированные трубы для монтажа электропроводки, лучше остановиться на предложении проверенного производителя, который дорожит своей репутацией, использует новейшие технологии. Примером качественной и надежной продукции являются гофрированные трубы IEK, которые выпускаются на предприятии IEK GROUP в Ясногорске (Тульская область).

Гофрированные трубы IEK производятся на высокотехнологичной, полностью автоматизированной линии, при их изготовлении используется только качественное сырье. Гофротрубы и аксессуары IEK проходят многоступенчатый контроль качества, поэтому срок их службы составляет не менее 25 лет. Гарантийный срок эксплуатации – три года со дня продажи при условии соблюдения потребителем правил эксплуатации, транспортировки и хранения.

7.31

Cообщение об ошибке

Способы прокладки электропроводки

Соединение гофры в коробке

В зависимости от конструкции дома, проводка может быть:

• Скрытой под слоем штукатурки.
• В слое штукатурки.
• Под полом.
• В каналах.
• Подвеска на тросе.

Монтаж провода в гофре

Пошаговая инструкция проведения работ заключается в следующем:

Рулеткой отмеряется нужная длина шланга и отрезается канцелярским ножом.

• Конец проволоки соединяется с кабелем. Для этого струна загибается крючком и пробивается край изоляции, что хорошо показывает видео. Альтернативный вариант – струна несколько раз оборачивается вокруг кабеля.
• Место соединения изолируется, чтобы при протяжке проводника не цеплялись выступы гофры.

Подготовка к протягиванию кабеля

Свободный конец протяжки надежно фиксируется. В этом случае, можно протяжку прикрепить к дверной ручке, батарее или к любому неподвижному объекту, что позволит создать натяжение для удобства протягивания кабеля.

Протяжка кабеля

• Провод затягивается на всю длину внутри гофры.
• Гофра крепится на клипсах.

Особые случаи

Бывают нестандартные ситуации при проведении работ.

Это может быть:

Из-за сильного натяжения, при протяжке проводника в гофру он отрывается. Для исправления ситуации нужно:

1. Часть гофры с проводом отрезать и оставить.
2. Проволоку соединить с концом кабеля.
3. Закончить протяжку.
4. Две части гофрированной трубы соединить изолентой.

• Протягивание провода при отсутствии зонда. При этом конец проводника загибается на 180°, чтобы он свободно проходил по трубе, а затем изделие просовывается на всю длину гофры.
• При отсутствии в комнате достаточного места для продевания кабеля длиной, например 25 метров, можно сначала его соединить со струной, выйти на свободное пространство или в подъезд, закрепить свободный конец проволоки к перилам лестницы и протянуть гофру на нужный размер.
• Протягивание проводника в гофре по потолку, который предварительно был обшит гипсокартоном. В этом случае монтаж выполняется через штробы, предназначенные для установки светильников, с помощью обычной струны.
• Прокладка в гофре кабеля с резиновой изоляцией. Особенность протяжки – большое трение между изоляцией проводника и стенками трубы. Для облегчения процесса можно использовать специальную смазку.

Из вышесказанного понятно, что гофрированный шланг для электропроводки – это надежная защита проводов от переломов, намокания, механических повреждений.

Назначение гофры из металла

Изделие выполняет функцию чехла, предотвращающего контакт проводов с окружающими поверхностями, механические повреждения кабеля, защищающего от попадание воды и воздействия ультрафиолета.

Помимо предохранения проводов, гофра, с точки зрения пожарной безопасности, защищает поверхности, особенно горючие, от контакта с нагретым кабелем и предотвращает возгорание, выполняя функцию диэлектрика, защищающего от попадания искры на горючий материал.

В случае короткого замыкания гофра препятствует распространению пламени, а также защищает персонал от электротравм.

Металлическая гофра – это изделие в форме полой трубки, имеющей складки и рёбра жёсткости, параллельные её сечению. Эта особенность обеспечивает гофре главные преимущества – гибкость и высокую устойчивость к нагрузкам.

Прочность гофрированной трубы объясняет простой физический закон: чем больше площадь поверхности материала трубы, тем меньшее суммарное давление приходится на её стенки. Поэтому гофрированная труба отличается высокой устойчивостью к давлению и легко выдерживает динамические и статические нагрузки. Это позволяет прокладывать её наземным и подземным способом, через стены, где она способна выдерживать давление грунта и бетона.

Гибкость гофрированной трубы – ещё одно преимущество, благодаря которому изделие не требует дополнительных переходных элементов, как в случае с обычными металлическими трубами. С её помощью можно прокладывать кабель и делать повороты вдоль стен, обходить препятствия.

Сфера применения

Область применения металлических гофротруб широка: их используют практически во всех сферах промышленности и в быту там, где необходимо проложить кабель.

Рекомендуем ознакомиться: Как выбрать латунный шаровой кран водоразборный

Вот лишь несколько примеров использования изделий:

• электромонтажные работы в доме – прокладка проводки через стены, над навесными потолками, под напольным покрытием, а также открытым способом;
• установка и подключение осветительных приборов и бытовой техники;
• монтаж высокомощного электрооборудования на производстве;
• создание разветвлённых компьютерных сетей с подключением серверных;
• запитка частного дома от внешнего источника.

Какие производители заслуживают доверия?

Не покупайте откровенно «ноунеймовскую» гофру, так как практика показала, что заявленные характеристики часто не соответствуют реальности. Из производителей, которые заслуживают доверия, отметим следующих:

• DKC;
• IEK;
• EKF;
• KOPOS;
• ЭРА;
• Экопласт;
• РУВИНИЛ;
• NASHORN — пока в ассортименте только ПВХ гофра.

Комплектующие у них конечно дороже, чем у китайских аналогов, но качество в разы лучше. Тем более, что купить в России нет никаких проблем.

Еще немного интересного из мира электрики:

• Почему между фазой и нолем 220 В, а между фазами 380 В?
• Почему в США в сети напряжение 110 В, а в России 220 В?

Выводы и полезное видео по теме

Чтобы вы могли во всех нюансах разобраться в разновидностях гофр для слаботочных и электрических кабелей, мы сделали для вас подборку видеоматериалов по этой тематике.

Просмотрев нижеприведенные обзоры и описания по монтажу, у вас точно не останется вопросов по поводу нужности, видов и особенностей выполнения электромонтажных работ с помощью гофрорукавов.

Важность установки дополнительной изоляции на электропроводку в виде специальной гофры:

Протяжка провода через гофрорукав в подробностях:

Обзор разных видов электромонтажных гофр:

Кабельные каналы в виде гофрорукавов предельно просты в монтаже. Стоят они недорого, а польза от такой дополнительной защиты для проводки колоссальна. Цена ремонта в случае пожара от короткого замыкания заведомо будет выше. Протяжка сквозь электромонтажный рукав кабеля только на первый взгляд выглядит сложной. Все вполне можно выполнить самостоятельно.

Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.

Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.

При этом каждый цвет говорит о материале, из которого было произведено изделие.

серый цвет это ПВХ — поливинилхлорид

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.

черный и оранжевый цвет это ПНД – полиэтилен низкого давления

синий цвет ПП – самозатухающий полипропилен

Технические характеристики гофротрубок ПВХ, ПНД, ПП:

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.

Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.

Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.

Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.

При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.

Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.

Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.

Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.

Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.

Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.

Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.

Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.

Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.

Похожие записи:

Декоративные балки на потолок: выбор стиля и монтаж искусственных элементов Сколько времени сохнет штукатурка на стенах Подвесной потолок армстронг: технические характеристики Как выполнить пол на ленточном фундаменте с засыпкой Так что же это за «хитрость» Как сделать полы в деревянном доме своими руками
