Устройство грязевика системы отопления, принцип работы

Оглавление

Виды

Классифицировать грязевики для отопительных систем можно по нескольким признакам.

Тип отделения частиц

По типу отделения частиц изделия делятся на три разновидности.

Отстойники

Фильтры такого типа работают на основе сил гравитации. Когда объем резко возрастает и падает скорость потока, твердые частицы, находящиеся в воде, осаживаются на дно под воздействием силы тяжести. Использование гравитационных сил может дополняться резким изменением направления движения потока. В этом случае к работе подключаются турбулентные и центробежные силы. Они освобождают воду от более инертных тяжелых частиц.

Такой фильтр имеет корпус цилиндрической формы, который расположен вертикально, а также два патрубка для входа и выхода с фланцевыми соединениями. Сверху корпус грязевика наглухо заварен. Внизу его закрывает заглушка фланцевого типа. Фланцевая заглушка посередине имеет патрубок, который необходим для очищения фильтра (его промывки либо слива грязи). Верхний патрубок необходим для того, чтобы убирать из системы скопившийся воздух.

Полость цилиндра может иметь несколько перемычек, которые способствуют изменению движения водного потока при прохождении через фильтр. Так, взвеси оседают внизу и ожидают очищения по мере накапливания шлама. Такие грязевики устанавливают преимущественно на предприятиях промышленного типа.

Сетчатые

Грязевики такого типа являются самыми распространенными изделиями на рынке.

Его составными элементами являются следующие:

крышка;
игольчатый клапан;
актуатор;
поплавок;

сетка-сепаратор воздуха;
осадочная камера;
сетка шлама;
место накопления мусора;
кран слива грязи.

По типу сетки, вмонтированной внутри корпуса, такие грязевики делят на два типа: грубой и тонкой очистки. При этом при грубой очистке сетка удаляет из потока частицы размером 5–300 микрон. Аналоги тонкой очистки справляются с более мелкими фракциями вредных примесей (не более 5 микрон). Обычно элементы тонкой очистки используют там, где необходимо дополнительное очищение воды, чтобы она годилась для бытовых нужд. Чаще для отопительных систем применяют аналоги грубой очистки.

За счет наличия внутри конструкции игольчатого клапана удается избежать аварийных ситуаций при загазованности отопительной системы. Такие конструкции бывают двух типов: прямыми и угловыми. Специалисты обычно используют для монтажа угловые разновидности, считая, что они более эффективно задерживают крупные взвеси ржавчины и грязь. Однако эффективность зависит, в том числе и от увеличения гидросопротивления в трубопроводе. Если давление будет постоянно меняться, частицы грязи и ржавчины будут продавливаться водой через сетку, что сделает работу устройства менее эффективной.

Магнитные

Основным очищающим элементом таких конструкций является магнит. Он притягивает металлические взвеси, поэтому вода в теплоносителе избавляется от ржавчины. Такой фильтр способствует уменьшению количества накипи на внутренних стенках контура радиаторов и труб. Его отличительной чертой является тот факт, что он не замедляет поток воды в системе и не меняет давление в трубах. По этой причине установку таких приборов можно проводить даже на всасывающие участки насоса.

Такой грязевик характеризуется двухступенчатым очищением. Сначала вода проходит через сетчатый очиститель и избавляется от крупных металлических частиц. После этого она подвергается более тщательной очистке, избавляясь от мелких взвесей. Согласно оценке специалистов, такие фильтры эффективней механических аналогов обычного сетчатого типа. Варианты с магнитным принципом работы стоят дороже, но эффективность их очищения является выше. В процессе работы эти разновидности создают магнитное поле, которое не только очищает воду, но и делает ее мягче, что способствует снижению количества солей и продлевает срок службы радиаторов.

По виду обслуживания

В зависимости от классификации по типу обслуживания фильтры разделяют на 3 вида:

Самопромывные. Осадок со стакана и верхней части сетки и удаляется при помощи воды.
Непромывные. При их очистке узел теплоносителя требует полного демонтажа.
Промывные. Стакан требует ручной очистки.

По типу монтажа

В зависимости от особенностей установки фильтры-грязевики для системы отопления делят на 3 типа.

Грязевики с муфтовым типом соединения – с двух сторон прибора расположены муфты с внутренней резьбой. На корпусе устройства установлены шестигранники для заведения разводного, рожкового и газового ключа.

Фильтры с фланцевым соединением предусматривают наличие дополнительного уплотнительного кольца с обтяжкой болтами.

Приборы с полипропиленовым трубным контуром используются для труб малого диаметра.

Виды фильтров

Выделяют несколько разновидностей фильтрующих устройств в зависимости от способа установки грязевика на системе отопления.

Виды:

Муфтовые агрегаты применяют в контурах малого и среднего сечения. Они имеют муфту с резьбой, которая облегчает их установку.
Фланцевые устройства подходят для трубопроводов большого и среднего диаметра. В процессе установки используют болтовую обтяжку, уплотнительное кольцо и ответные фланцы на трубопроводе. Преимущество фланцевого фильтра в простоте его очищения, ведь его снимают без демонтажа труб.
Глухие приспособления приваривают к трубопроводу. У них есть два патрубка с припусками для сварного шва.

При выборе фильтрующего устройства нужно заранее знать, как почистить грязевик в системе отопления.

По принципу обслуживания бывает три вида фильтров:

Самопромывные со специальным краном. Для удаления шлаков потоком воды достаточно открыть вентиль.
Промывные с заглушкой и пробкой. Для промывки устройства нужно снять два приспособления.
Непромывные фильтры полностью демонтируют для очищения. Именно поэтому они не пользуются популярностью.

В зависимости от принципов очищения грязевики бывают тонкой и грубой фильтрации. Фильтры грубой очистки имеют сетку с размером ячеек не более 0,3 мм. Они удерживают только крупные плотные загрязнители. Приспособления тонкой очистки с ячейками в пределах 5-300 мкм предназначены для очищения воды в системе водоснабжения. Они не подходят для отопительных сетей из-за быстрого засорения.

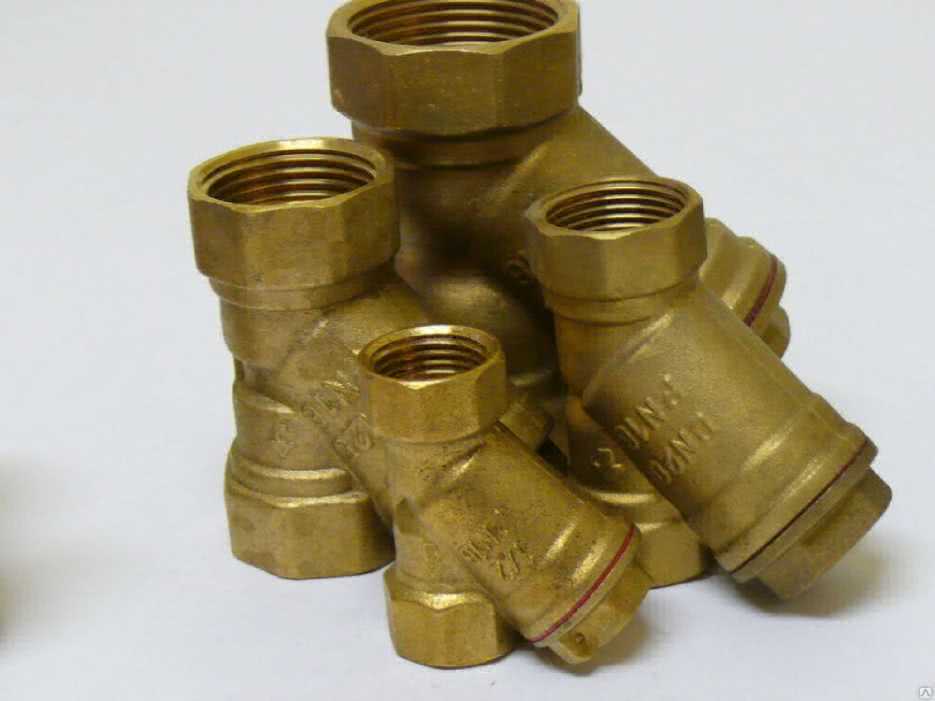

Латунные

Сетчатые агрегаты с муфтой на резьбе устанавливают в автономных отопительных системах. Их размеры находятся в пределах 0,5-2 дюймов. Габариты ячеек составляют 500-800 мкм. Фильтры рассчитаны на давление в районе 16-20 бар и опрессовочное давление не выше 24 бар.

Чугунные

Конструктивно чугунные грязевики похожи на латунные модели. Отличие заключается в наличии магнитной стойки. Агрегат имеет чугунные пробки и корпус, а также сетку из нержавеющей стали. Фильтры из чугуна улавливают механические частицы и окалины.

Фланцевые магнитные

В данном приборе стоит фланцевая заглушка, а не пробка. Магнитный фильтр для отопления имеет сетку для задержки механических частиц, а также магнит для очищения теплоносителя от окалин. Габариты устройства могут отличаться, поэтому при его выборе нужно учитывать параметры сети.

Абонентские грязевики

Данная модель не только улавливает загрязнители, но и служит отстойником. Абонентские грязевики устанавливают вертикально и горизонтально. Поскольку они довольно большие по объему, их очищают редко. Эти приспособления крепят в любой точке сети на магистрали разного сечения.

Самоочистные грязевики

Самоочистные устройства помещены в корпус из металла и имеют муфтовое соединение. В них установлен стакан из пластика или стали для сбора шлаков. Также есть кран для промывки. Благодаря наружной сетке из теплоносителя удаляются пузырьки воздуха. Сетка внутри предназначена для очистки от механических загрязнителей.

В верхней части есть блок для сбора отфильтрованных пузырьков. Он укомплектован автоматическим воздухоотводчиком. Для очистки фильтра открывают кран в нижней части и ждут, пока шлаки выйдут вместе с потоком воды.

Необходимость использования фильтра

Принцип работы любого газового котла заключается в нагреве теплоносителя, который потом подается в отопительные трубы и циркулирует по ним, обогревая помещение. Поступающая в контур вода, независимо от источника, содержит в себе массу различных примесей: песок, известь, шлак, землю, растворенные газы и т.д. Даже, казалось бы, чистая централизованная вода имеет высокий показатель жесткости. Протекая по трубам котла, весь этот мусор оседает на их внутренних стенках в виде накипи и известкового налета, снижая пропускную способность агрегата

Почему же так важно умягчение воды для газового котла и что может произойти, если пренебречь им:

трубы перестанут пропускать теплоноситель;
помещение не будет отапливаться должным образом;
трубы поржавеют, потрескаются и начнут протекать;
вентили и прокладки придут в негодность;
придет в негодность теплообменник;
котел перегорит или, в худшем случае, взорвется.

Как видите, последствия могут быть не самыми приятными и если вовремя не предпринять меры, то последующий ремонт влетит в копеечку. Установленные фильтры для воды на газовый котел способны непрерывно очищать жидкость, исключая появление накипи и образования солей внутри системы.

Принцип работы и конструкция

Грязевики могут в определённой мере различаться конструкционно, но в работе используют три базовых принципа:

инерционно-гравитационный;
механический;
магнитный.

Эти принципы могут использоваться как по отдельности, так и совместно.

1. Инерционно-гравитационный принцип. Типичный грязевик представляет собой вертикальный или горизонтальный металлический цилиндр с диаметром, значительно превышающим диаметр труб на том участке системы, в котором он устанавливается. Жидкость, попадая в такой цилиндр, мгновенно теряет скорость, благодаря чему влекомые ей тяжёлые частицы получают возможность опуститься на дно под действием гравитации. В некоторых грязевиках также используется инерция этих частиц: в цилиндре грязевика устанавливаются дополнительные перегородки, направляющие жидкость вдоль стенок цилиндра; центробежной силой частицы вытесняются к стенкам, после чего они сами опускаются на дно.

2. Механический принцип. Однако, гравитация с инерцией не способны отделить от жидкости более лёгкие, взвешенные частицы. Для этого существуют сетчатые фильтры, механически задерживающие все частицы с размерами, превышающие размер ячеек сетки.

Недостатком сетчатых фильтров является то, что при высоком уровне загрязнения фильтруемой жидкости они сами забиваются достаточно быстро. Поэтому логичным и целесообразным является использование сетчатого фильтра в качестве фильтра «второй очереди» – то есть, установка его таким образом, чтобы вначале отсеивались тяжёлые частицы, а затем – взвешенные.

Вертикальный и горизонтальный грязевики со «стаканом» сетчатого фильтра перед выходным патрубком. Для очистки сетчатого фильтра в грязевике обычно предусматривается либо возможность его извлечения для промывки, либо возможность промывки по месту – обратным напором жидкости. https://escortcity.co.nz .

3. Магнитный принцип. В случае, если в рабочей жидкости ожидаемо присутствуют частицы с магнитными свойствами – мелкая металлическая стружка, окалина и т.д. – в конструкцию грязевика можно добавить постоянный магнит, который будет собирать металлический мусор на своей поверхности. Естественно, должна быть предусмотрена возможность очистки этого магнита – к примеру, по принципу магнитной пробки масляного картера автомобильного двигателя. Собственно, картер двигателя можно условно счесть частным случаем грязевика.

Преимущества использования фильтра для отопления

Среди достоинств, которые несет в себе установка очистительных элементов для отопления, стоит выделить следующие:

фильтр обеспечивает качественную защиту от любого рода загрязнений;
слив воды в системе и заполнение контура новым теплоносителем не требуется выполнять часто;
монтаж грязевика однозначно позволяет сэкономить финансовые затраты;
система, оснащенная подобным фильтром, проработает долго и надежно.

Таким образом, список достоинств очистительного элемента лишь подтверждает тот факт, что его установка – это гарантия стабильной работы всей системы отопления и отсутствия необходимости проведения каких бы то ни было ремонтных работ.

Откуда появляется грязь?

Основными причинами появления загрязненных частиц в системе отопления являются:

Неудовлетворительное качество теплоносителя. В квартиру не всегда подается вода нормального качества. Это связано с тем, что система очистки на фильтровальной станции устарела.
При монтаже системы отопления применяются металлические трубопроводы. В процессе взаимодействия с теплоносителем они подвергаются коррозии. Таким образом, частицы ржавчины попадают в контур и приводят к разрушениям.
Примеси оседают в трубках, при этом уменьшают внутренний диаметр. Это приводит к снижению пропускной способности и теплоотдачи.
Некоторые примеси откладываются на стенках циркуляционного насоса. Он начинает медленно функционировать, и в конечном итоге может выйти из строя, так как грязь оседает на теплообменниках и на других конструктивных элементах.

Характеристики фильтров для очистки системы отопления

Обозначенные выше задачи решают с применением специализированных устройств. На первом этапе надо задержать наиболее крупные механические примеси. Для этого в месте забора жидкости устанавливают гранулированную засыпку. Помпу защищают сеткой, которая не пропускает камни. В сопроводительной документации производители насосной техники указывают допустимые максимальные размеры частиц.

Далее можно применить отстаивание. Эта методика подразумевает длительный контакт с воздухом, поэтому после окисления соединения железа вместе с другими механическими примесями будут оседать на дне. Несмотря на простоту, такой способ используют редко. Для достаточной производительности понадобится крупный резервуар. Его надо регулярно очищать вручную.

Современные пользователи отдают предпочтение автоматизированным фильтрам для очистки системы отопления. По этой причине классические грязевики заменяют более удобными моделями. Современный механический сетчатый фильтр отличается следующими характеристиками и составляющими:

прозрачная колба в нижней части упрощает визуальный контроль загрязненности;
в городских квартирах пригодится регулятор-ограничитель напора;
подключение к дренажу через специальный штуцер позволяет выполнять обратную промывку без разборки;
эта функция выполняется техникой самостоятельно при наличии таймера и электромагнитного клапана.

При большой концентрации механических загрязнений применяют другие фильтры для очистки воды в системе отопления, например, тонкой или же грубой очистки. В бак помещают гранулированную засыпку. Вставляют длинную трубу таким образом, чтобы обеспечить забор очищенной жидкости из нижней части. Для промывки направляют поток в обратном направлении. Чтобы исключить ручные процедуры пользуются электромагнитными клапанами и электронным блоком управления.

На следующем этапе преобразуют и отделяют соединения железа. Окисление ускоряют с помощью принудительной аэрации, распылением жидкости или особых биопрепаратов. Применяют «зеленый песок» и другие специализированные засыпки, которые активизируют нужные реакции. Полученные твердые примеси задерживают механическими методами фильтрации.

Полифосфатный фильтр для очистки системы отопления

Для борьбы с накипью предлагают разные технологии, поэтому эту проблему надо изучить очень внимательно. Самый простой и недорогой вариант очистки газового котла от накипи – полифосфатная засыпка. Ее помещают в прозрачную емкость с двумя резьбовыми отверстиями, которую устанавливают на небольшим расстоянии от котла и радиатора в подающей магистрали. В зоне нагрева образуются мельчайшие частицы накипи, которые не увеличиваются в размерах и не прикрепляются к стенкам. Этому препятствует тонкий слой из химических соединений на их поверхности.

Полифосфатный фильтр действительно хорош, но надо отметить несколько важных нюансов:

Эффективная дальность действия ограничена десятками сантиметров. Это значит, что другие компоненты системы отопления не будут защищены.
Необходимо самостоятельно контролировать и пополнять засыпку.
Полифосфатные соединения сами загрязняют воду, поэтому средство подходит только для замкнутых контуров систем отопления частного дома.

Фильтры тонкой и грубой очистки системы отопления

Весь объект недвижимости защищают от накипи с применением фильтров тонкой и грубой очистки системы отопления частного дома. Встроенная автоматика управляет промывкой по установленному пользователем алгоритму. Экономным владельцам нравится, что встроенный картридж можно неоднократно регенерировать. Таким образом, увеличивают его срок службы до 8 и более лет. Восстановление выполняют с помощью раствора лимонной кислоты.

Ионообменный фильтр

Ионообменная установка занимает много места, создает шум при промывке. Необходимо самостоятельно корректировать рабочий режим с учетом реального уровня жесткости. Чтобы обеспечить надежную защиту котлов отопления от накипи без лишних сложностей применяют электромагнитный преобразователь. Эта техника изменяет поверхность частиц накипи особым образом, предотвращает формирование крупных соединений и образование наростов на стенках. Дальность действия современных моделей ионообменных фильтров составляет от 0,8 до 2 км. Компактные размеры основного блока ии всего оборудования не затруднят поиск подходящего места для монтажа.

Для создания эффективного комплекта ионообменный фильтр, а также фильтр тонкой и грубой очистки очистки системы отопления дополняют установками защиты от накипи, другими компонентами. Точный состав оборудования определяют на основе лабораторного исследования воды.

Очистители для газового котла отопления

Чаще всего используют такие фильтры воды для газового котла, как полифосфатный и ионообменный.

Грубой очистки

Фильтр грубой очистки системы отопления монтируют до того, как подключить ее к центральному водоснабжению. Конструкция представлена колбой, содержащей внутри фильтрэлемент.

Основная задача устройства – препятствование миграции крупных загрязнений (песчинки, абразивные примести крупной фракции, грязь). Оно не предназначено для фильтрации мелких частиц, не осуществляет умягчение или химическое очищение воды, поэтому дополнительно необходимо использовать фильтры другого типа.

Фильтр универсальный сетка

Самый простой сетчатый фильтр для отопления. Состоит из корпуса (металл), и цилиндрической сетки, расположенной внутри колбы. Корпус закрыт заглушкой или краном, в зависимости от вида фильтра. Система соединения – фланец. Различают промывные и непромывные фильтры. Непромывные подлежат замене по истечению срока эксплуатации. Промывные служат долго, благодаря очистке. Нужно остановить циркуляцию воды, произвести демонтаж крышки, извлечь и промыть сетку, произвести монтаж. Кроме сравнительно низкой цены, сетка привлекательна простой конструкцией, легким обслуживанием и дешевыми комплектующими. Устанавливают этот фильтр перед системой тонкой очистки. Это предпоследняя ступень защиты. Служит для очистки воды от окалины или твердых включений. Поврежденная окалиной арматура труб или насосы будут стоить в десятки раз дороже, нежели дешевый фильтр. Фильтр не занимает много места.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Особенности грязеуловителей для систем отопления дома

Все грязевики разделяют на вертикальные и горизонтальные конструкции. Вертикальное оборудование обычно применяют при больших масштабах системы отопления. К тому же такие приборы требуют более частой очистки. Особенности выбора габаритов зависит от размеров труб и мощности оборудования.

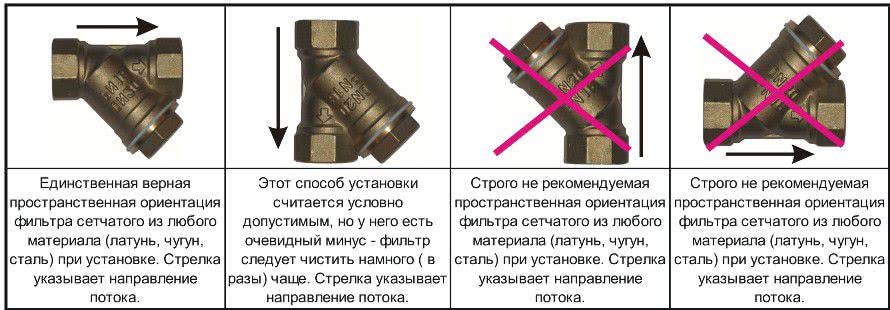

Правила установки грязеуловителей:

Направления движения жидкости определяется стрелкой на корпусе;
Лучше всего для монтажа выбирать горизонтальный участок трубопровода;
Любые ответвления должны быть направлены вниз;
Требуется установить запорную арматуру до и после фильтра;
К прибору должен быть свободный доступ для обслуживания.

К месту установки фильтра выдвигается ряд рекомендаций. Прибор монтируют обычно перед счетчиком. Приборы учета требуют только очищенной воды и очень плохо переносят загрязнения. Также такое фильтрационное оборудование должно размещаться перед теплообменником, на трубопроводы, перед запорной арматурой и всевозможными датчиками.

Особенности установки и обслуживания

Схема установки фильтра (2) в систему отопления

Установить фильтр вполне реально своими руками, но есть несколько важных моментов, с которыми стоит ознакомиться еще до проведения монтажных работ. Это позволит сделать все правильно, даже если вы не профессионал в данной области.

Фильтры для отопления могут иметь различный диаметр окружности (15-100 мм), выбор зависит от диаметра труб в том месте, где предстоит монтаж. Устанавливается он обязательно в вертикальном положении, на специальных кронштейнах.

Советы по монтажу

Краткая инструкция с несложными рекомендациями поможет без проблем справиться с поставленной задачей:

Перед установкой следует основательно прочистить трубопровод отопительной системы от ржавчины, окалины, частиц металла и других видов загрязнений;
Выбирая фильтры для системы отопления, необходимо помнить о том, что он должен соответствовать условиям рабочей среды, где будет происходить его эксплуатация (среда, температура, давление);
Для установки рекомендуется выбрать максимально доступное для осмотра и обслуживания в дальнейшем место (не забывая о технических требованиях к месту его установки – на «обратке», перед насосом!);
Важно чтобы диаметр отверстия точно совпадал с диаметром труб в месте установки. Это позволит обеспечить надежность монтажа и исключить в дальнейшем возникновение механических напряжений (перекосы, растяжения, изгибы и т.п.)

Обслуживание и очистка

Очистка прибора происходит просто:

Промывка системы отопления от осадков обратным током воды;
очистка сетки (отворачивается крышка, вытаскивается сетка, очищается от скопившегося мусора и ставится обратно на свое место).

Сетка легко снимается, для этого нет необходимости проводить полный демонтаж. Это позволяет с легкостью самостоятельно справиться с задачей по очистке.

Фильтры-грязевики: выбор и установка в системы отопления и водоснабжения

: 5 / 5

Без фильтров механической очистки не обходится монтаж ни одной системы водоснабжения дома. Их функция заключается в очистке воды от шлама (грубые частицы грязи и песка) и обеспечении сохранности оборудования.

Самые простые модели грязевых фильтров представлены в виде трубки с металлической сеткой и резервуара (ответвления) для остановки грязи. Если фильтр выполнен в линейной конфигурации, то ответвление располагается строго перпендикулярно к трубе, а в угловых моделях этот резервуар находится под углом. Установка фильтра производится на отопительную систему или водопровод, за счет чего задерживается мусор размером, превышающим 100 микрон.

Грязевые фильтры угловой и линейной конструкции

Подбирая такой фильтр, необходимо следить, чтоб диаметр его монтажной части соответствовал диаметру трубы. Кроме того, большой поток воды требует использования более широкой трубки.

Особенности монтажа

Прежде чем устанавливать фильтр, следует обратить внимание на маркеры, присутствующие на корпусе – они указывают направление потока воды. Устанавливается грязевик исключительно в таком положении, чтоб трубка располагалась внизу

Целесообразно будет перед фильтром установить запорный вентиль, который существенно облегчит удаление скопившейся грязи. Также должен быть предусмотрен обратный клапан, который пресекает обратный ток воды. Для контроля давления воды в системе рекомендуется использовать редукционный клапан, который монтируется после грязевого фильтра по направлению тока воды.

Область применения и эксплуатация

Грязевые фильтры линейной и угловой конструкции в квартирах, как правило, не устанавливаются, несмотря на их достаточно компактные размеры. Их главная задача – грубая очистка воды, что не требуется для систем водоснабжения в многоквартирных домах.

В процессе эксплуатации такой грязевик нуждается в частой промывке – не реже нескольких раз в год из-за небольших размеров емкости для сбора шлама. Для чистки фильтра следует снять запорную заглушку при помощи специального инструмента (также пригодится опыт работы с сантехникой). Некоторые модели импортного производства снабжены специальным штуцером для промывки без демонтажа заглушки.

Основное достоинство у линейных и угловых грязевых фильтров одно – это невысокая стоимость. Кроме того, такой грязевик несложно заменить, в случае его выхода из строя.

Промывные грязевые фильтры

Ключевым элементом такой очистительной системы является сетка. Чем меньше размер ячеек, тем очистка будет качественнее, но фильтр в таком случае будет забиваться быстрее. Поэтому качество воды – это один из важных факторов, который следует учитывать при выборе фильтра такой конструкции. Кроме того, сетка должна быть изготовлена из нержавеющей стали и надежно закреплена внутри фильтра.

Эксплуатация промывных фильтров

Для упрощения процесса очистки фильтра современные модели снабжаются штуцером с подведенным к канализации шлангом. Для того чтобы осуществить промывку, нужно только открыть очистной клапан посредством поворота вентиля. Также фильтр можно оснастить приводом автоматической промывки, который будет сам открывать и закрывать вентиль, согласно заданному графику. Но при этом следует учитывать, что сетку периодически все равно приходится менять или чистить вручную, т. к. она со временем забивается.

Данная проблема не присуща моделям фильтров с функцией обратной промывки, но стоят такие изделия значительно дороже обычных промывных. Правда, можно сэкономить, самостоятельно оборудовав механизм обратной промывки. Достигается это путем изготовления ответвления и установки участка второй, параллельной трубы. Именно этот дополнительный элемент служит для тока воды в процессе промывки, благодаря чему, она поступает в грязевой фильтр с обратной стороны.

Признаки плохого ухода за системой отопления

Для нормального функционала системы отопления движению теплоносителя по сооруженным для него каналам ничто не должно мешать.

Существует несколько симптомов того, что внутри отопительного контура накопилось большое количество мусора, а на стенках труб осела накипь. Явных визуальных признаков засорения системы отопления нет.

Диагностировать его можно при внимательном отслеживании работы всей системы и появлении ряда косвенных признаков:

прогрев системы происходит дольше, чем до этого (для систем автономного обогрева);
работа котла сопровождается нехарактерными для него звуками;
увеличился расход газа или электричества; температура в разных частях радиаторов существенно разнится;
радиаторы заметно прохладнее подводящих труб.

Впрочем, слабый или неравномерный прогрев батарей не всегда является признаком их засорения. Возможно, произошло их завоздушивание . В такой ситуации достаточно сбросить воздушную пробку через кран Маевского .

В домах с системой централизованного обогрева ее промывка должна проводиться сотрудниками теплоснабжающей компании. В частном же доме эта процедура проводится силами хозяев или приглашенных специалистов.

Однозначно рекомендовать частоту проведения промывки системы сложно. Слишком много факторов влияет на это.

Так, например, в системах централизованного отопления теплоноситель должен проходить цикл водоподготовки, что снижает степень загрязнения. Правда далеко не всегда это правило выполняется. Да и сама система часто эксплуатируется третье или четвертое десятилетие и количество мусора, циркулирующего внутри, возрастает с каждым годом.

Но как для централизованных сетей, так и для автономных систем, рекомендуется проводить промывку ежегодно. Что, к слову, подтверждается и требованиями строительных норм. Именно такой срок считается критическим для накопления внутри контура количества мусора, существенно снижающего эффективность работы.

Особенности обслуживания и очистки

Самопромывные фильтры имеют в нижней части специальный кран: чтобы вывести из устройства скопившуюся грязь, достаточно повернуть рычаг. Попутно потоком воды очищается и фильтрующая сетка.

Более качественная промывка обеспечивается с помощью обводного байпаса, оснащенного вентилем – его нужно предусмотреть еще на этапе монтажа фильтра. Здесь облуживание сводится к перенаправлению потока теплоносителя с обратной стороны. В этом случае можно успешно освободить ячейки сетки даже от плотно засевших твердых включений. Далее загрязнения выводятся через дренажный кран.

Очень удобны в использовании промывные модели. На данном участке системы отключается подача жидкости, с устройства снимается фланцевая заглушка либо пробка, вынимается фильтрующий компонент. После промывки последнего устройство собирают в обратном порядке.

Наконец, непромывные грязевики нуждаются в полном демонтаже, поэтому их крайне редко используют в автономных сетях обогрева. Здесь обслуживание основывается на фактическом выводе устройства из схемы.

Грубая очистка воды фильтрами отопления

Основным компонентом системы для задержания достаточно больших загрязнителей является фильтр грубой очистки для отопления. В зависимости от схемы и вида отопления обязателен его монтаж на нескольких участках. Существуют несколько моделей фильтров грубой очистки, которые отличаются не только конструктивно, но и материалом изготовления.

Фильтр-грязевик

Фильтр-грязевик для отопления

Самая простая конструкция представляет собой элемент, устанавливаемый на определенный участок системы. В нем присутствует сетчатый уловитель, расположенный в ответвляющем патрубке конструкции.

Он монтируется на подключении к центральной отопительной системе. Для автономных схем его установка обязательна в точках разветвления, на обратной трубе перед ее подсоединением к котлу и на байпасах.

В зависимости от конструкции и материала изготовления фильтр-грязевик для системы отопления может быть следующих видов:

По способу подсоединения – резьбовой, приварочный или фланцевый;
По расположению – вертикальный или горизонтальный.

Самые распространенный латунные модели рассчитаны на максимальную температуру до 150°С при давлении свыше 2,5 МПа. Такими же показателями обладают стальные виды, но они более подвержены коррозии. Для пластиковых трубопроводов существует полимерный фильтр для системы отопления. Однако их температурный режим работы намного ниже, чем для остальных – предельная температура теплоносителя находится на отметке +90°С.

Инструкция по установке фильтра-грязевика

Для того чтобы фильтр для отопления исправно выполнял свою функцию необходим правильный монтаж. На корпусе устройства обязательно указывается направление движения теплоносителя. Если же установить его наоборот, то помимо отсутствия фильтрации возникнет дополнительное гидравлическое сопротивление.

Также необходимо периодически проводить очистку сетки от накопившейся грязи и мусора. Для этого на отводящем патрубке есть винтовая крышка, которую можно снять. Но предварительно следует перекрыть движение теплоносителя на этом участке трубопровода.Фильтр с сеткой для системы отопления защитит циркуляционный насос от попадания в лопасти мусора. Если его не установить, то вероятность выхода крыльчатки и двигателя из строя возрастает в разы.

Фильтр отстойник

Фильтр отстойник с воздушным сепаратором

Это усовершенствованная модель, позволяющая долгое время не проводить профилактические работы. Специфика конструкции грязевого фильтра для отопления с отстойником заключается в наличии колбы, расположенной внизу. Инородные компоненты, задерживаясь на металлической сетке под действием силы тяжести, опускаются на его дно. Колба изготавливается из термостойкого прозрачного пластика, что позволяет визуально контролировать степень загрязнения элемента.

Нередко для уменьшения содержания кислорода в воде, в одном корпусе с фильтром для системы отопления устанавливают сепаратор. При прохождении теплоносителя через фильтр происходит выделение воздуха, который концентрируется в верхней части конструкции. При достижении определенного значения давления открывается спускной клапан.

Преимущества и особенности установки подобной модели фильтра грубой очистки для отопления заключаются в следующем:

Возможность визуально контролировать степень заполнения колбы. Для слива загрязненной жидкости снизу установлен кран;
Уменьшение содержания воздуха в воде ведет к минимизации коррозийных процессов на стальных элементах системы;
Монтаж осуществляется практически сразу после котла отопления. Именно в этой части трубопровода значение температуры и давления теплоносителя максимальны, что способствует лучшей работе сепаратора.

Но нужно учитывать большую разницу в стоимости. Средняя цена фильтра-грязевика для системы отопления составляет около 140 руб. В то же время комбинированная модель с воздушным сепаратором обойдет гораздо дороже – до 7 тыс. рублей.Обязательно проверяйте материал изготовления колбы у фильтра-отстойника. Это должен быть термостойкий пластик, который не потеряет своей формы под воздействием высокой температуры.

Вода в системе будет кристально чистой; особенности фильтров для отопления
