Главная заземляющая шина (гзш): устройство, монтаж

Модульные устройства на дин-рейку

В модельный ряд входит множество устройств различного назначения, которые применяются для управления электросетью в бытовых и административных зданиях, объектах промышленности. По характеру применения делятся на аппараты:

  • для управления;
  • для измерения и контроля параметров электрической сети;
  • коммутации токов и защиты электрических приборов.

Модульный автоматический выключатель производства ИЭК

Подключение проводников осуществляется в двух точках: снизу и сверху. Новые устройства разработаны таким образом, что объединение их в группы осуществляется без применения соединительных проводов, а только защелкиванием оборудования между собой. Это позволяет удешевить систему и сэкономить время на монтаже приборов. Еще одним преимуществом использования модульного оборудования является высокая защищенность от поражения электрическим током.

Источники помех в сетях заземления

К контуру защитного заземления подключено большое количество электротехнического оборудования с разными режимами работы по сети переменного тока и различной потребляемой мощностью. При коммутации цепей электроснабжения, производстве электросварочных работ и т. п. возникают большие переходные токи, которые могут превышать рабочие токи в сотни раз и создавать выбросы напряжения в сетях электроснабжения и заземления.

Протяженная цепь электроснабжения в случае, когда её основная часть проложена вне помещения по наружной трассе, представляет собой хорошую антенну для импульсных помех. При близких грозовых разрядах в цепях электроснабжения могут возникать выбросы напряжения от 10 до 20 кВ.

Поскольку любое заземление представляет собой обладающую низким сопротивлением цепь возврата тока, паразитные выбросы напряжения по цепям электроснабжения провоцируют в контуре заземления броски токов значительных амплитуд, вызывая кратковременные изменения разности потенциалов в его цепи величиной до сотен вольт и длительностью от единиц до сотен миллисекунд.

Для электротехнического оборудования, работающего на переменном токе, подобные изменения разности потенциалов в цепи действующего контура заземления не создают проблем.

Для слаботочных микропроцессорных устройств, напряжение электропитания которых составляет 5—12 В постоянного тока, изменения разности потенциалов могут порождать паразитные сигналы, которые воспринимаются электронной аппаратурой и приводят к сбоям и отказам в работе систем автоматики, повышенной погрешности измерений, выходу из строя чувствительных элементов, нестабильности регулируемых параметров, ошибкам в собираемых данных.

Цвет провода и особенности подключения

Какого цвета должна быть изоляция провода заземления? Заземляющие проводники и шины всегда имеют желто-зеленый полосатый окрас. Это позволяет безошибочно (если монтаж правильный) определять назначение проводов при ремонте проводки. Фазный проводник может иметь коричневый или другой цвет, а нулевой почти всегда синего цвета. В цепях постоянного тока часто маркируют красным плюс, а черным минус. Более подробно данный вопрос рассмотрен в статье: цветовая маркировка проводов.

Если вам достался кабель с цветовой маркировкой не соответствующей ГОСТам, вы можете обозначить землю, фазу и ноль с помощью изоленты или термоусадочной трубки. Кроме цветовой маркировки бывает и буквенная или цифровая:

  • L – Line или фаза.
  • N – Neutral или нейтраль, ноль.
  • PEN или PE – защитный проводник или земля.

Для подключения во вводно-распределительном щитке (и других местах) часто используют земляную и нулевую шины. Это рейка с набором отверстий и винтовыми зажимами, куда подключаются провода. Для подключения провода земли с многопроволочной жилой нужно обязательно её облудить или обжать штыревым наконечником типа НШВИ и подобными. Это правило касается и подключения к клеммам автоматов и другим винтовым соединениям любых гибких проводников.

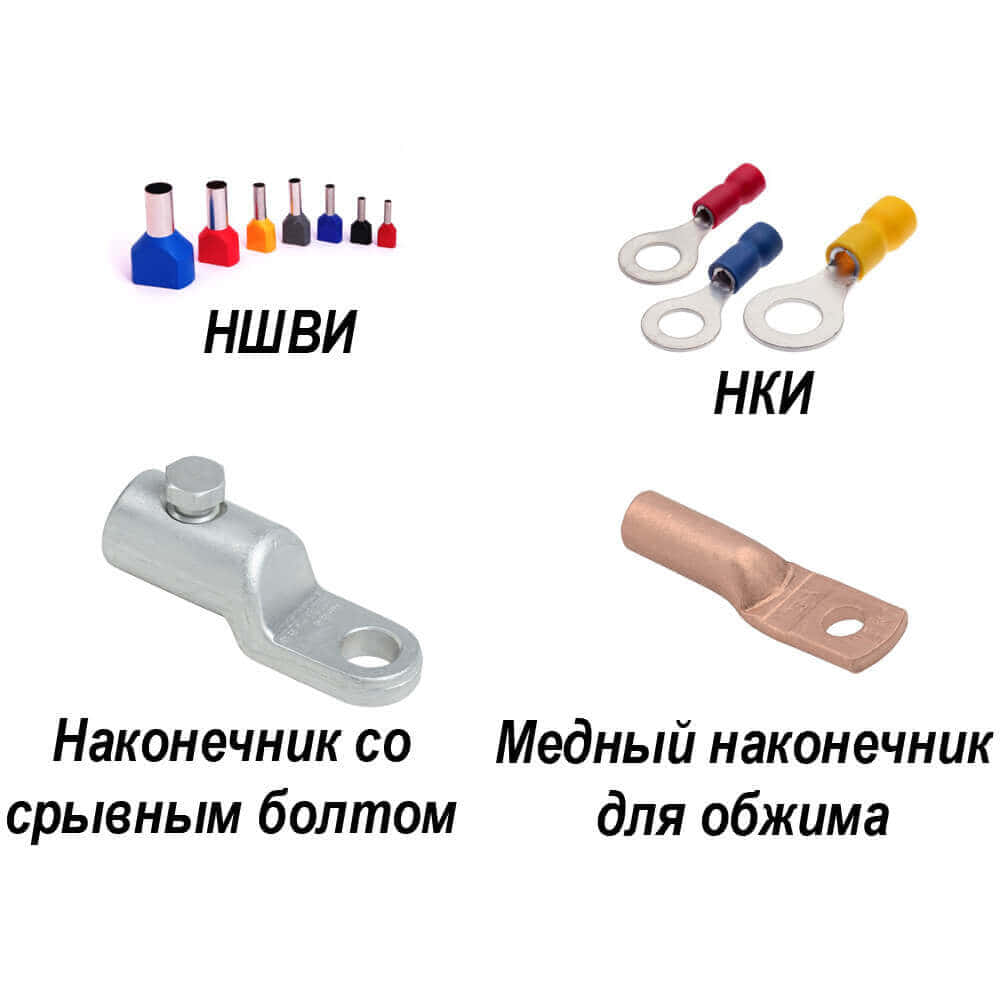

Для соединения провода с заземляющей шиной необходимо использовать круглые клеммы НКИ, НВИ или другие виды кабельных наконечников с клеммами в виде кольца.

Это может потребоваться при прокладке заземления от контура к щитку. Обычно они бывают двух типов:

  • Обжимные. Для того, чтобы закрепить на кабеле их обжимают специальным инструментом. Пассатижами этого делать не стоит, потому что вы не добьетесь надежного обжима. Наилучшее сжатие обеспечивают пресс-клещи (другое название – кримпер) с гексагональными (шестигранными) зажимами.
  • Со срывными винтами — для их затяжки просто затягивают винт до срыва его головки.

Вот и все, что мы хотели рассказать вам в данной статье. Теперь вы знаете, какого сечения и марки должен быть провод для заземления. Напоследок рекомендуем просмотреть полезное видео по теме:

Материалы по теме:

  • Как сделать заземление в доме
  • Что такое зануление
  • Марки медных проводов и кабелей

Конструкция

Нулевая шина с заземлением может размещаться как внутри вводного устройства (ВРУ), так и отдельно от него. В первом случае в качестве ГЗШ допускается использовать искусственно организованную шину РЕ, имеющую непосредственный электрический контакт с корпусом распределительного шкафа.

При размещении вне границ вводного устройства эта сборно-распределяющая конструкция должна находиться неподалёку от него (в удобном для обслуживания и доступном для специалистов месте).

Для ограничения доступа посторонних лиц открытые шины заземления могут укрываться в запирающемся на замок ящике, дверца которого помечается специальным знаком.

Для выпускаемых промышленностью типовых изделий ГЗШ ХХ-УХЛ4 ТВС, например, эти размеры строго нормируются и выбираются из следующего ряда: 3х30, 3х40, 4х40 миллиметров. При этом подходящую рейку выбирают исходя из нормированного количества отверстий под крепление проводников (10, 15 или 20).

Перечисленные выше размеры у разных производителей могут отличаться по своей величине, однако все они должны рассматриваться в качестве параметров ГЗШ, дополняющих уже приведённые ранее характеристики.

Обращаем особое внимание на тот факт, что применение алюминия для изготовления распределительных полос не допускается. Кроме того, при выборе изделия с заданными параметрами всегда следует иметь в виду, что габариты ГЗШ не могут быть менее чем сечение РЕ-шины, организуемой в границах ВРУ

К этому нужно добавить, что конструкцией реек должна предусматриваться возможность подключения к ним дополнительных проводников с помощью подходящего инструмента (ключа под болтовое соединение, например).

При наличии в здании нескольких вводов линии питания, шина заземления обустраивается на каждом из них. Образующееся при этом соединение шин должно быть подключено к уравнителям потенциала.

И, наконец, при организации системы заземления не следует путать ГЗШ с РЕ-шиной, организуемой с целью получения повторного заземления на приёмной стороне. Хотя они и имеют электрический контакт, но назначение у них разное.

Можно ознакомиться с рисунком, на котором приводится внешний вид и обозначение ГЗШ.

В следующих разделах на конкретных примерах будут рассмотрены возможные места монтажа шины заземления с учётом удобства организации заземления и обслуживания всей системы в целом.

Назначение ГЗШ

Задача ГЗШ – обеспечить на вводе в здание или электроустановку нулевой защитный потенциал относительно земли. Для этого к ней и подключается контур заземления. С ГЗШ в конечном итоге через кабели отходящих линий или напрямую соединяются корпуса электрооборудования и сторонние проводящие части, которые могут в процессе эксплуатации оказаться под опасным потенциалом. Происходит это при нарушении изоляции внутри проводящих оболочек щитков, станций управления, корпусов электродвигателей, светильников. Все бытовые электроприборы, имеющие металлический корпус, при внутренних повреждениях тоже могут оказаться под напряжением.

Электрический контакт человека с конструкциями, оказавшимися под напряжением из-за нарушения изоляции, называют косвенным прикосновением. Различают еще прямое прикосновение, когда человек напрямую касается токоведущих частей под напряжением.

В электроустановках с системой заземления TN дополнительно произойдет еще и защитное отключение. Уходящий в контур заземления ток будет иметь значение, достаточное для срабатывания автоматического выключателя питающей линии. Если ток превысит установку срабатывания отсечки, то сработает она; если же его не хватит, то автомат отключится от перегрузки. Этот процесс и называют защитным отключением.

В системах заземления ТТ для того, чтобы произошло защитное отключение, тока может не хватить, так как заземляющие устройства питающей объект подстанции и его собственное ЗУ не связаны друг с другом электрически. Связь осуществляется только через поверхность земли. Но при этом опасный для жизни потенциал все равно будет снижен. Отличие только в способе защитного отключения – для этой цели потребуется УЗО, реагирующее не на ток короткого замыкания, а на дифференциальный ток.

Особенности подключения ГЗШ в схемах TN-С и TN-С-S

В схемах  собранных по этим стандартам заземляющий провод отсутствует или совмещается на отдельных участках проводки с нулевым N-нейтральным, допускается в качестве ГЗШ использовать РЕN шину.  В распределительном щите на эту шину заводятся все провода от контура заземления, ЛЭП и заземление от различных групп проводки здания. При этом шина заземления соединяется отдельным проводом с шиной для линий с изолированной нейтралью N.

Таким образом, можно использовать стальной корпус шкафа в качестве главной шины заземления

Подключение ГШЗ в ВРУ расположенных на столбах ЛЭП

Особенность этого варианта подключения заключается в том, что шкафы ВРУ на столбах, имеют собственный заземлитель и очень часто подключаются к дому через кабель на троссовой подвеске.

В этих случаях на ГЗШ заводится провод от заземления столба, заземляющая линия ЛЭП, отвод от металлического троса. Кроме того главные шины ВРУ столба и ВРУ дома соединяются отдельной линией. Трос заземляется с обеих сторон, на шину возле ЛЭП и на шину в ВРУ для дома.

Порядок монтажа защитного заземления

Защитное заземление – система преднамеренного соединения с землей железных частей электрической установки в целях повышения безопасности ее эксплуатации. Металлические составляющие конструкции под напряжением находиться не должны.

  • установка заземлителей;
  • прокладка заземляющих проводниковых частей;
  • соединение заземляющих проводников – между собой, электрическим оборудованием.

Вертикальные стальные угловые заземлители, отбракованные трубы в грунт погружают и фиксируют путем забивки либо вдавливания. Круглые стальные части в землю по знаку места заземления вдавливают либо вворачивают. Для выполнения работ применяются особые приспособления, машины – сверлилки, копры, ПЗД-12. Чаще всего для устройства системы применяют электрические заглубители со стандартными редуктором и сверлилкой. Это способствует снижению частоты вращений менее 100 оборотов за минуту и увеличению крутящего момента на вкручиваемом электроде. К концу электрода приваривают забурниковый наконечник, который обеспечивает нормальное погружение рабочей части, рыхлит грунт. Заводской электрод имеет вид полосы 4х40 мм или других размеров. Полоса заземления заострена на конце, имеет винтовой изгиб. Другие типы наконечников для электродов также применяются, для фиксации используют зажимы заземления.

Вертикальные заземлители закладываются на 0.5-0.6 м от планировочной отметки, со дна траншеи выступают до 0.2 м

Важно соблюдать правильные интервалы между электродами – это от 2.5 до 3 м. Горизонтальные медные ленты для заземления и соединения укладываются в траншеи на 0.7 м в глубину от отметки планирования на грунте

Если струбцины, клеммники, болты, тросы, скобы для крепления использовать нельзя, делается сварка внахлест. Стыки покрываются слоем битума – она защитит детали от коррозии. Ширина траншеи составляет 0.5 м, глубина 0.7 м.

Внешний заземляющий контур, прокладка внутренней сети делают по проектным рабочим чертежам. Каждая клемма заземления должна давать корректные показания. Зажимы заземления устанавливайте по схеме. Вводы в здание проводников делайте как минимум в паре мест. После завершения работ готовится акт, на чертежах размечаются привязки на местности – где проходит каждая полоса заземления.

Магистральная полоса заземления прокладывается на удалении 0.5-0.1 м от поверхностей вдоль стен, расстояние от пола 0.4-0.6 м. Между точками крепления выдерживайте интервал 0.6-1.0 м. В сухих помещениях при условии отсутствия химически активных сред допустима прокладка заземлителей прямо к стене.

Стержни крепят к стенам дюбелями – с применением дополнительных комплектующих либо без них. Широко используют закладные детали, колодки, к которым привариваются полосы. Пистолетом изделия пристреливаются в кирпичные, бетонные основания. В помещениях с высоким уровнем влажности, особенно едкими токсичными испарениями, проводники привариваются к установленным с применением дюбелей-гвоздей опорам. Для зазоров используют стальной полосный держатель штампованного типа, кронштейн. Длина нахлестки в ходе сварки равняется двойному показателю ширины полосы, если она прямоугольная, и шести диаметрам, если используется круглая сталь.

Шина заземления на din рейку может крепиться задвижками, болтовыми фланцевыми соединителями, обходными перемычками. Отдельные ответвления использовать тоже можно. Стальные заземляющие присоединяются сварным способом к металлическим конструкциям, для оборудования предпочтительно крепление на болты, гайки. Другие варианты – пайка и бандаж.

Когда шина заземления будет установлена, клемма заземления, другие составляющие системы протестированы, вокруг станции можно будет делать контур. К контуру сваркой крепятся заземляющие для внутренних частей подстанций. Отдельно взятые элементы соединяются с проводникам в параллельном, а не последовательном направлении. Изолятор для шины заземления нужно использовать обязательно. Предохранители, рассчитанные на 6-10 кВ, заземляются путем прикрепления проводника к фланцевым частям опорных изоляторов, металлической конструкции, раме.

Зажим заземления, шина и другие детали в домах крепятся на фасадах, размещаются в щитовых комнатах. Для уличного монтажа нужно подбирать шкаф с заданным IP корпуса.

Источник electry.ru

Заземление электроустановок в производственных и жилых помещениях является обязательным условием. В совокупности с автоматическими отключающими устройствами оно снижает вероятность пожаров при коротком замыкании и травматизма людей. Расскажем в статье, что такое главная заземляющая шина, где и когда она используется.

1.1.31

При расположении шин “плашмя” или “на ребро” в распределительных устройствах (кроме комплектных сборных ячеек одностороннего обслуживания (КСО) и комплектных распределительных устройств (КРУ) 6-10 кВ, а также панелей 0,4-0,69 кВ заводского изготовления) необходимо соблюдать следующие условия:

1. В распределительных устройствах напряжением 6-220 кВ при переменном трехфазном токе сборные и обходные шины, а также все виды секционных шин должны располагаться:

а) при горизонтальном расположении:

одна под другой: сверху вниз A-B-C;

одна за другой, наклонно или треугольником: наиболее удаленная шина A, средняя – B, ближайшая к коридору обслуживания – C;

б) при вертикальном расположении (в одной плоскости или треугольником):

слева направо A-B-C или наиболее удаленная шина A, средняя – B, ближайшая к коридору обслуживания – C;

в) ответвления от сборных шин, если смотреть на шины из коридора обслуживания (при наличии трех коридоров – из центрального):

при горизонтальном расположении: слева направо A-B-C;

при вертикальном расположении (в одной плоскости или треугольником): сверху вниз A-B-C.

2. В пяти- и четырехпроводных цепях трехфазного переменного тока в электроустановках напряжением до 1 кВ расположение шин должно быть следующим:

при горизонтальном расположении:

одна под другой: сверху вниз A-B-C-N-PE(PEN);

одна за другой: наиболее удаленная шина A, затем фазы B-C-N, ближайшая к коридору обслуживания – PE(PEN);

при вертикальном расположении: слева направо A-B-C-N-PE(PEN) или наиболее удаленная шина A, затем фазы B-C-N, ближайшая к коридору обслуживания – PE(PEN);

ответвления от сборных шин, если смотреть на шины из коридора обслуживания:

при горизонтальном расположении: слева направо A-B-C-N-PE(PEN);

при вертикальном расположении: A-B-C-N-PE(PEN) сверху вниз.

3. При постоянном токе шины должны располагаться:

сборные шины при вертикальном расположении: верхняя M, средняя (-), нижняя (+);

сборные шины при горизонтальном расположении:

наиболее удаленная M, средняя (-) и ближайшая (+), если смотреть на шины из коридора обслуживания;

ответвления от сборных шин: левая шина M, средняя (-), правая (+), если смотреть на шины из коридора обслуживания.

В отдельных случаях допускаются отступления от требований, приведенных в пп.1-3, если их выполнение связано с существенным усложнением электроустановок (например, вызывает необходимость установки специальных опор вблизи подстанции для транспозиции проводов воздушных линий электропередачи – ВЛ) или если на подстанции применяются две или более ступени трансформации.

542.1 Заземляющие устройства

542.1.1 Заземляющие
устройства могут быть объединенными или раздельными
для защитных или функциональных целей в зависимости от требований,
предъявляемых электроустановкой.

542.1.2 Заземляющие устройства должны быть выбраны и смонтированы
таким образом, чтобы:

— значение
сопротивления растеканию заземляющего устройства соответствовало требованиям
обеспечения защиты и работы установки в течение периода эксплуатации;

— протекание
тока замыкания на землю и токов утечки не создавало опасности, в
частности, и отношении
нагрева, термической и динамической стойкости;


были обеспечены необходимая прочность или дополнительная механическая защита в зависимости от заданных внешних
факторов по ГОСТ Р 50571.2.

542.1.3 Должны быть приняты меры по предотвращению повреждения металлических частей
из-за электролиза.

Назначение

Помимо ГЗШ в состав заземляющей системы входит комплект медных соединительных жил, а также специальная конструкция из металлических профилей или арматуры, называемая контуром заземления. Последний вкапывается в землю неподалёку от строения на глубину, обеспечивающую надёжный контакт металла с грунтом.


Основное назначение шины заземления – создать на вводе в сооружение особую зону, имеющую нулевой потенциал по отношению к земле. Кроме того, ГЗШ предназначается для подключения частей электрооборудования, эксплуатируемого в границах данного объекта и нуждающихся в заземлении.

В большинстве случаев заземляющая шина собирает на себе проводники, идущие от следующих конструктивных элементов:

  • основной заземляющий контур;
  • металлический корпус (корпуса) различного оборудования и трубопроводов;
  • система защиты от удара молнии (молниеотвод).

Помимо этого, к главной шине заземления подключается и так называемый «PEN проводник», входящий в состав кабельной подводки питающего напряжения и совмещающий в себе «рабочий ноль» и защитный провод.

На планке ГЗШ заземляющая шина искусственно разделяется на так называемую «нулевую рабочую» (N) и «нулевую защитную» (PE), каждая из которых имеет собственное крепление и используется по своему прямому назначению.

Благодаря такому разделению на стороне потребителя удаётся организовать «повторное» заземление, исключающее опасность поражения током при случайном обрыве PEN проводника.

Отметим также, что обустройство заземления по такой схеме возможно лишь для трансформаторных питающих линий с глухозаземлённой нейтралью.

Использование и конструкция

Заземляющая шина – это специальное устройство, которое используется для функционального выравнивания потенциалов в жилых зданиях и помещениях промышленного назначения. Это необходимо для защиты потребителя при протечках тока. Если система выравнивания потенциалов не установлена, то открытые токоведущие части электрических приспособлениях при протечке могут поразить работника во время прикосновения.


Фото — шины на изоляторах

Для обеспечения защиты всех групп электрических приборов, их токоведущие части соединяются с главной заземляющей шиной

Несмотря на то, что шина является самой важной частью СУП, в её конструкции есть множество других деталей. Все элементы системы соединяются между собой посредством шины, это:

  1. Проводник заземления. Элемент соединяется с зажимами защитного контура или другими заземляющими деталями;
  2. С трубами коммуникаций с целью защиты этих открытых металлических элементов от проведения тока;
  3. С прочими различными металлическими отводами в здании или на его каркасе.

Помимо этого, согласно ПУЭ, шина обязательно соединяется с молниеотводами, которые также преимущественно производятся из металла.


Фото — универсальный разъем

Стандартно, шина нулевая или заземления изготавливается из высокопрочного металлического сплава или металла (в основном производятся медные отводы – TGRD Hyperline), хотя сейчас в электрощитке все чаще можно увидеть стальные защитные элементы. В различных магазинах можно найти шину, изготовленную из алюминия (WZ-1951), но это запрещено. Стальная и медная способны выдерживать высокие температуры при замыкании или в аварийной ситуации, при этом, алюминиевая шина просто расплавится.


Фото — принцип подключения

Выбор места для монтажа ГЗШ

На столбе воздушной линии

Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём.

Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.

Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.

В шкафу ВРУ

Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.

При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.

Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:

  • для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
  • при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
  • её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
  • их размещение относительно друг друга никак не оговаривается действующими нормативами.

Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.

Установка вне шкафа

Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.

Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».

Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.

Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».

Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.

Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).

Сопротивление заземляющего контура и факторы, влияющие на его величину

Общее сопротивление заземления складывается из нескольких составляющих, сопротивления общей шины, отдельных проводов и контура в грунте. Но всеми этими величинами можно пренебречь, металлические элементы при надежном соединении имеют хорошую проводимость и очень малое сопротивление.  статью: → «Расчет заземляющих устройств».

Основное значение имеет сопротивление грунта, по которому растекаются токи. Чем меньше сопротивление, тем лучше. Пункт 7.1.101 ПУЭ (правил устройства электроустановок) определяет: « В сооружениях с сетями 220 или 380В оно должно составлять менее 30 Ом, для генераторов и трансформаторных подстанций менее 4 Ом. Этого можно добиться различными способами.

Факторы, определяющие величину сопротивления

Величина сопротивления во многом зависит от состава грунта, наиболее подходящим считается:

  • торф;
  • суглинок;
  • глина.
Вид грунта Ом на м2
Известняк 5 050
Гранитные камни 2 000
Базальтовый 2 000
Песчаники 1 000
Гравий однородного распределения 800
Песчаник прессованный влажный 800
Гравий с глинистой почвой 300
Чернозёмные слои 200

Особенно высока проводимость грунта в условиях большой влажности, но обязательно надо учитывать:

  • количество и размеры заземляющих электродов;
  • глубину залегания контура;
  • материалы всех элементов заземления;
  • надежность электрического контакта в местах соединений.

Все элементы заземляющей системы крепятся через главную шину. От правильно выбранного материала, установки этого элемента и присоединения к нему заземляющих проводников зависит безаварийная работа электроустановок. Кроме того на главной шине заземления производятся все необходимые подключения для измерений параметров системы заземления.

Методика измерения требует отдельного детального рассмотрения, используются специальные приборы, работы выполняет квалифицированный персонал. При сдаче объекта в эксплуатацию электроснабжающая организация или электротехническая лаборатория делает все измерения. Результаты оформляются протоколом, один экземпляр выдается заказчику, который эксплуатирует электроустановки. Проводить контрольные замеры надо не реже одного раза в год.

Итоги

В заключении отметим, что довольно распространённым способом сопряжения отдельных элементов шины заземления является сварка.

Она полностью удовлетворяет требованиям ГОСТ на обустройство надежных контактов. Одновременно с этим применение сварочного устройства для целей сборки обеспечивает прочность соединения с гарантией высокой проводимости.

Отметим также, что качество болтовых сопряжений обеспечивается надёжной опрессовкой кабельных наконечников подводящих проводов. Подобным же образом (посредством болтового крепления) шина в наконечнике соединяется с корпусом шкафа.
