Как использовать хомут для врезки в водопроводную трубу

Изготовление хомута

В случае если по каким-либо обстоятельствам приобретение хомута в специализированном магазине нереально, вопрос возможно решить посредством независимого изготовления элемента. Для этого направляться выполнить следующее:

• Нужно взять полосу оцинкованной жести нужной ширины и толщиной около 1 мм.
• Посредством гибкой рулетки измеряется окружность трубы и к этому показателю прибавляется по 3–4 см с каждой стороны полосы, нужных для изготовления ушек для крепления.
• Полоса взятой ранее длины отрезается от страницы и разделяется на две части (возможно сделать цельный хомут из одной полосы).
• Заготовки загибаются до нужной формы. Работу возможно проводить как конкретно на месте, так и применяя отрезок трубы для того чтобы же диаметра в качестве макета.
• С каждой стороны взятых полуколец посредством пассатижей отгибаются ушки, нужные для крепления. В них сверлятся отверстия.
• В качестве уплотнителя возможно применять несложную резину толщиной от 3 мм.
• Полученный хомут и уплотнитель монтируются на место аналогично заводскому варианту.

Краб-системы для профильных труб

При монтаже труб прямоугольного или квадратного сечения используют скрепляющие конструкции. Они представляют собой две штампованные стягивающиеся болтами пластины. При складывании двух половинок образуют профиль, совпадающий по размеру с трубой.

Краб-системы используют при создании металлоконструкций, они надежно фиксируют заготовки в нужном положении. Виды систем:

• угловые или Г-образные, они соединяют профиль под прямым углом;
• тавровые с тремя профильными отверстиями;
• крестовые или Х-образные.

Краб-системы сокращают время сборки каркасов. Для монтажа не нужно специальной подготовки, не нужно оборудование. Достаточно инструментов. Краб-системы удобны:

• для уличных конструкций;
• рекламных щитов;
• спортивного и игрового уличного инвентаря.

Для трубопроводов краб-системы не применяют. Для монтажа используют болты и гайки стандартного размера. Крепежные скобы выпускают под тип размеров прямоугольного и квадратного профиля.

Седелка на полиэтиленовую трубу — разновидности

Хотя конструктивное разнообразие седелок довольно велико, на рынке представлено не так много видов подобных изделий.

Рис. 4 Разновидности металлических седельных хомутов

Компрессионные хомуты

Седелка на трубу ПНД в виде хомута — одно из наиболее часто встречающихся изделий, используемое на трубопроводах любых диаметров. Типовое пластиковое изделие состоит из двух накладок, одна из которых имеет резьбовой отвод и уплотнительное кольцо из резины вокруг отверстия во внутренней части корпуса. Два элемента соединяют между собой болтами, количество которых зависит от размеров и длины хомута.

Накладки

Если рассмотреть хомутовую конструкцию, то не сложно прийти к выводу, что на трубопроводах больших диаметров данное устройство имеет большие габаритные размеры, вес и соответственно высокую стоимость.

Поэтому нередко используются приспособления в виде накладок, которые имеют намного меньшую массу и стоимость. Чаще накладки выпускают в виде электросварных изделий, которые надежно впаиваются над отверстием. Для их фиксации перед приваркой применяют мягкие ремни.

Осуществление врезки своими руками

Необходимые инструменты и материалы.

Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:

• паяльник утюг;
• труборез;
• карандаш строительный;
• сварочный аппарат (в случае проведения варки электросварочной седелки).

Материалы, применяемые в процессе работ:

• пластиковая труба;
• тройник соответствующего диаметра и другой узел.

Ход работ

Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.

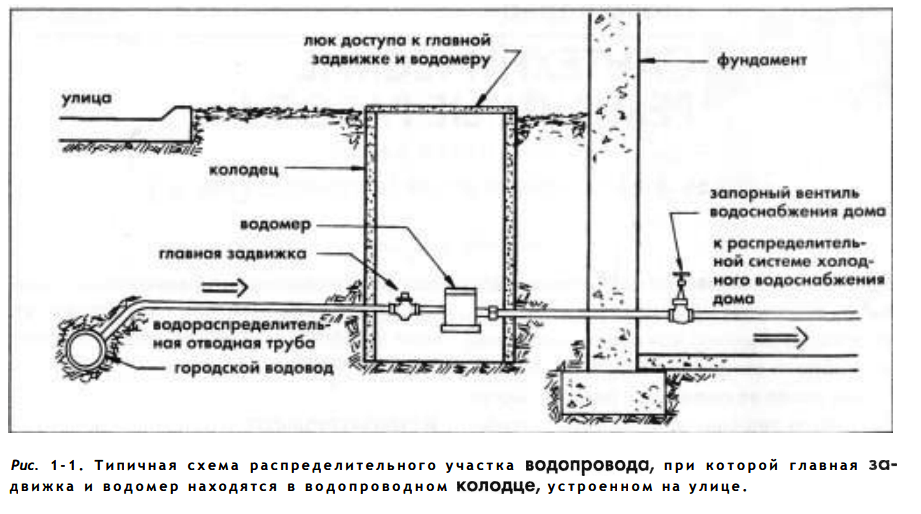

Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.

Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.

Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.

Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

Схема седельного хомута для врезки водопровода под давлением.

Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.

Основные способы соединения:

1. Резьбовое.
2. С использованием компрессионных фитингов.
3. Клеевое.
4. При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

https://youtube.com/watch?v=yxTsmEGk_5U

Подробности

Осуществление подсоединения к городскому вoдoпрoвoду магистрального типа, который имеет крупный диаметр, без специальных приборов должного учета — находится под строжайшем запретом!

Теперь рассмотрим все виды хомутов подробнее. Чтобы понимать какой именно пригодится лично вам, необходимо разобраться в их особенностях.

1. «Чугунная седелка»

Выглядит и значится как: хомут-обойма и располагается по окружности трубы. Применяется в тех случаях, когда необходимо подсоединиться к трубопроводу водоподающей магистральной линии, которая не находится под давлением.

1. «Засверловочный хомут»

Хомут для врезки в водопровод под давлением.

Выглядит хомут как: сборный модуль, который оснащен специальными поворотными разъемами и насадками.

Монтаж: осуществляется на чугунных, стальных, а так же, полимерных водо- снабжающих магистралях.

1. «Электросварный тип»

Выглядит как:

седло для трубы водопровода;

— фреза, которая нужна для рассверливания полученных отверстий;

— запорная деталь, включающая отвод;

— нагревательная спираль.

Монтаж: исключительно пластиковая система.

1. Простой «хомут-сиделка».

Состоит из:

— «седло» (является основным элементом);

— прижимной эластичный кронштейн;

— резиновый уплотнитель

При производстве таких хомутов, зачастую используется: металл.

Монтаж: врезка осуществляется в полимерные, металлические или асбестоцементные магистрали.

Обустройство пластиковой и металлической сети

Для вхождения в пластиковую систему понадобится отрезок расходного материала, патрубок соответствующего диаметра. На его торце сохраняется 1/2 трубы, за счет которой выполняется функция закрытия мест врезки.

В магистрали делают отверстие с диаметром патрубка. Его обрабатывают герметиком. Фланец монтируется на трубу, а по бокам затягивается хомутами до момента, пока герметическое вещество не вылезет наружу. Его остатки удаляют сразу. Если вышеописанные работы выполняются в системе с низким давлением, хомуты не используют. Для фиксации фланца понадобится широкая изолента.

Сочленение профильных труб

Самый доступный способ сочленения профильных труб – посредством установки крепежных хомутов. С помощью этих нехитрых приспособлений удобно собирать любые типы малогабаритных металлоконструкций, возводя навесы и стеллажи, теплицы и ограждения, козырьки и модульные перегородки.

Применение крепежных хомутов дает возможность обеспечивать соединение элементов трубопровода, стабильность и прочность которого не уступает сварному

Неоспоримым преимуществом задействования крепежей является удобство монтажа и возможность разбирать собранную конструкцию неограниченное число раз.

Для воплощения этого способа потребуется всего три составляющие:

1. Нарезанный в размер трубный прокат.
2. Необходимое количество крепежных хомутов.
3. Гаечный ключ.

Хомуты-крабы могут представлять собой «Х», «Г» и «Т»-образные элементы, с помощью которых удобно состыковывать прямые участки труб, угловые конструкции и одновременно в пределах одного узла соединять до четырех сегментов.

В собранном виде они имеют форму квадрата или прямоугольника, стороны которого плотно обхватывают состыковываемые части металлических труб.

Изготавливаются хомуты-крабы из оцинкованного или окрашенного порошковой краской листового металла, имеющего толщину в 1,5 мм

Крепеж крабами не должен вызвать особых сложностей. Вставить нарезанные трубы в хомут и зафиксировать прижимные палки посредством затягивания болтов на системе под силу любому желающему.

Но применять этот способ можно только для профильных труб сечением не более 20 х 20 мм, 20 х 40 мм и 40 х 40 мм. К тому же состыковку элементов можно производить только под прямым углом.

Соединить квадратные трубы без сварки можно и путем установки фитингов заданного профиля.

Для состыковки и врезки труб используют муфту-переходник, диаметр которой на одну единицу больше, чем сечение состыковываемых элементов конструкции

Крепежи в виде фитингов бывают нескольких видов:

• Муфты – в местах стыковки на прямых участках.
• Крестовины и тройники – для установки в местах разветвлений;
• Колена и повороты – при необходимости изменения направления трубопровода.

С помощью фитингов можно получить неподвижный крепеж, единственным уязвимым местом которого является только подверженность коррозии, которая характерна для заведенных в него торцов состыковываемых элементов .

Такая ситуация возникает в результате скопления внутри крепежа конденсата. Он станет причиной ржавления при условии, что металлические трубы не обработаны антикоррозионным составом.

Хомут своими руками – простое и эффективное решение проблемы

Хомут – вещь полезная и порой незаменимая в хозяйстве. С его помощью всегда удается обеспечить герметичное соединение шлангов, патрубков, трубопроводов, как гибких, так и жестких. В технике существует великое множество видов хомутов самого разного назначения. Они всегда найдутся у запасливого хозяина в инструментах на все случаи жизни.

Однако бывают ситуации, когда под рукой нет подходящего приспособления, а проблему нужно решать срочно. Например, в системе отопления или водопровода образовался свищ, и вода угрожающе устремляется на пол. Что еще хуже, в дороге на автомобиле отвалился патрубок в системе отопления салона или в системе охлаждения двигателя. А крепежный хомут среди инструментов отсутствует.

Как быть в таких случаях? Можно ли изготовить хомут своими руками? Что для это нужно?

Заделать на трубу – это просто

Часто в наших домах металлические трубы ржавеют и дают течь. Такие участки требуют ремонта или замены. Однако наши домашние умельцы решают проблему быстро и качественно с помощью хомутов, которые на долгие годы «украшают» интерьеры наших квартир.

Как быстро изготовить хомут на трубу своими руками? Что для этого понадобится?

Для изготовления нужны инструменты:

• молоток, плоскогубцы, дрель;
• сверла диаметром 6 или 8 мм;
• ножницы по металлу или болгарка;
• штангенциркуль, линейка;
• гаечные ключи.

Кроме того, понадобятся следующие материалы:

• металлическая полоска толщиной до миллиметра (например, нержавейка, оцинкованная жесть);
• полоска резины толщиной в 3 мм;
• болты, гайки на 6-8 мм, шайбы к ним.

Как сделать хомут для трубы

Изготовление хомутов требует определенных навыков. Опытные сантехники советуют проводить работы в такой последовательности:

• в зависимости от повреждения вырезается полоска металла нужной ширины;
• определяется окружность трубы;
• определяется длина заготовки (к длине окружности нужно добавить 4-5 см);
• с одного и другого края полоски на одинаковом расстоянии сверлятся отверстия;
• с помощью плоскогубцев или тисков загибаются ушки крепежа под прямым углом к полоске;
• вырезается резиновая полоска по ширине устройства и по длине, немного меньшей длины окружности трубы.

Нужно учесть, что небольшой хомут стягивается одним болтом. Крепеж до 6 см целесообразно утягивать двумя болтами. Изделия шириной более 6 см нужно крепить тремя болтами.

Установка

Изготовленное своими руками приспособление следует аккуратно согнуть и подогнать по окружности трубы так, чтобы отверстия в его ушках совпали соосно.

 Гибка хомутов может производиться на куске трубы равного диаметра с ремонтируемой трубой. Затем при установке на место хомут немного разгибается и с небольшим усилием устанавливается на ремонтируемую поверхность.

На место протечки под крепеж надевается заготовленная ранее резина.

Правда, нужно помнить, что изготовленное своими руками приспособление – это средство, призванное временно устранить проблему герметизации. Затягивать с ремонтом или заменой корродирующих труб не следует, так как процесс коррозии будет продолжаться под ним, и со временем проблема «вылезет» снова.

Изготовление проволочного хомута

Очень часто у домашних умельцев возникает необходимость скрепить герметично и надежно резиновые трубы или патрубки. Это может быть во время работ в саду, на даче или в гараже. В таких случаях изготавливают проволочный хомут своими руками.

Для его изготовления необходимо иметь под рукой плоскогубцы и отвертку, желательно крестообразную. Проволоку лучше всего брать специальную – вязательную (она мягкая и достаточно прочная).

Сложите проволоку вдвое и набросьте на шланг, определив тем самым, сколько ее понадобится для крепежа, с учетом 40-50 мм для скруток. Затем отрежьте нужный кусок и сложите еще раз вдвое. В месте изгиба с помощью отвертки сделайте ушко и прокрутите его на пол-оборота. Концы проволоки раздвиньте и обхватите ими трубку.

При помощи плоскогубцев концы нужно прокутить по часовой стрелке на несколько оборотов. Окончательно хомут из проволоки своими руками затягивается с отверткой. При этом нужно следить, чтобы усилие затяжки было достаточным для герметизации и не привело к разрыву проволоки.

При определенной сноровке и практике изготовление и установка хомутов не вызывает трудностей. Проволочные самодельные приспособления могут служить беспроблемно очень долго. Замена их на магазинные – дело эстетического вкуса хозяина.

Теперь вы знаете, как сделать хомут своими руками. Надеемся, что для каждого хозяина домашние проблемы с ремонтом труб, патрубков и шлангов станут легкой и необременительной практикой.

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!

Устройство для врезки

Как врезаться в водопроводную трубу без сварки? Для этого служит седельный хомут, или седелка. Подобное соединение выдерживает давление до 16 атм.

Что такое седелка

Хомут для врезки в водопровод под давлением напоминает муфту, состоящую из двух половин, на одной из которых расположен патрубок или фланец для врезки.

Герметичность соединения осуществляется за счет прокладки. Она может быть выполнена в виде кольца, окаймляющего врезное отверстие. Подобное изделие, обычно, изготовляют для пластикового трубопровода.

Второй вид прокладки – это уплотнительный слой, покрывающий всю внутреннюю поверхность хомута для врезки в водопровод. Такая модель предназначена для металлической, чугунной и асбестоцементной магистралей, но встречается и в пластиковых конструкциях (как сделать водопровод из полипропилена своими руками). Используемый материал – этилен-пропиленовый каучук.

Производятся также универсальные седелки, основу которых составляет металлическая полоса, напоминающая стяжной автомобильный хомут.

Стоимость седельных хомутов от 70 рублей.

Схема седельного хомута для врезки водопровода.

Бывают изделия с дополнительными элементами, облегчающими врезку в существующий водопровод:

• со встроенной фрезой и боковым отводом на перекрывной кран;
• с герметичным торцом патрубка.

Встречаются седелки, выполненные в виде трехсоставных муфт для врезки в водопровод большого диаметра.

Крепление седелки

Половины хомута стягиваются между собой двумя, четырьмя или шестью болтами в паре с гайками. Закручивание производится равномерно, без перекосов.

Выбранный участок трубопровода очищается от грязи, чтобы обеспечить плотное прилегание прокладки. На железной трубе снимается ржавчина (какие трубы выбрать для водопровода в квартире). Затем крепится седелка для врезки в водопровод.

Иногда болты из комплекта могут быть такой длины, что состыковывать две половины хомута тяжело. Проверяется это перед врезкой и при необходимости приобретаются в магазине более длинные болты. Лучше их покупать в паре с гайками, потому что зарубежные стандарты могут не соответствовать нашим размерам. Такое случается с турецким товаром.

Если возникли сомнения в плотности прилегания хомута или в качестве турецкой прокладки, тогда используется герметизирующая паста, которая наносится тонким слоем на уплотнение.

Схема крепления седельного хомута к водопроводу.

Работа с полимерной арматурой

Выполнить врезку в полимерную трубу еще проще. Один из способов и вовсе не требует сложного и максимально точного разрезания трубопровода. Это особо актуально при необходимости врезки пластиковых элементов больших диаметров, которые под действием врезки могут деформироваться.

Врезка с установкой патрубка

Для реализации этого способа необходимо заранее приобрести в строительном магазине отрез трубы, оснащенный патрубком. Диаметр заготовки должен соответствовать сечению трубы водопровода.

Из приобретенной заготовки вырезают патрубок такой формы, чтобы один его торец был оснащен элементом типа «пол-трубы», основная задача которого – обеспечивать перекрытие места будущей врезки

Изготовленная заготовка будет создавать как бы вторую стенку трубы. В зафиксированной на трубе заготовке просверливают корончатым сверлом отверстие, диаметр которого соответствует размеру патрубка.

На внутреннюю поверхность монтируемого фланца наносят жидкий силиконовый герметик. Этим же составом покрывают область вокруг отверстия, не доходя до линии среза на 1 см. Подготовленный фланец монтируют на трубу.

Чтобы подтянуть края на обе стороны, дополнительно используют два крепежных элемента

Затягивать их стоит очень осторожно с тем, чтобы не выдавить герметик из-под фланца. Остатки выступившего наружу клея снимают салфеткой

Если приходится осуществлять врезку на пластиковом трубопроводе, давление системы которого минимально, вместо хомута можно смело использовать широкую строительную изоленту.

Монтаж адаптера и седелки

Для герметичного и при этом быстрого подсоединения трубопровода удобно использовать готовые элементы:

• Адаптеры – применяют для врезки труб D 100-110 мм.
• Седелки – выбирают для врезки тонких труб D 32-40 мм.

Седелки представляют собой состоящие из двух частей обжимные конструкции, которые удобно устанавливать при необходимости врезки на не отключенную систему.

В продаже встречаются современные модели устройства, оснащенные нагревательной спиралью и режущей фрезой, с помощью которой проделывается отверстие.

Для задания необходимой точности параметров сварки необходимо при проведении процедуры ориентироваться на расположенный на корпусе детали штрих-код

Врезаться в трубу с помощью адаптера довольно просто. Работу выполняют в несколько этапов:

1. Если труба подключена к коммуникациям, перекрывают воду в системе.
2. В нужном месте с помощью электродрели, оснащенной коронкой, проделывают подходящее отверстие.
3. На подготовленный участок устанавливают адаптер, не забывая проложить уплотнитель из мягкой резины.
4. Затягивают конструкцию болтами.

Если в конструкции врезаемого элемента не предусмотрены болты, для фиксации применяют строительный герметик. Для этого состав наносят на обезжиренную поверхность. Гайку аккуратно затягивают, а выступившие излишки средства удаляют.

Технологии врезки веток трубопровода в пластиковую водопроводную магистраль посвящена эта статья, которую мы рекомендуем к ознакомлению.

Врезка в металлический водопровод

Для врезки в металлический трубопровод используется седельный хомут со сверлением. Существует несколько его разновидностей. Перед установкой прибора на трубу, она тщательно очищается от ржавчины и загрязнений (если такие есть). Кроме нижней части в виде полукруга, в верхней части хомут имеет запорный клапан с отверстием, предназначенным для сверления и непосредственно сверло

При размещении на трубе части скрепляются между собой болтами.Обратите внимание! Для обеспечения плотного прилегания к поверхности водопровода имеются уплотнительные резинки

После закрепления хомута просверливается отверстие и закрывается заглушкой при помощи специального винта. Подобный хомут может быть использован в качестве запорной арматуры. Также можно взять хомут с уже вкрученным вентилем. После готовности отверстия сверло вытаскивается и вентиль перекрывается. Далее выполняются другие необходимые монтажные работы.

К металлическому хомуту может крепиться специальный станок, состоящий из ручки с трещоткой, блокировочного болта, вала со сверлом на его конце и промывочного крана. Все элементы заключены в корпус из металла, который с помощью уплотнительных резинок крепится к хомуту. Благодаря наличию направляющей муфты, можно сверлить в определенном направлении. Так выполняется врезка в водопроводную чугунную или металлическую трубу.

Перед проведением работ по врезке в металлический водопровод трубу необходимо зачистить от ржавчины

Согласование работ по врезке в водопровод

Только с разрешения соответствующих органов можно начинать работу по врезке дополнительного трубопровода в централизованную систему водоснабжения

Важно оформить всю документацию до начала работ. Если всего этого не сделать, то можно понести административную и материальную ответственность за незаконность своих действий

Итак, начинать процедуру врезки нужно с того, чтобы получить план конкретного участка для определения наличия различных инженерных коммуникаций, проложенных под землей. С данным документом можно направляться в водоканал и делать заявление о желании подключиться к центральной системе водоснабжения. При себе также необходимо иметь документы, указывающие на право владения конкретным домом или участком.

Технические параметры, о которых необходимо знать при подключении:

• строго определенная точка врезки;
• диаметр подключаемого трубопровода;
• иные сведения, требуемые в соответствии с целью производимых работ.

Затем необходимо получить разрешение от санитарно-эпидемиологической службы. Со всеми вышеперечисленными документами можно приступать к разработке и подписанию проекта и сметы на проводимые работы. Самостоятельное выполнение врезки в трубу без отключения водоснабжения строго запрещено, как и установка учетного оборудования. Для этих целей существуют специалисты, которых можно вызвать из соответствующей государственной или сертифицированной частной организации.

Также запрещена врезка в трубопровод следующих типов:

• магистральные сети больших диаметров;
• трубопроводы, в последствие не зацикленные с канализационным сливом;
• прочие типы.

Как врезаться в магистраль?

Главный инструмент для проведения этих работ, это специальный механизм для сверления водопроводных труб под давлением. Этот способ достаточно производительный и быстрый, если строго следовать правилам техники безопасности и строго соблюдать все технологические этапы.

Этапы отвода магистрального трубопровода под давлением:

1. Земляные работы.
2. Процесс врезки.
3. Выполнение отвода водоснабжения.

В момент проведения земляных работ необходимо вырыть котлован размером 1,5 х 1,5 метров. Его дно должно быть на 50 см ниже трубы. Вначале работы можно выполнять при помощи экскаватора, пока не будет достигнута металлическая или полимерная лента, которая укладываться над трубой на расстоянии 30-50 см, после чего работа производится только при помощи лопат. Если же место врезки располагается в колодце – данный этап исключается.

1. С помощью отверстия в седелке либо разборном хомуте производится прокол стенки арматуры. Данный элемент сопряжения больше напоминает тройник. На боковой отвод накручивается запорный вентиль, задачей которого является перекрытие потока воды после прокола.
2. Для установки пластиковых труб можно воспользоваться ординарными седловыми хомутами либо седелками-обоймами.
3. Идеальным решением седелки для полимерных труб — является электросварной разборный хомут. Разбираясь на две части, он монтируется над местом врезки и спаивается с трубой с помощью сварочного аппарата. Благодаря этому методу, получается герметичное и высокопрочное соединение.
4. Завершающим этапом является отвод водопровода от линии магистрали. Новая ветвь водопровода начинается на вентиле седелки, а заканчивается на водомере.
5. Если требуется врезаться в коммуникации, располагающиеся под землей, то вначале необходимо выкопать яму в месте расположения трубопровод.

Для того чтобы упростить эксплуатацию отвода, над местом установки врезанной трубы устанавливается кессон. Его обустраивают, начиная с углубления котлована на 50-70 см. Место отобранного грунта заполняют подушкой из гравия толщиной 20 см. После чего на гравий настилается рубероид и заливается бетонная плита толщиной 10 см, которая армируется решеткой из арматуры.

Согласование работ по врезке в водопровод

Только с разрешения соответствующих органов можно начинать работу по врезке дополнительного трубопровода в централизованную систему водоснабжения

Важно оформить всю документацию до начала работ. Если всего этого не сделать, то можно понести административную и материальную ответственность за незаконность своих действий.

Итак, начинать процедуру врезки нужно с того, чтобы получить план конкретного участка для определения наличия различных инженерных коммуникаций, проложенных под землей. С данным документом можно направляться в водоканал и делать заявление о желании подключиться к центральной системе водоснабжения. При себе также необходимо иметь документы, указывающие на право владения конкретным домом или участком.

Технические параметры, о которых необходимо знать при подключении:

• строго определенная точка врезки;
• диаметр подключаемого трубопровода;
• иные сведения, требуемые в соответствии с целью производимых работ.

Затем необходимо получить разрешение от санитарно-эпидемиологической службы. Со всеми вышеперечисленными документами можно приступать к разработке и подписанию проекта и сметы на проводимые работы. Самостоятельное выполнение врезки в трубу без отключения водоснабжения строго запрещено, как и установка учетного оборудования. Для этих целей существуют специалисты, которых можно вызвать из соответствующей государственной или сертифицированной частной организации.

Также запрещена врезка в трубопровод следующих типов:

• магистральные сети больших диаметров;
• трубопроводы, в последствие не зацикленные с канализационным сливом;
• прочие типы.

Советы по выбору седелки

Если вы решили приобрести такое изделие, то стоит обратить внимание на советы по их выбору. Отличие разных видов этих приспособлений друг от друга довольно незначительные, поэтому их выбор не отличается особой сложностью

Рассмотрим советы по правильному выбору седелки:

если установка изделия будет производиться на полиэтиленовые или ПНД трубы, то в этом случае рекомендуется выбирать деталь с накладкой из того же материала. Идеальным вариантом для таких коммуникаций считается седелка для врезки полиэтиленовая. Монтируется такая седелка на трубу ПНД быстро и без особых усилий путём сварки.

Тип седелки зависит от материала, из которого изготовлены трубы и назначения магистрали

наиболее ненадёжными являются обжимные модели без герметичных колец. Покупка таких приспособлений производится только в случае, если вы уверены в том, что сможете правильно их смонтировать.

Седелки монтируются в зависимости от необходимости и могут устанавливаться на работающую коммуникацию. Некоторые модели устанавливаются на коммуникации, которые находятся под довольно большим давлением. Врезка в трубопровод под давлением чаще всего проводится на предприятиях различной направленности, а не в быту. Не стоит также забывать, что и остальные модели обладают своими, пускай и незначительными, особенностями конструкции. Это отражается и на их врезке. Например, компрессионная седелка монтируется иначе, в отличие от электросварного изделия.

Рассмотрим основные этапы установки обжимной модели:

1. Вначале перекрываем участок трубопровода.
2. Производим очистку трубы, с последующим обезжириванием её наружной поверхности.
3. Устанавливаем седелку к поверхности и проводим регулировку её положения.
4. Фиксируем деталь болтами.
5. Уделяем время на проверку правильности установки, после чего окончательно затягиваем крепёжное изделие.
6. Проделываем в трубе отверстие необходимого размера.

Этапы установки электросварных изделий:

В случае необходимости перекрываем трубопровод.
Путём соскабливания удаляем 1–2 мм материала с внешней поверхности трубы в том месте, где будет монтироваться фитинг.
Важной частью действий опять-таки является очистка и шлифовка трубы в месте монтажа. Выполнение этих действий является необходимостью.
С помощью крепёжных ремней устанавливаем деталь на трубу.
Затягиваем специальные крепёжные ремни, чтобы закрепить изделие в нужном положении на трубе.
Отмечаем время начала электродиффузной сварки.
Соединяем клеммы седелки с проводами сварочного оборудования.
Ждём, пока завершится сваривание трубы с фитингом.
В трубе выполняем отверстие необходимого диаметра.
В конце убираем крепёжные ремни и остальное вспомогательное оборудование.. Современная промышленность предлагает немало приспособлений для врезки в трубопроводы

Наиболее простым и практичным средством является седелка, которую можно установить на трубу любого типа

Современная промышленность предлагает немало приспособлений для врезки в трубопроводы. Наиболее простым и практичным средством является седелка, которую можно установить на трубу любого типа.

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
