По какому типу подключать розетки интернет

Ошибки при подключении интернет розетки

1

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.

3

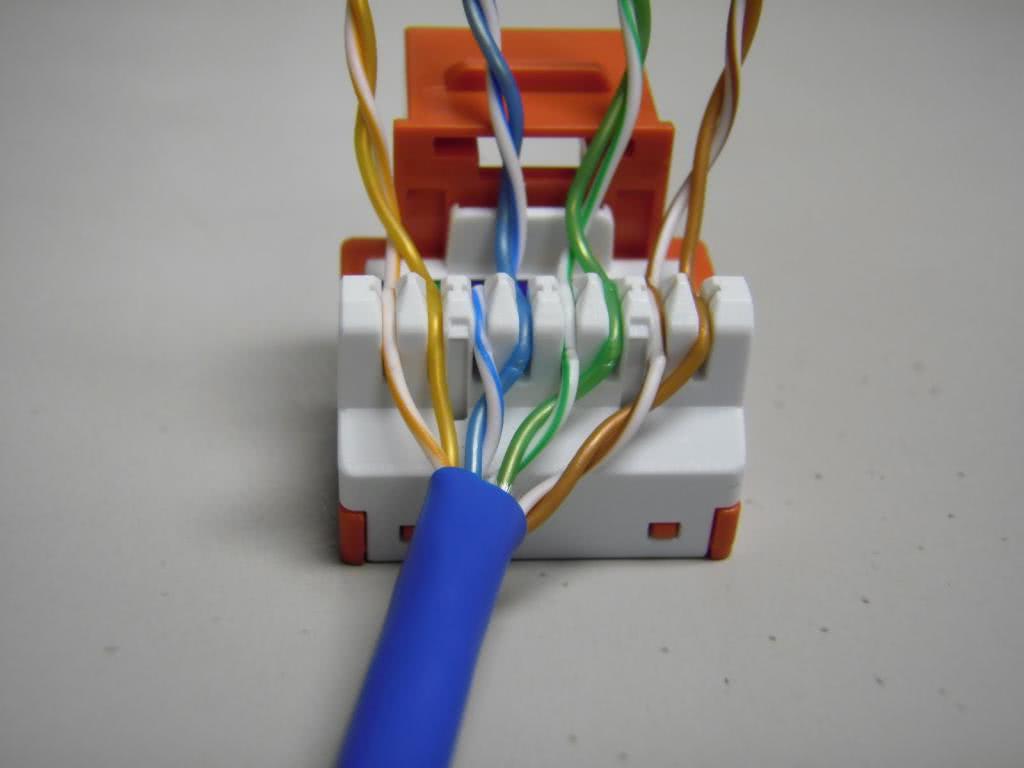

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники – https://cable.ru, Кабель.РФ

Витая пара

Витая пара одна из разновидностей электрических кабелей, представляющая собой провод, который состоит из нескольких пар проводников с изоляцией, скрученных между друг другом и покрытых оболочкой, изготавливаемой из пластика.

Иллюстрация кабеля типа витая пара

Скрутка проводников производится для увеличения степени связности проводников, входящих в состав одной пары, а также снижения воздействия, которое оказывается электромагнитными помехами, возникающими от сторонних источников сигнала, и уровня взаимных наводок, образующихся во время процесса передачи сигналов дифференциального типа.

Классификация витых пар по категориям осуществляется на основании спецификации EIA/TIA-568 и международного стандарта ISO 11801.

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации. Кабели подразделяются на два вида: экранированные и неэкранированные и обозначаются следующим образом:

Обозначение

вида кабеля типа витая пара

Способы экранирования в разных видах кабеля
UTP Без экранирования
FTP Экранирование всех витых пар, которые входят в состав кабеля создаётся общим внешним экраном, изготовленным из фольги
STP Экранирование (фольгой) каждой пары, которая входит в состав кабеля, в дополнении к общему внешнему экрану, изготавливаемому из фольги.
S/FTP Экранирование (фольгой) каждой пары, которая входит в состав кабеля, в дополнении к общему внешнему экрану, изготавливаемому из медной оплётки.

Цветовые схемы обжима в вилке RJ-45

Существуют несколько схематических решений по обжиму витой пары, которые будут рассмотрены ниже на примере интернет-кабеля, используемого для построения сетей LAN и DSL.

схема компьютер — хаб

Используется в том случае, если необходимо осуществить подключение персонального компьютера (ноутбука) к одному из узлов компьютерной сети.

Варианты подключения проводов по стандарту EIA/TIA-568

Как видно на фото, процесс обжимки проводов по обеим схемам производится по схожему электрическому принципу. Единственное следует учесть то, что вместо пары зеленого цвета устанавливается оранжевого и наоборот соответственно. Обжимка проводов по варианту «В» является более распространенной. По этой же схеме производят и подключение проводов.

схема компьютер-компьютер (хаб — хаб)

Для организации локальной сети, состоящей из двух персональных компьютеров, которые подключаются друг другу без применения дополнительной аппаратуры (свича/хаба) используются следующие элементы:

  • два коннектора стандарта RJ-45;
  • витая пара;

Для реализации этой схемы из коробки отматываем кабель необходимой длины и отрезаем его. Зачищаем оба конца по схеме «В» (см. выше), присоединяем провода к коннектору, а затем подключаем получившуюся конструкцию к сетевым портам компьютера.

Схемы обжима RJ-45 из четырёх проводников

Кабель RJ-45, состоящий из четырёх жил, наиболее популярный на рынке кабельной продукции и в основном применяется для подключения абонентов к традиционным интернет-сетям со скоростью до 100 МБ/с. Такая популярность обусловлена тем, что его рыночная стоимость по сравнению с аналогичным восьми жильным в два раза ниже.

Четырехжильный кабель RJ-45

Схема подключения компьютер-компьютер

При подобной схеме организовывают соединение перекрёстного типа (одна часть по схеме «А», другая по схеме «В»). Соединены оранжевая и зелёная пары.

Схема подключения (обжима) провода на четырёх жилах

Основным преимуществом и отличительной чертой этой схемы является то, что в случае обрыва или короткого замыкания можно не производить замену целого провода достаточно просто поменять местами витые пары в кабеле. Однако, следует помнить, что, если осуществляется ремонт по схеме «В» то необходимо оранжевую пару сменить на коричневую, а зелёную на синюю. В процессе исправления по схеме «А», производим замену оранжевой пары на синюю, а зелёную на коричневую.

Обжим витой пары в коннекторе

Является важным и достаточно кропотливым занятием. Для того чтобы приступить к обжимке витой пары следует убедиться в наличии необходимого для работы инструмента и материала:

  • кабель RJ-45 необходимого типа (см. таблицу выше), который необходимо обжать;
  • коннектора стандарта RJ-45;
  • обжимных клещей или кримпера

Для чего устанавливать интернет розетки

Обычно при подключении интернета в квартиру к вашему компьютеру мастер кидает длинный кабель, идущий от щитка провайдера на лестничной клетке. Прокладкой его по квартире вам придется заниматься самостоятельно, а получается это не всегда эстетично.

Как правило, просто кидают кабель где-то за шкафом или в крайнем случае прячут под плинтусом.

Это если речь идет об одном компьютере, а что, если вы хотите подключить к интернету через кабель сразу несколько устройств – компьютеров, ТВ? Тогда придется обвить всю квартиру кабелями, что полностью испортит внешний вид. Поэтому лучше всего при очередном ремонте заранее предусмотреть такую возможность и сделать скрытую проводку интернет-кабелей, пустив их внутри стен, а в каждой комнате сделать выход в виде специальной розетки RJ-45.

Обычно роутер имеет 4 выхода для подключения кабелей локальной сети, соответственно проложите 4 кабеля в комнаты, а другие их концы выведите в одно место, рядом с входной дверью, где можно будет легко повесить маршрутизатор и подключить обжатые коннектором кабели к LAN разъемам роутера. И кабель от провайдера при подключении самого интернета можно будет также протянуть буквально на несколько сантиметров до места крепления роутера, что очень удобно, практично и эстетично.

Зачем проводить интернет через розетку

Еще несколько лет назад, для подключения к Сети дополнительных персональных компьютеров помимо основного, людям было необходимо обладать навыками обращения с сетевым кабелем и штекером. В то же время необходимо было уметь производить настройку сетевого подключения, для обеспечения которого нужно было протягивать сетевые кабели по всей квартире, что не очень-то и удобно.

Для этого использовали два основных метода:

  • Установка второй сетевой карты на один из компьютеров, при помощи которой, используя провод типа витая пара, производилось подключение второго ПК или ноутбука.
  • Покупка свитча или роутера, после чего настраивалась связь двух компьютеров при помощи провода.

Применять данные методы было не всегда практично. В особенности если второе устройство было необходимо подключить при помощи провода, но оно должно было функционировать в разных комнатах. Для этого пользователям приходилось тащить за собой провод, а постоянное подключение и отключение витой пары к устройству постепенно расшатывали порт ноутбука или сетевой карты, также выходили из строя и штекеры. К тому же пользователи задавались вопросом, есть ли в интернет-кабеле электроток? Конечно, такое напряжение существует, пусть и низкое, и без него ни одна сеть не смогла бы выполнять свои функции.

После того, как на рынке появились беспроводные маршрутизаторы, вопрос связанный с «ползающими» по квартире проводами ушел в прошлое. Однако в частном доме или большой по площади квартире мощности одного беспроводного маршрутизатора зачастую не хватало для обеспечения высокоскоростного интернет-соединения. Причиной этого становились толстые стены и железобетонные конструкции, которые в значительной мере ухудшают уровень Wi-Fi сигнала в отдаленных комнатах.

Если вам необходимо обеспечить гаджет быстрым и надежным доступом к Сети и не привязывать ноутбук к одному определенному месту, всегда можно применить интернет через электрическую сеть, который работает при помощи Powerline адаптера. Толстые перегородки и толстые стены никаким образом не сказываются на качестве связи, что нельзя сказать о других устройствах для передачи сигнала. Данная технология позволяет установить качественный доступ в интернет по сети 220 V. Используя такого рода оборудование, у вас появляется возможность организации доступа в Сеть из любой комнаты, в которой есть обыкновенная розетка.

Для чего используют интернет-розетки

Для соединения с сетью мастер прокладывает длинный электрокабель, который присоединяется к щитку, а второй конец подключает к компьютеру. Спрятать провод можно в плинтус или сложить за мебелью. А что делать, если речь идет не об одной технике, требующей соединения (телевизор, приставка…)? Исходя из этого, лучше подумать на будущее, как подключить интернет-кабель, и провести скрытую проводку.

Важно! Для обычного роутера характерно 4 выхода. Отталкиваясь от этого, нужно проложить такое же количество сетевых шнуров в комнаты

Обжатые концы собрать воедино и подключить к LAN порту.

Стандарты подключения

Внутри сетевого кабеля находится восемь проводков (скрученные в четыре пары). На конце витой пары расположен коннектор, он называется «Джек». Внутри (8Р8С) находятся разноцветные жилки.

Другие электропровода имеют похожие коннекторы. Отличительной чертой является месторасположение. С недавнего времени разработано два вида подключения:

  • TIA/EIA-568-B;
  • TIA/EIA-568-А.

Широко известен и востребован первый вариант. Для инет сети используют двухпарный (до 1 ГБ/с) или четырехпарный (от 1 до 10 ГБ/с) кабель.

Обратите внимание! На сегодняшний день скорость вхождения может достигать 100 МБ/с. Разработчики с каждым днем усовершенствуются, поэтому стоит задуматься о новинках и проложить кабель из четырех пар

Производители и модели Wi-Fi розеток

Belkin International, Inc., США

Образовалась в 1983 году в штате Калифорния, город Хауторн. Специализация компании – производство коммутационных устройств связи, с применением компьютерных технологий.

Помимо этого, разработчики занимаются выпуском аксессуаров для разной портативной электроники, которую изготавливает компания Apple. За свою историю два раза попадала в списки наиболее активно развивающихся брендов, среди 500 предприятий США (журнал Inc.).

Основатели:

  • Марк Рейносо (Mark Reynoso) – президент;
  • Чет Пайпкин (Chet Pipkin) и Стив Беллоу (Steve Bellow) – генеральные директора.

Кстати, название компании – объединение двух частей из фамилий основателей (Беллоу и Пайпкин) в одно слово.

WeMo Switch WeMo Insight Switch WeMo F7C027FC
Поддерживаемые стандарты
802.11n (2,4 ГГц), 802.11n (5 ГГц), 802.11b 802.11n (2,4 ГГц), 802.11n (5 ГГц), 802.11b 802.11n (2,4 ГГц), 802.11n (5 ГГц), 802.11b
Требование к питанию
230В/16A/50Гц/3680Вт 230В/16A/50Гц/3680Вт 220В/15A/60Гц/3500Вт
Совместимость
Android/iOS Android/iOS Android/iOS
Вес, грамм
430 230 390

Пользователи обращали внимание на габаритные размеры моделей данного производителя. Подключение устройств в сетевой фильтр, своим корпусом наполовину перекрывает близко расположенные входы. Полезные свойства сервиса IFTTT поддерживаются, что позволяет интегрировать собственные взаимодействия с электроприборами

Полезные свойства сервиса IFTTT поддерживаются, что позволяет интегрировать собственные взаимодействия с электроприборами.

Broadlink, Китай

Совсем юная компания, была образована в 2013 году группой молодых специалистов при помощи венчурного инвестирования. Главным направлением развития собственного производства стало создание безопасных и дистанционно управляемых электронных товаров для технологии умного дома.

За время существования, успели выпустить два поколения бытовых приборов и несколько версий обновлений ПО для них.

Broadlink SP CC (Contros) Broadlink SP-MINI Broadlink SP2 E-plug
Предельная нагрузка
3,5кВт/16А 2,2кВт/10А 2,2кВт/10А
Требование к питанию
100 – 240В/50Гц 100 – 240В/50Гц 100 – 240В/50Гц
Совместимость
Android/iOS Android/iOS Android/iOS
Стандарт IEEE
2,4ГГц 802.11 b/g/n 2,4ГГц 802.11 b/g/n 2,4ГГц 802.11 b/g/n

Эти розетки такие же, как и у других производителей, однако присутствует ряд полезных дополнений в каждом из представленных экземпляров. SP CC (Contros) предлагает повышенные характеристики предельных нагрузок, имеется встроенный в корпус ночной фонарик, который будет полезен в темное время суток.

SP-MINI обладает программной настройкой для расписания включения/отключения того или иного прибора в заданный час. А SP2 E-plug покажет на графике, сколько электричества было израсходовано за день/неделю и т. д. У данной модели присутствует встроенный энергонезависимый блок памяти, который в случае аварийного сбоя напряжения, восстановит изменения до состояния последнего использованного режима работы.

EDIMAX, остров Тайвань

Основание произошло в 1986 году, город Тайбэй. Общепризнанный мировой производитель высокотехнологичного оборудования для сетей (контроллеры, распределители, медиа-конвертеры), и лучший специализированный бренд в странах Азии.

2003 год для компании ознаменовался получением международной сертификации ISO 9001 и 14000 на изделия собственного выпуска. Умелый подход в развитии маркетингового направления бренда, позволил создать обширную сеть производственных филиалов, которые расположены на территориях европейских стран (Германия, Франция, Польша, Нидерланды).

SP-1101W SP-2101W
Предельная нагрузка
230В/16А 230В/16А
Требование к питанию
100 – 240В/50Гц 100 – 240В/50Гц
Совместимость
Android/iOS Android/iOS
Стандарт IEEE
2,4ГГц 802.11b/g/n 2,4ГГц 802.11b/g/n

Идентичные друг другу модели, с одной единственной разницей – SP-2101W поддерживает за счет усовершенствованного ПО, режим экономного потребления электроэнергии.

На основе статистического отчета (сохраняет данные на протяжении 1 года) отслеживаются параметры и то, какие приборы используют больше электричества за день/неделю и т.д. Тогда, как в SP-1101W, такие действия производятся с помощью ручной настройки.

Для тех, кто заинтересован в постоянном слежении за электроприборами в доме и способностью вносить коррективы с удаленного расстояния, использование таких изделий будет обоснованным. Кроме того, постоянно обновляющееся ПО совершенствуется с каждой прошивкой. Они загружаются автоматически и помогают проведению детальной настройки оборудования в доме.

Как выбрать телевизионную розетку

Антенные розетки предназначены для радио-, ТВ, спутниковых сигналов и Интернета. В продаже встречаются устройства с разными сочетаниями разъёмов, которые предназначены для всех видов вышеупомянутых сигналов. Обозначения и надписи на корпусе изделий указывают на величину ослабления сигнала в децибелах, направление прохождения сигнала, частоту его пропускания. Кабельное, цифровое, аналоговое и спутниковое TV имеют разные частотные диапазоны: первым трем нужен разъём до 1000 Мгц, а спутниковой антенне – свыше 1000 Мгц.

Выбор правильного типа устройства начинается с диагностики типа сети. Сеть параллельная или «звездой» применятся, когда каждому приёмнику нужен отдельный кабель. Это более современная структура сети, рекомендованная по двум причинам: во-первых, она надёжна (приёмники работают независимо, поэтому повреждение одного не влияет на работу других), а во-вторых, в параллельной установке может использоваться обратный канал передачи, например, для поддержки Интернет-соединения. Она требует применения исключительно оконечных моделей.

В более ранней, проходной схеме (она же последовательная или «шлейф») используются проходные модели, а это значит, что каждая из них, выступая своего рода делителем, является источником сигнала для первого приёмника и передаёт сигнал последующим потребителям. Замыкает магистраль оконечная розетка.

Вас может заинтересовать: Правильная схема подключения телевизионных розеток

Настройка умной PON-розетки Ростелеком

Несмотря на внешние различия в веб-интерфейсе, принцип настройки подключений на PON-розетках одинаков. Общий порядок действий таков:

  1. Войти в веб-интерфейс. У PON-розеток с прошивкой Ростелеком IP-адрес 192.168.0.1, логин admin, заводской пароль admin (или без пароля при первоначальной настройке).
  2. Создать соединение для Интернета в режиме маршрутизатора или моста, в зависимости от того, что будет стоять за терминалом: компьютер, точка доступа WiFi или полноценный роутер.
  3. Создать соединение для цифрового телевидения.
  4. Подключить устройства, проверить доступ в сеть Интернет.

Теперь покажу как настроить PON-розетку Ростелеком на примере самой распространённой модели — Huawei HG8120H.

Заходим в настройки PON-розетки HG8120H через IP адрес, указанный в наклейке на её корпусе. Там же написан заводской логин и пароль. После авторизации заходим в раздел меню «LAN» → «Рабочий режим порта LAN»:

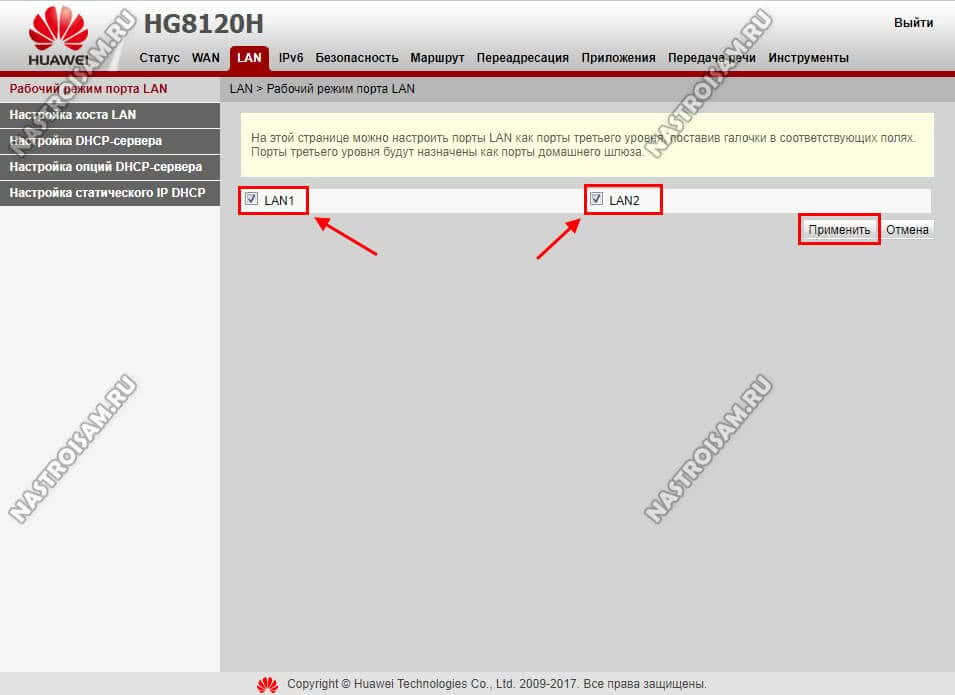

Проверяем чтобы галочки стояли на обоих портах — LAN1 и LAN2.

Внимание! Теперь очень важный момент! В некоторых филиалах Ростелеком на терминале нужно вводить PLOAM-пароль из 10 символов

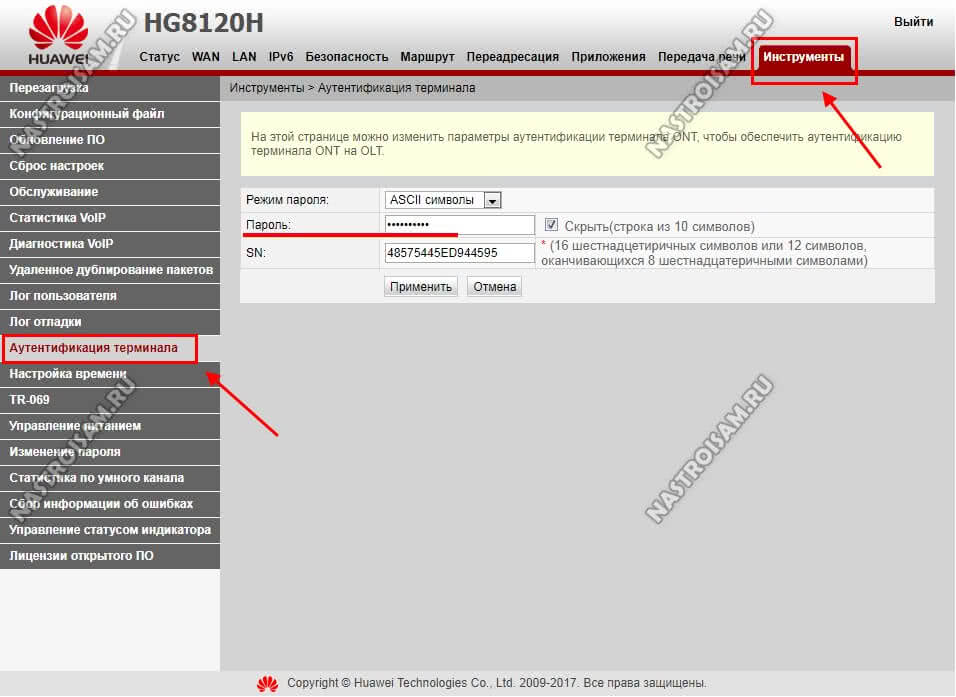

Делается это на вкладке «Инструменты» → «Аутентификация терминала». Обычно используется PLOAM-пароль 0000000000 или 1234567890. После ввода нажимаем кнопку «Применить».
Я советую сначала настроить подключение к Интернету и, если терминал не будет работать — тогда уже вводить PLOAM.

Подключение в режиме маршрутизатора

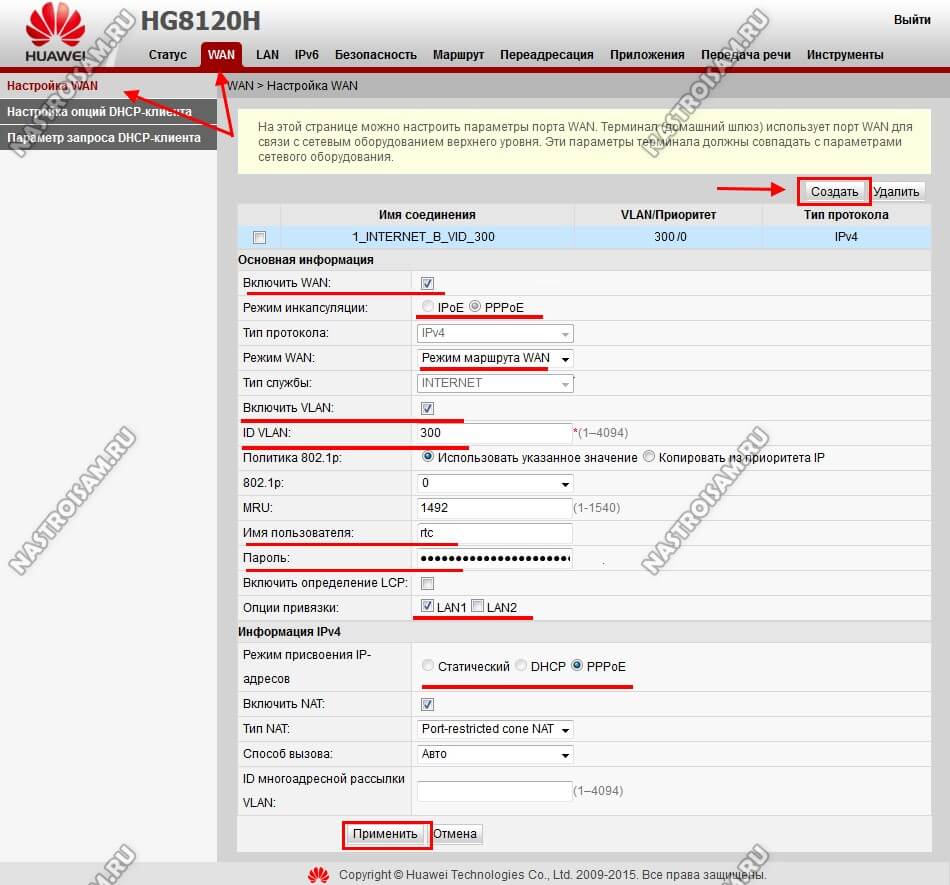

Переходим в раздел «WAN» → «Настройка WAN». Удаляем те соединения, что там есть

Дефолтное соединение HSI без прав суперпользователя удалить не получится — но это не беда, оно ничем нам не помешает и на него можно не обращать внимание. После этого нажимаем кнопку «Создать» и создаём подключение к Интернету

В новом соединении надо выбрать режим инкапсуляции. Если у Вас тип подключения «Динамический IP» то выбираете инкапсуляцию IPoE. В нашем филиале используется протокол PPPoE и я выбираю его.
В поле «Режим WAN» надо поставить вариант «Режим маршрута WAN».
Включаем виртуальные сети VLAN и в поле VLAN ID прописываем идентификатор виртуальной сети

Его номер надо узнать в техподдержке.
Вводим логин и пароль на подключение, которые Вам выдали при заключении договора.
Обратите внимание на поле «Опции привязки» — там отмечены LAN-порты привязанные к подключению. Если Вы будете дальше настраивать телевидение Wink, то уберите галку со второго порта — в него будет включена ТВ-приставка.
Режим присвоения адресов обычно выставляется самостоятельно в автоматическом режиме, но для сведения — у IPoE режим будет DHCP, а у PPPoE соответственно будет PPPoE.
Применяем настройки

Подключение в режиме моста

Этот вариант как нельзя лучше подойдёт в том случае, если дальше Вы будете ставить свой роутер или MESH-систему WiFi.

В этом случае режим инкапсуляции роли не играет. Надо в поле «Режим WAN» выбрать вариант «Режим моста WAN».
В поле «Тип службы» должно быть значение «INTERNET».
Затем нужно будет указать VLAN ID для Интернета и в поле опции привязки оставить только LAN1, в который будет включаться роутер.
Сохраняем настройки.

Настройка цифрового телевидения IPTV Wink

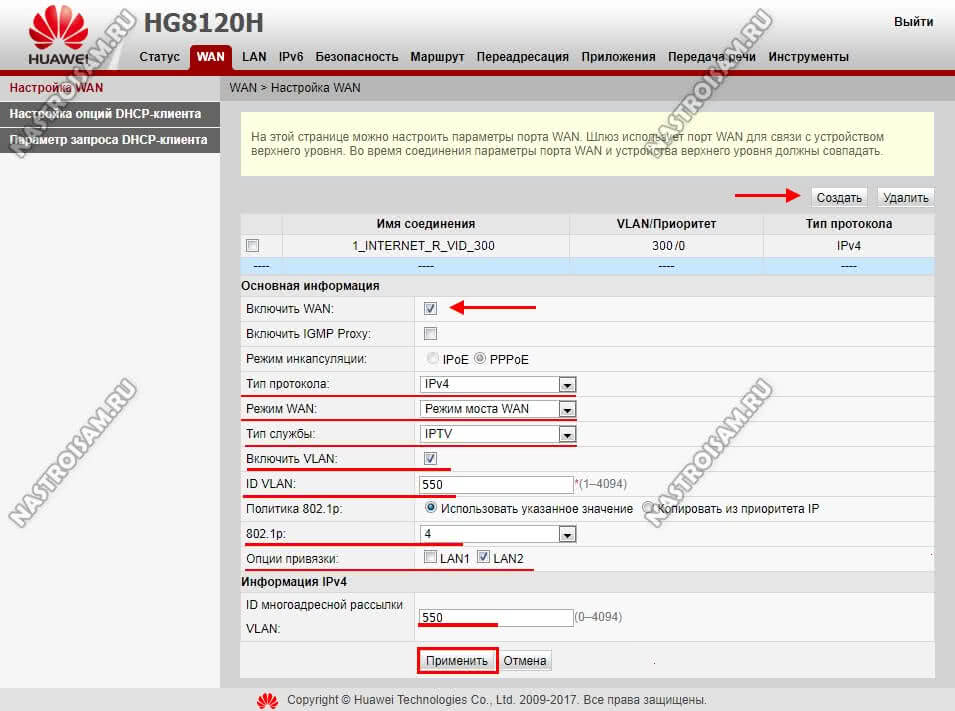

Снова открываем настройки WAN и создаём второе подключение в режиме моста:

Обратите внимание, что в поле «»Тип службы» надо поставить значение IPTV.
Включаем VLAN и в поле VLAN ID указываем идентификатор виртуальной сети для цифрового телевидения. Его так же надо узнать в техподдержке Ростелекома.
В поле «802.1p» обязательно ставим приоритет 4, чтобы изображение на ТВ не рассыпалось при нагрузке на терминал

В поле ID многоадресной рассылки дублируем значение VLAN ID.
В поле «Опции привязки ставим галочку на порт LAN2 — в него будет включена ТВ-приставка!
«Нажимаем на кнопку «Применить».

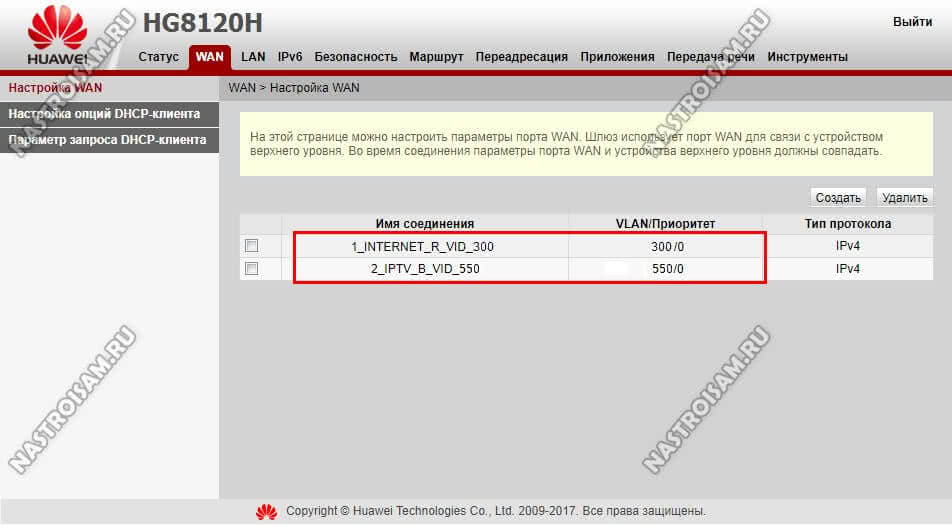

В списке соединений должно быть в итоге две строчки — первая Интернет, а вторая — Телевидение.

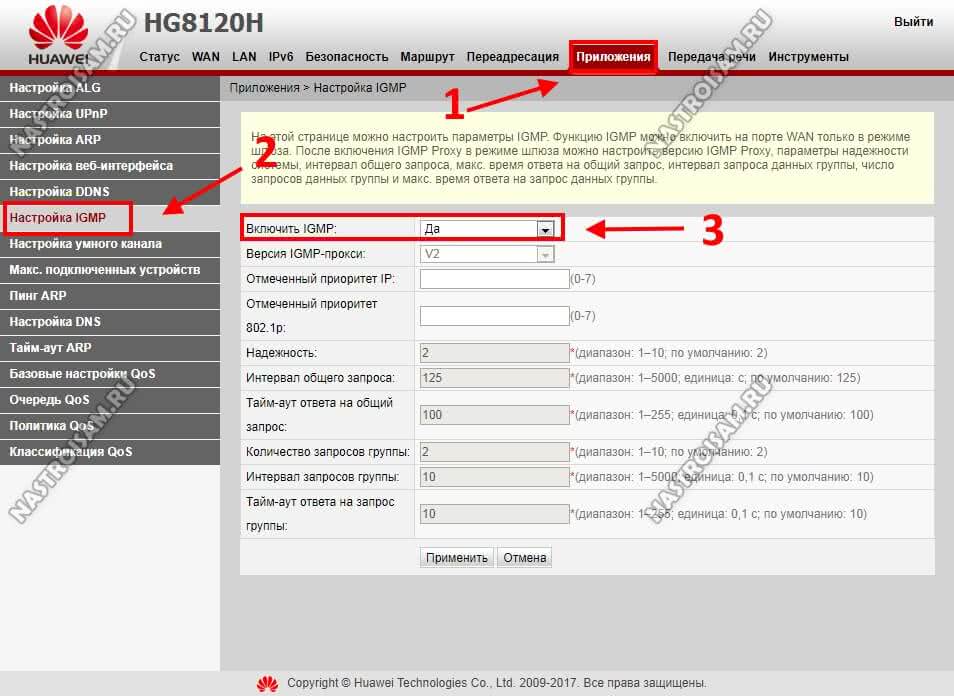

Далее переходим в раздел «Приложения». В меню слева открываем раздел «Настройка IGMP»:

Тут Вам нужно просто будет в поле «Включить IGMP» поставить значение «Да», после чего нажать на кнопку «Применить».

Теперь можно подключить ТВ-приставку и проверить работу цифрового интерактивного телевидения Wink.

Что такое PON-розетка и зачем она нужна

Я не знаю с чьей лёгкой руки оптический терминал назвали PON-розеткой. Это не совсем верно. Дело в том, что существуют специальные оптические розетки, в которые заводят дроп-кабель с волокном и приваривают к нему SC-коннектор.  И никакой «умной» начинки внутри нет — чистая физика. Выглядят они вот так:

А вот то, что любят называть как PON-розетка — это совсем не розетка, а полноценный абонентский терминал ONT ONU. Его правильнее было бы назвать «оптический модем», но это название как-то не прижилось. Внутри этой маленькой коробочки спрятан микрокомпьютер-роутер, а так же трансивер, для работы с оптическим волокном. С «другой стороны» для подключения к локальной сети есть два LAN-порта и разъём для телефонного аппарата.

Сейчас непосредственно у Ростелекома эти устройства представляют собой уровень Low-cost и на первый план вышли абонентские терминалы с Wi-Fi. И совершенно незаслуженно, на мой взгляд. Многие зарубежные провайдеры наоборот ушли от этой практики именно в сторону установки PON-розеток. Почему? А потому, что это более гибкое решение!

Актуальный список моделей оптических терминалов Ростелеком вы можете здесь — ссылка. Описание, фото и прошивки для всех моделей ONT ONU устройств провайдера.

Основные преимущества «умной» PON-розетки:

У этого класса устройств доступа есть ряд значительных преимуществ, благодаря которым именно их предпочитают «продвинутые» пользователи:

  • Возможность абоненту подключить свой роутер и даже MESH-систему;
  • Клиент может самостоятельно управлять своей сетью. Во некоторых филиалах Ростелеком (да и у многих других провайдеров) доступ к настройкам терминала закрыт от пользователя, а потому доступ к управлению собственной локалкой заблокирован. Даже пароль на WiFi просто так не поменяешь;
  • Компактность и возможность монтажа в любом месте. Обычно такой терминал располагают в щитке около входной двери в квартиру или дом, а дальше уже через скрытую проводку подключают роутер, находящийся дальше в помещении.
  • Оптическая Интернет-розетка — это отличное решение для подключения видеонаблюдения на различных объектах;
  • Низкая цена. На Авито Huawei HG8120H можно купить за 200-300 рублей.

Схема подключения оптической Интернет-розетки Ростелеком

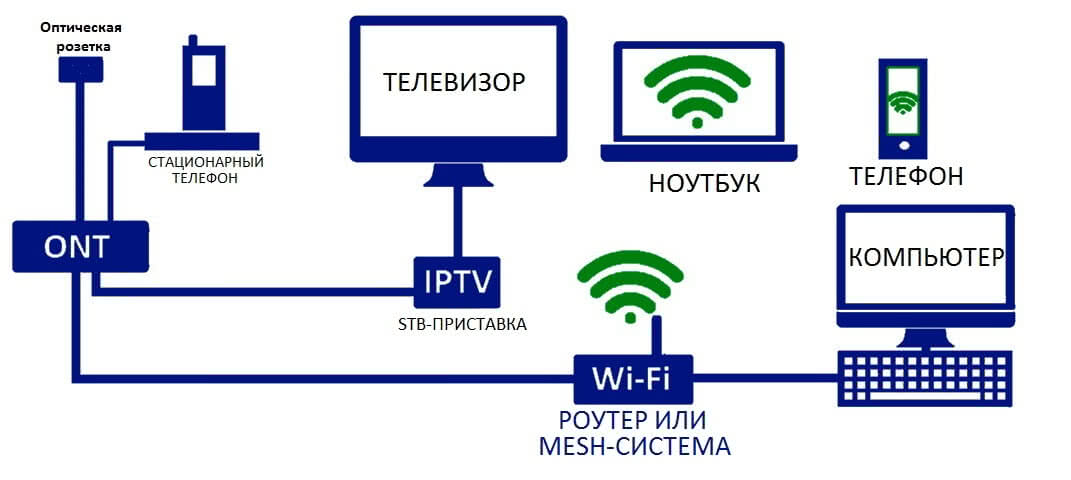

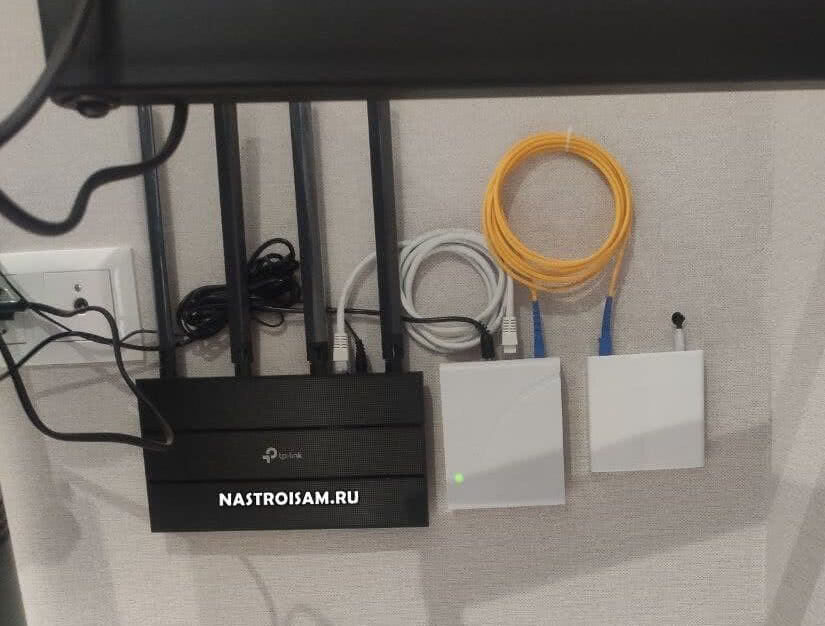

Теперь подробнее остановлюсь на схеме подключения PON-розетки к домашней локальной сети. Исходя из личного опыта, лучшая схема подключения к сети GPON выглядит так:

То есть инсталятор ставит PON-розетку Ростелеком или другого провайдера в Вашем жилище и настраивает её в режим прозрачного моста. То есть превращаем ONT-терминал по-сути в оптический медиаконвертер. Если у Вас подключено ещё и цифровое телевидение, то второй LAN-порт настраивается под STB-приставку. Ну а дальше подключаем свой роутер или MESH-систему и настраиваем всё это уже как нам нужно.

Тут многие спросят — а зачем? Ведь есть оптические роутеры с Вай-Фаем! Да, есть. Вот только из тех двух десятков подобных устройств, которые ставят провайдеры более-менее нормальная зона покрытия только у Huawei Game RT-X за 9000 рублей. У многих ещё и скорость и стабильность тоже оставляет желать лучшего.

Здесь же Вы ставите тот роутер, который устроит Вас по стоимости и по качеству работы. Такая схема удобна не только для частных домов или больших квартир. Нужно подключить к Интернету целое здание? Не вопрос! Монтируем MESH-систему с бесшовным роумингом и подключаем его к PON-розетке.

Кстати,  если Вам нужна скорость доступа в Интернет выше 100 Мегабит в секунду — можно купить ONT-терминал c гигабитным LAN-портом вроде Huawei HG8310H и разогнаться по-максимуму!

Подключение телефонного четырехжильного кабеля

Нередко возникает и такая ситуация: розетка создана под стандарт “8 жил”, а в вашем доме для интернета используется только четырехжильный телефонный кабель. Как быть в этом случае?

Если вы просто начнете соединять контакты с проводами по цветам, это ни к чему не приведет. Сигнал попросту не пройдет, даже если вы скрупулезно совместите цветные проводки с соответствующими по оттенку разъемами. Мастера объяснят это тем, что для действенной передачи сигнала необходимо использование контактов 1-2-3-6.

Объясним, как это сделать на практике:

  1. Заведите два проводка жилы на контакты 1-2. Делается это так: бело-оранжевый провод к бело-оранжевому контакту, оранжевый проводок к оранжевому контакту.
  2. С другой стороны будем заводить жилы на оставшиеся контакты 3-6. Это делается так: бело-синий проводок к бело-зеленому контакту, голубой (синий) проводок – к зеленому контакту.

Лишь в таком случае возможна беспроблемная работа системы. Здесь важными будут уже не цвета, а именно позиции. Разные оттенки используются производителем для того, чтобы вам было визуально легче различать местоположение одной и той же жилы на противоположных концах витой пары.

Важно иметь в виду и другую особенность. Использование четырех проводов (двух пар в кабеле) делает возможной максимальную скорость передачи данных в 100 Мбит/сек. А вот если вам необходимо подключение к гигабитной сети (до 1 Гбит/сек), то нужен уже восьмижильный кабель

А вот если вам необходимо подключение к гигабитной сети (до 1 Гбит/сек), то нужен уже восьмижильный кабель.

В заключение повествования хотелось бы разобрать три самые распространенные ошибки, что допускают как начинающие, так и опытные мастера при установке интернет-розетки.

Установка розетки в подрозетник

Монтаж собранной телевизионной розетки на место крепления производится при помощи распорных лапок, присутствующих в ее конструкции. Сама розетка дополнительно фиксируется в стене крепежными саморезами. Перед тем, как установить их, проверьте геометрию установки по уровню, и при необходимости подкорректируйте положение лапок.

Как установить телевизионную розетку Легрант видео смотрите ниже:

В общих случаях, телевизор подключается к кабелю, который находится в стене. Конечно, специальный разъем есть, но тогда приходится прятать лишний провод за каким-нибудь шкафом или тумбой, что не всегда удобно. Для избегания таких неудобств используется подключение кабеля к тв розетке. Остатки проводов прячутся за стенкой, что делает внешний вид гораздо опрятнее. Особенности данного устройства мы разберем в предложенной статье, а если вы впервые сталкиваетесь с таким – фото ТВ розеток введут в курс дела.
