Устройство инверсионной кровли: отличная альтернатива стандартной

Оглавление

Виды инверсионных крыш

В основе классификации крыш инверсионного типа лежит принцип внешних нагрузок на кровлю. Если они не существенные, используется облегченный вариант. Он реализуется при помощи проведения гидроизоляционных работ, утепления и укладки финишного покрытия в виде рулонных материалов. Обычно такой вид кровли используется при строительстве небольших офисных зданий и частных коттеджей. Такая крыша не оказывает существенную нагрузку на перекрытия, не сильно увеличивает смету, хорошо противостоит погодным воздействиям.

Для неэксплуатируемых кровель в качестве финишного покрытия может использоваться гравийная засыпка. Для ее сооружения применяется графий с фракцией от 25 до 32 мм

При наличии средних механических нагрузок сооружается инверсионная крыша с применением более прочных строительных материалов, а в качестве финишного покрытия укладывается тротуарная плитка. Такой вид кровли выбирается в том случае, если планируется на крыше обустройство зон отдыха. Плитка укладывается в этом случае на подушку из смеси гравия и песка.

Уютная зона отдыха на крышеИсточник pinterest.cl

Кровля для высоких механических нагрузок сооружается тогда, когда на ее поверхности планируется организовать парковочную стоянку. Кроме описанных выше слоев в данном случае устанавливаются еще дополнительные промежуточные для укрепления основания крыши. В качестве внешнего покрытия инверсионной эксплуатированной кровли используются армированные железобетонные плиты.

Можно на описываемом виде кровли выращивать растения, и даже деревья. Для этого структура «пирога» немного меняется. Геотекстиль укладывается поверх утеплителя. Потом идет дренажный слой (гравий или перлит). На него укладывается фильтрующий слой, и уже поверх него формируется слой почвы.

Автомобильная парковка на крышеИсточник kakpostroit.su

Преимущества инверсионных кровель

Описываемая конструкция позволяет использовать пространство крыши в каких-либо полезных целях. Здесь можно устраивать при необходимости огромную летнюю террасу, теннисный корт и даже большой бассейн. Подобные возможности ценны для мегаполисов и городов, в которых мало свободного пространства.

Практика показывает, что теплоизоляционные показатели у кровли инверсионной намного выше, чем у традиционных плоских конструкций, срок эксплуатации у нее очень высокий, при использовании современных кровельных технологий он способен доходить до шестидесяти лет.

Гидроизоляция в такой крыше оказывается защищенной от механических повреждений, воздействия прямых солнечных лучей, колебаний температур. Это помогает значительно продлевать эксплуатационные сроки.

Бассейн на крыше инверсионного типаИсточник archilovers.com

Делать крыши инверсионные можно в любое время года, никаких ограничений их монтаж с учетом температурных показателей не имеет. Сооружать плоскую кровлю по инверсионному типу можно при помощи разных материалов. Тем самым, у заказчиков и у строителей появляется возможность менять смету проекта. Иногда этот показатель становится решающим.

Недостатки инверсионных крыш

У описываемой кровли есть слабые стороны. Это места примыкания гидроизоляции к ограждающим элементам здания. Парапеты, дымоход, водосточная система – самые слабые места. Если возведение кровли соблюдается без соблюдения технических требований, плоская крыша будет все время подтекать, со временем она обязательно придет полностью в непригодность. Для предотвращения подобных ошибок в обозначенных узлах по всему периметру каждого элемента укладывается дополнительный слой гидроизоляции, поверх монтируется под определенным углом металлический фартук, по которому будет потом стекать вода.

Снег и вода всегда будет застаиваться на крыше инверсионного типаИсточник legkostroj.ru

Перед тем, как устанавливать такой тип кровли, нужно проводить тщательный расчет возможных нагрузок, сопоставлять их с тем, какую нагрузку способны выдержать несущие стены. Только после этого можно подбирать компоненты для сооружения послойной конструкции. Именно от расчетов зависит выбор толщины и типа утеплителя, гидроизоляционного материала и верхнего «лицевого» слоя кровли.

Стоит также отметить, что сооружение описываемой системы – самый дорогой вид кровли.

В видео показано, как проводят утепления инверсионной кровли с помощью пенополиуретана:

Конструктивные особенности инверсионного покрытия

Чтобы правильно установить такое покрытие, нужно соблюсти ряд условий.



Первое условие. Один из наиболее важных элементов конструкции – узел примыкания воронки водосточной системы к покрытию. Это место нуждается в особом внимании.

Второе условие. Периметр отверстия должен быть укрыт вспомогательным слоем гидроизоляции.

Третье условие. Устанавливается металлический фартук.

Четвертое условие. Формируется уклон ковра гидроизоляции к водосточной воронке.

Пятое условие. Чтобы к наружной стене здания инверсионная крыша примыкала надежно, в зону сопряжения укладывают дополнительные прослойки гидроизоляции. Их крепят к наружной стене на таком уровне, чтобы он превышал уровень покрытия.

Шестое условие. Нужно повысить теплоизоляционные свойства покрытия и исключить вероятность образования трещин там, где гидроизоляционный слой перегибается. Для этого возле парапетов и наружной стены желательно создать скос, используя теплоизоляционный материал.

Седьмое условие. Для защиты утепляющего слоя от разного рода механических повреждений, а также повышения устойчивости гравийной прослойки к воздействию сильных ветровых нагрузок желательно уложить по периметру покрытия (то есть вдоль наружной стены и парапета) бетонную плитку (тротуарную).

Восьмое условие. Ранее указывалось, что вода, попадающая на крышу во время дождя и образующаяся при таянии уплотненного снежного наста, будет стекать через систему водостока. При этом определенное количество воды станет просачиваться в зазор, что образуется между гидроизоляционным ковром и утеплителем. Впоследствии эта влага будет постепенно испаряться — выходить наружу через стыки секций утеплителя.

Так что при устройстве крыши инверсионного типа, когда верхний слой покрывают материалами с пониженной паропроницаемостью (бетонными плитками, землей, пр.), потребуется поверху экструдированного пенополистирола установить дренирующий слой. Он не должен препятствовать диффузии водяного пара. Материалами для такого слоя могут стать щебень, мелкий гравий (толщина – свыше 2-х см, фракция – 0,4-0,8 см).

Как утеплить установленные ранее плоские крыши

Если плоская крыша уже была установлена, а теперь ее потребовалось утеплить, тогда лучше всего преобразить ее в инверсионную кровлю. Но такое преобразование возможно только в ситуации, когда несущие конструкции выполнены с достаточным запасом прочности.

Если прежде протечек не наблюдалось, тогда слой утеплителя выкладывают прямо на поверхность ковра гидроизоляции.

Первоначально установленная гидроизоляция могла выйти из строя. В этой ситуации следует ее полностью заменить. Более того, потребуется укладка дополнительного слоя рулонного гидроизоляционного материала.

После восстановления гидроизоляционного ковра на него укладывают экструдированный пенополистирол, а поверх этих плит – материал, имеющий значение фильтра. Его потребуется пригрузить гравием (минимальная толщина слоя – 5 см). Можно устроить после этого эксплуатационную кровлю, которая способна служить не только покрытием помещения.

Здесь очень важно, чтобы гидроизоляционный ковер обладал достаточной герметичностью в тех местах, где проходят трубы от системы водостока (воронки). Если утепляющий слой оставляют старый, значит, нужно убрать материал утеплителя с зоны расположения периметра воронки

На указанное место укладывают деревянный брус.

До начала инвертирования ранее установленной плоской крыши по периметру покрытия следует смонтировать парапет. Его высота – максимум 50 см. Этот парапет обычно изготавливается из монолитного железобетона.

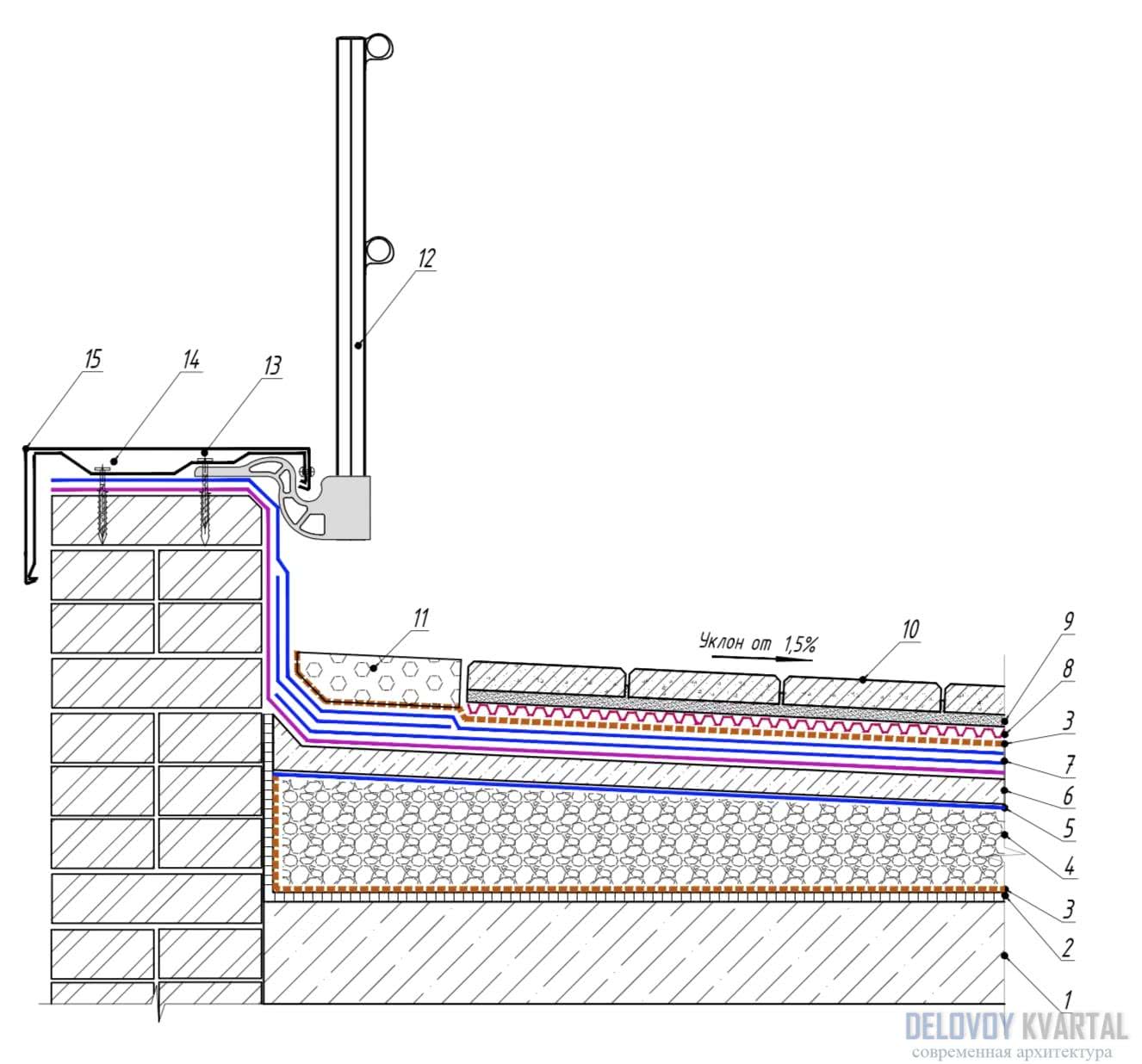

Узел парапета плоской эксплуатируемой кровли

Установка парапета

В железобетонном перекрытии, где будет располагаться парапет, замоноличивают анкерные стержни. Но прежде для их установки нужно будет просверлить отверстия. Парапет будет иметь арматурный каркас, элементы которого соединяются с анкерными стержнями. После установления опалубки конструкцию заливают бетонным раствором.

Цены на утеплитель Технониколь

Когда парапет будет полностью готов, можно приступать к устройству кровли инверсионного типа. А чтобы бетонное перекрытие не промерзало, поверхность парапета нужно всецело покрыть теплоизоляционным материалом.

Видео: Устройство кровельного пирога на экплуатируемой кровле:

Актуальность использования инверсионной кровли

В составе инверсионной кровли присутствует несвязанный гравий. Поскольку мелкие фракции гравия могут попасть в стыки и вызвать повреждение плит, необходим промежуточный слой, надежно разграничивающий гравий и утеплитель. Естественно, что на этом слое будет оседать огромное количество грязи и мелких частиц. Кроме того, именно здесь будет замерзать вода, создавая слой льда, ─ идеальный паробарьер.

В таких условиях диффузия в слое утеплителя происходит более интенсивно, что приводит к быстрой потере теплоизолирующих свойств. Кроме того, не забывайте и о влаге, которая попадает в укромные места (щели утеплителя, складки мембраны и другие пустоты под слоем утеплителя) во время дождя. Попавшая в такие места вода сохраняется очень долго, потому что в глубине изоляции испарения минимальны.

Более 20% потерь тепла в инверсионной кровле вызваны дождевой водой, которая вызывает падение температуры всего изолирующего слоя. Кроме того, благодаря влаге уменьшается и тепловое сопротивление утепляющего слоя. В основном это происходит в местах стыка плит утеплителя.

Особенно неприятна ситуация, когда возникает такой баланс температуры и влажности, который заставляет точку росы переместиться ниже утепляющего слоя. В этом случае воздух, проходящий сквозь перекрытия, начнет терять влагу прямо в бетонном слое, а затем конструкции начнут сыреть, в комнатах на потолке может оказаться влага. В целом, такая ситуация заставляет при проектировании утепляющего слоя значительно увеличивать его толщину.

Если говорить о пресловутых 20%, то в силу вышеописанных процессов в среде изоляции – это слишком мало. При проектировании инверсионной кровли обычно толщину теплоизолирующего слоя увеличивают на 50% по сравнению с другими типами кровель. Кроме того, выбирая инверсионную кровлю, нужно учитывать, что дождь потребует дополнительной тепловой энергии для нагрева дождевой воды, попавшей в изолирующий слой. Посчитайте сами: квадратный метр пленки воды толщиной в один миллиметр содержит в себе один литр воды. Чтобы нагреть литр воды с 5 до 20 градусов Цельсия, потребуется 17 Вт/ч. Вроде бы немного, однако, давайте посмотрим на реальную крышу: для нагрева слоя воды в 4 мм на площади в 1000 кв. м. потребуется уже 68 кВт/ч.

И это – не единственная проблема состава инверсионной крыши. Дождевая вода доставляет немало неприятностей. К примеру, она вымывает вещества, призванные бороться с микроорганизмами и растениями, поэтому мероприятия по защите нужно повторять достаточно часто.

Мероприятия по защите инверсионного покрытия кровли надо проводить регулярно, потому что если гидроизоляция будет нарушена корнями растений или микроорганизмами, ремонт потребует значительных усилий по перемещению гравия, демонтажу утеплителя и т.д.

Проектирование инверсионных крыш тоже представляет некоторую проблему, так как приходится довольствоваться максимальной толщиной пенополистирольного утеплителя в 100 мм (это максимум). Если этого мало, есть два выхода: двухслойная теплоизоляция или отказ от использования инверсионной крыши. А при увеличении слоя утепления расценки на инверсионную кровлю существенно растут. А они и без того недешевая.

В свою очередь, двухслойная теплоизоляция крайне нежелательна и запрещена строительными нормами некоторых стран. Использование двухслойного утепления кровли создает довольно неприятную ситуацию: пленка воды, скопившаяся между слоями пенополистирола, работает как паробарьер, не позволяя пару из нижнего слоя уходить в атмосферу. Естественно, что все это время инверсионная крыша будет интенсивно терять тепло, ведь утеплитель не будет работать на полную силу.

Некоторые производители пенополистирольных утеплителей приводят коэффициент температурного сопротивления своего материала в условиях инверсионно-утепленной кровли. Этим коэффициентом можно пользоваться при расчете необходимой толщины теплоизоляции. Когда производитель указывает лишь коэффициент температурного сопротивления в нормальных условиях, следует увеличивать расчетную толщину утепляющего слоя на 50%.

Как видите, у инверсионной крыши есть и свои преимущества, и недостатки. Поэтому, если вы хотите установить ее, обдумайте это решение очень и очень тщательно. Поскольку расценки на инверсионную кровлю немалые, а стоит ли это тех денег – решать уже вам.

Порядок монтажа

Укладку инверсионной кровли необходимо запланировать еще на этапе создания проектной документации. Ее следует учитывать в нагрузках на несущие конструкции.

В зависимости от этого рассчитываются параметры стен и фундамента:

  • при минимальной нагрузке инверсионные кровли могут состоять только из двух слоев — теплоизоляции и покрытия рулонными материалами;
  • в случае создания открытой площадки, на которой предусматривается нахождение людей, оборудования или мебели, необходимо использовать плотный утеплитель (пенополистирол) и покрытие из керамической или тротуарной плитки;
  • если на такой крыше будет организована стоянка для автомобилей или бассейн, то необходимо обустроить промежуточные укрепляющие слои. В качестве покрытия основания используется монолит или железобетонная плита.

Для защиты делают парапет высотой не менее 50 см. Его выполняют из железобетона или ограждающих стальных конструкций. При этом основное требование — парапет крыши должен прочно крепиться к основанию и выдерживать значительные нагрузки.

Гидроизоляция крыши

Инверсионная кровля состоит из бетонной плиты перекрытия (основание) на которую укладывают ковер гидроизоляции. В качестве изоляторов используют рулонные материалы на битумной основе или более современные решения (к примеру, геомембрана).

Такой материал позволяет организовать 100% защиту перекрытия от протечек. К тому же срок службы геомембраны составляет около 50 лет. Отдельные листы мембраны крепятся между собой методом сваривания. Это позволяет полностью исключить проникновение влаги под гидроизоляцию, к тому же открывается возможность создать «ковер» любой формы.

Теплоизоляция: выбор утеплителя

После того, как устройство гидроизоляции кровли выполнено, можно приступать к монтажу теплоизоляционного слоя. Он должен сохранять тепло не только в зимний период года, но также и летом. Его основная цель — обеспечить температуру слоя гидроизоляции максимально приближенной к внутренней температуре в помещениях. Кроме тепловой защиты этот слой ограждает гидроизоляцию от механических повреждений.

За счет ликвидации слоя пароизоляции, инверсионная кровля может обойтись немного дешевле классической плоской кровли. К теплоизоляции выдвигается требование устойчивости к влаги, то есть материал должен быть не гигроскопичным, не терять своих качеств даже в условиях влажной среды. Зачастую для этих целей используют экструдированный пенополистирол, техноплекс, пеноплекс, геотекстиль и различные профилированные мембраны.

Обустраиваем дренажный слой

Плоская крыша в обязательном порядке должна иметь слой дренажа. Его кладут поверх теплоизоляции. Дренажный слой необходим для поглощения воды и для защиты теплоизолятора от механических повреждений. Благодаря своим свойствам, дренаж пропускает воду, но не допускает попадания на теплоизолятор песка или частиц почвы. Для организации этого слоя можно использовать специальную ткань (технониколь, геотекстиль) или дренажную мембрану.

Варианты покрытий

После этого переходят к организации пригружающего слоя, который должен не дать теплоизоляции подняться в процессе различных механических воздействий на нее. Для этих целей используют гравий, тротуарную плитку, почву для растений и другие материалы. При использовании гравия, толщина слоя не должна быть менее 5 см. При этом для нормального отвода воды необходимо соблюдать уклон кровли в пределах 3-5 градусов.



Такой пирог инверсионной кровли должен обеспечивать герметичность крыши, сохранение тепла в помещениях и рациональное использование пространства крыши.

Устройство инверсионной кровли, детально на видео:

Плоская крыша

Крыша является неотъемлемой частью любого здания. Она может иметь различную форму и конфигурацию, иметь различное покрытие.

Однако все кровли подчинены единым целям — защита внутренних помещений дома от внешних воздействий, а также придание дому приятного глазу законченного внешнего вида.

Но есть особый вид кровли, который имеет еще одно, более практическое назначение. Это так называемая мягкая кровля.

Название свое она получила из-за некоторой мягкости своего покрытия, в сравнении с более традиционной черепицей скатных крыш.

Плоская крыша

Такая кровля представляет собой совершенно плоскую поверхность, покрытую особыми устойчивыми к истиранию и различным механическим воздействиям материалами.

Кроме защитных и декоративных целей мягкая крыша имеет и гораздо более функциональное применение. Она может использоваться как отдельное масштабное помещение под открытым небом, где можно проводить различные мероприятия или просто подышать свежим воздухом.

Конструкция такой кровли зачастую специально рассчитывается с учетом подобного использования.

Устройство плоской крыши довольно простое, в большинстве случаев оно состоит из следующих элементов:

  • Основание крыши. В этой роли обычно выступает цельная железобетонная плита или аналогичная конструкция.
  • Теплоизоляция кровли. Служит для защиты от перепадов температуры и обеспечения постоянного температурного режима.
  • Гидроизоляционный слой. Защита от излишней влаги и осадков.
  • Дренажное покрытие. Опциональный слой, выполненный обычно из гравия.
  • Внешнее кровельное покрытие. Может быть совершенно разным — от мягких и практичных рулонных материалов до твердой и надежной тротуарной плитки.

Таким образом, несмотря на возможное разнообразие используемых материалов, плоская крыша представляет собой два мягких изоляционных слоя, заключенных между твердыми покрытиями.

Однако если поверхность основания достаточно защищена ото всех возможных внешних воздействий, верхний слой не столь надежен. Каким бы плотным и прочным ни был слой кровельного материала, резкие перепады температур и постоянное солнечное воздействие имеют свое влияние на находящуюся непосредственно под ней гидроизоляцию.

Вследствие чего этот защитный слой может изменять свою текстуру, трескаться, и со временем терять полезные свойства.

Для того чтобы избежать подобных проблем, была придумана так называемая инверсионная кровля — что это такое обозначить довольно просто: это плоская крыша с обратным расположением защитных слоев.

То есть теплоизоляционный слой находится над гидроизоляцией, что обеспечивает ей защиту от перепадов температуры и вредного действия ультрафиолета.

Инверсионная кровля: описание и устройство

Инверсионной называют видоизменённую мягкую кровлю, в которой рулонный гидроизоляционный материал расположен под утеплителем. С целью обеспечения интенсивной эксплуатации в конструкцию включают и дополнительные слои, так что в итоге кровельный пирог выглядит так (снизу вверх):

  1. Основание, которым служит пустотная или ребристая железобетонная плита.
  2. Гидроизоляция.
  3. Утеплитель.
  4. Дренажная подушка. Очищает от грязи просачивающуюся сквозь верхнее покрытие воду. Благодаря этому заполненное утеплителем пространство над гидроизоляционным ковром не заиливается и жидкость стекает по нему свободно.
  5. Финишное покрытие. Это плитка, заасфальтированная стяжка или почва с растительностью. В последнем случае поверхность крыши представляет собой газон или даже сад, что выглядит эффектно.

Пароизоляция отсутствует, поскольку в ней нет необходимости.

В инверсионой кровле гидроизоляционый слой располагается под утеплителем, который должен быть водостойким

Плюсы и минусы инверсионной кровли

Этот вид кровли обладает несколькими достоинствами:

  1. Способность выдерживать значительные нагрузки. Объясняется тем, что важный и чувствительный элемент кровельного пирога — гидроизоляционный барьер — залегает в глубине конструкции, поэтому не подвергается механическому воздействию.
  2. Долговечность. Причина та же: глубокое расположение гидроизоляции. Она защищена не только от механического воздействия, но и от других негативных факторов, например, ультрафиолетового излучения, морозов (снаружи материал разрушается при замерзании проникшей в поры воды), перепадов температур. Инверсионная кровля служит 60 лет и более.
  3. Высокое термическое сопротивление. Инверсионная кровля в сравнении с обычной является более тёплой.

Имеются и недостатки:

  1. Сложность в устройстве. Требуется подъём на крышу и укладка большого количества дополнительного материала — для дренажного слоя и финишного покрытия.
  2. Трудоёмкость ремонта. Чтобы залатать или заменить износившийся гидроизоляционный материал, придётся демонтировать вышележащие слои.
  3. Ограниченность применения. Инверсионная кровля не подходит для регионов с дождливым климатом, так как в условиях постоянной сырости под утеплителем могут развиваться грибок и плесень, разрушающие строительные материалы.
  4. Визуальная недоступность гидроизоляционного слоя. Это делает невыполнимым его профилактический осмотр.

По этой причине:

  • отсутствует возможность предотвратить протечки путём заблаговременного обнаружения и устранения проблем;
  • возрастают требования к герметичности уязвимых участков — мест примыкания кровли к трубам, шахтам, стенам, парапету и другим вертикальным конструкциям;
  • усложняется обнаружение повреждений гидроизоляционного слоя в случае протечки, которые далеко не всегда находятся над местом появления воды.

Пешеходные площадки

«Одежда» покрытия террас, смотровых, спортивных площадок, летних кафе подвергается воздействию пешеходных нагрузок и оборудования. Гидроизоляция выполняется для таких кровель не менее чем из 2-х слоёв мастики или полимерных мембран рулонного типа. Уклон её составляет 1,5–2% (1%). Уклон пандусов должен быть менее 10% (6%).

На схеме: 1 — плита перекрытия; 2 — бетонная стяжка; 3 — гидроизоляция; 4 — дренажный материал; 5 — утеплитель; 6 — геотекстиль; 7 — песчано-цементная смесь; 8 — тротуарная плитка.

Монолитное защитное покрытие предполагает применение бетона класса В25 (С20/25) марки М350 с морозостойкостью F150, армированного сеткой в среднем слое с ячейками 100х100 из проволоки диаметром 5 мм S500. Толщина его слоя допускается более 40 мм. Штучные материалы «одежды» кровли (плиты: тротуарные, бетонные, керамические и др.) укладываются на подготовку из сухого цементно-песчаного раствора с маркой более 100 морозостойкостью F150, песчаное, песчано-гравийное основание. Толщина подстилающего слоя должна составлять более 30 мм.

Чтобы защитить влагоизоляцию от механического воздействия при устройстве дренажной подсыпки, под неё укладывается разделительный слой из синтетической плёнки толщиной более 200 мкм и геотекстиля.

Общее описание


Зона отдыха в необычном месте

Рассматривая инверсионную кровлю, следует сказать, что в принципе, она может напоминать простую мягкую кровлю для плоских крыш, но при этом присутствует ряд достаточно существенных отличий, пожалуй, главным из которых является то, что в инверсионной кровле наблюдается обратное расположение слоёв кровельных материалов.

Для создания кровли на плоской крыше обычно используется несколько слоёв материалов, выполняющих гидроизоляционные и теплоизолирующие функции. Отличие инверсионной кровли в том, что при её монтаже, гидроизоляция следует перед теплоизоляцией. Такое расположение обуславливается тем, что если планируется использование площади крыши, то есть по ней будут ходить или даже ездить люди, а значит, гидроизоляция будет неизбежно нарушаться. Влага будет проникать под слой изоляции, но при этом не сможет полноценно испаряться, а значит, будет накапливаться в утеплителе, а потом проступать на потолке или же станет причиной возникновения плесени.


Слои инверсионной кровли

Именно поэтому в своё время было принято решение переворачивать слои материала. Таким образом, стало возможным монтировать покрытие, обладающее следующими свойствами:

  • Прочность покрытия. При монтаже инверсионной кровли становится возможным проведение бетонной стяжки, что позволяет устроить на крыше, например, паркинг или уложить газон для теннисного корта.
  • Надёжная гидроизоляция. Так как гидроизоляционный слой укладывается под пригрузочный, в роли которого может выступать и стяжка, и гравий, и газон, его повреждение крайне затруднено, а значит дождевая или талая вода не может просочиться и повредить потолочные перекрытия.
  • Долговечность. Благодаря вышеупомянутым особенностям монтажа, срок службы инверсивной кровли исчисляется десятками лет без необходимости какого-либо ремонта.
  • Универсальность. С применением описываемой технологии на крыше здания можно оборудовать парковочные места, зону отдыха, спортивную площадку и даже бассейн. Всё ограничено лишь фантазией.

Это лишь несколько положительных качеств данного типа кровли, но, наряду с ними можно выделить и несколько менее воодушевляющих, а именно речь идёт о достаточно сложном проектировании, что приводит к далеко немалой цене готового результата.

Инверсионная кровля – что это такое?

Технология используется для плоских крыш независимо от типа покрытия, но в первую очередь для рулонных кровель. Температурные перепады, влага, ультрафиолет – все это отрицательно воздействует и на само покрытие, и на располагающуюся под ним гидроизоляцию. Порча изоляции – вред расположенному под ней утеплителю: по мере того, как в нем скапливается влага, теплоизоляционный эффект все больше снижается. Вода проходит глубже, разрушает материал основы, проникает в дом.

Для решения этих проблем была изобретена инверсионная кровля. То есть, кровля с обратным расположением слоев в пирог кровли.

Типы инверсионных крыш

Такие кровли классифицируются по принципу внешней нагрузки и если они не значительные, то можно отдать предпочтение облегченному варианту. Это означает, что проводят работы по гидро и теплоизоляции, а затем укладывают кровельный материал. Такой тип крыш популярен при строительстве коттеджей, небольших офисов и частных домовладений.

Крышу для коттеджей, где планируется зонга отдыха, обустраивают с помощью плитки. Монтаж осуществляется на заранее подготовленный дренаж из песка и гравия. На такой крыше допускается выращивать растения, цветы и даже декоративные деревья.

3.1 Плюсы и минусы

Инверсионная кровля обладает массой преимуществ по сравнению с традиционными вариантами, но минусы все же имеются.

Плюсы

  • Можно переоборудовать пространство под различные цели.
  • Удается решить проблему ограниченного пространства.
  • Срок службы достигает 50-60 лет.
  • Отпадает необходимость в капремонте в процессе эксплуатации.

Минусы

  • На монтаж уходит много времени.
  • Высокая стоимость.

Такая кровля существенно выигрывает у обычной крыши, а также отличается более длительным сроком службы, который достигает 50-60 лет без капремонта.

Монтаж инверсионной кровли

1. Установка ж/б плиты – основания кровли. Плиту кладут с небольшим уклоном к плоскости, 2-3 градуса. Иначе придется делать разуклонку: полностью плоской плоская крыша быть не может.

2. Пароизоляция инверсионной кровли: закрепление мембраны ПВХ или наплавление рулонной гидроизоляции. Если используется наплавляемая гидроизоляция инверсионной кровли, основание необходимо предварительно загрунтовать.

3. Монтаж утеплителя. Предпочтительный материал – экструдированный пенополистирол: закрытопористые плиты с низким водопоглощением.

4. Укладка поддерживающего покрытия: геотекстильный слой, который прокладывают между утеплителем и вешним функциональным слоем.

5. Внешний кровельный слой: наплавление рулонного материала, или посыпка щебнем, или замостка плиткой (плитка используется для крыш со средними нагрузками, все остальное – для кровли с низкой нагрузкой).

Обратите внимание

При монтаже крыш с высокой нагрузкой пирог неоднократно разделяют высокопрочными геотекстильными материалами, а в качестве финишного покрытия используют бетонную плиту. 6. Поскольку плоская крыша скатов не имеет, а ее края часто ограничены парапетом, необходимо позаботиться о стоке дождевой и талой воды. Эту функцию выполняют воронки инверсионной кровли. Их размещают в понижении крыши, усиливают дополнительными гидроизоляционными заплатами, иногда металлическими фартуками.

Подробнее про воронки для плоских крыш смотрите здесь.

7. Другие узлы инверсионной кровли – примыкания к трубам, вентиляционным шахтам, к парапету. На парапете делают двойной слой гидроизоляции и заводят его на стену выше финишного покрытия (не меньше полуметра от стыка парапета с крышей). На примыканиях к любым вертикальным конструкциям, чтобы исключить перегибы материала кровли, устанавливают наклонные бортики из материала утеплителя.

Цена инверсионной кровли зависит от используемых материалов, их количества, числа слоев. Вместе с работой профессиональных монтажников один метр кровли с использованием мембран ПВХ обойдется от 1,4 тысяч за метр квадратный, с битумными – от 2 тысяч.

Наши бригада уже более 10 лет занимается устройствой крыш различных видов. Если Вы планируете устройство инверсионной кровли, то я приглашаю воспользоваться нашими услугами. Отвечу на все вопросы по крышам, пишите или звоните.

Кровельный пирог плоской кровли

В строительстве кровельным пирогом называются слои материалов, входящие в состав крыши. Для плоских поверхностей они следующие:

  • Основание. В качестве своеобразной базы для крыши может служить железобетонная плита, либо профилированный лист металла. Если с плитами придется повозиться, то с металлом весь процесс будет казаться простым. Благодаря высокой гофре профнастила, он способен выдерживать высокие, но в большинстве случаев недостаточные нагрузки. Если вы планируете создать эксплуатируемую поверхность, на которой смогли бы находиться сразу несколько людей, то лучше использовать железобетон.
  • Поверх основания в обязательном порядке создается разуклонка. Она позволяет естественным образом направлять атмосферные осадки в водосборные воронки. Разуклонка может создаваться при помощи стяжек или укладкой утеплительных плит. В первом случае применяются легкие бетоны с насыпными продуктами, например, керамзитом. Что касается второго, то здесь чаще всего использует пенополистирол. Он не боится влаги и его легко укладывать.
  • После укладки всех необходимых слоев, поверхность крыши закрывается гидроизоляцией. Выполняющий данную функцию материал должен обладать повышенными изоляционными свойствами, так как плоская кровля больше подвержена разрушительному воздействию влаги, чем скатные системы. Самым оптимальным продуктом считается битумная, полимерная или смешанная гидроизоляция.

Исходя из материала в основании можно дополнить кровельный пирог или наоборот сделать его легче.
