Пристенный дренаж фундамента
Пристенный дренаж фундамента призван отвести воду от фундамента дома, что позволит обеспечить защиту фундамента от разрушения. Устройство дренажной системы выполняется вокруг дома по периметру. Существует два способа отвода грунтовых вод от дома:
- Открытый,
- Закрытый.
Открытый способ позволяет собирать и отводить дождевые стоки. Но он мало пригоден для отвода грунтовых вод. Особенно, если на дно такой канавы, опоясывающей дом, уложены лотки или распиленные половины больших труб. Для дренажа фундамента необходимы глубокие канавы, ниже уровня, на который заглублен фундамент. И оставлять такие канавы открытыми, не совсем безопасно.
Поэтому дренаж для фундамента выполняют закрытым.
Схема дренажа фундамента: просто и понятно
Схема дренажа фундамента должна учитывать:
- Расстояние трубы от фундамента. Оно должно быть не больше толщины фундамента.
- Глубину залегания трубы. Следовательно, и глубину траншеи. Дренажная система должна располагаться ниже уровня фундамента. Кроме этого, глубина заложения труб должна учитывать глубину промерзания грунта. Трубы прокладываются ниже этой отметки на 50 см.
- Наличие (отсутствие) сливного трубопровода;
- Расположение смотровых колодцев.
И поскольку процесс выкапывания канавы для дренажа трудоемкий, целесообразно выполнить устройство дренажа фундамента одновременно с устройством самого фундамента, или сразу после него. Дренажная труба укладывается с небольшим уклоном (достаточно 2-5 см наклона на каждый метр трубы), чтобы скопившаяся в ней вода вытекала в заданном направлении. Пристенная дренажная система фундамента должна располагаться ниже самого фундамента, независимо от того тип выбран: ленточный, плитный или свайный.

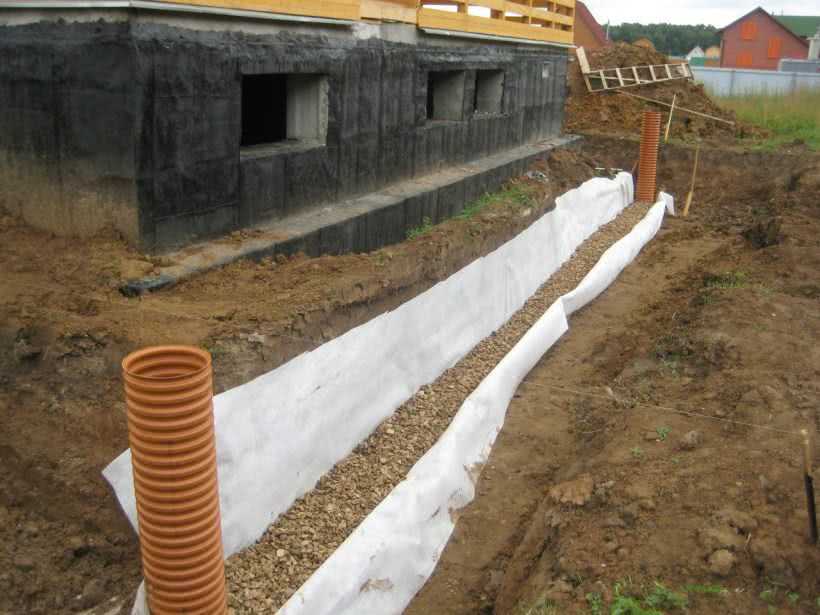

В траншею настилается геотекстиль. Этот пористый материал играет роль фильтра. Он нужен для того, чтобы в трубу не попадал песок и мелкие фракции содержащиеся в грунте. Сверху на текстиль насыпается гравий размером 15-20мм. Более мелкий перекроет отверстия в трубе. На щебенку укладывается труба. И сверху засыпается щебнем, который укрывается краями геотекстиля.
Степень ее перфорированности зависит от влажности. Строительный рынок предлагает трубы
- с полной перфорацией, когда отверстия располагаются по всему периметру трубы под углом 60 градусов и в шахматном порядке, по длине отверстия располагаются на расстоянии 10-20 см.
- С частичной перфорацией предусматривающей наличие 3-х дырочек только на верхней половине трубы также под углом 60о и на расстоянии 10-20 см.
Важное замечание. Дренажная труба ни в коем случае не должна выполнять функцию ливневой канализации, в нее нельзя присоединять дождевые водостоки с кровли дома
Причина кроется в перфорированности дренажной трубы
Причина кроется в перфорированности дренажной трубы.
Геотекстиль. Этот пористый материал играет роль фильтра при устройстве дренажа
В процессе переполнения дренажной системы водосточная вода попадает из трубы в грунт, что приводит в нем к повышенному содержанию влаги.
Но водосточные глухие трубы можно проложить рядом с перфорированными, или над ними, вторым ярусом. Это позволит не выкапывать лишние канавы.
По углам дома следует предусмотреть смотровые колодцы, в которые входят трубы. Сейчас дренажные смотровые колодцы из пластика приобретаются на строительном рынке вместе с трубами и геотканью.
Полезные советы
Здесь размещены ответы на наиболее популярные вопросы читателей по поводу мелиорации участка и дренажных сооружений.
- Каким материалом лучше подсыпать участок?
Для подъема на 20-30 см при небольшой площади можно применять плодородный грунт. Если требуется метровый слой подсыпки, основу делают из утрамбованного песка, в середину (для дренажа) помещают вторичный щебень или битый кирпич, а сверху укладывают почву. На грядках и газонах можно обойтись без щебня, дорожки и площадки вместо почвы посыпают котлованным грунтом. Специалисты считают, что вниз лучше помещать землю с участка. Это предотвращает погружение тяжелого щебня в легкий песок или сползание легкого песка с суглинка.
- Годятся ли для закрытого глубинного дренажа асбестовые или б/у стальные трубы?
Лучше использовать специальные дренажные трубы для отвода грунтовых вод с уже готовыми отверстиями и обмотанные геотканью. Другие варианты изделий быстро засоряются, и дренаж выходит из строя. В крайнем случае, берут асбестоцементные трубы диаметром не менее 100-150 мм. Для поступления воды в них сверлят отверстия или изготавливают пропилы, во избежание заиливания оборачивают геотканью.
- Какой материал можно применять для дренажа вместо щебенки?
В открытых системах ее можно заменить вязками хвороста. Пучки диаметром 30 см формируют так: крупные ветки помещают в центр, а мелкие хворостины – снаружи. Поверх уложенных вязок настилают мох. На торфяных грунтах такая система сохраняет работоспособность до 20 лет.
- Можно ли провести искусственное понижение уровня грунтовых вод?
Чтобы уменьшить уровень залегания избыточной влаги до 5 м, применяют иглофильтровальную установку. В нее входит наземный вакуумный коллектор для сброса воды, насосы для снижения в нем давления и вертикальные трубы, на концах которых расположены иглофильтры. Иногда используют дорогостоящие комплексы с инжекторными водоподъемниками, способные увеличить глубину залегания грунтовых вод до 20 м.
- Обязательно ли делать дренажный колодец?
Колодец удобен тем, что воду из него можно брать для полива или других нужд. В верхней части есть патрубок, из которого вытекает вода, когда емкость заполнится. При наличии на участке свободного места роль водосборного резервуара может играть небольшой пруд, дно которого засыпается щебнем и песчано-гравийной смесью. Вокруг дренажного водоема можно посадить влаголюбивые растения, оборудовать зону отдыха.
Время чтения: 6 минут Нет времени?
Достаточно важной гидротехнической операцией считается дренаж на дачном участке. Самый простой способ улучшения водного баланса грунта должен быть в обязательном порядке, ведь соотношение влаги в разные периоды года может меняться не только из-за природных факторов
Иногда даже близлежащая стройка может нарушить равновесие.
Незамысловатая система отвода воды от строения
В каких случаях осушают участок
Приобретая участок в местности, где поблизости есть болото или большой водоем, надо быть готовым к тому, что на вашем участке тоже может быть влажно. Так же если грунт глинистый скопление луж и небольших озер на вашем участке неминуемо.
По строениям находящимся на участке можно увидеть о наличии влажных мест:
- Заплесневевшие углы и перекошенные окна и двери – значит, дом просел;
- В подвале полно воды – грунтовые воды почти на поверхности, обычно в таких местах не делают подвалы;
- На участке преобладает влаголюбивая растительность – камыш, крапива, полынь;
- Много комаров, лягушек и других обитателей болотистых местностей.
Все эти признаки указывают работа предстоит трудоемкая.
Защита фундамента от талых и ливневых вод
Защита от талой воды
Сезонное образование поверхностных вод является также большой проблемой. Решить ее можно с помощью комплексной защиты, которая включает водосточную систему, отмостку и водоотвод.
Водосточная система
Конструкция предназначена для сбора дождевой или талой воды с крыши дома. Вода по специальным желобам стекает в воронки и по трубам отводится от фундамента здания.
Отводить от фундамента ливневые стоки помогает кольцевой дренаж. Он выполняется следующим образом:
Кольцевой дренаж
В открытую траншею укладывают трубы, которые ведут к общей канализации. Укладку труб выполняют на утрамбованную подушку их песка и щебня
При этом очень важно, чтобы диаметр водоотводных и водосточных труб был одинаковым.
Устанавливают колодцы, которые принимают воду с водостоков.
Вся вода собирается в общем колодце, из которого она удаляется методом откачки, прямым отводом в открытый водоем или впитывается в почву через дренажное поле.
Отмостка
Вода, которая скапливается на поверхности, отводится от фундамента с помощью отмостки. Ее обустройство выглядит следующим образом:
- Выполняется разметка.
- Снимается слой грунта на глубину до 25 см.
- Выполняется монтаж опалубки.
- Почва засыпается слоем глины и тщательно уплотняется.
- Далее следует слой песка в 10 см, который также хорошо утрамбовывается.
- Поверх песка насыпают мелкую щебенку слоем 5 см.
- В месте соединения отмостки со стеной дома обязательно формируется компенсационный шов в 2 см.
- Отмостка заливается бетоном.
Дренаж

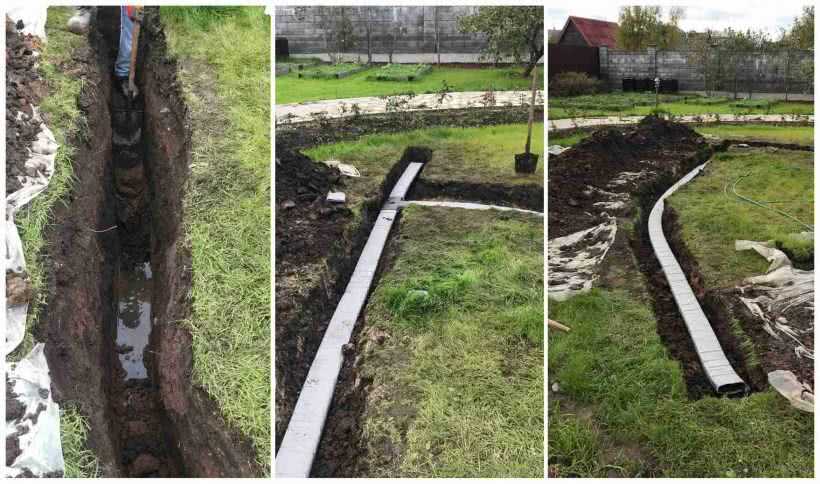

Вода от водосточной системы и отмостки отводится посредством поверхностного дренажа. Его обустройство выполняется по следующей схеме:
- По внешней стороне отмостки роют неглубокую канаву, имеющую небольшой уклон.
- Дно траншеи засыпают песком и гравием, создавая песчано-гравийную подушку.
- Далее укладывают специальные лотки и закрывают их решетками.
https://youtube.com/watch?v=Dzbe4NczmT0
Виды дренажа
Дренаж участка — сложная система со множеством нюансов и особенностей. По строению она может быть локальной (местной) — для решения проблемы на конкретном участке. Чаще всего это дренаж фундамента, подвальных и полуподвальных (цокольных) этажей. Также системы отвода воды на участке бывают общими — для осушения всего участка или значительной его части.
Мягкий дренаж без трубы. Подходит при необходимости отвода небольшого количества воды на дачном участке или возле дома
По способу установки
По способу установки дренажная система может быть:
Открытой. Используются бетонные или каменные лотки, копаются канавы по участку. Они остаются открытыми, но могут закрываться декоративными решетками для защиты системы от крупного мусора. Если вам требуется простое решение для отвода поверхностной воды на даче — это именно канавы по периметру участка или в самой низкой зоне. Их глубина должна быть достаточной для того чтобы при максимальном потоке вода не переливалась. Чтобы неукрепленные стенки дренажных канав не обваливались, их делают под углом в 30°,
Чтобы стенки открытых дренажных канав не осыпались, на склонах высаживают почвопокровные растения или выкладывают их булыжникамиОткрытый дренаж возле подъездной дорожки, стоянки, ничуть не портит картинуВариант дренажа для дачного участка — дешево и сердитоИз дренажной канавы можно сделать украшение участкаВодоотведение ливневых вод от дома и дорожек можно оформить и такОтвести может значительное количество воды
- Закрытой. Вода улавливается уложенными специальными водопроницаемыми — дренажными — трубами. Трубы выводятся в накопительный колодец, в сточную канаву, овраг, близлежащий водоем. Этот тип водоотведения на участке хорош для водопроницаемых грунтов (песчаных).
- Засыпной. Дренаж участка данного типа обычно используется на глинистых грунтах или суглинках. В этом случае трубы тоже укладываются в канавы, но в них устраивается послойная песчано-гравийная засыпка, которая собирает воду с окружающих грунтов. Чем хуже почвы проводят влагу, тем более мощная требуется засыпка.
Дренажная труба в гравийной засыпке
Конкретный тип дренажа участка выбирается исходя из условий на участке. На глинах и суглинках необходима обширная гравийно-песчаная зона, в которую будет стекать вода с окружающих участков грунта. На песках и супесях необходимости в такой подушки нет — грунты сами неплохо отводят воду, но конкретно может сказать только специалист по результатам геологических исследований.
По типу реализации
Есть несколько типов (схем) устройства дренажа на участке:
- Кольцевой. Трубы замкнуты в кольцо вокруг объекта. Обычно им выступает дом. Используется редко, так как приходится сильно заглублять дренажные трубы — сама труба должна быть уложена на 20-30 см ниже уровня грунтовых вод. Это дорого и сложно в исполнении.
- Пристенный дренаж — для отвода воды от стен. Располагается на расстоянии 1,6-2,4 м от стен (ни в коем случае не вплотную). В этом случае дрена располагается на 5-10 см ниже пола подвального этажа. Если пол залит поверх большой щебневой подушки, дрена укладывается на 5-10 см ниже этого уровня.
Правильное решение водоотведения от фундамента — система ливневой канализации и дренаж - Пластовый дренаж. Используется при устройстве плитных фундаментов в сложных ситуациях. Необходим для отвода верховодки, применяется обычно вместе с пристенным отводом воды. Пластовый дренаж — это слои, подсыпаемые в котлован — песок, щебень, гидроизоляция (как они насыпаются снизу-вверх). Поверх этой подушки уже укладывается арматура и заливается плита фундамента.
- Систематический и лучевой. Используются для осушения участков. Отличаются способом расположения дрен относительно центральной трубы. При лучевой схеме система похожа на елочку (могут учитываться уже существующие растения), при систематической схеме дрены укладываются с расчетным шагом (устраивается обычно при планировании участка).

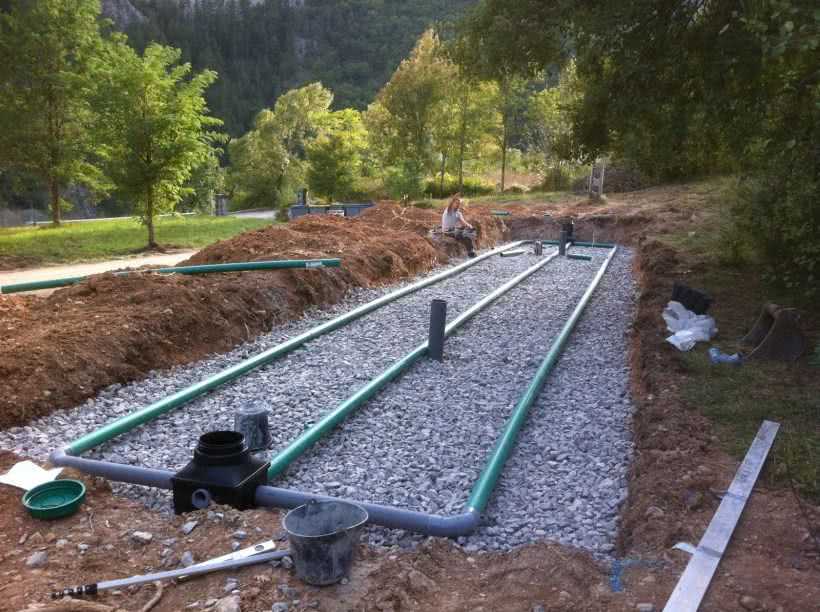

Лучевой дренаж участка
При дренаже участка центральная дрена или коллектор делается из труб большего диаметра (130-150 мм против 90-100 мм для обычных дрен) — объем воды тут обычно больший. Конкретный тип дренажной системы подбирается исходя из задач, которые необходимо решить. Иногда приходится применять комбинации разных схем.
Определяем уровень по народным приметам
Осока
Проведение геодезических исследований во время первого осмотра участка зачастую нецелесообразно. Определить уровень можно по ряду проверенных народных примет
Так, например вам необходимо обратить внимание на имеющиеся на участке растения. В том случае, если грунтовые воды располагаются непосредственно поблизости от поверхности, то на участке будут хорошо расти влаголюбивые растения. К таким растениям относится хвощ, рогоз, осока и крапива
К таким растениям относится хвощ, рогоз, осока и крапива.
Если же вы можете увидеть на участки тростник или камыш, это говорит о том, что уровень залегания составляет два — три метра. В последующем необходимо будет провести дорогостоящие работы по снижению влияния грунтовых вод, а это приводит к увеличению расходов на эксплуатацию участка.
Как выполнить глубинный закрытый дренаж
Дренаж такого типа применяется на участках с высоким нахождением грунтовых вод. Его основное назначение – предупреждение затопления погребов и подвалов. Закрытый дренаж выполнить сложнее. В этом случае потребуется укладка труб, а значит и большие материальные затраты.
Инструкция организации работ состоит в следующем:
- Укладка дренажных труб производится на глубину от 600 миллиметров, для почвы из глины, до метра при песчаном грунте.
- Для вспомогательных труб диаметр берется 75 миллиметров, для основных 100 миллиметров.
- Укладка элементов возможна разными способами, самым оптимальным вариантом считается укладка «елочкой».
- Для организации такой системы необходимы:
- канава для стока;
- ручей;
- колодец.
На фото представлена схема закрытого дренажа.
Устройство закрытого дренажа
Итак:
- При оборудовании на участке дренажной системы используются пластиковые специальные гофрированные перфорированные трубы. В отличие от ранее используемых асбестоцементных изделий, они не вредят окружающей среде, имеют меньшую стоимость и трудоемкость при монтаже.
- Наличие грунта из глины требует применения специального фильтрующего материала, при щебеночном грунте можно пользоваться подсыпкой толстым слоем, до 20 сантиметров под трубу, щебенки крупного размера.
- Перед укладкой труб в суглинистый грунт, их понадобиться обернуть в геотекстиль.
- Песчаный грунт требует подсыпку щебенки и оборачивание элементов в геотекстиль, что помогает предотвратить заиливание перфорированных отверстий, расположенных в трубах.
Этапы проведения строительных и монтажных работ
Прежде чем приступать к строительству необходимо:
- Составить план работ.
- Определить место установки сточного колодца.
- Приобрести необходимый материал.
При желании все работы можно выполнить самостоятельно.
Для этого:
- Выкапываются канавы.
- На дно стелется геотекстиль так, чтобы оставался запас.
- При монтаже без применения геотекстиля следует на дно канавы уложить песок слоем от 10 до 15 сантиметров, сверху трубы засыпаются щебенкой крупных размеров или керамзитом.
- При монтаже необходимо строго контролировать по строительному уровню, уклон труб, который должен быть на 10 метров трубы не менее 7 сантиметров.
- Соединение труб выполняется с помощью крестовин или тройников.
- Трубы засыпаются щебенкой, а верхний слой грунтом, снятым при рытье траншеи. Его уровень над траншеей необходимо оставить немого выше, что связано с проседанием участков.
При разной ситуации разные решения
Чтобы определить причину появлении болота, иногда требуется обратиться к специалисту, но и это не всегда дает гарантии
В таком ситуации будет важно ознакомиться с близлежащими окрестностями, осмотреть участки соседей и побеседовать с теми, кто живет рядом
Обычно есть две причины, почему почва избыточно увлажнена:
- Надел размещен в низине водоема, а это приводит к тоже, что грунтовые воды расположены близко от поверхности. Такая причина крайне редко бывает подтвержденной, так как мало кто решится осознанно купить землю на болотах.
- Нарушение естественного стока воды из-за больших дождей. Такая проблема может быть связана с несколькими факторами – расположение участка ниже, чем соседние (вода после дождя постоянно к нему стекает), близко к поверхности расположен слой вязкой глины или есть болото, которое питает источник.
В каждом из конкретных случаев есть свои способы для решения проблемы, и они действенные, так как их использует далеко не одно поколение земледельцев. Решить, какой из методов использовать, даст возможность анализ ситуации на участке.
Высокий уровень залегания грунтовых вод
Глинистая почва
Грунт, в котором очень много глины, будет плохо пропускать влагу, а земля будет оставаться на протяжении долгого времени сырой после таяния снега и даже небольшого дождя. Если в таком случае ваш земельный участок расположен еще и под наклоном, то приток воды будет идти с поверхности земли, расположенной выше. Оптимальное решение в таком случае – это использование открытых и засыпных типов канав, чтобы аккумулировать и отводить излишки влаги внутрь, вглубь земли. Создание дренажной системы закрытого типа не такая действенная, а создание фильтрационного слоя до поверхности земли тоже не всегда бывает оправданным.
Заболоченная местность
Оптимальным в таком случае решением (и при этом достаточно затратным) будет поднятие уровня грунта, и создание дренажной канавы вдоль всего периметра надела. Перед тем, как осушить участок своими руками, следует хорошо продумать план по использованию территории и определить, какой должна быть глубина водоотведения. Во время сезонного заболачивания территории отличным решением проблемы станет создание канавы в самом низком месте участка. Дополнительно можно к нему создать открытую дренажную систему каналов, которые будут находиться по всему участку. Наклонный участок требуется защищать от того, чтобы с него сползала земля из-за растений или геоматов.
Местоположение надела в низине
Справится с заболачиваением можно и при помощи насоса, а также дренажного колодца. Если это возможно и уместно, то проблему сможет решить водоем в самой низкой части участка и выполненный по всей площади закрытый дренаж. Осушение следует выполнять до состояния, когда уже не будет разрушения фундамента постройки, и будет возможность высадки растений для нормального развития и жизнедеятельности.
Как отвести грунтовые и сточные воды от фундамента – Сваи Мания
Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома.
Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.
В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.
Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции
Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции.
Как отвести воду от фундамента
Отвод воды от фундамента дома
Фундамент является опорой для всего строения, поэтому к его качеству и прочности предъявляются особые требования.
Прочностные характеристики основания под домом снижаются в первую очередь от воздействия воды, это могут быть грунтовые и талые воды, а также сезонные осадки.
Защитить основание дома от атмосферных осадков и грунтовых вод можно различными способами:
- Монтаж отмостки по периметру дома.
- Создание ливневой канализации в комплексе с водостоком.
- Дренажная система.
Как отвести воду от фундамента дома
Воздействие влаги, поступающей в грунт в виде атмосферных осадков, талых и грунтовых вод, отрицательно сказывается на прочности фундаментного основания.
Переувлажнение почвы способствует подтоплению подвальных помещений, возникновению в здании сырости, появлению на стенах плесени и грибка.
А сезонное промерзание и оттаивание грунта приводит к образованию наледи на фундаментных стенах и цоколе, результатом чего становится разрушение особо важных конструкций.
Предотвратить повреждения, вызванные высокой влажностью, позволяет грамотно спроектированная защита фундамента. Специалисты отмечают, что наряду с гидроизоляцией, наиболее эффективным является непосредственный отвод от дома скапливающейся воды. Организовать его можно несколькими способами, зависящими от источника поступления влаги.
Отвод талых и ливневых вод от фундамента дома
Проблемы, связанные с сезонным образованием поверхностных вод, могут быть устранены только при комплексном подходе, предполагающем использование:
- водосточной системы кровли;
- отмостки;
- системы водоотвода.
Устройство кровельного водостока необходимо для сбора воды, образующейся при таянии снега или появляющейся в период дождя. Потоки, благодаря системе труб, расположенных на фасаде или внутри дома, перенаправляются в ливневки, находящиеся под выпусками водосточных стояков.
Последующий отвод воды обеспечивается посредством дренажной системы открытого или закрытого типа.
Поверхностный дренаж открытого типа представляет собой неглубокую канаву с небольшим внутренним уклоном, отрытую по периметру внешней стороны отмостки. На дно траншеи подсыпается и утрамбовывается песчано-гравийная подушка, после чего на нее устанавливаются дренажные лотки, закрывающиеся решетками.
Наибольшая эффективность применения подобной ливневки достигается на участках с неровным рельефом, естественный уклон которых помогает отвести скапливающуюся воду от фундамента и цоколя дома. Недостатком поверхностного дренажа считается довольно частое его засорение, приводящее к постоянной чистке лотков.
