Замена люминесцентных ламп на светодиодные: схема подключения, как переделать

Оглавление

Работа с патроном

Патроны в светодиодных лампах бывают трёх видов. Они отличаются методами крепления к корпусу и проводам, подводящим ток. На каждой детали есть маркировка. Буква означает систему штыревого подключения, а число — расстояние между штырями, измеряющееся в миллиметрах. Для нормальной работы светодиода нужно подключить только один провод к каждому патрону. Поэтому его не нужно демонтировать, достаточно подсоединить по одному кабелю к клеммной колодке.

Обычно мастера стремятся выполнить всю работу профессионально. В этом помогают специальные клеммные колодки. Они позволяют не изолировать провода, повышают надёжность их подключения. Одна колодка даёт возможность подсоединить сразу несколько мест установки. Если нет возможности приобрести эти детали, то необходимо демонтировать патроны. Старые модели крепят к корпусу винтами. В них провода заводят в отверстия на внутренней стороне и закрепляют. В места присоединения вставляют подпружиненные втулки. Так обеспечивается фиксация лампы между двумя патронами, а также исключается влияние габаритов арматуры конструкции.

В том случае, когда в устройстве два патрона и больше, к одной свободной клемме добавляют ещё одну перемычку. Но у этой схемы есть слабая сторона: если извлечь лампу из элемента, который получает питание, то и остальные светильники погаснут. Это обусловлено тем, что к соседним патронам подходит напряжение сквозь перемычку внутри прибора. Когда провод зажмут с винтами, его дёргают и тянут, так как он может находиться не на клемме и оставаться незакреплённым.

Патроны современных производителей крепят пластиковыми или металлическими пластинами. Для их демонтажа сжимают защёлки друг к другу пинцетом, это позволяет элементу легко выйти из выемки. На одной стороне конструкции находятся плоские пружины. Для подсоединения всех патронов к кабелю, проводящему питание, их соединяют перемычками. Длина крепления зависит от расстояния между соседними элементами. Затем остаётся только смонтировать патроны обратно в светильник и подсоединить провод к колодке для подачи питания. Также подключают и элементы, расположенные на противоположной стороне.

После этого достаточно закрепить светильник на потолке, подключить питание к клеммам на колодке и заменить люминесцентную лампу на светодиодную. На всю работу в неторопливом режиме и без опыта и особых умений уйдёт не более часа.

Кол-во блоков: 18 | Общее кол-во символов: 29680
Количество использованных доноров: 6
Информация по каждому донору:

https://ledjournal.info/vopros-otvet/zamena-ljuminescentnyh-lamp-na-svetodiodnye.html: использовано 3 блоков из 4, кол-во символов 5886 (20%)
https://svetosmotr.ru/kak-peredelat-svetilnik-dnevnogo-sveta-v-svetodiodnyj/: использовано 4 блоков из 5, кол-во символов 7181 (24%)
https://220v.guru/elementy-elektriki/lampy/podklyuchenie-i-zamena-lyuminescentnyh-lamp-na-svetodiodnye.html: использовано 3 блоков из 6, кол-во символов 5364 (18%)
https://LampaGid.ru/elektrika/montazh/svetodiodnye-lampy-vmesto-lyuminescentnyh: использовано 2 блоков из 3, кол-во символов 3856 (13%)
: использовано 4 блоков из 5, кол-во символов 4548 (15%)
https://www.lighteco.ru/article/7-main-reasons: использовано 2 блоков из 2, кол-во символов 2845 (10%)

Инструкция по замене люминесцентных трубок

Рассмотрим, как переделать люминесцентный светильник в светодиодный без замены корпуса. Такой способ будет интересен владельцам крупных помещений или частных домов с большим количеством осветительных приборов, переделка которых не должна требовать крупных денежных затрат. Покупка светильников сама по себе означает заметные расходы, поэтому возможность экономии средств будет предпочтительна.

Переделка люминесцентного светильника на использование светодиодного аналога не требует никаких специфических действий. Если в лампе имеется собственный встроенный диммер, ее можно подсоединить напрямую к сети 220 В. Для этого используются два противоположных контакта. Для того, чтобы установить LED-лампу в стандартный корпус, следует закоротить дроссель и вынуть стартер из гнезда.

Особенности импульсного блока питания

ИБП — это инверторная система, в которой входное напряжение выпрямляется, а затем преобразуется в импульсы. Главная особенность ИБП заключается в значительном увеличении частоты тока, передающегося на трансформатор. Также стоит отметить небольшие габариты такого устройства. Ещё одним преимуществом является то, что БП во время работы не имеет никаких потерь энергии, в отличие от линейных, которые теряют значительную часть во время преобразования на трансформатор.

Принцип функционирования импульсного блока питания из энергосберегающей лампы заключается в следующем:

Входной выпрямитель, состоящий из диодного моста и конденсатора, превращает переменный ток (входной) в постоянный.
Инвертор, в свою очередь, трансформирует постоянный ток в переменный, но частота при этом возрастает с 50 Гц до 10 кГц, что является выше в 200 раз.
Такой ток передаётся на трансформатор. Он будет или повышать, или понижать напряжение.
Выходной выпрямитель преобразует переменный ток в постоянный, но при этом частота остаётся высокой.

Как правило, в современных схемах используются MOSFET — транзисторы. Их главная особенность — очень быстрая скорость переключения. Соответственно в таких балластах должны быть использованы и быстродействующие диоды. Они размещаются в выходном выпрямителе.

Если же выходное напряжение очень низкое, тогда функцию выпрямителя может выполнять транзистор. Кроме того, можно вместо этого использовать дроссель. Такие простые преобразователи тока встречаются в схемах энергосберегающих ламп на 20 Вт.

Отличия в работе ламп

ЛЛ лампы не имеют возможности прямого подключения к сети, они могут попросту лопнуть, если на них подать 220В, поэтому светильники для люминесцентных ламп оборудованы специальным устройством – электронным пусковым регулирующим аппаратом (ПРА), его еще называют балластом.

Они бывают рассчитаны как на 1 лампу, так и на 2, и на 4. Под разный размер и мощность ламп – свой балласт. На вход ЭПРА поступает напряжение сети, из выхода идут провода, которые подключаются к патронам G13. Схема подсоединения патронов может различаться, в зависимости от модели ПРА.

Светодиодные светильники не нуждаются в дополнительном оборудовании, так как необходимые драйвера уже установлены в колбу лампы, и все, что потребуется – это подать на ее патроны напряжение 220В.

На этом фото видно, что фаза уходит на один патрон, ноль – на другой. Вот графическая схема подключения:

Причем, к какому именно патрону будет подходить фаза, а к какому ноль – вообще не принципиально.

Выходит, главное отличие светодиодных светильников от люминесцентных заключается в наличии ЭПРА, а значит, чтобы ЛЛ светильник переделать под ЛЭД лампы, нужно просто удалить из цепи балласт и подключить патроны напрямую.

Преимущества LED освещения

Два самых главных преимущества – светопередача и малая мощность. То есть лампа, которая потребляет меньше электроэнергии, чем ЛЛ, будет светить куда ярче. Также светодиодные светильники обладают дополнительными преимуществами:

ЛЭД лампы более долговечны (от 30 000 часов, до 50 000 часов).
Простая конструкция и схема подключение гарантирует надежность, так как в люминесцентных светильниках часто горят ЭПРА, а они стоят не малых денег.
Светодиодные лампы более экологичны и безопасны. Дело в том, в ЛЛ лампах содержатся пары ртути, которая, если лампа разобьется, могут оказать отравляющее воздействие на человека.

Что касается стоимости, то на первый взгляд светодиодное освещение стоит дороже, ввиду стоимости самих ламп. Одна не стоит забывать, что оно не нуждается в дополнительных балластах, которые стоят как две хорошие светодиодные лампы. Поэтому конечная стоимость LED освещения будет ниже, чем светильника с ЛЛ.

Дроссели и их назначение при использовании люминесцентных ламп

Дроссель — деталь, служащая для регулировки силы тока. Эта деталь разделяет или ограничивает электросигналы различной частоты и устраняет пульсацию постоянного тока.

Для чего и зачем нужен в устройствах дневного света

Люминесцентные лампы (дневного света) как один из видов разрядных ламп, невозможно подключить для освещения таким же образом, как и обычную нагревательную электролампу. Для их подключения необходимо использовать дополнительный пускорегулирующий аппарат.

Дроссель включается методом последовательного соединения с лампой дневного света и предназначается для ограничения тока, который протекает через ее электроды. Это устройство характеризуется наличием реактивного сопротивления, а также отсутствием излишнего тепловыделения. Дроссель может ограничить ток и организовать предотвращение его лавинообразного нарастания при включении в сеть.

Дроссель — неотъемлемая составная часть любой стартерной системы включения. Помимо этого, он способен исполнять следующие дополнительные функции:

создание безопасного тока для конкретной лампы, при котором возможно обеспечение разогрева ее электродов при разжигании;
образование импульса повышенного напряжения, способствующего возникновению разряда в колбе лампы;
обеспечение стабилизации электрического разряда;
способствование бесперебойной работы лампы при отклонениях напряжения в электрической сети.

Технические характеристики

Основными техническими характеристиками рассматриваемой детали являются коэффициент потери мощности и индуктивность. Для обозначения этого коэффициента на устройстве указываются параметры тока, мощности и емкости конденсатора.

Индуктивностью называется индуктивное сопротивление, которое представляет возможным регулировать мощность электричества, поступающего на ламповые контакты.

Виды

Дроссели делятся на те же виды, что и подключаемые к ним лампы. Если подключить лампу к дросселю, который не соответствует ее характеристикам, то это, вероятнее всего, приведет к поломке какого-либо из элементов, используемых в системе подключения. Существуют следующие виды дросселей, подразделяемых в зависимости от мощности:

дроссель мощностью в 9 Вт — для энергосберегающих ламп;
11 Вт — для миниатюрных светильников;
15 Вт — для настольных светильников;
18 Вт — для офисных ламп;
36 Вт — для малых люминесцентных ламп;
58 Вт — для потолочных светильников;
65 Вт — для многоламповых потолочных светильников;
80 Вт — для большых люминесцентных ламп.

Устройство

Типичная схема подключения дросселя газоразрядного типа представлена на рисунке ниже.

Условные обозначения:

EL — лампа;
SF — стартер;
LL — дроссель;
1, 2 — спирали лампы;
C — конденсатор.

Отчего может греться

Дроссели чаще всего изготавливают из двух металлических материалов — алюминия и меди. Алюминиевые устройства обладают одним существенным недостатком — сильным нагреванием. В свою очередь, медные греются меньше из-за меньшего сопротивления в электрической цепи, и поэтому они являются гораздо более долговечными.

При использовании ламп дневного света дроссель должен постоянно поддерживать свою рабочую температуру. Для снижения температуры достаточно использовать простой компьютерный кулер. Однако, существует возможность выбрать и другой путь, заключающийся в покупке более дорогой системы охлаждения, например, водяной.

Помимо самой работы дросселя, он также способен перегреваться из-за короткозамкнутых витков. При такой проблеме помочь может только полная замена устройства. При замене рекомендуется выбрать детали из меди, основываясь на том, что они менее подвержены перегреву.

Практика показывает, что дроссели являются весьма долговечными устройствами при правильной их эксплуатации. А также нельзя не отметить тот факт, что дроссель способен погашать броски напряжения, даже очень сильные. Поэтому, если вы правильно подберете дроссель к своей люминесцентной лампе, то эта лампа может прослужить вам годами, и даже десятилетиями.

15,00

Как соединять провода

Если с тем как не перепутать провода мы разобрались, то с тем как их соединять ещё нет. И всё не так просто как может показаться.

Простая скрутка в конечном счёте окислится и начнёт греться или со временем потеряет плотность контакта, а плохая изоляция ведёт к коротким замыканиям и возникновению пожароопасных ситуаций.

Всегда необходимо пропаять соединения и делать это необходимо при выключенном щитке. Также нужно тщательно изолировать провода, для этого хорошо подходит термоусадка и изолента.

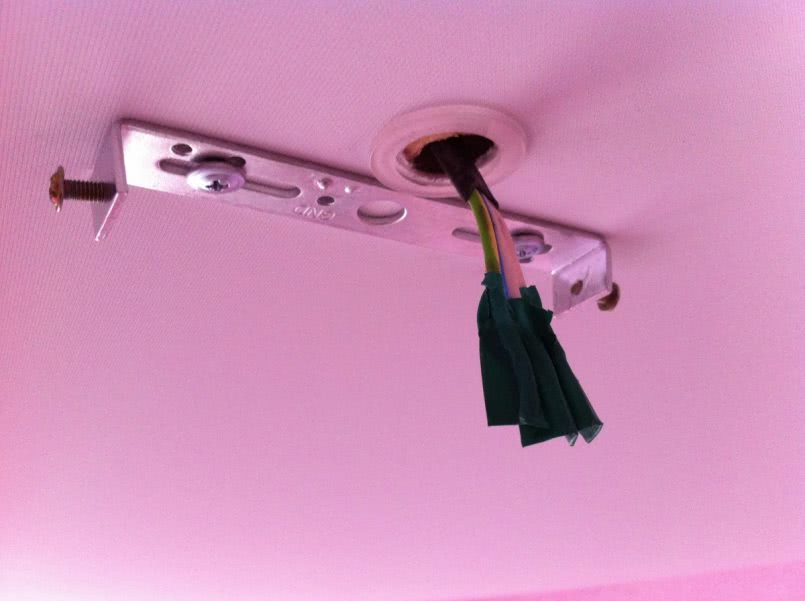

При подключении проводов люстры к проводам проводки нужно использовать клеммы. Если их нет в наборе, то необходимо их докупить.

После зажатия клеммы из неё не должно торчать голой части провода. Всё что находиться вне клеммы должно быть заизолировано.

Преимущества от замены люминесцентных лампочек на светодиоды

Переход на идентичные светодиодные источники позволит достичь экономии электроэнергии в 2-3 раза. Причем это актуально для любой лампочки независимо от ее форм-фактора. Не забывайте, что современные технологии постоянно совершенствуются, так и в случае с LED человечество еще не достигло максимальных высот развития. В будущем такие изделия будут еще более эффективными.

Чтобы прочувствовать существенную выгоду при переходе с люминесцентных ламп на светодиоды, подсчитаем разницу мощностей для квартиры. Допустим, используется 10 ламп, а средняя продолжительность работы каждой составляет 3 часа в сутки. Перемножим эти значения с 30 днями и получим 90 часов в месяц. Пусть каждая лампа потребляет 50 Вт/ч, значит ежемесячный расход составляет 45 кВт. Если стоимость 1 кВт равна 10 руб., то плата за электроэнергию при использовании одной такой лампы составит 450 руб.

Как подключить ЛЕД-светильник к 220В

Основное достоинство таких светильников в сравнении с работающими от 12 Вольт в том, что их напрямую можно питать от выключателя. В результате не требуются дополнительные финансовые затраты на приобретение блока питания, а также монтаж не вызывает сложностей. Существует несколько способов установки светодиодных светильников:

последовательное подключение;
параллельное;
лучевое.

Каждый используется в разных ситуациях и имеет свои достоинства и недостатки.

Последовательное

Последовательное подключение используется в том случае, если нужно сэкономить метраж кабеля, и при этом к помещению нет особых требований. Для реализации потребуется несколько двойных или тройных проводов. В одну цепь допускается установка не более шести светодиодных лампочек, в противном случае яркость будет низкой. Если один светильник выйдет из строя, придется проверять работоспособность каждого, чтобы устранить поломку.

Само подключение не должно вызывать сложностей. К первому светильнику от выключателя проводится фаза, далее от первого переключателя кабель протягивается к следующему устройству. К последнему светильнику прокладывается ноль, который идет от распределительной коробки.

Если в схеме допустить ошибку и питание с нулем перепутать местами, лампы будут под постоянным напряжением, что небезопасно.

Параллельное

Параллельное подключение более практичное и используется чаще. В процессе реализации каждый светильник будет выдавать яркость, которая заявлена производителем. Единственный недостаток, который можно выделить – повышенный расход проводника в сравнении с последовательным подключением.

Рекомендуется отдавать предпочтение кабелю ВВГ нг 2*1,5 или 3*1,5. Обозначение свидетельствует о наличии ПВХ-оболочки – качественного изоляционного материала. В маркировке отметка «нг» указывает на негорючесть модели. Если к помещению выдвинуты особые требования, иногда используют провода с дополнительной маркировкой «ls», которая означает, что при воспламенении выделяется небольшое количество дыма.

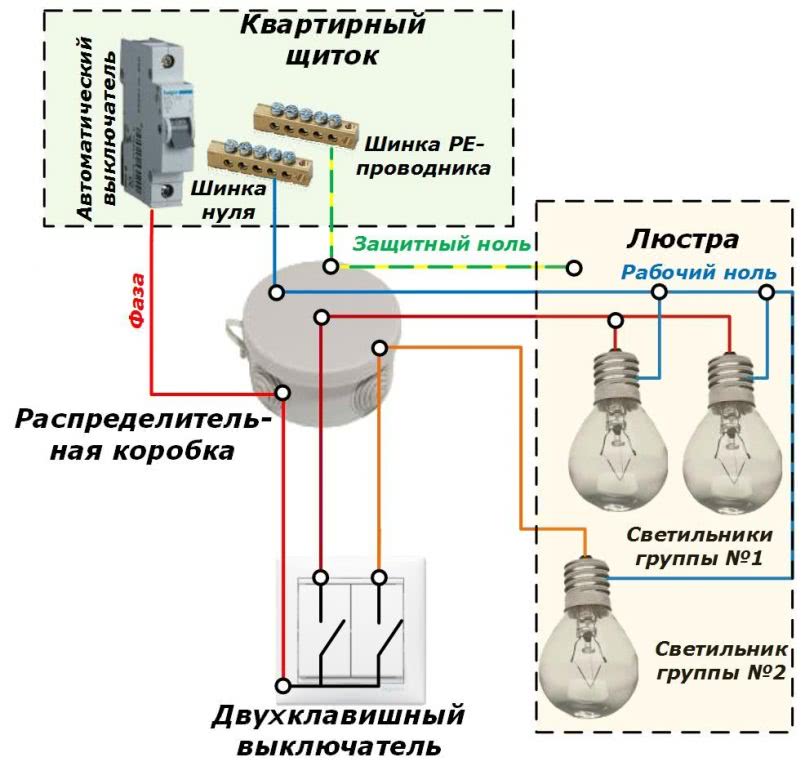

Для подключения светильника через выключатель от распределительной коробки протягивают кабель. Его поочередно соединяют с каждым светильником. После первой лампы кабель обрезается и подается к следующему, пока все устройства не будут соединены в одну общую систему.

Преимущество параллельного способа подключения в том, что даже если одна лампа выйдет из строя, цепь будет полностью работоспособной.

Лучевое

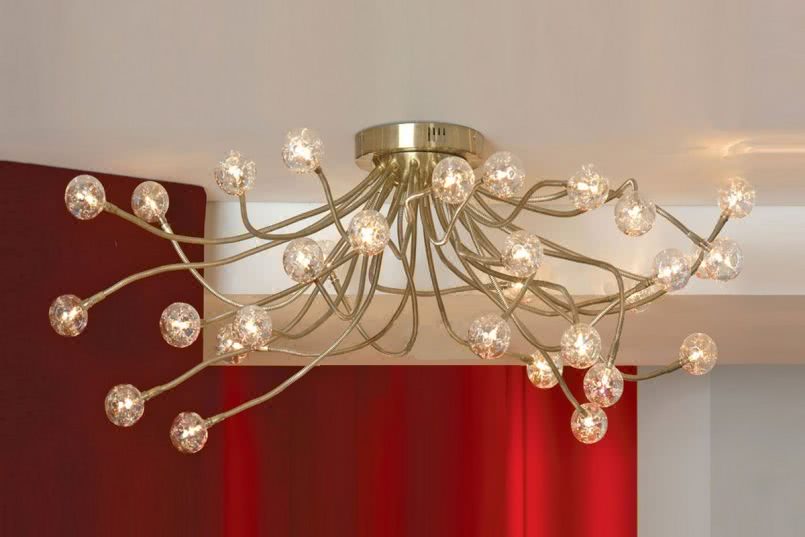

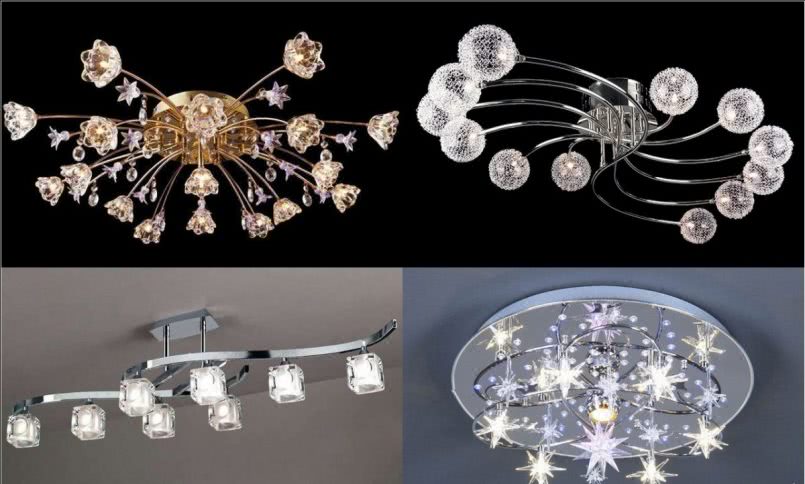

По своей природе лучевая схема относится к параллельному подключению, часто применяется для люстр. Принцип реализации заключается в прокладке кабеля к каждому осветительному прибору индивидуально. Этот способ самый трудоемкий и требует больших финансовых затрат из-за большого количества используемого провода. Для экономии кабель от распределительного щитка проводят в центр комнаты и уже оттуда к каждому светильнику. Далее к фазе и нулю подводят одножильные провода, которые прокладываются к светильникам.

Еще на этапе проектирования важно решить, как будут соединены жилы с отдельным кабелем. Если ламп немного, достаточно скрутки. С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино

Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам

С целью безопасности ее надежно обжимают пассатижами и паяльником сваривают воедино. Существует альтернатива этому способу – приобрести клеммы с определенным количеством выходов. На каждую жилу надевается разъем и лишь после провода тянутся к осветительным приборам.

Схема подключения светодиодных ламп во всех случаях принципиальных отличий не имеет.

Люминесцентные светильники на две, четыре и более ламп

Если переделываете светильник на 2 или больше ламп, рекомендуется разными проводниками подвести напряжение к каждому из разъемов. Конструкция имеет недостаток при установке перемычки между несколькими патронами. Если первая трубка установлена не на свое место, вторая не засветит. Вынимаете первую трубку — вторая гаснет.

На клеммную колодку, на которую подключаются по очереди фаза, ноль, земля, сведите проводники, подающие напряжение.

До крепления светильника к потолку проверьте работу ламп. Подайте напряжение; в случае необходимости отрегулируйте отходящие контакты.

ЛЭД лампы выдают направленный луч света в отличие от приборов дневного света, у которых освещение происходит на 360°. Но функция поворота на 35° в цоколе и вращение непосредственно самого цоколя помогут отрегулировать и направить поток света в нужную сторону. Этой функцией оснащен не каждый цоколь в лампе. В таком случае передвиньте крепление патрона на 90°. После проверки крепите прибор на нужное место.

Преимущества замены ламп очевидны:

способы переделки не требуют специальных навыков и знаний, кроме того, дешевые;
экономичнее расход электроэнергии;
освещенность выше, чем у люминесцентных приборов.

Watch this video on YouTube

Продлевайте жизнь устаревшим светильникам и получайте наслаждение и пользу от яркого, доступного освещения.
