Как подключить светодиодную лампу вместо люминесцентных

Светодиодная лампа вместо люминесцентной

Самое главное, что у люминесцентных и светодиодных ламп одинаковые цоколи G13 — никакая модернизация самого светильника не потребуется.

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод, например правый, а ноль на другой, левый.

При этом неважно, на какую именно ножку вы подадите фазу с одной стороны лампы (или ноль с другой) — внутри светодиодной лампы эти ножки соединены

Схема подключения светодиодной лампы вместо люминесцентной

1. Светильники с электромагнитным ПРА. Если у вас простой светильник старого советского образца со стартерами и обыкновенным (не электронным) дросселем, то фактически и модернизировать ничего не надо. Просто вытаскиваете стартер, подбираете новую светодиодную лампу по размеру, вставляете ее в корпус и наслаждаетесь более ярким и экономным освещением.

   Если стартер из схемы не убрать, то при замене люминесцентной лампы на светодиодную, можно создать короткое замыкание.

2. Переделка светильника с электронным ПРА. Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

   Дроссель это то, что нужно будет выкинуть в первую очередь. Без него вся конструкция существенно потеряет в весе. Откручиваете крепежные винты или высверливаете заклепки в зависимости от крепежа.

Рекомендуемый порядок поиска неисправности и ремонта

Проверка наличия и номинала промышленного напряжения

Автор понимает, что этот пункт кому-то покажется бессмысленным, даже несколько наивным и так далее. Но практика показывает, что нередко неисправность не в самой лампе, а в том осветительном приборе (устройстве), в котором она расположена. Перед тем, как начинать ее ремонт, стоит сначала убедиться в наличии напряжения на контактах патрона, их состоянии. Нагар, дефект «язычка» или, например, плохое соединение в эл/проводке – все это и может быть причиной того, что лампа при включении не светится.

На такую проверку понадобится всего пара минут, но почему-то не все соблюдают одно из основополагающих правил ремонта любого электротехнического устройства. Вкратце его можно сформулировать так – сначала убедись, что есть питание (и оно в норме), и только потом начинай «потрошить».

Разборка лампы

Все светодиодные модели отличаются корпусом, внутренней «начинкой», особенностями конструктивного исполнения. При разборке LED-прибора (равно, как и любого другого устройства, механизма) нужно соблюдать определенный порядок. Он заключается в том, что все отсоединенные (отвинченные, отпаянные) детали укладываются в ряд, слева направо. А вот сборка лампы производится в обратном порядке.

Такая методика – гарантия того, что все будет сделано правильно, и не останется «лишней детальки, неизвестно откуда взявшейся». Тем, кто привык все сваливать в кучу, автор предрекает некоторые сложности после окончания ремонта светодиодной лампы.

Начинать следует с демонтажа «купола». Когда он будет снят, дальнейший алгоритм действий станет понятен.

Нужно запомнить (записать, зарисовать) и то, как именно скрепляются детали друг с другом. Иногда такая невнимательность оборачивается проблемой при сборке светодиодной лампы.

Визуальный осмотр

Любая подгоревшая (оплавившаяся) деталь, какой-то сегмент на плате – явный признак неисправности. Как поступить? Кто умеет производить точечную пайку и имеет соответствующий инструмент, решает проблему просто – заменой детали. К примеру, если плата потемнела в области диодного моста, то «вычислить» неисправный полупроводник – простейшая задача. Второй вариант – приобрести панель драйвера и поменять.

Проверка радиодеталей на исправность

Это касается включенных в схему конденсаторов и резисторов. Ток утечки емкости определить сложнее, но выявить пробой можно и простейшим мультиметром. Сопротивления обычно подгорают, но иногда встречается и такая их визуально незаметная неисправность, как внутренний обрыв токопроводящего слоя. То же самое – «прослушать» измерительным прибором.

Выходят из строя и отдельные светодиоды

Это самый негативный вариант. Дело в том, что для нормальной работы лампы их нужно менять по принципу «один в один». Где взять исходные данные (по параметрам п/п прибора)? Плюс к этому – с учетом их плотной компоновки и «нежности» ножек перепаять несколько полупроводников без соответствующего опыта вряд ли получится. Как правило, если светодиоды вышли из строя в большом количестве, то проще купить новую LED-лампу. Неисправность же 3 – 5 штук «погоды не делает».

Как определить целостность светодиода? Обычной батарейкой типа «Крона», но через резистор номиналом порядка 150±50 Ом. Дело в том, что она на 9 В, а для п/п изделия требуется всего 1,5. При касании выводов прибора он должен (если исправен) засветиться.

Моргание (мигание) светодиодной лампы часто является причиной ее замены на новую. Торопиться не следует – такая неприятность довольно легко устраняется. Об этом подробно рассказывается здесь .

Собственно, вот и все, что можно сказать о ремонте светодиодных ламп своими руками. Если учесть, что ничего особо сложного в этом нет, а требуется лишь внимательность и аккуратность, не стоит прибор сразу же выбрасывать и тратить деньги на новый.

Рекомендовано для вас:

Как передать показания счетчика электроэнергии через интернет, телефон и терминал Почему генератор не дает зарядку на аккумулятор авто — причины и способы ремонта Скачки напряжения в электросети — основные причины и способы решения проблемы

Какие лампы выбрать для освещения

Результат расчетов в каждом случае определяется выбранным типом лампы.

Расчет освещенности светодиодными лампами

Светодиодные приборы не перегреваются и поэтому прекрасно подходят для монтажа в натяжные потолки. Эффективность светодиодных ламп – 650 Лм на Вт.

Расчет светодиодных светильников для монтажа в натяжные потолки выглядит так:

1. Для гостиной в 30 квадратных метров, потребуется 9 светодиодных ламп, если каждая из них будет иметь мощность по 12 Вт.
2. Жилая комната с площадью в 20 квадратных метров потребует установки в натяжной потолок 3 светодиодных устройств по 12 Вт каждый.

Сколько нужно галогеновых лампочек

Светоотдача галогеновых светильников выше, чем в лампах накаливания. Конструкция таких светильников подразумевает использование с отражателей. Кроме того, внутри колбы содержатся химические вещества.

Галогеновая лампа на 50 Вт дает света примерно столько же, сколько обычный светильник на 150 Вт. При этом лампочка потребляет на 20-40% меньше мощности, однако сильно нагревается.

Количество требуемых галогеновых ламп зависит от показателей их мощностей. Они могут составлять как 12 Вт, так и 1000.

Для установки галогеновых ламп в детскую на 10 кв м, расчет таков. Удельную мощность, которая требуется под освещение детской, делят на 1,5. Получается, понадобятся светильники с мощностью в общей сложности на 200 Вт. Устанавливать надо 4 галогенных светильника по 50 Вт каждая.

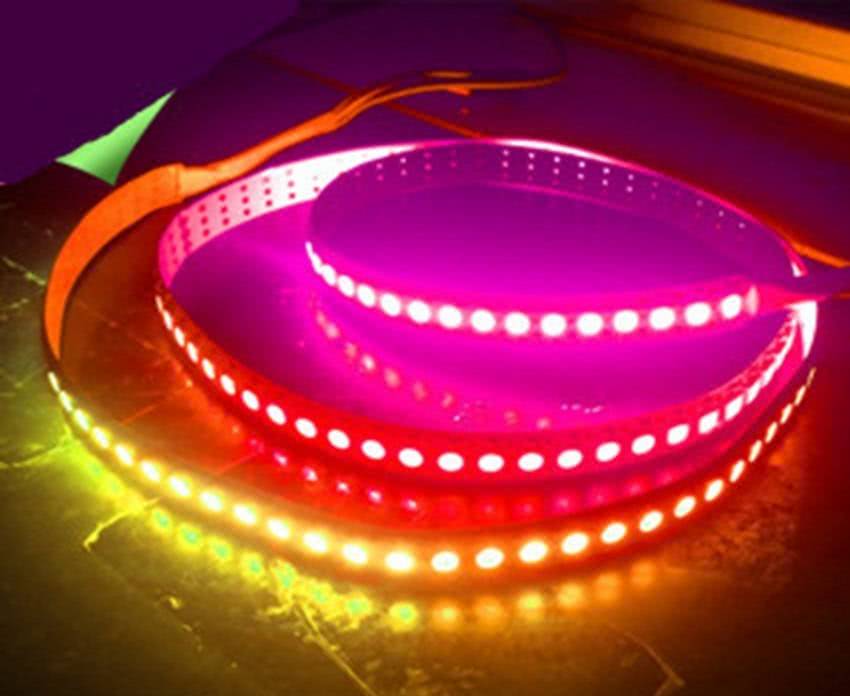

Освещение лентой

При расчете ленточного освещения, потребуется учесть длину самой ленты. Если она пройдет по плинтусам, можно вычислить ее длину по периметру помещения.

Допустим, происходит установка светодиодной ленты в натяжной потолок жилой комнаты на 15 квадратных метров. Периметр натяжного потолка пусть будет равен 16. Даже самых маломощных потолочных светильников этого типа достаточно для того, чтобы полностью обеспечить электроэнергией такое пространство.

На каждый метр ленты в нее монтируется 30 слабых светодиодов. Характеристика их светового потока – 150 Лм. Чтобы найти интенсивность суммарного света, 16 умножаем на 150. Получается 2400 Лм. Этого более чем достаточно для покрытия нормативных требований.

Использование светодиодных лампочек взамен газоразрядным

Если пройти в любой офис или учебное заведение, то можно заметить, что везде установлены лампы дневного света – газосветные (люминесцентные). Как правило, мощность этих приборов составляет не больше 35 Вт.

Кончено, каких-то семь лет назад подобные устройства были лучшими, потому что их считали экономичными. Тем не менее, время не стоит на месте, что позволило получить долговечные LED-лампы, которые превзошли ожидания.

Постепенно пользователи переходят на более современные лампочки

Теперь во всех учреждениях начали менять устаревшие конструкции на светодиоды. К примеру, если в офисе установлен стандартный потолочный светильник, то достаточно только поменять лампочки.

Главной проблемой является необходимость замены светодиодных лампочек для люминесцентных осветительных приборов. Не стоит в этом случае выбрасывать светильник, потому что приобрести новый значительно дороже. Для этого потребуется изменение схемы подключение лампы, которую мы рассмотрим ниже.

Схема подключения LED-лампы взамен газоразрядной

Здесь потребуется конструкция, которая имеет типовой размер – Т8. Ведь она предполагает возможность монтажа в светильник лампочек разной конфигурации, но одной длины. Модернизация заключается в отсоединении внутреннего наполнения, но это не требует слишком много времени.

Схема замены люминесцентных лампочек

Здесь можно заметить, что схема не представляет сложностей, в разъем дросселя фиксируется перемычка. Тем не менее, если установлено устройство защиты отключение, то оно может срабатывать, поэтому балласт рекомендуется отсоединить.

Лампы Т8 имеют четыре штыря, но для того, чтобы выполнить подключение, понадобится два.

Переделка люминесцентного светильника в светодиодный: пошаговая инструкция

Шаг первый: для начала понадобится отключить питание люминесцентного прибора. Причем рекомендуется сделать это путем отключения автоматики на распределительном щите, чтобы обезопасить себя от удара током.

Отключаем питание на распределительном щите

Шаг второй: теперь следует удалить старые лампочки. При этом необходимо открутить трубки, как перед очередной заменой.

Демонтируем старые трубки

Шаг третий: потребуется отсоединить проводку, которая отходит от стартера.

Демонтируем проводку и дроссели, потому что они не нужны в этой схеме. Снять их не трудно, потребуется открутить винты с обратной стороны

Шаг четвертый: необходимо отсоединить патроны на конструкции. Далее следует сделать перемычку из одножильного провода и вставить между полюсами на патроне конструкции.

Так будет выглядеть перемычка между контактами

Шаг пятый: далее останется закрепить провод напрямую.

Теперь патрон можно вернуть на место. Здесь на каждую лампу должен идти отдельный провод

Шаг шестой: далее останется проверить конструкцию на работоспособность, а затем закрепить штыревые лампочки.

Таким образом будет выглядеть светильник в собранном виде

Переделка светильника с электронным ПРА

Если же у вас модель более современная, без стартера, с электронным дросселем ЭПРА (электронный пускорегулирующий аппарат), то здесь придется немного повозиться с изменением схемы.

Что находится внутри светильника до переделки:

дроссель

провода

контактные колодки-патроны по бокам корпуса

Затем отсоединяете питающие провода. Для этого может понадобиться отвертка с узким жалом.

Можно данные проводки и просто перекусить пассатижами.

Схема подключения двух ламп отличается, на светодиодной все выполнено гораздо проще:

Главная задача которую нужно решить – это подать 220В на разные концы лампы. То есть, фазу на один вывод (например правый), а ноль на другой (левый).

Ранее говорилось, что у светодиодной лампы оба штырьковых контакта внутри цоколя, соединены между собой перемычкой. Поэтому здесь нельзя как в люминесцентной, подать между ними 220В.

Чтобы убедиться в этом, воспользуйтесь мультиметром. Установите его в режим измерения сопротивления, и касаясь измерительными щупами двух выводов произведите замер.

На табло должны высветиться такие же значения, как и при замыкании щупов между собой, т.е. нулевые или близкие к нему (с учетом сопротивления самих щупов).

У лампы дневного света, между двумя выводами с каждой стороны, есть сопротивление нити накала, которая после подачи напряжения 220V через нее, разогревается и ”запускает” лампу.

Далее всю работу можно проделать двумя способами:

без демонтажа патронов

с демонтажем и установкой перемычек через их контакты

Популярные неисправности

Во время эксплуатации люстры, которая управляется с помощью дистанционного пульта управления, могут возникать различные неисправности, в частности:

• У комбинированных люстр не включается какая-то из групп ламп – светодиодная или галогеновая.
• Вышел из строя электронный переключатель для люстры.
• Невозможно включить осветительный прибор при помощи пульта.
• Включить люстру не получается никаким способом.

На каждый из перечисленных вариантов могут влиять несколько причин поломки. Исходя из этого, как было описано выше, потребуется отыскать источник неисправности, а потом только приступать к ремонту. Выявить вышедшие из строя элементы, которые установлены в люстре, поможет мультиметр.

При использовании пульта не включается люстра

Причины неисправности и их устранение:

1. Необходимо удостовериться в исправности батарейки в самом пульте. Это можно сделать при помощи мультиметра или обычного тестера. Если батарейка негодная, ее стоит заменить на новую и заново проверить работоспособность пульта.
2. Если после таких действий пульт все равно не работает, необходимо проверить работоспособность его кнопок через камеру телефона. При нажатии на кнопки будет видно белое пятно на экране телефона. Если кнопки не работают, их можно попробовать отремонтировать или частично заменить. При невозможности ремонта придется купить новый пульт, но есть загвоздка – в комплекте к нему идет приемник. Его замена – довольно трудоемкое занятие.

Схема подключения указана на самом электронном трансформаторе

1. Проверив батарейки и кнопки пульта дистанционного управления и убедившись в том, что все исправно, следует проверить приемник сигнала. Если поломка заключается в нем, тогда его нужно будет приобрести, но в таком случае купить придется и пульт тоже.

Кнопки чаще всего выходят из строя путем засорения их контактов. Поправить такую мелочь можно следующим образом:

• Необходимо тщательно вытереть контакты микросхемы от грязи, слегка зачистить и убрать заводскую смазку. Теперь нужно приготовить размельченный в порошок графит. На контакты нанести супер-клей и посыпать его порошком. После этого можно собрать пульт.
• Если отсутствует графит, можно применить фольгу, не пропускающую электрический ток.

При неисправности приемника радиосигнала понадобится покупка нового пульта, а также блока управления, которые настраиваются на одну частоту. Обычно в комплекте прилагается схема подключения и ремонт люстры с пультом управления, согласно ей, становится несложным. Просто нужно следовать рекомендациям в предоставленной инструкции.

Действия при частично неработающих лампах в люстре

Как отремонтировать люстру с пультом в таком случае? Порядок ремонтных работ будет кардинально отличаться и выглядеть таким образом:

• При перегорании галогенных ламп потребуется обесточить светильник и заменить негодные лампы.
• Если светодиодная подсветка не включается, значит, вышел из строя минимум один светодиод. В таком случае оптимальным будет замена всей ленты.
• При нормальной работе галогенок и светодиодной ленты нужно проверить на целостность трансформатор. Для этого потребуется откинуть подключаемые к нему провода и мультиметром замерить на выводах присутствие напряжения. В случае неисправности замените на аналогичную модель.

Лампочки светят при шевелении светильника

Люстра не загорается при помощи пульта дистанционного управления и настенного выключателя, но при шевелении рукой осветительного прибора лампы изредка мигают. Дело в том, что присутствует слабый контакт в том месте, где соединяются провода люстры с питающим кабелем. Такое может произойти, если подключение люстры с пультом выполнял неопытный электрик и делал это небрежно, или установлены некачественные клеммники. Устранить это просто. Потребуется снять питание с люстры, зачистить все контакты и заново выполнить переподключение.

Люстра совсем не функционирует

После возникновения такой ситуации необходимо поступить следующим образом:

• Нужно замерить наличие напряжения в питающей сети. Для этого потребуется вольтметр, мультиметр или обычный контакт.
• При наличии питания стоит убедиться в исправности самих ламп. Нерабочие стоит поменять на новые.
• Необходимо проверить наличие короткого замыкания между фазным и нулевым проводами или элементами внутри люстры.

Довольно качественные люстры с пультом дистанционного управления, которые

Как подключить светодиод к сети 220 вольт

Светодиод – это разновидность полупроводниковых диодов с напряжением и током питания намного меньшим, чем в бытовой электросети. При прямом подключении в сеть 220 вольт, он мгновенно выйдет из строя.

Поэтому светоизлучающий диод обязательно подключается только через токоограничивающий элемент. Наиболее дешевыми и простыми в сборке является схемы с понижающим элементом в виде резистора или конденсатора.

Первое, что нужно знать при подключении к сети 220В, — для номинального свечения через светодиод должен проходить ток в 20мА, а падение напряжения на нем не должно превышать 2,2-3В. Исходя из этого, необходимо рассчитать номинал токоограничивающего резистора по следующей формуле:

• где:
• 0,75 – коэффициент надежности LED;
• U пит – это напряжения источника питания;
• U пад – напряжение, которое падает на светоизлучающем диоде и создает световой поток;
• I – номинальный ток, проходящий через него;
• R – номинал сопротивления для регулирования проходящего тока.

После соответствующих вычислений, номинал сопротивления должен соответствовать 30 кОм.

Однако не стоит забывать, что на сопротивлении будет выделятся большое количество тепла за счет падения напряжения. По этой причине дополнительно необходимо рассчитать мощность этого резистора по формуле:

Для нашего случая U – это будет разность напряжения питающей сети и напряжения падения на светодиоде. После соответствующих вычислений, для подключения одного led мощность сопротивления должна равняться 2Вт.

Важный момент, на который нужно обратить внимание при подключении светодиода в сеть переменного тока – это ограничение обратного напряжения. С этой задачей легко справляется любой кремниевый диод, рассчитанный на ток не менее того, что течет в цепи

Подключается диод последовательно после резистора или обратной полярностью параллельно светодиоду.

Существует мнение, что можно обойтись без ограничения обратного напряжения, так как электрический пробой не вызывает повреждения светоизлучающего диода. Однако обратный ток может вызвать перегрев p-n перехода, в результате чего произойдет тепловой пробой и разрушение кристалла светодиода.

Вместо кремниевого диода можно использовать второй светоизлучающий диод с аналогичным прямым током, который подключается обратной полярностью параллельно первому светодиоду. Отрицательной стороной схем с токоограничивающим резистором является необходимость в рассеивании большой мощности.

Эта проблема становится особо актуальной, в случае подключения нагрузки с большим потребляемым током. Решается данная проблема путем замены резистора на неполярный конденсатор, который в подобных схемах называют балластным или гасящим.

Включенный в сеть переменного тока неполярный конденсатор, ведет себя как сопротивление, но не рассеивает потребляемую мощность в виде тепла.

В данных схемах, при выключении питания, конденсатор остается не разряженным, что создает угрозу поражения электрическим током. Данная проблема легко решается путем подключения к конденсатору шунтирующего резистора мощностью 0,5 ватт с сопротивлением не менее 240 кОм.

Расчет резистора для светодиода

Во всех выше представленных схемах с токоограничивающим резистором расчет сопротивления производится согласно закону Ома:

R = U/I

• где:
• U – это напряжение питания;
• I – рабочий ток светодиода.

Рассеиваемая резистором мощность равна P = U * I.

Если планируется использовать схему в корпусе с низкой конвекцией, рекомендуется увеличить максимальное значение рассеиваемой резистором мощности на 30%.

Расчет гасящего конденсатора для светодиода

Расчёт ёмкости гасящего конденсатора (в мкФ) производится по следующей формуле:

C = 3200*I/U

• где:
• I – это ток нагрузки;
• U – напряжение питания.

Данная формула является упрощенной, но ее точности достаточно для последовательного подключения 1-5 слаботочных светодиодов.

Для защиты схемы от перепадов напряжения и импульсных помех, гасящий конденсатор нужно выбирать с рабочим напряжением не менее 400 В.

Конденсатор лучше использовать керамический типа К73–17 с рабочим напряжением более 400 В или его импортный аналог. Нельзя использовать электролитические (полярные) конденсаторы.

Схемы подключения светодиода к 220В

Полупроводник пропускает ток только в одном направлении. Однако в сети в 220В имеется переменный ток, где с частотой в 50 Гц направление тока меняется. Чтобы компенсировать этот эффект и подключить светодиодную лампу, требуется выпрямитель какого-либо типа, способный погасить обратное напряжение.

В таком качестве выступает резистор, конденсатор, выпрямительный мост. Соответственно, подключить светодиод к сети в 220 Вольт можно несколькими способами. Чаще всего в быту используется схема с резистором, поскольку такой способ прост в монтаже и доступен по стоимости.

Как подключить светодиодный светильник последовательным способом

Такое подсоединение выполняется очень легко и вполне годится для бытовых светодиодных приборов и сети в 220 Вольт.

1. Для начала рассчитывают требуемую мощность резистора и учитывают необходимость в защите от обратного напряжения. Теоретически при подсоединении светодиода, мощностью, например, в 3 Вольта, «избыток» в 217 Вольт оседает на резисторе. Однако на деле обратная полуволна в этом случае подается на светодиод, а не на резистор, а так как обратное напряжение у полупроводников невелико – до 30 Вольт, прибор быстро выходит из строя.
2. Все элементы цепи – резистор, диод защиты и светодиод подключаются последовательно.

Важно! В схеме следует установить резистор мощностью не менее 2 Вт, так как устройство здесь заметно нагревается

Как подключить светодиодный светильник к 220В параллельным способом

Подсоединить светодиодный светильник можно и параллельно. Такая схема более надежна, хотя не исключает эффект мерцания.

1. Индикаторный диод подключают параллельно светодиоду. Диод должен иметь обратное включение. При первой полуволне работает индикаторный диод, при второй – светодиод. Напряжение, падающее на последний, не превышает 1 Вольт, что делает такую схему более долговечной.
2. Мощность резистора и здесь должна быть избыточной – он нагревается.

Снизить эффект мерцания позволяет параллельная установка 2 светодиодов. При подсоединении к сети в 220В при одной полуволне включается 1 светодиод, при второй – параллельный ему. При таком расположении оба элемента в нужной степени защищены от избыточного обратного напряжения.

Важно! Окончательно от эффекта мерцания и в этом случае избавиться нельзя

Схема включения светодиода в сеть 220 вольт лучевым соединением

Запитать светодиод от сети 220В таким способом – лучший вариант, так как метод предупреждает излишний нагрев всех деталей цепи и исключает заметные для глаза мерцания. Кроме того, цепь, включающая конденсатор, потребляет меньше тока. Минус схемы – подключение светодиодных ламп требует больше времени и подразумевает цепь из большого количества элементов.

1. Вместо резистора основную нагрузку по выпрямлению тока берет на себя конденсатор. Использовать необходимо пленочное устройство – электролит не годится. Рассчитано на напряжение как минимум в 250 Вольт, а лучше в 400 Вольт.
2. Параллельно конденсатору в цепь включают резистор. Его задача – разряд конденсатора после того, как светильник отключают от сети в 220 Вольт.
3. Параллельно светодиоду подсоединяют диодный мост – его можно приобрести готовым, а можно самостоятельно сделать из 4 диодов с подходящими характеристиками. Максимальная сила тока моста должна быть выше, чем аналогичный показатель у светодиода. Возможное обратное напряжение – не менее 400 Вольт. Мост подсоединяется в обратном направлении по сравнению со светодиодным элементом.
4. Последовательно конденсатору в цепь вставляют еще один резистор – токоограничительный. Его цель – защитить схему от случайных скачков напряжения в сети на 220 Вольт.

В такой схеме все элементы нагреваются незначительно, что обеспечивает высокую долговечность и надежность.

Схема шунтирования светодиода обычным диодом

Необходимость шунтирования доказана практикой. Теоретическая схема подключения светодиода без дополнительного элемента оказывается несостоятельной.

Рабочая схема включает индикаторный обычный диод с той же полярностью, что и светодиодное устройство. При этом излишне высокое напряжение обратной волны оседает на диодном элементе, а остаточное напряжение светодиод пробить уже не может. Диод монтируют между резистором и светодиодом.

Преимущества и недостатки светодиодных светильников

Непрерывной рост стоимости электроэнергии вынуждает задуматься об экономии. Замена лампочек с нитью накаливания на светодиодные снижает затраты в 10 раз.

Есть и другие достоинства:

• компактность;
• отсутствие нагара;
• быстрое зажигание (без разогрева);
• длительный срок эксплуатации;
• низкая чувствительность к перепадам напряжения;
• простота монтажа;
• высокое качество (если покупать изделия популярного производителя);
• безвредность для окружающей среды.

У светодиодных светильников привлекательный внешний вид, но стоят они дороже всех остальных. Если приобретать дешевые изделия китайского производства, снижается качество свечения и срок эксплуатации.

К недостаткам можно отнести преувеличение некоторых достоинств:

• реальный срок службы не 10-11 лет, а 3-5 (с учетом деградации светодиодов);
• узкая направленность светового луча, требующая установки большого количества светильников;
• необходимость в дорогостоящих драйверах и системах охлаждения.

Расходы на реконструкцию систем освещения никак не компенсируются. Те, кто стали использовать светодиоды в жилых помещениях, утверждают, что к их свечению необходимо какое-то время привыкнуть.

Похожие записи:

Подготовка участка под строительство частного дома Один раз заплатил Долговечная, нескользкая, простая в монтаже Как ровно отрезать трубу болгаркой: методы работы с угловой шлифовальной машиной Пенополистирол под ламинат: разновидности, характеристики, плюсы и минусы Звонок своими руками и схема подключения электрозвонка в квартиру
