Тройная розетка: виды, установка и подключения

Оглавление

Убираем клавиши: как снять выключатель для поклейки обоев

Чтобы снять выключатель для поклейки обоев, потребуются инструменты.

А именно

Отвертка – плюс и минус;
Индикаторная отвертка;
Переносной осветительный прибор.

С помощью минусовой отвертки надо убрать клавиши выключателя, для чего надо установить её острием между рамкой и одной из клавиш, сверху или снизу. Небольшим усилием и применив отвертку как рычаг, надо поддеть клавишу, и помогая рукой вытащить её из пазов. Вторая клавиша убирается уже свободно. При помощи индикаторной отвертки надо убедится в отсутствии электронапряжения, для этого ее нужно приложить обязательно к каждому из электроконтактов. Если выключатель располагается в темном месте, то следует воспользоваться фонарем или другим переносным источником света, чтобы не испортить выключатель и спецоборудование.

Проверяют целостность электроконтактов и наличие на них электронапряжения, после чего делают вывод о том, в рабочем ли состоянии находится устройство. Когда есть надобность в демонтировании выключателя, для наиболее детального осмотра с отключением от электросети, или есть 100% уверенность, что нужна замена устройства, то следует снять не только клавиши, но и рамку-фиксатор, которая в свою очередь держит декоративное обрамление. Чтобы это выполнить, необходим тот же набор инструментов, но если выключатель прикреплен при использовании крестообразных болтов, то в дополнение потребуется воспользоваться плюсовой отверткой.

Рамка-фиксатор располагается сразу под клавишами, и снять её можно используя минусовую отвертку. Она прикреплена на защёлки, они присутствуют на корпусе выключателя, поэтому нужно отверткой поддеть зубцы и рукой потянуть её на себя. После того как получилось открыть и снять можно приступать к отделке помещения. После поклейки надо собрать выключатель. Сборка производится в обратной последовательности.

Виды

При выборе штепсельных розеток обратите внимание на виды устройств, отличающихся по характеристикам и сфере применения. Электрические узлы для подключения штепселя бывают следующих видов

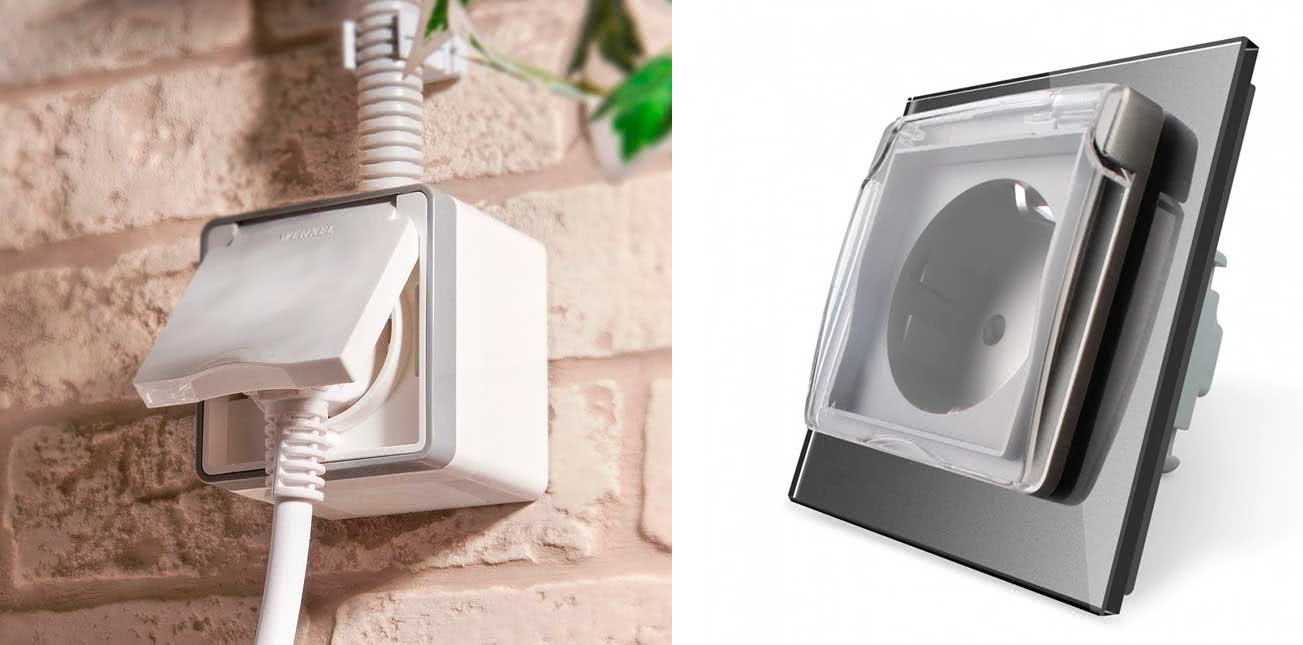

Влагозащищенные

Конструктивно имеют специальную крышку, защищающую электрические контакты от попадания влаги. Предусмотрены и другие конструктивные элементы, исключающие короткое замыкание из-за высокой влажности в помещении, где установлен узел. Устанавливаются на улице, в ванных комнатах, саунах и кухнях.

Влагозащищенные розетки отличаются по классу защиты (IP). При классификации используется две цифры. Первая (1-6) отображает степень защиты от пыли, а вторая (1-8) от влаги. Чем выше этот параметр, тем лучше.

К примеру, розетки класса IP68 применяются в бассейнах, фонтанах, промышленном оборудовании.

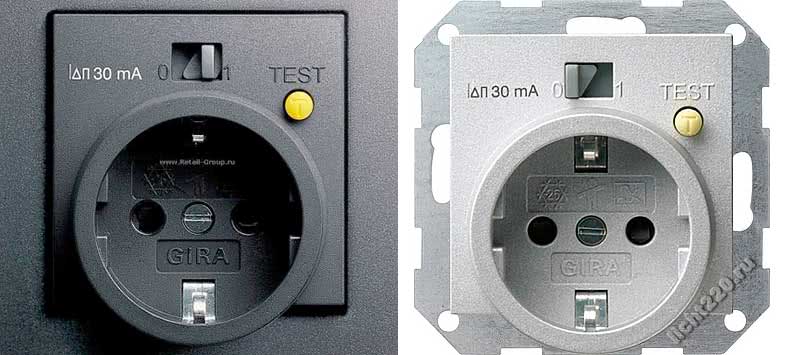

С УЗО

Современные модели часто оборудуются устройством защитного отключения, обеспечивающим снятие напряжения при КЗ или резком увеличении нагрузки.

Рекомендуются для подключения ответственных электроприемников — микроволновок, холодильников и других устройств.

Некоторые модели реагируют на изменение напряжения. В случае превышения или снижения уровня по отношению к уставке происходит отключение.

Со встроенным контроллером времени

Конструктивно имеется счетчик, обеспечивающий снятие напряжения по истечении определенного времени. Уставка устанавливается вручную или задается производителем.

Штепсельное устройство со встроенным контроллером будет полезно там, где необходимо своевременное отключение питания (аквариум, бойлер, котел и т. д.).

По принципу действия устройства бывают:

С механическим контроллером. Напряжение снимается путем ослабления пружинного элемента через заданный временной промежуток. В результате на электроприбор подается напряжение.
С электронным контроллером. Здесь главная функция возлагается на микропроцессор, воздействующий на тиристорный ключ с последующим отключением питания. Особенность изделий состоит в возможности задания нескольких уставок и даже создания графика включений и отключений.

Больше про розетки с таймером https://elektrikexpert.ru/rozetki-s-tajmerom-ustrojstvo-nastrojka.html.

Со встроенным счетчиком

Особенность штепсельных розеток со счетчиком — наличие дисплея, отображающего текущее потребление электроприемника в кВт*ч. Информация отображается с помощью цифр вверху или внизу конструкции.

Вокруг штепсельной вилки может быть подсветка, сигнализирующая об уровне нагрузки. В зависимости от силы тока цвет меняется от голубого (небольшая нагрузка) до красного (максимальный ток).

Универсальная бытовая

Универсальные штепсельные розетки имеют стандартную форму разъемов, позволяющую подключать разные типы вилок. Во многих моделях предусмотрен встроенный USB адаптер для зарядки разных девайсов.

Умные розетки

Особенность смарт-розеток — возможность контроля подачи питания и управления (включения/отключения) с помощью смартфона и установленного на нем приложения.

Применение умных розеток позволяет задавать графики подачи и снятия напряжения, дистанционно проверять факт включения оборудования и решать иные задачи.

Комплектующие для сборки

Можно приобрести тройные розетки, но чаще их собирают вручную из отдельных деталей в один прибор. Возможные проблемы подбора комплектующих:

Цена изделия существенно выше, чем отдельных трёх розеток.
Требования к нему не соответствуют цели установки.

В данном случае выход — самостоятельная сборка из трёх одиночных розеток тройной. Для этого нужны такие детали:

стандартные одинарные розетки равного размера с номинальным показателем силы тока 16 А,
накладная рамка, которая объединяет три сердечника одинарных розеток,
крепёжные элементы, например, шурупы для фиксации декоративной наладки.

Декоративные крышки одинарных розеток не понадобятся, однако их лучше не выбрасывать, а оставить, как комплектующие для одинарных розеток, которые ещё есть в доме, для замены повреждённых или изношенных.

Способ установки проводки и розетки

В зависимости от материала, из которого изготовлена несущая поверхность, проводится выбор способа прокладки линий и монтажа приборов.

В соответствии с требованиями СНиП возможны следующие варианты установки:

Внутренняя. Применяется в зданиях, построенных из кирпича и бетона. При достаточной толщине несущих стен практикуется в домах из пеноблоков. Кабели, монтажные коробки и гнезда заглубляются в основание и заделываются строительным раствором. Коммутации скрыты, в случае их повреждения восстановление питания проводится путем вскрытия каналов или монтажа новой линии. Прокладка проводится только по вертикальным и горизонтальным направлениям. Неправильный вариант — диагональный. Подобный подход к экономии материала, времени и сил запрещен нормативными документами.
Наружная. Используется при электрификации строений из древесины, стеновых блоков из ППУ и гипсокартона. Это правило диктуется требованиями пожарной безопасности и низкой несущей способностью оснований. Нужно точно знать, как подсоединить розетку в таких строениях, чтобы система была работоспособной и прочной. Кабели и точки крепятся на поверхности стен открыто или в каналах.

У каждого способа есть свои плюсы и минусы. Выбор делается на основе анализа всех факторов, относительно нормативной базы и удобства пользования.

Составные элементы

Общее устройство электрической цепи в здании одинаково для конструкций внутреннего и наружного типа.

В них входят следующие элементы:

Вводный щиток. В нем установлены предохранители, коммутационные блоки и пакетные выключатели. Из щитка выходит одна или несколько линий.
Кабели. Расходятся по зданию до конечных точек, которыми являются розетки и клавишные выключатели. Мощные устройства (водонагреватели, электрические плиты) рекомендуется подключать напрямую к пакетникам. Тип кабеля определяется исходя из максимальной нагрузки, создаваемой бытовой техникой. Для разводки на потолок хватает линии с жилами сечением 1-1,5 мм. Для нижнего уровня этот показатель должен быть не меньше 2,5 мм.
Розетки. В зависимости от условий эксплуатации выбираются приборы с двумя или тремя клеммами. Гнезда с заземлением следует ставить в санузле и на кухне. Там, где не планируется использование мощной техники, можно монтировать устройства с фазой и нулем.

Счетчик может устанавливаться внутри квартиры, в подъезде или в специальном ящике на улице.

Тип подключения

Выбор розеток в дом определяется типом проводки, которая в нем установлена. В зданиях различной серии проложены кабели с 2, 3 и 4 жилами. Помочь разобраться, для чего они предназначены, поможет маркировка.

Цвет изоляции соответствует таким характеристикам:

красный (коричневый) — фаза;
синий — ноль;
зелено-желтый — земля.

Если все провода окрашены одинаково, необходимо с помощью индикатора установить их принадлежность.

Перед тем как подключить розетку, нужно определить места для размещения бытовой техники.

Коммутацию можно выполнить следующими способами:

Если земля есть, но не подключена — прикручивается ноль и фаза, желто-зеленый провод отгибается и изолируется.
Подходят две фазы — обе жилы скручиваются и крепятся на один контакт или одна из них перебрасывается на соседнее устройство.
Три фазы. Вариант тот же — по проводам к точкам, ноль соединяет три контакта.

Расключение розеток проводится в тех случаях, когда нужно заменить изделие или провести его обслуживание — зачистить контакты, подтянуть болты, плотнее закрепить в коробке.

На какой высоте устанавливать розетки

Электрические точки нельзя устанавливать, где захочется, основываясь на эстетической или практической стороне вопроса.

Существуют следующие нормы размещения приборов:

Разводка проводов

Для подключения проводов необходимо использовать параллельную схему. В этом случае к каждому имеющемуся проводу подключают по два из дополнительных жил, которые будут направлены на вторую и третью розетки. Далее при помощи индикатора следует определить ноль и фазу, затем отключить электропитание. После этого провода скручивают, передавая их по очереди к другим подрозетникам по отверстиям их задней стенки.

Подключение блока из трех розеток с одним подрозетником требует применение шлейфа. Такого варианта монтажа следует избегать, поскольку он будет менее безопасен, а изделие быстро износится.

Устройство розетки

Розетка — это прибор, с помощью которого осуществляется коммутация потребителей энергии с электрической сетью. Изделия различного типа рассчитаны на напряжение 220 В, 380 В и силу тока до 25 А.

Состоит прибор из таких деталей:

коробка — предназначена для размещения внутренних частей и механизмов, их защиты от воздействия внешней среды;
корпус — служит для крепления и соединения составляющих;
клеммы — для присоединения проводов (клипсы или болты);
контакты (лепестки) — для контакта со штекером питающего кабеля;
прижимное устройство (лапки) — удерживают корпус в подрозетнике;
крышка — закрывает внутренности, выполняет декоративную функцию.

Современные электроточки оснащаются автоматическими стабилизаторами, устройствами защитного отключения (УЗО) и дисплеями.

Я устанавливал тройную розетку, наподобие той, что на последней картинке и предупреждал заказчиков, что долго она не продержится. В итоге, через 2 недели они меня снова вызвали и я им в раздолбанный подрозетник вставлял уже одинарную нормальную розетку. Уж лучше такая с подключенным выносным тройником, чем тройная в один стакан.

Саша

Объясните мне, зачем при установке блока розеток пользуются уровнем? Какая в этом необходимость? Недостаточно ли просто ориентироваться на пол или другую поверхность? На край плинтуса, например.?

Карим

Саша, я обычно так и делаю. Если полы не по уровню, а розетки выставлены в горизонт, то заказчик будет видеть, что это вы криво поставили розетку. Следовательно, лучше опираться на фактический пол, а еще лучше на плинтус

Андрей

Ставил тройные турецкие розетки Vi-ko с планкой на обратной стороне от старых советских розеток (подходят идеально), чтобы розетка не гнулась от зацепов. Работают уже 17 лет. Ничего не болтается и не выпадает. Подключаю пылесос, компьютер, ноутбук, зарядки от телефона и др. Всё отлично.

Оставить комментарий Отменить ответ

Как подключить проходной выключатель Lezard и какую при этом использовать схему.

Как правильно подобрать автомат по мощности нагрузки для квартиры

Как просто и быстро подключить выключатель Viko

Высота и размещение розеток на кухне в современной квартире

Подключение тройных розеток

Розетка встраиваемая тройная и накладное устройство подключается по параллельному принципу:

Рисуется схема, на которой разными цветами помечают нулевой, фазный и заземляющий кабель.
Индикаторной отверткой находят фазу и нейтраль.
Выключают питание от щитка.
Проделывают перемычки от одного розеточного механизма к другому.
Кабель защиты подкидывают на контакты заземления (желто-зеленые).
Ноль (синий провод) и фаза (красный/коричневый провод) подключают к силовым контактам.
Соединения фиксируют при помощи винтов.
Жилы скручивают внутрь короба.
Выравнивают прибор, постукивая по корпусу.

После затягивания винтов-фиксаторов ставят декоративные накладки.

Особенности подключения с заземлением и без

Тройную розетку в один подрозетник при наличии заземления подключают так:

Обесточивание помещения и проверка поступления тока индикаторной отверткой.
Демонтаж старой розетки. Выкручивается центральный винт, ослабляются зажимы, изделие аккуратно вынимается из подрозетника, отключаются или обрезаются провода.
Из ниши удалятся мусор.
С кабеля снимается верхняя изоляция слоем на 20-40 мм с конца и на 3-5 мм зачищается.
Оголенные концы фаз нужно соединить с клеммами и прижать винтами.
Желто-зеленый кабель подсоединяют к заземлению и зажимают винтами.
Розетку ставят на место и фиксируют.

На последнем этапе устанавливается крышка корпуса.

Как выбрать розетку?

Если вы живете один или в семье с уже взрослыми детьми, то проблемы с выбором розетки не будет – вам подойдут обычные. Они не требуют никакого особенного ухода или специальных навыков для их установки.

Но кроме обычных есть и еще несколько видов, о которых стоит знать.

Розетки с защитными шторками. Они необходимы для защиты от удара током – отверстия розетки закрывают специальные накладки, которые открывают только при введении вилки, то есть двух металлических штырьков одновременно. Они могут быть немного неудобны в использовании, но для семей с маленькими детьми необходимы.
Розетки для помещений с повышенной влажностью. На упаковках таких розеток нанесен определенный шифр – IP и цифра. Чем последняя выше, тем выше показатель защиты. Если помещение пыльное или чересчур влажное, то неудобная в повседневной жизни крышечка просто необходима по технике безопасности.
Розетки с выталкивателем – они превосходно подходят для тех, кто часто использует одну розетку для подключения разных устройств. Вместо того чтобы прилагать значительные усилия для вытаскивания вилки, вам достаточно будет всего лишь нажать на кнопку. Располагается она обычно в углу панели.
Розетки с таймерами нужны для семей с детьми или пожилыми людьми. На таких розетках можно программировать включение и выключение электроприбора – это удобно для чайников и подобной техники.
Также есть специальные розетки с индикаторами напряжения – такие есть смысл устанавливать только там, где возможны частые скачки тока и отключения электричества.

Инструкция по монтажу

Итак, схема подключения трехклавишного выключателя света выглядит следующим образом:

От лампочек к распределительной коробке поступают шесть проводов. Из них три соединяются между собой и подключаются к нулевому проводнику (этот рабочий ноль идет от щитка, синего цвета). Те три провода из распределительной коробки, что остались незадействованные, соединяются с выходами прибора. Затем, из распределительной коробки необходимо подключить фазу, которая будет одинаковая для трех источников света. Подключение осуществляется к выключателю. Если предусмотрено заземление, желто-зеленые провода от светильников также нужно соединить между собой. Все соединения рекомендуется осуществлять, используя клеммы WAGO.

Данная схема наглядно показывает, как можно подключить трехклавишный тип выключателя и как при замыкании контакта загорается определенная лампочка:

Трехклавишный выключатель с внутренней стороны выглядит следующим образом: на корпусе подробно описывается и показывается, куда следует осуществить подсоединение каждого провода и куда отвести фазу. Схема прибора сзади выглядит так:

На видео инструкции наглядно показано, как подключить тройной выключатель света к сети:

Тройной прибор может работать по такому принципу: подключение одной лампы к первой клавише позволяет включить первый источник света, вторая клавиша – это две лампы, а третья включает дополнительное освещение, в виде бра. Такое подключение дает возможность комбинировать освещение в комнате до семи видов и сделать это может один трехклавишный прибор.

Также существует тройной расцепитель, который помещен с розеткой в один корпус. Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте. Схема подключения трехклавишного выключателя с розеткой в одном корпусе изображена ниже:

Такая схема имеет небольшое отличие от предыдущей. Разница заключается в том, что в данном случае добавляется нулевой провод, который от распределительной коробки идет к розетке. Этот вариант исполнения применяется в тех местах, где розетка используется нечасто, например, в ванной комнате.

На видео примере ниже предоставлена пошаговая инструкция по подключению тройной модели с розеткой:

Вот и все, что хотелось рассказать вам по данному вопросу. Надеемся, предоставленная схема подключения трехклавишного выключателя света, а также инструкция по монтажу были для вас полезными и помогли самостоятельно выполнить электромонтаж!

Рекомендуем также прочитать:

Системы дистанционного управления освещением
Что такое умные лампы
Схема электропроводки без распределительных коробок

Зачем делать разметку

Если устанавливать одну единственную розетку в бетонной стенке, то по сути разметка не нужна. Нет особенной различия, если она будет размещена плюс-минус сантиметр. Другое дело, если рядом размещены другие розетки и у обладателя помещения «взгляд перфекциониста». У неких людей это развито от природы и если какая-либо вещь выбивается из общей картины, то это будет вызывать раздражение.

Как результат – лучше издержать излишние пару минут, чтоб рассчитать и расчертить на стенке место расположения будущей розетки. В неотклонимом порядке это нужно сделать при монтаже блока розеток, которые будут размещаться впритирку друг к другу. Тут понадобится уровень, правда если в помещении кривой пол, то придется поразмыслить как сделать разметку – по уровню либо параллельно поверхности пола.

Верно изготовленный «чертеж» разметки это горизонтальная леска, на которой отмечены центры отверстий для подрозетников. Чтоб смотреть, не соскочила ли с отметки коронка, разметка должна быть несколько больше ее поперечника. Самый надежный метод вычислить расстояние меж центрами – сложить совместно крышки розеток и замерить расстояние меж их серединами.

Установка подрозетника

Монтаж блока начинается после выбора места расположения конструкции:

После выбора зоны монтажа понадобится подготовить инструменты – уровень, рулетку, маркер или карандаш, перфоратор с насадкой-коронкой и насадкой для проделывания штроб.

Разметка поверхности стены

От правильности разметки зависит геометрия конструкции и удобство организации проводки. Чтобы наметить точки монтажа, отталкивайтесь от количества розеток в блоке. При работе пользуйтесь уровнем – он обеспечит ровность расположения устройства.

Расстояние розетки от пола равняется 20-40 см. Между центрами подрозетников – 72 мм. В противном случае не получится точно посадить декоративную панель. Штробление производится строго по горизонтали или вертикали – лучше нарисовать контур лунки.

Просверливание отверстий в стене

Сделать посадочные места под розетку можно посредством штробирования перфоратором с разными насадками. Для доработки участков используются молоток, зубило и несколько отверток.

Сверление осуществляется поэтапно:

Фиксация подрозетника в бетонной стене

Чтобы подрозетник тройной плотно сидел в гнезде, используется белый алебастр. По причине быстрого схватывания материала смесь готовится небольшими порциями. Густота контролируется визуально.

Посадочную нишу для подрозетника промазывают раствором изнутри и проверяют его крепление. На плотной смеси изделие будет сидеть прочно. Если оно проваливается, добавляют еще алебастра и наносят состав повторно. После установки раствор должен просохнуть 2-3 часа. Наружный пласт материала выравнивается наждачной бумагой.

Разводка проводов

Подключите розетку

Если розетка без заземления, провода можно подключать в любом порядке. Скорее всего, обозначений на ней не будет, но по правилам фаза должна быть справа, а ноль — слева.

В розетке с заземлением провода также допускается менять местами, но желательно располагать фазу к контакту L, а нулевой проводник — к контакту N.

Заземление обязательно следует подключать к контакту с обозначением ⏚ или PE! Если маркировки нет, то к центральному контакту, ведущему к характерным усикам внутри розетки.

Возьмите новую розетку и снимите с неё крышку. Ослабьте зажимные винты контактов, затем поочерёдно вставьте в них проводники в соответствии с маркировкой и тщательно затяните. Следите, чтобы в зажим попала именно зачищенная часть провода, а не изоляция.

Подключение стационарных двойных розеток

Стационарная двойная розетка изнутри представляет собой пластину с двумя парами контактов. Во многих моделях не предусмотрено деление на верх и низ, а потому разобраться, что и куда подключать, не так уж и легко. Располагаются контакты в такой двойной розетке сверху и снизу, и есть два варианта подключения – правильное и неправильное.

Первый вариант не предпочтительный, а единственно возможный. Чтобы все сделать правильно, вам нужно подключить провода к разным токопроводящим пластинкам. Иначе, в неправильном случае, вы подсоедините фазу и ноль к одной пластинке, что во время включения электричества приведет к короткому замыканию.

Подключение двойной собранной розетки происходит по такому же принципу.

В этом случае понять, как подключить двойную розетку, несложно – такие модели тоже не очень редки – они представляют собой всего лишь две одинарные розетки, по прихоти строителей оказавшиеся вплотную друг к другу. Подключать их нужно точно так же, как и одинарные розетки, в этом нет вообще никаких отличий.

Но может случиться так, что провода проведены только к одной такой одинарной розетке – в таком случае потребуются некоторые усилия. Вам потребуется создать перемычку и перебросить провод из одной коробки в другую, а после уже присоединять их параллельно.

В любом случае, теперь вы знаете, как подключить две розетки. Но если вы не уверены, что сможете все сделать правильно, лучше вызвать специалиста, ибо короткое замыкание вам точно не нужно.

Виды тройных розеток, розетки с выключателем

Поскольку речь идет о квартире или о доме, то есть о внутренних помещениях, мы не станем говорить о розетках для улицы и внешних устройствах. оставим их на потом, поскольку и в многообразии встроенных розеток потеряться можно запросто. Конструктивных решений таких розеток есть немного, но конфигураций — тьма. Конструктивно она может быть выполнена на одном каркасе и с одной крышкой, а может быть быть разнесенной на три отдельные розетки с общим корпусом-крышкой.

Отдельного внимания достойны розетки с выключателем. Встроенные конструкции для трех потребителей встречаются крайне редко, но выключатель на розетке может обесточить часть цепи, когда есть уверенность, что он не будет использована долго, тем самым можно исключить появление коротких замыканий или других неприятностей во время отсутствия хозяев.

Специфика параллельного подключения

Особенность параллельной схемы подключения розеток, иначе называемой «звездой», заключается в отдельном подсоединении к щитку каждой розетки. Третье вполне обоснованное название «бескоробочная», т.к. предполагает возможность отказа от распаечной коробки. Способ активно практикуется в странах Европы, а у нас применяется для обеспечения отдельной линией мощных потребителей чаще всего в комплексе с шлейфовой технологией.

Один из вариантов параллельной схемы демонстрирует подборка фото:

Галерея изображений

Фото из

Шаг 1: Скрытая прокладка кабеля по параллельной схеме

Шаг 2: Подготовка спаренного подрозетника к установке

Шаг 3: Крепление подрозетников в подготовленной стене

Шаг 4: Выравнивание стены вокруг установленных подрозетников

Шаг 5: Удаление общей изоляции кабеля

Шаг 6: Удаление изоляции с ноля, фазы и земли

Шаг 7: Параллельная установка розеток

Шаг 8: Установка и фиксация общей лицевой панели

Плюс «звезды» в обеспечении максимальной степени безопасности. Веское преимущество заключается в создании возможности управлять по отдельности крупными энергетическими потребителями, что в приоритете для силовой разводки для «Умного дома», например. Минус схемы кроется во внушительных затратах труда электромонтажника и в почти троекратно увеличенном расходе кабеля.

Параллельную схему также используют для подключения силовых трехфазных розеток, которые будут запитывать мощные электроприборы. При этом сечение жил, питающих такие потребители, должно быть как минимум 2,5 кв. мм.

Для большей надежности они должны располагать небольшим запасом по току. Это позволит компенсировать фактическое отклонение от указанного производителем диаметра от их номинального значения, чем часто «грешат» представленные на современном рынке изделия. К тому же такое решение обеспечит возможность работы оборудования в режиме перегрузки.

Такой способ установки выгоден тем, что работоспособность каждой отдельной точки не оказывает влияние на функционирование остальных участников цепи. Для бытовой техники такая схема считается наиболее стабильной и безопасной.

Параллельный способ подключения розеток обеспечивает независимость каждой точки электропитания: сколько бы розеток в цепи не присутствовало, напряжение будет сохраняться равномерным

Подключение трехфазной розетки, оснащенной заземлением, выполняют с помощью отдельной четырехжильной проводки. Кабель, включающий три фазы, заземление и ноль, идет напрямую от щита.

Предназначение провода проще всего определить по цвету изоляции:

«фаза» — провода с белым оттенком;
«нуль» — изоляция окрашена в синий цвет;
«заземление» — оплетка желто-зеленого цвета.

Заземление – по сути, защитный ноль. Чтобы он оставался таковым, необходимо обеспечить его надежное и постоянное соединение на протяжении всей линии.

Для соединения проводов и подключения к розетке первым делом укорачивают их концы. Применение бокорезов позволит максимально аккуратно выполнить работу. Конец каждого провода на 15-20 мм зачищают от внешней изоляции с помощью острого ножа.

Соединение проводов выполняют в такой последовательности:

С розетки снимают пластиковую защитную крышку.
Зажимные винты откручивают на 5-6 мм. Те же манипуляции проделывают с винтом и на клемме заземления.
Зачищенные концы проводов поочередно заводят в коробку с учетом положения вводных клемм и укладывают в соответствующие гнезда.
Гнезда с уложенными проводами плотно затягивают винтами.
Подрозетник с подключенными проводами вставляют в стеновую нишу и фиксируют боковыми зажимами.

Для получения более надежной сборки некоторые мастера оголенные концы жил сворачивают в виде петли или кольца так, чтобы их диаметр соответствовал размеру ножек винтов. После этого каждый винт поочередно откручивают, оборачивают его основание проводным кольцом и плотно затягивают.

Схему применяют не только для запитки отдельно расположенных розеток, но и для подключения блоков, включающих две и более точки

При подключении розеточных блоков все преимущества схемы сохраняются. Единственное – процесс подключения отнимает чуть больше времени и сил.

Увеличенные затраты — не аргумент для тех, для кого в приоритете безопасность. Если смотреть на ситуацию более глобально, то иногда лучше сразу вложить больше средств и усилий, обустроив автономную силовую линию для розетки. Тогда не придется каждый раз задумываться над тем, можно ли задействовать точку для подключения того или иного электроприбора.

Определение места установки

Где поставить блок розеток? Учитывается и удобство, и эстетика, и безопасность. Но необходимо учитывать и правила безопасности и технической эксплуатации. Если смотреть на европейские стандарты, то расстояние между полом и таким блоком должно составлять 20−40 см, по советским — 100−120 см. Возможно, место будет зависеть и от способа установки. А она бывает:

наружная;
внутренняя.

Наружная используется в старых постройках, в производственных, нежилых помещениях. Производится непосредственно на стену. Кабель или провода укладываются в лоток из негорючего материала.

В новых домах и в помещениях после ремонта, как правило, устанавливается внутренняя или скрыта проводка, как и розетки с выключателями. В любом случае провода от распределительной коробки до розетки должны прокладываться строго вертикально или горизонтально. Это необходимо учитывать при выборе места, чтобы потом не пришлось огибать препятствия.

Выбор и монтаж тройной розетки своими руками

Убираем клавиши: как снять выключатель для поклейки обоев
