Как правильно подключить выключатель двухклавишный legrand

Компания Legrand

Интернациональная компания Legrand, штаб-квартира которой расположена в городе Лимож (Франция) была основана в 1866 году и изначально занималась изготовлением столового фарфора

Однако впоследствии компания перешла на выпуск фарфоровых изоляторов (1904), а затем сфокусировала внимание на производстве электрофурнитуры (1949). С тех пор, непрерывно развиваясь, небольшое предприятие превратилось в крупную интернациональную компанию с филиалами, расположенными более чем в 60 странах мира

Изготавливают на ее предприятиях широкий спектр продукции электротехнического назначения, начиная с розеток и заканчивая созданием сложных технических решений для электрических и информационных сетей.

Legrand – единственная компания, предлагающая российским предприятиям и торговым организациям полный комплекс электрооборудования, разработанного с учетом новейших научно-технических достижений и отвечающих требованиям международных стандартов.

Проходной выключатель

Любой электрик знает, что обычные переключатели работают по принципу прерывания цепи тока. Переходные модели отличаются от них в этом плане, поскольку они оснащены тремя контактами, позволяющими выполнять переключение устройства. В свою очередь, у двойного проходного выключателя предусмотрено 6 подобных контактов.

Среди плюсов, которыми обладают переходные выключатели, основным является то, что с их помощью можно выключать и включать свет из различных мест.

Область применения проходных выключателей

Современные проходные переключатели получили распространение в нескольких областях:

  • Лестницы. Обязательным для них условием является то, что выключатели должны быть установлены на первом и втором этаже. Это даст возможность включить свет на одном из этажей, после чего, когда человек поднимется или спустится, он сможет выключить свет, используя уже другой проходной выключатель.
  • Спальные комнаты. В этих помещениях переключатели подобного типа устанавливают при входе в комнату и рядом с кроватью. Такой вариант обеспечивает немало удобства, поскольку человеку не придется вставать с кровати и идти к входу, чтобы погасить или включить свет.
  • Коридоры. Особенно удобны проходные переключатели для коридоров, которые имеют большую протяженность, поскольку они могут быть установлены в самом начале и в конце.
  • Дачи. Здесь польза от использования переходных переключателей заключается в том, что у владельца появляется возможность обеспечить освещение двора и дорожек.

Проходной выключатель: схема подключения

Если рассматривать принцип работы проходного переключателя, то это схоже с переключением стрелок железнодорожных путей, поскольку они начинают работать вне зависимости от того, в какое положение переведены. Дело в том, что здесь используется переключение с одной линии на другую.

Если рассматривать более подробно схему подключения проходного переключателя, то она заключается в следующем. Имеется два переключателя, где на один подается фаза, с другого она переводится на светильник, связь между ними обеспечивается специальным проводом или кабелем. Однако чаще всего их оставляют разъединенными, так как здесь применяется вариант с распределительной коробкой, в которой их размещают, при этом от каждого выключателя отводится три провода, из которых два соединяются друг с другом.

Бывают случаи, когда к переходным переключателям может быть подведено большее количество проводов, однако схема подключения остается прежней. Правда, здесь все же будут присутствовать определенные различия, заключающееся в том, что первые два кабеля будут предусматривать лишь один входной контакт и два выходных. Наращивая число кабелей, владелец столкнется с необходимостью увеличения количества входных и выходных контактов, которые придется увеличить до двух. Подобное решение позволит создать перекрестное подключение двух линий.

Популярные серии и классификация

Компания Legrand предлагает потребителям большое количество самых разнообразных выключателей. Все они разбиты на серии, которые отличаются друг от друга как по функциональным возможностям, так и по внешнему виду. Наиболее популярны среди них серии:

  • Valena и Valena Life – одно- и двухклавишные выключатели и переключатели классической (квадратной) формы, выполненные в цветах «алюминий», «белый», «слоновая кость». Часть моделей оснащена подсветкой. Изделия серии Valena Life отличаются изящно изогнутой формой клавиш, что позволяет включать свет легким прикосновением пальца.
  • Galea Life – влагозащищенные модели, входящие в эту серию одно- и двухклавишных изделий, отличаются строгим дизайном и оригинальной расцветкой (темная бронза, титан, перламутр и др.). Многие из них оснащены подсветкой или индикацией.

Все выключатели и переключатели Legrand классифицируют по функциональному назначению, виду монтажа и способу управления.

По функциональному назначению выделяют такие группы изделий:

  • Выключатели – устройства, оснащенные одной или несколькими парами контактов. Во включенном состоянии эти контакты замкнуты (освещение активировано), а в выключенном – разомкнуты (освещение выключено). Как правило, выключатели размыкают только контакты, к которым подключены фазные провода, однако встречаются и двухполюсные варианты – в них контакты разрывают и нейтральный («нуль») провод.
  • Переключатели – устройства, в работе которых используется три и более контакта. В положении «Включено» замыкаются между собой первый и второй контакты, а в положении «Выключено» – первый и третий. Переключатели, оснащенные тремя контактами, иногда называют «переключателями на два направления». Используют их, как правило, в тех случаях, когда освещением управляют с двух мест.
  • Перекрестные переключатели – устройства, переключающие две отдельные линии накрест (при переключении фаза и «ноль» меняются местами). Такие переключатели называют еще «промежуточными» – в схемах управления освещением их устанавливают между переключателями на два направления, что позволяет включать источники света с трех и более мест.
  • Автоматические выключатели – устройства, предназначенные для защиты источников света от перенапряжения или короткого замыкания.

По виду монтажа выключатели/переключатели разделяют на накладные и встроенные.

  • Накладные применяются с открытым видом электропроводки.
  • Встроенные предназначены для использования при скрытой прокладке электрических проводов. В отличие от моделей накладного вида их исполнительный механизм прячется в специально выполненное углубление на поверхности стены.

По способу управления выключатели/переключатели бывают:

  • кнопочные;
  • сенсорные;
  • клавишные;
  • реагирующие на движение людей.

Внедрение инновационных технологий позволили разработчикам компании Legrand создать исполнительные механизмы:

  • приводимые в действие легким касанием руки (модели сенсорного типа);
  • активирующие освещение при появлении и выключающие его при отсутствии людей в помещении (устройства, оснащенные инфракрасными датчиками).

Модели с кнопочным управлением, появившиеся сравнительно недавно, удобны в эксплуатации и способны привнести в интерьер помещения определенную оригинальность и элегантность. При этом их использование потребует от пользователя некоторого времени для привыкания.

Особенности и преимущества электрофурнитуры Legrand

Электроустановочные изделия производства компании Legrand пользуются устойчивым спросом во всем мире. От существующих аналогов они отличаются высоким качеством изготовления, развитой функциональностью, простотой монтажа и удобством эксплуатации. Отличительной чертой этой торговой марки является также стильный и элегантный дизайн. При этом все без исключения электроустановочные изделия, выпускаемые на предприятиях компании, обладают высоким уровнем:

  • электробезопасности;
  • отказоустойчивости;
  • пожаростойкости;
  • энергосбережения.

В России компания Legrand предлагает потребителям электрофурнитуру, с помощью которой легко придать офисным и жилым помещениям современный и привлекательный вид. Для их изготовления используются только высококачественные материалы (фарфор, металл, стекло, пластмасса и пр.) с широкой цветовой гаммой, что позволяет подобрать необходимые установочные изделия под интерьер любого помещения.

Принцип действия

Перекрестное устройство может работать только при переключении полярности питания, например, когда нужно производить реверс электродвигателя. Здесь принцип действия предельно прост: если подать напряжение на вход, при переключении клавиши на выходе будут меняться местами «плюс» и «минус».

Фактически устройство является переключателем линий — поочередно отключается одна и включается другая. Его всегда устанавливают между ПВ. Устройство содержит по паре входных и выходных контактов. В одном положении клавиши первые провода входа и выхода замкнуты между собой. Соответственно, также замкнуты вторые. При переключении клавиши первый провод входа замыкается на второй выхода, а второй входной — с первым выходным

Важно только правильно подключить контакты, иначе система будет работать неправильно

Инструкция по подключению перекрестного выключателя

Работа выполняется в несколько этапов:

  1. Разработка электрической схемы соединений.
  2. Прокладка штроб.
  3. Монтаж в стену распределительной коробки. Ее размеры должны обеспечить создание не менее 7 соединений, а также прохождение других проводов.
  4. Отключение подачи тока к месту установки автоматом в электрощите управления.
  5. Прокладка кабеля от распределительной коробки к щитку, выключателям и светильникам.
  6. Подключение нулевой жилы к контактам ламп.
  7. Подключение фазной жилы к контакту первого проходного выключателя, и далее согласно схеме. Провода между выключателями следует подключать строго парами.
  8. Подключение контактов с последнего ПВ к лампам через распределительную коробку.

Если подключения производили без маркировки, можно найти парные провода ПВ. Для этого сначала подключаются к сети крайние ПВ, а затем, переключая клавишу каждого, индикаторной отверткой находятся фазы на двух из четырех проводов, которые идут на выход. Остальные два провода следует подключить к его другой паре клемм.

«Страшилки» и мифы о выключателе с подсветкой

Чтобы понять так называемую «проблему», рассмотрим различные типы индикации. Она бывает неоновой и светодиодной. Принципиальной разницы в энергопотреблении нет, обе схемы расходуют не более 1 Вт мощности. Неонки бывают двух цветов: оранжевый (красный) или зеленый, в зависимости от газа в колбе. Светодиод может быть любого цвета, хоть динамически меняющий оттенок (RGB).

  1. Дополнительное потребление электроэнергии. Отчасти это утверждение верно. Светодиодная схема подсветки расходует около 1 Вт энергии. За месяц набегает 0.5–0.7 киловатт/часов. То есть, пару рублей за комфорт (с каждого выключателя) заплатить придется. Аналогичные затраты у неоновой лампы. Там энергия расходуется в основном на ограничительный резистор.
  2. «Установили подсветку — теперь в темноте горят выключенные лампы!» И это правда. Лампы старого образца (накаливания и галогенки) исправно гаснут при выключении. Но ими уже никто не пользуется. Проблема касается экономных люминесцентных газоразрядных ламп (они периодически вспыхивают), и светодиодных светильников с недорогой схемой управления (слабое свечение).

Первый вариант постепенно становится неактуальным.

LED светильники постоянно дешевеют, единственное преимущество экономок (цена) теряется. Что касается светодиодных ламп — можно купить более дорогие экземпляры, с диммируемым блоком питания. Такие лампы могут менять яркость свечения при подключении через регулятор: так называемый «диммер». Заодно в блоке питания решен вопрос с паразитным свечением, если применяется выключатель с подсветкой.

Информация об этом есть в инструкции к светильнику.

Если с первым мифом (дополнительный расход энергии) надо смириться: вы просто платите небольшую сумму за удобство, то вторая «проблема» имеет несколько путей решения. Об этом вы узнаете из нашего материала.

Нюансы подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

  • согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
  • для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
  • перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

  • снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
  • в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
  • таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

  1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
  2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
  3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
  4. Те же операции проделываются со вторым выключателем.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Как подключить духклавишные выключатели с подсветкой Legrand Etika 672404, 672204, 672304, 672604

смотрите на схемах приведенной ниже.

Схема подключения выключателя Legrand Etika в режиме индикации

(лампа в выключателе свечением показывает, что нагрузка включена).

Схема подключения выключателя Legrand Etika в режиме ночной подсветки

(лампа в выключателе свечением помогает, найти выключатель в темноте).

При выборе выключателей для освещения жилых помещений, мы всегда сталкиваемся с дилеммой: покупать обычный выключатель света, или с подсветкой? Любой производитель, тот же популярный legrand, предлагает одни и те же модели, как с индикатором, так и без него.

Для чего нужен выключатель с подсветкой? Возможно, это звучит странно, но для чистоты стен. Всякий раз, нащупывая в темноте клавиши, мы постепенно засаливаем стены вокруг, и создаем потертости на покрытии. Разница в цене небольшая, при этом подключение выключателя с подсветкой, очевидно, дает определенные преимущества. Почему же многие покупатели отдают предпочтение традиционным моделям?

Дело в том, что существуют распространенные «страшилки» и мифы про негативные стороны подсветки

Какие бывают выключатели?

Существует много признаков, на основании которых можно классифицировать выключатели:

  • функциональность;
  • дизайн;
  • метод монтажа и пр.

Обязательным требованием, которому должно удовлетворять это приспособление, является использование для его создания ударопрочного материала высокого качества, который должен отличаться наличием гладкой поверхности. Для установки выключателей рекомендуется выбирать такие места, в которых к ним будет легко добраться. Подобные приспособления предназначены для эксплуатации в цепях скрытой и открытой электропроводки.

Сегодня немало представлено в продаже переключателей, которые имеют различное оформление и схему подключения. Наибольшее представительство имеют устройства, выполненные в классическом варианте. В то же время можно найти модели, благодаря которым можно придать интерьеру помещения необычный облик.

Благодаря широкому разнообразию в плане цветового решения выключателей, любой потребитель может подобрать для себя такое устройство, которое будет прекрасно гармонировать с мебелью, обоями и иными предметами интерьера. Особую группу образуют выключатели, оснащенные декоративными сменными панелями. Оценить все преимущества потребитель сможет уже сразу после установки выключателя. Именно по завершении монтажных работ, выполненных согласно схеме, выключатель может быть оборудован различными накладками.

Принято выделять следующие типы переключателей:

Мы же уделим внимание проходным переключателям, которые рассчитаны на подключение одной световой группы из двух и более мест

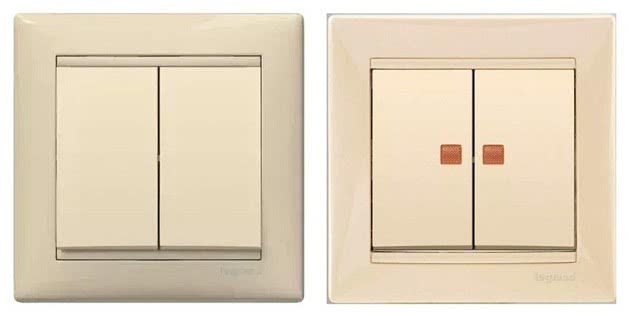

Двухклавишный выключатель с подсветкой

Подключение двухклавишного выключателя Легранд в простейшем случае производится по классической схеме. В нижней части его корпуса имеется входной рабочий контакт, к которому подводится фазный провод. В то же время сверху от него «отходят» два проводника – каждый к своему осветителю или группе лампочек.

Нередко эти провода прокладываются до распределительной коробки, откуда их разводят по нужным нагрузкам. В ряде случаев в качестве таких нагрузок используются заранее сформированные группы осветителей.

Особенности подключения подсветки

Подсветку, имеющуюся в некоторых моделях от Легранд, принято подключать параллельно разомкнутому контакту, что вызывает ее свечение после выключения осветительного прибора. Единственным недостатком такого включения является не очень приятное мигание энергосберегающих ламп, возникающее из-за попадания на них небольшой части напряжения. С лампами накаливания и их галогенными аналогами такого эффекта не наблюдается.

Порядок демонтажа лампочки подсветки

Для отключения мешающей пользователям встроенной в клавишный прибор подсветки потребуется:

  1. Выключить вводный автомат на квартирном щитке.
  2. Снять корпус и декоративную крышку выключателя и обеспечить доступ к светодиоду (неонке).
  3. Взять отвертку и ослабить винтовое крепление проводов, соединяющих лампочку с двумя контактами выключателя.
  4. Удалить ее вместе с ограничивающим резистором.

После всех этих операций светодиодный осветительный прибор, управляемый выключателем, перестанет мигать в выключенном положении.

Сферы применения двухклавишных выключателей

Для решения проблемы длинных коридоров фирмой разработаны не только проходные, но и так называемые «перекрестные» двухклавишные модели, входящие в состав системы управления светом из трех точек. Перед тем как подключать выключатели от Legrand этого типа потребуется разобраться с их устройством и схемой включения. Как проходные, так и перекрестные модели из ряда Cariva, Life и др. имеют несколько групп коммутируемых контактов, посредством которых удается реализовать нужную функцию.

При нажатии клавиши каждый из двух механизмов, входящих в комплект выключателей, замыкает одну из соединительных линий, размыкая одновременно другую. Указанный порядок работы позволяет реализовать раздельное управление осветительным прибором с помощью двух различных переключателей, разнесенных на значительное расстояние.

Самым наглядным примером их применения является установка одного из выключателей во входном тамбуре в подъезде, а второго – на каждой лестничной площадке.

При входе в здание пользователь одной клавишей включает освещение на всех площадках, а при подходе к своей квартире – выключает его.

Нюансы подключения выключателей от Легранд

При рассмотрении особенностей монтажа двухклавишных выключателей от Легранд особое внимание уделяется следующим важным деталям:

  • согласно инструкции для проходных моделей типа Quteo, Etika и других при их установке применяются распределительные коробки открытого или закрытого типа;
  • для соединения проводов в них используются специальные зажимы типа «орех» либо они крепятся посредством винтов, входящих в комплект каждого изделия;
  • перед монтажом выключателя в открытом исполнении для него подготавливается пластиковая или деревянная подложка, на которой удобно крепить корпус.

При необходимости убрать подсветку с выключателя сделать это лучше до его установки.

Перед монтажом проходных выключателей из серии «Этика» и им подобных необходимо основательно подготовиться к рабочим операциям. Для этого потребуется:

  • снять с корпуса декоративную рамку и клавиши – в них предусмотрены специальные пазы;
  • в паз вставить отвертку с тонким жалом, а затем с усилием нажать в нужную сторону;
  • таким же образом удалить рамку изделия.

По завершении всех подготовительных операций выключатель полностью готов к монтажу.

Непосредственная установка

Установку проходных изделий рекомендуется проводить в следующем порядке:

  1. Перед тем как устанавливать каждый из выключателей, с линии снимается электропитание – отключается вводный автомат.
  2. Корпус первого выключателя размещается в монтажной коробке и надежно фиксируется в ней.
  3. К его контактам с двух сторон подводятся уже проложенные проводники, которые соединяются согласно прилагаемой инструкции.
  4. Те же операции проделываются со вторым выключателем.

На завершающем этапе монтажных работ на уже установленные приборы возвращаются декоративная рамка и двойная клавиша.

Выключатель Легранд двухклавишный ничем не отличается от обычного клавишного устройства. Известные модели этого прибора Life, Quteo или Valenon интегрируются с бытовой электропроводкой точно таким же образом, как и отечественные изделия. Проблемы, связанные с особенностями их монтажа, легко решаются после ознакомления с инструкцией по применению.

Далее здесь приводится документация производителя на механизмы управления: выключатели, переключатели серии Valena

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Кликните на изображение для увеличения

Вы можете купить у нас розетки и выключатели Valena от Legrand

Когда человек оказывается в помещении, в котором уровень освещенности доставляет дискомфорт, он пытается включить свет. Для этого существует специальное устройство, называемое выключателем. Многие из нас ассоциируют его с приспособлением, которое не заслуживает особого внимания. Однако если познакомиться с выключателем поближе, то выяснится, что он имеет свои секреты.

Далее вы сможете ознакомиться с важными особенностями, касающимися выключателей разных типов, а также сферы их применения. Также благодаря этой статье вы получите представление о том, каким образом выполняется их подключение. Ознакомившись с представленным материалом, вы сможете достаточно легко произвести монтаж выключателя в любом помещении

Однако в обязательном порядке необходимо соблюдать меры предосторожности во избежание неприятных ситуаций

Заключение

Несмотря на то что двухклавишный проходной выключатель legrand является довольно простым устройством, схема его подключения предусматривает свои особенности. Именно ее следует учитывать при установке, чтобы избежать проблем в процессе пользования выключателем. Каждый квалифицированный электрик знаком со всеми этими нюансами, поэтому, поручив ему эту работу, вы избавите себя от ненужных проблем.

Однако если вы обладаете хотя бы минимальными знаниями в области электрики, то вы сможете разобраться сами, каким образом подключить двухклавишный проходной выключатель legrand.
