Обрешетка под профнастил: выбор, расчет, технология установки

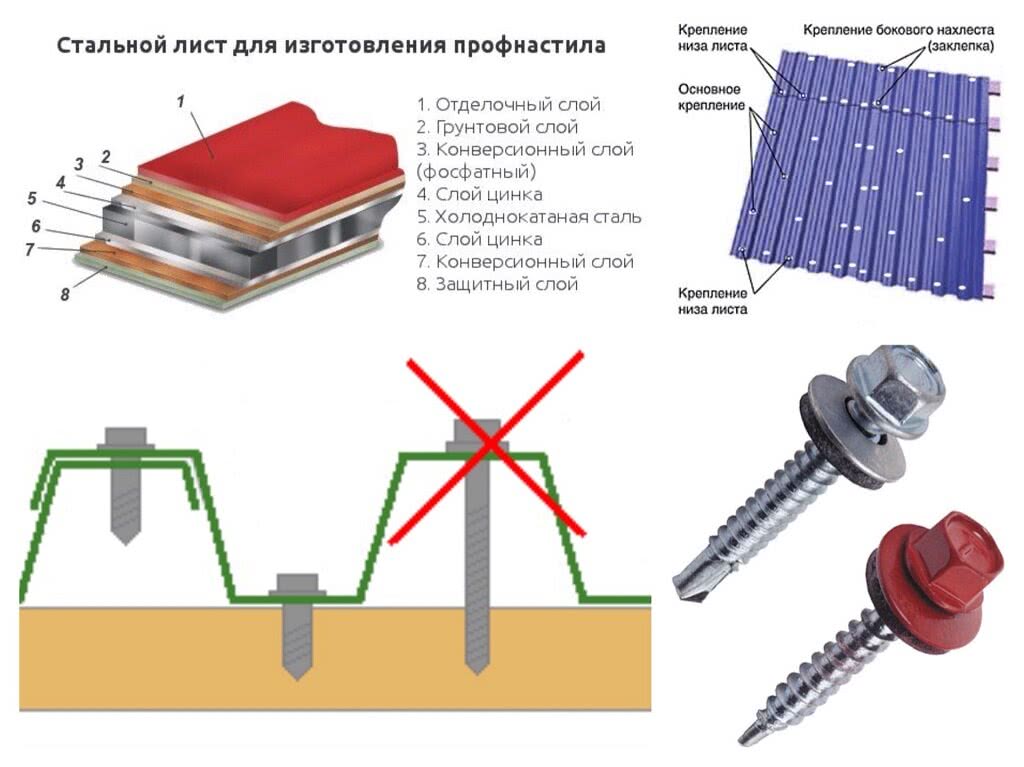

Схема крепления профлиста саморезами на крыше

Профилированные листы закрепляются к обрешетке через нижнюю часть волны. При этом вдоль конька и карниза саморезы следует вкручивать в каждую впадину.

Схема крепления листа.

Схема крепления предполагает, что в рядах, находящихся вдоль фронтонов, лист необходимо закреплять на каждую доску обрешетки, то есть шаг крепежа равен шагу обрешетки. В центральной части ската листы прикручивают на 5-7 саморезов на каждый квадратный метр.

При креплении доборных элементов нужно выдерживать такой промежуток между саморезами:

• конек — в каждый гребень профлиста;
• фронтонные планки — каждый 30 см;
• пристенные профили — через 20-30 см.

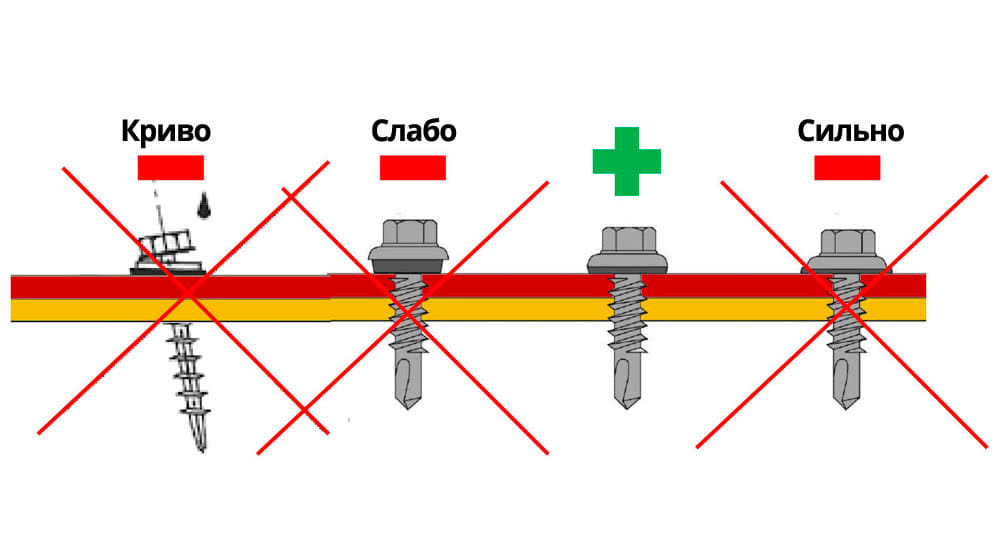

Во время вкручивания саморезов применяется шуруповерт или дрель со специальной насадкой. В процессе выполнения обязательно следует ограничивать крутящий момент. Необходимо, чтобы у закрученного самореза резиновая прокладка была немного расплющенной и выступала за края шляпки на 1 мм.

Как правильно закручивать кровельные саморезы.

Технология крепления профнастила посредством саморезов при обустройстве крыши

Чтобы прикрепить профнастил к каркасу, используют оцинкованные либо цветные саморезы и шайбы из полипропилена. Диаметр элементов может варьироваться от 48 и до 63 миллиметров. Длина тоже бывает разной. Главное, чтобы длина резьбовой части была на 3 миллиметра больше, нежели ширина соединяемого материала. Оптимальное количество саморезов на один квадратный метр составляет примерно семь штук, но для надежности создаваемого крепления следует брать не менее восьми элементов.В торцах ветровая нагрузка значительно выше. Здесь шаг установки крепежных элементов следует уменьшить. Саморезы вкручивают перпендикулярно. Никаких отклонений и перекосов быть не должно. Специалисты советуют вкручивать метизы в волну, которая прилегает к прогонам либо обрешетке. Таким образом, обеспечивается максимальная надежность создаваемого соединения. Следует учитывать то, что проводить вкручивание саморезов следует только тогда, когда листы профнастила уложены с правильным нахлестом. Осуществление крепление по нескольким фрагментам приведет к деформации укладываемой кровли.

Что необходимо учитывать при вкручивании крепежа?

Основная трудность, с которой может столкнуться домашний мастер, обустраивающий кровлю из профнастила, является контроль за прикладываемой силой. Если перестараться, то можно повредить материал и свести к нулю всю проделанную работу. Не до конца закрученные саморезы не смогут обеспечить надежности крепления. Чтобы избежать негативных последствий, вкручивать саморезы необходимо с четким соблюдением глубины. Осуществлять контроль позволяет резиновая прокладка. Когда она находится от поверхности кровли на 1 или 2 миллиметра, значит, крепеж вошел правильно и сидит на своем месте. Кроме того, вкручивать саморезы следует с использованием дрели с мягким пуском либо шуруповертом.Укладка листов профнастила должна осуществляться с постепенным продвижением вверх. Полотно первого ряда должно выступать примерно на 5 сантиметров от края крыши. Это делается для защиты строения от талой воды после выпадения снега и дождя.

Чего нельзя делать?

Правильная технология крепления профнастила саморезами предполагает использование резиновых прокладок, которые обеспечивают прекрасную герметичность и препятствуют проникновению влаги в места соединения профнастила с обрешеткой. Допускается использовать стальные клепки, но не алюминиевые. Последние не позволяют обеспечить высокой прочности монтажа.Не рекомендуется применять сварку. Высокие температуры приводят к выгоранию как полимерного, так и цинкового покрытий, которые придают крепежу защитные свойства. Это приводит к тому, что листы профнастила становятся уязвимыми к коррозийному воздействию. Ни в коем случае нельзя экономить на крепежных элементах, заменяя саморезы на гвозди.

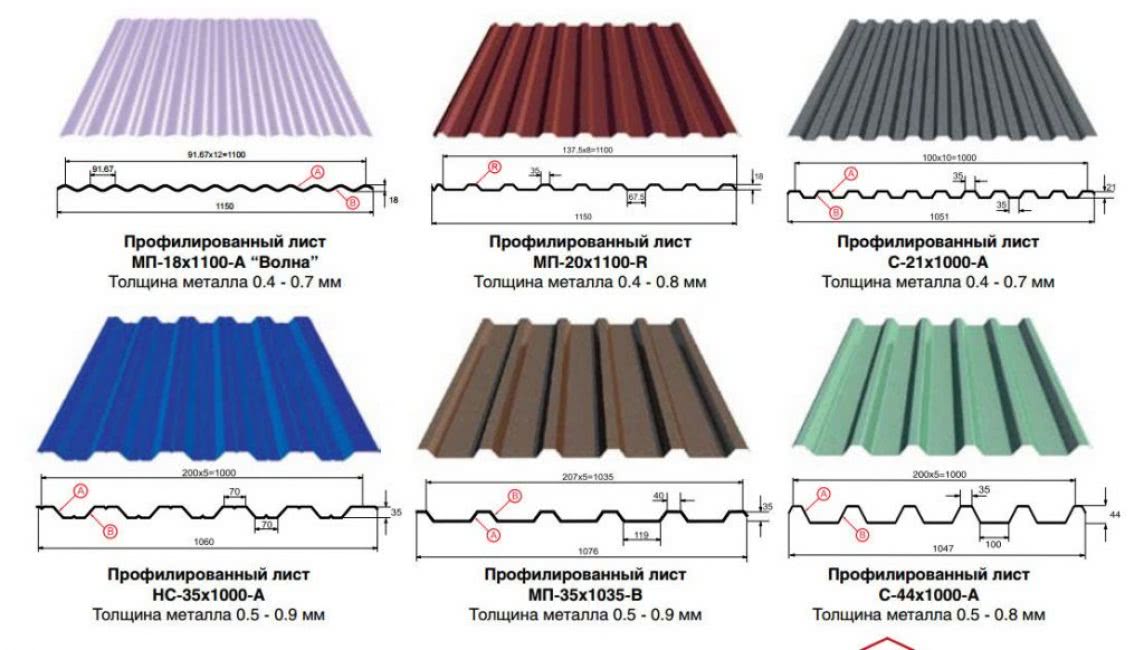

Виды материалов для обрешетки под профнастил

Простой монтаж материала позволяет использовать его при самостоятельном сооружении крыши дома. При правильном обустройстве основания под покрытие процесс его монтажа не вызовет никаких трудностей. Главное — правильно сделать обрешетку, рассчитать промежуток между элементами и подобрать качественный материал.

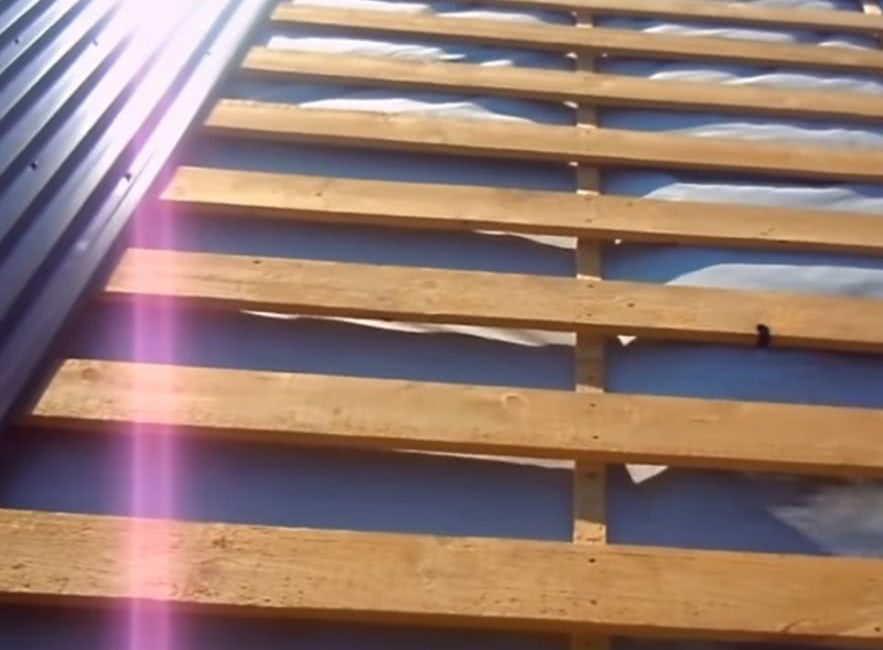

Под обрешеткой принято понимать основание под кровельный материал, выполненное из металлического профиля или деревянных реек, укладка которых выполнена в перпендикулярном направлении относительно стропил.

Обрешетка принимает на себя нагрузку от кровельного покрытия, распределяя ее между стропилами, что помогает избежать преждевременной деформации крыши. Монтаж профлистов может выполняться на сплошную обрешетку или выполненную с определенным шагом в зависимости от технических характеристик материала.

Как крепить

Надежное закрепление профнастила подразумевает предварительное изготовление каркасной конструкции из металлического профиля или деревянных брусьев. Чтобы закрутить саморезы в нужных стыковочных узлах правильно, на крыше или на заборе, нужно иметь монтажную схему, согласно которой выполняется весь комплекс работ. Процесс монтажа не просто состоит в том, чтобы крутить саморезы – необходимо выполнить подготовительные, а потом и основные этапы работы.

Подготовка

Для качественного выполнения работы потребуется правильно подобрать диаметр и длину самореза. Здесь существует единое правило – чем тяжелее весит металлический профлист, тем толще диаметр крепежного метиза нужно выбрать для обеспечения надежности крепежа. Длину крепежного элемента определяют исходя из высоты волны профнастила. Показатель длины самореза должен превышать высоту волны на 3 мм, особенно если 2 волны соединяются внахлест.

Диаметр таких отверстий берут на 0,5 мм больше, чем толщина самореза. Такая предварительная подготовка позволит избежать деформации листа в месте фиксации его саморезом, а также даст возможность более плотно закрепить профлист к опорному каркасу. Помимо этих причин, немного больший диаметр отверстия в месте крепления даст возможность перемещаться профлисту при перепадах температурных режимов.

Процесс

Следующим этапом выполнения монтажных работ будет сам процесс крепления профнастила к каркасу. Последовательность действий в этом случае предполагается следующая:

• для выравнивания нижнего края профлиста по низу забора или кровли натягивают шнур;

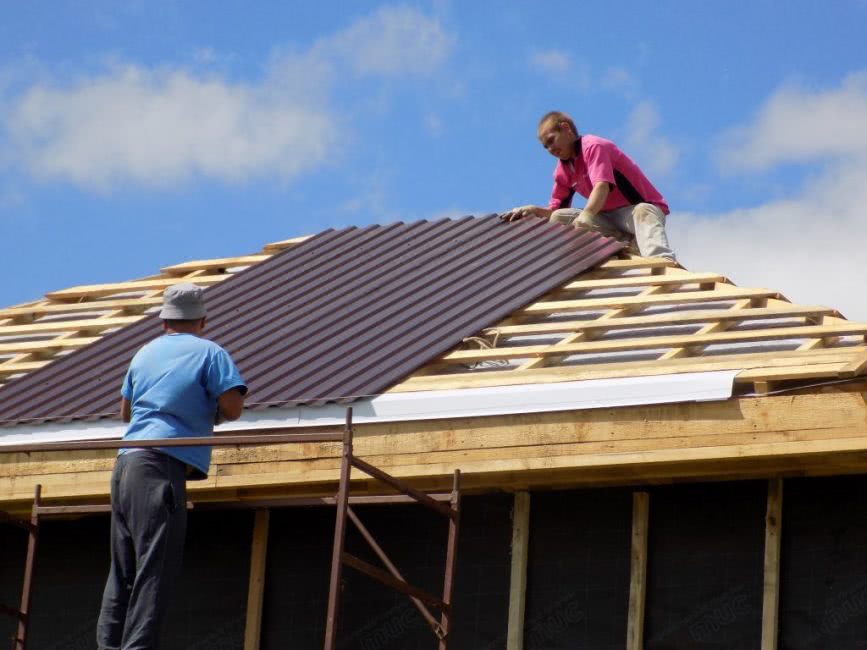

• установку начинают с крайнего нижнего листа, при этом сторона направления работы может быть любая – правая или левая;
• листы первого блока, если площадь покрытия большая, устанавливаются с небольшим нахлестом друг на друга, вначале их крепят на 1 саморез в местах перехлеста, после чего блок выравнивают;
• далее саморезы вводят в каждую низкую часть волны по нижней части листа и через 1 волну – на остальных листах вертикального блока;
• после окончания этого этапа саморез ставят и на остальных низких участках волн;
• саморезы вводят только в перпендикулярном направлении относительно плоскости каркаса;
• затем переходят к монтированию следующего блока, расположив его внахлест с предыдущим;
• величину нахлеста делают как минимум 20 см, а если длины обрешетки не хватает, то листы блока подрезают и соединяют между собой метизами, вводя их подряд в каждую волну;
• область нахлеста для герметизации можно обработать изолирующим влагу герметиком;
• шаг между узлами креплений делают 30 см, это же относится и к доборам.

Для защиты от воздействия коррозии металл в области подрезки можно обработать специально подобранной в тон полимерной краской.

Чтобы крепить элемент конька, потребуется применить саморезы с длинной рабочей частью.

При монтаже профлиста для забора большой площади допускается крепление элементов профнастила встык, без выполнения нахлеста. Подобный подход поможет снизить у конструкции подверженность сильным ветровым нагрузкам. Кроме того, монтировать профлисты необходимо в каждую волну и к каждой лаге, без пропусков, а для монтажа рекомендуется использовать только метизы, снабженные уплотнительной шайбой.

Выбор металлического профнастила является бюджетным вариантом строительного материала, который можно быстро и просто монтировать. При правильном выполнении монтажных работ с использованием высококачественных саморезов такой материал без ремонта и дополнительного обслуживания может сохранять свои эксплуатационные свойства как минимум 25-30 лет.

О конструкции, особенностях применения и хитростях монтажа саморезов для профнастила рассказывает видео ниже.

Как установить транспондер на лобовое стекло авто

Чтобы можно было прикрепить устройство, внутри кабины транспортного средства есть специальный держатель с двухсторонним прозрачным скотчем. С его помощью конструкция удерживается на лобовом стекле рядом с зеркалом заднего вида. Некоторые водители не устанавливают прибор, а достают его только в момент оплаты. Такое использование может привести к некорректной работе всей системы из-за сбившихся настроек датчиков.

Общие правила

При монтаже транспондера надо выполнять следующие общие рекомендации:

• использовать для крепления специальный кронштейн из комплекта или купленный отдельно, но подходящий по размерам;
• местом установки выбирать лобовое стекло, т.к. при монтаже на ветровом окне показания искажаются или не считываются приемными антеннами;
• во время приклеивания не допускать контакта скотча с водой или химическими жидкостями;
• установку производить в теплую сухую погоду.

Порядок монтажа таков:

1. Распечатать упаковку с транспондером.
2. Проверить комплектацию.
3. Очистить стекло от грязи и влаги.
4. Снять защитную пленку со скотча на держателе.
5. Приклеить его таким образом, чтобы антенны устройства смотрели вверх.
6. Прижать конструкцию на 10 секунд.

При монтаже транспондера нужно использовать специальный кронштейн.

Во время установки не нужно прикасаться к клейкой стороне, т.к. это уменьшит адгезию.

На легковой автомобиль

В кабине легкового автомобиля аппарат крепят в 7 см от крыши, рядом с зеркалом. Нужно учесть, что работающие дворники могут затруднять прохождение команд. Поэтому траектория их движения не должна перекрывать зону действия антенн.

На грузовик

На грузовиках транспондеры крепят снизу переднего остекления выше механизма очистителей. Необходимо удостовериться, что на расстоянии не менее 10 см от аппарата нет дополнительных приборов (тахометра, рации и т.п.). Их работа может спровоцировать сбои в передаче сигнала на пункте оплаты проезда.

Схема крепления профлиста саморезами

Порядок укладки профлистов выбирается с учетом наличия или отсутствия на них дренажной канавки и размеров ската (чем меньше работник будет перемещаться по закрепленному покрытию, тем лучше).

Если необходим монтаж покрытий с дренажными канавками, то оптимальной признана вертикальная схема (второй лист крепится поверх первого на скате с частичной закруткой саморезов, после чего они об�
