Монтаж насосной станции: установка в частном доме, схема подключения к скважине

Оглавление

Для чего в автономной системе водоснабжения нужна насосная станция

Проведем герметизацию соединений. Ее особенности уже зависят от того, какие трубы используются в доме — полипропилен, металлопласт или традиционные металлические трубы.

Выбор места для установки насоса Установка насосной станции представляет собой весьма трудоемкий процесс. Схема работы системы состоит в закачивании воды в бак при помощи насоса.

Его иногда заменяют накопительным баком, но подобная конструкция считается устаревшей. Иногда для повышения надежности работы системы обратный клапан устанавливается еще и на другом конце заборного трубопровода, который подключается к насосному агрегату, но это не является правилом.

Как подключить насосную станцию к колодцу своими руками, обойдясь без помощи специалистов? Первым делом нужно подобрать правильное место для монтажа. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести: подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения; обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок; обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения. Чтобы было понятнее как проводить тестирование насосной станции, мы подготовили для вас 2 галереи.

Правильно выбираем место для установки

Степень их сжатия регулируется посредством специальных винтов. Конструктивные особенности насосной установки Насосная установка станция — это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Вариант 1. Для первоначального запуска в нашей схеме предусмотрена заливная воронка.

Тихо, близко к точке забора, удобно. Полноценно эксплуатировать станцию можно будет только в том случае, если автоматический агрегат будет установлен правильно.

Конструктивные особенности насосной установки

Станции со встроенным инжектором способны поднимать жидкость с глубины, не превышающей 8 метров, они обеспечивают напор, составляющий более 40 метров. Первый чуть проще, второй компактнее. И, при выключенном насосе, потребитель может рассчитывать только на нее.

Теперь дело за вами, уважаемый читатель. Обратный клапан обязательно комплектуют сеточным фильтром — без него клапан быстро выйдет из строя Сразу за запорным шаровым краном врезают и колбу с фильтром очистки воды. Требования к нему следующие: Во-первых, система должна размещаться в непосредственной близости к источнику воды. До станции ставить его нецелесообразно. Узнайте, какие могут быть схемы водопровода в квартире или в доме и про их особенности.
Насосная станция обвязка,подключение

10 Показатели внутри гидроаккумулятора

Воздушное давление внутри накопительного бака насосного оборудования оказывает воздействие на работу всей системы, но никак не связано с регулировкой реле. Когда в мембранном баке отсутствует воздух и отсек для жидкости полностью заполнен, работа насоса практически сразу же прекращается. Со всяким открытием водопроводных кранов будет включаться и насосная станция.

Это приведет к тому, что из-за пониженного давления мембрана станет растягиваться сильнее, чем положено, а вследствие повышенного — бак не заполнится полноценно водой. Оптимальная работа агрегата и поддержание рабочего состояние мембраны возможны при установке воздушного давления на десять процентов ниже показателей включения.

Поверка давления в гидравлическом аккумуляторе осуществляется после удаления из системы жидкости путем открытия нижнего клапана. Не рекомендуется чересчур переполнять емкость водой или допускать снижения давления так, чтобы его показатели были менее одной атмосферы.

Данная настройка препятствует оптимальному наполнению жидкостью и способствует преждевременному износу резиновой груши, что приводит к некорректному функционированию оборудования в целом.

При грамотно выполненной регулировке насосной станции своими руками напор в кранах сможет удовлетворять требования потребителей.

Правила запуска и настройки оборудования

Перед первым запуском насосного оборудования сначала необходимо подготовить гидроаккумулятор, поскольку от правильно подобранного давления в нем зависит стабильность работы всей системы водоснабжения. Высокий показатель давления в баке будет провоцировать частое включение и выключение агрегата, что не лучшим образом скажется на его долговечности. Если в воздушной камере бака будет заниженное давление, то это приведет к чрезмерному растяжению резиновой груши водой, и она выйдет из строя.

Гидробак подготавливается следующим образом. Прежде, чем накачать воздух в бак, убедитесь, что груша, находящаяся внутри него, пустая. Далее, проверьте автомобильным манометром давление в баке. Как правило, новые баки закачиваются воздухом на заводе. Гидробаки до 25 л должны иметь давление в пределах 1,4-1,7 бар. В емкостях на 50-100 литров давление воздуха должно быть в диапазоне от 1,7 до 1,9 бар.

Совет! Если показания манометра ниже рекомендуемых, то следует закачать воздух в бак, используя автомобильный насос, и отрегулировать его, ссылаясь на показания манометра.

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
Подсоедините станцию к электросети и включите ее.
Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

https://youtube.com/watch?v=6OYksymY7vY

Настройка автоматики

После успешного запуска требуется проверить и настроить работу автоматики. Новое реле давления имеет заводские настройки верхнего и нижнего порога давления, при достижении которых оно включает или выключает насос. Иногда возникает необходимость изменить данные значения, выставив их на нужное давление включения-выключения.

Регулировка автоматики происходит следующим образом.

Отключите агрегат и слейте воду из гидроаккумулятора.
Снимите крышку с реле давления.
Далее, следует запустить насос, чтобы начала набираться вода в гидробак.
При отключении аппарата запишите показания манометра — это будет значение верхнего порога отключения.
После этого откройте кран в самой отдаленной либо самой верхней точке водозабора. По мере вытекания из него воды, давление в системе начнет снижаться, и реле включит насос. Показания манометра в этот момент будут означать нижний порог включения. Запишите это значение и найдите разницу между верхним и нижним порогом.

В норме, давление включения должно равняться 2,7 бар, а отключения – 1,3 бар. Соответственно, разница давлений при этом составляет 1,4 бар. Если полученная цифра равняется 1,4 бар, то менять ничего не нужно. При заниженном давлении агрегат будет часто включаться, что спровоцирует преждевременный износ его узлов. При завышенном насос будет работать в более щадящем режиме, но при этом будет очевидна разница в напоре: он будет нестабильным.

Совет! Чтобы увеличить разницу давлений, следует затянуть гайку на малой пружине. Для уменьшения разницы гайка отпускается.

Во время проверки работы реле обратите внимание, с каким напором вытекает вода из крана. Если напор слабый, то потребуется настройка давления

В данном случае, давление в системе должно быть выше. Чтобы поднять его, следует отключить аппарат и немного затянуть гайку, прижимающую большую пружину реле давления. Чтобы уменьшить напор, гайку необходимо ослабить.

Правила запуска и настройки оборудования

Первый запуск станции

Чтобы правильно произвести первый запуск насосной станции, поэтапно осуществите следующие действия.

Выкрутите пробку, закрывающую отверстие для воды, находящуюся на корпусе агрегата. На некоторых аппаратах вместо пробки может находиться вентиль. Его следует открыть.
Далее, заполните всасывающую трубу и насос водой. Прекратить лить жидкость следует, когда она начнет вытекать из отверстия для залива.
Когда всасывающая труба будет заполнена, закройте отверстие пробкой (перекройте вентиль)
Подсоедините станцию к электросети и включите ее.
Для удаления оставшегося воздуха из оборудования следует приоткрыть кран в ближайшей к насосу точке водозабора.
Дайте поработать агрегату в течение 2-3 мин. За это время из крана должна политься вода. Если этого не произошло, то следует отключить насос и повторно залить воду, после чего произвести запуск насосной станции.

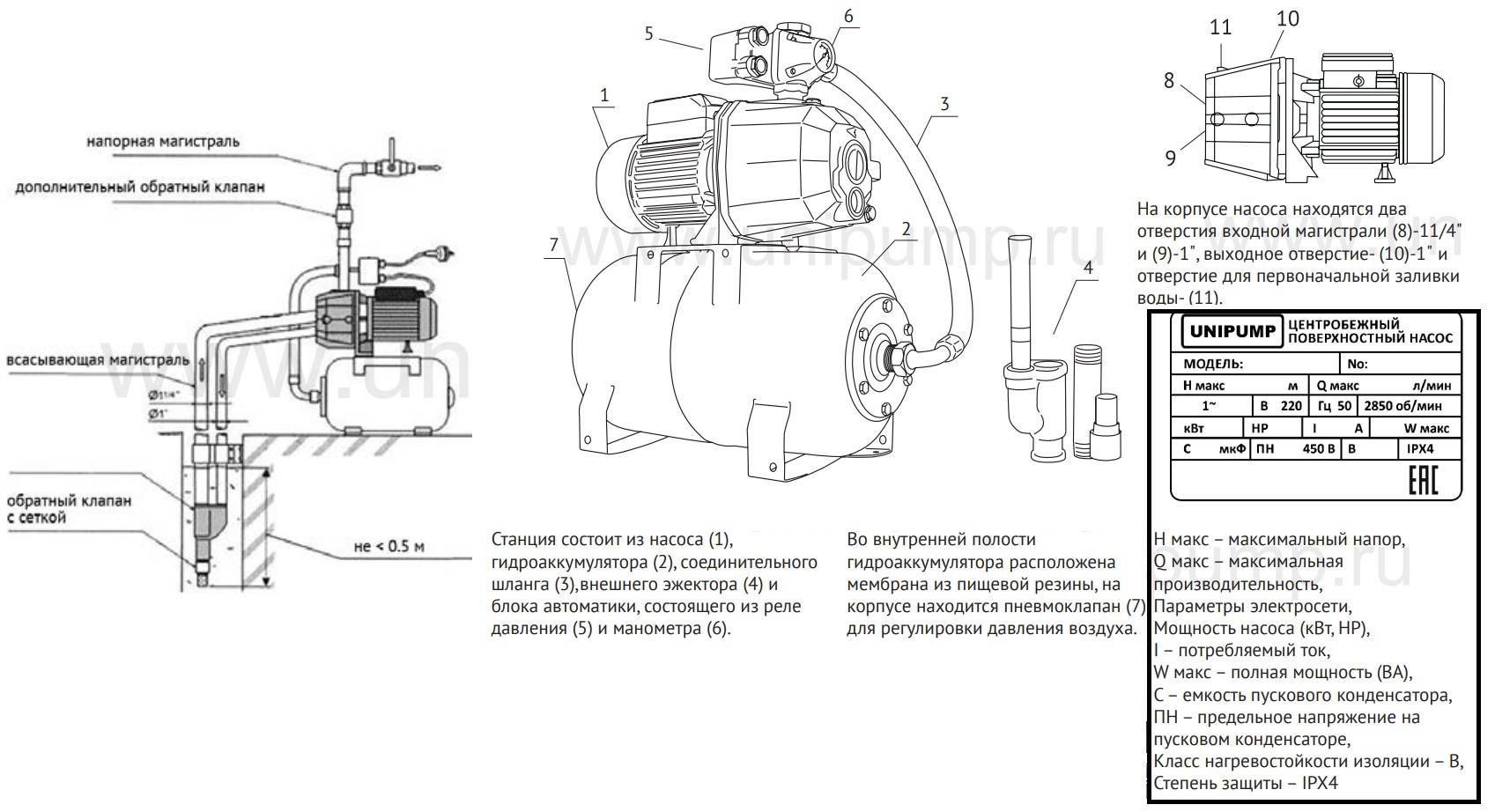

Назначение и устройство насосной станции

Установка подобной конструкции решает 2 задачи – обеспечивает поступление воды в систему и поддерживает заранее установленные показатели давления в автоматическом режиме. Благодаря этому у застройщика появляется возможность устроить разветвленную водопроводную сеть и подключить к ней несколько единиц бытовых приборов и сантехнических приспособлений.

Несмотря на то что в каждом проекте могут быть какие-то свои особенности, конструкция насосной станции включает в себя такие виды оборудования, как:

сам насос;
сосуд, который работает под давлением и служит для накопления энергии и передачи ее в гидросистему (это гидроаккумулятор, который в данной конструкции можно сравнить с водонапорной башней);
автоматический блок;
входной фильтр сетчатого типа, исключающий попадание в систему загрязняющих частиц;
элементы трубопровода, различные фитинги и шланги для формирования системы.

Схема установки включает также монтаж обратного клапана. Он нужен для предотвращения оттока жидкости из системы, который мог бы произойти при падении в ней давления либо в случае выхода из строя насосного оборудования.

Нужно подключить систему и к источнику забора воды. Например, это скважина. Но иногда встречаются и такие варианты, как резервуар с жидкостью или забор воды из открытого водоема. Последний способ означает, что характеристики агрегата должны быть такими, чтобы можно было перекачивать загрязненную жидкость. Но вода, полученная из таких водоемов, может использоваться только для полива, но не для питья.

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.
И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.
Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.
Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера.
КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
Сама станция.
Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

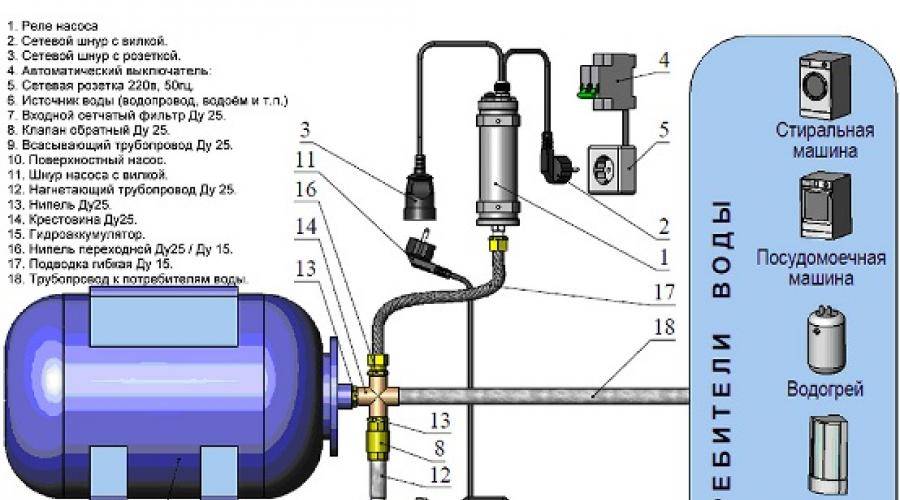

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

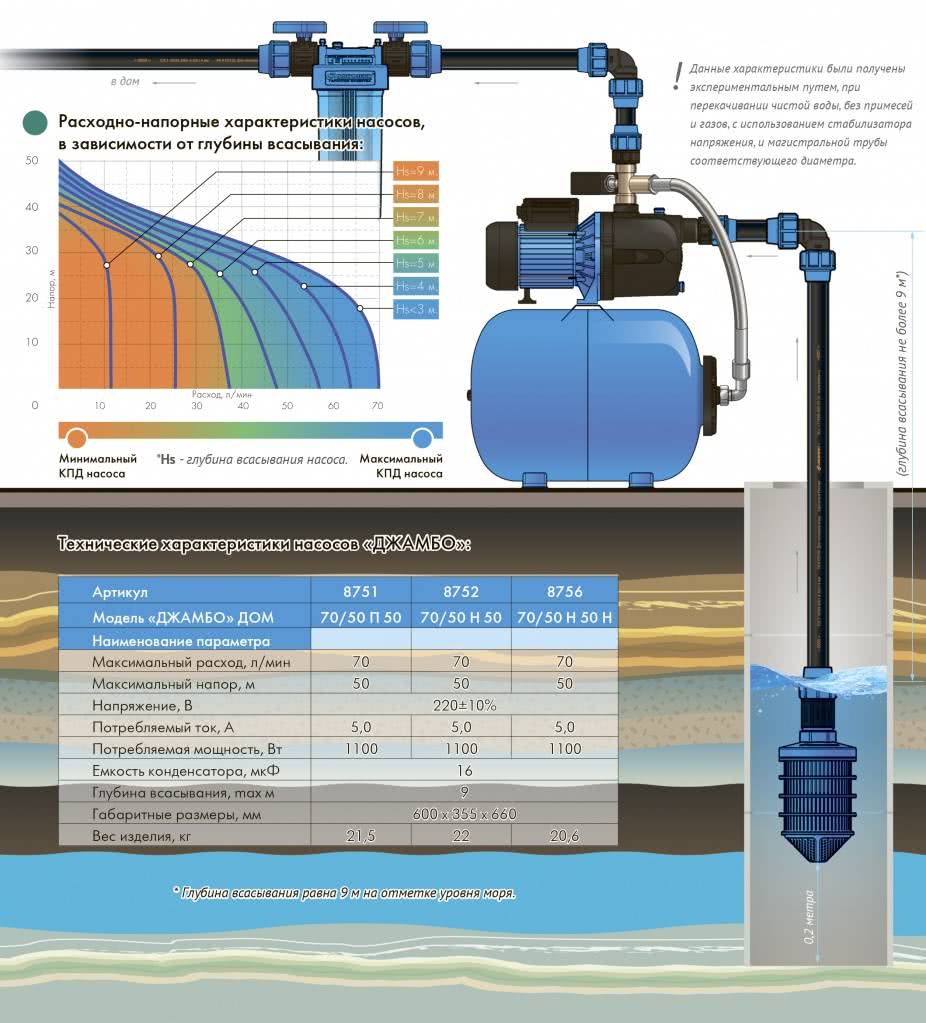

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа.

Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа.

Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности.

Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

пружина большого размера предназначается за установку нижнего порога давления в системе;
пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие.

При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться

Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

отключите станцию насосного оборудования от электрической сети;
слейте из бака аккумулятора давления всю воду;
подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
создайте в емкости гидроаккумулятора рабочее давление;
демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной.

Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле.

Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.

Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
В траншеи прокладываются водопроводные трубы.
На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним. Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

гидрогеологические условия местности изменились;
используется устаревшее оборудование;
поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
Далее производится прокладка и подключение электропроводки.
После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

На реле давления открывается крышка.
Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
Для регулировки давления включения нужно крутить винт с обозначением «Р».
После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Назначение насосных станций

Предназначается такая станция для функционирования системы водоснабжения домовладения, дачи, коттеджа и поддержания в ней требуемой величины давления. За счет ее эксплуатации можно обустроить разветвленную сеть подачи воды, создавая условия для подключения к ней бытовой техники — стиральной и посудомоечной машин, душевой кабинки, бойлера и т.д.

Согласно схеме установки насосной станции, в ней имеется насос, гидробак, фильтры, автоматика и трубопроводная конструкция. Источником живительной влаги при этом является колодец или скважина. В некоторых случаях водозабор может осуществляться из открытых водоемов или иных резервуаров.

Когда установка насосной станции на даче нужна для подачи воды из пруда, озера или реки, ее можно использовать исключительно для полива участка или иных хознужд. Пробы жидкости, подаваемой из скважин и колодцев, нужно сдавать в лабораторию для проведения анализов — их результаты покажут, можно ли ею пользоваться в качестве питьевой.

Обычно глубина скважины на приусадебной территории составляет примерно 20 метров — это оптимальный параметр для размещения автоматического оборудования. Такое расстояние позволяет подавать жидкость к точкам водоразбора без применения дополнительных устройств.

Насосные установки водоснабжения функционируют циклами, состоящими из двух этапов. Вода при включении агрегата поднимается из источника, наполняет систему и гидроаккумулятор. Это происходит до того момента, пока давление не достигнет верхнего предела, после чего специальное реле отключает насос, и подача жидкости прекращается.

При открытии кранов или при работе бытовой техники, потребляющей воду, ее поступление осуществляется из накопительного бака. Жидкость из него расходуется до момента, пока не достигнет нижней отметки. Далее насос вновь включается в работу и начинает закачивать воду в гидробак.

Преимущества установки водяного насоса в частном доме бесспорны:

обеспечивается автономное водоснабжение;
повышается эффективность функционирования водоснабжающей системы;
оборудование и трубопровод эксплуатируются в более безопасных условиях;
имеется возможность создавать запас воды и в случае отсутствия электроснабжения осуществлять ее подачу;
в системе поддерживается постоянная величина давления и стабильный напор жидкости;
увеличивается продолжительность службы различных бытовых приборов, подключенных к конструкции водоснабжения;
снижаются расходы на электропотребление.

Кроме этого, такая станция обладает компактными параметрами, относительно небольшим весом, ее несложно смонтировать.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом. В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции. Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям. Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования. Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства

Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Для этой цели выполняют следующие действия:

Откручивают крепежные болты на корпусе реле.
Снимают мембранный узел.
Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Ошибки и способы их устранения

Ошибки чаще всего случаются из-за лишней экономии. Отсутствие фильтров или датчиков защиты снижает ресурс работы насосной станции, так как твердые частицы создают трение во внутренних деталях и те быстрее изнашиваются. Вода в грунте может изменить свою глубину из-за движений земной коры. Если не установлен датчик против сухого хода, мотор сгорит от перегревания.

Нельзя укрывать станцию изоляционными материалами — они имеют очень низкую теплопроводность, поэтому мотор не сможет охлаждаться и сгорит. Трубы в земле, расположенные выше уровня промерзания, необходимо обязательно укрыть, иначе зимой будут образовываться пробки, что может стать причиной разрыва магистрали.

При наличии большого количества поворотов и изгибов водопроводной магистрали трубы должны быть большего диаметра, чтобы не страдала производительность станции и водопроводной системы.

Чтобы продлить жизнь резиновой мембране, перед включением и эксплуатацией насосной станции нужно настроить давление воздуха в аккумуляторе и в мембране. Если воздуха мало, используют велосипедный или машинный насос для подкачки. В противном случае резина будет излишне растягиваться и вскоре порвется или потеряет эластичность.

Вывод и решения

Любую поломку можно устранить, ведь система водоснабжения модульная, и состоит из последовательно подсоединенных узлов. Но есть одна причина, по которой вода не бежит из крана сразу же после открытия.

Если приходится ждать, пока жидкость потечет, значит, проблема не в нехватке давления, а в отсутствии воды. В данном случае проверяют, работает ли обратный клапан.

Он устанавливается на выходе из источника, и нужен для того, чтобы вода после отключения насоса не текла обратно в колодец или скважину. Его нормальное положение – закрытое.

Когда есть напор, он открывается, и не препятствует циркуляции. Но как только насос отключается, в поток устремляется в обратном направлении, клапан закрывается, и не дает воде стекать из системы.

Поломка – причина того, что трубы остаются пустыми, и при запуске системы насос работает сначала на то, чтобы их наполнить, создать нужное давление, а уж потом обеспечить потребителя.

Ремонт заключается в замене обратного клапана. Если узел разборный, то замене подлежит износившийся узел. Систему придется отключить и разгерметизировать. Главное, что нужно при выполнении ремонтных работ, это соблюдение правил техники безопасности.

Замечательно, если есть шаровый кран, отсекающий участок трассы, подлежащий разгерметизации. Если такой возможности нет, вода должна стечь полностью.

Предварительно система, а именно насос, отключается от электрической сети. В остальном ремонтные работы не требуют инженерного образования, и доступны каждому, кто столкнулся с проблемой нехватки давления в трубах.

Монтаж насосной станции: полезные рекомендации

Для чего в автономной системе водоснабжения нужна насосная станция

Правильно выбираем место для установки

Конструктивные особенности насосной установки

10 Показатели внутри гидроаккумулятора

Правила запуска и настройки оборудования

Первый запуск станции

Настройка автоматики

Правила запуска и настройки оборудования

Первый запуск станции

Назначение и устройство насосной станции

Конструктивные особенности насосной установки

Подключение насосной станции

Водоснабжение из колодца для постоянного проживания

Подключение насосной станции к водопроводу

Подключение к скважине

Устраняем неисправности в насосной станции

Неправильная регулировка насосной станции

Последовательность подключения

Подключение к колодцу и скважине

Особенности подключения к водопроводу

Назначение насосных станций

Полезные советы и рекомендации

Ошибки и способы их устранения

Вывод и решения

Похожие записи:
