Как выполнить прокладку кабеля в гофре

Сфера применения гофрированных труб

Гофрированную трубу допускается применять для прокладки скрытой и открытой проводки как в обычных жилых, так и в промышленных, технических, административных помещениях. Гофру можно крепить к стенам, потолку или полу. Он применяется для прокладки не только силовых кабельных линий, но и для монтажа кабелей сетей связи.

Выгодным преимуществом гофра перед монтажом в кабельный канал, который крепится только на ровную и гладкую стену является возможность укладки на любой поверхности. Гибкость трубки позволяет ей поворачиваться практически под любым углом или даже ложиться извивами.

Важно помнить, что поливинилхлорид, из которого изготавливается большая часть легких гофр, чувствителен к резкому изменению температуры, повышенной влажности и ультрафиолетовому излучению солнца, поэтому такие изделия следует применять для протяжки кабелей только в закрытых помещениях. Для монтажа наружной проводки существует отдельный тяжелый тип гофр, обладающих повышенной прочностью, высокой влагоустойчивостью

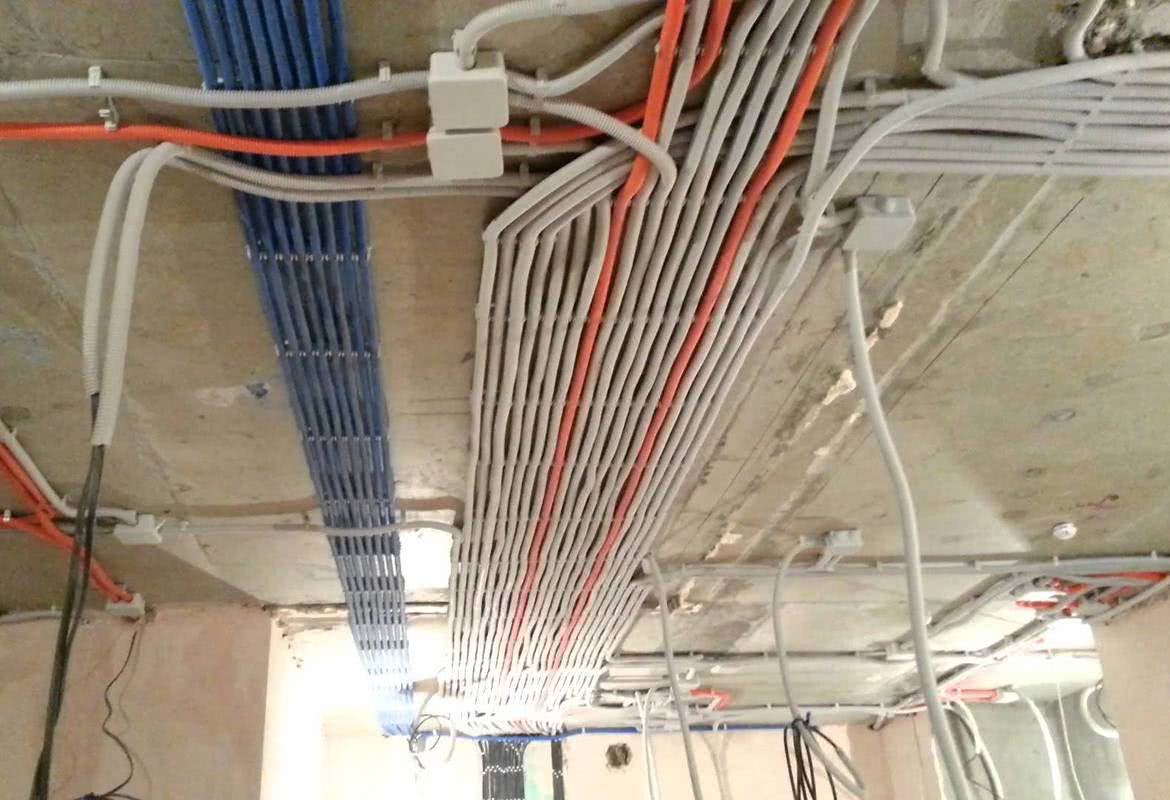

В целях удобства цвет гофротрубы подбирается в соответствии с назначением. Существует общий европейский стандарт согласно которому:

• Белые трубы используются для монтажа компьютерных сетей
• Серые трубы применяются при прокладке электропроводки
• Коричневые или черные используются при подключении бытовой техники
• Зеленые защищают телефонную проводку
• Красные применяются при прокладке внешней проводки
• Желтые используются в системах газоснабжения
• Синие для труб водоснабжения

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
  Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема
• Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
• Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Помимо всего этого есть еще гофра с протяжкой или без нее. Протяжка — это тонкий кабель или провод, облегчающий затягивание кабеля в гофре. Кабель привязывают к концу проволоки, натягивают за другой конец, заправляя кабель внутрь. Без протяжки справиться с этой задачей проблематично — при достаточной жесткости можно просто протолкнуть внутрь несколько метров кабеля, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если говорить о видах пластиковой гофры, следует упомянуть, что бывает двухслойная гофра. Снаружи такая же ребристая поверхность, но внутри гладкая. Гофра для такого типа кабеля стоит дорого, но при необходимости в него действительно можно протянуть новый кабель. В тех типах, где внутренняя стенка рифленая, это не всегда возможно — если у трассы минимум поворотов и даже поворотов с большим радиусом.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже может быть разной. Изготавливается из оцинкованной или нержавеющей стали. Кроме того, присутствует металлическая гофра с полимерным покрытием. Обладает лучшими характеристиками по защите от пыли и влаги. Эту защитную оболочку еще называют металлополимерной.

Способы и правила укладки труб ПНД

Общие правила для всех способов укладки следующие:

1. Не рекомендуется прокладывать кабели разных сетей в полости одного защитного канала.
2. Нельзя изгибать трубу под острым углом, это может привести к образованию залома.
3. Места стыковки труб должны быть герметичными. Соединить отдельные изделия можно с помощью компрессионных муфт, пресс-фитингов или методом стыковой сварки.
4. Длина участка между коробками не должна превышать 25 метров.
5. При открытом способе прокладке вне здания следует использовать гофру ПНД черного цвета, стойкую к воздействию ультрафиолетового излучения.
6. Чтобы обеспечить отток конденсата, образующегося на наружных поверхностях, трубопроводы должны иметь уклон, направленный в сторону протяжных коробок. В них будет собираться влага.
7. При заглублении канала в почву более чем на 2 метра, необходимо сверху выполнить защитную бетонную стяжку толщиной 8–10 см.

Укладка труб внутри зданий

Монтаж кабель-каналов внутри зданий осуществляется в следующем порядке:

1. Разметка прокладки кабеля.
2. Пробивка штроб в ограждающих конструкциях строения (при необходимости).
3. Соединение отдельных труб ПНД в трубопровод и их фиксация. Для крепления изделий к стенам или потолку используются специальные держатели с защелкой, к полу — металлические скобы.
4. Заделка конструкции в зависимости от местоположения канала и его диаметра. Для заделки в стенах используют штукатурку или другие отделочные материалы. Трубопроводы, проложенные в полу, заливают бетоном.
5. Протяжка кабеля. Провод внутри пластикового трубопровода должен располагаться свободно, без натяжения.

Укладка на улице в траншею

Сам процесс укладки труб ПНД для кабеля в земле складывается из следующих действий:

• разметка габаритов траншеи;
• отрывка траншеи и выравнивание дна;
• раскладка труб вдоль траншеи;
• засыпка песком или мягким грунтом основания канавы на 10 см;
• последовательная укладка отрезков труб с заделкой стыков контактной сваркой;
• проверка целостности оболочки кабеля и протяжка его в полость труб без натяжения;
• засыпка мягким грунтом или песком готового трубопровода толщиной слоя в 10–15 см;
• обратная засыпка траншеи грунтом.

Чтобы в дальнейшем проложенную трассу можно было найти, над ней ставят сигнальные столбики. При монтаже кабеля подземным способом для соединения деталей полиэтиленового трубопровода нельзя использовать фитинги. Они могут нарушить его герметичность.

Бестраншейный способ укладки в земле

В стесненных условиях частных дворов или дач, где нет возможности вырыть траншею, применяют способ бестраншейной укладки кабеля. Для этого применяют специальное оборудование, позволяющего бурить почву в горизонтальном направлении. До начала работ нужно оформить разрешение на бурение и выполнить анализ геологического состава грунта.

Укладка кабеля бестраншейным способом осуществляется в следующей последовательности:

1. Бурение пилотной скважины. Выполняется с помощью специального наконечника, закрепленного на гибкой штанге. Она позволяет менять направление при столкновении с естественными препятствиями в земле. Наконечник оснащен специальными охлаждающими отверстиями и навигационным аппаратом. Это позволяет контролировать траекторию бурения и корректировать ее направление.
2. Расширение скважины до нужных размеров. На этом этапе выполняют замену наконечника на расширитель, что позволяет увеличить диаметр скважины до проектных показателей;
3. Прокладка труб. Вначале в трубопровод нужно просунуть кабель, а затем собранную конструкцию закрепить к специальной штанге установки ГНБ, которая протянет ее через скважину. Для снижения силы трения при прохождении плети коммуникации через горизонтальный канал применяют бурильный раствор.

Сколько проводов можно проложить в одной гофре

Таблица выбора гофрированных труб в зависимости от количества проводов и размеров сечения. По правилам монтажа электроустановок, по разным каналам требуется прокладывать основной и резервный кабель, а также жилы аварийного и рабочего освещения.

Приблизительный подсчет, сколько кабелей можно проложить в одной гофре:

• При диаметре 16 помещается 3 кабеля.
• Если он равен 20, поместится 4-5.
• Диаметр более 25 вмещает 5-6 кабелей.

Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.

Преимущества гофры заключаются в доступной стоимости, легком весе, что значительно упрощает процесс транспортировки и установки, высокая сопротивляемость термическим и механическим воздействиям, длительный эксплуатационный срок.

Как правило, трудностей при выборе и установке гофрированных труб не возникает

Во время проведения работ нужно соблюдать технику личной безопасности, при работе с электрическими кабелями важно обесточить помещение и проверить в жилах напряжение

Прокладка кабелей в бетонном полу: правила и особенности монтажа

Прокладка проводки по бетонному полу имеет свои полюсы и минусу, но на сегодняшний день является наиболее актуальной.

К преимуществам такого монтажа следует отнести высокий уровень электробезопасности — даже при пробое, опасный потенциал никак не попадёт на жильца, даже находящегося вблизи места пробоя. Слой бетона скроет всю электрическую сеть, а армированный пояс придаст конструкции дополнительной прочности. При правильной укладке и последующей эксплуатации, провода в бетоне будут исправно функционировать в течение нескольких десятилетий.

Теперь следует перейти к недостаткам. Основной минус монтажа кабеля в полу – невозможность создания мест соединений. Ведь если скрутка или клеммная колодка прогорит в бетоне, то найти место повреждения практически невозможно. Поэтому необходимо прокладывать цельные линии, непосредственно от щитка или мест соединений, расположенных над уровнем пола.

Согласно техническим нормам, слой бетона над электропроводкой должен составить не менее 30 см. При большой площади помещения, для создания подобной стяжки, потребуется большое количество строительного материала, что приводит к дополнительным расходам.

Для замены электропроводки, расположенной в стяжке пола, а также при устранении неисправности или укладке новой линии, необходимо проводить демонтаж бетонной поверхности. А после всех работ заново заливать пол. Для того, чтобы бетон набрал необходимую твёрдость, должно пройти определённое время, поэтому устранения погрешностей прокладки кабеля в бетонном полу может занять не один день.

Для резки бетонного покрытия, используют алмазные диски, стоимость которых сейчас довольно высока. Также может потребоваться наличие перфоратора, применение которого приведёт к большому количеству строительного мусора.

Нестандартные ситуации

Наиболее частой нестандартной ситуацией считается то что при протяжке струны ее отрывает от проводника из-за сильного натяжения. В этом случае ту часть гофры, которая уже продета вам необходимо отрезать и оставить. После этого вам следует заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофрированной трубы следует соединить с помощью изоленты.

Протянуть провод через гофру, если нет протяжки также не составит никакого труда. Достаточно будет просто загнуть конец проводника на 180 градусов. После этого вы сможете просунуть изделие на всю нижнюю длину. Эту технологию можно увидеть на видео ниже:

Если в вашей квартире недостаточно места и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, тогда следует сделать это в комнате. В этом случае кабель необходимо соединить со струной. После этого вы сможете выйти с подъезда и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру нужно до тех пор, пока задача не будет решена.

Иногда также может возникнуть необходимость протянуть проводник в гофрированном шланге по потолку. Выполнить этот процесс достаточно сложно и, если листы уже зашиты, тогда монтаж нужно выполнить через штробы. В этом случае завести гофротрубу через потолок поможет обычная труба. На видео ниже вы сможете увидеть все этапы работ.

К последней ситуации относится прокладка кабеля с резиновой изоляцией в гофре. Основная сложность будет заключаться в том, что при протяжке возникает сильное трение между стенками гофротрубы. В результате даже проволока не сможет облегчить процесс, так как нет протяжки. На помощь в этом случае вам придет специальная смазка, с помощью которой можно быстро протянуть кабель через гофрированную трубу. Стоимость этой смазки считается достаточно высокой, но, если вы будете часто выполнять электромонтажные работы, тогда рекомендуем ее приобрести.

Это вся информация, которую мы хотели предоставить в этой статье. Теперь вы знаете, как протянуть кабель в гофру своими руками, если нет протяжки.

какие виды электропроводки существуют?

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

• Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.

• Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

• Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
• Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.

Как видите, классификация идет по прочностным свойствам, что определяет область использования.

Разновидности

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Прокладка под грунтом

Находясь в грунте, кабель, даже в гофре, – элемент повышенной опасности. При незнании схемы электросети можно получить производственную травму, в худшем случае может быть летальный исход. Чтобы обезопасить коммуникации, рекомендуется обеспечить их защитой, а работников — одевать в защитные спецкостюмы. Однако такой способ имеет ряд плюсов:

1. Гибкость.
2. Устойчивость к механическим повреждениям.
3. Прочность.

Электрокоммуникации стали прокладывать в земле довольно давно, в первую очередь в военной отрасли. Использовать кабель в гофре стали сравнительно недавно, но этот способ стал очень распространенным за счет технических характеристик конструкции:

• Она прекрасно оберегает не только от механических повреждений, но и от негативного воздействия атмосферы (дождь, град и прочее).
• Благодаря толстому слою земли она будет защищать гораздо лучше, причем даже от поражения химически опасными элементами.

Если сравнивать цены, то самой дорогой будет та, что выполнена из металла (по сравнению с ПВХ), примерно в полтора – два раза. Но цена напрямую зависит от долговечности продукта – а это порядка 25 лет, в то время как у пластиковой – 10 лет. Поэтому перед тем как протянуть кабель в гофру, необходимо определиться с целями – насколько важна долгосрочность работоспособность провода.

Что собой представляет гофра металлическая для кабелей

Любая разновидность металлогофр — это стальная труба с большим количеством ребер жесткости. Такая конструкция позволяет вести проводку под любым углом за счет того, что шланг эластичный. Кроме того, ребра позволяют выдерживать механические повреждения и существенные нагрузки.

Гофрорукав может быть разного диаметра

Важно! Благодаря своим характеристикам некоторые виды металогофр применяются не только при монтаже электрокабелей, но и в других сферах. При прокладке кабелей используются следующие типы гофр:

При прокладке кабелей используются следующие типы гофр:

• стальные, оцинкованные;
• из белой жести, покрытые оловом;
• стальные, с изоляцией из поливинилхлорида.

Благодаря ребрам гофротрубу можно изгибать практически под любым углом В настоящее время на рынке представлены разные марки и разновидности труб. Можно найти шланги из металла с концами под сварку или фланцами для соединения стыков.

Обратите внимание! Некоторые фирмы выпускают варианты, которые можно применять при высоком давлении или во взрывобезопасном исполнении. Такие шланги применяются только в промышленном производстве

Для монтажа дома их использование нецелесообразно в первую очередь из-за высокой стоимости.

Варианты стыковых соединений

Обыкновенная металлическая гофрированная труба для электропроводки изготавливается путем накрутки спиралью ленты из нержавеющей стали. Хоть стыки в такой конструкции и могут расходиться при сильном нажатии, ее все равно часто используют для прокладки провода дома.

Важно! Если рукав должен быть герметичным, то рекомендуется приобретать изделие с дополнительной ПВХ-изоляцией. Изолированная гофра

Изолированная гофра

Сфера применения гофрированных труб

Гофра предоставляет возможность проложить воздуховоды любой сложности и протяженности с наименьшим количеством поворотов и соединительных узлов

Гофрированные трубы широко применяются в разных сферах промышленности, а также в бытовых целях. Востребованы при выполнении следующих монтажных работ:

• установка воздуховода вытяжки и вентиляционной системы;
• для дренажа конденсата ими оснащают кондиционеры и сплит-системы;
• используются для соединения в сантехнике, например, для подсоединения сливного сифона с канализацией;
• в автомобильной промышленности для отвода конденсата и защиты проводов от термического и химического воздействия;
• для подключения котлов, духовых шкафов и плит;
• для подключения отопительных систем.

Техническое описание

Под гофрой подразумевается тип гибкого канала. Одно из основных применений – прокладка провода в гофре. Для изготовления изделий применяются металлические сплавы либо полимерные составы. В таблице рассмотрены краткие характеристики с достоинствами и недостатками различных образцов.

Классификация гофрированных каналов также ведется по назначению. Производители упрощают выбор с помощью цветовой индикации:

• белые – обслуживание компьютерного оборудования;
• серые – прокладка электропроводки внутри здания;
• коричневые – обеспечение питанием бытовой техники и электроприборов;
• черные – можно засунуть провод в гофру только снаружи здания;
• зеленые – защита телефонных линий;
• красные – протягивание наружной проводки;
• желтые – обслуживание систем газоснабжения;
• синие – устройство систем отопления, монтаж теплых полов.

Цветовая индикация гибких кабель-каналовИсточник oboiman.ru

В продажу чаще продукция поступает в бухтах (можно выбрать на метраж или упаковку), реже отрезками. В поперечном сечении диаметр канала может составлять от 10 мм до 2 метров, для кабельных линий, как правило, применяются образцы диаметром 16-63 мм. Внутри большинства узких труб предусмотрительно протянут зонд. Это металлическая проволока, которая позволяет упростить процесс размещения электрического провода в гофре. Рассмотрим методики этого мероприятия детальнее.

Нужно ли прокладывать кабель в гофре

Решение о применении гофротрубы при организации кабельной линии принимается при наличии следующих обстоятельств:

Угроза возникновения пожара. Если основанием под провода выступают стены или перекрытия из горючих материалов (дерево, древесные плиты, вагонка), тогда для минимизации риска возгораний проводку необходимо поместить в огнестойкие защитные оболочки.

Вероятность механических повреждений. Размещенные за стеновой обшивкой или отделкой линии иногда повреждаются при попытках сверления. Наткнувшись на гофру, есть шанс вовремя спохватиться и перенести точку погружения бура в другое место.

Наличие поворотов, изгибов и т.п. Обычные кабель-каналы или трубы в таком случае не обладают требуемой гибкостью. Гофрированные изделия здесь будут отличным вариантом решения задачи.

Необходимость периодической замены кабеля. Если просто замуровать провод в стену или пол, сделать это без разрушения наружной отделки будет невозможно. Гофрированная труба дает возможность выполнить процедуру без необходимости демонтажа покрытия.

Прямые климатические воздействия. Кабель, проходящий на улице, подвергается разрушительному влиянию солнечного света, атмосферных осадков, температурных колебаний и т.п. Чтобы максимально обезопасить электроснабжения жилого или промышленного объекта, проводку помещают внутрь защитной гофры.

Подземная прокладка. Кроме повышенной влажности и механических воздействиях из-за движения грунта, уложенная под землей линия подвергается опасности со стороны грызунов.

Участки в любых закрытых пространствах. Имеются в виду чердаки, подвалы и ниши за подвесными потолками и гипсокартонными стенами.

Повышенная влажность в помещении. Для защиты линий в этом случае используются гофротрубы из ПВХ.

Следует помнить, что даже металлические гофры не способны полностью защитить от прямого воздействия перфораторного бура. Поэтому при сверлении необходимо внимательно следить за поведением инструмента. В идеале после прокладки кабеля скрытым способом делается фото или схема электрической разводки, во избежание проблем в дальнейшем.

Ремонт гофры

Причиной повреждения гофрированных рукавов могут быть грызуны или заводской брак. Также шланги могут протереться в результате прокладки трассы по конструкциям с сильной вибрацией.

Мелкие трещины и щели ликвидируют намоткой изоляции для наружных работ. Более широкие прорехи запаивают расплавленным пластиком. В некоторых случаях на повреждённый участок гофры накладывают бандаж с применением герметика.

Применение гофротруб значительно упрощает монтаж электрических сетей. Универсальность и неприхотливость в обращении гофрированных рукавов значительно повышают безопасность и долговечность электропроводки.

Ремонт гофры

Причиной повреждения гофрированных рукавов могут быть грызуны или заводской брак. Также шланги могут протереться в результате прокладки трассы по конструкциям с сильной вибрацией.

Мелкие трещины и щели ликвидируют намоткой изоляции для наружных работ. Более широкие прорехи запаивают расплавленным пластиком. В некоторых случаях на повреждённый участок гофры накладывают бандаж с применением герметика.

Применение гофротруб значительно упрощает монтаж электрических сетей. Универсальность и неприхотливость в обращении гофрированных рукавов значительно повышают безопасность и долговечность электропроводки.

Прокладка кабеля без гофры

Монтаж электропроводки в жилище может осуществляться несколькими способами, в зависимости от:

• типа кабеля;
• среды, в которой планируется разводка;
• материала основания, на котором будут осуществляться монтажные работы.

Прокладка кабеля без гофры может осуществляться открытым или скрытым способом.

Открытый способ монтажа

При монтаже силового кабеля по сгораемым конструкциям или в местах, где сложно сделать штробы, применяется открытая проводка. Её прокладывают поверх стен и по потолку с законченной отделкой.

Крепление осуществляется скобами (хомутами) не реже, чем через каждые 40-50 см, а в местах изгиба по 10 см с каждой стороны от места изгиба. Частота крепления должна быть такой, чтобы кабель не провисал.

Такой способ прокладки используют в основном в подвалах, подсобных помещениях, гаражах. Допускается монтаж проводки и в жилых помещениях по стенам и потолку без гофры, если кабель имеет пожаробезопасную оболочку.

Открытая проводка в стиле ретро в деревянных домах выполняется скрученными между собой одножильными проводниками, прикрепляемыми к поверхности стен (потолков) при помощи фарфоровых изоляторов. Проводов может быть два или три, в зависимости от того, есть ли в доме заземление.

При изготовлении современных ретро кабелей используют медные провода с сечением 0,75-2,5 кв. мм. Сначала их покрывают слоем из ПВХ, после чего идёт декоративная изоляция из шелка, пропитанного составом, не поддерживающем горение. Может применяться покрытие из стекловолокна.

Монтаж в металлической трубе – один из самых трудоёмких, дорогостоящих и в то же время надёжных способов открытой проводки. Чаще всего используется:

• в пожароопасных и взрывоопасных помещениях;
• при проходе через перекрытия и стены;
• для вводов в кабельные киоски;
• для наружного монтажа;
• в деревянных домах, банях и пр.

Металлические трубы надежно защищают коммуникационные сети от механических повреждений и от агрессивной среды. К тому же открытая проводка в металлических трубах может стать интересным дизайнерским решением при оформлении помещения.

Скрытая электропроводка в стенах

Чтобы придать помещению наиболее эстетичный вид, применяют скрытую электропроводку. Кабели прячут в материале стен (потолка), скрывают под слоем штукатурки.

Кабель укладывают в штробы – специально вырезанные бороздки, ширина которых должна соответствовать толщине проводника. Очевидно, что здесь лучше обойтись без гофры, так как сделать борозды под неё значительно сложнее.

Удобнее осуществлять монтаж электричества до отделочных работ, тогда можно обойтись без штробления. Сначала закрепляют провода, а потом уже штукатурят стены.

Перед монтажными работами делают разметку будущей электрической системы квартиры. Отмечают места установки розеток, выключателей, распределительных коробок, линии прохождения проводки.

После приступают к прорезыванию штроб. Для этого можно использовать перфоратор, штроборез, болгарку с алмазным диском, ударную дрель.

После того, как места для розеток, выключателей, распределительных коробок и борозды для укладки кабеля готовы, приступают к монтажу электрической сети.

Прокладка кабелей в кабельных каналах

Монтаж электрических кабелей может производиться по методу кабель-канала. В этом случае применяется специализированный короб из алюминия, стали, пластика. Силовой кабель будет расположен внутри данной коробки, что обеспечивает надежную защиту и эстетический вид всей электропроводки. Также это увеличивает уровень пожаробезопасности.

Кабель-каналы чаще всего имеют белый цвет, есть варианты, имитирующие натуральную древесину. Прокладка кабеля электроснабжения в каналах представляет собой несложный процесс, выполняемый в несколько этапов:

• Изначально с короба снимается крышка;
• Производится крепление изделия при помощи дюбелей;
• В канале располагается короб и закрывается крышка.

Такой монтаж кабель канала занимает минимальное количество времени, позволяет получить оптимальное эстетическое решение. Электромонтаж должен выполнять опытный специалист, что позволит исключить формирование ошибок и последующих проблем.

Предназначение гофрированной изоляции

Электрический кабель рекомендуют заключать в гофрированную трубу по нескольким причинам. При этом учитываются условия, при которых будет производиться эксплуатация электропроводки, так как от них во многом зависят оптимальные характеристики этой дополнительной защитно-изоляционной оболочки:

Применение гофрированной трубы-оболочки для прокладки открытой электропроводки в деревянном доме.

• При проведении кабеля в стенах, выстроенных из горючих материалов, а также при закреплении его к деревянным деталям конструкции на первый план выходит соблюдение правил противопожарной безопасности. В этих случаях выбираются гофрированные трубы, изготовленные из негорючих материалов.
• При прокладывании проводки между стеной и отделочными материалами, такими, например, как пластиковые панели, гипсокартон или деревянная вагонка, важна не только негорючесть дополнительной изоляции, но и ее прочность – для того, чтобы свести к минимуму вероятность случайного повреждения кабеля.

Подготовка скрытой электропроводки по полу к последующей укладке стяжки

Если кабельная разводка монтируется в стяжку пола, гофрированную трубу применяют по двум причинам:

— для сохранения возможности, при необходимости, заменить вышедший из строя кабель, не нарушая целостность пола;

— для того чтобы защитить кабель от сдавливания и повреждения при обустройстве массивной бетонной стяжки.

Для укладки проводки под стяжку следует делать основной упор на прочность применяемой гофры.

• При подведении кабеля к дому или подсобным постройкам по улице, его следует защитить от воздействия влаги, ультрафиолетовых лучей, а также случайных механических повреждений. Гибкая гофрированная труба должна быть устойчивой к любым внешним механическим и атмосферным воздействиям. Кроме этого, следует учитывать температурный диапазон рабочих температур — мороз в зимний период и сильный нагрев летом. При прокладке изоляции в условиях улицы путем подвешивания, необходимо предусмотреть армирование трубы, например, стальной проволокой, которое увеличит несущую способность воздушной линии.
• В случае если прокладка кабеля осуществляется подземным способом, учитывается жесткость трубы, а также влагостойкость и водонепроницаемость дополнительной изоляции.

Гофрированная защитная изоляция, причем, даже металлическая, не сможет полностью защитить кабель от механического воздействия, например, при сверлении стен или пола. Поэтому рекомендуется при укладке кабеля в стяжку или же при монтаже под стационарную, то есть не съемную отделку, а также при полной заделке в стену, составить подробный план прохождения проводки. Нелишним будет дополнить его фотографиями. Необходимо правильно понимать, что не каждый детектор проводки может определить месторасположение кабеля, даже если он находится под нагрузкой.

Советы для прокладывания проводки по потолку в квартире

Перед установкой натяжных потолков важно уделить особое внимание прокладке проводов. Следует заранее составить полный план электрической схемы. Обязательно нужно учесть все правила пожарной безопасности

Обязательно нужно учесть все правила пожарной безопасности

Обязательно нужно учесть все правила пожарной безопасности.

Ни в коем случае нельзя пренебрегать правилами безопасности в эстетических целях. Если по правилам необходимо соблюсти расстояние в 15 см между плоскостью натяжных полотен и базовым перекрытием, то полотна нужно установить именно на этом расстоянии, но никак не меньшем. Провода обычно разводят с некоторым запасом.

Советы по установке потолков и проводки:

Следует обратить внимание на то, чтобы гофра не провисала

Чтобы избежать ненужного провисания, необходимо позаботиться об установке специальных креплений для проводки, например, клипсы из пластика или дюбель, который фиксирует кабель.
Кабели следует устанавливать в соответствии с конкретным типом светильников.
Важно, чтобы мощность светильников была подобрана правильно, иначе пленка может расплавиться.
В качестве осветительных приборов на натяжных потолках лучше всего использовать светодиодные ленты
Их установка очень проста, а использование безопасно.
Прокладывая проводку, важно проследить за тем, чтобы провода не пересекались.
Если между проводами есть пересечение, их следует дополнительно защитить, чтобы предотвратить короткое замыкание.. Современные квартиры все чаще оснащают натяжными потолками. Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку

Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку. Современные квартиры все чаще оснащают натяжными потолками

Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Современные квартиры все чаще оснащают натяжными потолками. Установить их можно легко и просто, но стоит учесть, что в случае поломки проводки, конструкцию нужно будет снимать полностью или частично

Поэтому перед монтажом потолка важно правильно установить проводку

Похожие записи:

Как построить дом из сэндвич-панелей своими руками Установка входной металлической двери в квартиру своими руками Какие газовые колонки лучше Как покрыть крышу стеклоизолом своими руками Как установить входную дверь: видео + инструкция по самостоятельной установке Как рассчитать объем фундамента в м3 при разной высоте?
