Проверка реле регулятора мультиметром

Проверка регулятора ВАЗ 2107

До 1996 г. на классические авто ВАЗ 2107 с генератором шифра 37.3701 оснащался регулятор напряжения старого образца (17.3702). Если установлено такое реле, то проверять следует, как на десятке (рассмотрели выше).

После 1996 г. начали устанавливать новый генератор марки Г-222 (стоит интегральный регулятор РН Я112В (В1).

Проверка отдельно регулятора

• 1 — аккумуляторная батарея;
• 2 — регулятор напряжения;
• 3 — контрольная лампа.

Для проверки, надо собрать схему, приведенную на рисунке. При нормальном рабочем напряжении 12 В, лампочка должна просто светиться. Если напряжение доходит до 14,5 Вольт, то лампочка должна гаснуть, а при понижении — опять загораться.

Проверка реле типа 591.3702-01

Схема проверки реле:

Такие старые модели реле устанавливают еще иногда на классику ВАЗ 2101-ВАЗ 2107, на машины ГАЗ, Волга, Москвич.

Реле крепится на кузове. Проверяется по такой же схеме, как и предыдущие. Но, надо знать маркировку контактов:

• «67» — это контакт минус (-).
• «15» — это плюс.

Процесс проверки такой же. При нормальном напряжении, 12 Вольт и до 14 В — лампочка должна гореть. Если ниже или выше, лампочка должна гаснуть.

РР-380

Регулятор марки РР-380 устанавливался на автомобили ВАЗ 2101 и ВАЗ 2102. Регулируемое напряжение при температуре регулятора и окружающей среды (50±3)° С, В:

• на первой ступени не более 0,7
• на второй ступени 14,2 ± 0,3
• Сопротивление между штекером «15» и массой, Ом 17,7 ± 2
• Сопротивление между штекером «15» и штекером «67» при разомкнутых контактах, Ом 5,65 ± 0,3
• Воздушный зазор между якорем и сердечником, мм 1,4 ± 0,07
• Расстояние между контактами второй ступени, мм 0,45 ± 0,1.

Проверка трехуровневого реле

По названию понятно, что такие реле имеют три уровни подачи напряжения. Это более продвинутый вариант. Уровни значения напряжения, при котором аккумулятор будет отсоединяться от регулятора напряжения можно задать вручную, например: 13.7 В, 14.2В, 14.7В.

Как проверить генератор

Для проверки работоспособности, надо:

1. Отключить провода, идущие на клеммы 67 и 15 регулятора.
2. Подсоединить к проводам лампочку. В обход реле.
3. Отсоединить плюсовую клемму АКБ.

Если машин не заглохла, значит генератор работает.

Проверка работоспособности

На корпусе каждого реле изображена схема с номерами контактов и номиналом управляющего напряжения. Прямоугольник с выводами 85 и 86 означает катушку. Поэтому при измерении параметров обмотки нужно подключаться к ним. Другие выводы с номерами 30, 87 и 87а (88) являются ключом переключения внешней цепи.

Как тестер реле регуляторов и любого другого электромагнитного реле удобно использовать цифровой мультиметр. Это связано с тем, что он может измерять ток, напряжение и сопротивление.

Для этого мультиметр переключателем переводим в режим измерения сопротивления. К выводам 85, 86 подсоединяем измерительные щупы, снимаем показания. Если сопротивление в пределах нормы, то надо проверить состояние управляемых выводов. В реле с нормально замкнутыми контактами 30 и 87, при измерении сопротивления между ними, мультиметр должен показать 0 Ом. С нормально разомкнутыми контактами 30 и 87 сопротивление между ними должно быть равно бесконечности. При подаче управляющего напряжения на выводы катушки 85 и 86 все должно поменяться с точностью наоборот.

Иногда известен только ток срабатывания, тогда измеряется сопротивление катушки. После этого показания мультиметра умножаются на ток срабатывания, и получается управляющее воздействие обмотки. Затем, подавая вычисленное напряжение, можно проверять контактную группу, как было описано выше.

На обмотку реле переменного тока можно подавать только переменное напряжение.

После проверки реле, если есть потребность и возможность регулировки контактов сделайте это. В противном случае – замените весь прибор. Его установку и извлечение нужно осуществлять при отключенном питании устройства.

Как работает реле

Для простоты возьмём автомобиль. В нём только постоянный ток напряжением 12 В. Один провод — плюс, другой — если он вообще есть — масса. То есть в качестве минусового провода работает сам кузов автомобиля. Там, где электроприборы изолированы от кузова, есть и массовый или минусовой провод.

Чтобы прозвонить реле, надо хотя бы в общих чертах понимать, как оно работает. Четырёхконтактное реле ставится в разрыв плюсового провода. Провод подключается к контактам 30 и 87. А контакты 85 и 86 — управляющие. Если на них подать достаточный ток, катушка, которая стоит в разрыве цепи 85-86, замкнёт цепь 30-87 механическим способом.

Для 5-контактного реле всё справедливо, но реле одновременно замыкает цепь 30-87 и размыкает цепь 88-87. Так может, например, обеспечиваться реверс электродвигателя.

Как проверить диодный мост генератора мультиметром

Диодный мост в генераторе является своеобразным выпрямителем, с помощью которого переменный ток, вырабатываемый генератором, преобразуется в постоянный. В него входят полупроводниковые диоды в количестве 6 штук, 3 из них – с положительным значением, а 3 – с отрицательным. Каждая из этих групп пропускает ток только в одном, строго определенном направлении.

Переменный ток используется тогда, когда его нужно передать на дальнее расстояние. Для электроприборов, установленных в автомобиле, требуется постоянный ток, в том числе и для зарядки аккумулятора. Поскольку генератор способен вырабатывать лишь переменный ток, то для преобразования в постоянный ток как раз и нужен диодный мост.

В конструкцию входят две металлические пластины, проводящие электрический ток. На их плоскости в порядке очередности устанавливаются диоды. Переменное напряжение, выдаваемое генератором, изменяет направление, в котором движутся электроны. Для того чтобы получить постоянное напряжение, требуется перенаправить их движение в так называемую неправильную сторону, в результате дальнейшей работы фаз будет создаваться постоянный ток. В данной схеме аккумуляторная батарея служит своеобразным конденсатором, который успешно гасит колебания напряжения. При необходимости следует проверить генератор с помощью мультиметра.

Довольно часто происходит выход из строя диодного моста. Подобная ситуация возникает при несоблюдении полярности аккумулятора, или замыкании электрической цепи в самом генераторе. Любые неисправности диодного моста отрицательно влияют на всю бортовую сеть. Если произошел обрыв одного из диодов или диод оказался пробитым, в этом случае в стабильном пульсирующем напряжении на выходе генератора появляются провалы, поскольку неисправный диод прекращает подачу напряжения в бортовую сеть.

Определенную компенсацию провалов берет на себя аккумулятор за счет собственных ресурсов, однако величина общего напряжения сети все равно снижается. Помимо нарушения стабильности, провалы приводят к электромагнитным помехам, отрицательно влияющим на звуковоспроизводящее оборудование. При большом количестве таких нарушений скорее всего потребуется обязательная проверка диодного моста. С этой целью придется проверить генератор на работоспособность мультиметром, предварительно сняв его с двигателя. Диодный мост отсоединяется и прозванивается тестером.

Во время разборки желательно использовать руководство по эксплуатации, поскольку на разных машинах эта операция может отличаться. На одних моделях крепление моста осуществляется болтами, а в других он просто припаивается. На диодный мост и генератор наносятся метки, чтобы избежать путаницы при последующей сборке.

• Мультиметр необходимо перевести в режим измерения сопротивления и установить звуковую индикацию.
• Далее щупы измерительного устройства подключаются к каждому выводу диода. Отрицательный вывод – «минус» соединяется с центральной стальной или алюминиевой пластиной, а положительный вывод соединяется с металлической жилой, выполненной в виде луженого оголенного провода, диаметр которого должен быть не менее 1 мм.
• Чтобы проверить каждый диод, нужно вначале одним щупом коснуться жилы или центральной пластины, а другим щупом – противоположного вывода диода. После этого щупы необходимо поменять местами.
• При исправности диода, мультиметр будет выдавать звуковые сигналы только когда щупы находятся в определенном положении. Если же тестер пищит при всех вариантах подключения, это указывает на то, что диод пробит. Если звуковые сигналы вообще отсутствуют, значит имеет место обрыв диода. Звуковые сигналы должны издаваться прибором, когда проверяется только одна сторона моста.

Существует еще один метод проверки генератора мультиметром. В этом случае используется сопротивление – основная физическая величина. Для проведения измерений таким способом, переключатель нужно установить на отметку 1кОм. Касания щупами осуществляются как и в предыдущем варианте. При проверке одного направления прибор должен выдавать результат 500-800 Ом, а при проверке другого – бесконечность. В этом случае все диоды моста находятся в рабочем состоянии.

Вероятные обстоятельства неисправности

В качестве главных обстоятельств неисправностей реле-регуляторов напряжения генераторов рассматриваются:

• межвитковое замыкание обмотки возбуждения. самая опасная обстоятельство неисправности. По окончании замены реле-регулятора генератор определенное время трудится без неприятностей. Но регулятор действующий при повышенных токах и через несколько месяцев снова перегорает. В этом случае нужно снимать генератор и везти его на тестирование;
• выход из строя выпрямительного моста (пробой диодов). Менее страшен, тем более эта неисправность приводит к перегреву генератора, и диоды изменяются прежде всего;
• переполюсовка либо перепутывание полюсов аккумулятора. В этом случае выходят из строя и выпрямительные диоды;
• разрушение щеток;
• замыкание на управляющем выводе реле-регулятора;
• естественный износ.

Последствия неисправного реле-регулятора смогут быть значительны:

• повышенное напряжение генератора может привести к выходу из строя электронных блоков автомобиля, исходя из этого нельзя снимать клеммы аккумулятора при заведенном двигателе;
• внутреннее замыкание реле-регулятора ведет к перегреву обмотки возбуждения и, в конечном итоге, более дорогостоящему ремонту;
• разрушение щеток реле-регулятора может привести к окончательной поломке генератора, его заклиниванию, обрыву ремня и более важным последствиям.

Назначение реле-регулятора напряжения на ВАЗ 2106

Как известно, система электроснабжения ВАЗ 2106 состоит из двух важнейших элементов: аккумулятора и генератора переменного тока. В генератор вмонтирован диодный мост, который автомобилисты по старинке называют выпрямительным блоком. Его задача — преобразовывать переменный ток в постоянный. А для того чтобы напряжение этого тока было стабильным, не зависело от скорости вращения генератора и сильно не «плавало», применяется устройство, называемое реле-регулятором напряжения генератора.

Внутренний регулятор напряжения ВАЗ 2106 отличается надёжностью и компактностью

Этот прибор обеспечивает постоянное напряжение во всей бортовой сети ВАЗ 2106. Если реле-регулятора не будет, напряжение будет скачкообразно отклоняться от среднего значения в 12 вольт, причём «плавать» оно может в очень широком диапазоне — от 9 до 32 вольт. А поскольку все потребители энергии на борту ВАЗ 2106 рассчитаны на работу под напряжением в 12 вольт, то без должного регулирования питающего напряжения они просто перегорят.

Конструкция реле-регулятора

На самых первых ВАЗ 2106 устанавливались контактные регуляторы. Увидеть такое устройство сегодня практически невозможно, поскольку оно безнадёжно устарело, а ему на смену пришёл регулятор электронный. Но для знакомства с этим устройством нам придётся рассмотреть именно контактный внешний регулятор, так как на его примере конструкция раскрывается наиболее полно.

Первые внешние регуляторы ВАЗ 2106 были полупроводниковыми и выполнялись на единой плате

Итак, основным элементом такого регулятора является обмотка из латунной проволоки (примерно 1200 витков) с медным сердечником внутри. Сопротивление у этой обмотки постоянное, и составляет 16 Ом. Кроме того, в конструкции регулятора имеется система вольфрамовых контактов, регулировочная пластинка и магнитный шунт. А ещё есть система резисторов, способ соединения которых может меняться в зависимости от требуемого напряжения. Наибольшее сопротивление, которое могут выдать эти резисторы, составляет 75 Ом. Вся эта система находится в прямоугольном корпусе из текстолита с выведенными наружу контактными площадками для подключения проводки.

Принцип работы реле-регулятора

Когда водитель запускает мотор ВАЗ 2106, вращаться начинает не только коленвал в двигателе, но и ротор в генераторе. Если скорость вращения ротора и коленвала не превышает отметку в 2 тыс. оборотов в минуту, то напряжение на выходах генератора не превышает 13 вольт. Регулятор при таком напряжении не включается, а ток идёт прямо на обмотку возбуждения. Но если скорость вращения коленвала и ротора возрастает, регулятор автоматически включается.

Реле-регулятор подключается к щёткам генератора и к замку зажигания

Обмотка, которая подключена к щёткам генератора, мгновенно реагирует на повышение оборотов коленвала и намагничивается. Сердечник, находящийся в ней, втягивается внутрь, после чего происходит размыкание контактов на одних внутренних резисторах, и замыкание контактов на других. К примеру, когда двигатель работает на малых оборотах, в регуляторе задействован лишь один резистор. При выходе двигателя на максимальные обороты включается уже три резистора, а напряжение на обмотке возбуждения резко падает.

Как проверить реле в автомобиле

Для многих автовладельцев реле оказывается весьма непонятной вещью. От его неисправности может зависеть отказ различного оборудования, поэтому необходимо знать, как проверить работоспособность реле.

Чтобы понять принцип работы этого устройства, стоит почитать очень подробную статью Как работают реле в автомобиле. Если кратко: внутри корпуса реле установлен маленький электромагнит. При подаче напряжения на его контакты, он притягивает перемычку, и она замыкает контакты силовой линии – оборудование включается. Исходя из этого, существуют определенные неисправности реле, которые могут привести его отказу.

При диагностике неисправностей какого-либо оборудования, подключенного через реле, нужно проверить, работает ли оно. В современных автомобилях реле устанавливаются в монтажные блоки, поэтому будет отталкиваться от этого. Если у вас «отдельно стоящее» реле, принципы проверки такие же.

Проверяем присутствие питания на управляющих контактах

При наступлении определенных условий, необходимых для включения оборудования, запитанного через реле (например, включения фар из салона), реле должно щелкнуть. Если щелчок есть, то сразу переходим к следующему разделу статьи про силовые контакты. Если щелчка нет, нужно проверить наличие напряжения на управляющих контактах. Определить наличие напряжения можно обычной контрольной лампочкой или мультиметром. Причем мультиметр способен показать низкое напряжение, которое лампочка «не заметит».

Чтобы померить напряжение на контакте реле, в некоторых случаях достаточно слегка вытянуть его из гнезда монтажного блока и прикоснуться щупом контрольной лампы или мультиметра к одному из управляющих контактов. Второй щуп соответственно нужно прислонить к металлу кузова. Однако надежнее и легче вытащить реле полностью и вставить щуп в нужное гнездо блока.

Если ни на одном управляющем контакте напряжения нет, значит, реле не включится и скорее всего в отказе оборудования виновато не оно. Нужно искать причину, по которой ток не приходит на реле.

Чтобы магнит, находящийся внутри реле сработал, кроме «плюса», должна быть еще и «масса», то есть соединение с кузовом. Проверить ее наличие можно той же «контролькой». Один щуп лампы поставьте на плюсовую клемму аккумулятора, а второй – в «массовое» гнездо монтажного блока. Только не соединяйте данные места обычным проводом – это приведет к короткому замыканию! Лампочка или мультиметр исключат эту опасность и покажут есть ли массовое соединение в соответствующем гнезде.

Проверяем наличие напряжения на силовых контактах реле

Если реле щелкает, значит, управляющая электрическая цепь исправна, магнит срабатывает и перемычка двигается. В этом случае нужно проверить наличие напряжения на силовых контактах реле. На одном контакте напряжение есть всегда, а на втором должно появляться при включении реле. При выключенном оборудовании, подключенном через проверяемое реле, найдите силовой контакт, находящийся под напряжением. Для этого вставьте щуп контрольной лампы или мультиметра в соответствующее гнездо монтажного блока, а второй конец – к кузову автомобиля.

Если ни на одном силовом контакте напряжения нет, значит, силовая линия неисправна и реле так же ни при чем. Причины отказа силовой линии могут быть разными, но для начала стоит проверить предохранитель. Если же на одном из силовых контактов реле напряжение присутствует, то при включенном реле (реле щелкнуло, на управляющих контактах есть напряжение), напряжение должно быть и на втором силовом контакте.

Конструктивное исполнение реле-регулятора и внешние признаки его неисправности

Реле-регулятор:

1. Может быть выполнен в виде одного из модулей щеточного узла, используя его конструктив как несущую основу.
2. Или же представляет собой отдельный элемент, установленный на корпусе на кронштейне.

Применение отдельного исполнения легко визуально обнаруживается за счет того, что реле находится в разрыве цепи протекания тока между генератором и аккумулятором. В любой форме своего исполнения реле представляет собой неразборный моноблочный элемент, корпус которого залит эпоксидным составом или иным герметиком. Это означает, что вышедший из строя компонент ремонту не подлежит.

Отказ реле-регулятора сопровождается недозарядом или перезарядом аккумулятора. Недозаряд аккумулятора приводит к тому, что

• начинает плохо заводиться двигатель;
• стартер не в состоянии провернуть коленчатый вал;
• в тяжелых случаях автомобиль оказывается обесточенным и оставшегося заряда не хватает даже на включение индикаторов приборной панели.

Неприятным следствием перезаряда аккумулятора становится выкипание электролита. При этом на его корпусе в районе клемм и на самих клеммах появляются белый налет и потеки. Внешние признаки не являются исчерпывающими, однозначно не указывают на неисправность реле. Тем не менее, при их проявлении осуществляется комплексная проверка цепей и схемы генератора, в перечень процедур которой входит контроль исправности реле-регулятора.

Это интересно: Рассмотрим характерные отказы и неисправности Lada Kalina и способы их устранения

Проверка отдельного регулятора

Проверка регулятора напряжения у генератора Г-222: 1 — аккумуляторная батарея; 2 — регулятор напряжения; 3 — контрольная лампа.

Как правило, отдельные регуляторы напряжения устанавливали на старые машины, включая отечественные ВАЗы. Но некоторые производители продолжают так поступать до сих пор. Процесс проверки аналогичен. Для этого нужно иметь блок питания с регулятором значения напряжения, лампочку на 12 В, мультиметр и непосредственно проверяемый регулятор.

Для проверки нужно собрать схему, приведенную на рисунке. Сам же процесс аналогичен приведенному выше. В нормальном состоянии (при напряжении в 12 В) лампочка светится. При увеличении значения напряжения до 14,5 В она тухнет, а при понижении — светится вновь. Если в процессе лампа светится или тухнет при других значениях — значит, регулятор вышел из строя.

Проверка реле типа 591.3702-01

Схема проверки реле типа 591.3702-01

Также до сих пор можно встретить регулятор напряжения типа 591.3702-01, который устанавливали еще на заднеприводные ВАЗы (начиная от ВАЗ 2101 и заканчивая ВАЗ 2107), ГАЗ и Москвичи. Аппарат крепится отдельно, и устанавливается на кузове. В целом же проверка аналогична описанному выше, однако отличия состоят в используемых при этом контактах.

В частности, на нем есть два основных контакта — «67» и «15». Первый из них — это минус, а второй — плюс. Соответственно, для проверки необходимо собрать схему, приведенную на рисунке. Принцип проверки остается прежним. В нормальном состоянии, при напряжении в 12 В лампочка светится, а при повышении соответствующего значения до 14,5 В — тухнет. При возвращении значения в исходное значение лампочка загорается вновь.

Классическим регулятором такого типа является аппарат марки РР-380, устанавливаемый на машины ВАЗ 2101 и ВАЗ 2102. Приводим справочные данные, касающиеся этого регулятора.

Проверка трехуровневого реле

Регулируемый источник питания

Некоторые автовладельцы устанавливают на свои машины вместо стандартных “шоколадок” трехуровневые реле, которые являются технологически более продвинутыми. Их отличием является наличие трех уровней напряжения, при котором происходит отсечка питания аккумулятора (например, 13,7 В, 14,2 В и 14,7 В). Соответствующий уровень можно выставить вручную, воспользовавшись специальным регулятором.

Такие реле являются более надежными и позволяют гибко регулировать уровень напряжения отсечки. Что касается проверки такого регулятора, то она полностью аналогична описанным выше процедурам. Только при этом не забудьте про значение, которое выставлено на реле, и соответственно, проверяйте его по мультиметру.

Проверка генератора

Существует один метод, с помощью которого можно проверить работоспособность генератора автомобиля, оборудованного реле регулятора 591.3702-01 с элементами диагностики. Он заключается в следующем:

• отключить провода, которые шли к контактам 67 и 15 регулятора напряжения;
• подключить к ней лампочку (исключив из схемы регулятор);
• снять с плюсовой клеммы аккумуляторной батареи провод.

В случае, если в результате этих действий двигатель не заглох — значит, можно утверждать, что генератор автомобиля в порядке. В противном случае — неисправен и нуждается в проверке и замене.

Проверка интегрального реле-регулятора

В случае исполнения реле-регулятора в виде модуля щеточного узла осуществляется совмещенная проверка. Для ее выполнения потребуются:

• регулируемый источник напряжения (его функции выполняет зарядное устройство);
• автомобильная лампочка малой мощности (для подфарников, указателей поворота или плафона салонного освещения);
• несколько соединительных проводов.

Кроме того, разбираем генератор. Для этого откручиваем один или несколько (в зависимости от исполнения) крепежных болтов, снимаем щеточный узел, который очищаем от графитовой пыли. Н вход щеточного узла подключаем регулируемый источник, а к его выходу, который совпадает с выходом реле – лампочку. Для некоторых моделей зарядных устройств параллельно выходу потребуется подключить аккумуляторную батарею, так как иначе источник не включится. Далее включаем источник и изменяем его выходное напряжение, которое контролируется по встроенному индикатору или мультиметром. С учетом того, что щетки хорошо проводят электрический ток, а реле может находиться в двух состояниях и имеет пороговую характеристику:

• при входном напряжении не свыше 14,5 – 14,7 В лампочка горит;
• в случае превышения указанного значения реле срабатывает, что отмечается погасшей лампочкой.

Это интересно: Признаки неисправности датчика коленвала

Если лампочка продолжает гореть при напряжении 16 В и более, реле считается вышедшим из строя и подлежит обязательной замене.

Ненормальные значения напряжения на мультиметре

Если мультиметр показывает пониженное напряжение в АКБ, аккумулятор попросту перестанет принимать заряд. В результате автомобиль может не завестись, индикаторы на приборной панели могут перестать работать, также неприятности могут возникнуть во время движения.

Если напряжение повышено, есть вероятность, что в банке аккумулятора уменьшился уровень электролита, или он попросту выкипел. Также характерным признаком может стать образование на стенках корпуса белого налета. При подзарядке аккумулятор может начать себя вести непредсказуемо.

ДЛЯ ЧЕГО НУЖНО РЕЛЕ?

В любой электрической цепи автомобиля есть реле. Для чего они существуют? В автомобиле присутствует большое количество электрических элементов большой мощности:

■ стартер;■ клаксон;■ вентилятор системы охлаждения двигателя;■ и многие другие.

При отсутствии реле в схеме управления этими элементами большой ток проходил через кнопки которыми управляются данные элементы, и это приводило бы к их оплавлению. Либо эти кнопки нужно было делать массивными, чтобы они могли выдержать такой ток.

Провода подводимые к кнопкам управления, также нужно было использовать большего сечения, что отрицательно сказывалось бы на цене и весе автомобиля.

Реле существуют с целью управления большими токами при помощи малых токов.

ПРИНЦИП РАБОТЫ РЕЛЕ.

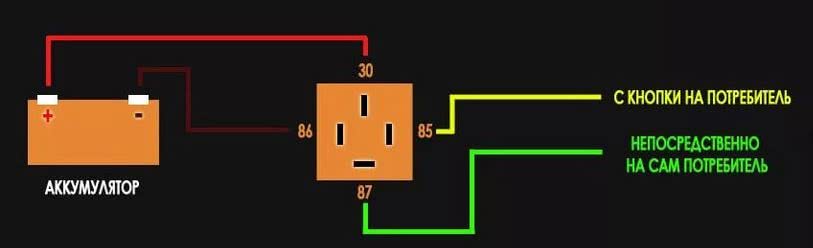

Классическое реле имеет 4 контакта. Каждый контакт реле имеет свой номер:

■ 30 «+» постоянное напряжение от АКБ.■ 85 «+» от кнопки управления реле.■ 86 «—» (земля, масса).■ 87 «+» цепь идущая к исполнительному устройству при срабатывании реле (клаксон, стартер и т.д.)

При подаче напряжения на контакт 85, происходит замыкание контактов 87 и 30 и таким образом ток идет на к исполнительному устройству. При отключении подачи напряжения, контакты 87 и 30 размыкаются. Это принцип работы нормально разомкнутого реле.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ РЕЛЕ.

Обычно проверка реле большинством автолюбителей сводится только проверке его срабатывания и на основании этого делается вывод о работоспособности реле. Алгоритм более правильной проверки приводится ниже и он состоит из трех последовательных шагов. Если реле проходит все эти этапы, можно сделать вывод, что оно работоспособно.

■ Шаг 1.Соедините контакт 86 (на схеме контакт 3) с отрицательной клеммой аккумуляторной батареи. На короткое время соедините контакт 85 (на схеме контакт 5) с положительной клеммой аккумуляторной батареи. Реле щелкает?

Да — Проходим к следующему шагу проверки.Нет — Замените реле.

■ Шаг 2.Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2) Оно бесконечное?

Да — Проходим к следующему шагу проверки.Нет — Замените реле.

■ Шаг3.Соедините контакт 85 с положительной клеммой аккумуляторной батареи и контакт 86 (на схеме контакты 5 и 3) с отрицательной клеммой аккумуляторной батареи. Измерьте сопротивление между контактами 30 и 87 реле. (на схеме контакты 1 и 2). Оно меньше, чем 1Ω?

Да — Реле исправно.Нет — Замените реле.

Как проверить регулятор напряжения генератора

Современный регулятор, совмещенный со щеточным узлом, применяется на большинстве автомобилей иностранного и отечественного производства. Для начала оценим доступ к генератору. Если он труднодоступен и неудобен, то лучше будет снять его с автомобиля. Если же доступ свободный, то снимаем с него реле, не снимая генератор. Но перед этим обязательно нужно снять минусовую клемму с аккумулятора.

Регулятор крепится к генератору со стороны задней крышки обычно двумя болтами. Откручиваем их и аккуратно, чтобы не повредить щетки, снимаем его, предварительно отсоединив от него провода.

Для дальнейшей проверки нам понадобится либо блок питания, либо зарядное устройство, лампа на кальвания на 12 вольт. Главное, чтобы можно было увеличивать и уменьшать напряжение от 10 до 16 вольт. Если для проверки будет использоваться зарядное устройство, то понадобится еще и аккумулятор. Дело в том, что многие зарядные устройства не работают без него.

Подключаем зарядное устройство к аккумуляторной батарее в штатном режиме. Дополнительно к клеммам батареи подсоединяем мультиметр и два провода. Один на плюс, другой на минус. И соединяем их с реле-регулятором. Плюсовая клемма регулятора — это штекер. Минус — металлическая пластинка под одним из крепежных отверстий. Проводами подсоединяем к щеткам лампочку. Стенд готов, можно начать проверку. Блок питания подключается так же, только без аккумулятора.

Подключаем зарядное устройство к внешней сети и включаем его. Ручка регулятора нагрузки должна быть на минимальном уровне. Начинаем потихоньку поднимать напряжение. При этом накал лампочки должен понемногу увеличиваться. При нагрузке 12 вольт и более она должна гореть в полный накал. Продолжаем плавно поднимать напряжение до тех пор, пока не потухнет лампочка, или нагрузка не достигнет значения 15 вольт. Если регулятор исправен, то лампочка должна погаснуть на значении напряжения 14,2 -14,5. При снижении нагрузки лампочка опять загорится.

Если лампочка тухнет до 14 вольт, или достигнуто напряжение более 14,8 вольт, а лампочка все еще горит, то такой регулятор надо менять.

Проверка отдельного регулятора напряжения генератора

Таким же способом проверяется отдельно стоящий стабилизатор. В основном он крепится на кузове в моторном отсеке. Но иногда и на крышку генератора. В любом случае откручиваем его и подсоединяем к стенду. Пусть, например, это будет стабилизатор типа Я112 В.

Плюсовой провод подсоединяем к клеммам «Б» и «В», минус подаем на корпус. Контрольную лампочку соединяем с клеммами «В» и «Ш». Далее делаем все точно так же, как и с совмещенным стабилизатором. Плавно поднимаем нагрузку, при достижении 14,5 вольт должна произойти отсечка. Если отсечки нет, то меняем регулятор.

Проверяем устаревший 591.3702−01

Этот устаревший тип реле устанавливался почти на все заднеприводные автомобили. Относится он к отдельно стоящим. Всегда крепился к кузову моторного отсека. Схема подключения для проверки слегка отличается от вышеописанной. Действия и суть проверки остаются прежними.

Здесь имеется всего два контакта. Маркировка выполнена цифрами «67» и «15». Контакт под номером «67» — это минусовая клемма. Соответственно «15» — плюс. Минусовой провод с зарядного устройства закрепляем на корпусе устройства. Плюсовой крепим на клемме 15. Провода контрольной лампочки соединяем: один на корпусе, второй и клемме «67». Наш стенд готов к проверке.

Как проверить мультиметром регулятор к1216ен1

И напоследок пару слов о реле к1216ен1. Этот регулятор устанавливался на заднеприводные, и переднеприводные ВАЗы с инжекторными двигателями. Если учесть тот факт, что таких автомобилей эксплуатируется немало по всему постсоветскому пространству, нельзя обойти его стороной.

Этот регулятор принадлежит к совмещенному реле со щеточным узлом. Его предварительная и основная проверка проводится по вышеописанному методу. Никаких особых отличий нет.

Как проверить электромагнитное реле

Давайте же проверим реле с помощью мультиметра  и блока питания. Прозваниваем контакт 1 и 7 и смотрим, что у нас они звонятся, значит эти контакты соединены. Видно даже визуально.

Подаем напряжение на катушку  12 Вольт  с блока питания и смотрим, что у нас получилось.

В результате у нас ярмо “приклеилось” к электромагниту (катушке)  и потянула за собой коммутационный контакт. Цепь 1 и 7 у нас оборвалась, но зато восстановилась цепь контактов 7 и 4. Вот таким образом проверяются контакты реле.

Если контакты с налетом, то следует протереть их карандашным ластиком. Если прилично поджарились, а другого реле под рукой нет, то здесь поможет только шкурка-микронка. Но этот случай уже критический, так как наждачная бумага сдирает тонкий слой из благородного металла, которым покрыты “пипочки”.

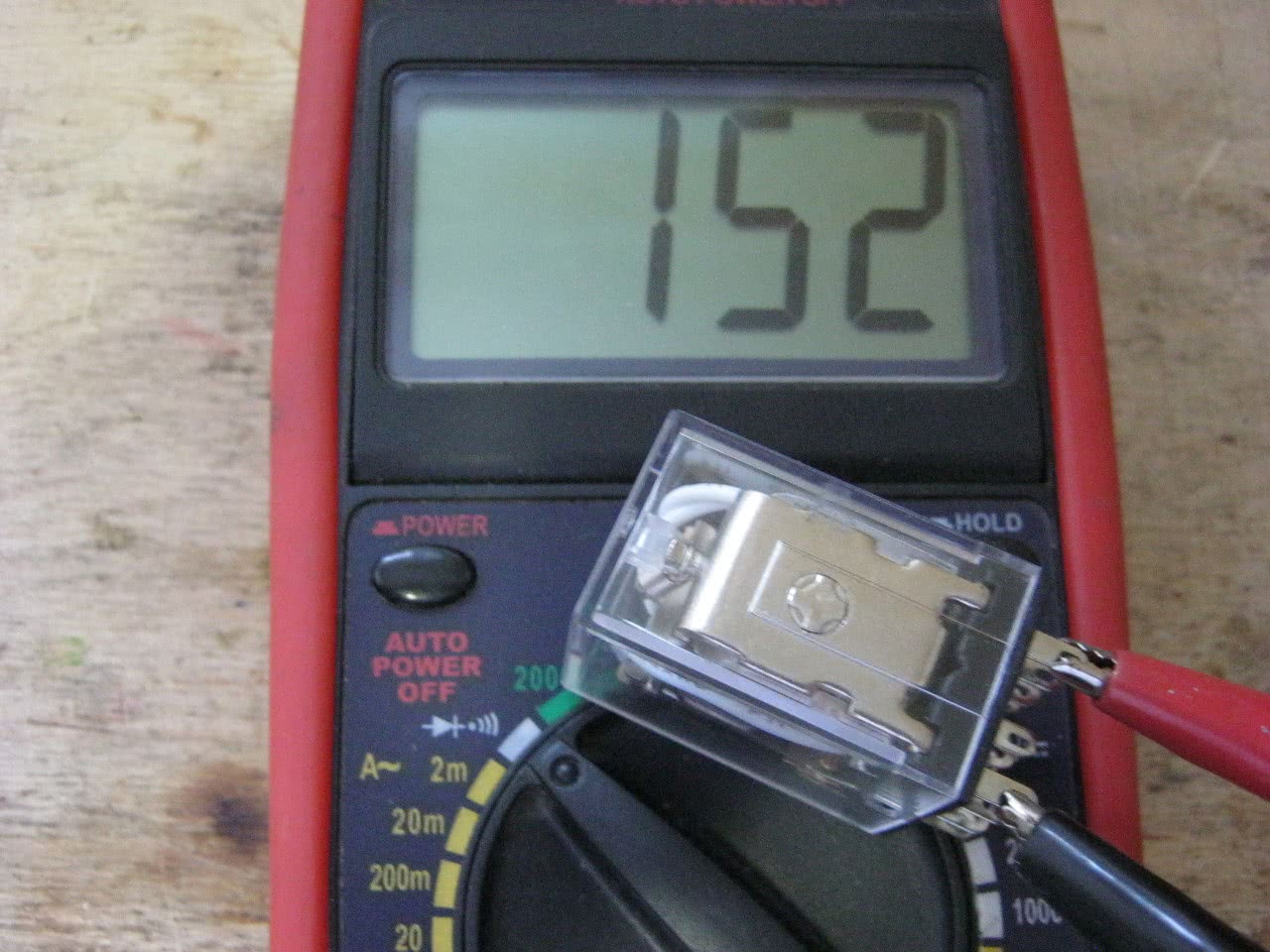

Целостность катушки реле проверяется с помощью мультиметра в режиме омметра. Для этого проверяем сопротивление катушки. Оно  зависит от самого реле. У всех  оно разное. Если сопротивления нет или оно очень маленькое  – порядка пару Ом, то значит в катушке либо обрыв, либо короткое замыкание.

На схемах электромагнитные реле обозначаются вот так:

Также контакты обозначают уже просто цифрами. В данном случае:

11 – это общий контакт

11-12 – это нормально замкнутые контакты

11-14 – нормально разомкнутые контакты

Прямоугольником обозначается сама катушка реле, а выводы катушки обозначаются буквами A1 и A2.

При подаче напряжения на катушку в данном реле у нас контакт перекинется, то есть картина будет выглядеть следующим образом:

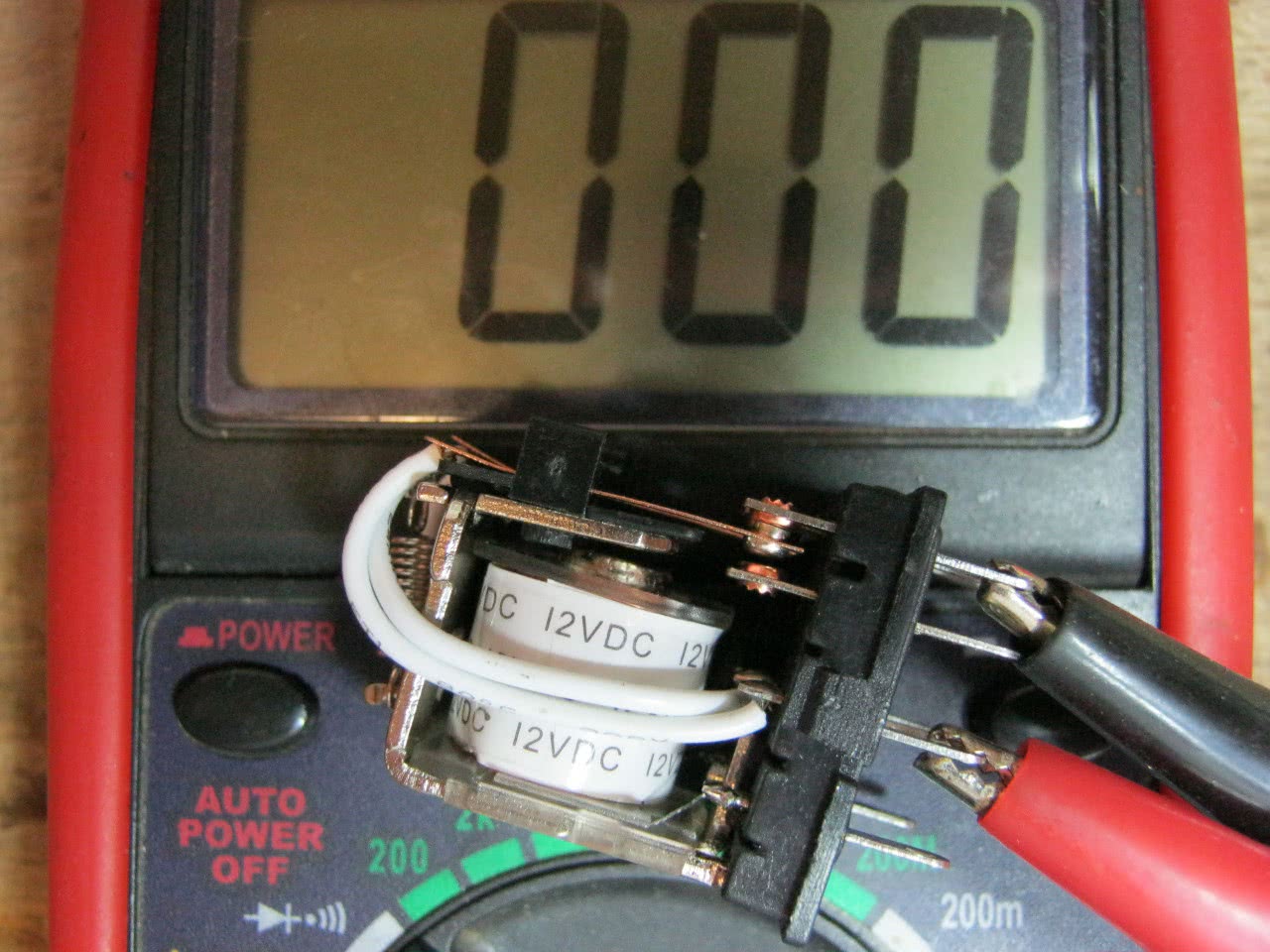

Без подачи напряжения:

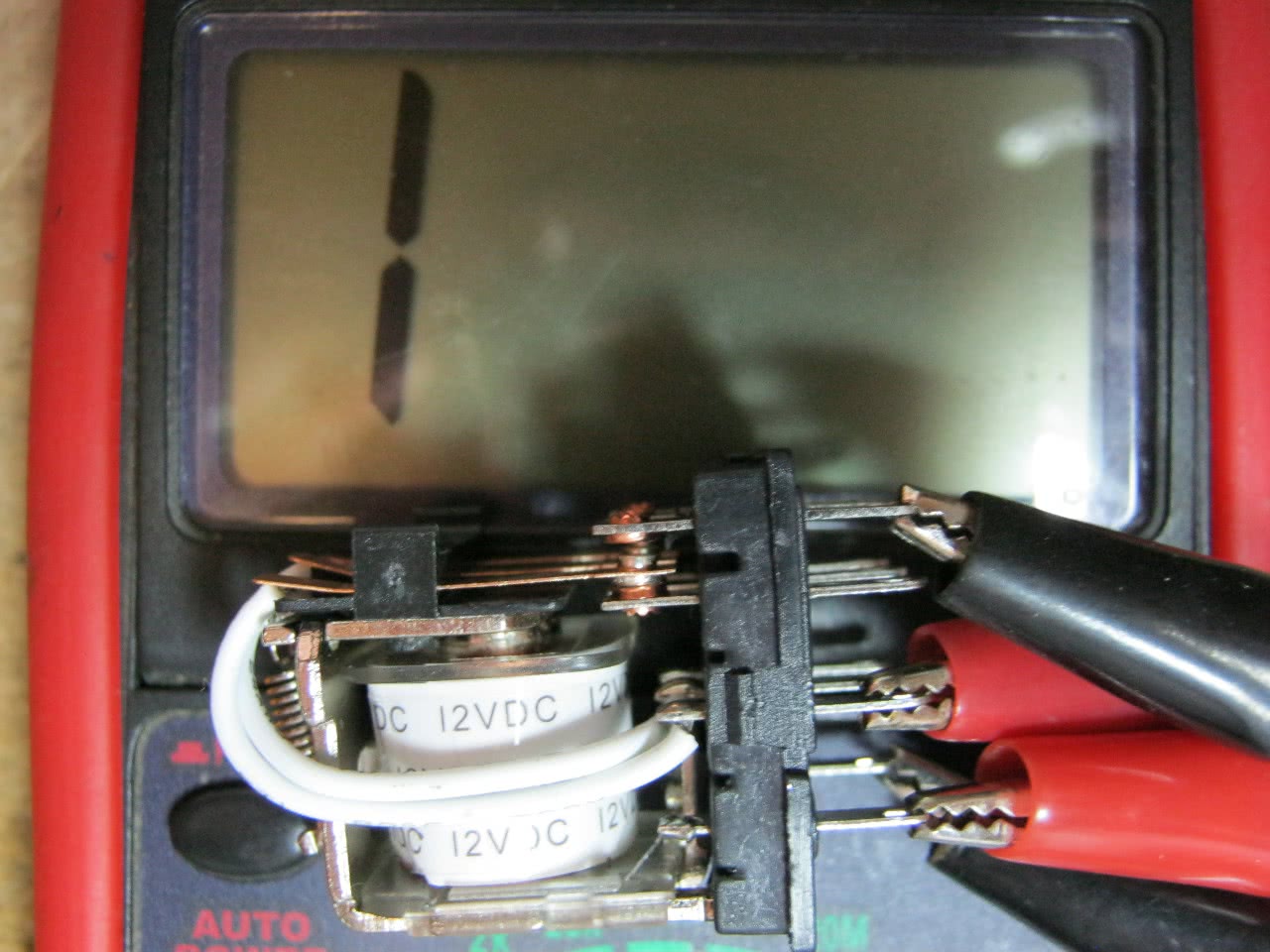

После подачи напряжения:

Проверка регулятора стартера

Чтобы проверить реле регулятор стартера, не снимая его с автомобиля, можно воспользоваться мультиметром, прозвонить все подходящие к нему провода. Для этого они предварительно отключаются от регулятора. Мультиметр переводится в режим измерения сопротивления, проверяются отключенные провода.

Если все в норме, то проводники возвращают на место. Замеряется напряжение на клеммах аккумулятора при выключенном двигателе. Мультиметр переводится в режим измерения постоянного напряжения в диапазоне от 0 до 20 Вольт. Щупы цепляются к клеммам аккумулятора. Прибор должен показывать 12,2-12,7 V. Если 12 вольт и ниже, то его надо подзарядить.

Затем двигатель надо завести и снова проверить с теми же измерениями. Если напряжение в диапазоне 13,2-14 V, то это норма. Добавляем обороты двигателя до 2000 в минуту и опять замеряем. В норме мультиметр должен показывать в пределах 13,6-14,2 V. Еще добавляем оборотов до 3500 в минуту.

Снимаем показания. Они не должны превышать 14,5 Вольта. Если значение не меняется и остается 12,7 Вольт, как при выключенном двигателе или даже уменьшается, значит, неисправен реле регулятор. Поэтому его нужно заменить. При превышении 14,5 Вольт регулятор также надо поменять.

Иногда возникает вопрос, как проверить реле мультиметром, если нет доступа к регулятору. Тогда надо его снять, а для проверки необходимо иметь в дополнение к тестеру зарядное устройство с регулятором напряжения и лампочку. Из них собирается следующая схема. Зарядка подключается к входным клеммам регулятора, а лампочка к выходным (толстым). Мультиметром контролируется напряжение на входе регулятора. Зарядкой меняем напряжение в пределах от 12 до 15 вольт. Лампочка должна погаснуть при 14,5 вольтах. Если этого не произошло, регулятор неисправен и подлежит замене.
