Как проверить заземление

Варианты показания мультиметра

Любой прибор, индикаторную отвертку или тестер, необходимо проверить на работоспособность и только после этого применять. Изоляция должна быть целой, без трещин и разрывов. Острие щупа должно отделяться от держателя диэлектрической шайбой, для защиты от случайных прикосновений. Корпус измерительного устройства должен быть целым. Перед замером штекеры вставляются в гнезда прибора, которые соответствует измерению переменного напряжения. Убедившись в исправности устройства, нужно перевести его в режим измерения переменного напряжения со шкалой 750 V. Это необходимо на случай измерения линейного напряжения, когда по ошибке на розетку завели две фазы.

Этот способ проверки розетки годится, если проверяющий уверен, что заземляющий контакт действительно земля. Тогда стоит задача найти ноль. Один щуп касается заземляющего контакта, а второй вставляется в любое гнездо розетки. Могут быть следующие варианты:

• прибор показывает 220 V, значит контакт фазовый;
• если 0 или единицы вольт, то это нулевой провод.

Показания в несколько вольт говорят, что это ноль. Но как определить ноль, когда дом снабжается электричеством по системе энергоснабжения TN — C и повторным заземлением рядом со зданием? Ведь и в этом случае будут нулевые показания прибора.

Чтобы убедиться, что данный проводник нулевой, нужно отключить заземление в подъездном электрическом щите. Затем замерить напряжение между гнездовыми контактами розетки. Прибор показывает 220 V – найден ноль розетки. Мультиметр ничего не показывает – найдено заземление.

При показаниях прибора 220 V на каждом контакте относительно заземляющего, нужно произвести дополнительное измерение между двумя гнездами розетки. Прибор показывает 0, значит, одна фаза заведена на оба гнезда. В противном случае прибор покажет 380 V, что означает присутствие на розетке двух фаз.

Способы проверки заземления в розетке

От наличия заземления в вашем доме зависит безопасность людей, поэтому крайне важно знать в каком состоянии находится заземляющий контур в квартире и есть ли он вообще. Все контрольные работы, которые придется проводить в связи с этим, можно свести к трем пунктам:

1. Визуальный осмотр.
2. Косвенные измерения.
3. Прямые измерения.
4. Испытания под нагрузкой.

Проверка визуальным осмотром

Прежде всего, придется разобрать все розетки. У них должна быть соответствующая клемма, к которой подсоединяется заземляющий проводник, как правило, он имеет жёлто-зелёное цветовое исполнение. Если всё это присутствует, значит, розетка заземлена. Если же вы обнаружили только два провода — коричневый и синий (фазу и ноль), то розетка не имеет защитного заземления.

Такая схема исключительно опасна и при таком включении добавляется еще одна угроза. Достаточно поменять местами фазу и ноль на вводе в дом или квартиру (во время ремонтных работ всякое бывает), как все заземляющие клеммы в розетках окажутся под напряжением. Если вы обнаружите в розетках такое безобразие, немедленно его прекратите. В идеале внутренности розетки должны выглядеть так: подводятся три провода — фазный, нулевой и заземляющий.

Если с розетками все в порядке, загляните в этажный щиток. Ввод в вашу квартиру тоже должен иметь три провода, причем заземляющий должен быть надежно прикручен прямо к металлическому шасси щита или к шине, которая электрически соединена с ним. Если все так и есть, то можно считать, что визуальный осмотр закончен, поскольку все этажные щиты должны быть подключены к заземляющему домовому контуру.

Проверка косвенными измерениями

К сожалению, визуальный метод не может дать стопроцентной гарантии. Любая из нижеприведенных причин сведет все результаты осмотра на нет:

1. «Щит должен быть заземлен» и «щит заземлен» — далеко не одно и то же. Среди профессиональных электриков тоже есть халтурщики.
2. Вы можете просто ошибиться, приняв, к примеру, зануляющую шину в щите за заземляющую.
3. Визуально все в порядке, но заземляющий домовой контур где-нибудь в подвале давно спилили и сдали в металлолом.
4. Вы банально не смогли разобраться в мешанине щитовых проводов, особенно если оборудование старое, а «специалистов» по электрооборудованию в доме — в каждой квартире.

Поэтому придется на время стать электриком. На этом этапе проверки вам понадобятся указатель напряжения (отвертка-индикатор) и обычный вольтметр переменного тока с пределом измерения не ниже 500 В. Подойдет, к примеру, китайский тестер (мультиметр).

Напряжение в домовой электросети можно измерить обыкновенным тестером, выставленным на соответствующий предел измерения.

При помощи указателя найдите в розетке фазу и убедитесь, что на остальных клеммах, включая заземляющую, напряжения нет. Теперь нагрузите домашнюю электросеть, включив в любую из розеток потребитель мощностью 1—2 кВт. Измерьте напряжение между точками фаза — ноль и фаза — заземляющий контакт. Перед началом измерения не забудьте выставить на приборе необходимый предел! Напряжения должны немного (максимум до 10 В) отличаться друг от друга, поскольку нулевой провод является питающим и находится под нагрузкой, а заземляющий нет.

Если напряжения абсолютно равны, то, скорее всего, заземляющая клемма подключена к нулю либо где-то в квартирных распределительных коробках, либо в этажном щите. В любом случае придется выяснить, где и зачем это сделано. Если нулевой и заземляющий провода просто соединены между собой, то ничего страшного. Намного хуже, если заземляющий провод подключен к нулевой шине, а не к заземляющему контуру. В этом случае он лишь изображает заземляющий, но, по сути, является зануляющим. Конечно, эту проблему придется устранить.

Если разброс напряжения больше 10—15 В, то это означает, что сопротивление заземляющего контура слишком велико и его нужно считать неисправным.

Возможен и вариант, когда между фазой и заземляющей клеммой напряжения нет вообще. Это говорит о том, что провод заземления либо отсутствует (проверяется визуально), либо не подключен к контуру, либо оборван где-нибудь в стене или распределительной коробке.

Измерение сопротивления контура

Этот метод, к сожалению, не только требует специального оборудования, но и трудновыполним в высотных домах. Зато он самый надежный. Суть его измерение сопротивления между заземляющей клеммой ваших розеток и реальной землей. Для проведения работ понадобится высокоточный мостовой омметр и огромное количество проводов. Проверка заземления мультиметром в этом случае, увы, невозможна — не та точность.

Как проверить контур заземления самому,метод электрочайника

Контур защитного заземления в электропроводке дома или квартиры переоценить довольно сложно. Во-первых – это Ваша безопасность, а во-вторых – это долгий срок службы практически всех ваших бытовых потребителей электроэнергии.Но довольно часто попадаются в интернете статьи о том как правильно своими силами проверить смонтированный контур.

Давайте познакомимся с этими советами.

Совет №1 (из форума электриков)

Цитата: народ,кто хорошо разбирается в тонкостях контуров заземления?Есть у меня вопросики.Сегодня захреначили контур 6 арматурин по 4 метра.Прибора специального для замера сопротивления не было сегодня.Сделали по деревенски.Подключили через фазу и контур(без рабочего ноля) чайник на 1.5КВта.Получилось следующее.Без нагрузки напряжение 247 В.Включаем чайник,на нём падение напряжения 220 В.Значит на контуре падение 27 В.Сопротивление чайника 27 Ом.Если посчитать по закону ома,то получается,что сопротивление контура чуть выше 3-х Ом.Вот у меня вопрос.Насколько данный метод объективен?Если я не учёл что-то,то хотелось бы понять,что именно? И тут понеслось.

Совет №2 (как проверить контур заземления тестером)

Цитата: не стоит проводить подобные работы, не обладая соответствующим опытом. Хотя правила их выполнения довольно просты.

А теперь советы «опытных электриков»:

1.Необходимо определить контакт фазы в розетке. Это делается специальной отверткой-тестером с индикатором фазы. Индикатором касаются поочередно проверяемых проводов с током, пальцем касаются специального контакта на ручке отвертки, лампочка горит только при касании к фазе;

2.Измерительным прибором в режиме измерения сопротивления определяется сопротивление между нулевым контактом сети и контактом заземления.

Описанный выше способ имеет высокую погрешность из-за низких токов измерительного прибора. Более правильной будет методика со специальным генератором, который подает питающий ток на контакт заземления, и тогда измеряются напряжение в проводе заземления и сила тока. Сопротивление заземления в этом случае рассчитывается по закону Ома.

Предлагаем посмотреть видео как проверить заземление на нашем канале

Если в результате измерений вы выясните, что полученный результат отклоняется от требуемой нормы, то можно предпринять ряд мер по уменьшению сопротивления:

• увеличение кислотности грунта,
• замена грунта в месте нахождения заземлителя,
• увеличение площади заземлителя.

Таких советов можно найти множество.Но удивляет то что люди которые называют себя электриками-думают не о том как проверить контур заземления правильно по методикам и с помощью специальных приборов,а как провести провести электрические измерения с помощью каких-то чудометодов (метод электрочайника) или приборами которые не предназначены для испытания контура заземления.

Это равноценно тому,что при посещении врача в поликлинике-он будет измерять температуру Вашего тела с помощью какой-то таблицы,а слушать хрипы в легких прикладывая ухо к спине.А в итоге предложит приобрести «амулетик здоровья» вместо лекарств.

Звучит смешно?Вот также смешно выглядят «кулибины» которые готовы доказать любую теорию которую они якобы прочитали в какой-то «умной книге».

Не выглядят смешными последствия деятельности таких электриков.

Если Вам необходимо проверить контур заземления обращайтесь в электроизмерительную лабораторию которая имеет сертификат позволяющий проводить такие измерения.И не забудьте спросить свидетельство о поверке измерителя сопротивления заземления .

Заказать проверку контура заземления или модульное заземление Вы можете через онлайн форму или по телефонам указанным на нашем сайте www.energomag.net

+38(095)235-49-95,+38(096)262-98-48, +38(063)103-80-04

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Почему проверять заземление важно?

Почти все современные розетки имею три контакта – «ноль» и «фаза» проводником соединены с электростанцией, «земля» — с грунтом. Реализуется это через щиток в квартире, куда выведены соответствующие провода из распределителя дома.

В случае нарушения изоляции и утечки электрического тока избыточное напряжение с металла направляется в землю до срабатывания защитной аппаратуры.

Тем не менее, намеренно или по ошибке строители и электрики часто осуществляют схему заземления неверно. Нередко соединения этого контура со временем приходят в негодность, и их эффективность стремится к нулю. Для безопасного использования электрического тока посредством защитной схемы необходимо проверять работоспособность контура заземления, а именно:

• грунт и электроды в нем;
• проводник и заземляющая шина;
• соединения в цепи, так называемые металлосвязи.

В зависимости от назначения помещения проверка заземления осуществляется с разной периодичностью. Для жилых и сопутствующих строений приемлемая регулярность – раз в три года.

Проверка металлосвязей

Для проверки целостности всех металлосвязей необходимо убедиться в сохранности каждой визуально. Рекомендуется при этом использовать молоточек с изолированной ручкой. О целостности контакта говорит легкое дребезжание проводника

Кроме того, важно убедиться в соответствии нормам сопротивлении каждого металлического соединения с помощью омметра или мультиметром

Показания прибора не должны превышать 0,05 Ома. Проверка сопротивления заземления одинаково важна как для квартиры, так и для частного дома. Требования одинаковы.

Проверка грунта

Проверка грунта проводится в наиболее сухое время года, за исключением случаев контроля молниезащиты. Тест проводится с применением специального оборудования

Наибольшую важность эта процедура имеет на этапе проектирования частного дома и его электрической сети

Если почва на месте строительства не соответствует требованиям безопасности, следует выбрать иное место для строительства или вывести контур заземления в более пригодный грунт.

 Проверка проводников в квартире. Метод 1.

В частном доме или квартире должны быть заземлены все металлические предметы от ванны до батарей. Также защите подлежат все розетки, но просто наличия третьего контакта в них для этого недостаточно: необходимо проверить, является ли этот контакт частью правильно налаженной схемы заземления.

Виды электрических розеток

Промышленностью выпускаются два вида изделий:

• оснащённые шиной заземления;
• не имеющие шины заземления.

Первый вид конструкций часто называют «евро-розетка». Эта конструкция полностью удовлетворяет требованиям электробезопасности. При смене электропроводки рекомендуют устанавливать розетки с заземлением.

Внешний вид электрической розетки по стандартам, установленным странами Евросоюза. Отличительная особенность конструкции – присутствие контактных биметаллических пластин заземления

Второй вид изделий считается устаревшей модификацией, но до сих пор встречается на практике. Особенно много розеток устаревшего образца эксплуатируется в зданиях старой постройки.

Вариант конструкции без конкретной принадлежности к странам. Для современной электрики считается устаревшей моделью, которая не рекомендуется к установке по причине повышенной опасности из-за отсутствия контактора заземления

Оба вида изделий делаются для внутренней или внешней установки. Согласно новым рекомендациям ПЭБ, модификации розеток под внутреннюю инсталляцию должны иметь в составе конструкции биметаллические пластины с контактором заземления.

Для электрических розеток под внешнюю установку рекомендации те же, но в отдельных случаях их использования допускается двухпроводный интерфейс.

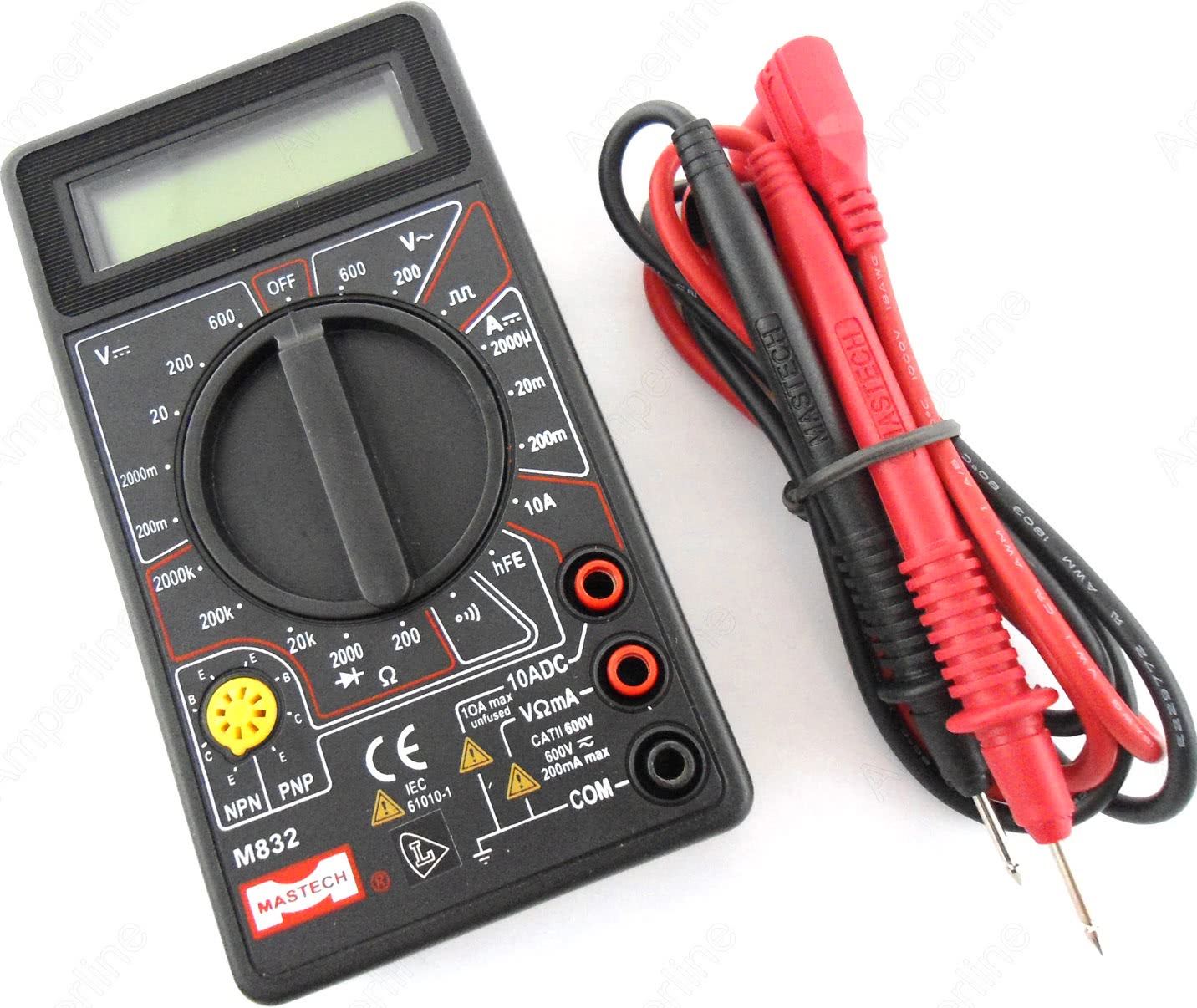

Устройство мультиметра и принцип его работы

Мультиметр — это прибор для измерения параметров электрического тока. Само понятие «мульти» подразумевает, что с его помощью можно измерить «омы», «вольты» и «амперы». Для каждой из них существует свой прибор. А мультиметр способен заменить их все, в том числе и при измерении сопротивления заземления. Можно измерить каждую величину специальным прибором, а можно мультиметром.

Есть две разновидности этого прибора:

• аналоговая;
• цифровая.

В аналоговом устройстве результаты измерения отображаются на измерительной шкале со стрелкой. В цифровом это воспроизводится на индикаторе в виде шкалы или чисел. Дешевле, а значит и доступнее, являются аналоговые приборы. Но их недостатком служит относительно большая погрешность показаний. К тому же сейчас их практически не выпускают.

В цифровых мультиметрах информация выводится на светодиодный или жидкокристаллический экран. Точность этих приборов не вызывает нареканий, в отличие от их «стрелочных» собратьев. Еще одним плюсом является возможность переноса данных в компьютер. И, как следствие, пересылка их с помощью электронных сервисов любому адресату.

Кроме измерения сопротивления, напряжения и силы, мультиметр позволяет определить частоту переменного тока, емкость конденсаторов и, даже, температуру. Интерфейсы, с помощью которых осуществляется управление мультиметром, после того как замерен контур заземления:

• RS-232 — для портативного компьютера;
• GPIB — для стационарного устройства.

Каждый мультиметр имеет до 4 гнезд и 2 вывода: черного и красного цвета. Красный предназначен для потенциального контакта с проверяемой системой заземления, а черный для массы. Этот провод, как правило, на конце имеет зажим, называемый «крокодильчиком».

Красный провод вставляется в гнездо, отмеченное специальным символом и предназначенное для измерения конкретного значения. В описываемом случае — «Ом», которое обозначено значком «Ω». А значения градируются:

• X1K;
• X10;
• X100.

Это означает, что показатель нужно умножить на указанное число. Кроме этого, в приборе есть гнезда с обозначением ампер: A, mA, 10 A или 20 A и вольт: ft, V или +.

Мультиметр, перед тем как начать проверку заземления, подключается к бытовой сети 220 В или к автомобильной 12 В. Входные гнезда обозначаются DCV, для постоянного, и ACV, для переменного напряжения. Для переключения режимов измерения используется специальный переключатель.

Проверка вольтметром

Для другой проверки шины заземления потребуется приобрести вольтметр со стрелкой или электронный. Здесь нам понадобится простое устройство.

Проверка вольтметром считается достоверной, ведь прибор измеряет напряжение, силу тока, а также сопротивление. Поэтому он пригодится, если вам постоянно приходится выполнять подобные действия.

Вольтметр помещается в удобную сумку-чехол, который можно повесить на плечо во время проверки

Проверка заземления помощью стрелочного вольтметра выглядит следующим образом:

1. Переключить соответствующий режим напряжения.
2. Установить диапазон измерения до 700 В.
3. Подсоединить клеммы устройства на контакты выбранной розетки.
4. Записать полученные значения.
5. Одну клемму подсоединить к заземляющему контактору.
6. Теперь по очереди подсоединять другую клемму на контакторы.
7. Полученные значения опять же следует записать.

Итоговые значения после проверки потребуется сравнить. Если числа, полученные после двух проверок больше чем то, что было на четвертом шаге, то можете не волноваться – шина функционирует. Если эти показания не отличаются — скорей всего, отсутствует «земля».

По опыту многих пользователей, удобным считается другой прибор – электронный вольтметр. Ведь он сразу же выводит полученное значение цифрами. Тем не менее, опытные специалисты не рекомендуют его использовать, потому что он уступает по точности.

Показания выводятся на экран

Цены на вольтметр

Вольтметр

Способ использования стрелочного и электронного вольтметра не отличается. Во втором случае тоже потребуется подсоединять клеммы к контакторам. Разница лишь в способе выведения показателя.

Приборы для проверки заземления

Современный рынок измерительных приборов представлен самыми разнообразными моделями, в том числе и для замеров сопротивления в системах заземления.

Существует несколько видов таких устройств, широко используемых профессиональными электриками:

• Стрелочные приборы с малогабаритными генераторами, применяемыми в качестве автономных источников питания. Для получения тока их приходится вращать вручную.
• Такие же стрелочные приборы, питающиеся автономно от гальванических батарей.
• Цифровые устройства. Каждое измерение выводится на жидкокристаллический дисплей, для питания используются батарейки. В комплект входят бесконтактные измерительные клещи.

Каждый вид представлен разнообразными модификациями, каждая из которых может использована для конкретных условий. В качестве примера рекомендуется рассмотреть измерительный прибор М-416, широко применяемый профессиональными электриками.

Это устройство стрелочного типа старого образца, надежное и простое в работе. С его помощью удается определить и получить довольно точные результаты измерений, позволяющие достоверно оценивать состояние заземления. Основой конструкции является стрелочный омметр, в котором установлено несколько пределов измерений.

Схема подключения для проведения измерений нанесена на внутреннюю сторону под крышкой прибора. С помощью этого устройства можно получить точные данные не только о сопротивлении контура, но и почвы, в которой он размещен. Поверка прибора М-416 выполняется ежегодно.

Особенности проверки в квартире и частном доме

Технология работ по тестированию заземления для дома и квартиры имеет несколько различий.

Тестирование в квартире

Заземлять необходимо все предметы из металла – радиаторы, ванну, бытовую технику. Также стоит защитить розетки и уточнить, входит ли третий контакт в схему. Существует несколько приемов.

Отвертка + тестер + изолированный провод

Используется провод с щупами на двух концах. Работают так:

1. Проверяют напряжение в розетке при помощи тестера, настольной лампы, зарядки для смартфона. Вилку в розетку вставляют очень аккуратно.
2. Рабочую розетку выключают через УЗО щитка, переключая автомат.
3. С розетки снимают крышку и осматривают подключение контакта заземления. Он соединяется с отдельным кабелем или зануляется с клеммами.
4. Проводят сборку розетки и включение УЗО.
5. При наличии заземления делают проверку тестером или индикаторной отверткой. Контакт не должен накидываться на фазу.
6. Проверяют заземление провода – находят фазу, убирают с нее палец и помещают на сенсор щуп. Он не должен гореть.

Об исправности «земли» свидетельствует загорание или повышенная яркость индикатора.

Тщательная проверка длинным проводом

Понадобятся индикаторная отвертка, тестер и длинный щуп. Алгоритм работ следующий:

1. Открывают электрощит, индикаторной отверткой осматривают желто-зеленый провод на предмет отсутствия напряжения заземляющего контура.
2. Находят «ноль» (синий провод) и присоединяют к нему щуп проводника. Другим щупом касаются желто-зеленого провода. По срабатыванию автомата можно судить об исправности провода.
3. Возвращают рукоятку УЗО на взвод. Один конец провода остается на нуле, другим касаются всех розеток и металлических изделий в помещении. При исправном контуре автомат срабатывает.
4. Проверяется ванная. На 50 см от пола расположен бокс СУП с металлической шиной и проводами. Здесь не должно быть напряжения.

После проверки напряжения в ванной нужно подтянуть соединения всех болтов.

Проверка в частном доме

Методика замеров для частного дома имеет существенные отличия от работ в квартире.

Тестирование исправности почвы и металлосвязей

Мероприятия подразумевают визуальный осмотр и применение специальных приборов:

1. Для зрительного осмотра требуется ударить по контактам молотком с изолированной рукояткой. Проводник должен дребезжать.
2. Проверка сопротивления металлических узлов омметром или мультиметром. Допустимый предел результата – 0,05 Ом.
3. Вывод заземления на другом участке при различии измерений с нормативными.

Проверяйте грунт и металлосвязи летом или весной – в это время меньше осадков.

Проверка без тестера и вольтметра

Используя лампочку и патрон с двумя проводами, можно определить наличие заземления на даче:

1. Зачистить концы провода от изоляции и вставить в розетку – лампочка загорится.
2. Правильно измерить щупом заземление: достать один из проводов и прикоснуться к точке заземления. При отсутствии загорания лампы провод извлекают из другого отверстия.
3. Если УЗО сработало – заземление качественное.
4. Посмотреть на свечение лампы. При подключении фазы и земли оно ярче, чем при подсоединении фазы и нуля.

Используя индикаторы под евророзетки, можно обнаружить все недостатки подключения.

Как измерить сопротивление контура заземления

Заземление может использоваться, как в промышленных целях, так и в быту и естественно, требования предъявляемые к конструкции могут разниться в зависимости от его предназначения. В основном они касаются величины сопротивления, которая не должна превышать граничного предела.

Что же касается своего личного жилья, то здесь необходимо руководствоваться нормами ПУЭ для жилого дома (не более 30 Ом) и принципом, чем оно ниже, тем лучше.

Сопротивление самого провода минимально, при условии, что вы используете медный одножильный или многожильный кабель, основные потери могут происходить на механических контактах, когда в квартире провода сводятся в распределительную коробку, соединяясь в единую магистраль, выходящую к электрощиту.

Именно поэтому следует вначале обратить внимание на все механические контакты, и только после этого проводить электрические замеры. В домашних условиях достаточно бытового тестера с пределом измерений до 1000 Ом и медного кабеля такой длины, чтобы стало возможным подключить щупы прибора одновременно к клемме заземления или зануления на электрическом щите и к заземляющей клемме прибора или розетки

В домашних условиях достаточно бытового тестера с пределом измерений до 1000 Ом и медного кабеля такой длины, чтобы стало возможным подключить щупы прибора одновременно к клемме заземления или зануления на электрическом щите и к заземляющей клемме прибора или розетки.

Методика проверки заземления

Если визуальным осмотром не выявлено каких-либо видимых нарушений, следующим этапом проверки становятся замеры сопротивления, чтобы проверить контур заземления. Порядок выполнения замеров будет рассмотрен на распространенном устройстве М-416:

• Проверка наличия источников питания. При необходимости устанавливаются три батарейки по 1,5В.
• Оборудование устанавливается на плоскую поверхность точно в горизонтальное положение.
• Выполнение калибровки. Диапазонный переключатель устанавливается на позицию «Контроль 5Ω». После нажатия кнопки красного цвета, вращением ручки реохорда стрелка устанавливается в нулевое положение. Шкала прибора должна показывать 5±0,3 Ом. Это указывает на исправность устройства и его готовность к работе.
• Измеритель нужно разместить максимально близко к заземлителю. За счет этого соединительные провода становятся короче, и их сопротивление уже не так сильно влияет на общие показатели.
• Далее проводятся непосредственные замеры по схемам подключения, указанным под крышкой. Основной и дополнительный электроды забиваются в плотный грунт. Минимальная глубина составляет 50 см. Точка, в которой провода соединяются с заземлителем, очищается от краски. Если знаете, что сопротивление заземлителя меньше 10 Ом, результат умножается на 1, а переключатель находится в положении х1. Если же результаты замеров превышают 10 Ом, переключатель нужно установить на х5, х20 или х100.

Почему проверять заземление важно?

Почти все современные розетки имею три контакта – «ноль» и «фаза» проводником соединены с электростанцией, «земля» — с грунтом. Реализуется это через щиток в квартире, куда выведены соответствующие провода из распределителя дома.

В случае нарушения изоляции и утечки электрического тока избыточное напряжение с металла направляется в землю до срабатывания защитной аппаратуры.

Тем не менее, намеренно или по ошибке строители и электрики часто осуществляют схему заземления неверно. Нередко соединения этого контура со временем приходят в негодность, и их эффективность стремится к нулю. Для безопасного использования электрического тока посредством защитной схемы необходимо проверять работоспособность контура заземления, а именно:

• грунт и электроды в нем;
• проводник и заземляющая шина;
• соединения в цепи, так называемые металлосвязи.

В зависимости от назначения помещения проверка заземления осуществляется с разной периодичностью. Для жилых и сопутствующих строений приемлемая регулярность – раз в три года.

Проверка металлосвязей

Для проверки целостности всех металлосвязей необходимо убедиться в сохранности каждой визуально. Рекомендуется при этом использовать молоточек с изолированной ручкой. О целостности контакта говорит легкое дребезжание проводника

Кроме того, важно убедиться в соответствии нормам сопротивлении каждого металлического соединения с помощью омметра или мультиметром

Показания прибора не должны превышать 0,05 Ома. Проверка сопротивления заземления одинаково важна как для квартиры, так и для частного дома. Требования одинаковы.

Проверка грунта

Проверка грунта проводится в наиболее сухое время года, за исключением случаев контроля молниезащиты. Тест проводится с применением специального оборудования

Наибольшую важность эта процедура имеет на этапе проектирования частного дома и его электрической сети

Если почва на месте строительства не соответствует требованиям безопасности, следует выбрать иное место для строительства или вывести контур заземления в более пригодный грунт.

Проверка проводников в квартире. Метод 1

В частном доме или квартире должны быть заземлены все металлические предметы от ванны до батарей. Также защите подлежат все розетки, но просто наличия третьего контакта в них для этого недостаточно: необходимо проверить, является ли этот контакт частью правильно налаженной схемы заземления.

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Заключение и выводы

Вычисление приборами следует выполнять исключительно в условиях подходящих погодных условий. Целесообразно это делать в середине летнего периода и в середине зимы. Считается, что в эти моменты, грунт считается наиболее плотным, а значит и увеличивается его удельное сопротивление.

В домашних условиях следует проводить замеры с периодичностью один раз в полтора года. Для предприятий, мероприятия по вычислению выполняются строго по установленному графику и все результаты заносятся в техническую документацию, которая заверяется печатью и подписью руководства.

На данном видеоуроке Вы можете посмотреть процесс измерения контура заземления:

Похожие записи:

Виды радиаторов отопления для квартиры и особенности их монтажа Виды шпаклевки для внутренней отделки помещений Ландшафтный дизайн дачного участка: 100 красивых идей Девочки,какой потолок лучше глянцевый или сатиновый?? Как правильно заменить трубы в системе канализации Крепление моек к столешнице на кухне
