Как выбрать и сделать своими руками освещение в гараже

Рекомендации по безопасности

Важно учитывать следующие рекомендации:

  1. Выполнять любые работы по реставрации и замене электропроводки допускается исключительно в случае полного отсутствия напряжения.
  2. Рекомендуется надеть удобную обувь, которая не затрудняет движение.
  3. Электрические приспособления должны быть целыми, без поврежденного кабеля. Соединение должно быть качественным.
  4. Рукоятки на инструменте должны быть заизолированными.
  5. Если планируется выполнять работы на большой высоте, то понадобится подготовить помосты. Использование бочек, пеноблоков, стульев на столах и других конструкций не допускается.
  6. Все работы следует выполнять неспешно.

К работе следует подходить ответственно, так как правильная установка электропроводки в гаражном помещении гарантирует ее бесперебойную эксплуатацию на протяжении 30 лет. Малейшая ошибка может привести к поломке всей электросети. Если выполняется скрытая проводка, то понадобится выполнять тяжелые работы по ремонту. Соответственно, если опыта работы нет, то рекомендуется пригласить высококвалифицированных специалистов.

Для работы будет необходима помощь специалиста, который сможет подвести электричество от столба к электрощиту, подключить трансформатор, электросчетчик и устройства для выключения. Обойтись без вызова мастера не получится, так как для внешнего ответвления провода от центральной ЛЭП нужно иметь лицензию для выполнения работ с повышенным напряжением.

Технология установки электропроводки существенно отличается от варианта с частным домом или квартирой. Рекомендуется заплатить опытному мастеру, чтобы после окончания подсоединения кабеля он помог проверить качество скрепления проводов и правильность выполненных работ. Сумма выйдет небольшая, однако не нужно будет беспокоиться о безопасности.

Примеры расположения

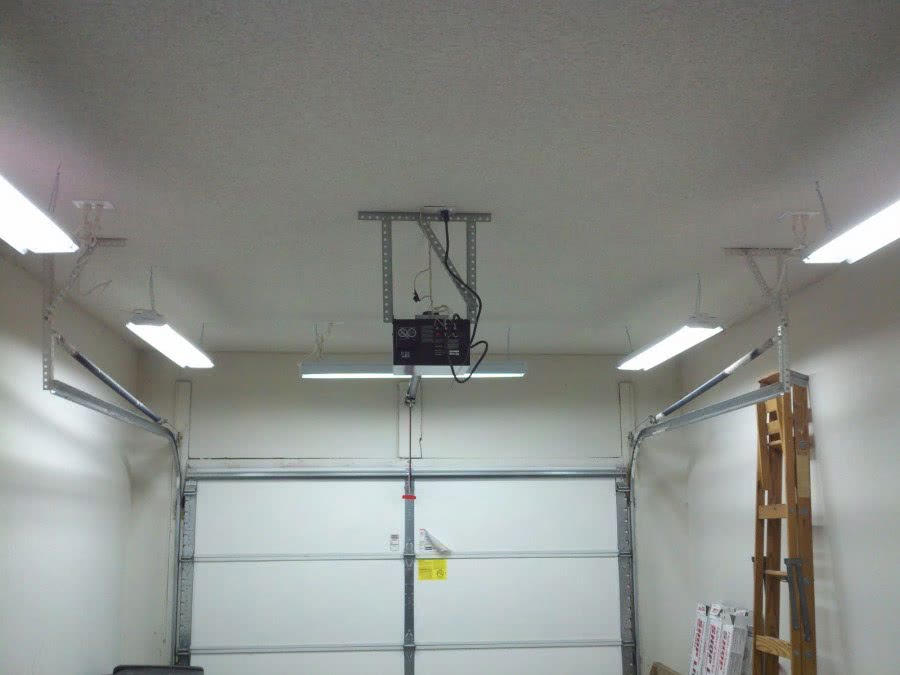

Самая распространенная схема расположения светильников в помещении гаража — потолочная. В данной схеме все осветительные приборы располагают на потолке гаража. Такое расположение обеспечивает оптимальное и равномерное распределение света по площади гаража при минимальном количестве источников света. За счет этого данная схема популярна у автолюбителей.

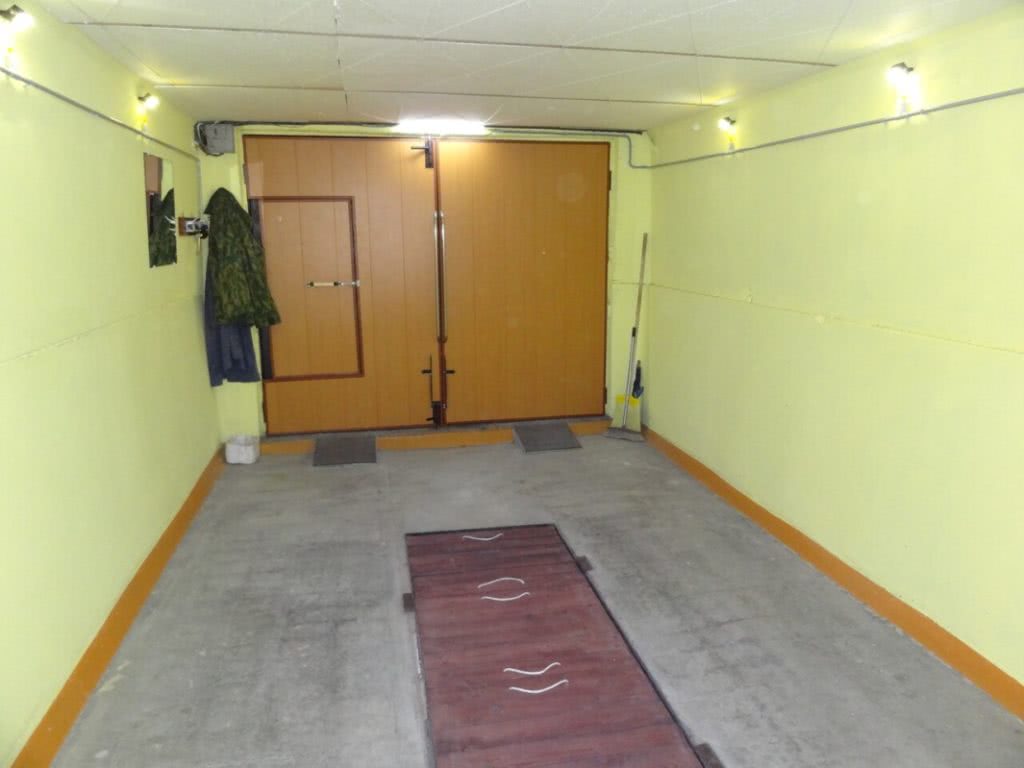

Настенная схема расположения светильников используется не реже. Простота в монтаже и удобство в обслуживании обуславливают ее популярность. Такая схема позволяет сохранить пространство по высоте гаража, если это необходимо для выполнения какого-то вида работ. Однако настенная подсветка уступает по степени освещенности центральной.

Часто используют комбинированную схему расположения световых приборов. Это дает возможность выполнения многих видов ремонтных работ в помещении гаража. Такая схема считается универсальной. Подключение к питающей сети выполняют раздельно. К одному автоматическому выключателю подключают настенные светильники, а к другому присоединяют потолочные. Это дает возможность использовать каждую схему в отдельности.

Если ремонтные работы предполагают частое использование смотровой ямы, в ней устанавливают стационарное настенное освещение с напряжением 36 Вольт. Использование переноски в данном случае не понадобится, что является достоинством данного способа размещения светильников.

Для лучшего расположения светильников в гараже, можно учесть несколько советов:

При монтаже уличного освещения в гараже прикрепите к светильнику датчик движения. Это позволит сэкономить электроэнергию.

  • В отапливаемом помещении устанавливайте люминесцентные светильники либо светодиодные, если гараж не отапливается.
  • Чтобы защитить систему освещения гаража от короткого замыкания и перегрузок, установите автоматические выключатели УЗО.
  • Необходимо смонтировать заземляющий контур электропроводки во избежание несчастных случаев.

  • Обязательно смонтируйте аварийное освещение и запитайте его от аккумулятора 12 Вольт. Можно задуматься об альтернативных источниках энергии.
  • Не экономьте на качестве комплектующих материалов. Помните, что скупой платит дважды.

О том, как сделать светодиодное освещение гаража своими руками смотрите в следующем видео.

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

  • Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
  • Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

  • Верхний первый уровень — это потолок.
  • Вторая линия размещения — высота от пола 1800 мм.
  • Третий рабочий уровень — примерно 750 мм от пола.
  • Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

  • Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
  • Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
  • Все светильники должны быть оснащены защитными плафонами.
  • В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
  • Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
  • Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
  • Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
  • Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Выбор типа и места установки розеток

Тип розетки должен исключать возможность проникновения конденсата внутрь конструкции. Для этого вам подойдут закрытые герметичные модели, где штепсельные контакты закрываются специальной крышкой.

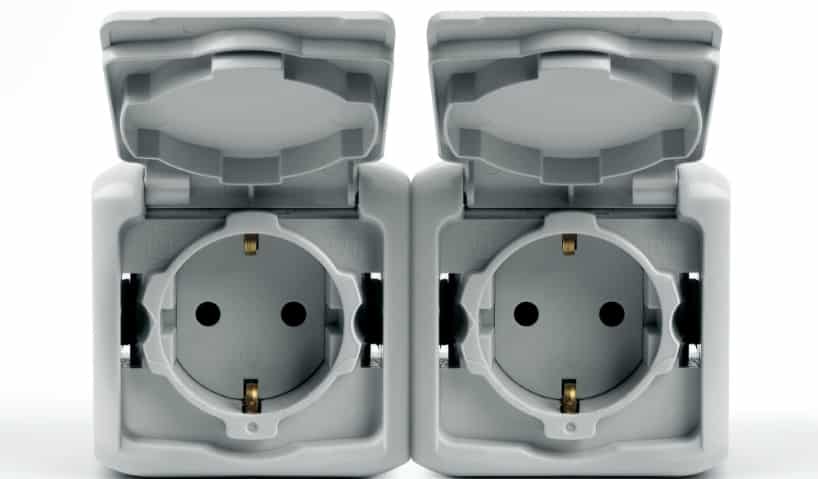

Рис. 5. Герметичная розетка

Установка розеток производится в наиболее удобном месте на высоте не менее 1м от пола на диэлектрической подкладке. Подключение розетки выполняется кабелем через герметический ввод, нарушение целостности корпуса и попадание влаги внутрь недопустимо. Заметьте, не стоит подводить линию питания или освещения сверху, так как конденсат, скапливаясь, может попадать внутрь.

Организация освещения без электропитания

Создание системы автономного освещения при отсутствии подключения к линии 220В возможно несколькими основными способами:

При помощи генератора, который может быть установлен отдельно в гараже с возможностью отвода выхлопных газов и с обустройством системы вентиляции.

Посредством установки аккумулятора. Этот вариант более эффективен при условии, что электроэнергия потребляется в основном на освещение и не требуется значительных его затрат. Недостатком такого подхода является необходимость постоянной подзарядки. Поэтому вместе с аккумуляторами рекомендуется использовать светодиодные источники света, в частности светодиодную ленту.

Установка стационарных фотоэлектрических панелей или приобретение переносных моделей. Ограничивающими моментами в этом случае являются высокая стоимость самих панелей и дополнительного оборудования, а также риск его порчи или кражи. Такой вариант целесообразно использовать в том случае, если гараж находится под круглосуточной охраной или является частью единого домовладения.

Полезные рекомендации

Есть ещё несколько дополнительных советов, которые будут полезны всем, кто планирует организовать в собственном гараже качественное и полноценное освещение, а не ограничивается одной лампой накаливания в потолке.

  1. Всегда старайтесь располагать распределительный щиток в максимальной близости к выходу. Лучше всего размещать его на стене непосредственно при входе у ворот. Причём именно на той стенку, куда устанавливаются ворота. При каждом выходе из гаража выключайте щиток. В ваше отсутствие он обязательно должен находиться в обесточенном состоянии.
  2. Освещение и розетки следует разделять на соответствующие группы. Использовать можно многоклавишные выключатели или отдельный выключатель одноклавишного типа на каждую группу.
  3. Под силовую розетку обязательно выводится отдельный собственный выключатель.
  4. Учитывая позиционирование гаража как помещения с повышенными рисками возгорания, вся проводка помещается в специальные огнезащитные коробы и качественно изолируется.
  5. При организации освещения не забудьте о заземлении. Оно должно присутствовать всегда и в любом гараже.

Если грамотно организовать подход к организации освещения в вашем гараже, вы получите превосходный результат

Тут важно рассчитать мощность и эффективность подсветки для каждой зоны

В случае отсутствия опыта и навыков работы с электрикой, лучше обратиться за помощью или хотя бы проконсультироваться у специалистов. На первое место нужно ставить собственную безопасность и защиту содержимого гаража от возможного возгорания, вызванного коротким замыканием и последующим воспламенением.

Требования техники безопасности

В заключение нельзя обойти тему требования правил электробезопасности при производстве работ и эксплуатации. Их не так много, но от них может зависеть здоровье, а иногда и жизнь человека. Итак:

  1. В сырых и влажных помещениях (например, в смотровых ямах) положено использовать переносные и стационарные светильники с классом защиты IP65 с питанием от сети 12 В, чему идеально соответствуют светодиодные светильники;
  2. Электропроводка в гараже должна иметь двойную изоляцию и иметь сечение, соответствующее потребляемой светильниками мощности;
  3. Светильники с питанием 220 В должны быть взрыво- и влагозащищёнными, желательно проводить их подключение с использованием УЗО;
  4. Вся электропроводка должна быть проложена в защитных коробах, а в рабочих зонах, где предусматривается механическая обработка металлических деталей – в бронированных (металлических) рукавах, которые необходимо дополнительно заземлить;
  5. Недопустимо соединение проводов «на скрутках», для исключения искрообразования необходимо использовать специальные клеммные колодки;

При серьёзном подходе к производимым работам любой автовладелец может обустроить и вентиляцию и освещение по своему вкусу качественно и с минимальными затратами, главное тщательно изучить рынок электротоваров и выполнять основные требования, приведённые в этой статье.

Рабочие зоны: как сделать освещение в гараже правильно

Работы в помещении условно делятся на три или четыре основные группы:

  • общие – требуется базовое освещение сверху;
  • на верстаке или рабочем столе – местная подсветка направленным излучением;

  • на уровне средней/нижней части автомобиля для ремонтных работ, мойки транспорта – необходимо рассеянное или направленное освещение на высоте 0,5…1,2 м;

  • в смотровой яме — местные источники света, направленные вверх-вперед.

Обязательным считается общее освещение средней интенсивности, подсветка нижнего уровня (смотровой ямы) и стационарные или переносные светильники для работ на верстаке (столе, полках) и осмотра/ремонта/мытья автомобиля. Переносные светильники должны иметь возможность фиксации в выбранном месте с помощью штатива, держателей разного рода. Для «точечных» манипуляций удобны носимые (налобные) светильники-фонари.

Если в помещении расположены стеллажи (шкафы, отдельные полки, другие системы хранения) желательно выполнить их подсветку. Наиболее удобно при этом освещение в гараже светодиодными лентами, расположенными на/над местами хранения.

При выполнении ремонта/мойки транспортного средства за пределами гаража возникает необходимость в освещении площадки светодиодными прожекторами. Они монтируются на внутренней стороне гаражных ворот, на потолке (с возможность поворота в нужную сторону), на штативе или другом держателе для удобства перемещения. Интересный вариант – совмещение стойки (штатива) для светодиодного прожектора и инфракрасного обогревателя. В этом случае выполнять ремонтные/покрасочные работы проще и комфортнее, особенно в зимнее время.

Стоит дополнить конструкцию закрепляемым на стойке удлинителем на несколько розеток и отдельными выключателями на каждый из электроприборов. Устройство заменяет «средний» свет в гараже, легко транспортируется в нужную зону.

Организуя светодиодное освещение для гаража, важно помнить о защитных и рассеивающих свет плафонах светильников. Матовый плафон сделает световое излучение более мягким, не раздражающим глаза, уменьшит количество и резкость теней.. Вопрос о том, какое освещение сделать в гараже, решает владелец помещения в зависимости от своих возможностей и способа использования гаража – только для содержания автомобиля, его обслуживания и ремонта, как мастерскую или место встреч с друзьями

Однако при всех типах эксплуатации желательно, кроме основного, иметь запасной вариант – аварийное освещение

Вопрос о том, какое освещение сделать в гараже, решает владелец помещения в зависимости от своих возможностей и способа использования гаража – только для содержания автомобиля, его обслуживания и ремонта, как мастерскую или место встреч с друзьями. Однако при всех типах эксплуатации желательно, кроме основного, иметь запасной вариант – аварийное освещение.

Данные светильников с диодами

Светильники нового исполнения обладают разными показателями, видами исполнения и подключения. Основные технологические данные таковы:

  • Мощность номинального плана. Каждый диод может обладать рабочими показателями в 1 — 24 Vt, а это соответственно будет равно 20 — 150 Vt обыкновенной спиралевидной лампе.
  • Способ подсоединения. Светильники производятся под различающиеся классы напряжения, если необходимо узнать на какое изначальное напряжения применяется данный светильник нужно ознакомиться с данными, написанными на его упаковке.

В случае того если вы производите реконструкцию старого освещения в своем гараже и у вас основное напряжение равно 220 V, то тогда приобретаются диоды только с требуемым показателем. Если вы только проектируете схему проводки в помещении, то желательно будет выполнить проводку под 12 V с применением понижающего трансформатора 220/12 V. Этот вариант будет гарантировать высокую степень безопасности вашего гаража и в случае надобности данную систему можно будет запитать от аккумулятора.

В статье были рассмотрены варианты использования разных световых приборов в гараже и подробно расписаны обладающие явными плюсами диодные светильники. Несмотря на все эти значения окончательный выбор и ответ на вопрос, какие светильники лучше, целиком и безальтернативно ваш. А знаете как правильно обогрть гараж зимой?

Примеры схем распределения источников света

Как говорилось выше, освещать гараж одной мощной лампой нерационально. Тем не менее, если вы остановились на этом варианте, то единственный источник света лучше закрепить на поворотном кронштейне. Так вы сможете варьировать световой поток и направлять его в нужную сторону.

Но все-таки лучше использовать большее количество светильников. Располагать их можно по-разному. Поскольку в центре помещения обычно стоит автомобиль, то эффективнее освещать не центр, а боковые пространства. Ведь именно в них вы будете проводить те или иные работы. Хорошим вариантом станет размещение потолочных ламп вдоль стен, причем одну из них стоит разместить над капотом машины.

Такого же эффекта можно добиться, разместив светильники по углам или вдоль стен под потолком.

Варианты размещения ламп

Подсветку рабочих зон проще всего организовать при помощи обычной настольной лампы, низко закрепленной над верстаком или столом. Помните, что источник света не должен ослеплять и «бить» в глаза. Удобно, если лампу можно развернуть в нужную сторону.

Неправильный вариант освещения стола

Правильный вариант освещения стола

Сложнее устроить подсветку труднодоступных мест: колес и т.п. Есть несколько способов:

  • нижнее освещение (на высоте 0,4-0,7 м от уровня пола);
  • использовать переносной источник света – самый простой и эффективный вариант (например, светодиодный прожектор);
  • монтировать поворотные лампочки на кронштейне – свет может перекрываться человеком.

Многоярусное освещение гаража

Виды ламп

При подборе ламп нужно учитывать особенности помещения и размер бюджета на обустройство света. Также при выборе стоит учитывать качество напряжения в сети, т.к. возможно нужно будет докупить стабилизатор напряжения или ИБП.

ИБП

Люминесцентные

Данные светильники считаются наиболее безопасными. Они долго работают и редко перегорают. При этом они очень яркие и потребляют мало энергии. Лучше всего подойдет белый цвет, чтобы уменьшить нагрузку на глаза.

Гараж считается пыльным и влажным помещением. Потому лампы должны быть хорошо защищены.

Люминесцентные лампы

Лампы накаливания

Они очень дешевые, и их легко монтировать. При этом освещение всегда хорошее. Но у них есть два недостатка:

  • Они служат недолго.
  • Потребляют очень много энергии.

лампа накаливания

Галогенные

Энергоэффективны. Хорошо подходят для локального освещения. Из недостатков – плохая защита от воздействия влаги и пыли.

Галогенные лампы

Светодиоды

Служат очень долго, но при этом они очень дорогие. Не пользуются большим спросом.

Оптимальным вариантом будет совмещение всех перечисленных видов ламп. Это позволит сделать освещение максимально эффективным при низких затратах.

Светодиодные лампы

Схема электропроводки в гараже

Общая разводка проводов разделяется по группам освещения и розеток. При необходимости устроить силовую розетку, кабель к ней подводится отдельно, от отдельно же автомата.

Ниже предложено несколько схем прокладки проводов по стене (стенам).

Основные правила установки электроприборов:

  • распределительный щит ставится как можно ближе к выходу. Оптимальный вариант – на стене сразу возле ворот или, при наличии места, на той же стене, в которую вмонтированы ворота. В отсутствие людей щит должен быть обесточен;
  • желательно разделять группы освещения и розеток, включая или выключая их многоклавишным выключателем или использовать несколько одноклавишных (по одному на каждую группу). На силовую розетку следует установить отдельный выключатель;
  • поскольку гараж – зона с повышенным риском возгорания, лучше монтировать провода в специальные огнезащитные короба;
  • обязателен монтаж заземления;
  • достаточность освещения в каждой рабочей зоне проверяется расчетом.

Норма освещенности для гаража (номинальная интенсивность освещенности) выбирается в зависимости от характера проводимых работ.

Выбор светильников

В первую очередь следует определиться со следующими моментами:

какие светильники будут применяться

какие лампочки будут в этих светильниках

какой интенсивности освещение вам необходимо

Во-первых, светильники должны быть экономными. Ведь у вас не будет рядом ЛЭП от которой можно спокойно взять несколько киловатт. Поэтому лучшим вариантом будут маломощные светодиодные модели или лампочки напряжением 12 вольт.

Даже при таком напряжении питания, они вполне способны выдавать полноценный световой поток ничем не хуже ламп накаливания 220В. Освещение от них будет яркое и равномерное.

При этом, расход энергии от автономного источника питания сведется к минимуму. Запитать их можно от аккумуляторов минимальной мощности. Не обязательно от автомобильных, подойдут даже б/ушные компьютерные ИБП.

Лампочки разной мощности под обычный патрон Е27 на 12В можно заказать у китайцев отсюда.

Еще в качестве подсветки можно применить светодиодную ленту. Если ее наклеить по периметру помещения, или лентами по несколько полос в центре, то получится общее равномерное освещение.

Также кусочки такой ленты можно вклеить в старый прожектор, взяв из под него только корпус. Благодаря отражателю, освещение будет более чем ярким, а потребление минимальным.

Короткими отрезками ленты удобно организовывать локальную подсветку рабочего места или смотровой ямы.

Только не забывайте про влажность. Из-за нее, для ям нужно покупать не простую ленту с защитой IP20, а модели с повышенным классом влагозащиты.

То же самое относится и к погребу. Вообще использование в таких местах освещения U=12В является единственно правильным решением. Если это будет не лента, а светильник, то его тоже нужно выбирать с влагозащитой. Подробнее

Когда вы определились с источниками света, далее требуется сделать выбор, от чего же они будут получать питание.

Сразу оговоримся, что не будем всерьез рассматривать такие экзотичные виды как солнечные панели, ветрогенераторы или филиппинский фонарь.

Важность правильной иллюминации

На зрение человека недостаточное или чрезмерное освещение влияет весьма пагубно. К выбору светильников для освещения гаража нужно подходить серьезно и внимательно. Недостаточно просто подобрать конструкцию светильников, мощность лампочек и разместить их в помещении гаража. Учитывать необходимо каждый аспект.

Для удобства выбора в рекомендациях СНиП была разработана инструкция 52.13330.2011.

Зачастую необходимо осветить не только периметр гаража, но и отдельные его зоны. От освещенности рабочей зоны зависят качество выполняемых работ и зрение человека. Необходимо заранее распланировать, где будут находиться рабочие зоны. Это позволит в дальнейшем оптимально подобрать конструкцию осветительного прибора и тип источников света. Перед выбором освещения для гаража необходимо решить несколько вопросов.

Важно определить:

  • для чего будут использовать помещение гаража;
  • какие виды ремонтных работ планируется производить в гараже;

  • где будет располагаться основная рабочая зона, а также вспомогательные;
  • какое максимальное количество человек сможет находиться в помещении гаража при выполнении определенных видов ремонтных работ.

Как только найдутся ответы на все эти вопросы, вы без труда можете подобрать конструкцию прибора освещения, их схему расположения. На этом этапе можно определить оптимальный источник света. Это поможет сделать проект освещения экономически выгодным.

Делаем своими руками: инструкция

Устройство освещения в гараже и монтаж электропроводки требует использования:

  • тестера;
  • комплекта изолированных отверток;
  • изоляционной ленты;
  • диэлектрических перчаток;
  • защитных очков;
  • плоскогубцев с изоляцией;
  • строительного ножа либо кусачек (ими отрезают провод и зачищают его).

Прокладка проводки, монтаж распределительных шкафов и иных компонентов невозможны без перфораторов, дрелей и штроборезов.

Также стоит приготовить:

  • строительные шпатели;
  • лобзики;
  • пилы по металлу и дереву;
  • молотки, гаечные ключи;
  • сверла для определенных материалов;
  • дисковые пилы;
  • строительные уровни и измерительную рулетку.

Точный перечень инструментов определяется тем, какие именно работы нужно провести и каков их объем. Одна розетка должна приходиться на 6 кв. м. гаража, причем выключатели общего и локального уровня нужно разделять. Когда помещение имеет отдельные зоны, число источников света на общем уровне можно уменьшить. Но это означает, что придется все равно подключать частные блоки питания к главным силовым линиям качественно.

Кирпичные стены с гипсовой и известковой штукатуркой позволяют делать скрытую проводку. Центром прокладки кабелей является внутренний распределительный блок. В направлении розеток проводят штробы для силовых кабелей. Штробы от выключателей к потолочным светильникам делают обязательно по вертикали. Когда использован подвесной или пожароопасный потолок, осветительные линии полагается убирать в особую гофру, скрываемую фальшивым перекрытием.

Нельзя рассчитывать, что обустройство освещения в гараже будет дешево и качественно одновременно. Еще сложнее выполнить эту работу в металлическом строении. Каркасный гараж, утепленный снаружи и отделанный внутри несколькими типами материалов, оборудуется осветительными системами с комбинированным маршрутом трассы.

Основные нюансы таковы:

  • щиты ставят на негорючих основаниях справа от двери или ворот;
  • целесообразно размещать электрические трассы скрыто;
  • при невозможности скрытого монтажа применяют короба из пластика или металла;
  • эти короба крепят на стены максимально надежно;
  • для установки розеток и выключателей применяют открытые коробки;
  • осветительные приборы ставят на особые кронштейны, которые подбираются в соответствии с методом крепления.

Когда в гараже, кроме машины, накапливаются хозяйственные принадлежности, запчасти, инструменты, вещи, или есть ряд рабочих сегментов, нужно предусмотреть несколько пунктов включения света, один из которых будет главным. Все приборы в смотровых ямах нужно подключать только через понижающий трансформатор. Если расчеты выполнены правильно и ошибок при монтаже проводов и аппаратуры не допущено — безопасная работа электросети гарантирована примерно на 30 лет.

Непременно следует предусмотреть аварийное освещение гаража. Простейший вариант — пара светодиодных лент, которые подключают непосредственно к аккумуляторам. Не обязательно брать именно автомобильную АКБ, компьютерный блок бесперебойного питания тоже подойдет для решения этой задачи. В качестве автономного источника электроснабжения ветряной генератор можно использовать только в горных местностях или на морских побережьях, где скорость ветра очень часто превышает 6 м/с. При такой скорости потока стандартное устройство за час генерирует 1 Квт электроэнергии — вполне достаточно для осветительных приборов.

Если солнечная батарея и аккумулятор не подходят, нужно выбирать «филиппинский фонарь». Это бутылка из прозрачной пластмассы, на которую надевают экран из оцинкованной, либо нержавеющей стали. Форма экрана бывает как круглой, так и прямоугольной. В емкость заливают чистую воду и разбавляют хлоркой. Устройство ставят в крышу, а стыки заливают герметиком либо силиконом. Чтобы света в помещении хватило, нужно использовать несколько светильников.

Бетонирование смотровой ямы в гараже

Делаем пол в смотровой яме из бетона

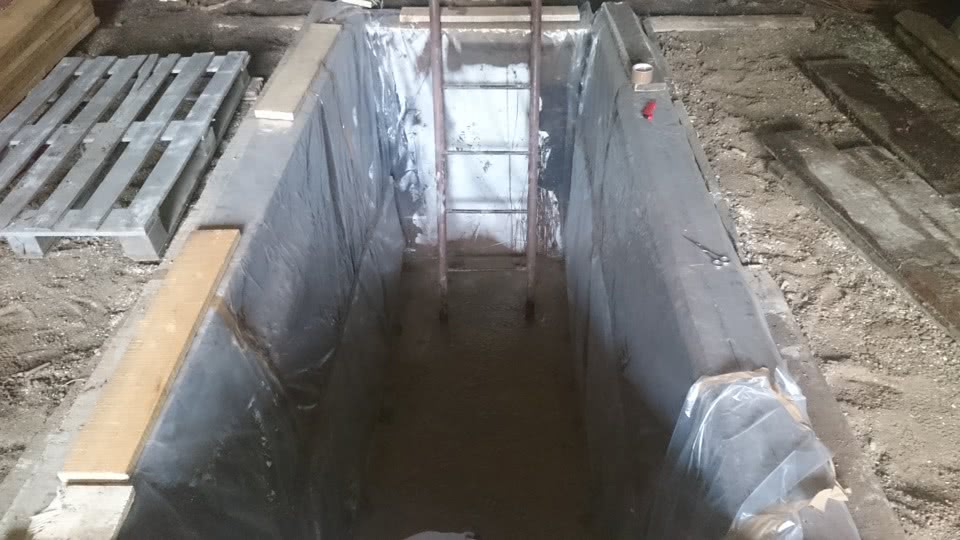

Перед тем как мы приступим к строительству стен, нам необходимо “довести до ума пол”, для этого первым делом выравниваем на нем грунт. Далее следует насыпать и утрамбовать примерно 100 мм щебня, который покрывается вдвое меньшим слоем речного песка, последний, в свою очередь, тщательно трамбуется. Далее следует уложить гидроизоляционный материал, однако крайне желательно перед этим промазать получившуюся «подушку» глиной, ее слой послужит дополнительной защитой от влаги.

Широко распространены для гидроизоляции в гараже следующие материалы:

В тему:

  • рубероид и еврорубероид;
  • рубемаст;
  • полиэтиленовая пленка.

Далее следует армировать наш будущий пол смотровой ямы, сделать это можно либо уложив и связав прутья арматуры, либо используя специальную армирующую сетку с сечением арматуры 40 – 50 мм.

После этого готовим раствор со следующими пропорциями компонентов:

  • 1 часть цемента;
  • 2 части песка;
  • 4 части щебня.

Заливаем этим раствором пол, толщина слоя от 50 мм. После выравнивания ждем схватывания раствора, в жаркое время года бетон необходимо регулярно поливать во избежание его растрескивания.

Делаем стены

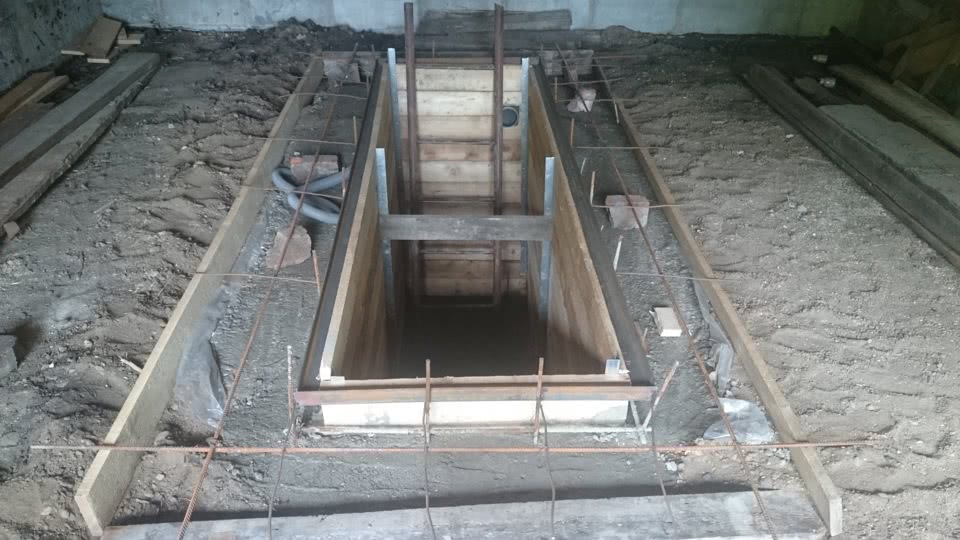

Для возведения стен будем использовать раствор с такими же пропорциями. Заливать стены мы будем поэтапно слоями высотой 300 – 400 мм. Для этого выставляем по всему периметру ямы опалубку, при этом ориентируемся на толщину стен в 150 – 200 мм. Монтируя щиты, следует пользоваться уровнем, т.к. их отклонение от вертикали недопустимо.

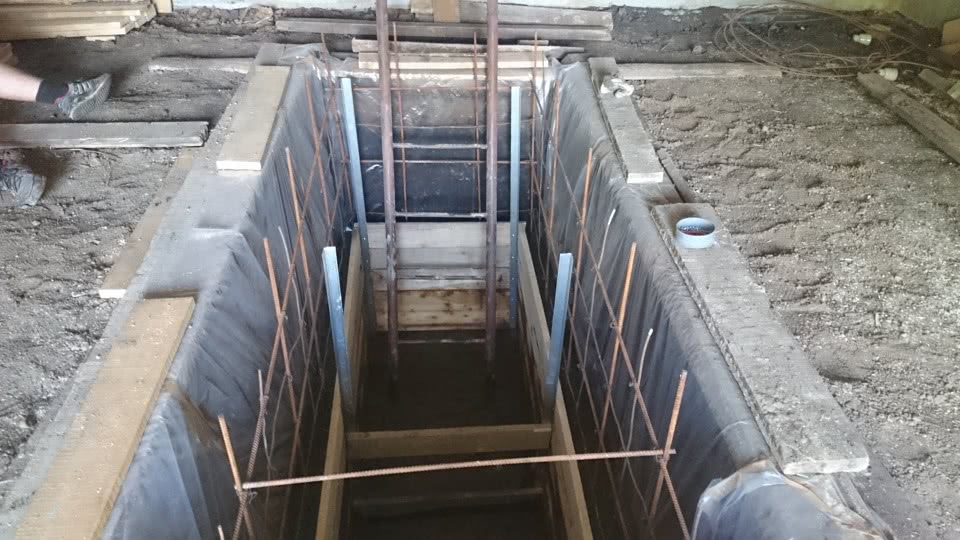

Производим армирование, аналогично армированию пола, следует делать армирование таким образом, чтобы арматура выступала выше заливаемого бетона, тем самым межслойные швы будут дополнительно укреплены. Далее производим бетонирование смотровой ямы в гараже, заливаем его в полученную опалубку, трамбуя его деревянным бруском, чтобы выгнать наружу весь воздух.

Освещение смотровой ямы в гараже обычно монтируется в самом верхнем слое заливаемого бетона.

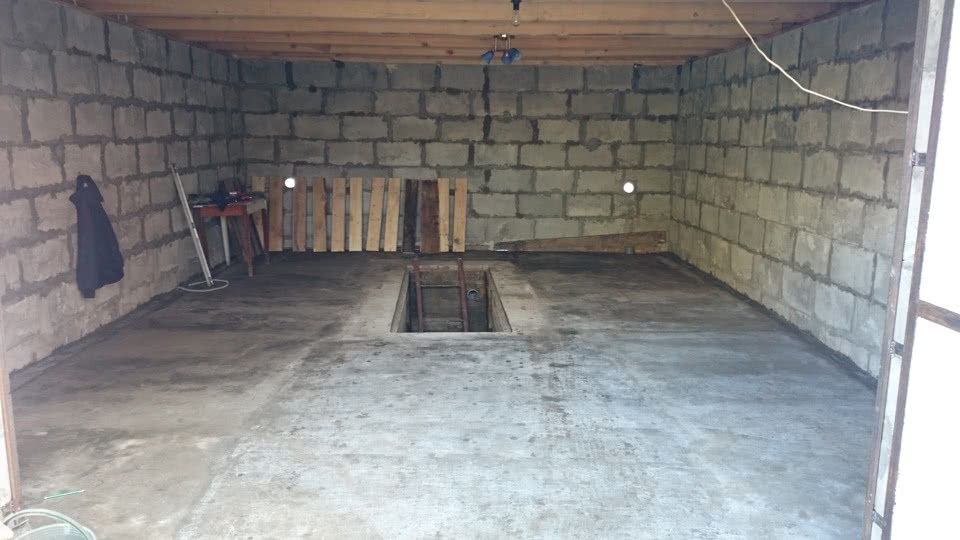

Однако заливая последний слой, следует позаботиться не только об освещении, а и подумать о том, чем можно будет закрыть яму в гараже. Этим вы не только обезопасите себя от случайного падения в нее, но и убережете своего “железного друга” ведь на его днище будет скапливаться гораздо меньше конденсата.

В большинстве случаем для этих целей используют доски, укладываемые по ширине ямы. Нам потребуется сварить и смонтировать прямоугольный каркас из металлического уголка. К каркасу привариваются металлические прутки, это может быть арматура или достаточной толщины проволока, которые при заливке последнего бетонного слоя стены смотровой ямы погружаются в раствор.
