Пошаговое устройство крыши

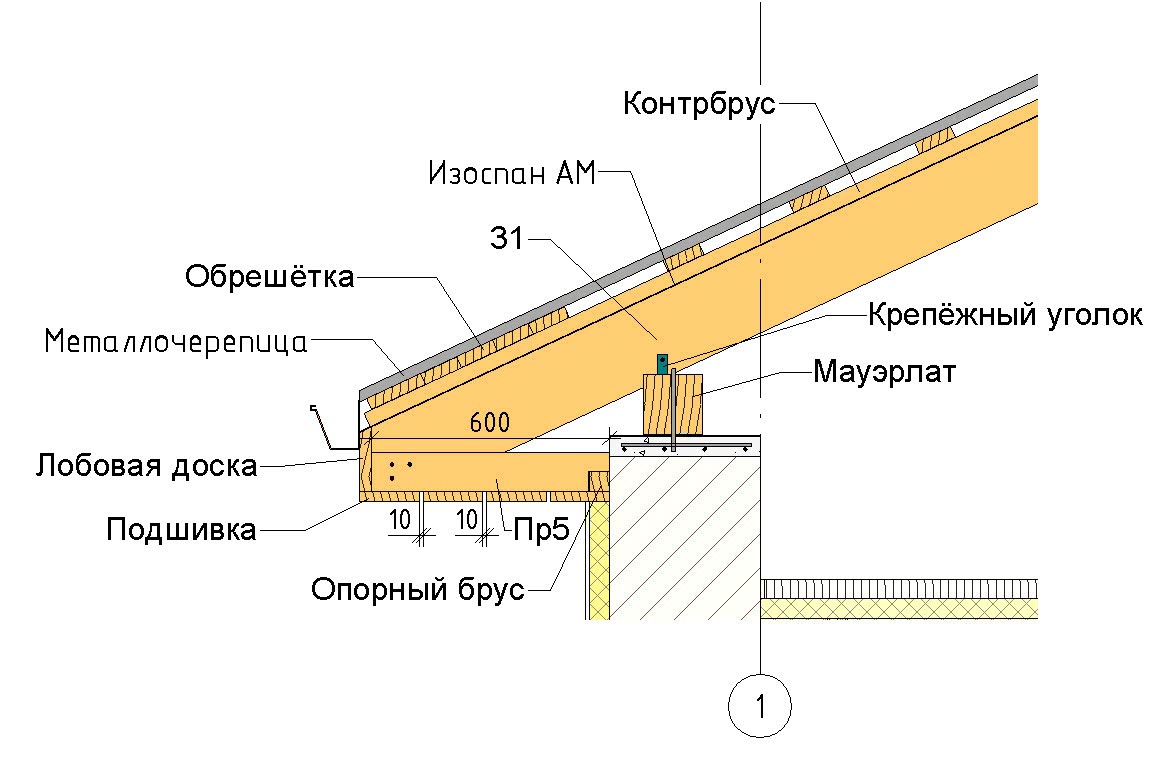

Мауэрлат
В предыдущей статье по устройству стен из газоблоков, мы закончили на устройстве армопояса под мауэрлат. (смотри здесь)
И так, чтобы приступить к устройству мауэрлата необходимо грамотно выполнить гидроизоляцию (не из рубероида) на армопоясе. Применяем для этого гидроизол, стеклоизол, эластоизол и другие, надевая гидроизоляцию на резьбовые выпуски анкеров.
Как правильно смонтировать брус мауэрлата? Для этого укладываем с помощниками брус на выпуски, правильно рихтуем и ударяем в местах анкеров киянкой. После этого переворачиваем брус и в местах отмеченных ударов, просверливаем отверстия. До установки бруса мауэрлата подвергаем его антисептической обработке. Эксплуатационный срок службы крыши обусловливается правильным монтажом мауэрлата и его прочностью. Поэтому рекомендуется мауэрлаты реализовывать из дерева лиственных пород.
Для монтажа следующего бруса выполняется прямой замок для стыковки брусьев.
Брусья мауэрлата раскрепляются плотно к армопоясу гайками через шайбу. Мауэрлат выполняет задачи:
- равномерное распределение тяжести всей крыши и временных нагрузок на неё, через опорные ноги стропил.
- крепление стропил к “коробке” дома.
Оптимальные размеры мауэрлата — 100х150(h) мм. Влажность древесины отвечает нормативным показателям. Подтяжку гаек производят каждый год на протяжении 5-и лет. Это необходимо, потому что дерево высыхает и призывает к подтяжке.
Стропильная система
Стропила наслонные применяются при постройке крыш частных домов. Эта стропильная структура держится на комбинированных элементах: Стропила, нижними краями базирующие на мауэрлатах наружных стен, а другие концы опираются на коньковый прогон. Балка прогона лежит на стойках, стоящих на лежне в зоне промежуточной внутренней стены. Для повышения опорных данных стропильной структуры, под балку конька подводят подкосы.
В случае использования мансарды под крышей, вместо подкосов выполнят двойные ригеля на каждой паре стропил. Эти ригеля образуют балки подшивного потолка. Шаг стропил 600 или 900 мм. Наклон стропил при мансарде выполняю с углом 35 — 45 градусов.
Варианты крепления стропил
1-ый.
Низ стропил крепиться жёстко, а верхний конец свободно. Нижний край ноги твердо скрепляется с мауэрлатом с изготовлением выемки или с помощью закрепления опорным бруском.
В верху стропилы выполняют пропиленный скос. Или конец стропилы подшивается снизу куском бруса и закрепляют перфорированными пластинами с каждой из сторон. Закрепление верха стропилы к коньковому брусу выполняется в виде двигающейся опоры. Зеркальное стропило с другой стороны не скрепляют с первой, а просто опираются на прогон.
2-ой.
Низ стропилы крепится вольготно, а вверх — жёстко. Нога стропилы снизу крепится к брусу мауэрлата на ползунке (металлическая скрученная перфорированная полоса). Оно, стропило двигается под нажимом горизонтальных или вертикальных сил. От смещения стропилы в стороны, для неё устанавливают перфорированные штатные уголки из металла с двух сторон или прибивают бруски.
Верха пары стропил соединяют меж собою шарниром (болт и шпилька с допуском поворота). Или связывают деревянными накладками.
Вариант. Низ ноги стропил крепятся свободно, а верхние концы стропил на прогоне устраиваются с крепким зажимом.
Парные стропила опираются промеж собою скошенными торцами и скрепляются двумя ригелями-затяжками.
Способы соединения стропил
Древесина прекрасно поддается обработке. Именно поэтому, конечно кроме всех остальных преимуществ, ее и выбирают при возведении крыши. Из-за легкости обработки существует множество способов соединения деревянных элементов. Прежде чем начать монтаж стропил, стоит знать, как их можно крепить между собой, наращивать и соединять с другими компонентами системы.
Для выполнения этих задач можно использовать следующие варианты:
- если надо нарастить стропила выполненные из досок перед установкой, то применяют сплачивание. При этом под местом стыка обязательно должна находится опора. При таком методе концы досок накладывают друг на друга на расстояние минимум в 20 процентов от длины всего пролета. После этого их скрепляют в шахматном порядке гвоздями или болтами;
- при наращивании брусчатых стропил перед их установкой используют либо метод косого прируба, либо способ под название лобовой упор. Первый вариант считается более надежным. При нем делается косой сруб с обоих концов бруса. После чего он стыкуются и закрепляются между собой гвоздями или болтами. При втором варианте части стропил соединяются торцами, а место стыка укрепляется накладками;
- при креплении стропил к мауэрлату используются разные способы. Самым надежным считается жесткий. Такой способ выбирается при наслонной системе. Внизу стропил перед их установкой делается запил. Его размеры должны быть таковыми, чтобы он совпадал с формой мауэрлата. После установки место стыка закрепляется гвоздями, и усиливается скобами или уголком;
- монтаж можно проводить и скользящим методом. Таким способом следует установить стропила в деревянных домах. У таких строений первые годы происходит усадка. Скользящий метод установки стропил не даст им коробиться и трескаться. Для такого способа используют специальные крепления, а именно скользящие опоры для стропил.
Существуют и другие методы, как ставить стропила на мауэрлат. Каждый конкретный вариант имеет свои плюсы и минусы. Но кроме мауэрлата, стропила нужно закрепить и между собой. Это делается в верхней части у конька крыши.
Тут также существует множество способов. Монтаж можно проводить с использованием болтов, пластин, шарниров или с применением врубки.
Подготовка материалов
Чтобы стропильный каркас был достаточно качественным и надежным, необходимо не только правильно провести его монтаж, но и грамотно подойти к вопросу выбора материалов для его обустройства. Обычно стропила изготавливаются из обрезных досок или брусов с заранее рассчитанной толщиной. Зная, как правильно поставить крышу на дом, и подобрав качественный материал, вы сможете самостоятельно выполнить монтаж стропильной системы.
Подбирая пиломатериалы, нужно обратить внимание на их качество – древесина не должна иметь заметных повреждений структуры, вроде щелей или глубоких царапин. Кроме того, хорошее дерево должно быть достаточно просушенным, чтобы избыток влаги в дальнейшем не ускорил процесс разрушения стропильной системы.
Перед тем, как монтировать стропила, нужно пропитать их антисептическими и огнезащитными составами для повышения защиты. Следующий шаг, который косвенно касается технологии монтажа стропил – выбор способа их крепления.
В качестве крепежных элементов для установки стропил могут выступать следующие материалы:
- Металлические или деревянные пластины;
- Болты или шпильки в комплекте с гайками и шайбами;
- Саморезы, гвозди или скобы;
- Катаная проволока.
С висячими стропилами
Это системы, у которых стропильные ноги опираются только на наружные стены без промежуточных опор (несущих стен). Для двускатных крыш максимальный пролет составляет 9 метров. При установки вертикальной опоры и системы подкосов увеличить его можно до 14 метров.
Висячий тип стропильной системы двускатной крыши хорош тем, что в большинстве случаев нет необходимости ставить мауэрлат, а это делает установку стропильных ног проще: не нужно делать врубки, достаточно скосить доски. Для связи стен и стропил используется подкладка — широкая доска, которую крепят на шпильки, гвозди, болты, ригеля. При таком строении большая часть распирающих нагрузок компенсирована, воздействие на стены направлено вертикально вниз.
Виды стропильных систем с висячими стропилами для разных пролетов между несущими стенами
Стропильная система двухскатной крыши для небольших домов
Существует дешевый вариант стропильной системы, когда она представляет собой треугольник (фото ниже). Такое строение возможно, если расстояние между наружными стенами не более 6 метров. Для такой стропильной системы можно расчет по углу наклона не делать: конек должен быть поднят над затяжкой на высоту не менее 1/6 длины пролета.
Но при таком построении стропила испытывают значительные изгибающие нагрузки. Для их компенсации или берут стропила большего сечения или врубку коньковой части делают так, чтобы их частично нейтрализовать. Для придания большей жесткости в верхней части с обоих сторон прибивают деревянные или металлические накладки, которые надежно скрепляют вершину треугольника (тоже смотрите не картинке).
На фото также показано, как дорастить стропильные ноги для создания свеса кровли. Делается врубка, которая должна выходить за пределы линии, проведенной от внутренней стены вверх. Это необходимо, чтобы сместить место надреза и уменьшить вероятность надлома стропила.
Коньковый узел и крепление стропильных ног к подкладной доске при простом варианте системы
Для мансардных крыш
Вариант с установкой ригеля — используется при организации под крышей жилого помещения — мансарды. В этом случае он является основой для подшивки потолка расположенного ниже помещения. Для надежной работы системы такого типа, врубка ригеля должна быть безшарнирной (жесткой). Лучший вариант — полусковороднем (смотрите на рисунке ниже). В противном случае крыша станет неустойчивой к нагрузкам.
Стропильная система двухскатной крыши с приподнятой затяжкой и узел врубки ригеля
Обратите внимание на то, что в этой схеме присутствует мауэрлат, а стропильные ноги для повышения устойчивости конструкции должны выходить за пределы стен. Для их закрепления и стыковки с мауэрлатом делается врубка в виде треугольника
В этом случае при неравномерной нагрузке на скаты, крыша будет более стабильна.
При такой схеме почти вся нагрузка ложится на стропила, потому их необходимо брать большего сечения. Иногда приподнятую затяжку укрепляют подвеской. Это необходимо для предотвращения ее прогиба, если она служит опорой для материалов обшивки потолка. Если затяжка небольшой длины, ее можно подстраховать по центру с двух сторон досками, прибитыми на гвозди. При значительной нагрузке и длине таких страховок может быть несколько. В этом случае тоже достаточно досок и гвоздей.
Для больших домов
При значительном расстоянии между двумя наружными стенами устанавливается бабка и подкосы. Такая конструкция обладает высокой жесткостью, так как нагрузки компенсированы.
Стропильная система двухскатной крыши для большого пролета и узлы врубки конька и стропил
При таком длинной пролете (до 14 метров) сделать затяжку цельной сложно и дорого, потому ее делают из двух балок. Соединяется она прямым или косым прирубом (рисунок ниже).
Прямой и косой прируб для соединения затяжки
Для надежной стыковки место соединения усиливается стальной пластиной, посаженной на болты. Ее размеры должны быть больше размеров врубки — крайние болты вкручиваются в цельную древесину на расстоянии не менее 5 см от края врубки.
Для того чтобы схема работала нормально, необходимо правильно сделать подкосы. Они передают и распределяют часть нагрузки от стропильных ног на затяжку и обеспечивают жесткость конструкции. Для усиления соединений используются металлические накладки
Крепление подкосов для стропильной системы висячими стропилами
При сборке двухскатной крыши с висячими стропилами сечение пиломатериалов всегда больше, чем в системах с наслонными стропилами: точек передачи нагрузки меньше, следовательно на каждый элемент приходится большая нагрузка.
Разновидности и устройство стропильной системы двухскатной крыши
В некоторых случаях монтаж наклонного бруса каркаса крыши может выполняться только по нижнему ярусу — к мауэрлату или по верхнему ярусу — друг к другу или к коньковому прогону. У специалистов эти стропила носят название висячих. Однако наиболее распространён другой вид каркаса. Он предполагает размещение под ноги дополнительной опоры в самом центре ската. С помощью этого метода можно изготовить изломанную форму крыши.
У специалистов двухскатные кровли подобной конфигурации получили название мансардных, а стропила — наслонных. С учетом характеристик эта конструкция является наиболее подходящей для загородного дома. При расчете расстояния между стропилами любого типа необходимо учитывать толщину выбранного бруса, длину скатов и прочие параметры. Чаще всего их располагают с шагом 60-80 см.
Подстропильная система каркаса
В случае возведения крупных объектов наряду с мауэрлатом в конструкцию стропил могут включать и другие поддерживающие элементы — прогоны, стойки и лежни. Причём каждый из этих видов имеет свои особенности в плане монтажа. Первые укладывают по горизонтали, вторые — по вертикали, а третьи размещают по балкам перекрытия. Впоследствии на лежни устанавливают с определенным шагом по всей длине кровли стойки. Они, в свою очередь, служат опорой для конькового прогона. Этот элемент чаще всего изготавливают из бруса размерами 100 x 150 мм.
Коньковый прогон
В процессе крепления стропил двускатной крыши в ее конструкцию часто включают и этот элемент. Не останавливает владельцев и то, что это повышает стоимость сооружения крыши. Объяснить это можно тем, что каркас кровли, который установлен с использованием прогона, получается более надежным и лучше выдерживает нагрузки различного характера.
В процессе монтажа этого элемента обязательно необходимо соблюдать определенные требования. От этого в значительной степени зависит геометрия кровли. На начальном этапе сборки крыши с коньковым прогоном выполняется монтаж крайних стоек фронтоном. После этого между ними натягивают жесткий шнур, который обязательно нужно проверить на горизонтальность. Далее переходят к креплению промежуточных стоек, следя за тем, чтобы и они располагались строго по уровню. Соблюдение этого требования является гарантией того, что и закрепляемый впоследствии к ним коньковый прогон также будет установлен строго в горизонтальной плоскости.
Обрешетка
Этот элемент также играет важную роль в конструкции кровли. Для изготовления обрешётки используются доску достаточно большой толщины. Самый распространенный вариант — пиломатериал сечением 2,5-5 см. Рейки со слишком большим или маленьким сечением не используют для обрешётки. Иначе это может привести к таким неприятным явлениям, как коробление или растрескивание. Самым оптимальным для обрешетки является материал шириной 20 см.
При расчете шага между досками, как и толщины, необходимо учитывать тип используемой обшивки. Монтаж разреженной обрешётки производится только под жесткие листы. В случае применения рубероида или очень тонкого металла устанавливают сплошную конструкцию. Тогда обрешетка изготавливается не из досок, а из листов толстой фанеры или ОСБ-плит.
Теплоизоляционный слой и гидроизолятор
Ввиду особенностей конструкции двускатной кровли для защиты внутреннего пространства от низких температур разрешается использовать любой доступный материал. Обычно в качестве такового выбирают минеральную вату. Менее популярным вариантом является пенополистирол. Еще реже работы по изоляции кровли проводят с помощью метода напыления пенополиуретана.
Укладка теплоизолятора требует использования опоры: если теплозащитный слой создаётся из минваты или полистирола, то обязательно нужно натянуть проволоку со стороны чердака. Крепление листов или плит теплоизолятора выполняется прямо между стропилами. Монтаж минеральной ваты осуществляется просто враспор. Не стоит оставлять без внимания зазоры между пенополистирольными листами и брусом — их заделывают специальной монтажной пеной, а в завершение проклеивают скотчем. Монтаж паро-и гидроизолятора выполняется с незначительным провисом в 2 см строго в горизонтальной плоскости. Эти работы проводят на завершающем этапе монтажа стропильной системы двухскатной крыши.
Стропила для односкатной и двухскатной кровли
При создании стропильной конструкции следует помнить о необходимости обеспечивать системе дополнительный запас прочности, учитывая при этом шаг стропил.
Расстояние между стропилами односкатной крыши выбирают в зависимости от толщины дерева и материала кровли — оно может составлять от 60 до140 сантиметров.Толщина древесных элементов зависит от площади и нагрузки на крышу (читайте: «Стропильная система односкатной крыши, основные преимущества и характеристики»).
Расстояние между стропилами двускатной крыши делают с учетом размера теплоизолятора, который укладывают между ними. Примерный шаг между стропильными ногами 1-1,2 метра (читайте: «Стропильная система двускатной крыши и ее составляющие»). Стропилами регулируют величину свеса кровли.
Трехскатная крыша. Варианты устройства и применения.
Трехскатная крыша. Варианты устройства и применения.
Наверняка многие из вас слышали о трехскатных крышах, но мало кому удавалось видеть это конструктивное решение воочию. Тем не менее, опытные специалисты исключительно хорошо отзываются о крышах из трех скатов: они имеют нестандартную форму и при этом всего один сложный узел в стропильной системе. Достаточно квалифицированный кровельщик справится с этой задачей без проблем. Таковыми располагают в своем штате ремонтно-строительная компания «КАДЕТ-СПб». Наши строители готовы выполнить, как трехскатную пристройку, так и полноценную крышу этой неординарной формы.
Схема трехскатной крыши
Под трехскатной крышей подразумевается конструкция, состоящая из трех скатов: двух трапециевидных боковых скатов и одного треугольного ската, который размещается перпендикулярно им. Для лучшего понимания формы, расшифруем: такая крыша состоит из двух основных составных: классическая двускатная крыша, которая полностью покрывает площадь дома по длине и одна вальма, которая покрывает площадь дома по ширине с одного из краев.
Определяющим моментом, в случае трехскатной крыши, является правильное соотношение площади покрытия дома, которые будут отведены двускатной части и вальмовой. От этого выбора, в конечном итоге, будет зависеть общий внешний вид крыши и ее прочность.
Из конструктивных элементов трехскатной крыши специалисты выделяют:
- Вальма или треугольной скат;
- Трапециевидный или боковой скат;
- Конек;
- Наклонное ребро.
Особенности стропильной системы крыши из трех скатов
Для трехскатных крыш выделяют два возможных типа стропильных систем:
- Диагональные;
- Накосные.
Диагональные стропила направляются к внутренним углам стен, а накосные – наоборот, к внешним. Обычно эти типы используются для построения конструкции сложных крыш: в которых присутствуют ендовы и вальмы. Накосные стропила зачастую значительно короче. Нагрузка на диагональные стропила находится в пределах нормы, поэтому их можно получать спаривая (наращивая их длину) уже существующие стропильные балки.
Отличительной особенностью стропильной системы трехскатной крыши считается стыковка трех стропил, которая выполняется в месте соединения коньков всех трех скатов: трапециевидных и вальмы. Для того, что бы стыковка была достаточно прочной, рекомендуется дополнительно усилить место соединения при помощи стяжек.
Что касается материала для возведения стропильной системы – наилучшим считаются классическая доска 25х150 миллиметров. Ее так же чаще всего используют при монтаже стропильной системы двускатной крыши. К слову, прямо во время строительных работ эти доски можно распилить на рейки, которые отлично подойдут в роли обрешетки.
В вопросе выбора породы дерева однозначного ответа нет, но если ваш бюджет умеренный, то выбирать следует сосну. В случае, если есть возможность потратиться на более долговечный материал, наилучшим вариантом будет лиственница. Весь строительный лес требует обязательной обработки защитными составами от вредителей, плесени и огня.
Трехскатная пристройка – отличное решение!
Как вы уже поняли, форма крыши из трех скатов предполагает возможность использования ее для пристроек к основному дому. Таковыми могут быть, например зимний сад или гараж для автомобиля. Так же, такую форму крыши может получить обыкновенный козырек над входом в дом, если владельцы решили лучше его обустроить.
В случае, если трехскатная крыша будет использоваться для покрытия пристройки, опытные специалисты рекомендуют серьезно отнестись к изоляции примыкания двух боковых скатов к стене дома. Следует это из того, что конструкция этой крыши и так очень надежна, а примыкание создало бы лишнюю возможность образоваться протечке крыши.
В остальном же, сооружение трехскатной крыши, будь то пристройка или полноценное покрытие дома – дело несложное, с ним справится любой сертифицированный строитель кровельщик. Стоит только заметить, что далеко не все специалисты имеют подобных опыт: монтаж стыковки стропил трех разных коньков. Как не крути, к простым эту задачу отнести нельзя, ведь возведение стропильной системы вальмовой крыши значительно сложнее ее двускатного распространенного аналога.
Что же, подводя итоги, хочется заметить, что трехскатные крыши незаслуженно имеют такую слабую распространенность в российском малоэтажном строительстве. Крыша из трех скатов – надежное и среднее по сложности решение, которое позволит владельцам обзавестись уникальной и привлекательной крышей. Так же, рекомендуем обдумать вариант устройства трехскатной пристройки к дому.
Составные части крыши
Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.
Несущий каркас крыши состоит из стропильной системы, которая включает элементы:
- Мауэрлат — опорная балка, расположенная по периметру дома в верхней части стен. Нагрузка от вышележащей конструкции, снега и ветра передается коробке через нее.
Крепление мауэрлата
Мауэрлат
Стропильные ноги или стропила — наклонные элементы, которые монтируют с шагом 80-200 см и соединяют горизонтальными прогонами. Передают усилия от кровли на мауэрлат. По виду опирания их разделяют на наслонные или висячие.
Крепление стропильной ноги к мауэрлету.
Конек — горизонтальный брус для крепления стропил, верхняя точка крыши.
Стойки, подкосы, распорки, ригели — горизонтальные, вертикальные и диагональные элементы для придания жесткости каркасу.
Лежень — горизонтальный брус для опирания стоек, уложенный на внутреннюю несущую стену.
Обрешетка, настил — основание для слоев кровельного пирога, добавляет стропильной системе устойчивость.
Кобылка — элемент, удлиняющий стропила. Применяют при недостаточной их длине для формирования свесов.
Затяжка — потолочная балка, элемент перекрытия этажа или усиливающая стропильную систему горизонтальная связь.
По обрешетке монтируют слои гидро-, шумо- и пароизоляции, утеплитель, если чердак жилой, и кровельные материалы.
Стропильная система двускатной крыши в частном строительстве обычно изготавливается из дерева. Материал доступен, прост в обработке, позволяет возводить легкие пространственные конструкции, не перегружающие стены и фундамент.
Схемы стропильной системы двухскатной крыши.
Иногда для сооружения каркаса применяют металлический прокат — швеллеры, трубы, двутавры, уголки. Такой способ в индивидуальном строительстве используется значительно реже. Конструкции из стали дороже, сборка требует профессиональной квалификации и оборудования.
Сечения стандартных несущих элементов составляют:
- мауэрлат (лежень) — брус толщиной от 100, высотой от 150 мм, бревно диаметром 170-190 мм;
- стропила — брус 50х150, 100х150 мм, стесанные на один кант бревна, доски, уложенные на ребро;
- стойки — 100х100 мм;
- доски обрешетки — толщина 25 мм.
При больших пролетах домов и высоких нагрузках размеры сечений несущих элементов определяют расчетом на прочность.При соответствующей подготовке антисептиками древесина устойчива к гниению. Специальные составы — антипирены — защищают материал от возгорания.
Помимо несущего каркаса и покрытия крыша содержит элементы:
- свесы — выступающие за пределы наружных стен продолжения скатов, оберегают ограждающие конструкции от стекающей воды;
ендовы, разжелобки — элементы для обустройства стыков при пересечении плоскостей кровли, необходимый узел в кровлях, состоящих из нескольких двускатных форм.
С боков крышу ограничивают фронтоны — части стен треугольной формы. Чердак может выполнять функции мансарды и использоваться как жилое помещение для постоянного или временного проживания.
Элементы стропильной конструкции
Стропильная система включает в себя множество составляющих, выполняющих конкретную функцию:
- Мауэрлат – основа конструкции кровли. «Фундамент» крыши крепится по периметру стен и равномерно распределяет нагрузку, защищает постройку от опрокидывания. Мауэрлат изготавливается из бруса, в деревянном доме роль этого составляющего выполняет верхняя обвязка стен.
- Стропильные ноги – удерживают вес кровельного пирога. Между стропилами укладываются листы утеплителя, а сверху монтируется обрешетка.
- Прогоны – брусья, горизонтально расположенные вдоль кровли. Выступают как опора для стропильных ног. Различают коньковый прогон (находится на вершине кровли, удерживает стропила) и боковые прогоны (находятся посередине стропильных ног).
- Стойки – дополнительные упоры для конька и стропил, берут на себя часть веса конструкции.
- Подкосы – наклонные брусья, подпирающие стропильные ноги. Усиливают прочность и жесткость сооружения.
Крепление в верхней части
В верхней части элементы конструкции тоже скрепляются по-разному в зависимости от её вида и необходимости создания жёсткого или подвижного соединения.
Висячие стропила могут крепиться встык или внахлёст. Соединение встык довольно жесткое, так как они упираются друг в друга. Для этого верхние торцы срезаются под таким углом, чтобы срезы при установке приняли строго вертикальное положение и плотно состыковались.
Соединение встыкИсточник srub-banya.by
Их скрепляют:
- гвоздями, вбитыми под углом: они должны иметь достаточную длину, чтобы пройти насквозь одну стропилину и хорошо закрепиться в другой;
- деревянными треугольными накладками-косынками, закреплёнными с обеих сторон ершёнными гвоздями или саморезами;
- металлическими пластинами на саморезах или болтах.
Ещё один способ стыковки – через горизонтальный прогон из повёрнутой на ребро доски. Торцы стропил с обеих сторон крепятся к ней стальными уголками.
Соединение на прогонИсточник mercabadom.ru
Намного проще крепление внахлёст: не нужно думать, как сделать стропила точной длины и отпилить торцы. Они соединяются боковой плоскостью и скрепляются болтами или шпильками, после чего лишнюю длину просто срезают.
В наслонных конструкциях дополнительной опорой для стропил является коньковая балка. Они могут соединяться над ней уже описанными способами, имея по одной точке опоры. Но крепление будет гораздо более надёжным и прочным, если увеличить площадь опоры с помощью запилов.
В этом случае стропилины можно не скреплять между собой, оставляя им дополнительную степень свободы, а фиксировать индивидуально только на коньковой балке с помощью уголков или накладок.
Соединение на коньковой балке внахлёст с запилами и креплением шпилькойИсточник odnastroyka.ru
Если же требуется максимально жёсткое соединение, применяют соединение встык с запилами и укреплением деревянными накладками над и под балкой. Этот способ называют жёстким защемлением.
Видео описание
Один из способов соединения на коньковой балке можно изучить по видео:
В заключение осталось добавить, что все запилы и врубки должны обеспечивать идеальное прилегание деталей друг к другу. Без должного опыта и старания выполнить это требование очень трудно. Грубые и неплотные прилегания ни в коем случае нельзя компенсировать прокладками или клиньями, которые в результате усушки или усадки могут вылететь или изменить форму.
Резюме
Мало знать, как поставить стропила и закрепить их на стенах дома. Для начала нужно рассчитать нагрузки и выбрать оптимальный способ крепления, учитывая длину пролётов, возможность усадки и прочие факторы, влияющие на стабильность и долговечность создаваемой конструкции. А самое главное – необходимо иметь опыт работы с деревом и быть перфекционистом, чтобы добиться идеальной идентичности каждой стропильной пары и установить их в одной плоскости.
Браться за такую работу самостоятельно можно, если иметь на руках подробный проект, а рядом – опытного помощника. В противном случае имеет смысл обратиться к профессионалам.
Конструктивные элементы стропильной системы
Мы дадим перечень всех элементов, которые необходимо рассчитывать для каждого конкретного случая.
Мауэрлат
Наиболее простой элемент стропильной системы, может изготавливаться из бруса 150×150 мм, 200×200 мм или досок 50×150 мм и 50×200 мм. На небольших домах разрешается использовать спаренные доски толщиной от 25 мм. Мауэрлат считается неответственным элементом, его задача лишь равномерно распределять точечные усилия от стропильных ног по периметру фасадных стен строения. Фиксируется к стене на армирующем поясе при помощи анкеров или больших дюбелей. Некоторые стропильные системы имеют большие распирающие усилия, в этих случаях элемент рассчитывается на устойчивость. Соответственно, подбираются оптимальные способы фиксации мауэрлата к стенам с учетом материала их кладки.
Мауэрлат
Стропильные ноги
Формируют силуэт стропильной системы и воспринимают все действующие нагрузки: от ветра и снега, динамические и статические, постоянные и временные.
Стропильные ноги
Изготавливаются из досок 50×100 мм или 50×150 мм, могут быть сплошными или нарощенными.
Наращивание стропил
Доски рассчитываются по сопротивлению на изгиб, с учетом полученных данных подбираются породы и сорта древесины, расстояние между ногами, дополнительные элементы повышения устойчивости. Две соединенные ноги называются фермой, в верхней части могут иметь затяжки.
Что такое стропильные фермы
Затяжки рассчитываются на растяжение.
Затяжка на стропилах
Прогоны
Одни из самых важных элементов стропильной системы двухскатной крыши. Рассчитываются на максимальные изгибающие усилия, изготавливаются из досок или бруса соответствующего нагрузкам сечения. В самом высоком месте устанавливается коньковый прогон, по сторонам могут монтироваться боковые. Расчеты прогонов довольно сложные и должны учитывать большое количество факторов.
Коньковый прогон
Опоры для стропил
Могут быть вертикальными и наклонными. Наклонные работают на сжатие, крепятся под прямым углом к стропилинам. Нижняя часть упирается о балки перекрытия или бетонные плиты, приемлемы варианты упора о горизонтальные лежни. За счет упоров есть возможность использовать для изготовления стропильных ног более тонкие пиломатериалы. Вертикальные упоры работают на сжатие, горизонтальные на изгиб.
Опоры для стропил
Лежни
Укладываются вдоль чердачного помещения, упираются в несколько несущих стен или межкомнатных перегородок. Назначение – упрощение изготовления сложной стропильной системы, создания новых точек передачи нагрузок от различных типов упоров. Для лежней можно использовать балки или толстые доски, расчет делается по максимальному изгибающему моменту между точками опоры.
Лежень на схеме
Обрешетка
Тип обрешетки выбирается с учетом технических параметров кровельных покрытий и на показатели стропильной системы не влияет.
Обрешетка крыши
