Нужен ли шибер в банной печи
Шибер – это заслонка, которую устанавливают в дымоход для регулировки тяги в печи. Заслонка полностью перекрывает канал трубы. В теплую погоду обычно шибер открывают, увеличивая тягу, а зимой, напротив, закрывают.
Различают поворотные и выдвижные шиберы. Они отличаются не только внешне, но и конструктивно. Горизонтальная заглушка осуществляет регулировку проходного сечения, а вертикальная открывает и закрывает дымоход.
Выдвижной шибер для печи вставляется в пазы дымохода
Поворотный шибер выглядит как пластина, которая поворачивается по оси.
При повороте на 90 ° заглушка открывается, а при повторном повороте – закрывается
Преимущества и недостатки металлических печей
Металлический обогреватель имеет много достоинств. Разобравшись с ними можно увидеть, почему этот способ обогрева пользуется популярностью:
- Компактность. Любая металлическая или чугунная печь будет занимать намного меньше места в сравнении с кирпичной.
- Надёжность. Если сравнивать с другими материалами, то металлический вариант обогревателя прослужит намного дольше.
- Стоимость. Цены на такого рода топки довольно демократичны. Экономия состоит ещё и в том, что не надо оплачивать услуги мастера для монтажа и дополнительные затраты на материалы, как это необходимо для кирпичной кладки.
- Стойкость к температурным перепадам. Этот фактор очень важен для отопления в загородном доме, где время проводится нечасто. Приехал, растопил и через короткий промежуток времени в доме тепло без разгонных протопок.
- Лёгкость монтажа. Установить такой отопительный прибор сможет любой. Для монтажа не потребуется ни специальных инструментов и приспособлений, ни особых навыков.
- Мобильность. Поставить её можно в любом месте, не задумываясь о том, как проложить дымоход. Также отпадает необходимость в обустройстве фундамента. В металлических печах есть возможность вывести дымоотвод через стену, а это решает множество проблем: не надо просчитывать размещение балок и стропил, делать пожаростойкую изоляцию.
Идеальных вещей в мире нет. И металлические обогреватели имеют свои недостатки. Их немного, но они присутствуют:
- Небольшая теплоёмкость. После протопки тепло в доме долго не держится, поэтому поддерживать огонь приходится все время. Именно из-за большого потребления дров такие отопительные устройства получили название «буржуйка». Но благодаря современным технологиям этот показатель немного снизился, появились печи длительного горения. В них закладка дров происходит один раз на 6−8 часов.
- Прогорание днища топки. Во время эксплуатации металлическое дно прогорает. Но эта неприятность легко исправляется заменой или навариванием нового днища.
- Пересушивание воздуха. Это также несложно устранить, надо только увлажнять воздух. Для этого не нужно покупать специальные увлажнители, достаточно поставить кружку с водой на печку.
При установке печи важно помнить о необходимости соблюдений мер предосторожности. Поскольку тепловое излучение такого рода устройств очень сильное, необходимо соблюдать правила противопожарной безопасности
Печь для бани из трубы или старого баллона
Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.
Печь для бани из трубы
- Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
- На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
- Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
- После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
-
Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.
-
Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.
-
Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.
-
Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.
- Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.
-
Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.
Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!
Металлическая банная печь
Чтобы добиться хорошего пара в бане, нужна хорошая кирпичная печь. Она позволит сохранять тепло максимально долго. Однако для такой печи необходим серьезный фундамент. Это требует дополнительных денежных расходов и времени.
Чтобы не тратить средства на заливку фундамента, можно изготовить самостоятельно металлическую печь. Создание такой печи не требует глубокого изучения схем, а ее эффективность доказана практикой.
Несмотря на то что металлическая печь быстро нагревается, она так же быстро и остывает. Это ее основной недостаток.
Для того чтобы собрать такую конструкцию, потребуется металлическая емкость, листы металла или трубы различных диаметров, газовая горелка, болгарка, сварочный аппарат. Те, кто не умеет пользоваться сварочным аппаратом, могут изготовить корпус из обычной трубы. От этого печка не станет хуже.
Газовые баллоны и трубы можно подобрать и других размеров. Размер требуемых деталей зависит от величины отапливаемой парилки. Если ее площадь большая, то стоит сделать печку покрупнее. Она будет максимально эффективно справляться со своей задачей
В итоге получится печь шириной около 80 сантиметров и высотой примерно полтора метра. Сверху монтируется каменка и площадки для установки емкости с водой. Таким образом для формирования атмосферы парения в парной нужно будет полить камни водой.
При составлении условного чертежа нужно учесть точные размеры всех деталей. Первоначально нужно найти трубу или баллон от газа высотой 180 сантиметров и диаметром 80 сантиметров. При этом стенки труб должны быть достаточно толстыми — от 0,4 см и более.
Также потребуется металлический лист толщиной в один сантиметр, стальной прут диаметром один сантиметр, чугунные или стальные дверцы, труба под дымоход, газовая горелка и кран. Весь материал можно приобрести в строительном магазине. Еще потребуется инструмент: болгарка и сварочный аппарат. Их можно взять в аренду или одолжить у знакомых.
Первым делом на месте, где будет установлена металлическая печь, подготавливается основание. Его нужно сделать ровным, по уровню. Необходимо покрыть фундамент огнеупорным материалом.
Сверху выкладывается два ряда огнеупорного кирпича. Не стоит забывать, что потолок и все стены на метровом расстоянии от печи нужно покрыть огнезащитным материалом.
Изготовление печи производится в несколько этапов. Сначала нужно разрезать трубу болгаркой на две части, одна из которых будет корпусом печи, а вторая будет использоваться для подогрева водяного бочка.
В нижней части первого отрезка трубы болгаркой делается прямоугольное отверстие размером 20×5 сантиметров. Таким методом обеспечивается доступ к газовой горелке.
Подавляющее большинство газовых печей имеет примерно одинаковое устройство и последовательность сборки и монтажа. Бак для воды устанавливают сверху либо приваривают сбоку. Если появляется желание установить у себя продвинутую модель, то можно дополнительно установить ряд элементов и устройств, которые позволят автоматизировать управление печью
В середине первого отрезка трубы прорезается еще одно прямоугольное отверстие таких же размеров. Привариваются кронштейны, на которых будет держаться сетка. Ячейки сетки должны быть меньше размеров камней, которые будете на ней укладываться.
В нижней части второй трубы приваривается кран. Затем к каменке прикрепляется второй отрезок трубы. При этом необходимо обязательно проверить шов на герметичность. Далее необходимо одну дверцу приварить, а вторую повесить на петли.
Труба изолируется при помощи огнеупорного кирпича или другого материала. После сварки всех элементов устанавливается горелка и печь готова к использованию. Стоит помнить, что металлическая печь нагревается до высоких температур, поэтому обязательно необходимо покрывать все находящиеся рядом поверхности огнеупорным материалом.
Собрать газовую печь для бани своими руками не составляет труда. Для осуществления такой задумки нужно соблюдать технику безопасности и следовать рекомендациям. Благодаря самостоятельной сборке можно сэкономить немало денежных средств, а эффективность такой конструкции не многим уступает магазинным моделям. Перед тем как начать сбор печки нужно тщательно подготовить помещение.
Особенности установки
- Перед отделением для топки необходимо положить теплоизоляционный материал и накрыть его листом металла.
- Печь нельзя устанавливать близко к деревянным стенам или материалам, которые быстро и легко воспламеняются.
- Можно обложить металлическую печь кирпичом. Он увеличит теплоотдачу и придаст устройству дизайнерский вид, а также увеличит безопасность использования. Толщины стенки в полкирпича будет достаточно, расстояние от самой топки – 10-15 см.
- Первые несколько раз готовое изделие следует протапливать для прогрева и усадки материала, а потом уже можно поместить его в баньку.
- Дверцы топки должны находиться напротив входа.
- Часть дымохода, который проходит через крышу, следует покрыть известью и оштукатурить. Труба должна быть выше кровли на 50 см и больше.
- Топка из горизонтальной трубы сжигает дрова полностью и дает больше тепла.
- Наиболее удобно делать печь для бани из толстой качественной трубы, которая не подвержена коррозии и подходит по размеру.
Современные специалисты делают топку с двумя отделениями: в одном горит твердое топливо, а другое предназначено для догорания того, что осталось. Таким образом увеличивается КПД работы. Размер всей конструкции должен соответствовать площади бани.
Как сделать печь для сауны
Как уже говорилось, основная задача этого типа отопительных приборов — быстро «нагнать» требуемую температуру и иметь возможность ее поддерживать. Есть простое решение — поставит вентилятор, который будет обдувать стенки печи, ускоряя нагрев.
Примерно такую же функцию выполняет кожух-конвектор. Это кожух вокруг корпуса печи. Между ним и стенкой топки остается зазор в 1,5-2 см. В эту щель снизу засасывается воздух. Он проходит вдоль стенок, нагревается, заодно остужая стенки. Далее поднимается вверх, разнося тепло по парилке.
Принцип работы конвекционного кожуха
Если корпус печи делают из толстого металла, то кожух можно и из тонкого. Он редко нагревается до больших температур, и перегорание ему не угрожает. Если в печи для сауны каменка будет находится вверху, над топкой, как на фото, то в корпусе можно сделать отверстия для вентилирования каменки. Тогда часть воздуха, который поднимается вдоль стенок, будет попадать в каменку, обдувать камни и нагреваться еще сильнее. Такая каменка называется вентилируемой. Она хороша именно для суховоздушных саун.
Чертежи и схемы
Конструкция печей для сауны проще. Нужна топка нормального размера, в которую помещаются большие поленья. В верхней части, над верхней частью топки привариваются борта каменки, объем которой обычно 20-25 литров. Вариации могут быть по ширине/высоте/глубине, но особых каких-то хитростей нет.
Схемы металлических печей для сауны
Установка бака для нагрева воды в парилке сауны — идея не самая лучшая. Вы не сможете контролировать влажность, а при высоких температурах легко получить ожог. Тем не менее, несколько вариантов установки баков на фото выше.
Другой тип каменки — внутри топки. При желании можно сделать на нее крышку и такую печь можно использовать в двух режимах — с открытой крышкой для сухого парения, с открытой — для получения большего количества пара.
Каменка внутри корпуса
https://youtube.com/watch?v=YWmlBeKrXVY
Какие бывают печи из кирпича
Кирпичные банные печи подразделяются на несколько категорий, в зависимости от выбранной схемы:
- По белому. Подобная кирпичная печь для русской бани отличается чистотой помещения, которое отводится для парной, и уникальной возможностью сохранять тепловую энергию. Несмотря на такие достоинства, главным негативным фактором выступает долгий прогрев конструкций, который может продолжаться до 12 часов. Подобный вариант не всегда комфортный для быстрого принятия «паровой ванны». Длительный период нагревания обусловлен тем, что камни располагаются на металлической плите, передающей тепловую энергию.

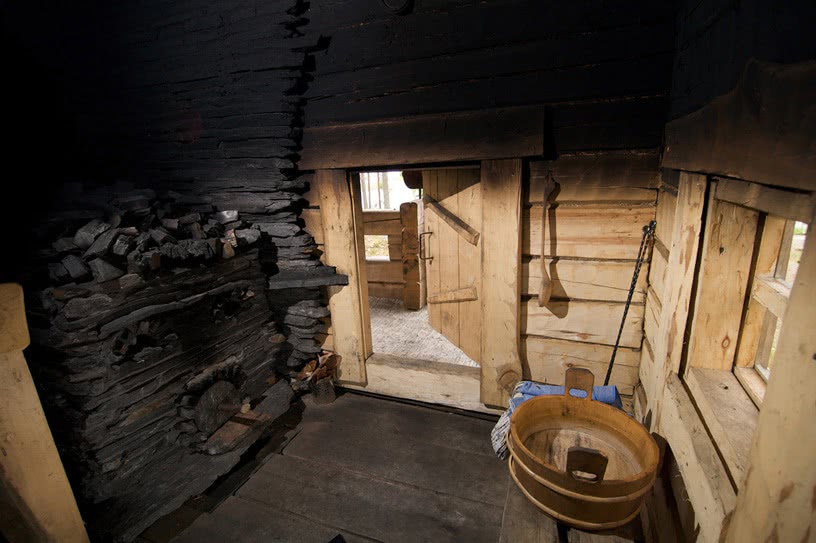

- По-черному. Кирпичные дровяные печи для бани, созданные по такой схеме, отличаются высокой эффективностью, которая была проверена годами, поскольку в большинстве деревень установлены именно такие агрегаты. Конструкцией не предусмотрено использование дымохода, поэтому обязательно дожидаются пока все дрова прогорят до конца. Достоинством устройства «по-черному» является прекрасный аромат и максимально качественный пар.
- По серому. Баня с такой кирпичной печью отличается высокой скоростью прогрева всего помещения, при этом используется небольшое количество топлива. Для отведения газов предусмотрена установка дымохода. Стандартный набор недостатков – большое количество сажи на булыжниках и необходимость дожидаться полного прогорания дров.
- Печь с плитой. Конструкцию банной печи из кирпича своими руками нельзя назвать простейшей или простой. Хотя это идеальный вариант для создания качественного микроклимата парной. Бак с водой устанавливается поверх чугунной плиты, по такому же принципу укладываются и камни. Плиты не в полном объеме накрываются, что дает возможность быстрее прогревать комнату. Чтобы дольше поддерживать высокую температуру жидкости, бак обкладывается кирпичами. В стандартных вариантах емкость для воды располагается поверх топки, а булыжники кладутся над дымоотводящей трубой. В некоторых случаях расположение элементов может меняться.
Подбирать оптимальный вариант банной печи нужно в зависимости от типа помещения, его площади и других факторов. Перед строительством рекомендуется ознакомиться со всеми разновидностями отдельно и подобрать подходящую конструкцию.
Изготовление печи из металла своими руками
При выборе чертежа для выполнения печи своими руками учитывается ряд факторов:
- площадь помещения — от нее зависят габариты устройства;
- наличие желаемых функций — нагрев воздуха, воды;
- присутствие каменки открытого или закрытого типа;
- теплоемкость — защитное экранирование.
Расположение устройства в помещении также играет существенную роль. Если требуется компактная печь для маленькой парной, подойдет расположение в углу. В этом случае лучше выбрать модель с выносной топкой или вертикальную. При расположении в центре парной печь больших размеров может быть горизонтальной и массивной для качественного прогрева помещения.
Материалы
При изготовлении печи самому предпочтение отдается листовой стали. Ее удобно разрезать, сгибать, сам материал отличается устойчивостью к прогоранию.
Для долговечности самодельной печи требуется довольно толстый слой стали, но чересчур большая ширина слоя (например, 1 см) может привести к длительному разогреву устройства, снижению его КПД.
Поэтому оптимальным выбором будет сталь толщиной 5—7 мм для топки и 3—4 мм для корпуса.
Остальные детали — дверцы, петли к ним, задвижки, кран для бака с водой, решетки для зольника и каменки рекомендуется купить в специализированных строительных магазинах. Дымоход изготавливается из кусков трубы подходящего диаметра (не менее 10 см), ножки — из металлических обрезков достаточной толщины, чтобы выдержать вес печи, а также сетки с камнями. Для наполнения каменки подойдут речные валуны округлой формы и подходящего размера.
Инструменты
Для выполнения всех этапов работы понадобятся следующие инструменты:
- сварочный аппарат;
- болгарка с отрезным диском по железу;
- емкость для замешивания раствора;
- печной молоток-кирка;
- мастерок;
- правило.
Чтобы работа проходила безопасно, требуется приобрести средства защиты: специальную маску и перчатки. Понадобятся различные измерительные приборы: рулетка, строительный уровень.
Этапы постройки. Как правильно сварить конструкцию?
Первым делом под печь подготавливается место, закладывается фундамент. Большинство металлических устройств компактны, поэтому не требуют бетонной заливки, достаточно выложить основание из двух рядов кирпича. В случае если решено выкладывать тяжелый кирпичный экран, целесообразнее позаботиться о полноценном фундаменте:
- Разбирается пол в месте установки печи, вырывается котлован глубиной в полметра.
- На дно насыпается дренажная подушка: слой мокрого песка, второй пласт битого щебня или специального гранулированного керамзита.
- На дренаж ставится опалубка из дерева, заливается бетонной смесью.
- После просушки фундамента на него кладется двухслойная гидроизоляция (рубероид).
После подготовки фундамента обеспечивается термоизоляция будущего места для прибора. Стены и потолок зашиваются огнестойким материалом, само устройство устанавливается так, чтобы до стен оставался зазор не менее 30 см.
Затем приступают к сварке деталей конструкции:
- По чертежу при помощи болгарки нарезают куски листовой стали для корпуса, внутренних камер.
- Свариваются боковые стенки, днище корпуса. В лицевой части вырезаются отверстия для топочной камеры и зольника. Внутри к стенкам корпуса привариваются металлические уголки для крепления отсеков.
- Свариваются и устанавливаются топочная камера и зольник с разделяющей их решеткой.
- Проводится сварка и последующее размещение внутренней каменки и бака для воды (при наличии в проекте).
- Приваривается труба дымохода и ножки корпуса.
После установки печи выкладывают кирпичный экран с расчетом отступа в 3—5 см от стенок устройства. Ширина кладки обычно берется в половину кирпича, в нижней части оставляют небольшие окошки для циркуляции воздуха.
Возможные сложности в установке
При самостоятельной работе над изготовлением устройства встречаются следующие ошибки:
- несоответствие размеров прибора и парной — приводит либо к быстрому перегреву воздуха, либо к невозможности создать комфортную температуру;
- недостаточно тщательная изоляция дымохода — из-за постоянного соприкосновения с раскаленным воздухом дымоход чаще всего становится причиной возникновения пожароопасных ситуаций;
- неправильное расположение экрана печи, чересчур близко к стенкам корпуса — это приводит к перегреву стали, сокращает срок эксплуатации.
Внимание! Для того чтобы избежать основных ошибок, следует перед началом работы создать точный чертеж аппарата и посоветоваться с опытным мастером
Характеристики самодельных печей для бани
Эти устройства нагрева воды для бани имеют свои плюсы. Среди них:
- Более экономичны в материалах и сборке, чем готовая печь.
- Можно сделать компактными и легкими.
- Конструкция проста и универсальна.
- Нагреваются быстро.
- Можно собрать самим.
- Практичны и служат долгое время.
- Их легко чистить и ухаживать за ними.
Для установки такой печи также не требуется разрешение и дополнительные документы. Кроме достоинств, самодельные печи для бани из металла имеют и минусы:
За ними нужно постоянно присматривать.
Поверхность печи горячая и при неосторожности можно получить ожог от контакта.
Система пожароопасна.
Размер печи должен соответствовать размеру комнаты, которую вы собираетесь прогревать. Перед тем, как начать изготовление, нужно изучить инструкции и чертежи по этой тематике.
Чертежи печей для бани из металла
Существует ряд аппаратов, которые выделяются конструктивностью и принципом работы. Прежде чем приступить к сборке металлического устройства отопления для бани своими руками, составляют чертеж устройства. Принцип действия агрегатов практически одинаковый.
Первым делом обустраивают топку. Размеры конструкции определяют по площади помещения. Печники советуют делать одинаковыми высоту и ширину агрегата. Многие профессионалы, составляя чертеж, предполагают, что будут применять готовые элементы.
Устройство и принцип работы металлической печи для бани
Топку печи разделяют на 2 отделения. В 1 сжигается топливо, а во 2 собирается зола. Между секциями устанавливают колосниковую решетку и делают отдельные дверцы. Зольник может использоваться как поддувало для создания тяги.
Простейший чертеж обогрева для маленькой редко используемой бани
Верхнюю часть конструкции делают из решетки для обустройства каменки. Эту секцию также отделяют дверцей.
Внимание! Для создания печи специалисты рекомендуют использовать металл 5-8мм толщиной. Такая конструкция не деформируется при нагреве, и аппарат будет отдавать больше тепла
Устройство отопления для бани из металла с указанием точных размеров элементов
Верхний отсек агрегата заполняют камнями для более продолжительного поддержания высокой температуры в парной. Наиболее распространенной считают печь для бани паровоз, чертеж которой представлен ниже.
Чертеж устройства паровоз для парилки
Верх каменки оборудуют дымоотводом. Вокруг него сооружают бак с водой. Когда дым будет проходить сквозь трубу, жидкость будет нагреваться.
Два варианта конструкции горизонтальных устройств из трубы и листового металла
Трубу в емкости для нагрева воды устанавливают строго по центру. Снизу бака монтируют кран для удобства набора. Контейнер для воды изготавливают из толстой трубы.
Чертеж устройства отопления для бани из металла с подробным описанием деталей
На стадии проектирования важно точно знать, в каком месте на крыше будет выходить дымоотвод, чтобы дополнительно обустроить проем теплоизолятором и предупредить возгорание. Чтобы создать тягу, трубу необходимо располагать на высоте не меньше 4 м
Проект каменки с баком для подогрева воды
Мастера-печники советуют приобретать готовые элементы для обустройства дымохода. Так агрегат прослужит дольше, т. к. сегменты выполняют из прочного материала, стойкого к горению.
Правильная организация дымохода
Поверх дымохода устанавливают защитный экран, чтобы предотвратить действие горячего воздуха на стены и крышу бани.
Заводские изделия для дымохода имеют привлекательный внешний вид и справляются с поставленными задачами
Трубу и защитный экран изготавливают из светоотражающих материалов.
Изготовление каменки
Как правило, стандартная дверь топки колеблется в размерах 20 на 25 см. Сверху привариваются прутья из металла, их допускается заменить и на квадрат, главное, чтобы размер прикрепляемых изделий не был бы меньше 10 мм.
Дверца каменки должна быть направлена на парилку. Каменка до верху заполняется камнями, как правило используется либо диабаз, либо талькохлорит. Нельзя использовать камни, которые имеют в своем составе слюду.
Так как ее испарения могут привести к необратимым последствиям, а именно летальному исходу. Не рекомендуется использовать и гранит, так как под воздействием высоких температур он потеряет форму и все будет засыпано крошкой.
Не забыть над каменкой приделать крышку дымохода, она поможет регулировать температуру. А далее уже начинается установка и непосредственно бака, в котором будет в дальнейшем нагреваться вода.
