Что нужно учесть при установке уличного видеонаблюдения

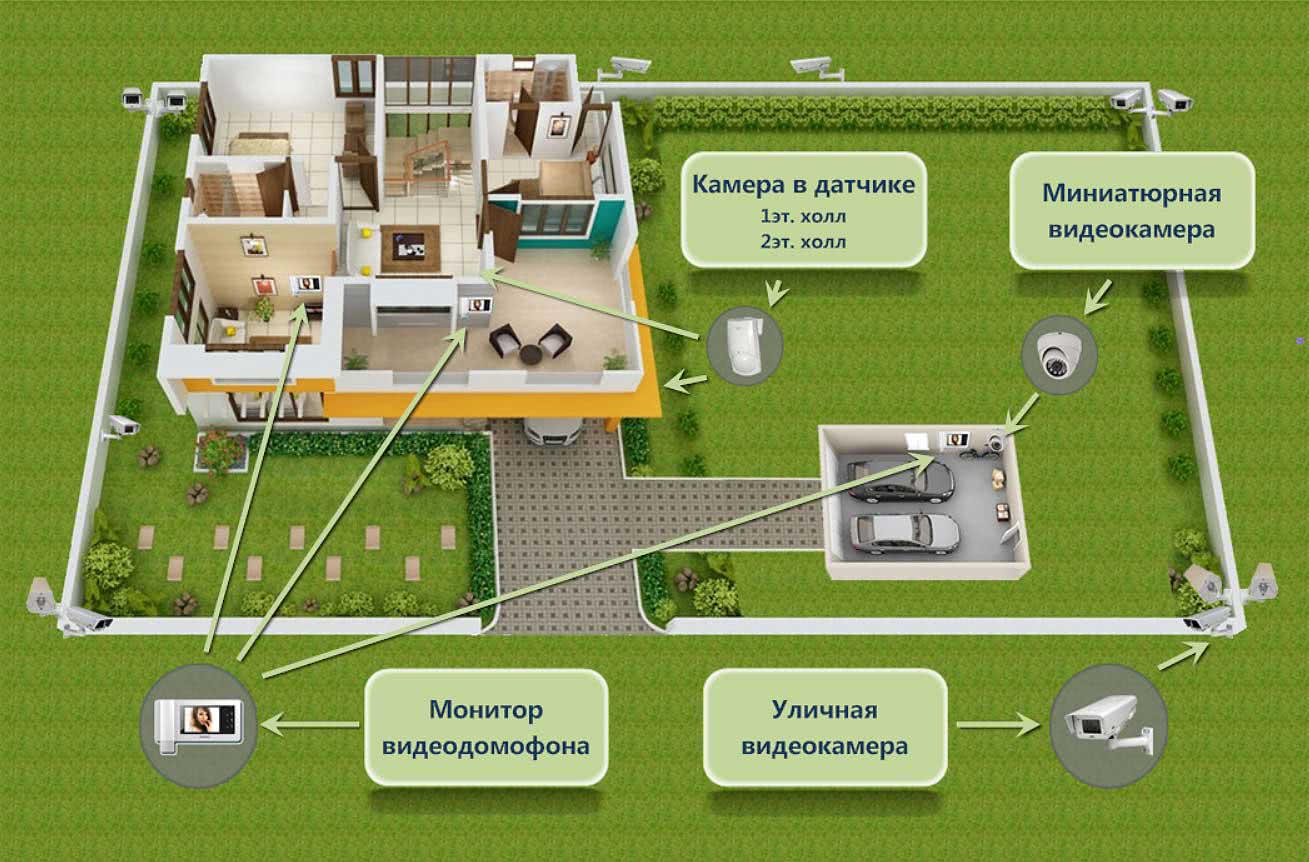

Где установить камеры на участке

Где поставить камеры на участке — сугубо индивидуальный вопрос, однако важно сделать так, чтобы они были установлены правильно. Для начала подумайте, какую местность вы хотите контролировать

После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы

Для начала подумайте, какую местность вы хотите контролировать. После этого нарисуйте или распечатайте схему двора, чтобы правильно расположить устройства, а также сократить материальные расходы.

Наблюдение должно производиться за следующими объектами:

• вход во двор и жилище;
• входы в подсобные помещения;
• стоянка автомобиля или гараж;
• границы с соседними дворами;
• ценные объекты.

Под ценными объектами подразумевается небольшая детская площадка, альпийская горка, огород, предметы для активного отдыха и т. д.

Универсальной схемы установки, которая подходит для любого дома, попросту не существует, поэтому устройства следует расположить так, чтобы они фиксировали проникновение в ваш двор со всех сторон.

Этого можно добиться путём установки камер на четырёх углах дома, а также нескольких устройств внутри двора. При этом следует заранее продумать расстановку так, чтобы техника не снимала одну и ту же площадь.

Если у вас возникают проблемы с правильной расстановкой устройств на участке, тогда лучше обратиться к специалисту. Он поможет вам эффективно расположить всё так, чтобы вы получили максимальный обзор территории.

Как установить систему видеонаблюдения своими руками: пошаговая инструкция

Процесс установки видеооборудования условно разделен на несколько этапов:

1. Крепление (монтаж).
2. Полное подключение.
3. Настройка системы.

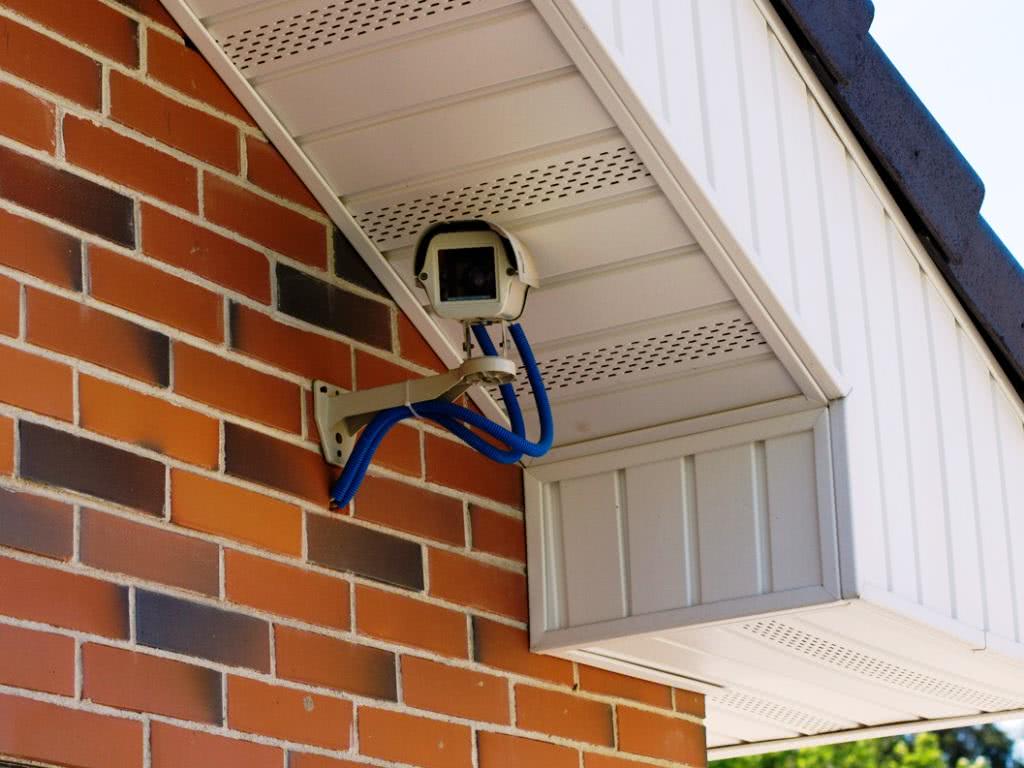

Крепление камеры

При кабельной передаче сигнала используйте для монтажа комбинированный кабель (коаксиальный либо витая пара + жилы питания). Его нужно уложить в траншеи, но предварительно затянув в короб (трубу). Сам блок питания должен быть спрятан в герметичный короб. Не забудьте о заземлении.

В помещении оборудование можно установить на потолке, чтобы была возможность максимально спрятать провода. Установка видеокамеры, как правило, осуществляется при помощи кронштейна, который позволяет регулировать угол обзора и направление устройства. Купольные камеры крепятся шурупами к стене либо потолку. Если это невозможно, в качестве крепления используется кронштейн.

Первоначально с помощью дрели либо перфоратора необходимо сделать соответствующие отверстия. Далее — расположить само устройство слежения или кронштейн и закрепить его шурупами. Если был использован кронштейн, то устройство должно быть прикреплено также непосредственно и к нему.

Подключение системы видеонаблюдения к питанию и видеорегистратору

После монтажа камеры и прокладки проводов оборудование необходимо соединить между собой. Аналоговые камеры подключают при помощи кабеля. Устройство имеет три разъёма разных цветов. В первый, красный, подключается блок питания. Тюльпаны (иными словами RCA) в количестве двух единиц окрашены в жёлтый (для сигналопередачи) и белый (для передачи аудиосигнала) цвета. Приёмником может быть любое устройство, похожее на монитор, к которому камера подключается с помощью специального кабеля. Аудио- и видеовыходы камеры включаются в соответствующие разъемы приёмника.

Если подключение будет производиться непосредственно к компьютеру, чтобы иметь возможность записывать данные, процесс может быть осуществлен несколькими способами:

1. Плата видеозахвата. Она имеет около 16 выходов, чтобы подключить весь охранный комплекс.
2. USB-преобразователь. Это недорогой вариант для преобразования сигнала в цифровой формат.
3. Видеосервер. Он необходим для получения более качественного сигнала.

Настройка системы

После подключения к видеорегистратору камер и монитора на последнем появится изображение с камер в режиме реального времени. Это даст возможность отрегулировать положение видеокамер, если вас что-то не устроило в получившейся «картинке».

Далее можно подсоединить видеорегистратор к компьютеру. Чтобы видеорегистратор и ПК начали взаимодействовать, нужно в настройках регистратора указать IP-адрес, маску подсети, шлюз и DNS-сервер.

Также на компьютер должно быть установлено специализированное ПО, DVR-клиент. В программе нужно действовать следующим образом:

1. В разделе «Настройки» выбрать пункт «Добавить зону».
2. К зоне нужно подсоединить видеорегистратор. Это можно сделать с помощью кнопки «Добавить устройство», но гораздо легче осуществить автоматическое добавление через «Найти устройство».
3. После того как регистратор будет найден, вы сможете увидеть в списке его и все подключённые к нему камеры.

Что должно быть в комплекте

В стандартный готовый набор входит видеорегистратор с несколькими входами, соответствующее количество камер, жесткий диск для записи (опционально), блоки питания с разветвителями, соединительные шнуры, крепежные элементы, пульт управления или мышка. HDMI и AV кабели для подключения регистратора к монитору идут в комплекте, VGA кабель чаще всего покупается отдельно.

Выбираем видеокамеры

При выборе оборудования особое внимание стоит уделить камерам – именно от них в первую очередь зависит качество “картинки” и цена комплекта. Систему дачного видеонаблюдения монтируют внутри дома и на улице. У каждой зоны есть свои особенности

У каждой зоны есть свои особенности.

Для внешнего периметра стоит обратить внимание на следующие характеристики камер:

• антивандальный дизайн для лучшей защиты от механических повреждений;
• противобликовое покрытие для корректировки изображения при свете солнца;
• «зимний» температурный режим;
• ночное видение для съемки в темное время суток;
• разрешение в зависимости от стоящей задачи (максимальные показатели для цифровых камер HD-SDI – 1920*1080 пикселей, для формата AHD – 1920*1080 пикселей, для стандартных аналоговых моделей – 900-1000 ТВЛ);
• правильный для выполняемой задачи угол обзора (чем меньше угол обзора камеры, тем меньшую площадь она охватывает, но в этой площади детали видны более четко по сравнению с камерой с широким углом обзора) или возможность поворота камеры/наличия зума.

При выборе камер для помещения стоит обратить внимание на широкий угол обзора (расстояния до объектов в помещении обычно меньше, чем на улице), наличие ИК-подсветки (при необходимости съемки без освещения) и разрешение съемки, которое бы позволяло выполнять стоящие перед камерой задачи. Эти опции помогут в случае необходимости составить фоторобот и опознать грабителя. Оптимальный вариант – купольные камеры сходные по материалу/цвету корпуса с интерьером помещения

Они будут меньше привлекать внимание персонала и не отпугнут посетителей

Оптимальный вариант – купольные камеры сходные по материалу/цвету корпуса с интерьером помещения

Они будут меньше привлекать внимание персонала и не отпугнут посетителей

Выбираем рекордер

В большинстве современных моделей систем видеонаблюдения предусмотрена возможность удаленного доступа с любых устройств (смартфоны, планшеты, компьютеры) с помощью облачных технологий, например, P2P. Остальные характеристики варьируются:

Количество видео- и аудиовходов. Выбор зависит от того, сколько камер и микрофонов вы планируете подключить.
Функции записи. Оптимальные режимы для дачи – запись по датчику движения или по тревоге. Они позволяют экономить место на жестком диске и не тратить время на просмотры всех видеороликов.
Качество записи. На него влияет формат и уровень разрешения: Full D1 (704×576 пикселей), 960H (960×576 пикселей), 720p (1280х720 пикселей), Full HD (1920х1080 пикселей). Здесь нужно ориентироваться на размеры помещения или придомовой территории и необходимую детализацию

Важно отметить, что чем дальше будет удалена камера от объекта съемки и чем шире у нее будет угол обзора, тем хуже будут различимы детали, а значит камера должна иметь достаточное разрешение съемки для сохранения необходимого качества видео.
Объем памяти. Для режима записи по движению или тревоге достаточно жесткого диска на 500 ГБ. Если вы планируете вести непрерывную съемку, выбирайте рекордеры с поддержкой объемных накопителей (3-4 ТБ).

Если вы планируете вести непрерывную съемку, выбирайте рекордеры с поддержкой объемных накопителей (3-4 ТБ).

Готовые наборы комплектуются соединительными шнурами разного размера. Если вам необходимо установить камеры на большом расстоянии от видеорегистратора, уточните возможность удлинения проводов. Она может варьироваться в пределах до 240 метров.

Комплект системы видеонаблюдения

Набор состоит из ряда совместимых устройств, которые обеспечивают контроль территории. После проведения монтажных работ такой комплект оборудования может полноценно работать. По месту применения их разделяют на такие группы:

• офисные;
• домашние;
• уличные;
• специальные;
• комбинированные.

К преимуществам комплектов для дачного видеонаблюдения относят:

• полную совместимость устройств;
• возможность выбора различных устройств, покрывающих потребности владельца;
• выгодная стоимость;
• легкий монтаж и настройку оборудования.

Простой способ монтажа не требует специального оборудования или привлечения специалистов. В комплект поставки входит инструкция по эксплуатации и установке аппаратуры. С помощью приложенных схем владелец сможет запросто подключить все устройства.

Набор для видеонаблюдения в частном доме входят такие элементы:

• видеорегистратор и жесткий диск для записи информации;
• набор камер слежения;
• набор кабелей;
• набор блоков питания.

К любому набору системы слежения прилагается набор проводов, метизов и креплений. С их помощью возможно быстро выполнить монтаж и подключение системы видеонаблюдения своими руками.

УЛИЧНОЕ ВИДЕОНАБЛЮДЕНИЕ В ЧАСТНОМ ДОМЕ

Контроль периметра требует установки уличных видеокамер с малым углом обзора, монтировать их придется на специальных опорах, процесс этот трудоемкий, соответственно, недешевый.

Кроме того, время пересечения зоны видеоконтроля малО, обнаружение этого события требует постоянного контроля за монитором системы, что явно нереально. Поэтому целесообразность этого варианта уличного наблюдения в большинстве случаев сомнительна. Кроме того, эту задачу частично можно решить в рамках наблюдения за прилегающей территорией.

Второй вариант также можно совместить с наблюдением за участком, особенно, если учесть, что камеры, в большинстве случаев, стараются устанавливать на стенах дома. Угол обзора камер видеонаблюдения здесь может быть больше, соответственно зона обзора будет захватывать часть участка.

Дополнительно можно посмотреть отдельный материал про уличное видеонаблюдение.

Контроль прилегающей территории может быть полным или частичным. Первое требует значительного количества уличных камер видеонаблюдения, а при большой площади — установки на участке дополнительных опор, прокладке по территории соединительных линий.

Кроме того следует учитывать наличие предметов, ограничивающих зону обзора камер видеонаблюдения (деревья, хозяйственные постройки).

Последние две задачи (контроль входов) в реализации различаются разве что местом установки камер видеонаблюдения. Правда, наблюдение за входом в дом можно организовать при помощи видеоглазка — камеры, устанавливаемой и выглядящей как обычный оптический глазок.

Вход на участок часто оборудуется видеодомофоном, поэтому видеокамера здесь может выполнять функции обзора дополнительных, «слепых» для видеодомофона, зон.

Установка камер видеонаблюдения должна предусматривать исключение возможности их умышленного повреждения, защиту от неблагоприятных погодных условий, в том числе — грозозащиту. Кроме того, если планируется ночное видеонаблюдение, то нужно предусмотреть соответствующее освещение или использовать ИК подсветку, которая, кстати, панацеей является далеко не всегда.

Для чего нужна система видеонаблюдения в частном доме?

Перед тем как установить видеонаблюдение на даче, нужно разобраться с основными функциями, которые оно выполняет. Среди них:

1. Идентификация гостей. Для этого нужно разместить камеры на калитке или перед въездом на участок.
2. Визуальный осмотр всей территории, входов в жилое помещение и хозяйственные постройки.
3. Возможность следить за действиями пожилых людей или подростков при выезде за город.

Функциональные устройства могут размещаться как снаружи, так и внутри постройки.

Во-вторых, при выборе уличных камер лучше отдавать предпочтение приборам с поддержкой инфракрасной подсветки и режима ночного видения. Для помещения используют комплекты оборудования с дополнительными накопителями, которые могут хранить большое количество видеоматериала.

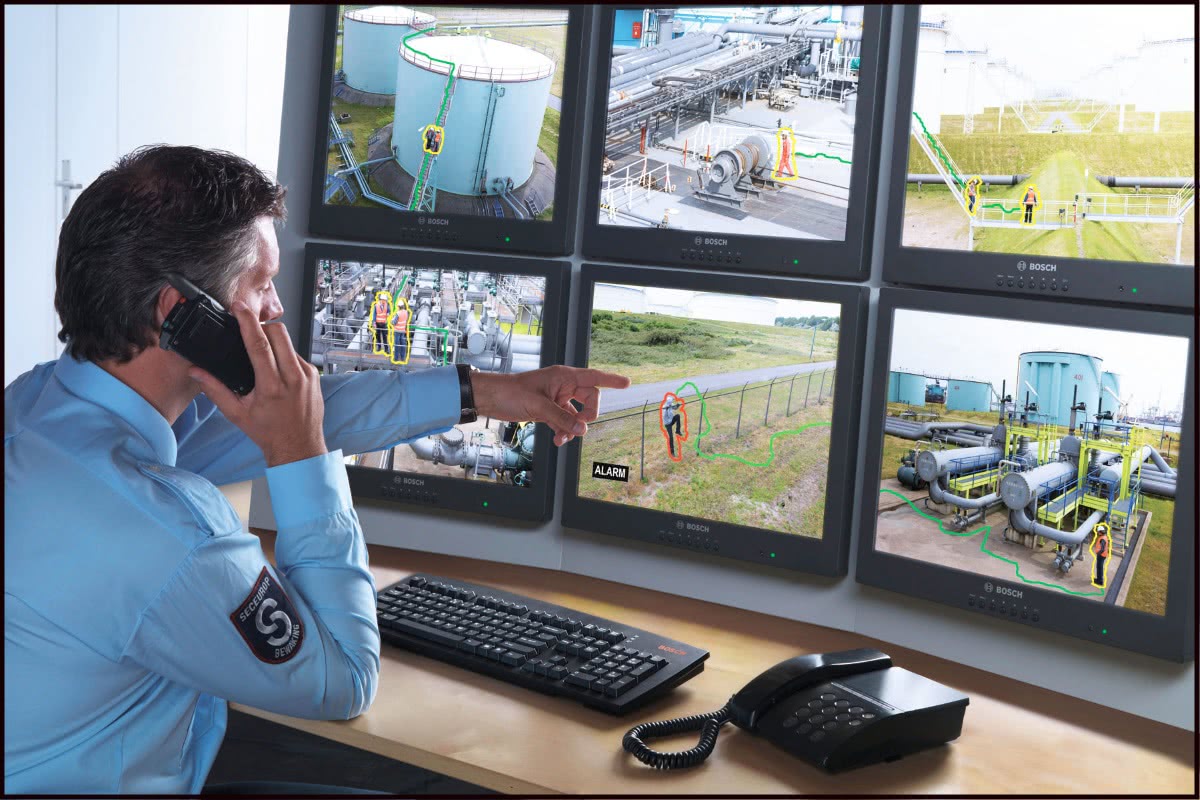

Что представляет собой дистанционное наблюдение через камеры

Системы слежения были разработаны для того, чтобы можно было из одного места контролировать происходящее в другом месте. Современные технологии дают возможность пользователям наблюдать за происходящими событиями в режиме онлайн. Также можно просматривать записи из видеоархива. Установить видеокамеры можно в любом помещении: банки, гостиницы, фитнес-центры и другие публичные места. Системы видеонаблюдения с удаленным доступом также часто используются в частных домах и на дачах.

Некоторые пользователи предпочитают покупать уже готовые комплекты в магазинах и устанавливать оборудование своими руками. Организовать видеонаблюдение в частном доме можно, воспользовавшись услугами специализированных компаний. Крупнейшие операторы сотовой связи Мегафон и Ростелеком также предлагают услуги по подключению видеонаблюдения. Современные системы наблюдения дают возможность в режиме реального времени вести просмотр в удаленном режиме, где бы вы ни находились. Главное – иметь доступ к internet.

Выбор камеры или системы видеонаблюдения

Существует два типа системы видеонаблюдения – цифровая или IP- система, а также аналоговая. Для тех, кому необходимо высокое качество изображения, то лучшим выбором станет – IP- система. Однако, не все могут себе это позволить. Так как оборудование стоит недешево. Для более бюджетных вариантов – вполне подойдут и аналоговые системы. Сигнал аналоговых камер передается через коаксиальный кабель. А сигнал цифровых камер следует по пути сетевого кабеля или при помощи беспроводных сетей.

Существует 4 типа систем аналоговой связи:

1. HD-CVI. Этот стандарт имеет функцию автокорректировки получаемого изображения, а это дает возможность уменьшить искажение картинки и улучшить ее качество на передаче сигнала с дальних расстояний.
2. HD-TVI. При таком стандарте, сигнал может передаваться на расстояния до 500м без потери качества изображения.
3. AHD. Самый популярный стандарт. Расстояние передачи сигнала достигает 500м, и его использование не требует приобретения лицензий.
4. MHD. Технология видеонаблюдения, которая объединила в себе возможность использования и эксплуатации предыдущие стандарты связи.

Все стандарты достаточно свободно передают картинку с разрешением 1280х720 до 1920×1080 пикселей.

IP- система использует для передачи данных сетевые протоколы. А для передачи изображений с цифровых устройств не обязательно иметь регистратор.

Среди преимуществ аналоговых систем можно выделить:

• низкую стоимость оборудования;
• простую настройку устройств;
• возможность передачи сигналов на расстояния до 500 м.

К недостаткам относят:

• необходимость прокладки кабеля к каждой камере;
• чувствительность к электромагнитному полю.

Плюсы использования IP – систем:

• простой и легкий монтаж приборов;
• большое разрешение изображений;
• широкий функционал использования;
• возможность дополнительного подключения камер без демонтажа;
• устойчивость к электромагнитному полю.

Среди минусов стоит отметить:

• дороговизну оборудования;
• небольшие задержки в передаче сигналов – примерно 2-3 сек;
• сложности пуско-наладки системы для непрофессионалов.

IP-видеонаблюдение

Уличное IP видеонаблюдение, несмотря на достаточно высокую стоимость камер, приобретает всё большую популярность. Такие системы аналогичны компьютерной локальной сети, поскольку передача потока данных осуществляется по сети Ethernetс использованием интернет протокола (IP).

Камера может транслировать видеоинформацию по кабелю или через Wi—Fi. Таким же образом передаётся аудио сигнал и команды, управляющие работой PTZ-видеокамеры. В отличие от аналоговых систем видеонаблюдения, где применяется коаксиальный кабель, в IP комплексах используется провод UTP витая пара. Большинство IP-видеокамер поддерживают режим РоЕ, при котором напряжение питания подаётся о той же паре, по которой транслируется поток данных. Если этого нет, то Wi-Fi видеокамеры питаются от индивидуальных сетевых адаптеров. Питание так же может подаваться по отдельному кабелю.

Для передачи полученной информации используются сетевые протоколы TCP и UDP. В сети IP систем используются роутеры, как точки доступа, и компьютеры с установленным программным обеспечением. Они позволяют хранить видеофайлы на жёстком диске и управлять работой камер наблюдения, как в ручном режиме, так и в автоматическом, по заранее заданной программе. Благодаря большому количеству гибких настроек, можно предусмотреть разные режимы работы для каждой камеры.

После подключения камер к компьютеру по проводной линии или через Wi-Fi выполняется необходимая настройка каждой камеры. Прописывается IP-адрес и параметры подсети. После этого на экран монитора можно вывести изображение.

С помощью драйверов проводятся следующие дополнительные настройки:

• Режим активации
• Запись
• Управление

Для каждой камеры можно предусмотреть свой режим записи. Это может быть постоянная запись, работа по таймеру, включение по детектору движения.

Монтаж уличного видеонаблюдения подразумевает установку камер на высоте, исключающей повреждение устройств и вмешательство в работу системы.

Цели установки

1. Сдерживающий фактор. Любой человек, который видит видеокамеры, ведёт себя сдержаннее, даже если речь идёт об обычном магазине. Любой вор, заметив данные устройства, обойдёт ваш дом десятой дорогой.
2. Прямое назначение. Если вы владеете машиной или другим имуществом, которое располагается за пределами дома, то наличие устройств видеонаблюдения позволит вам круглосуточно следить за тем, чтобы машину не угнали, не украли мангал или не испортили альпийскую горку. Даже если преступник пренебрежет наличием камер, полученной информации будет достаточно для того, чтобы правоохранительные органы нашли вора.
3. Дополнительная информация. Некоторые воры-домушники часто примеряют форму правоохранительных органов либо коммунальных служб. Наличие устройства позволит вам дистанционно изучить человека, который зашёл в ваш двор. Дверной глазок не даёт нужной информации о количестве человек, а открывать двери посторонним людям достаточно опасно.
4. Наблюдение за детьми или животными. Вы можете отпустить ребёнка играть во двор, после чего наблюдать за его действиями с помощью камер. Это позволит вам заниматься своими делами, а в случае опасных действий со стороны малыша — вовремя среагировать. То же самое касается домашних животных, которые могут повредить технику либо испортить газон.
5. Работы на участке. Вы пригласили рабочих, которые должны выполнить определённые работы на вашем участке, но у вас нет времени на то, чтобы контролировать их. Достаточно взять с собой планшет или телефон, чтобы следить за всеми действиями через камеры. Это позволит увеличить продуктивность труда, а также исключить неприятные инциденты.

Оборудование для видеонаблюдения

Чаще всего в специализированных магазинах можно приобрести уже готовые комплекты видеонаблюдения для частного дома, в которых предусмотрено все для качественного монтажа и простого использования. В комплект входят несколько видеокамер, устройство для видеозахвата и видеорекордер. Сюда нужно включить линию связи, которая обеспечивает контакт между камерой и устройством для записи.

В большинстве случаев в готовый комплект устройства для видеозаписи не входит монитор для просмотра изображения. Чаще всего в этом нет необходимости, так как хозяин дома может увидеть все на экране своего компьютера либо телевизора. Специалисты рекомендуют использовать не слишком маленькие экраны, так как на них можно не увидеть важные детали. Более крупная диагональ дает возможность просматривать все, не напрягая глаза.

Вариантов оборудования может быть довольно много. Более требовательные владельцы частных домов могут использовать даже миниатюрные камеры, которые сложно заметить. Они нередко дополнительно оснащены микрофонами для записи разговора. Очень удобными считаются камеры с поворотным эффектом. Они могут действовать по заданной траектории либо реагировать на движение человека.

Немалой популярностью пользуются видеокамеры, которые оснащены такими полезными опциями, как подсветка для работы в темное время суток, а также датчиками для включения тревожной кнопки. В некоторых моделях имеется встроенный картридер, который дает возможность вставлять карту памяти непосредственно в камеру.

Прочтите также нашу статью Видеоглазок в дверь – безопасность помещения, доступная каждому.

При выборе устройства необходимо обратить внимание на его качество. К примеру, если речь идет об уличных камерах, они должны быть устойчивыми к погодным условиям и иметь защиту от насекомых и пыли

Для таких случаев существуют особые аппараты в специальном корпусе, который при необходимости может несколько нагреваться в холодную погоду, но хорошо защищает от высокой температуры.

Отдельно стоит сказать о подсветке. Этот момент является обязательным для условий, когда камера будет установлена в темноте. Если устройство будет монтироваться перед входом в дом, можно обойтись без подсветки, но в этом случае обязательно нужно оставлять на ночь свет на крыльце. Для тех, кто хочет сэкономить электроэнергию либо собирается установить приборы в темной зоне, стоит использовать подсветку для камер видеонаблюдения. Готовые комплекты со встроенными инфракрасными светодиодами позволяют передавать изображение даже с неосвещенных участков.

Установка видеокамер по периметру

Обычно коттеджи обнесены заборами, разве что исключения бывают в коттеджных посёлках с общим ограждением, но их не так много. Да и это понятно: частную жизнь редко кто выставляет напоказ. Тут присутствуют точно такие же требования к установке камер, как и к периметру здания. Правда, видеокамеры не всегда можно спрятать под защиту крыши, но это не проблема для современных камер со степенью защиты IP67. В некоторых ситуациях стоит предусмотреть наличие козырька на корпусе камеры.

Установка видеокамер вдоль забора со стороны, выходящей на улицу, не рекомендуется, так как если она захватит что-то, что можно отнести к нарушению частной жизни, могут возникнуть проблемы с законодательством. Это касается и всех высоко поднятых камер, если они захватывают часть соседского участка. Нужно стараться, чтобы ваше видеонаблюдение никому не давало повода использовать его против вас.

Конечно, совсем без камер снаружи не обойтись. Подъезды к воротам и подходы к калиткам должны быть под контролем. Так же это касается гаража, если его ворота выходят напрямую на улицу, а не через ваш участок.

Кстати, перед установкой камер видеонаблюдения за пределами своего участка настоятельно рекомендуется изучить законность монтажа систем видеонаблюдения.

Бесплатные программы для видеонаблюдения

Программное обеспечение видеонаблюдения, как правило, имеет графический пользовательский интерфейс (GUI), который удобен для пользователя и легко адаптируется к масштабируемой системе видеосети. Некоторое программное обеспечение для наблюдения пользователю сотового телефона проверять камеры, перематывать назад и просматривать записанные кадры и даже изменять частоту кадров при просмотре любой камеры в беспроводной сети.

Самое основное программное обеспечение камеры IP-наблюдения обеспечивает просмотр в реальном времени, запись и извлечение видеоматериалов. Более продвинутые программные платформы предлагают одновременный просмотр нескольких камер и несколько режимов записи (включая непрерывную, запланированную и инициированную запись).

Другие функции могут включать в себя возможность обработки больших файлов изображений с высокой частотой кадров, возможностью быстрого поиска, контролем панорамирования / наклона / масштабирования, поддержкой звука и удаленным доступом через веб-браузер, а также сотовые телефоны и другие карманные устройства.

Ниже представлено бесплатное программное обеспечение, которым можно воспользоваться при построении собственной системы цифрового видеонаблюдения.

XProject Go. Имеется free-версия флагманского продукта XProject Go. Данная версия поддерживает максимум восемь IP-камер и один сервер, позволяет хранить архив на протяжении пяти дней.

ZoneMinder. Свободное программное обеспечение с открытым исходниками также подойдет для видеонаблюдения. Работает на любом дистрибутиве Linux.

Axxon Next. Разработчиком является российская компания ITV. Axxon Next – это открытая программная платформа с дружелюбным для пользователя интерфейсом.

Xeoma. Бесплатный режим дает использовать не более 8 источников видео и не более трёх модулей.

Уличная камера

Сложнее всего спрятать, замаскировать видеокамеру, расположенную на улице. Контуры стены дома, входной группы или забора всегда понятны и предсказуемы и любой выступ будет расценен как вероятное место расположения следящего устройства.  При этом камера должна обеспечивать и контроль придомовой территории, и проверку всех входящих в дом, и слежение за порядком на площадках для детских игр. Среди приемлемых вариантов:

• разместить устройство за резными наличниками окон или в любых других элементах декоративного убранства дома;
• поместить видеокамеру в основании флюгера;
• также установить девайс в домофоне;
• воспользоваться в этих целях почтовым ящиком;
• поместить камеру в кормушку для птиц, это решение потребует сокрытия проводов. Можно на этом же дереве разместить декоративную подсветку, которая и обеспечит необходимое питание;
• использовать

Все способы спрятать камеру должны обеспечивать ее сохранность от изменений температуры, дождей и града, поэтому выбранный способ должен обеспечивать не только скрытность размещения, но и безопасность корпуса. Также стоит учесть, что сбор видеоинформации  без информирования об этом граждан карается административными штрафами, поэтому размещение скрытых устройств без предупреждения о том, что на территории ведется видеонаблюдение, позволено только в частных пространствах.

Другие статьи:

• • Видеонаблюдение в офисе
  • Датчики температуры воздуха — общие понятия и применение
  • Основные принципы при проектировании системы видеонаблюдения
  • Датчики температуры воздуха — общие понятия и применение

Установка IP-камер

Планировка, выбор оборудования и монтаж в случае с установкой IP-камер происходит аналогично вышерассмотренному случаю. Однако в монтаже цифровых устройств используются несколько иные материалы для подключения. Применяются два варианта:

• С помощью 4-х-парного витого кабеля класса 5Е. Обжимка кабеля выполняется с обоих краев под коннектор RJ 45 – один подсоединяется к самой камере, другой – к роутеру или коммутирующему модулю. Питание подается отдельным проводом через разъем «Папа». При таком способе сигнал слабеет через 100 метров.
• PoE-стандарт. Сигнал и питание идет через один кабель. При этом потребуется PoE-коммутатор, а также поддержка этого стандарта в конкретной модели видеокамеры.

Видео описание

Видео о том, как монтировать и подключить IP-камеру к компьютеру:

Подключение камеры видеонаблюдения к компьютеру выполняется по следующему алгоритму:

1. На ПК устанавливается и настраивается DVR-программа.
2. Задается пароль, имя пользователя.
3. Во области настроек выбирается поле ввода информации – далее «Добавить зону».
4. После открытия окна нажимается функция «Найти устройство».
5. Программа автоматически ищет и выдает список подключенных устройств.
6. Далее при необходимости задается название камерам через вкладку «Добавить устройство».
7. Для вывода картинки с камеры на экран выделяется соответствующее устройство и нажимается функция «Просмотр».
8. Режим работы оборудования задается в области «Настройки».

Видео описание

Видео-инструкция по подключения IP-камеры через роутер:

ТОП-программ для видеонаблюдения

Самый доступный способ, как подключить уличную камеру видеонаблюдения к компьютеру, это специальные программы. Среди наиболее популярных из них выделяется следующий ряд профессиональных и стандартных ПО:

• WebcamXP.
• GLOBOSS.
• Web Cam Monitor.
• IP Camera Viewer.
• Xeoma.
• EyeLine Video Surveillance.
• XProtect GO.
• Axxon Next.
• AbelCam.
• iSpy.

Выбор программного обеспечения должен происходить под конкретную модель видеокамеры и необходимые функции. Это может быть – необходимость трансляции видео в интернет, включение записи по сигналу сенсора на движение, работа по настройкам времени.

Видео описание

Видео-обзор о том, как подключить видеокамеру напрямую к компьютеру:

Коротко о главном

Современные видеокамеры изготавливаются по двум стандартам – аналоговому и IP. Для организации системы наблюдения к ним требуется дополнительное оборудование:

• Видеорегистратор.
• Жесткий диск.
• Кабеля, разъемы, соединители.
• Аккумуляторы, бесперебойники, блоки питания.
• Роутер, коммутатор.

Для того чтобы конкретному пользователю определить для себя, какой из двух стандартов лучше – требуется сравнить их особенности по отношению к первостепенной важности функциям – хранение данных, прокладка проводов, монтаж на расстоянии и проч. Самый простой способ, как подключить видеонаблюдение к компьютеру, установить программу

Наибольшим спросом пользуются следующие – Axxon Next, AbelCam, iSpy, WebcamXP, GLOBOSS, Web Cam Monitor, IP Camera Viewer, Xeoma, EyeLine Video Surveillance, XProtect GO.

Схема подключения аналоговой системы видеонаблюдения.

Особой разницы в фазировке или полярности куда подключать ноль и фазу здесь нет.

Кабель должен иметь минимальное сопротивление.

Следует учитывать, что все устройства будут подключены к одному источнику питания. Он будет для этого шкафа вводным.

В этом случае изображение буде засвеченным. Для просмотра и сохранения видеоизображений необходимо установить программное обеспечение, обеспечивающее работу данной IP-камеры. Единый видеосигнал содержит изображения всех уменьшенных исходных видеосигналов, которые способны отображаться на одном мониторе. По сути, самые современные технологии формирования видеоизображений и новейшее сетевое оборудование позволяют создавать системы видеонаблюдения с безграничными возможностями.

Схема подключения камер видеонаблюдения

Питание Вольт придется использовать при длине трасс более 50 метров. Количество объектов наблюдения Если рассуждать о количестве объектов, попадающих под видеонаблюдение, то здесь все зависит от количества мест на вашем участке в доме или на даче , в которых потенциально можно ожидать несанкционированное проникновение. Разъемы должны быть высокого качества. Они делятся на два вида: обычные которые устанавливаются только на потолок и камера-шар их можно установить на любую поверхность.

Скорость записи. Источник питания 12 вольт.

Схема подключения ip видеонаблюдения.

Он позволяет эффективно передавать изображения и звуки в обоих направлениях. Компоненты системы ip видеонаблюдения и порядок подключения. Технические характеристики платы должны соответствовать минимальным требованиям, предъявляемым к ПК.

На одну кассету вмещается до часов записей видеосигналов. Это делается по обе стороны кабеля. Объединение устройств Когда все камеры подключены к коммутатору остается лишь объединить его с единственным сетевым портом видеорегистратора. Особенности его подключения к видеорегистратору будут зависеть от конструкции последнего. Если разъемы подключены верно, то картинка сразу отобразиться на экране.
БЛОК ПИТАНИЯ ДЛЯ КАМЕР ВИДЕОНАБЛЮДЕНИЯ И СВЕТОДИОДНЫХ ЛЕНТ.12В 30А!!!

Похожие записи:

Прозрачный профлист Алебастр и гипс в чем разница? применение материалов в строительстве Что такое силикатная пазогребневая плита и где она применяется Как правильно утеплить брусовой дом снаружи? Давление в системе отопления: какое должно быть в многоэтажном и частном доме Устанавливаем раздвижные двери своими руками. типы и комплектация дверей
