Проект №1 – компактный мини-камин

Данный очаг подойдет для отопления комнаты 16—20 м² на даче либо небольшом загородном доме. Другой вариант применения конструкции – в качестве уличного мангала, построенного в садовой беседке. Особенность камина – боковые конвекционные каналы, нагревающие воздух помещения. Размер постройки – 102 х 51 см.

Чтобы выложить мини-камин, понадобятся следующие материалы:

полнотелый керамический кирпич – 240 шт. (дымоходная труба не учитывается);
дверца ревизионная 24 х 14 см – 1 шт.;
колосники чугунные 18 х 14 см;
задвижка 25 х 14 см;
лист стальной нержавеющий толщиной 1 мм размером 500 х 1000 мм;
лист черного либо оцинкованного металла, укладываемый перед топкой, размеры – 70 х 50 см.

Чертеж мини-камина в разрезе. На боковых стенках предусмотрены выходы конвекционных каналов

Показанный на чертеже мини-камин выкладывается в таком порядке:

Первый ярус – сплошной. На втором закладывается 3 воздушных канала – 2 боковых и один посередине, расположенный под колосниками.
На III ряду формируется подовая часть и гнездо колосниковой решетки (делается на 5 мм шире изделия). Затем ставится сама решетка.
С 4-го по 10-й ярусы строится каминная топка. На V ряду закладывается 2 металлических стержня Ø5 мм для монтажа нержавеющего листа.
В 10-м ряду задний кирпич на четверть выступает в топку, боковые камни выдвигаются наружу на 40 мм. Ширина топливника в этом месте – 49 см.
Торцы боковых камней 11-го яруса подпиливаются под углом 28° к вертикальной линии. Получатся опорные площадки арочного свода. 2 камня в глубине топки укладываются на ребро.
Свод строится из 9 камней, подрезанных в виде трапеции с размером оснований 65 и 52 мм, как указано на порядовке. Радиус кружала – 51 см.
На 12-м ярусе завершается формирование свода, ставятся верхние стальные стержни и устанавливается нержавеющий экран.
Ярус 13—14 формирует выходные отверстия конвекционных каналов. Здесь устанавливается ревизионная дверца.
15-й ряд – строится перекрытие, 16—18 – начало дымохода.

Подробно алгоритм кладки мини-камина расскажет мастер в своем видео:

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

мастерок;
строительный уровень;
лопата;
рулетка;
емкость для замеса раствора;
шлифовальная машинка;
отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Размеры и расположение камина

Расположение камина определяет его вид, и отчасти размеры. В зависимости от расположения также может меняться и форма сооружения.

Различают несколько видов:

Встроенные. Самый сложный вид, который сооружается в момент постройки дома. Очень часто такие камины бывают даже двухэтажными, и тепло от очага на первом этаже отапливает сразу несколько комнат на обоих уровнях. Удобство этой модели в том, что дымоход прячется в стену. Порталы этих каминов имеют прямоугольный вид с верхней полкой.
Угловые камины из кирпича. Такие варианты прежде всего экономят место в комнате. Они прекрасно впишутся в небольшое помещение в 9-15 кв. м. Если обе стенки камина расположены у смежных стен с другими комнатами, то в этом есть еще и выгода отопления: устройство одной топкой будет обогревать весь дом или первый этаж. Угловые камины также могут быть одноэтажными или двухэтажными.
Пристенные. Такую модель можно сложить в уже построенном доме. Дымоход также выкладывается поверх сооруженной стен и выводится на крышу. Порталы таких каминов имеют прямоугольный вид с пристроенной верхней трапецией, которая скрывает дымоход.
Островные. Это самый сложный вид сооружения, так как его размещения предполагается в центре комнаты

Для его создания самое важное – рассчитать сильную тягу, которая будет обеспечивать удаление летучих продуктов горения при условии полного отсутствия стенок камина. Также эта конструкция лишена каминного зуба.

Размеры камина зависят не столько от дизайна интерьера, сколько от величины топочной камеры, которая, в свою очередь, отталкивается от площади комнаты.

Расчет размера топочной камеры пошагово:

Площадь комнаты поделить на 100 = площадь топки. Пример: комната 30 кв. м. = площадь топки 0,3 кв. м.
Глубина топки должна быть в 1,5-2,5 раза меньше ширины. Площадь топки 0,3 кв. м. = глубина – 32 см при ширине 80 см.
Высота топки больше ширины в 1,5 раза. При топке 30 кв. м. – высота 120 см.
Площадь отверстия для выхода дыма, которая имеет соотношение к площади зеркала камина 1:15. Если предполагается топить камин углем или другими материалами с большим количеством газовых отходов, то площадь дымохода лучше взять из расчета 1:10. То есть в данном примере дымоход составит 64 см. Высота дымохода будет от 3 до 5 метров.

Совет. Готовыми схемами камина из кирпича лучше не пользоваться, так как они составлены примитивно и с ошибками, кроме того, их невозможно подогнать под конкретное помещение. Проще за 30 минут на бумаге выполнить свою.

Определение размера очага и особенности его расположения

Решающим критерием для определения габаритов очага будет размер отапливаемого помещения. Исходя из этой величины, рассчитывается площадь топочного проема. Она должна составлять 2 процента от площади комнаты расположения камина. Например, если камин устанавливается в зале площадью 20м2, то площадь топочного проема должна быть 0,4м2. Оптимальное соотношение ширины проема к его высоте с эстетической точки зрения составляет 3 к 2. Соответственно, с учетом округления, ширина будет равняться 0,8 м, а высота 0,5 м. Делать соотношение сторон с точностью до сантиметра очень сложно и не имеет смысла.

Далее, исходя из высоты проема, определяется глубина топки. Она должна составлять 70 процентов от высоты проема, 0,5*0,7=0,35. Получается 35 сантиметров

Соблюдение данных пропорций очень важно. Слишком маленькая глубина топки способствует проникновению дыма в помещение

Если глубина будет слишком большой, это приведет к снижению эффективности камина за счет большой потери тепловой энергии.

Касательно эффективности стоит все же понимать, что по этому параметру с русской печью камин, пусть даже выложенный из кирпича, не сравнится.

Еще одним основным параметром камина, который необходимо рассчитать, является площадь сечения дымохода. Ее отношение должно находиться в интервале от 1/15 до 1/10 площади топки, которая вычисляется как произведение ее ширины и глубины. После того, как рассчитаны основные параметры, основываясь на них можно подбирать проект камина.

Что касается расположения очага в комнате, то здесь камины из кирпича имеют ряд вариантов:

В том случае, если дом, в котором предполагается установка камина, еще находится на стадии строительства, имеет смысл сделать отопительное сооружение встроенным. Это позволит максимально сэкономить пространство. Не рекомендуется встраивать камин во внешнюю стену здания, так как в таком случае часть тепла будет уходить впустую.
Другой вариант – это возведение пристенного камина. Он будет занимать ощутимо большую площадь комнаты. Однако затраты сил и средств на его строительство значительно меньше, чем в случае со встроенным.
Альтернативой двум предыдущим конструкциям является угловой камин. Он также достаточно экономичен в плане занимаемого пространства. Кладка углового камина из кирпича, является наиболее сложной и требует высокого уровня мастерства.

Независимо от места расположения и выбора конструкции камина из кирпича для дома или дачи, озаботиться его постройкой лучше еще на этапе их возведения. Ведь закладываемый под камин фундамент должен ложиться на то же основание, что и фундамент жилого либо дачного дома, где он будет размещен.

Устройство камина

Домашний камин состоит из 4 частей:

топка, где сжигаются дрова;
дымосборник для плавного перехода дыма в трубу;
дымоход, выводящий продукты горения наружу;
портал вокруг топки с декоративной облицовкой.

Варианты печки могут быть разными, но лучше всего выбирать трапециевидную форму открытой топки с внутренними стенками под небольшим углом. Это обеспечит наибольший КПД такого камина. Очень эффективная в работе модель камина для помещения с воздушным теплообменником. Эта деталь может быть выполнена в форме трубы змеевидной формы, которая выделяет дополнительное тепло. Поэтому для притока горячего воздуха в комнату нет необходимости поддерживать постоянный открытый огонь.

Уличные камины с топкой могут иметь дымоходы, барбекю, духовой шкаф, металлические конфорки и даже крышу для готовки пищи под дождем. Их устройство зависит только от фантазии и возможностей хозяина. Есть интересные модели каминов с хлебопечью, с дровяником или несколькими топками.

Подготовительные работы

Первым делом обустраивается фундамент, от которого зависит долговечность и надежность камина. Фундамент под камин должен быть отдельным – здание дает некоторую усадку, поэтому установленный отопительный агрегат может деформироваться. При создании фундамента в уже эксплуатируемом доме нужно обязательно учитывать все кровельные элементы, которые могут мешать будущей конструкции или влиять на процесс монтажа.

Гораздо проще обустраивать фундамент еще до постройки дома – все работы сведутся к выполнению следующей последовательности операций:

Сначала нужно выкопать котлован, глубина которого равна или превышает глубину промерзания грунта;
Дальше устанавливается опалубка, и дно котлована засыпается смесью из щебня и песка;
Следующий шаг – укладка выбранного гидроизоляционного материала;
Фундамент армируется металлическими прутьями и заливается раствором до отметки, которая расположена на высоте двух кирпичей ниже уровня пола;
Залитый фундамент нужно оставить до полного застывания (обычно на это уходит около трех недель).

Если фундамент заливается с нуля, то особых проблем с ним не возникнет. Совсем другое дело – это создание фундамента в уже построенном доме, для которого потребуется разобрать часть пола в том месте, где будет устанавливаться камин.

Процесс работы выглядит так – сначала нужно разметить на полу основание камина и сделать отступы примерно в 20 см в каждую сторону. По отмеченным линиям при помощи болгарки вырезается напольное покрытие. Когда эта операция выполнена, можно приступать к извлечению оголенного грунта и выполнению описанного выше алгоритма.

Когда основание камина выведено на уровень пола, зазор между камнем и напольным покрытием необходимо задекорировать. Кроме того, после каждого этапа работ желательно проводить уборку, а непосредственно перед тем, как делать камин в доме, комнату стоит накрыть полиэтиленовой пленкой, чтобы свести к минимуму количество загрязнений пола и мебели.

После создания фундамента можно приступать к работам по обеспечению пожарной безопасности. Если мы делаем своими руками камин, располагаемый возле стен, необходимо защитить каждую из них от воздействия высоких температур. Для этих целей обычно используются асбестовые листы, но неплохим вариантом будет и керамическая плитка.

Последний этап подготовительных работ – приведение закупленного кирпича в рабочее состояние. Используемый кирпич нужно собрать, рассортировать по размерам, а небольшое количество кирпичей, которые будут использоваться в ближайшее время, нужно смочить – так они не будут забирать влагу из раствора.

Портал камина

Существует два принципиальных вида перекрытий портала – прямой и арочный. Прямая конструкция имеет самый простой вид, но при этом ее монтаж по праву считается самым сложным. Основной проблемой обустройства прямого перекрытия является требовательность к точности расчета угла спила кирпича и сложность его укладки.

Расположенный внизу подтопливник обычно выполняется в форме прямоугольника или трапеции. Прямо над топкой формируется устье, в которое уходит весь дым, выделяемый при горении топлива. Для регулировки отведения дыма используется заслонка, устанавливаемая в передней части дымохода. На переднем краю устья располагается перекрытие, а за ним – каминный зуб.

Арочные порталы в зависимости от формы делятся на три категории:

Полуциркульные. В таких конструкциях радиус арки составляет ровно половину ширины топочной камеры. Полуциркульные порталы считаются самыми надежными и простыми.
Лучковые. Угол изгиба лучковых арок несколько меньше, чем полуциркульных, поэтому такой вариант лучше всего подходит для топок, имеющих большую ширину. Кроме того, лучковая арка портала вполне может использоваться в ситуациях, где есть необходимость ограничить высоту топочной камеры.
Прямые.

Примыкающие к стене одним из торцов

Такие модели рекомендуется использовать для достаточно больших или средних комнат. Сделав подобный камин в доме своими руками, можно выполнить зонирование помещения или уменьшить размеры прохода между отдельными комнатами.

Особенностью такого варианта является возможность установки сквозной металлической топки с двухсторонней или трехсторонней отделкой жаропрочным стеклом. Помимо этого можно сделать топку с одной стороны, а заднюю часть декорировать натуральным камнем.

В комнатах небольшой площади также можно построить своими руками камин, примыкающий к стене торцевой частью. В этом случае он позволяет разделить одну комнату на две функциональные зоны, делая проживание более комфортным.

Подготовка к возведению кирпичного камина

Чтобы построить камин своими руками, подготовку следует начинать с разработки проекта и закупки строительных материалов.

Выбранное место расположения будущей конструкции играет немаловажную роль в подготовке строительства. Лучшими вариантами для этого считаются локации камина вдоль несущих стен, фасадной или внутренней, а также угол между ними. Не следует выбирать для установки камина расстояние между оконными проемами и напротив двери, так как при данном расположении помещение будет недостаточно прогреваться.

Расчет размеров конструкции

Необходимо определиться с габаритами камина

топочное отверстие – 1:50;
ширина и высота – 2:3;
глубина портала – 70% от высоты;
размер дымохода – в 10–15 раз меньше габаритов портала;
перед топочным отверстием устанавливается подиум шириной до 0,5 м;
ширина боковых подиумов с обеих сторон – до 0,3 м.

Составление проекта

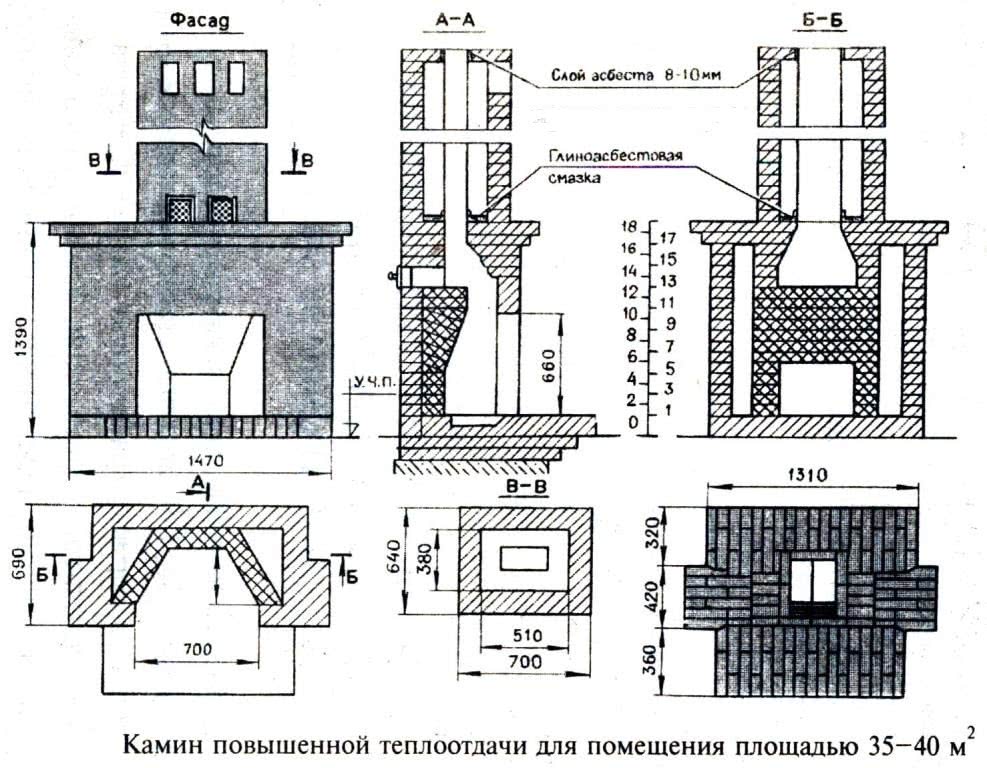

Чертеж.

После расчета габаритов камина приступают к его проектированию и составлению чертежа, в котором будут указаны точные размеры будущей конструкции. Кроме того, в нем отдельно отражается схематическое изображение укладки кирпича по рядам, известное под названием порядовка. В ней подробно расписаны названия всех элементов в кладке и каждому ряду присвоен свой номер.

Какие материалы необходимы для работы?

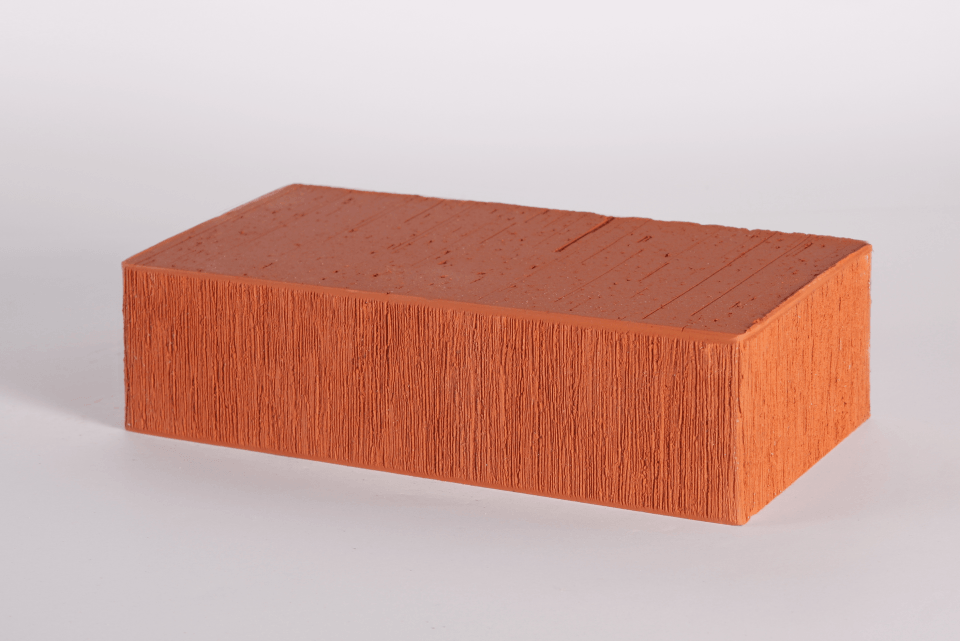

Кирпич для кладки.

К выбору стройматериалов для самостоятельного возведения камина следует подойти основательно, ведь от их качественных характеристик будет зависеть срок использования и функциональность конструкции.

Для того чтобы установить хороший домашний вариант отопительного агрегата, можно использовать в качестве основного материала красный полнотелый кирпич. Он должен соответствовать следующим критериям:

иметь насыщенный яркий цвет;
со всех сторон поверхность кирпича должна быть ровной и гладкой;
на углах изделия не должно быть сколов и трещин;
при изломе должна наблюдаться однородная структура.

Все вышеуказанные требования необходимы для полноценного использования камина, поэтому перед тем, как начинать строительство, следует тщательно осмотреть каждый кирпич с целью выявления дефектов на нем.

Помимо кирпича потребуются и другие стройматериалы:

цемент, песок и щебень;
доски;
рубероид;
войлок;
специальная глина.

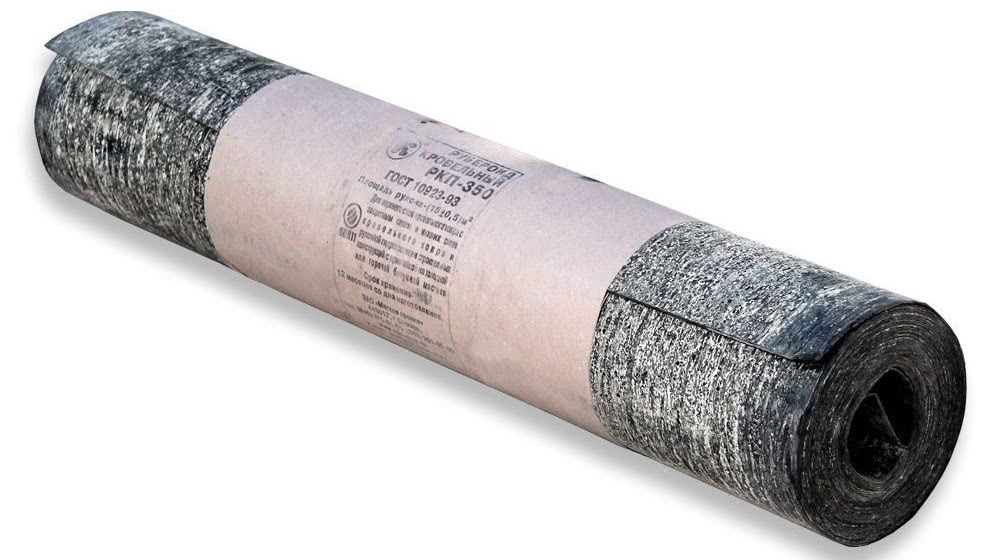

Рубероид для камина.

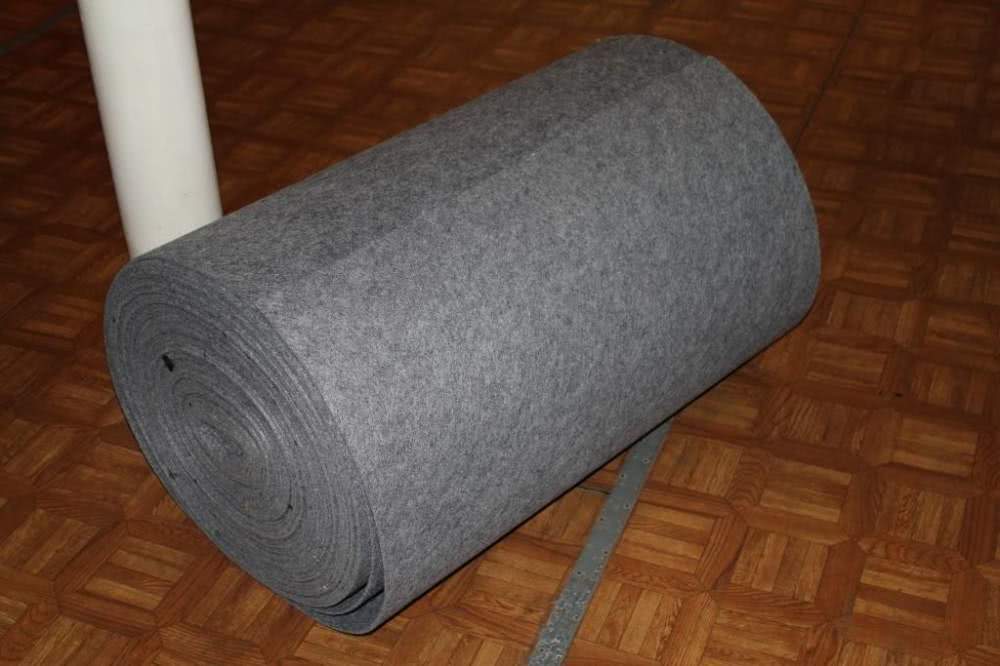

Войлок.

В зависимости от вида камина необходимо будет закупить готовые элементы конструкции, к основным из которых можно отнести колосниковую решетку, защитный экран и дымовую заслонку.

Подготовка места для камин

Выбираем место для будущего камина

Обратите внимание, чтобы вблизи камина не располагалось легковоспламеняющихся вещей и конструкций. Уделите внимание крыше и потолку дома, нужно выбрать оптимальное место для вывода дымовой трубы, которая не должна задевать несущие конструкции и балки

Оптимальная толщина слоя фундамента составляет 10-15 см. Яма по глубине будет индивидуального характера, тут учитываются особенности почвы, среднее значение составляет 30-50 сантиметров. Если в слое почвы преобладает песок, тогда достаточно будет 300 мм. Первоначально делают присыпку слоем песка, сверху насыпают щебень.

Полученную смесь заливают в углубление под фундамент. Когда раствор высохнет окончательно, сверху укладывают слой гидроизоляции и начинают выкладывать камин своими руками. Для гидроизоляции применяется рубероид в 2 слоя.

Численность количества рядов кладки будет иметь нечётное значение. По центру укладывают кирпич под названием замковый. Его устанавливают вертикально в центре

Особое внимание уделите размеру шва кладки. Сверху шов должен быть около 2,4 сантиметра, снизу — 0,3 сантиметра
