Закрытые системы
Это системы, в которых жидкость не контактирует с воздухом вне системы. Имеют насос для принудительной циркуляции воды и расширительный бачок с мембраной. Более подробно о системе отопления с насосной циркуляцией мы уже писали здесь. Бачок представляет собой герметичную ёмкость, которая внутри разделяется на две части резиновой мембраной. В нижней его части находится теплоноситель, а в верхней – воздух под давлением в полторы атмосферы. Он давит на мембрану, в результате чего в системе устанавливается постоянное давление в 1,5 атм.

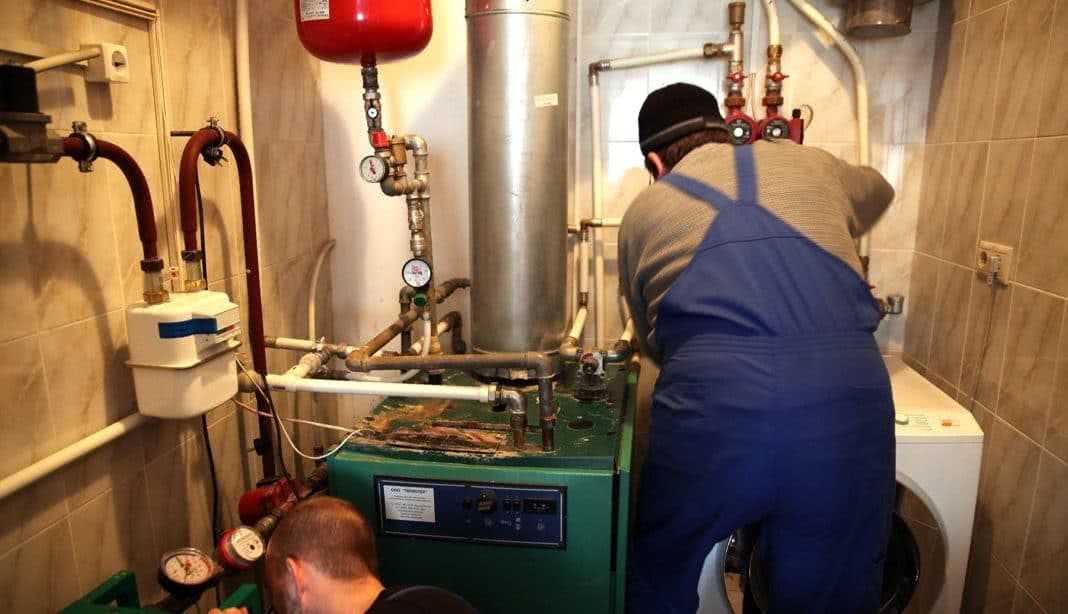

Расскажем, как заполнить закрытую систему отопления без ошибок. Лучше, чтобы работу выполняли два человека. Один будет заливать воду, а второй – следить за спуском воздуха из труб. Но если такой возможности нет, можно просто включить воду под небольшим напором. Трубы в этой системе имеют небольшой уклон вверх от котла, до верхней точки. В этой точке устанавливают клапан, через который выводится воздух.
Перед тем, как заполнить водой закрытую систему отопления, клапан следует открыть и подставить под него таз.
Далее трубы должны иметь небольшой уклон вниз, до нижней точки. В этом месте устанавливают кран для удаления воды из системы. Здесь же есть патрубок для закачки в неё воды (обычно располагается чуть ниже котла). Он оснащён обратным клапаном, который позволяет воде поступать внутрь, но препятствует её вытеканию наружу. Если к патрубку подведена водопроводная труба с краном, следует просто его открыть. Если такой подводки нет, подойдёт другой способ, как заполнить систему отопления: с помощью гибкого шланга. Его нужно подсоединить к водопроводной системе (например, к обычному крану в кухне) и к патрубку. Давление в системе водоснабжения должно быть чуть больше давления отопительной системы.
Когда трубы и радиаторы отопления заполнятся теплоносителем, а из клапана в верхней части системы начнёт стекать вода, его стоит перекрыть. Затем нужно спустить воздух из батарей (кранами Маевского). Воду перекрывают, когда после полного спуска воздуха её давление на манометре, встроенном в котёл, достигнет полутора атмосфер (или больше, если паспортом котла предусматривается большее давление в системе).
В двухконтурных котлах имеется в наличии модуль подпитки водой отопительной системы. Он содержит кран для закачки воды. Поэтому не будет проблем с тем, как заполнить систему отопления двухконтурного котла, ибо сделать это легко. Достаточно открыть кран (внизу котла). Через него произойдёт заполнение водой системы отопления дома. Хотя современные котлы и оборудованы системами автоматического сброса воздуха, они не устраняют весь воздух из системы. Поэтому установка клапана в верхней её точке обязательна.
При запуске газового котла проделывают ещё одну важную процедуру. Снимают с котла лицевую крышку, находят цилиндрический циркуляционный насос подкачки, у которого посредине есть съёмная крышка. Включают котёл, устанавливают на нём рабочую температуру. В насосе начинается бульканье из-за наличия воздуха. Его нужно устранить. Для этого слегка (не полностью) откручивают крышку с помощью отвёртки, пока изнутри не начнёт прокапывать вода. Как только это случилось, закручивают её назад. Ждут 2-3 минуты и повторяют процедуру ещё пару раз. Когда работа прибора станет тихой, включится электроподжиг. Котёл начнёт подавать тепло в рабочем режиме. Ещё раз смотрят на давление в системе, и если надо, ненадолго открывают кран подпитки.
На этом завершается заполнение водой закрытой системы отопления, и остаётся произвести её дополнительную отладку. Она заключается в том, что с помощью регулирующих клапанов на патрубках радиаторов можно немного прикрутить подачу тепла на батареи, которые расположены недалеко от котла, и увеличить его подачу на дальние радиаторы. Теперь не возникнет заминки с тем, как правильно заполнить закрытую систему отопления водой, и можно сделать эту работу самостоятельно быстро и качественно.
Подготовительный этап
Как правило, в теплое время теплоснабжающей конструкцией не пользуются. Поэтому перед тем, как запустить в частном доме отопление, необходимо убедиться в целостности и надежности ее элементов и выполнить ряд подготовительных работ. До того, как пользоваться закрытой системой обогрева, нужно определить величину отклонения ее фактических показателей от расчетных параметров.
По правилам, подготовка к отопительному сезону выполняется в определенной последовательности. В первую очередь осуществляют визуальный осмотр коммуникаций и отопительного оборудования. Для владельца недвижимости не должен стоять на первом месте вопрос относительно того, как запустить в работу радиатор. Прежде всего, ему нужно убедиться в отсутствии механических повреждений на корпусе прибора и проверить надежность его присоединения к трубопроводу.
Также до того, как запустить систему отопления, осуществляют ряд профилактических мероприятий:
- Проверка состояния системы дымоотведения. Чтобы запустить котел, в дымоходе должна быть достаточная сила тяги для поддержания горения. По этой причине внутренние полости прочищают от сажи и осматривают целостность трубы. В кирпичной конструкции при необходимости заменяют поврежденные элементы. На оцинкованных трубах удаляют ржавчину, если она имеется.
- Визуальный осмотр труб. Без этого запускать систему обогрева опасно. Нужно выяснить, насколько герметичны трубы, нет ли трещин или заметных дефектов.
- Контроль состояния батарей. Управляющая компания прежде, как запустить отопление в многоквартирном доме, должна предупреждать об этом жильцов, а те проверять целостность радиаторов. Нельзя отключать отдельные приборы от теплосети. При заполнении трубопроводов убеждаются в отсутствии протечек теплоносителя.
Это перечень правил, без соблюдения которых первый пуск системы не следует делать. Чтобы старт отопительного сезона прошел корректно, необходимо провести ряд мероприятий. Проверочный запуск системы теплоснабжения в многоквартирном здании производят за 1– 2 месяца перед началом отопления. В это время владельцам недвижимости лучше находиться дома, чтобы убедиться в том, что нет протечек.
Как заполнить отопительный контур водой
Вода все еще является популярным теплоносителем, главным образом из-за своей дешевизны. При заполнении отопительных систем старой конструкции, с железными трубами среднего сечения и большими чугунными радиаторами использование воды даст существенную экономию ввиду большого общего объема системы. Вода также обладает практически идеальной вязкостью и теплоемкостью по сравнению с антифризами. Вязкость воды также заметно ниже, что снижает вероятность ее просачивания через уплотнения.
На этом достоинства воды заканчиваются. Даже подготовленная водопроводная вода содержит в себе большое количество растворенных минеральных добавок. В воде из колодца или скважины их может быть в десятки раз больше. Эти вещества в ходе эксплуатации отопительной системы при высоких температурах интенсивно оседают на стенках труб и теплообменников. При этом сужается эффективное сечение труб, понижается эффективность теплообмена, повреждаются детали насоса и расширительного бачка.
Содержащийся в воде кислород ведет к коррозии металлических деталей системы.
если принято решение заполнять отопительный контур водой, ее следует очистить от минеральных компонентов химическим путем или по крайней мере прокипятить и дать отстояться осадку.
И самая большая опасность воды как теплоносителя- при охлаждении ниже 0оС она замерзает, превращаясь в лед и увеличивая при этом свой объем. Это приводит к разрушению труб и теплообменников, повреждению насосов.
Мало знать, как долить воду в систему отопления- необходимо еще и правильно определить ее объем.
Расчет объема
Перед заполнением отопительного контура необходимо рассчитать его внутренний объем.
Для этого суммируют объемы:
- котла,
- расширительной емкости,
- трубопроводов,
- радиаторов.
ЧТобы рассчитать обьем отопительного контура суммируют объемы котла, расширительной емкости, трубопроводов, радиаторов.
Внутренние объемы котла, расширительной емкости и радиаторов указываются в их сопроводительной документации. Они также приведены на сайтах производителей.
Объем трубы в кубометрах рассчитывается по формуле
где D- диаметр трубы, м
l- длина трубы, м
К расчетному объему добавляют поправочный коэффициент, т.е. умножают на 1,15.
Объем воды можно определить не только расчетным, но опытным путем. Для этого систему заполняют водой полностью и сливают ее в мерную емкость. Опытный более точен.
Правила выполнения подпитки отопления
В ходе эксплуатации отопительного контура периодически необходимо производить, долив воды, или подпитку. В системах открытого типа это можно сделать прямо в расширительный бачок, по нему же контролируют и уровень воды в системе. Если жидкость не достигла рабочей температуры, не следует заполнять бачок полностью. Нагревшись, вода расширится и польется через край.
В современных двухконтурных бойлерах имеется специальный клапан подпитки. Заполнение системы проводится следующим образом:
- присоединить водопроводный шланг к клапану подпитки,
- открыть вентиль в нижней точке контура рядом с котлом,
- открыть воздушный клапан в верхней точке трубопровода,
- при появлении воды из воздушного клапана закрыть вентиль подпитки и воздушный клапан.
- Если при запуске отопления в насосе слышно бульканье и звук струящейся воды, следует повторить стравливание воздуха через воздушный клапан.
- При заполнении системы рекомендуется открывать вентиль не более чем на ¼ сечения.
Если в систему была добавлена холодная вода с температурой 3-8 градусов, перед включением котла на полную мощность необходимо дать жидкости в контуре равномерно перемещаться, чтобы избежать гидравлических температурных ударов.
Пропиленгликоль
Пропиленгликоль используется для производства специальных незамерзающих жидкостей, которые применяют в качестве теплоносителя в отопительных системах. В чистом виде у пропиленгликоля довольно низкая теплоемкость (2400 Дж/кг·град). Поэтому перед тем, как закачать теплоноситель в закрытую систему отопления, его разбавляют водой. Она существенно увеличивает теплоемкость вещества. В результате раствор имеет показатель теплоемкости, близкий к тосолу (в зависимости от концентрации – 3500-4000 Дж/кг·град).
Прочие характеристики пропиленгликоля:
- высокая вязкость;
- малая коррозионная активность благодаря наличию присадок;
- не токсичен – на канистрах с веществом есть маркировка «Эко»;
- коэффициент термического расширения – 0,05 %/град.
Опрессовка системы отопления воздухом
В большинстве случаев застройщики прежде чем приступать к внутренней отделке помещений жилья сначала производят полный монтаж системы отопления и проверяют ее на герметичность. Делается это для того чтобы после дорогого ремонта потом не пришлось его опять делать по причине того, что банально потекли трубы. Весь этот процесс называется опрессовкой системы отопления и суть его заключается в том чтобы проверить герметичность соединений труб под рабочим давлением системы, которое равняется 1,8 — 2,0 атм.
Опрессовка системы отопления с помощью компрессора
Для этого подсоединяем к месту слива системы нехитрое приспособление, состоящее из накидной гайки, манометра и штуцера для подсоединения шланга от насоса. Перед этим нужно в месте слива приварить переходник с резьбой для подсоединения всего нашего приспособления. Далее, прикручиваем гайку к переходнику выхода (слива) системы и подсоединяем к штуцеру шланг от насоса. Насос в этом случае можно применить тот, которым накачивают шины в автомобиле как ножной, так и электрический. В последнем варианте нужно будет обеспечить напряжение в 12 В что не всегда возможно. Поэтому остановимся на ножном насосе.
Входные краны в котел, а также радиаторы отопления можно перекрыть так как нас интересует соединения труб разводки системы отопления. Далее накачиваем в систему воздух до 2 атм и оставляем ее в таком положении на сутки, закрыв предварительно кран слива, то есть перекрываем соединение приспособления с системой отопления. Через сутки открываем кран слива и смотрим на манометр приспособления. Если давление не упало, значит все в порядке и можно систему отопления наполнять теплоносителем.
Солевой раствор
Для отопительных систем открытого типа с естественной циркуляцией теплоносителя одним из возможных вариантов теплоносителя является концентрированный раствор поваренной соли, хлористого кальция или прочих минеральных солей. Он используется во избежание промерзания труб отопительного контура в зимнее время. Причем чем сильнее концентрация соли, тем ниже температура промерзания раствора.
Технические характеристики рассола:
- довольно низкая теплоемкость – раствор с концентрацией соли в 30 % отдает 2700 Дж/кг·град;
- малая вязкость;
- очень высокая коррозионная активность – стальные трубы очень быстро «прогорают» от постоянного контакта с солью;
- отсутствие токсинов;
- коэффициент термического расширения – 0,03 %/град;
- низкая цена соли.
Как залить воду в закрытую систему отопления с водопроводом и без него
АркадийКак залить воду в систему отопления закрытого типа?
Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.
Подготовительные операции
До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:
- Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
- Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
- Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.
Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.
Ручной насос для опрессовки системы отопления
Заливка воды из водопровода
Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.
Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.
Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками
Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.
Заливка воды без водопровода
Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.
Схема устройства системы отопления
В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:
- Присоедините насосный шланг к сливному патрубку.
- Откройте специальный вентиль на патрубке.
- Откройте краны Маевского.
- Запустите насос и начинайте запускать воду в систему.
Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:
- Присоедините бак к трубопроводу отопительной системы и наполните его водой.
- Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
- Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.
Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.
Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.
Выбор величин давления в системе и расширительном бачке
Чем выше рабочее давление теплоносителя, тем меньше вероятность попадания воздуха в систему. Нужно помнить об ограничении рабочего давления величиной предельно допустимой для отопительного котла. Если при заполнении система было достигнуто статическое давление 1,5 атм (15 м водяного столба), то циркуляционный насос напором в 6 м вод. ст. создаст на входе в котел давление 15+6=21 м водяного столба.
Некоторые типы котлов имеют рабочее давление порядка 2 атм=20 м вод.ст. Будьте внимательны, не перегружайте теплообменник котла недопустимо высоким давлением теплоносителя!
Мембранный расширительный бак поставляется с заводским настроечным давлением инертного газа (азота) в газовой полости. Распространенная величина его равна 1,5 атм (или бар, что почти то же самое). Уровень этот можно поднять, подкачав в газовую полость воздух ручным насосом.
Изначально внутренний объем бака полностью занят азотом, мембрана прижата газом к корпусу. Именно поэтому закрытые системы принято заполнять до уровня давления не выше 1,5 атм (максимум 1,6 атм). Тогда установив расширительный бак на «обратку» перед циркуляционным насосом, мы не получим изменения его внутреннего объема – мембрана останется неподвижной. Нагрев теплоносителя приведет к росту его давления, мембрана отойдет от корпуса бака и сожмет азот. Давление газа повысится, уравновесив давление теплоносителя на новом статическом уровне.
Уровни давления в расширительном бачке.
Заполнение системы до давления в 2 атм позволит холодному теплоносителю сразу поджать мембрану, которая сожмет азот также до давления 2 атм. Нагрев воды от 0 °С до 100 °С увеличивает ее объем на 4,33 %. Добавочный объем жидкости должен поступить в расширительный бак. Большой объем теплоносителя в системе дает большое его приращение при нагреве. Слишком большое первоначальное давление холодного теплоносителя сразу израсходует емкость расширительного бака, ее не хватит для приема избытка нагретой воды (антифриза)
Поэтому важно заполнять систему до правильно определенного уровня давления теплоносителя. Заполняя систему антифризом, нужно помнить о его большем, чем у воды, коэффициенте теплового расширения, требующем установки расширительного бака большей емкости
Заключение
Заполнение закрытых систем отопления – не просто стандартная заключительная операция перед запуском в эксплуатацию. Правильное или неправильное выполнение этого этапа может серьезно повлиять на рабочие характеристики системы, в худшем случае даже вывести ее из строя. Соблюдение технологии заполнения – ключ к получению стабильно работающего отопления.
Статья посвящена схемам и правилам выполнения лучевой разводки систем отопления многоквартирных и частных домов. Этот вид разводки отопительных труб.
Однотрубная система отопления с принудительной циркуляцией: основные моменты. «Обвязка» радиатора при однотрубном отоплении, особенности.
Над тем, как реализовать альтернативное отопление частного дома, задумываются многие владельцы недвижимости. Систем обогрева жилья, в том числе.
Способы заполнения встроенный механизм и насосы
Насос для заполнения отопления
Как заполнить систему отопления в частном доме — используя встроенное подключение к водопроводу с помощью насоса? Это напрямую зависит от состава теплоносителя — вода или антифриз. Для первого варианта достаточно сделать предварительную промывку труб. Инструкция по заполнению системы отопления состоит из следующих пунктов:
- Необходимо удостовериться, что вся запорная арматура стоит в нужном положении — вентиль слива закрыт также как предохранительные клапаны;
- Кран Маевского в верхней точке системы должен быть открыт. Это необходимо для удаления воздуха;
- Вода заполняется до того момента, пока из крана Маевского, открытого ранее, не потечет вода. После этого перекрывается;
- Затем необходимо удалить излишки воздуха из всех приборов отопления. На них должен быть установлен воздушный клапан. Для этого нужно оставить кран заполнения системы открытым, следите чтобы вышел воздух из конкретного прибора. Как только из клапана потечет вода — его нужно перекрыть. Такую процедуру нужно сделать для всех приборов отопления.
После того как произошло заполнение воды в закрытой системе отопления, нужно проверить параметры давления. Оно должно составлять 1,5 бар. В дальнейшем для предотвращения протечек выполняется прессовка. О ней будет сказано отдельно.
Заполнение отопления антифризом
Перед тем как приступить к процедуре добавления антифриза в систему, нужно его подготовить. Обычно используют 35% или 40% растворы, но для экономии рекомендуется приобрести концентрат. Разбавлять его следует строго по инструкции, и только применяя дистиллированную воду. Помимо этого необходимо подготовить ручной насос для заполнения системы отопления. Он подключается к самой нижней точке системы и с помощью ручного поршня выполняется нагнетание теплоносителя в трубы. Во время этого необходимо следить за следующими параметрами.
- Выход воздуха из системы (кран Маевского);
- Давление в трубах. Оно не должно превышать значения 2 бар.
Вся дальнейшая процедура полностью аналогична вышеописанной. Однако следует учитывать особенности эксплуатации антифриза — его плотность намного выше, чем у воды
Поэтому следует особое внимание уделить расчету мощности насоса. Некоторые составы на основе глицерина, могут увеличивать коэффициент вязкости при повышении температуры. Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые
Это значительно уменьшит вероятность появления протечек
Перед заливкой антифриза необходимо заменить резиновые прокладки на стыках на паронитовые. Это значительно уменьшит вероятность появления протечек.
Автоматическая система заполнения
Для двухконтурных котлов рекомендуется применять устройство автоматического заполнения системы отопления. Оно представляет собой электронный блок управления добавления воды в трубы. Устанавливается на входном патрубке и работает полностью в автоматическом режиме.
Главным преимуществом этого устройства является автоматическое поддержание давления методом своевременного добавления воды в систему. Принцип работы устройства заключается в следующем: манометр, подключенный к блоку управления, подает сигнал о критическом снижении давления. Автоматический клапан подачи воды открывается, и находится в таком состоянии до тех пор, пока давление не стабилизируется. Однако практически все устройства автоматического заполнения водой системы отопления имеют высокую стоимость.
Бюджетным вариантом является установка обратного клапана. Его функции полностью аналогичны устройству автоматического заполнения системы отопления. Он также устанавливается на входящий патрубок. Однако принцип его работы заключается в стабилизации давления в трубах с системой подпитки водой. При падении давления в магистрали напор водопроводной воды будет воздействовать на клапан. Из-за разницы он автоматически откроется до момента стабилизации давления.
Таким способом можно не только подпитывать отопление, но и осуществлять полноценное заполнение системы. Невзирая на кажущуюся надежность рекомендуется визуально контролировать подачу теплоносителя. При заполнении отопления водой обязательно открываются клапаны на приборах для выхода излишка воздуха.
